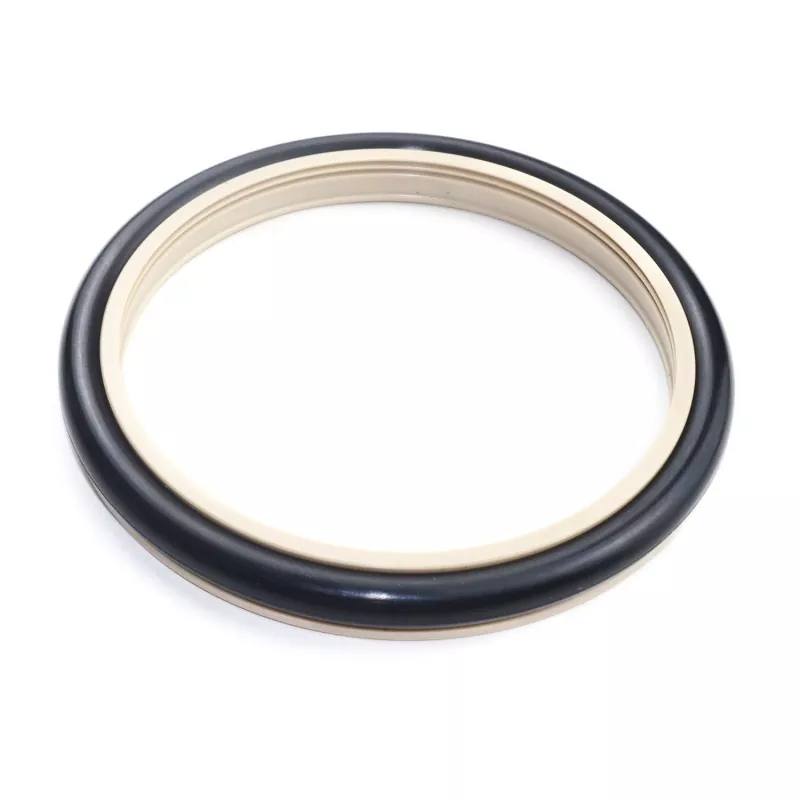

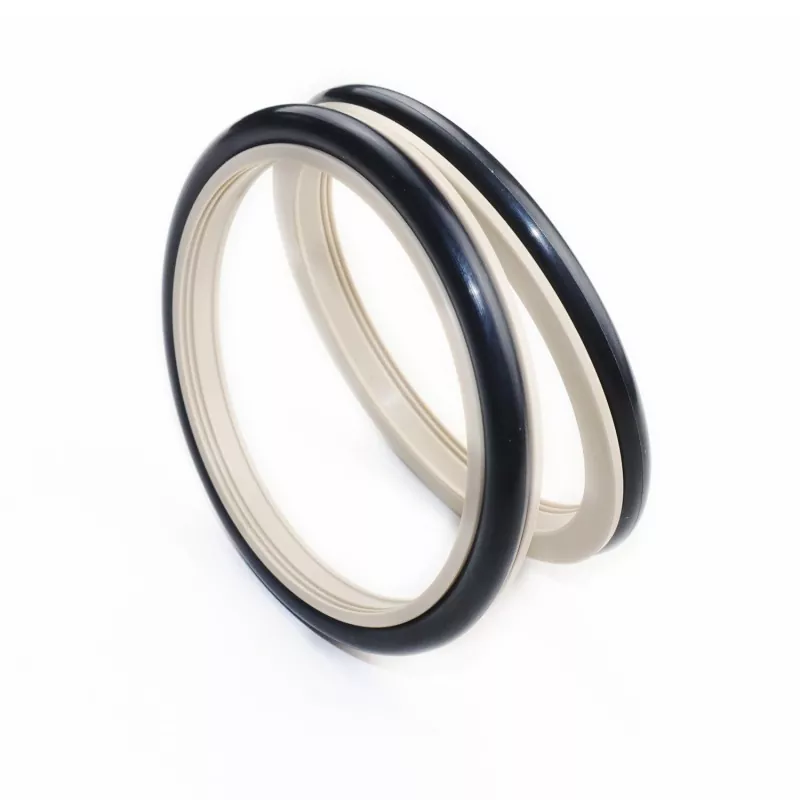

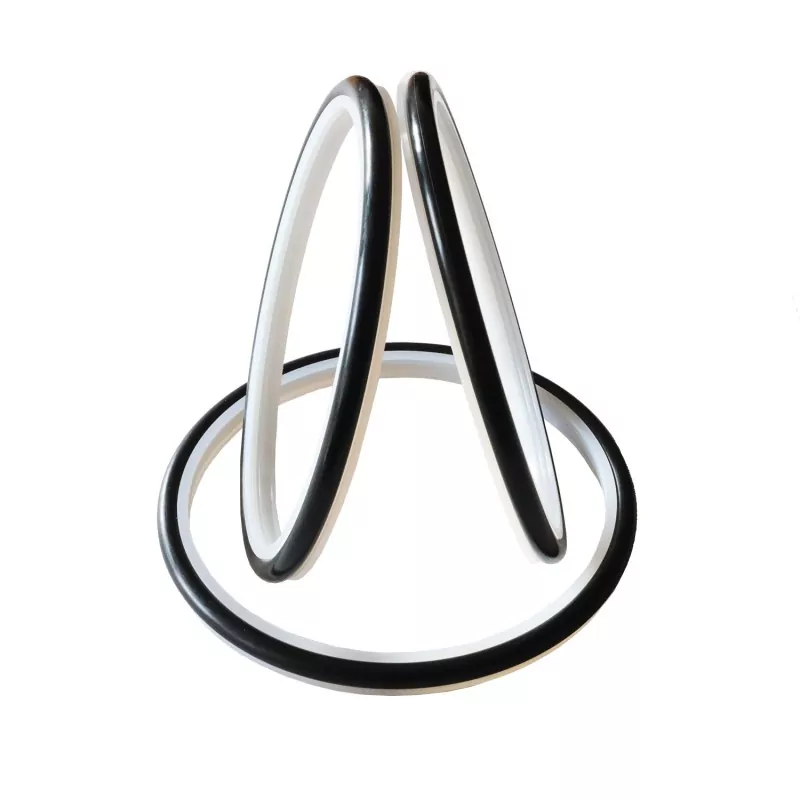

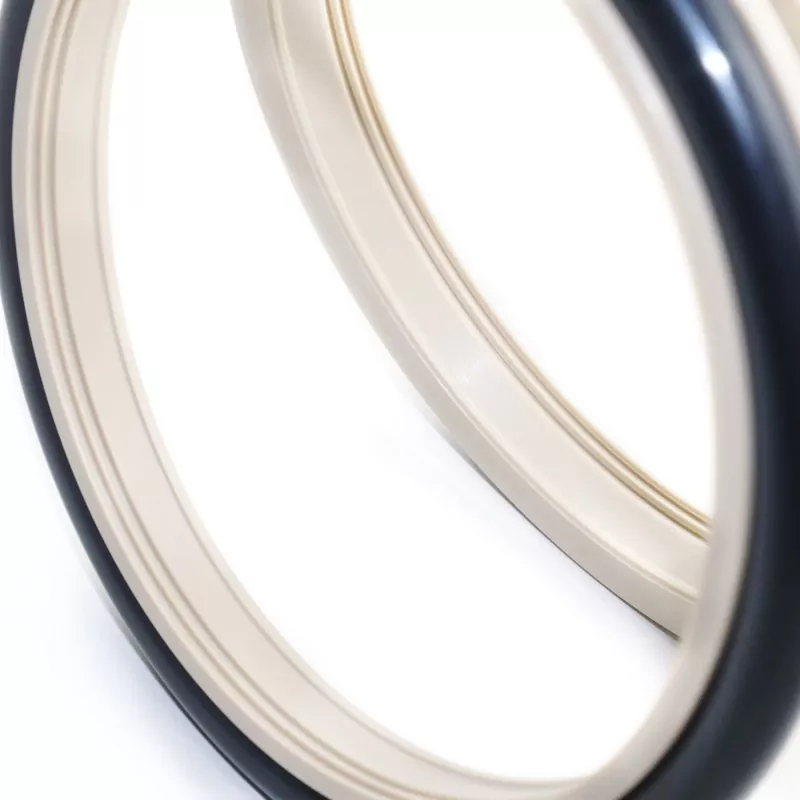

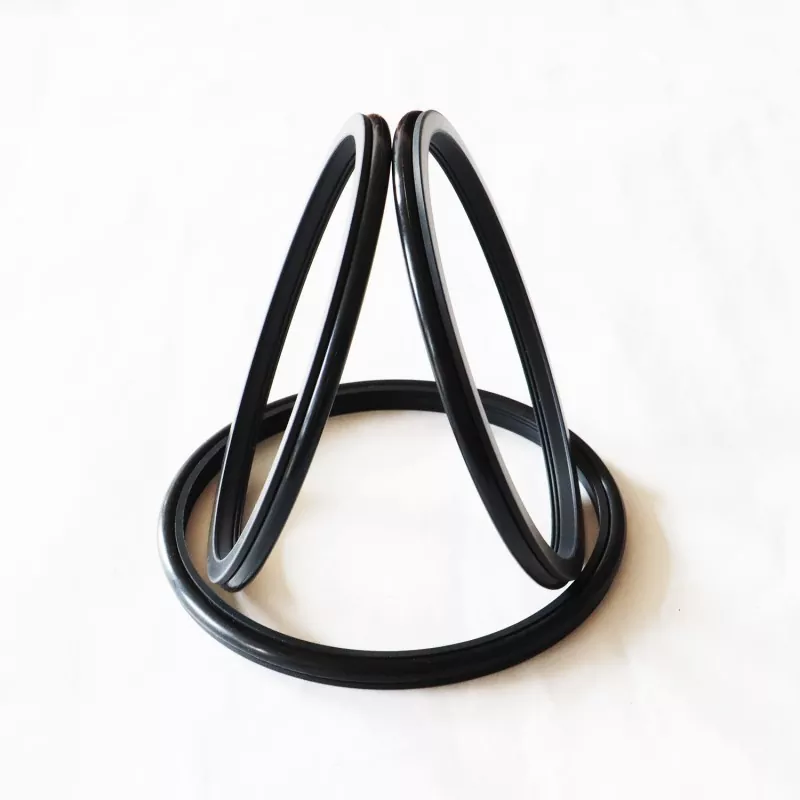

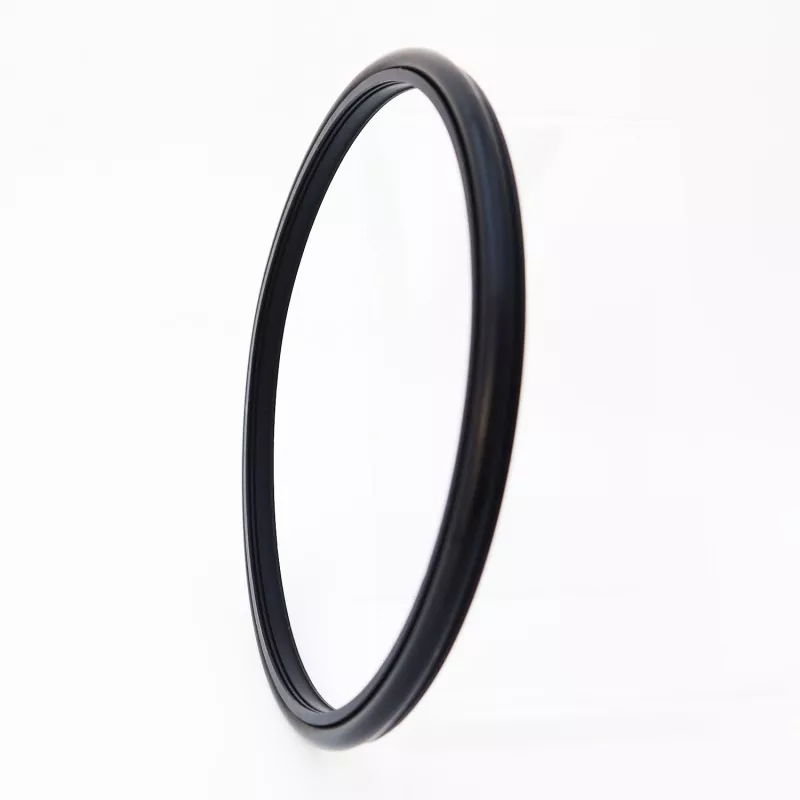

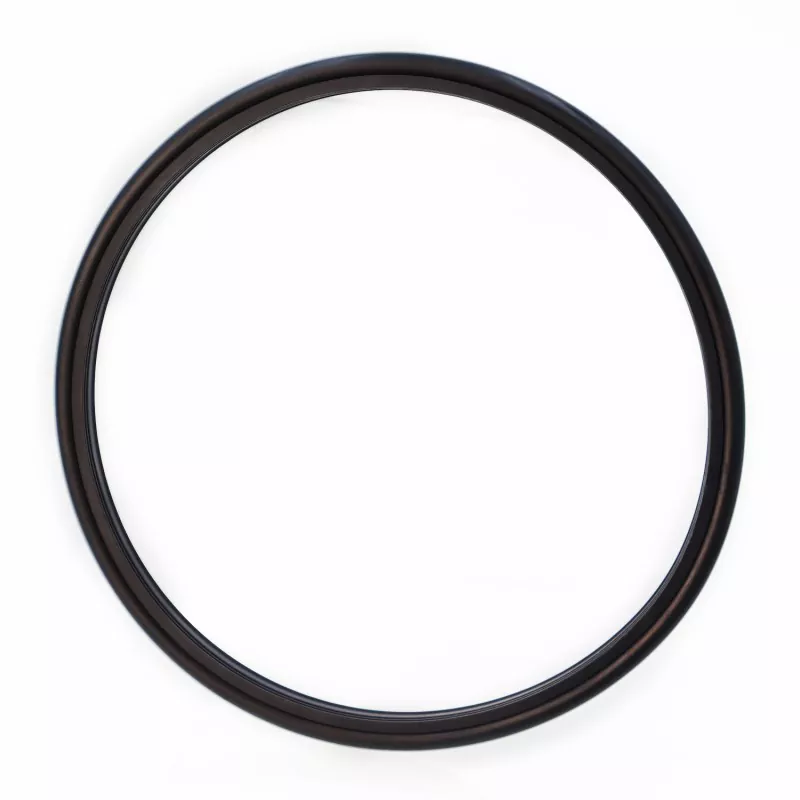

Stūmoklinių strypų (velenų) sustiprintas dantytas kompozitinis sandariklis (cemento srutos sandariklis) susideda iš specialiai suprojektuoto dantyto sandarinimo žiedo, pagaminto iš aukštos kokybės inžinerinio plastiko, ir guminio sandarinimo žiedo; tinka vienakrypčiui sandarinimui naudojant hidraulinius stūmoklinius ir sukamuosius įrenginius. Jis pirmiausia naudojamas stūmokliniuose siurbliuose, purvo siurbliuose, sraigtinio gręžimo įrankiuose, gręžimo įrenginiuose, naftos žvalgymo įrangoje, betono maišymo gamyklose ir kt.
Pagrindinės savybės yra ilgas tarnavimo laikas, maža trintis, puikus sandarinimo efektyvumas, kompaktiškas dizainas ir paprastas montavimas, naudojimas ir priežiūra. Optimizuota sandarinimo lūpos profilio konstrukcija ir storis užtikrina veiksmingą sandarinimą net veikiant atšiaurioms terpėms, tokioms kaip cemento srutos.
Naudojant su purvą primenančiomis terpėmis, tarp dviejų (ar daugiau) sandarinimo etapų rekomenduojama įpurkšti tepalo.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Vidutinis |
|
|
Grįžtamasis judesys |
Sukamasis judesys |
|||
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
≤2 |
Vanduo, purvas, žalia nafta, hidraulinė alyva, emulsija |
|
-20 iki +200 (su FKM O žiedu) |
||||
1. Suderinamos sandarinimo žiedo medžiagos: R01 nitrilo kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE4; kitos galimos medžiagos yra PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 ir kt.

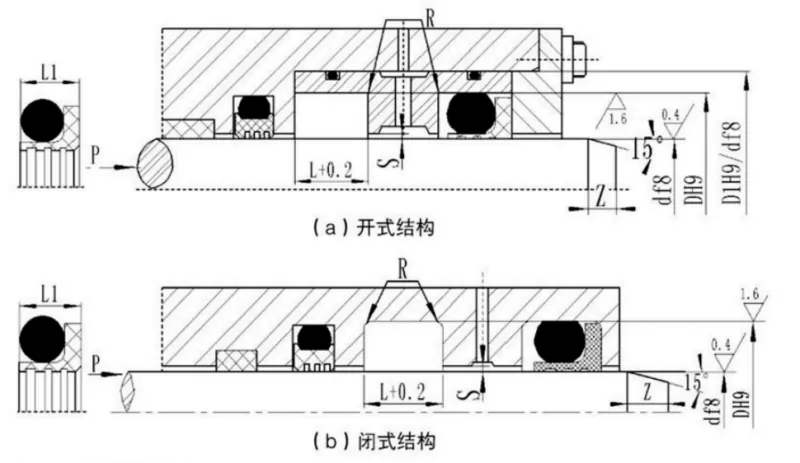

Užsakymo modelis: RC2061-80*91.7*7.6-PTFE4-R01 (modelis – veleno skersmuo * griovelio skersmuo * griovelio plotis - medžiagos kodas)
Galimi dydžiai nurodytame parametrų diapazone.
|
Veleno skersmens diapazonas Standartinis tipas d f8 RC2061 |
Veleno skersmens diapazonas Sunkiasvoris d f8 RC2061-Z |
Griovelio skersmuo D H9 |
Griovelio plotis L+0,2 |
Sandarinimo plotis L1 |
Kampinis spindulys Rmax |
Radialinis tarpas Smax |
Chafer Zmin |
O žiedo skerspjūvio skersmuo |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Pastaba: 1. Jei veleno skersmuo yra ≤30 mm, rekomenduojama naudoti atvirą griovelį.
2. Naudojant rotacinį sandarinimą, besisukančio veleno paviršiaus kietumas turi būti HRC ≥58.
3. Esant slėgiui, viršijančiam 30 MPa, ekstruzijos tarpui rekomenduojama pritaikyti H8/f8.
