Mūsų RCS serija, naudodama profesionalų dizainą ir techninę gamybą, tenkina įvairius stūmoklių strypų antspaudų antspaudų poreikius, pateikdami tikslius sprendimus nuo bendrų scenarijų iki ekstremalių darbo sąlygų.

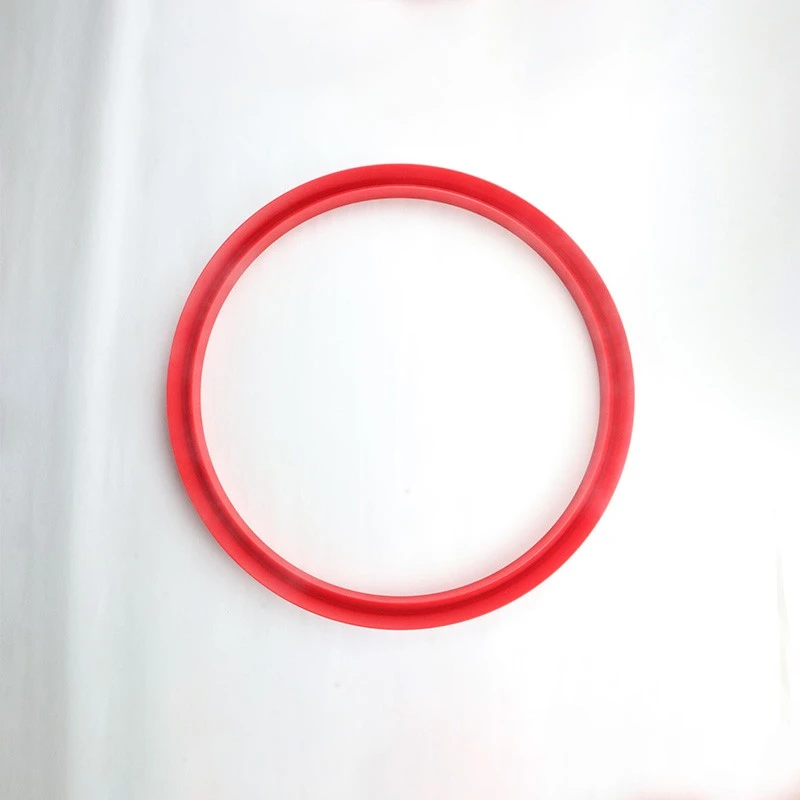

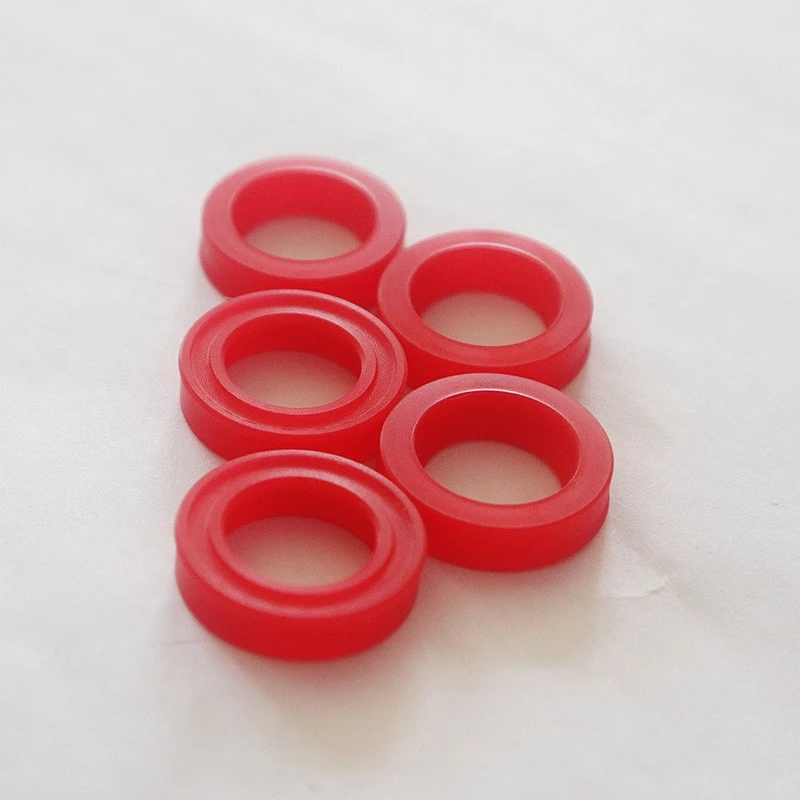

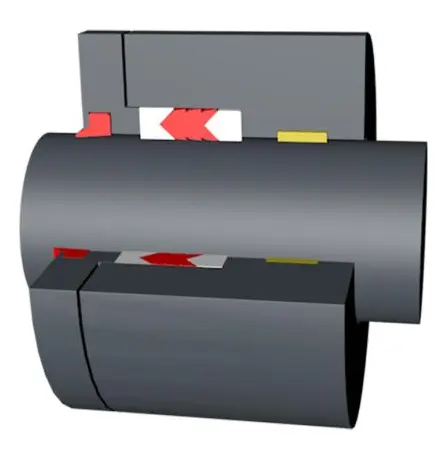

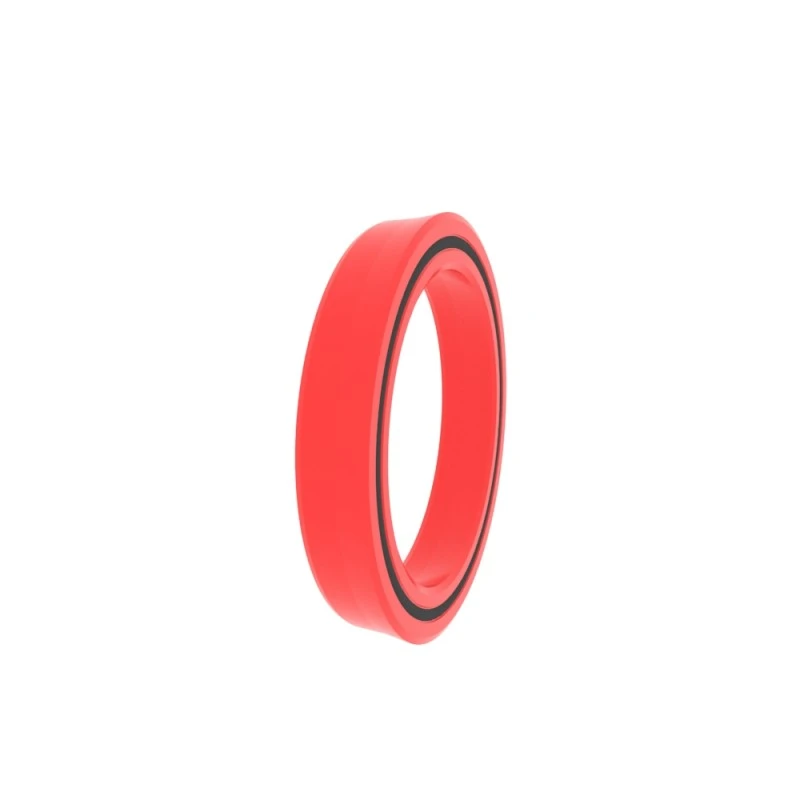

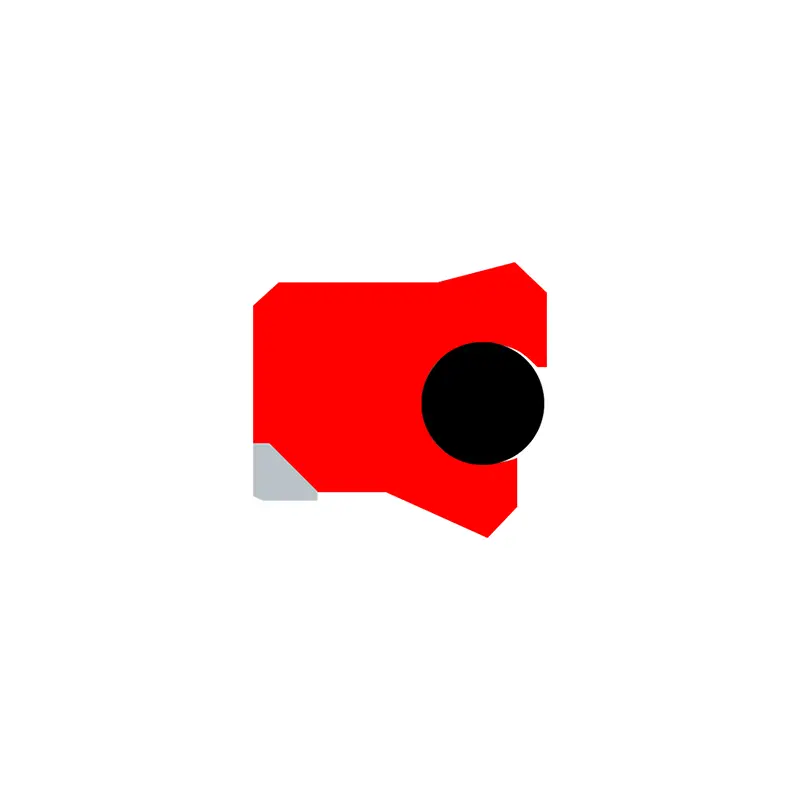

Kalbant apie struktūrinį dizainą, pagrindiniai modeliai yra sutelkti į stabilumą ir paprastą naudojimą: RCS101/103 padidina stabilumo įterpimą per priešpriešinančius O žiedus ar pagalbines lūpas, ypač trumpiems smūgiams; RCS102/104R/117R palaiko didesnį slėgį, optimizuodama medžiagos ir griovelių suderinamumą (pvz., RCS102R standartiniams griovelių aukšto slėgio scenarijams). Pneumatinėms sistemoms „RCS105/205“ priima specialų lūpų dizainą, skirtą tepti aliejaus plėvelę ir prisitaikyti prie tepimo/ne tepimo aplinkos.

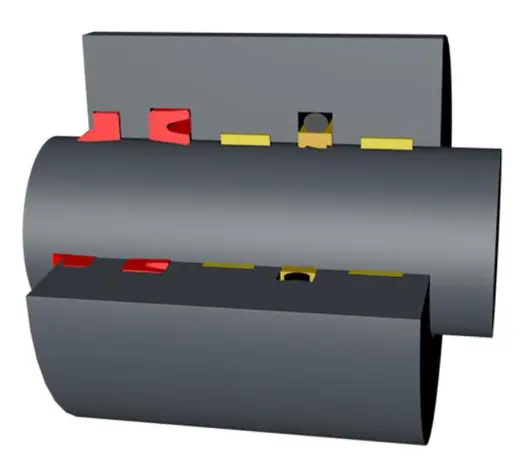

„Ruichen Seals“ taip pat daugiausia dėmesio skiria medžiagoms ir funkcinėms naujovėms. Tokie modeliai kaip RCS118/119/124-129 naudoja politetrafluoretileną (PTFE) arba poliuretaną kaip pagrindinį korpusą, kartu su „Mander Springs“ ar O žiedais, kad būtų galima subalansuoti slėgį, siekiant mažos trinties, antidžiaus nusidėvėjimo ir atsparumo korozijai, atsižvelgiant į valymo ir aukštos temperatūros atsparumo reikalavimus cheminės ir maisto papildymo įrangai. RCS129 gali sudaryti sandarinimo sistemą su RCS101, tinkama vaikščiojimo mašinoms ir sunkioji hidraulinė įranga; RCS126-128 optimizuoja žemo slėgio sandarinimą per asimetrinį V dalies dizainą ir yra pritaikytas farmacijos ir chemijos pramonei.
Sudėtingose darbo sąlygose RCS120/138 ir kiti dvigubo veikimo sandarikliai turi integruotą atraminių žiedų dizainą, kuris yra atsparūs aukšto slėgiui ir iškraipymui bei prisitaiko prie kompaktiškų griovelių; RCS131 yra O žiedo pakaitalas, kuris yra atsparus ekstruzijai ir cheminiam atsparumui, ir tapo tinkamiausiu pasirinkimu maisto ir farmacijos pramonei. Ir „RCS116/216“ gali greitai suremontuoti senus cilindrus, įdiegdami armatūros įrengimą, kad sumažintų prastovų sąnaudas.
RCS serija padeda klientams susidoroti su aukšto slėgiu, dideliu greičiu, ėsdinančiomis žiniasklaidos priemonėmis ir specialiais pramonės iššūkiais bei pagerinti įrangos patikimumą ir gyvenimą.
Produkto funkcijos ir programos:
Stūmoklinių strypų sandariklių posūkio sandarikliai yra tinkami hidrauliniams cilindrams ir cilindrams, inžinerinėms transporto priemonėms, žemės ūkio mašinoms, kranams ir jūrų hidraulinei įrangai, staklėms.
Naudojama sunkiosios pramoninės mašinos, spaudos, chemijos pramonės, greito naftos cilindrų ir padėties nustatymo mašinų maisto pramonėje, farmacijos pramonėje.
Privalumai
Stūmoklinių strypų sandariklio posūkio sandarikliai yra įterpti į griovelį stabiliai, turint plačią temperatūros diapazoną, puikų statinį ir dinaminį sandarinimo efektyvumą ir stiprią liekanos alyvos atkūrimo galimybes dinaminėmis sąlygomis. Maža trintis, jokio šliaužiančio, didelio atsparumo nusidėvėjimui, žemos statinės ir trinties vertės, tik geras anti-ekstrolių veikimas, geras šilumos laidumas ir plataus temperatūros diapazonas.
Tinka seniems stūmokliniams strypams, atidaryti tipą lengvai montuojami šliaužiant.

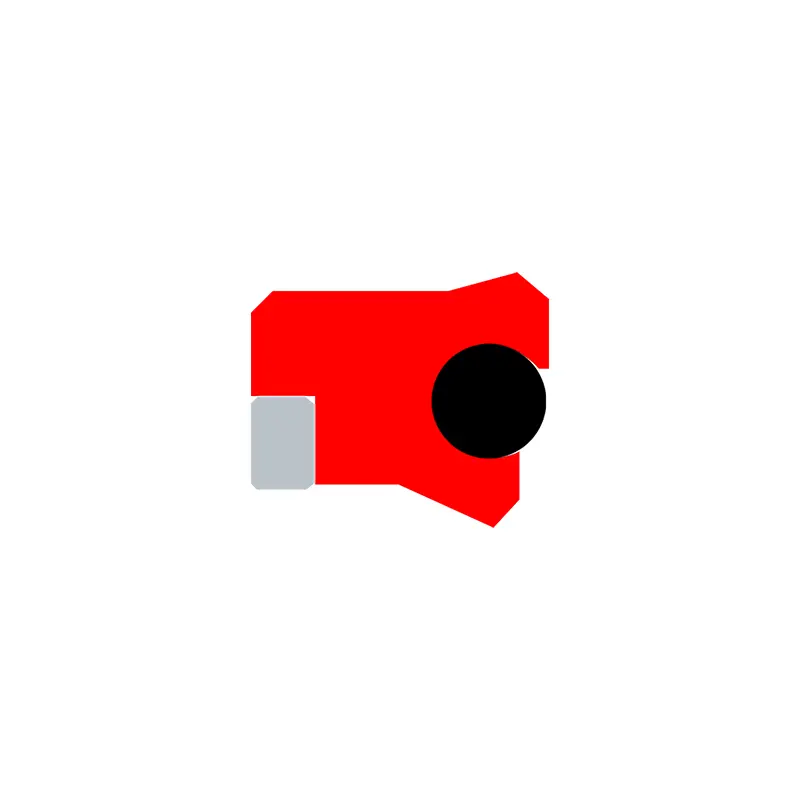

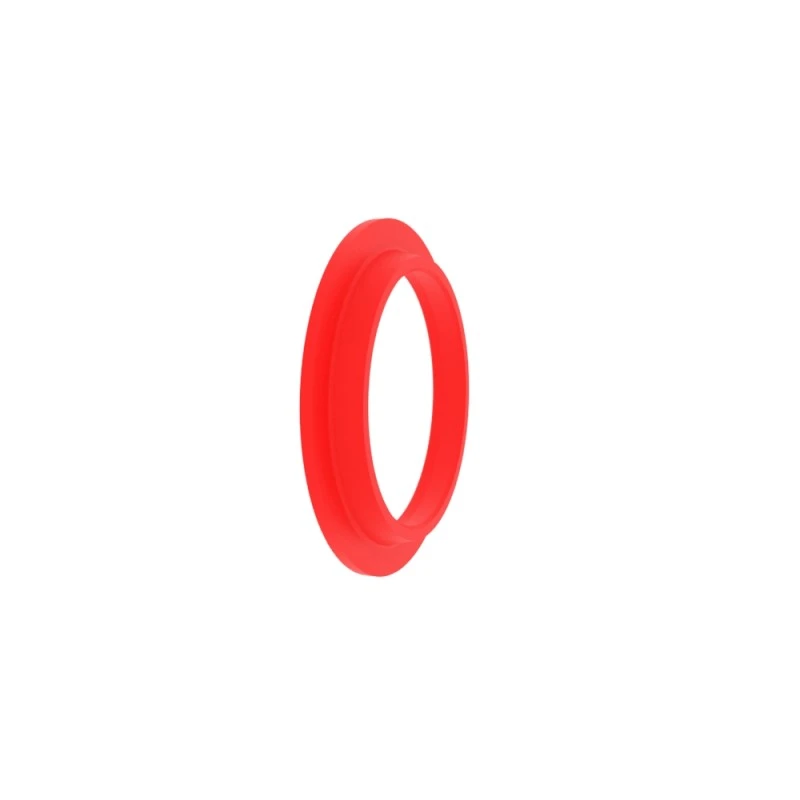

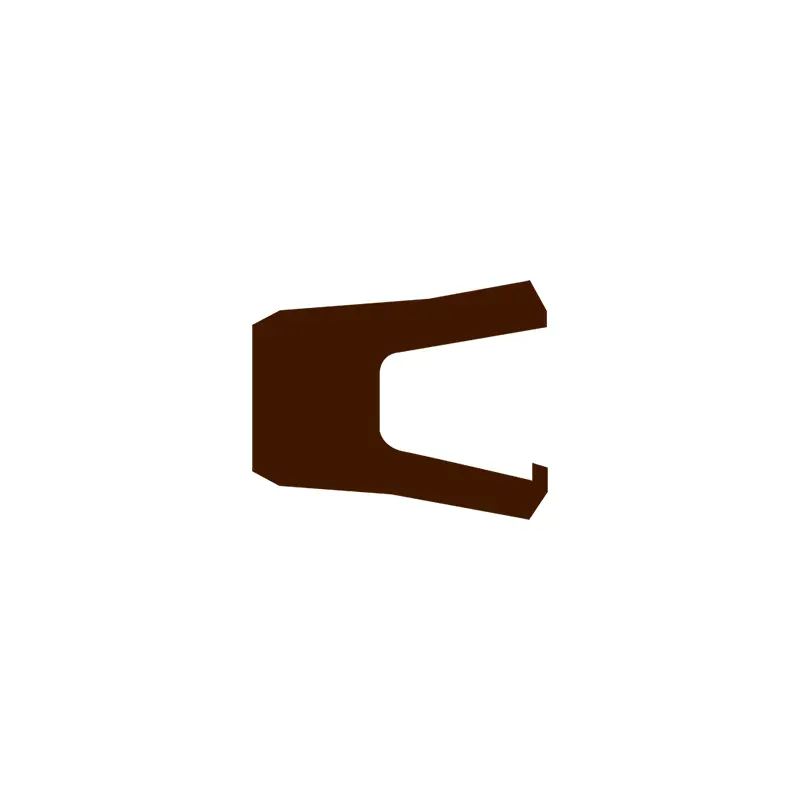

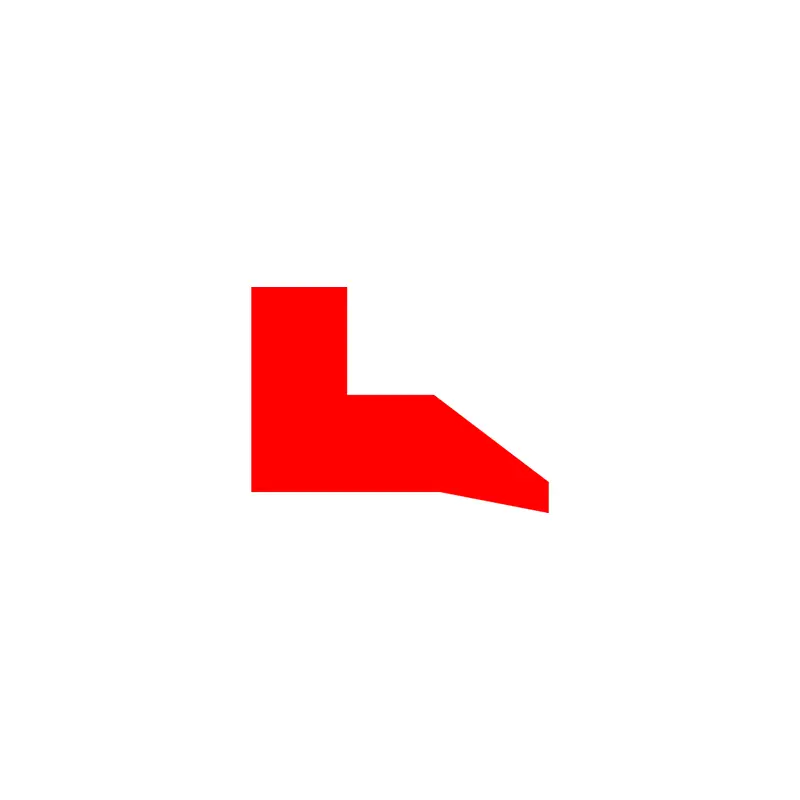

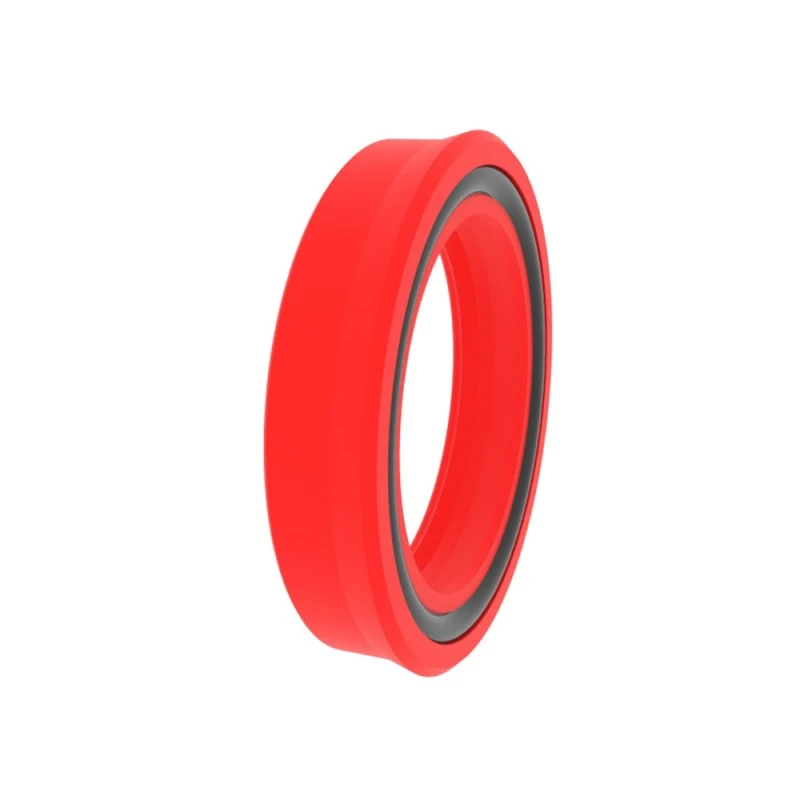

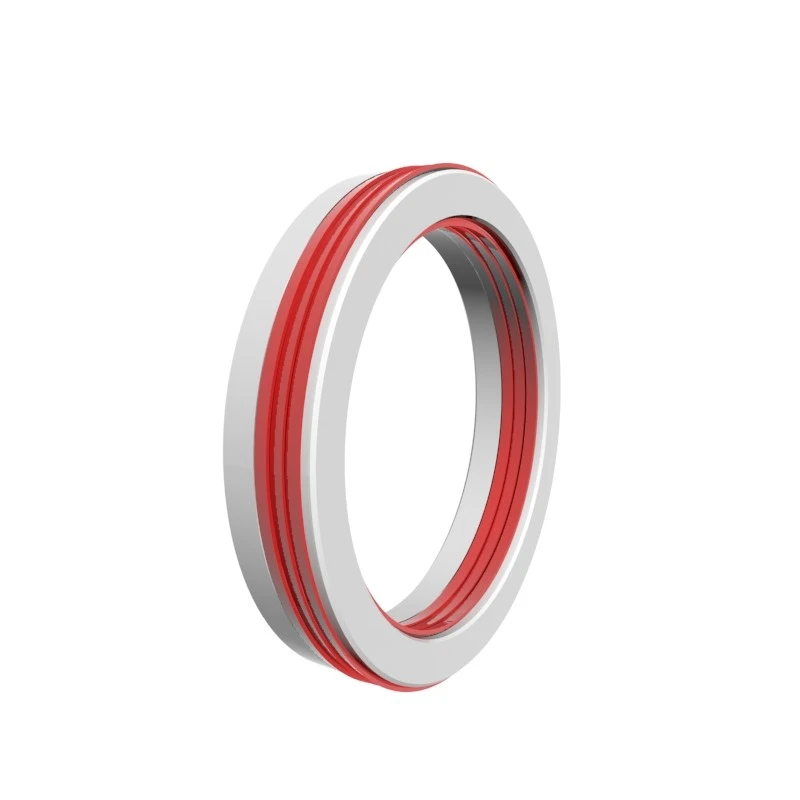

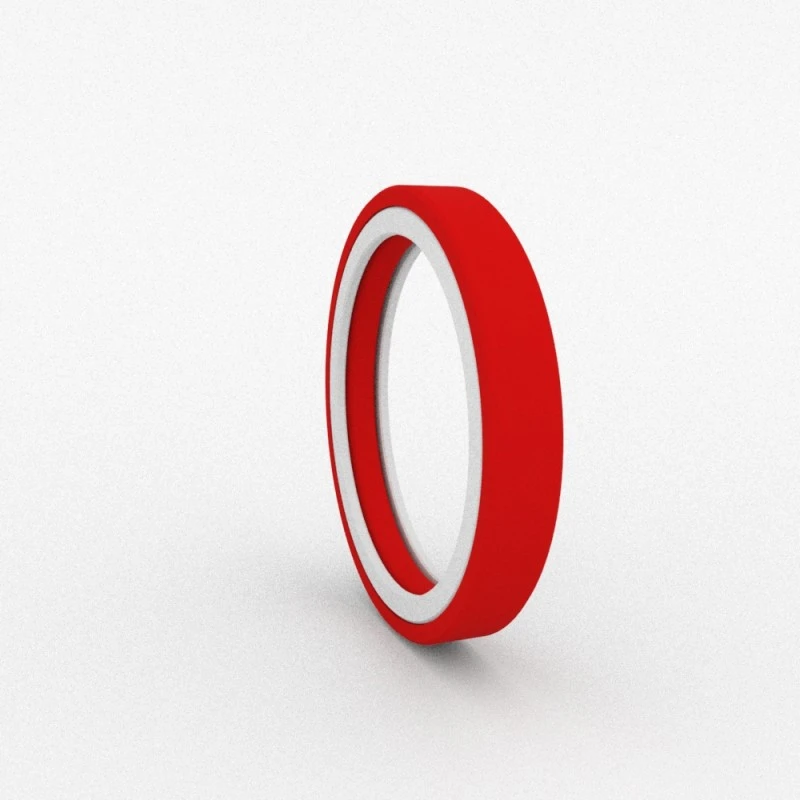

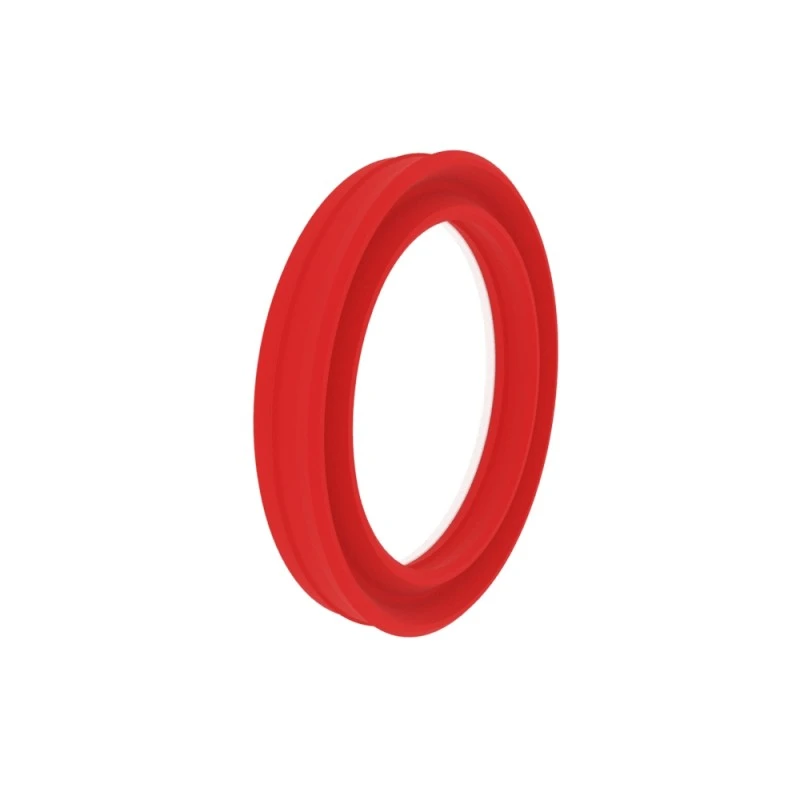

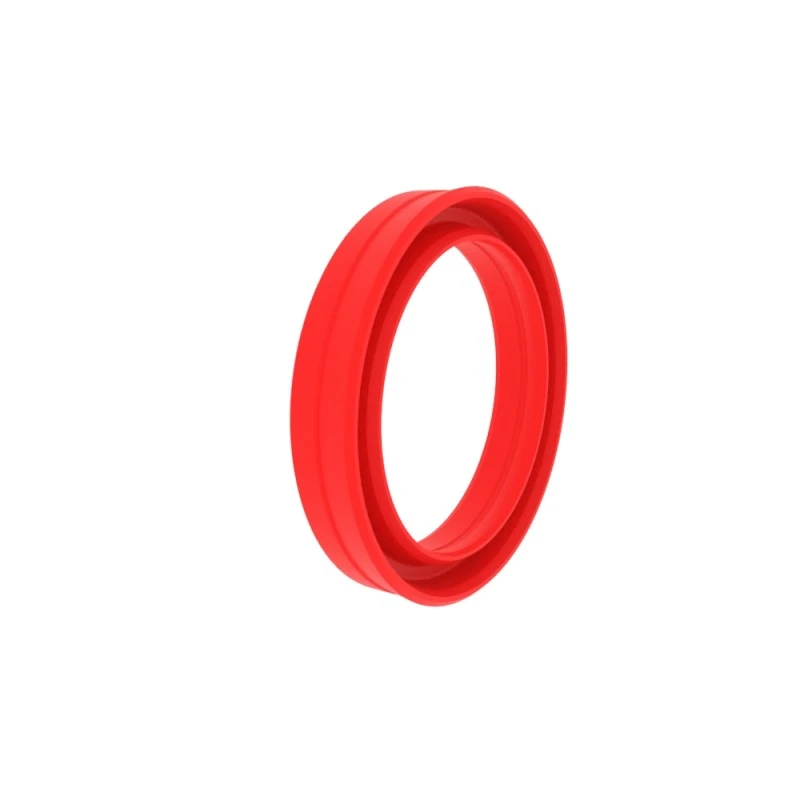

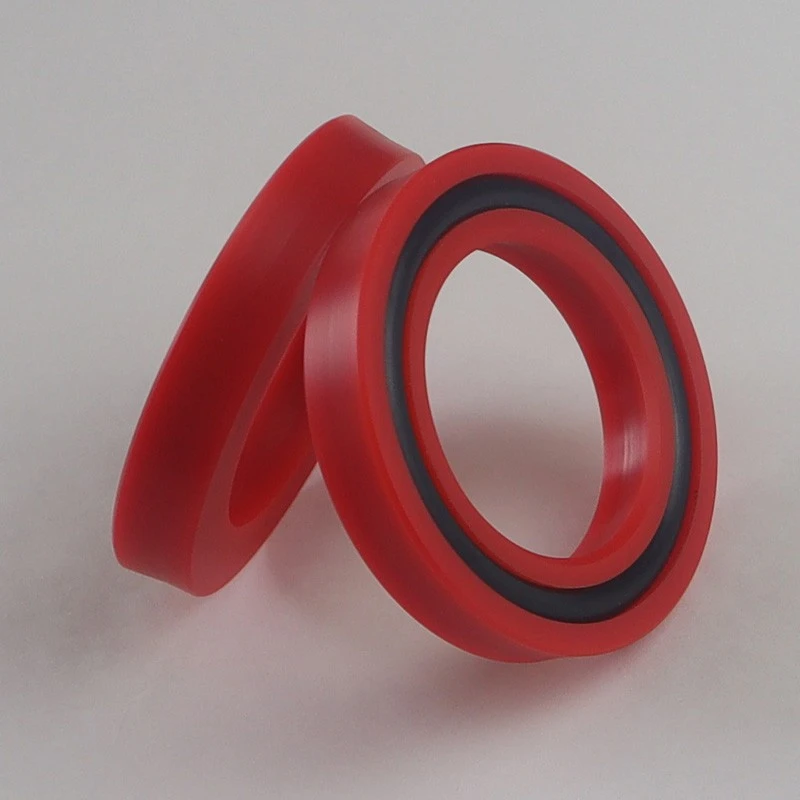

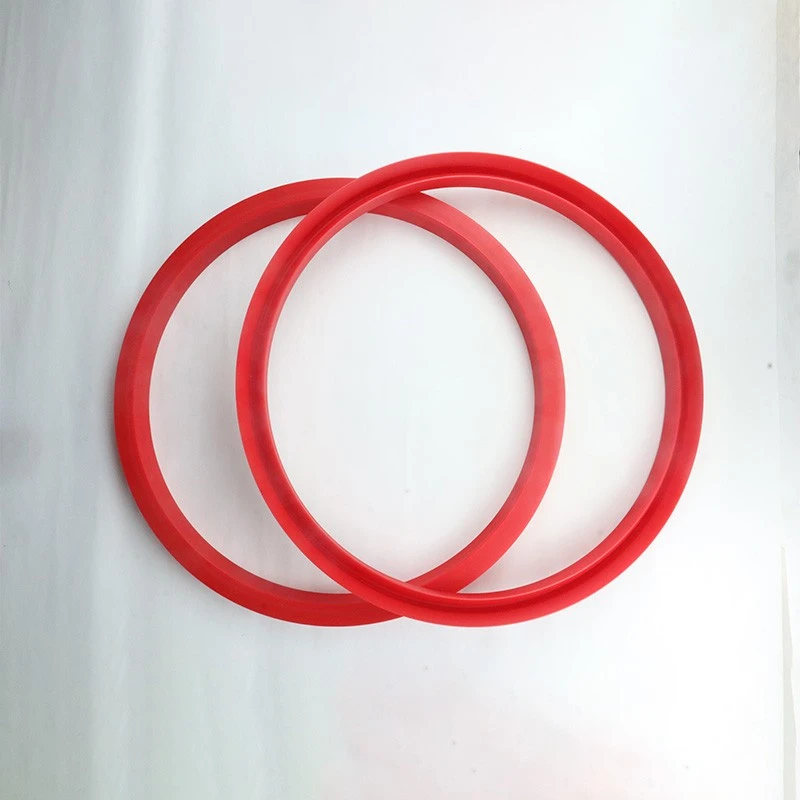

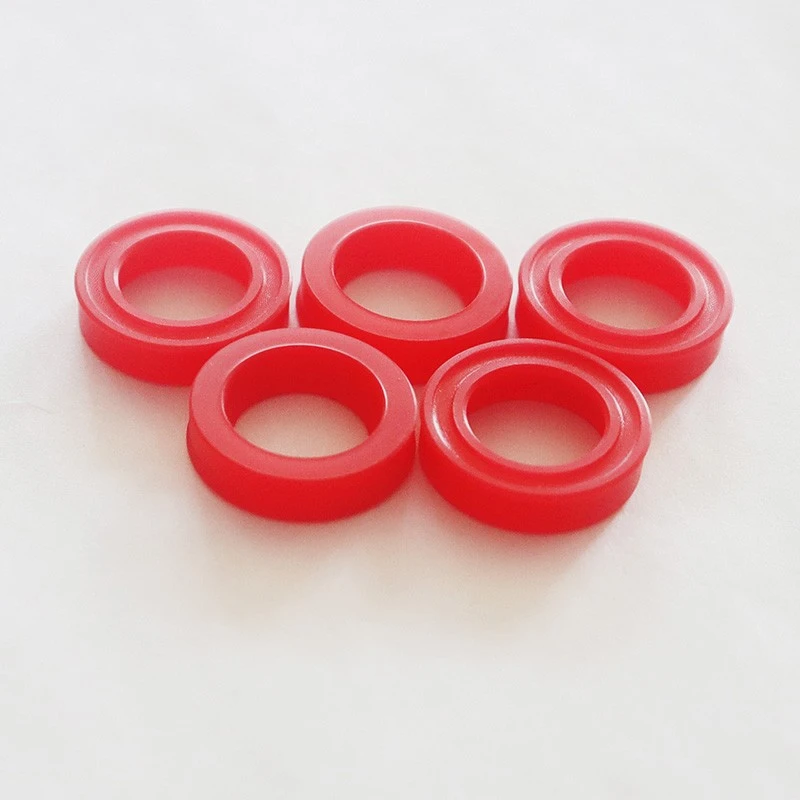

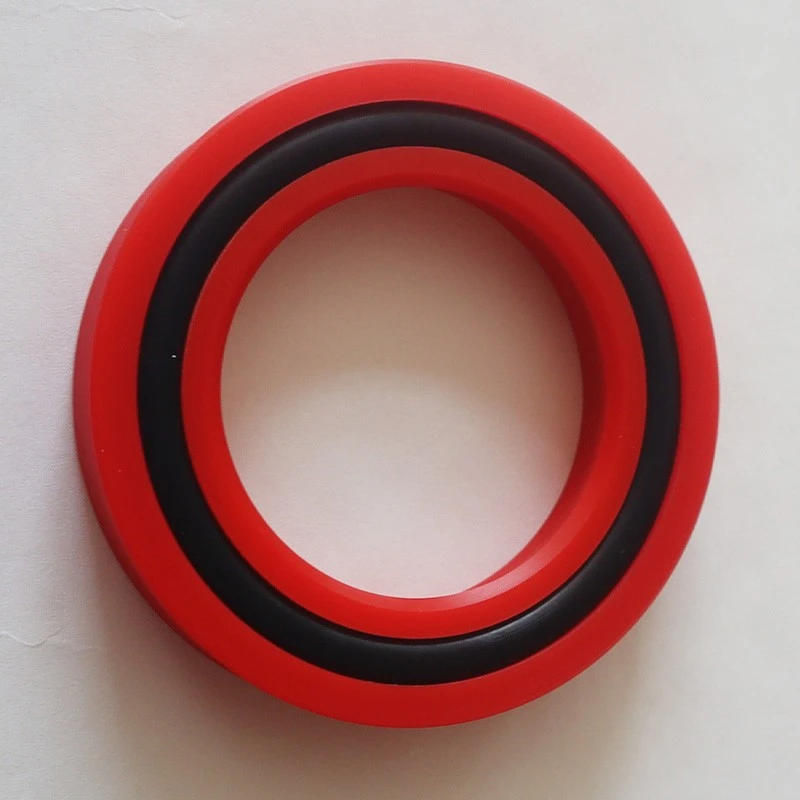

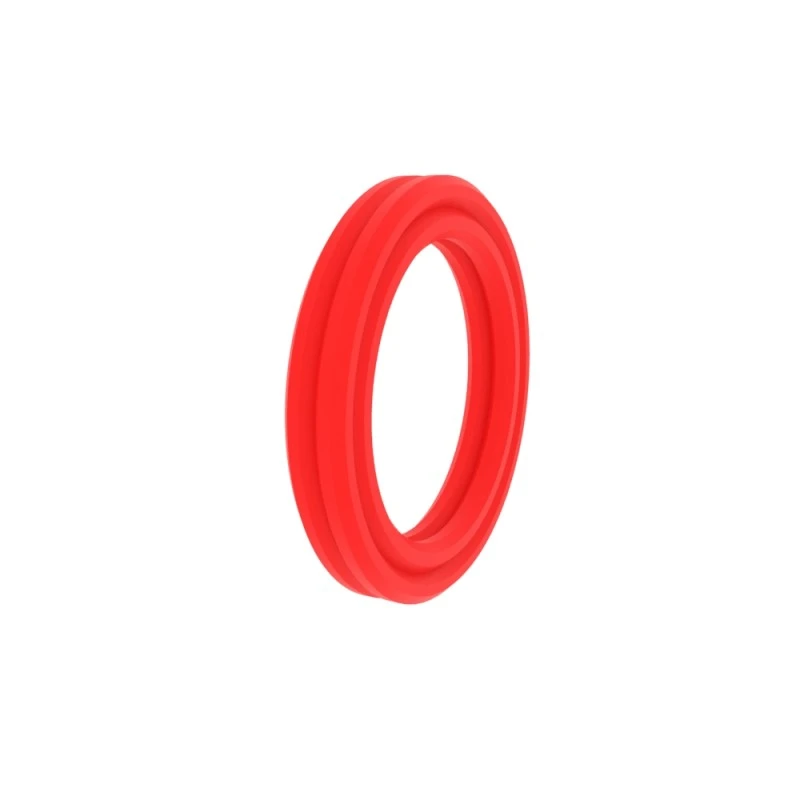

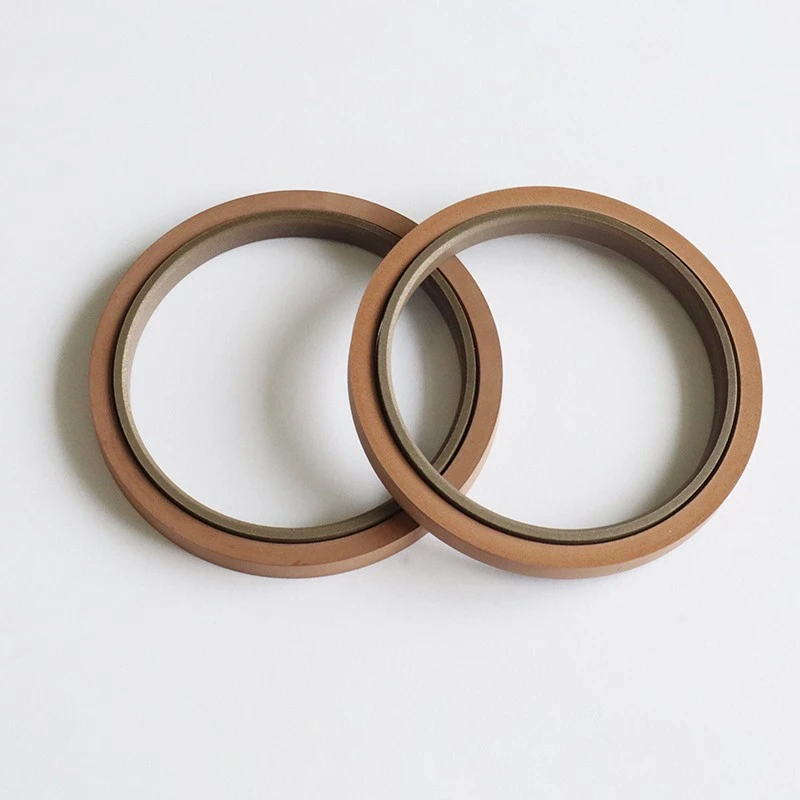

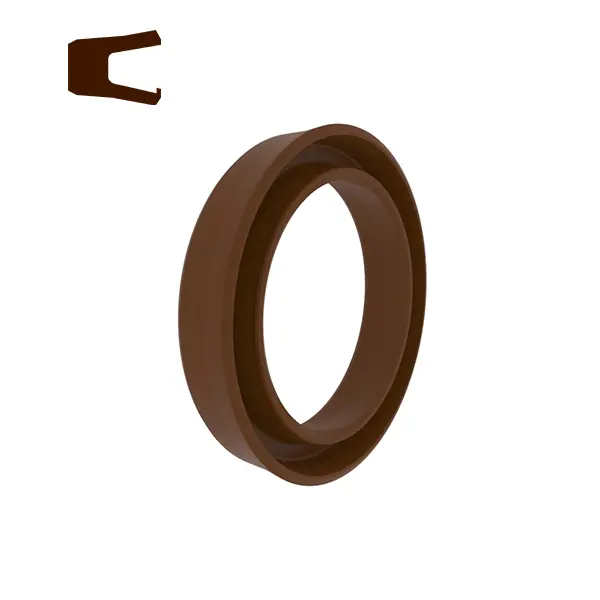

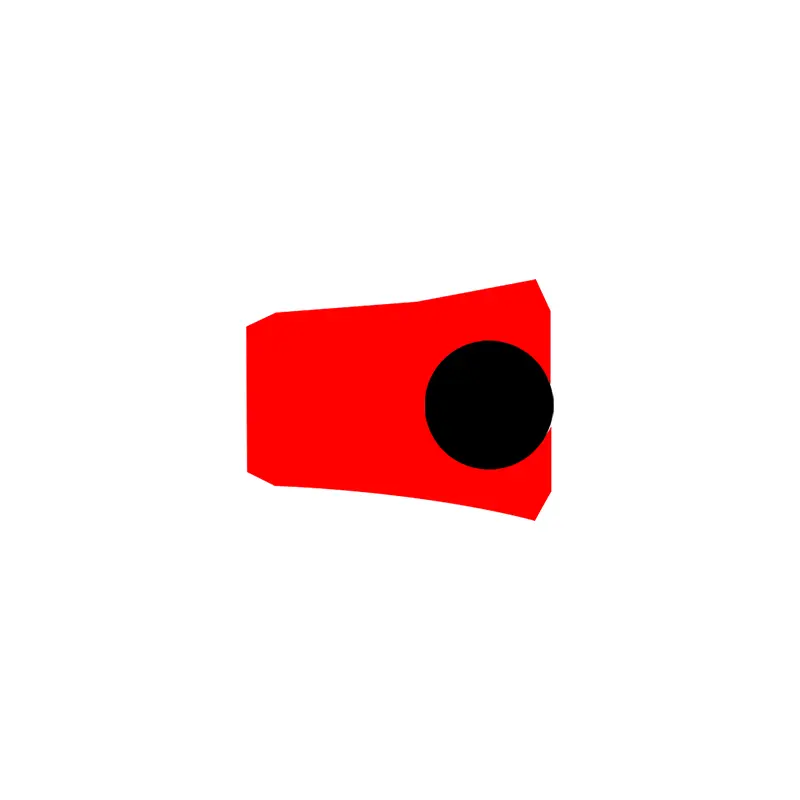

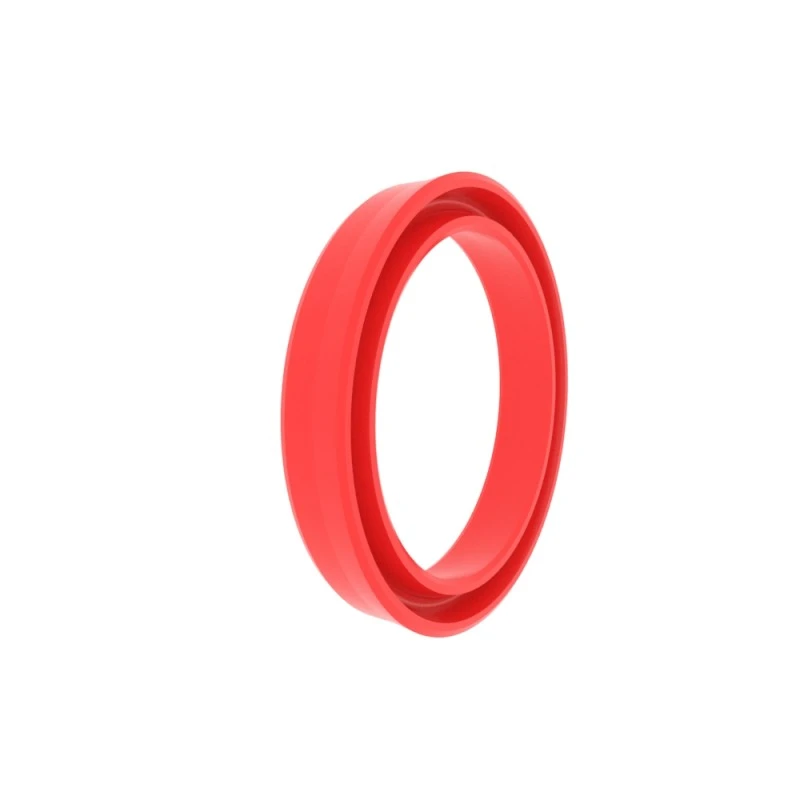

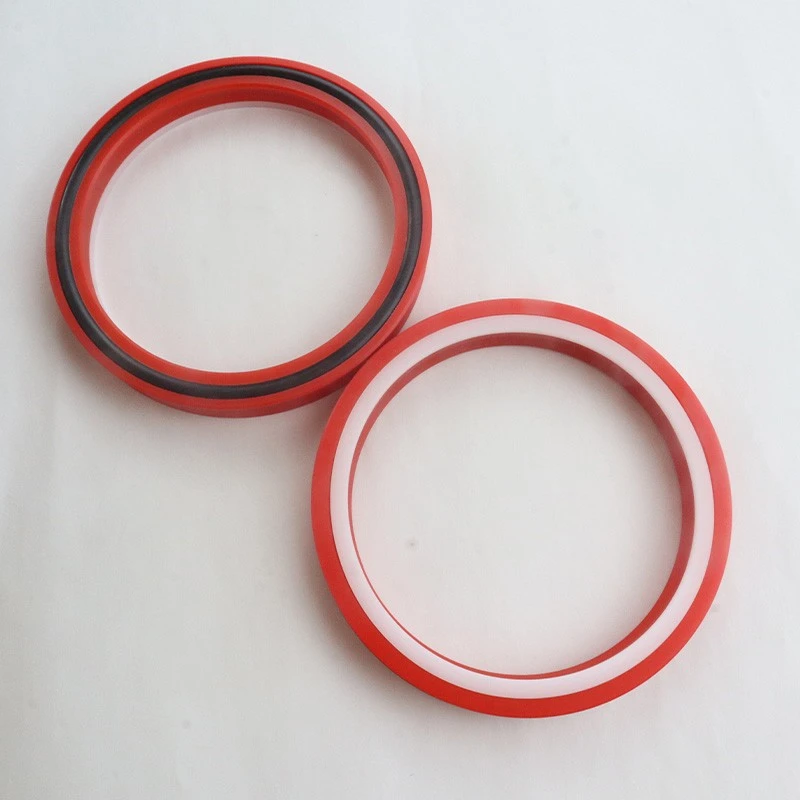

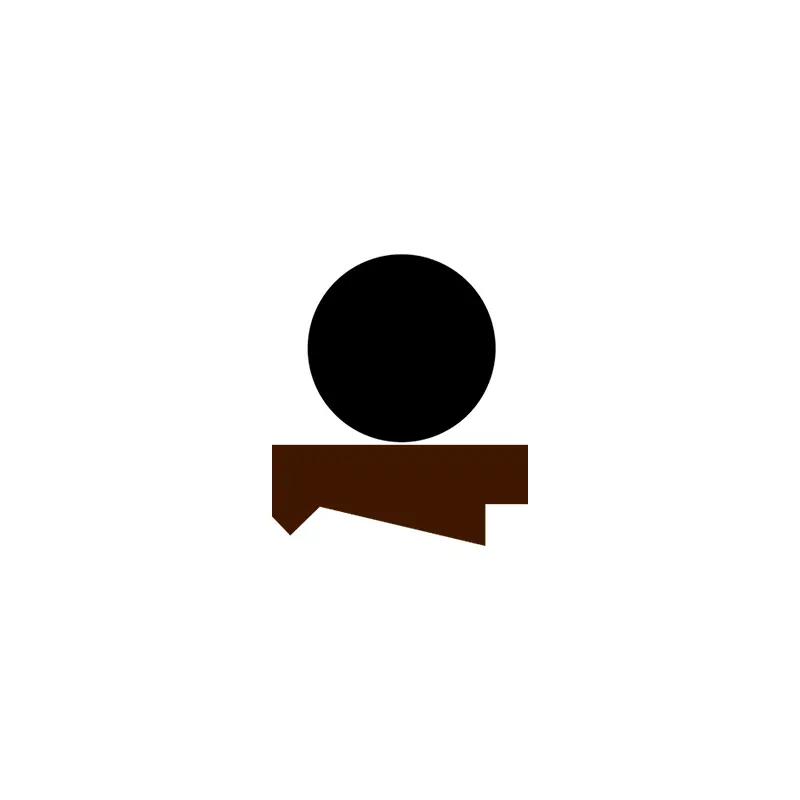

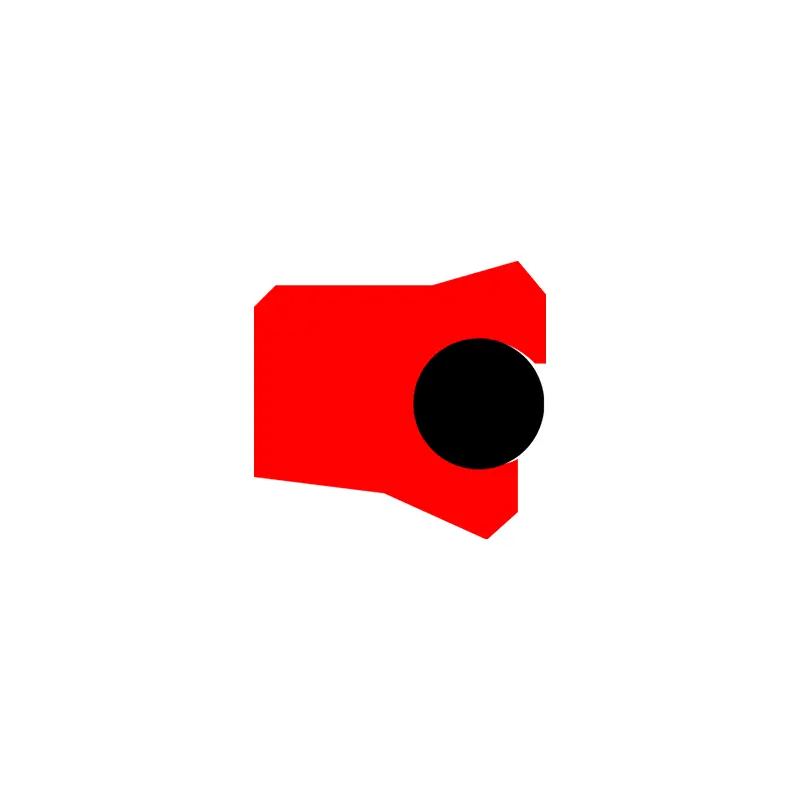

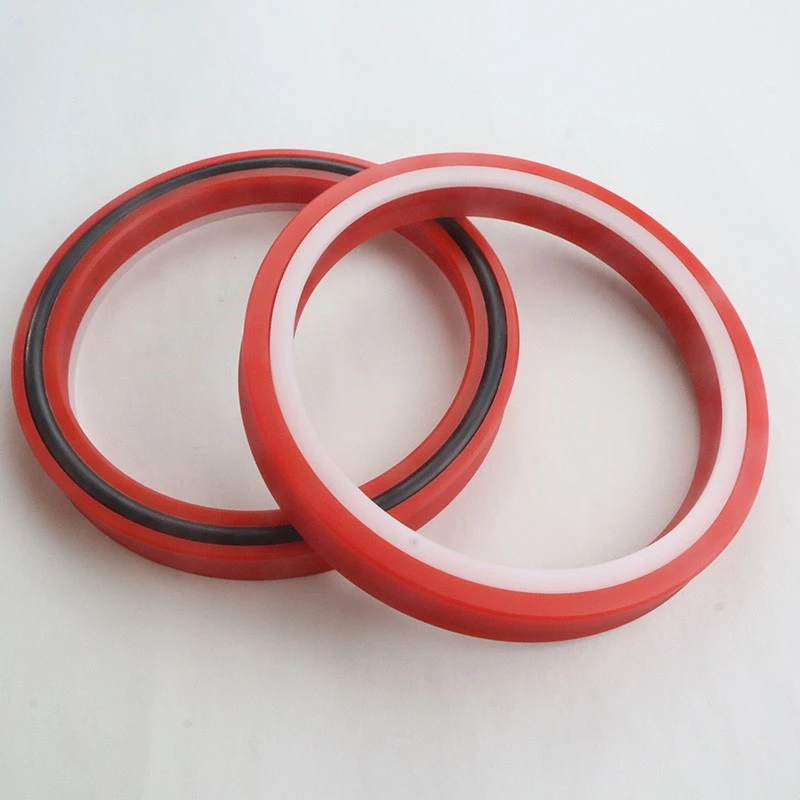

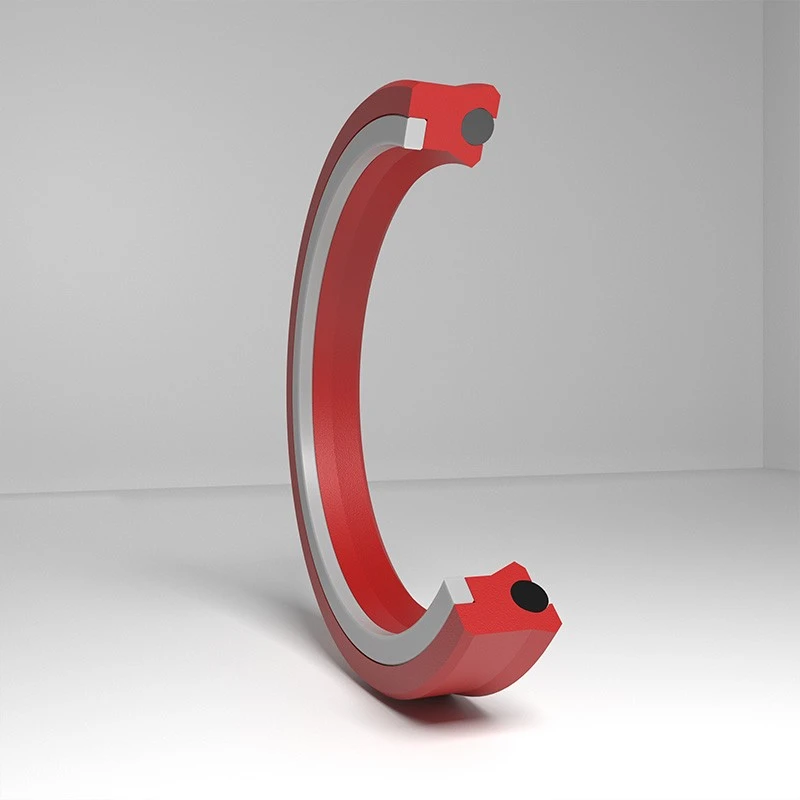

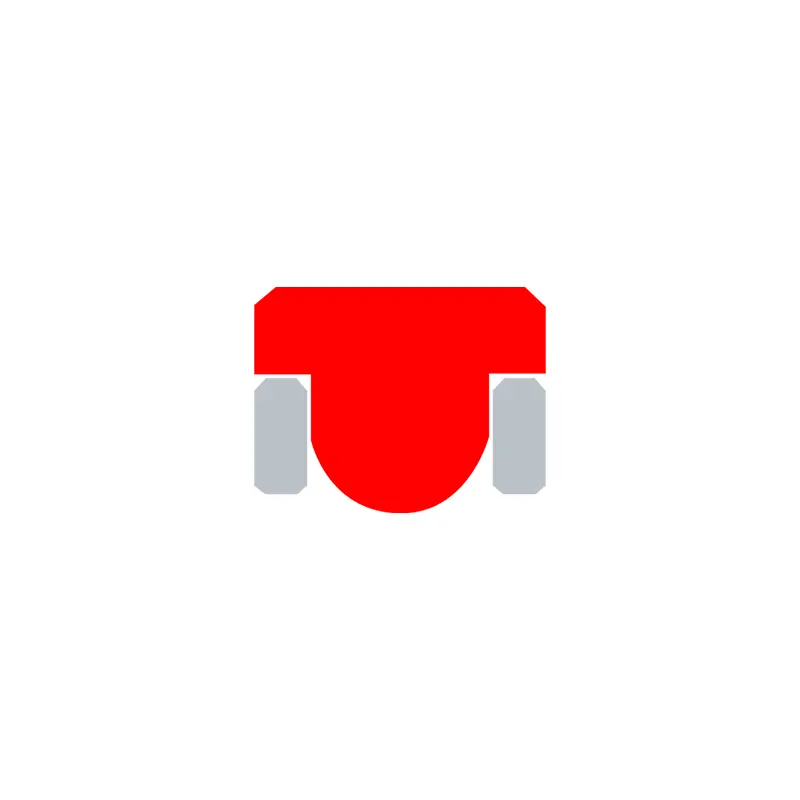

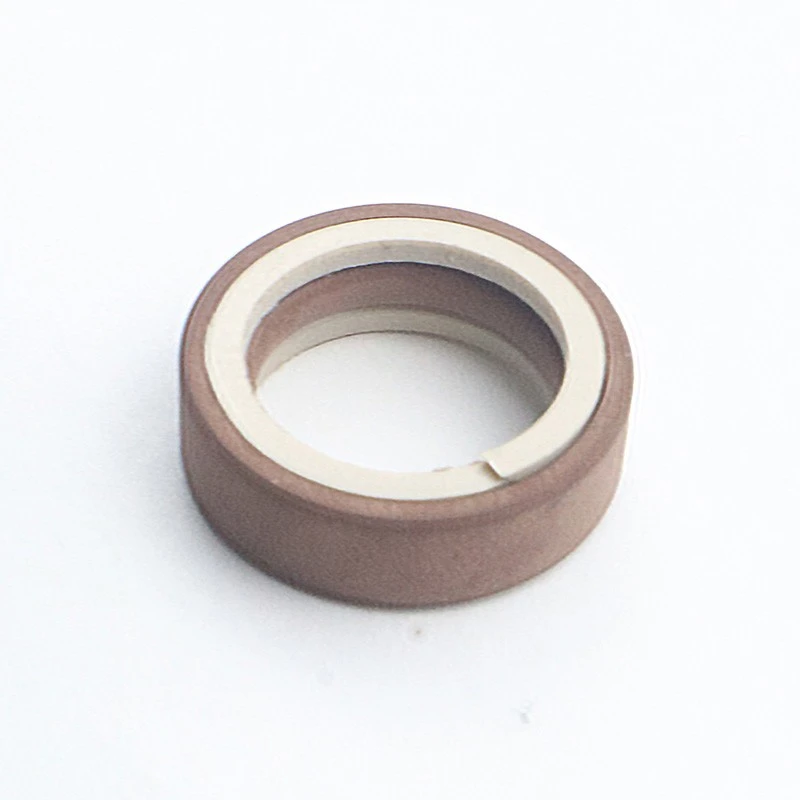

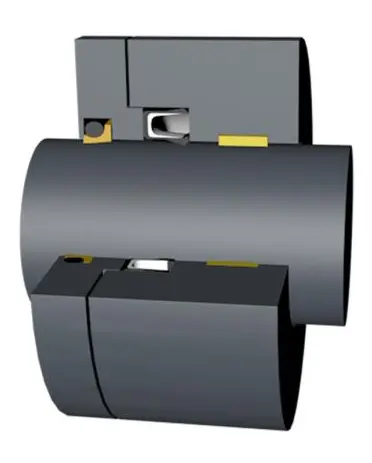

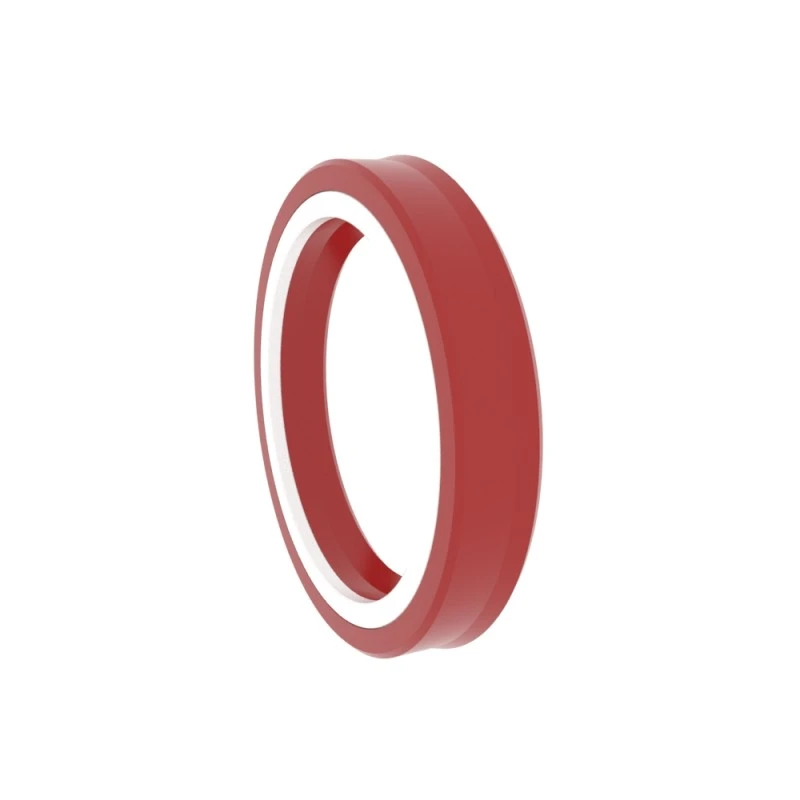

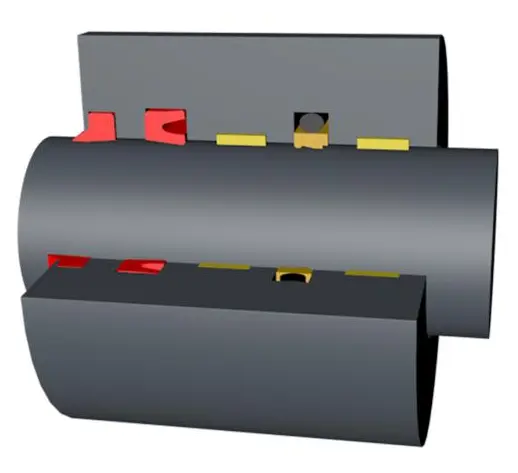

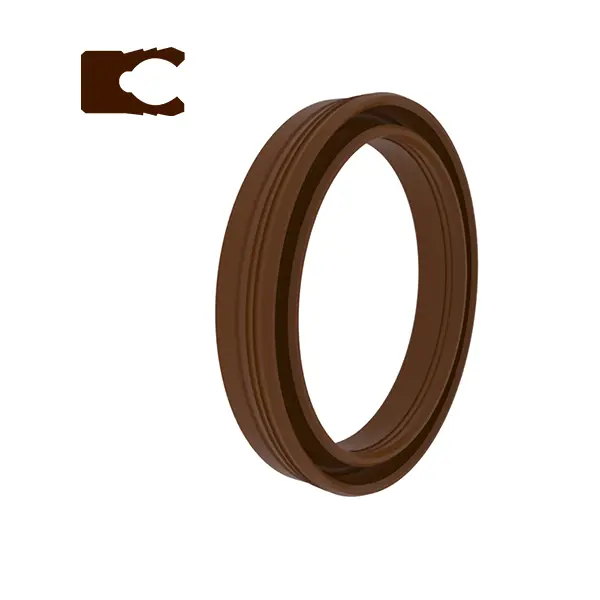

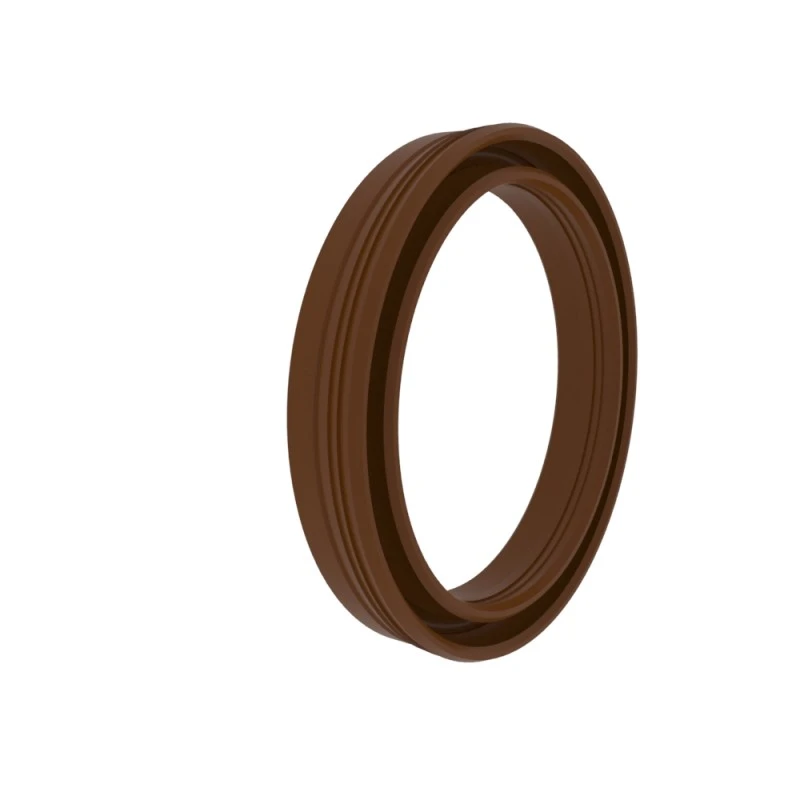

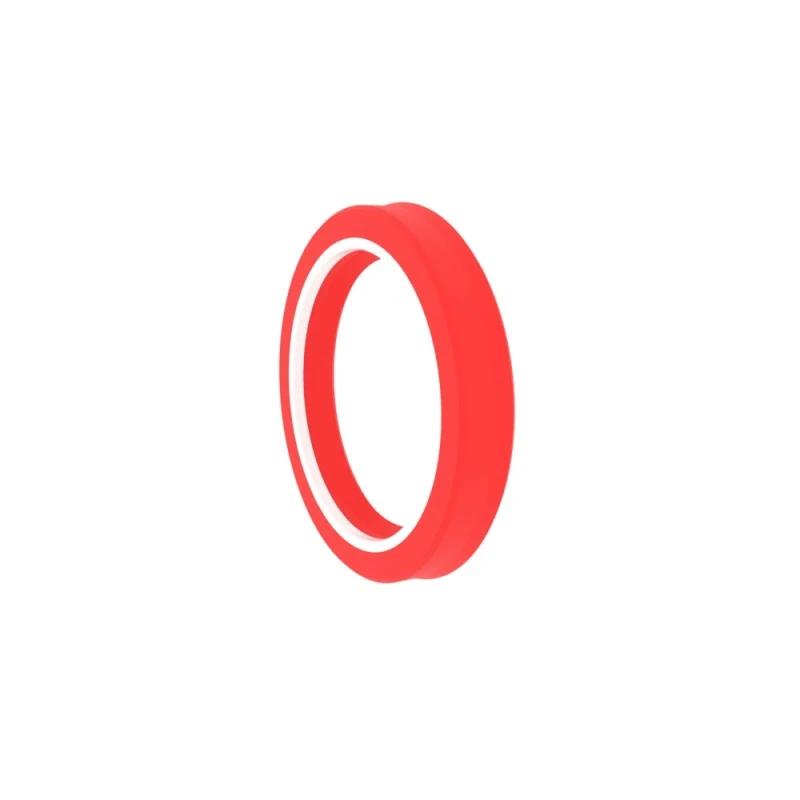

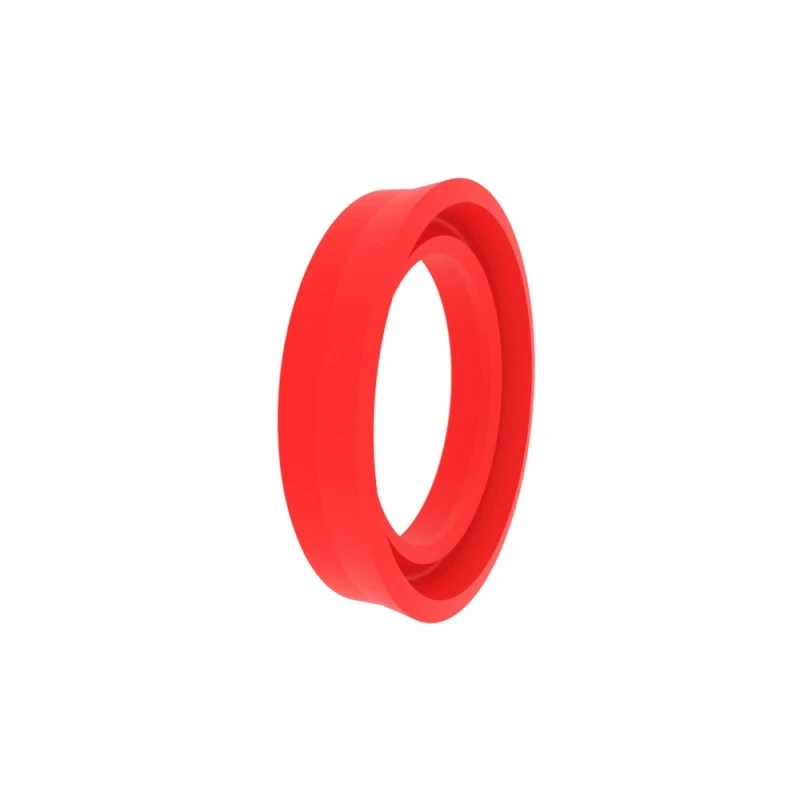

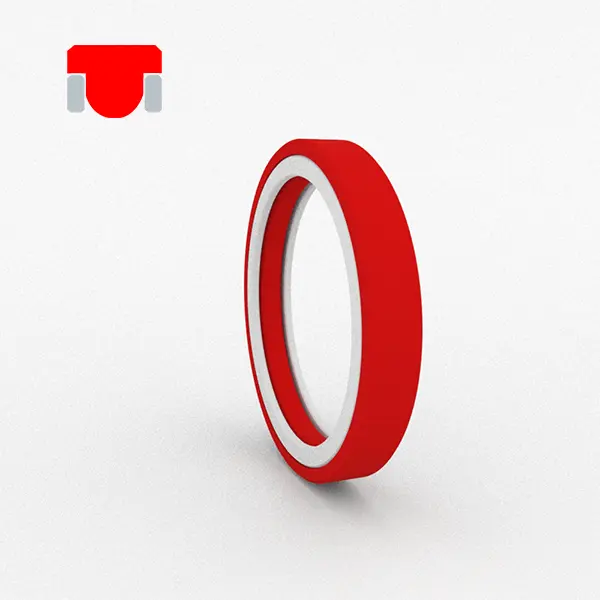

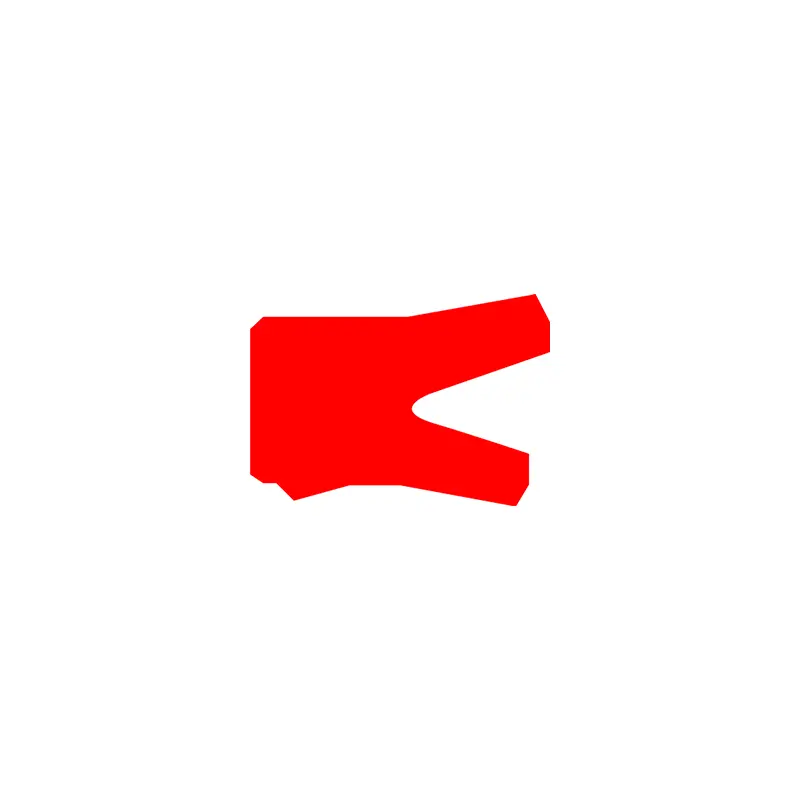

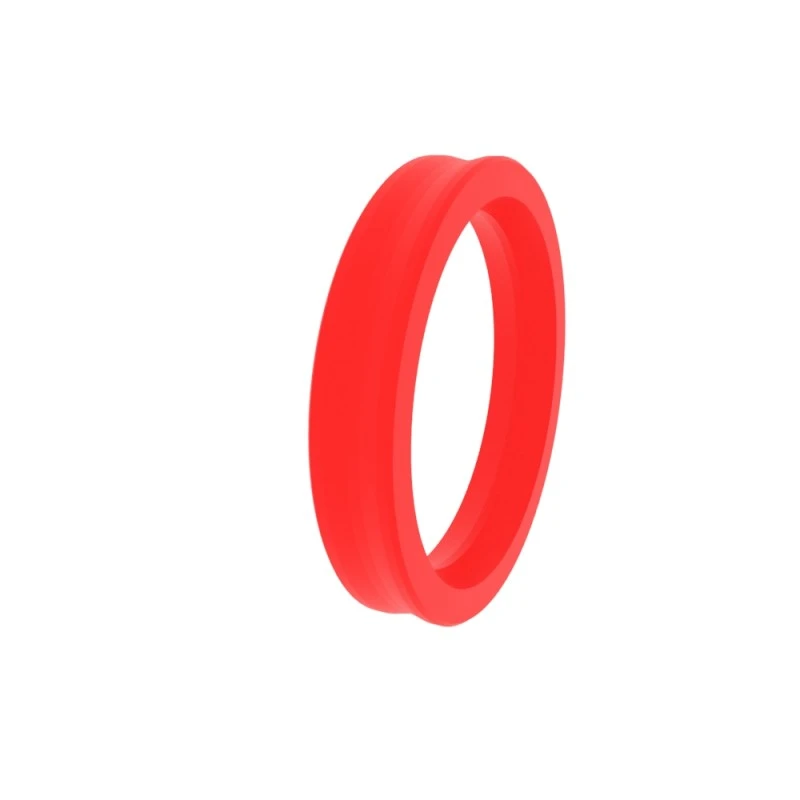

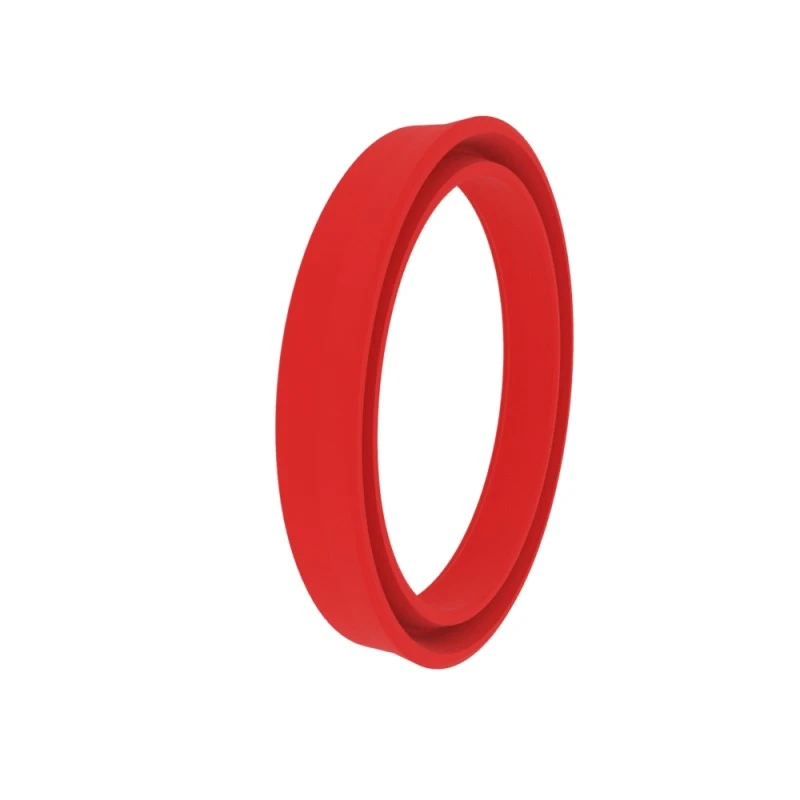

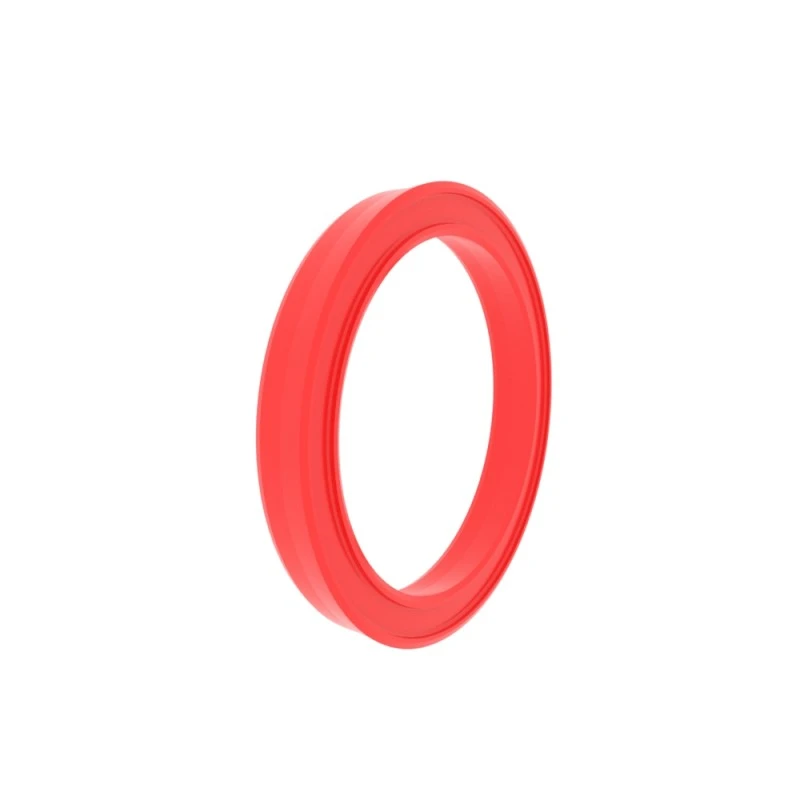

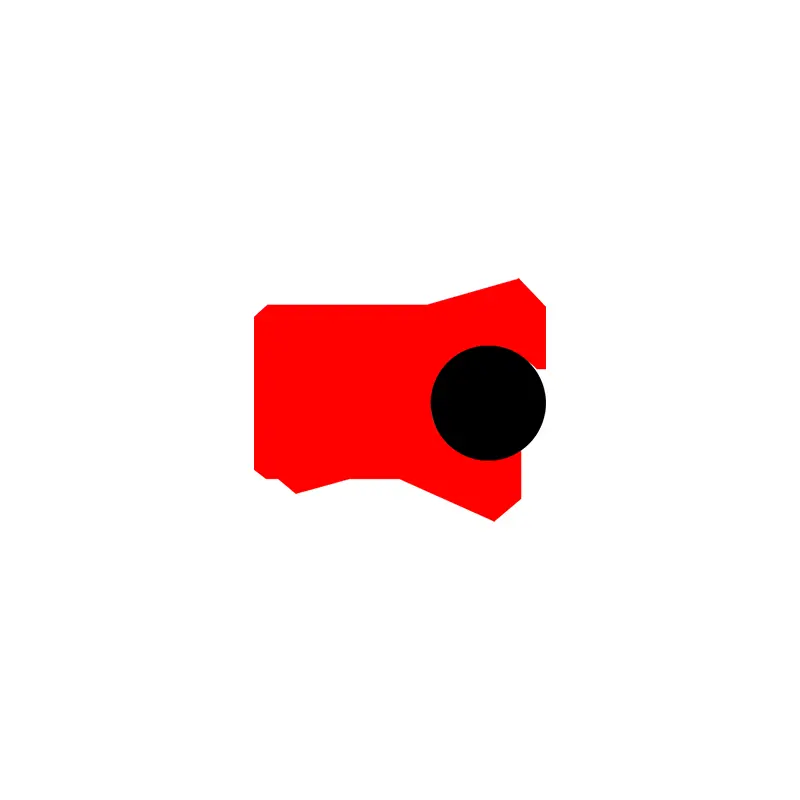

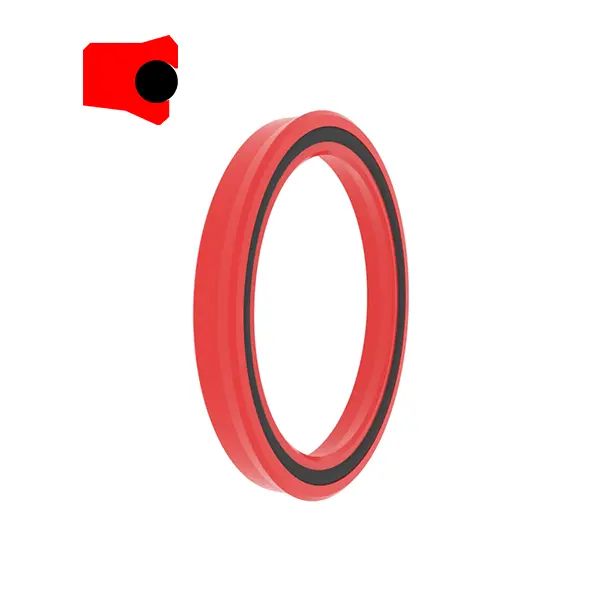

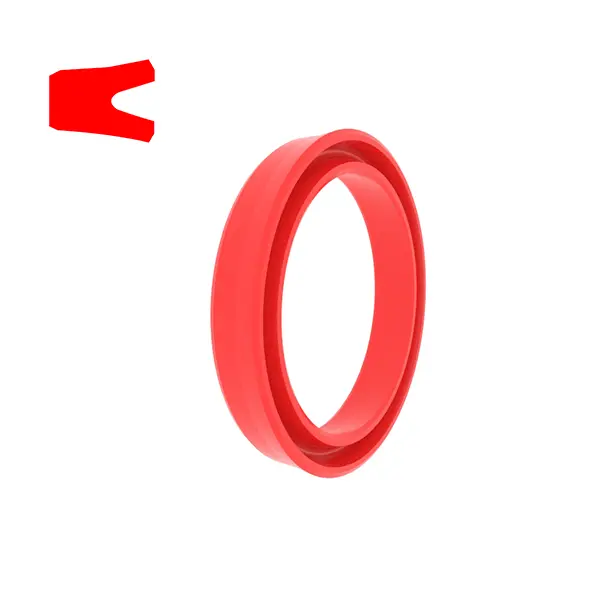

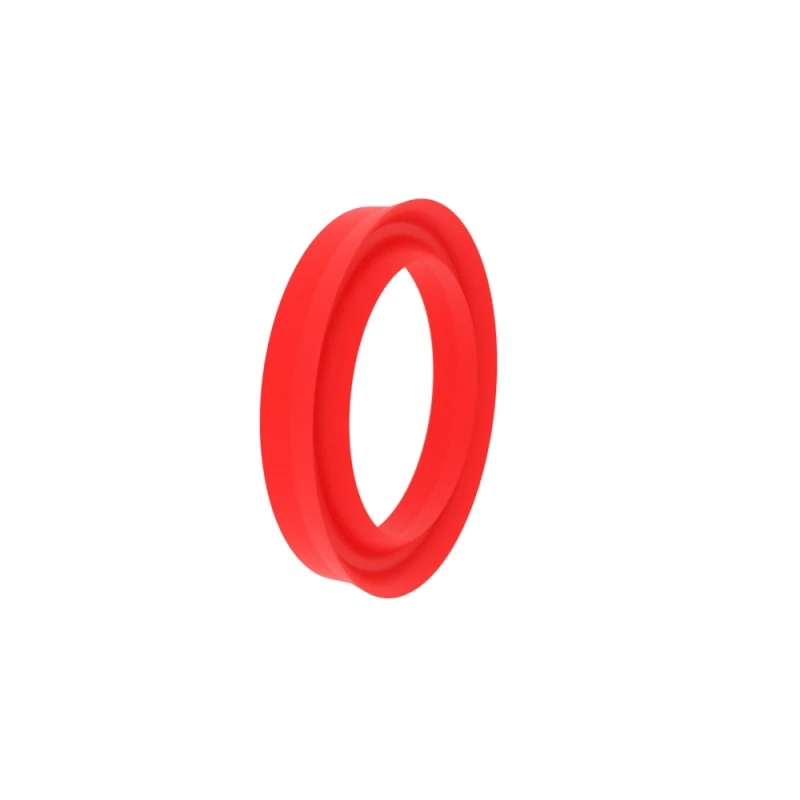

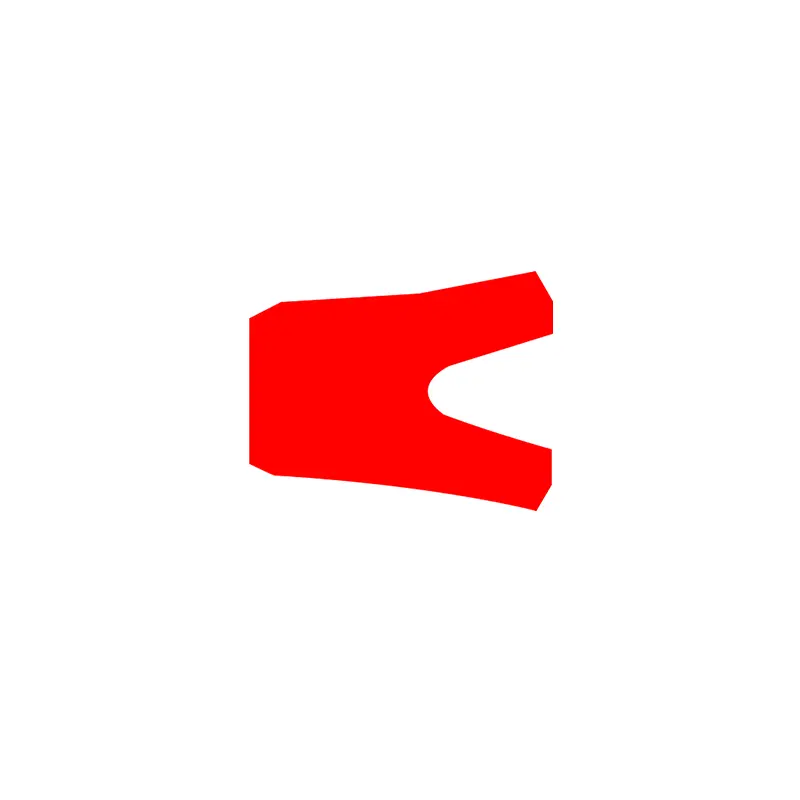

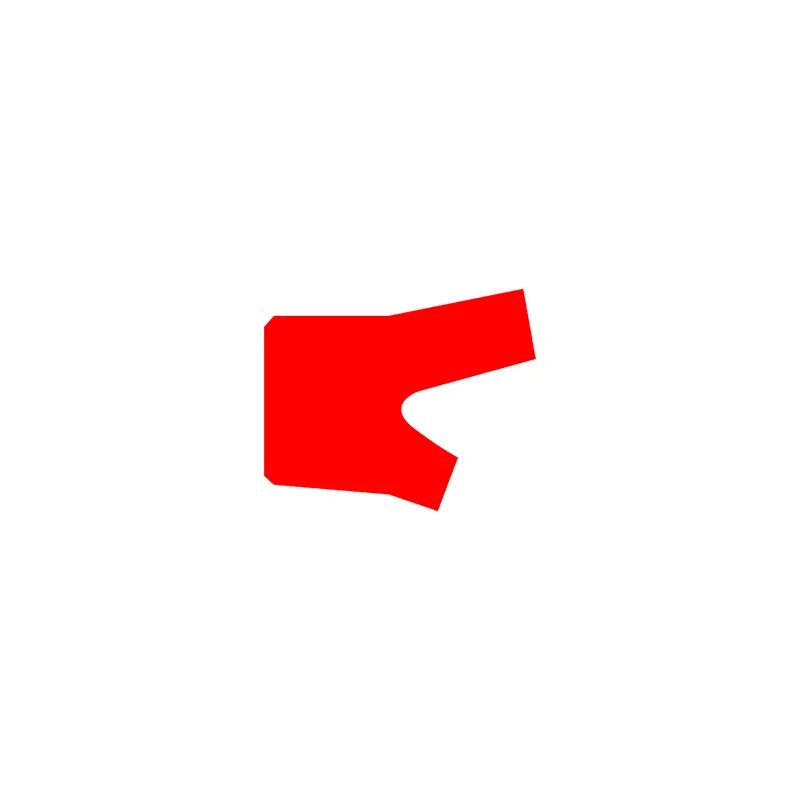

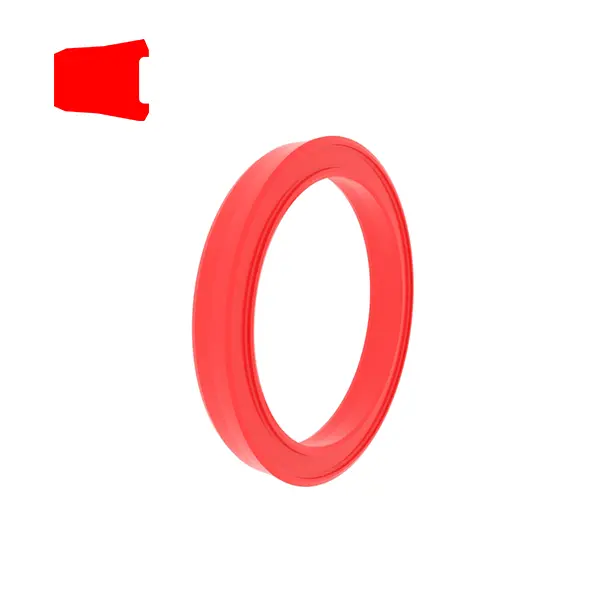

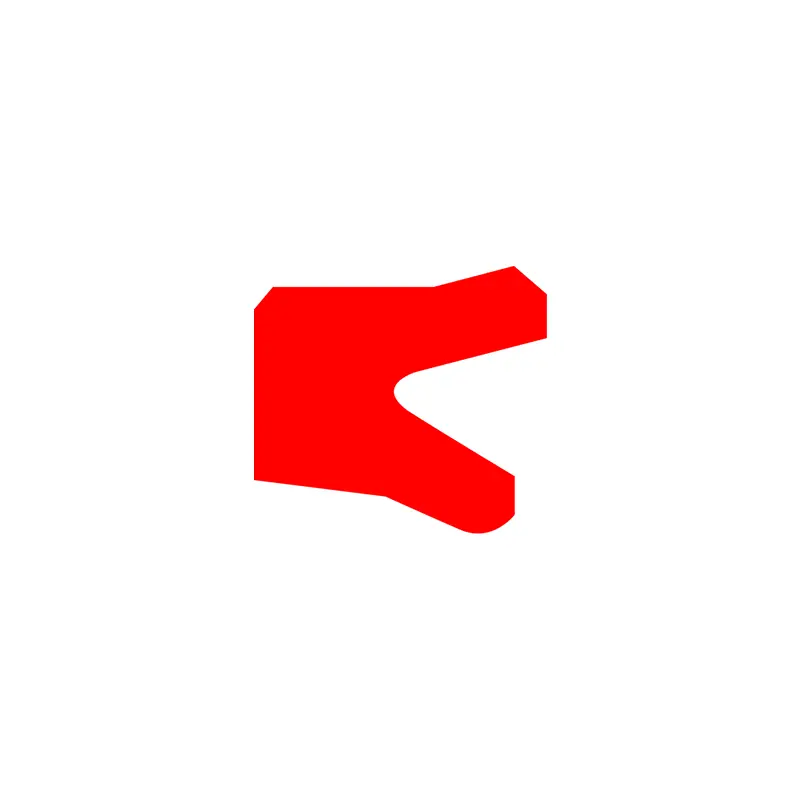

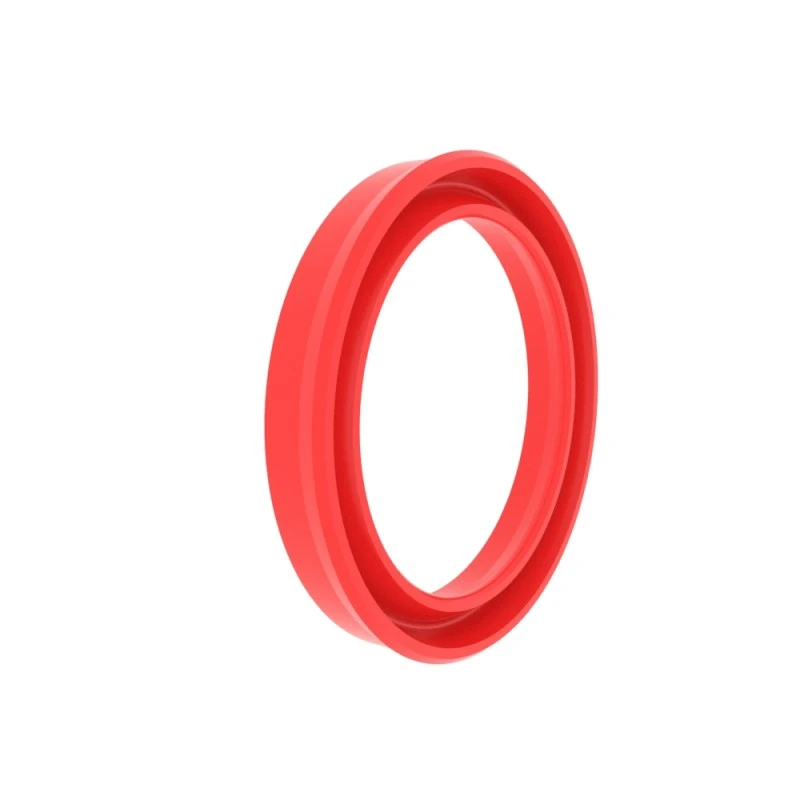

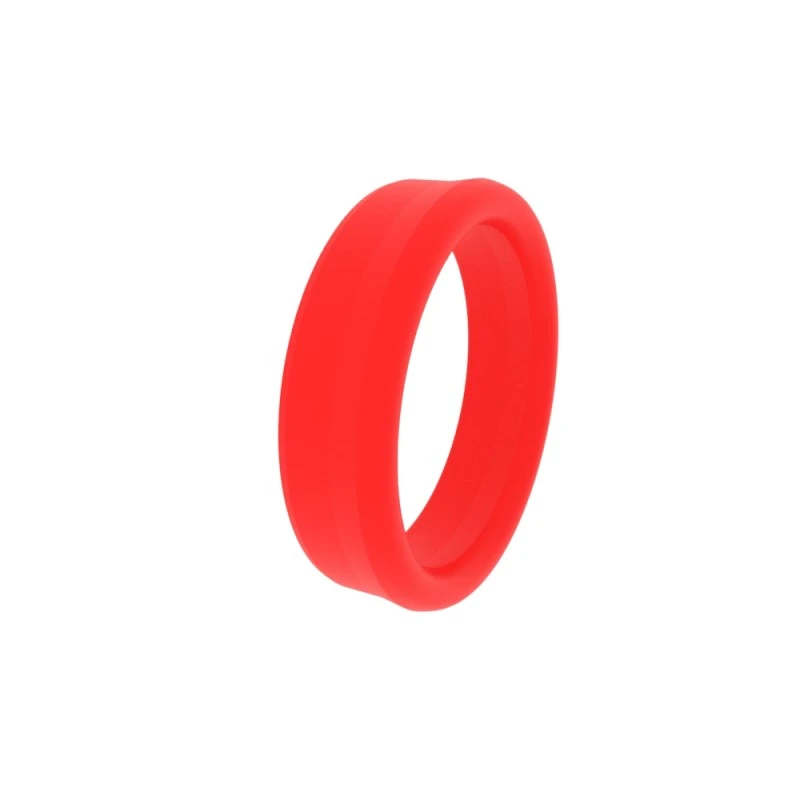

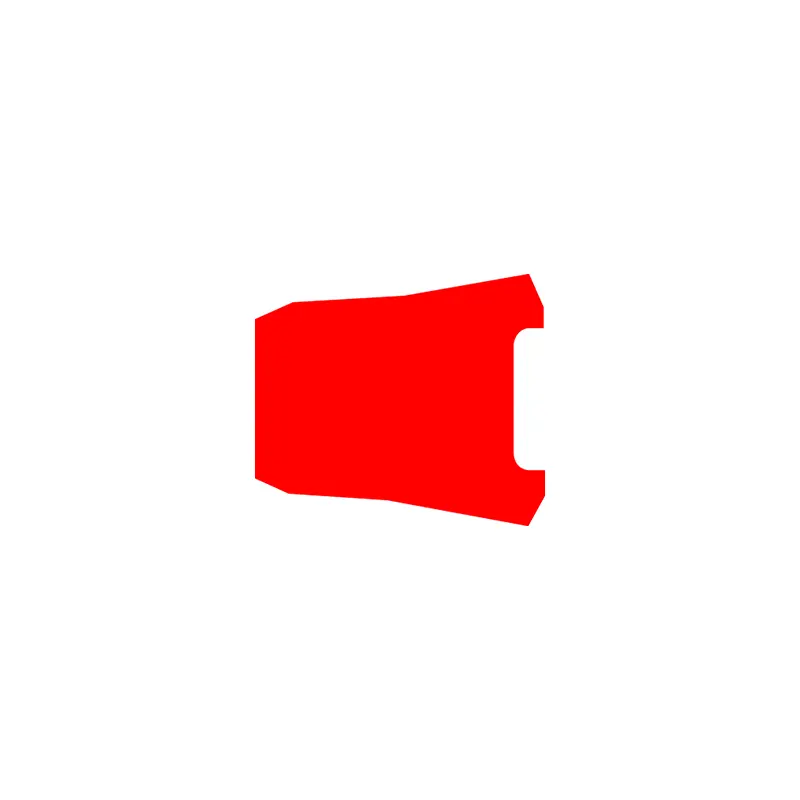

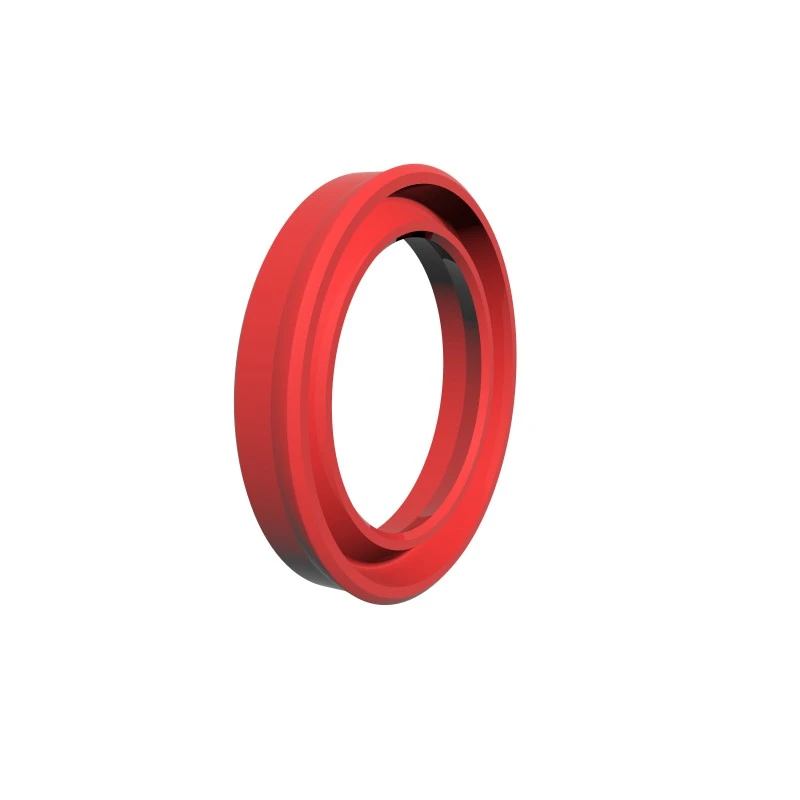

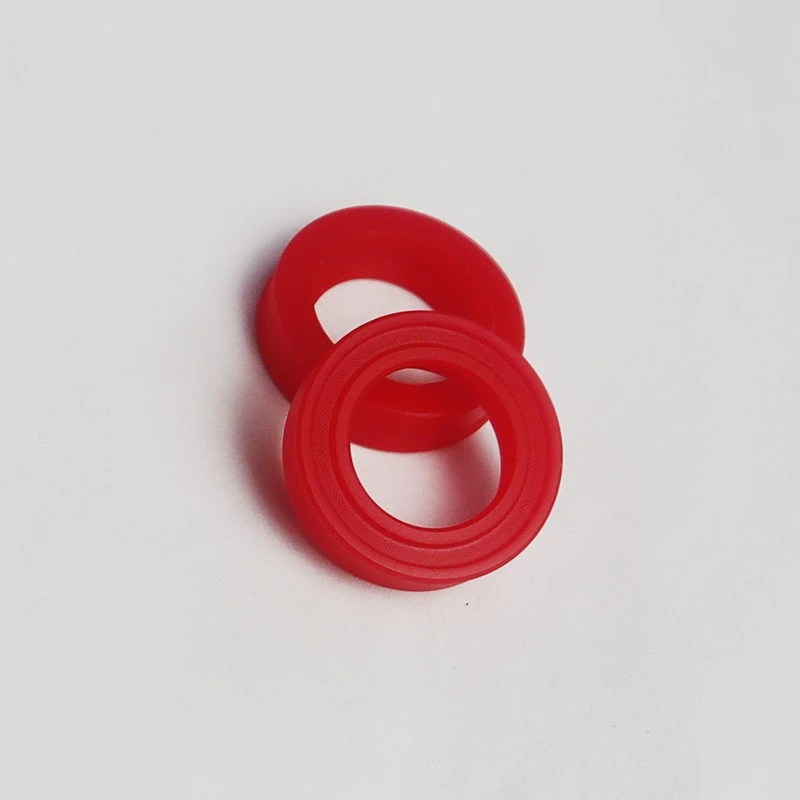

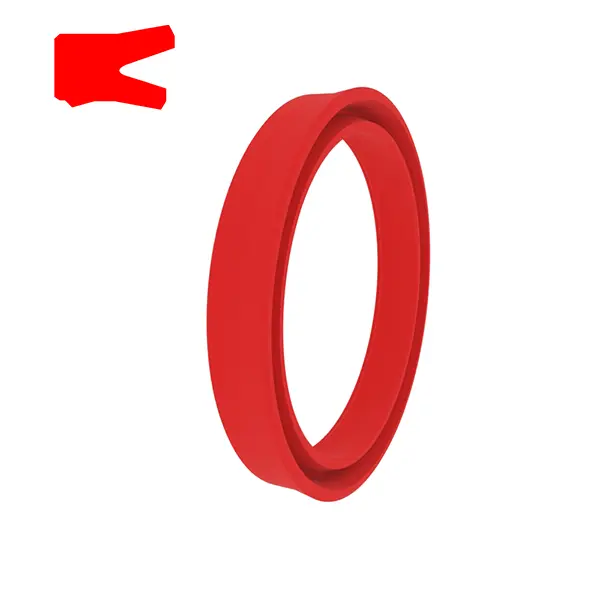

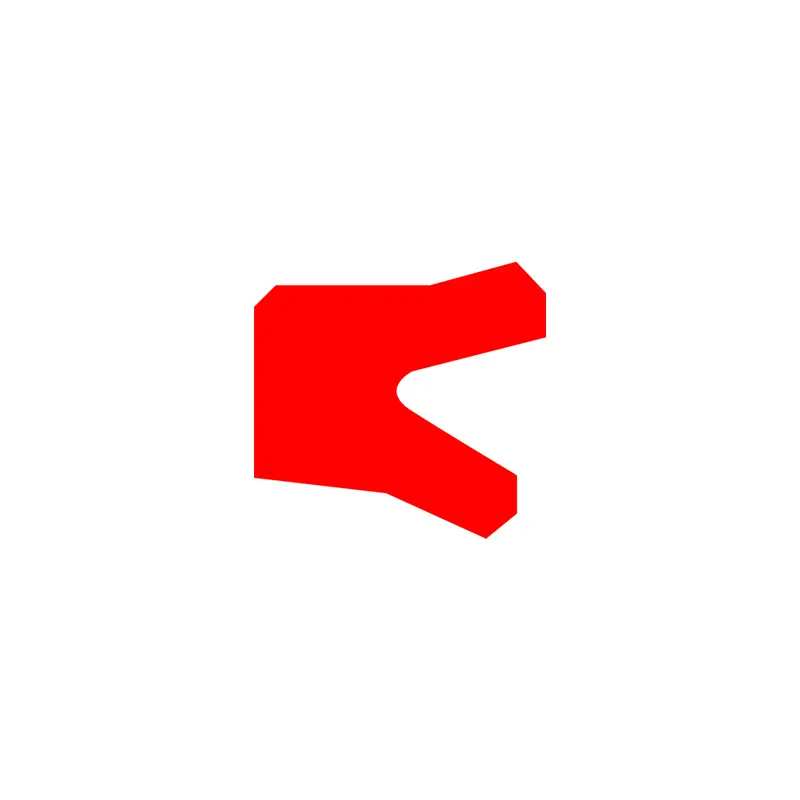

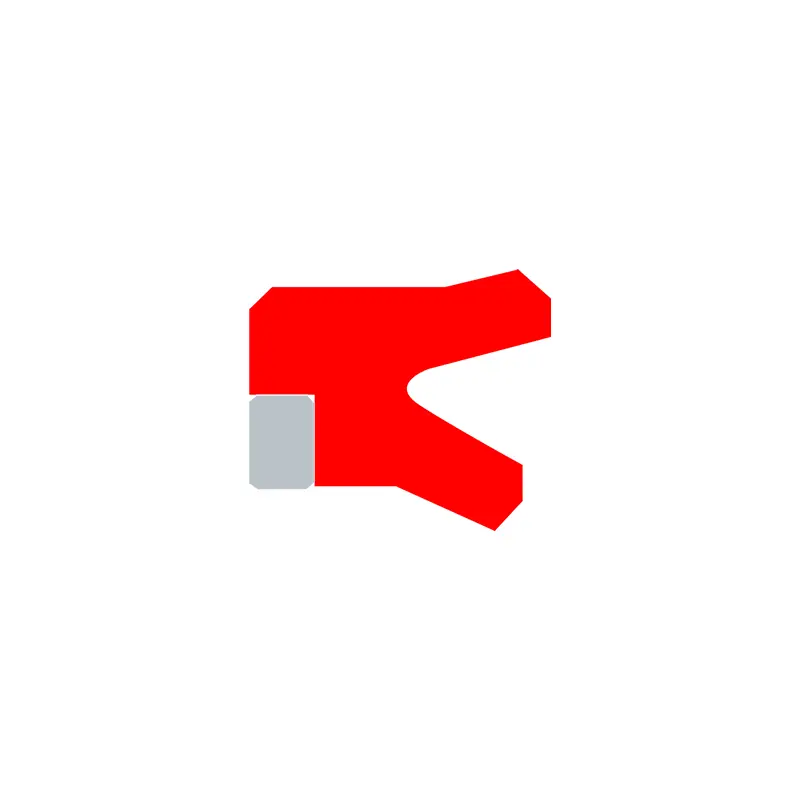

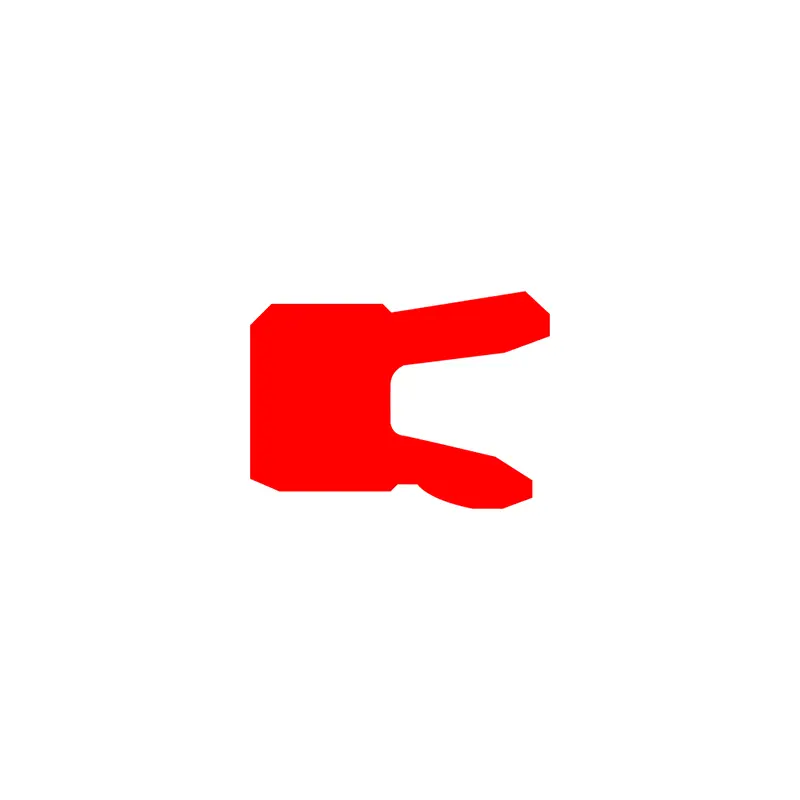

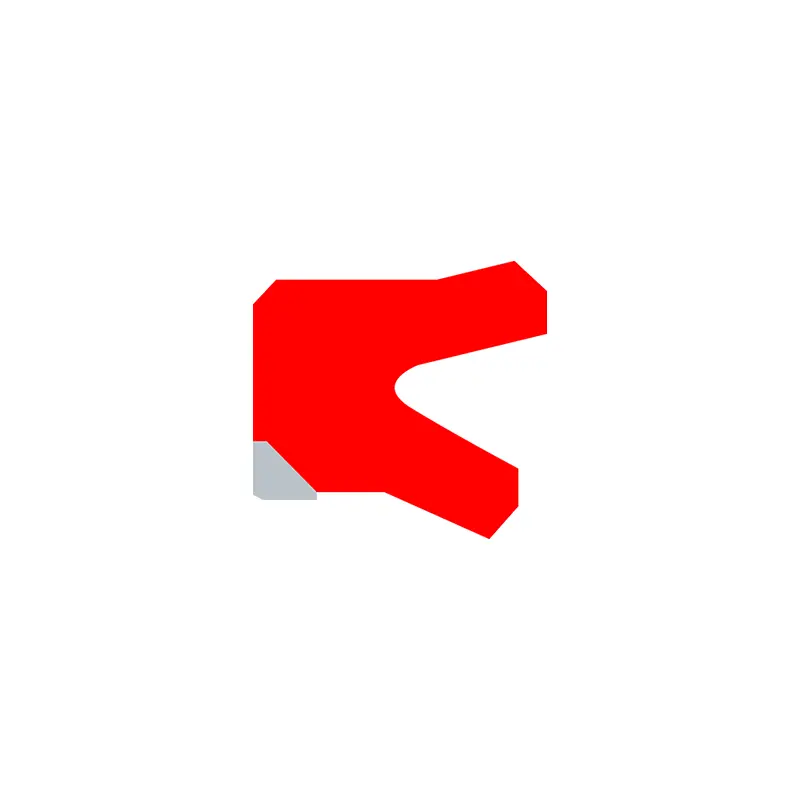

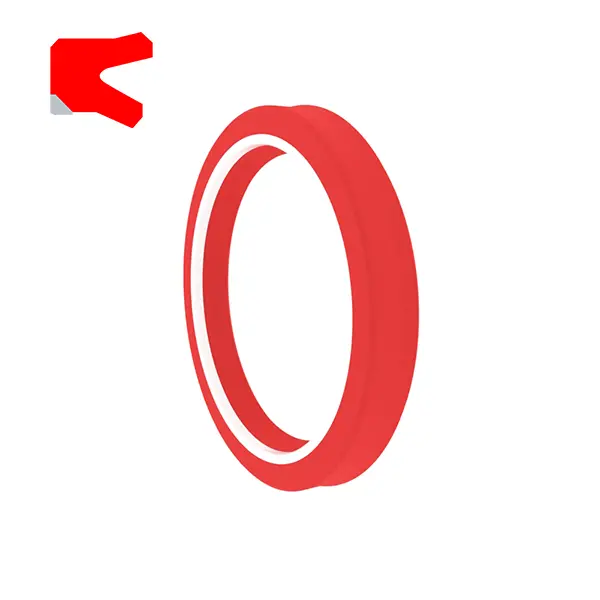

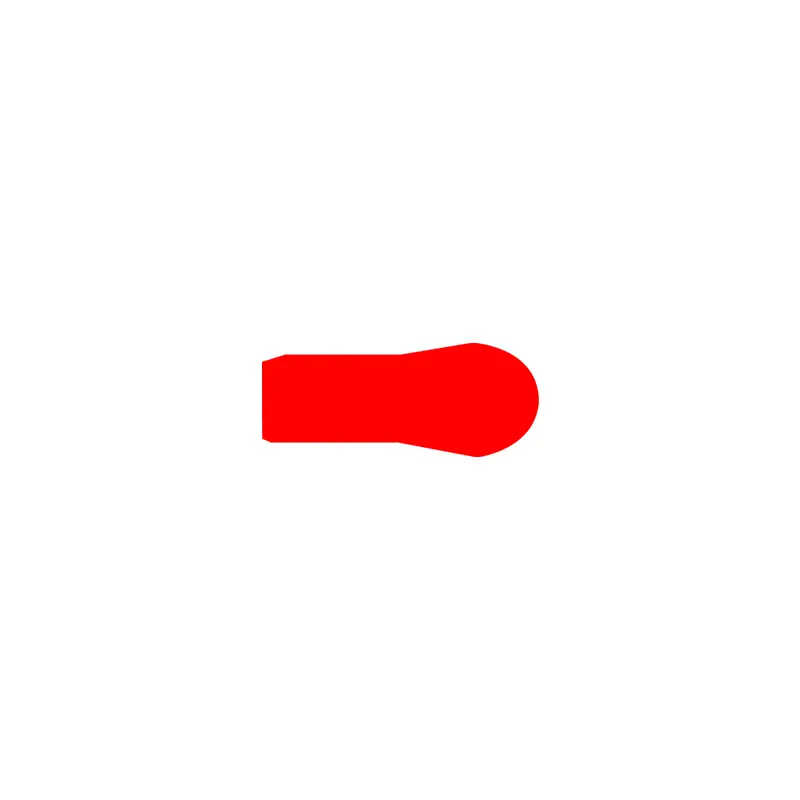

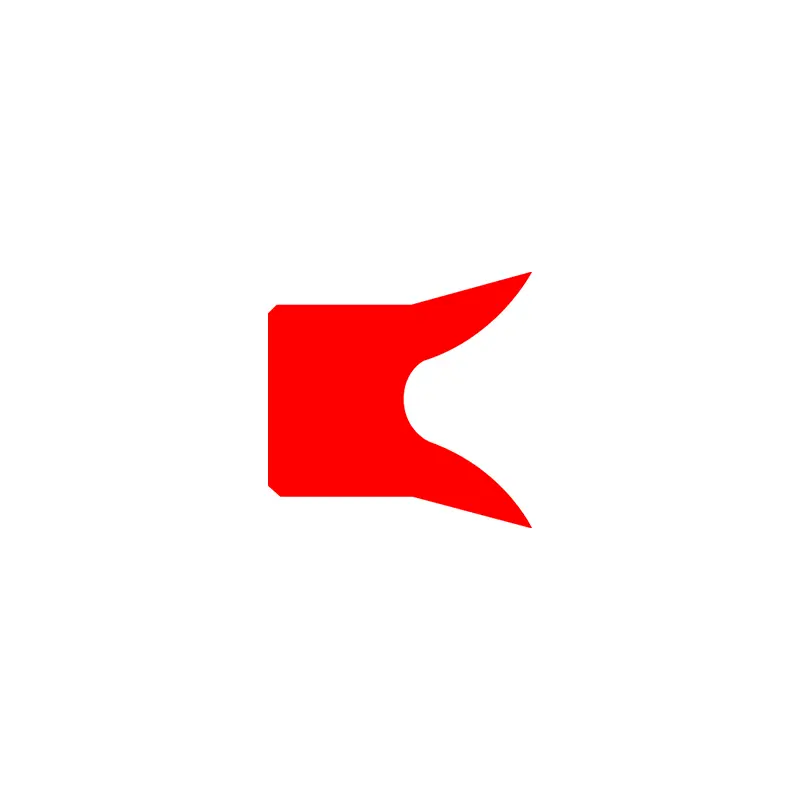

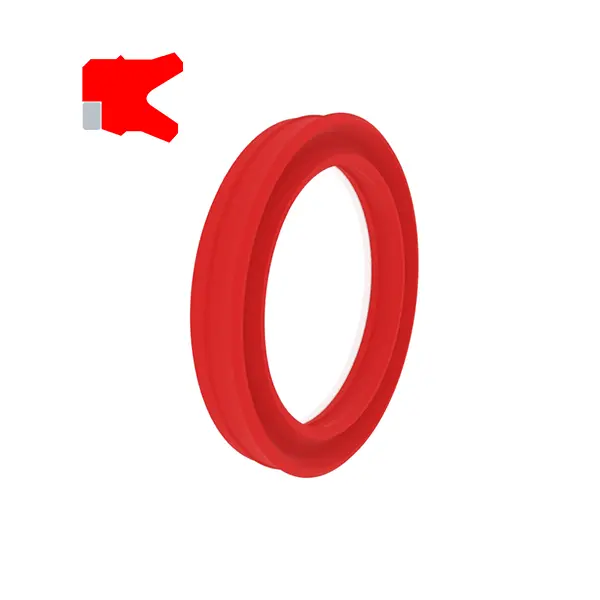

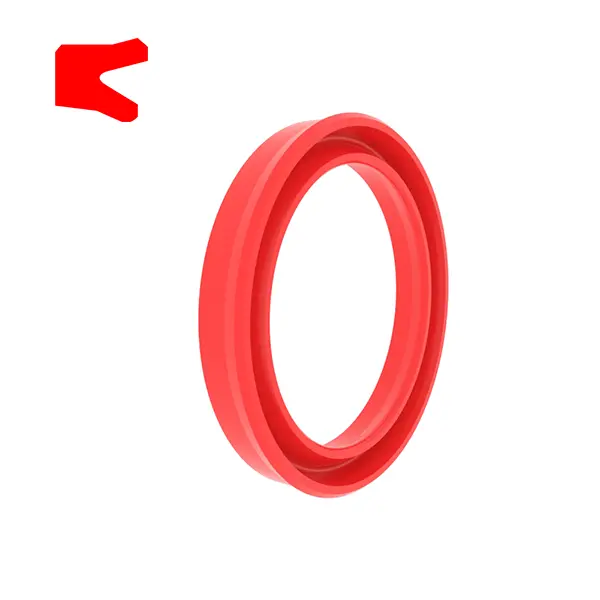

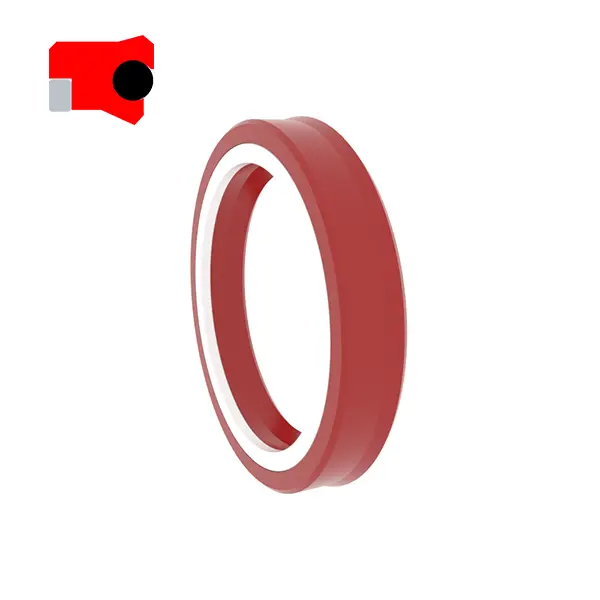

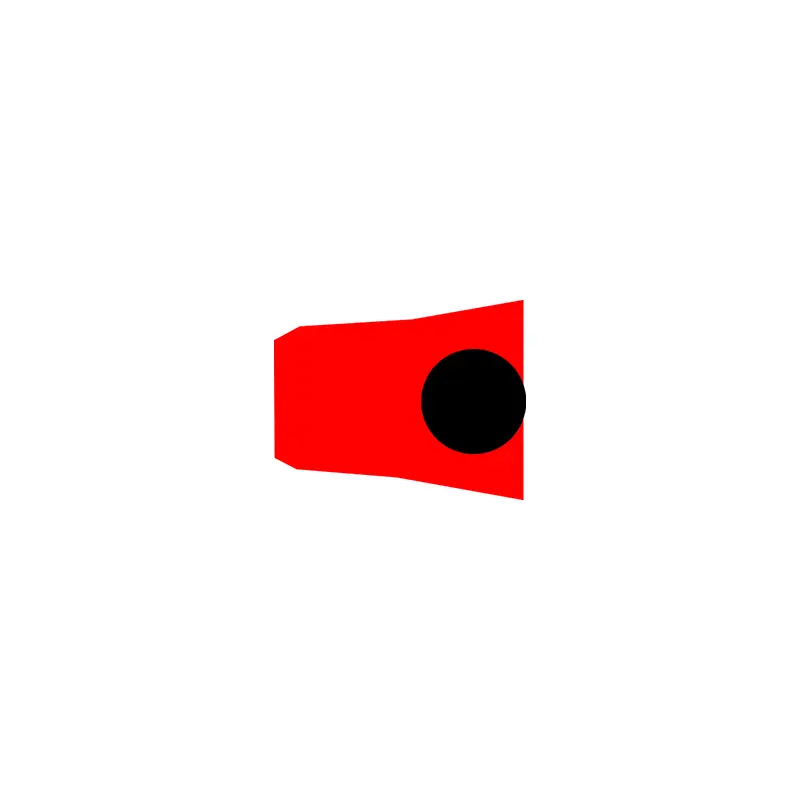

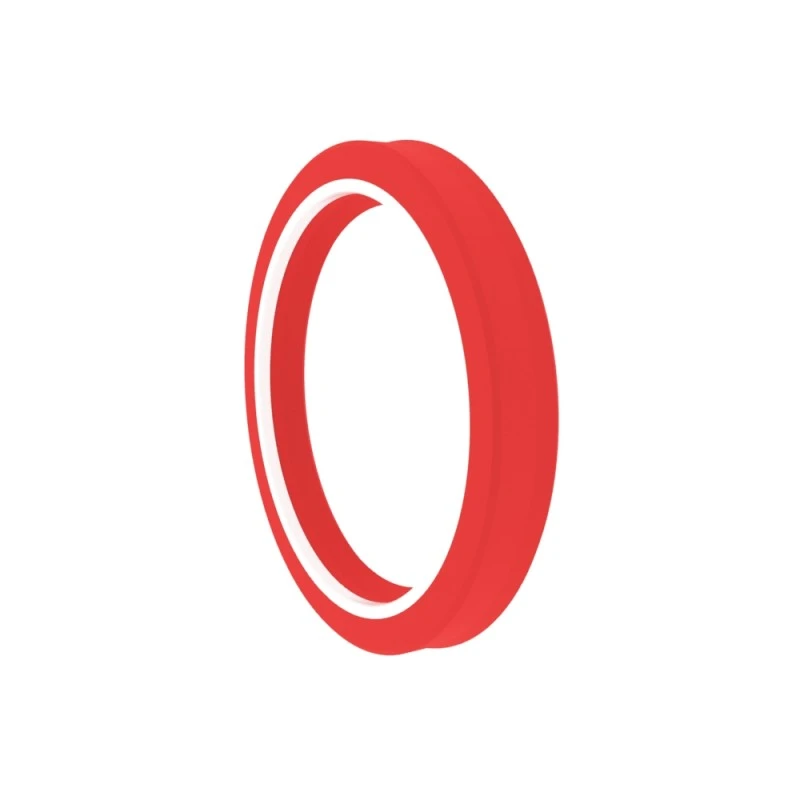

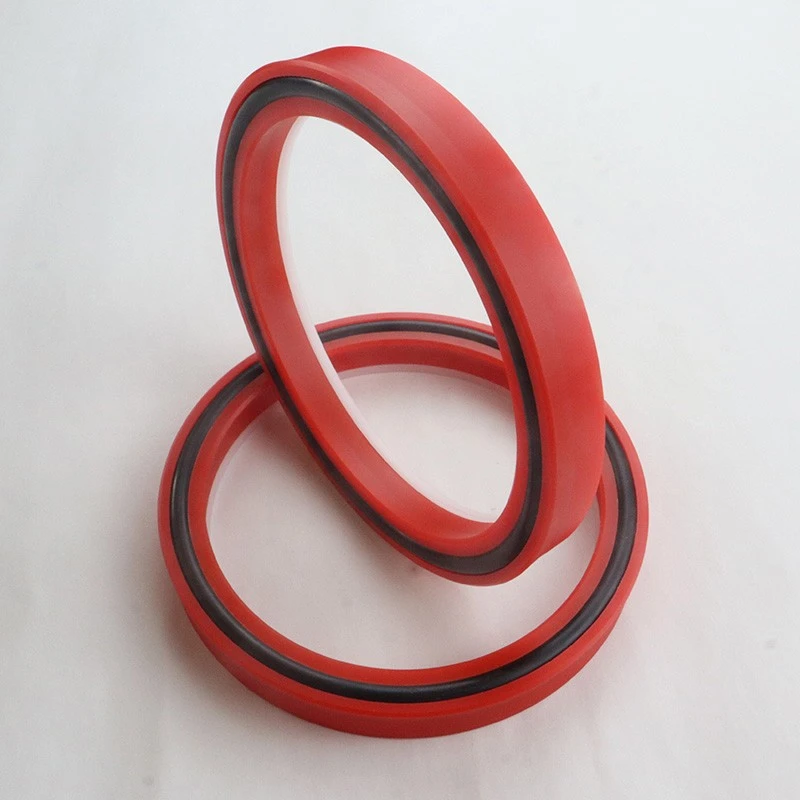

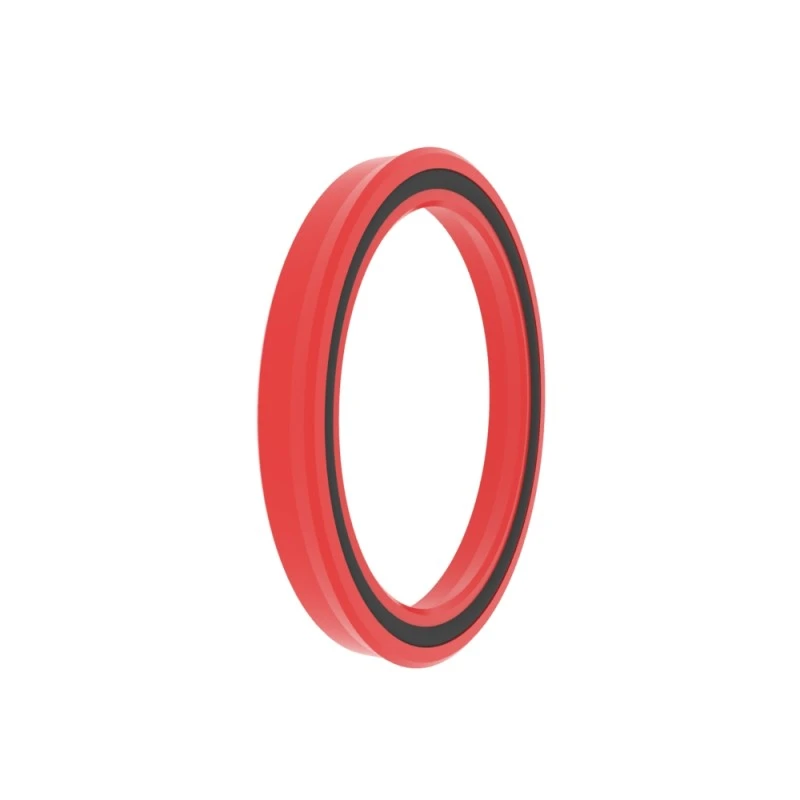

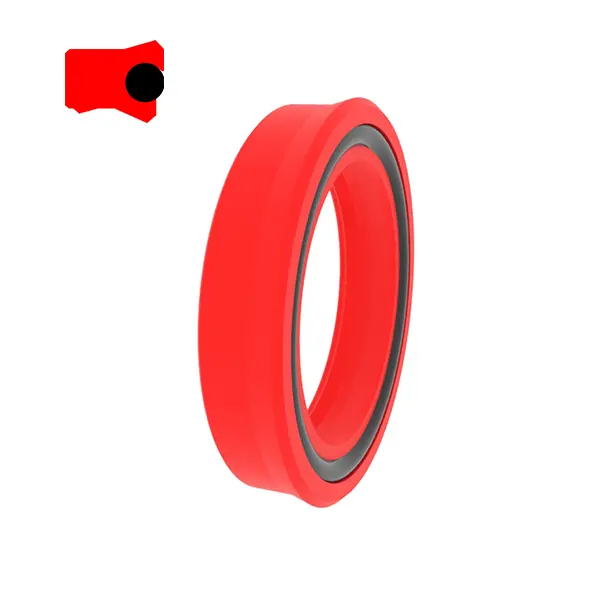

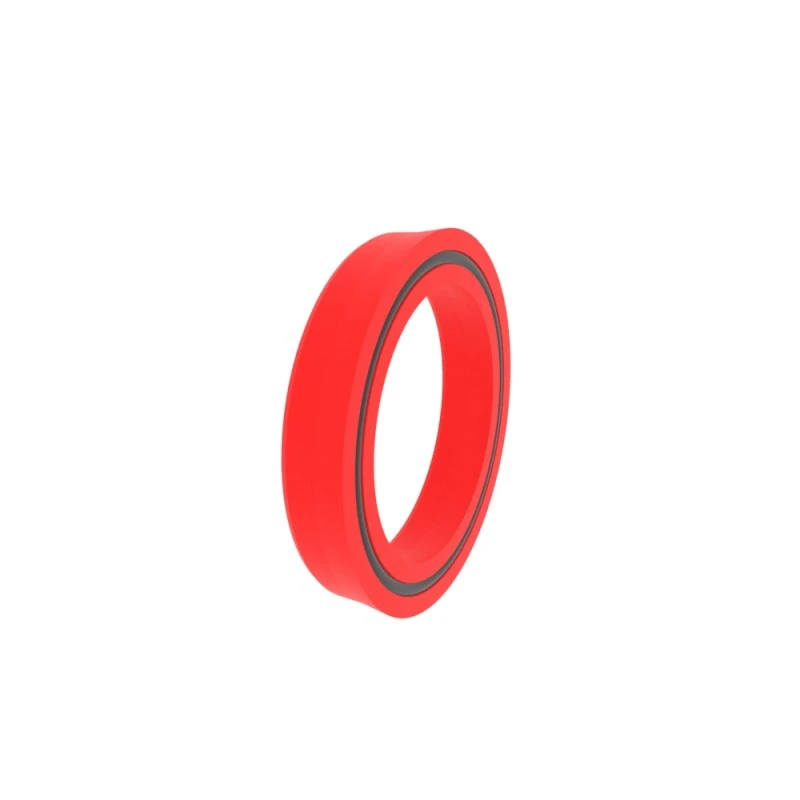

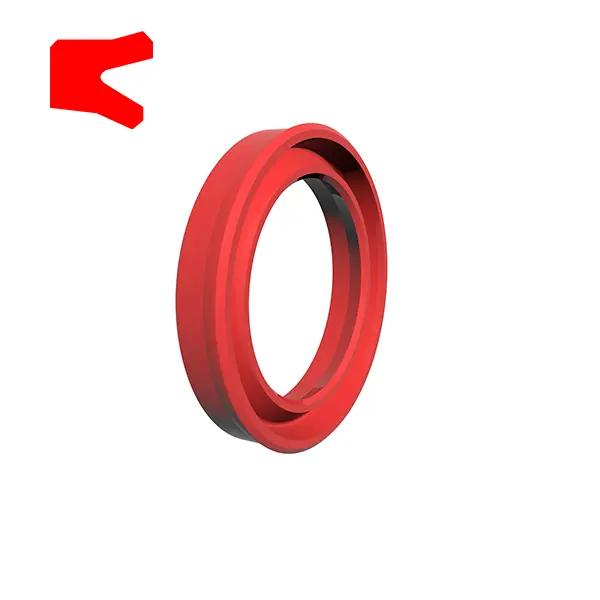

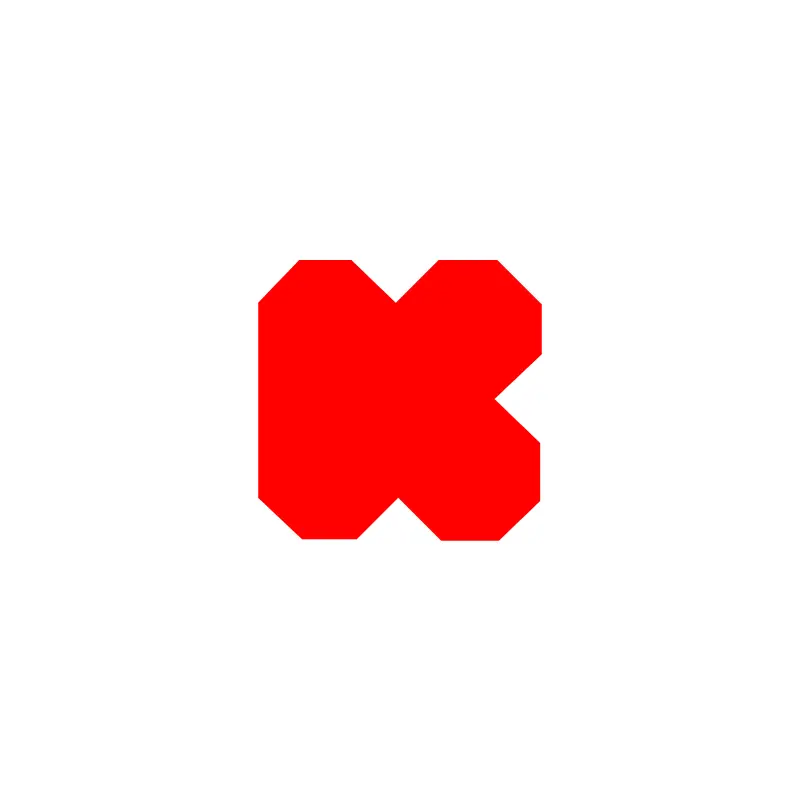

RCS101

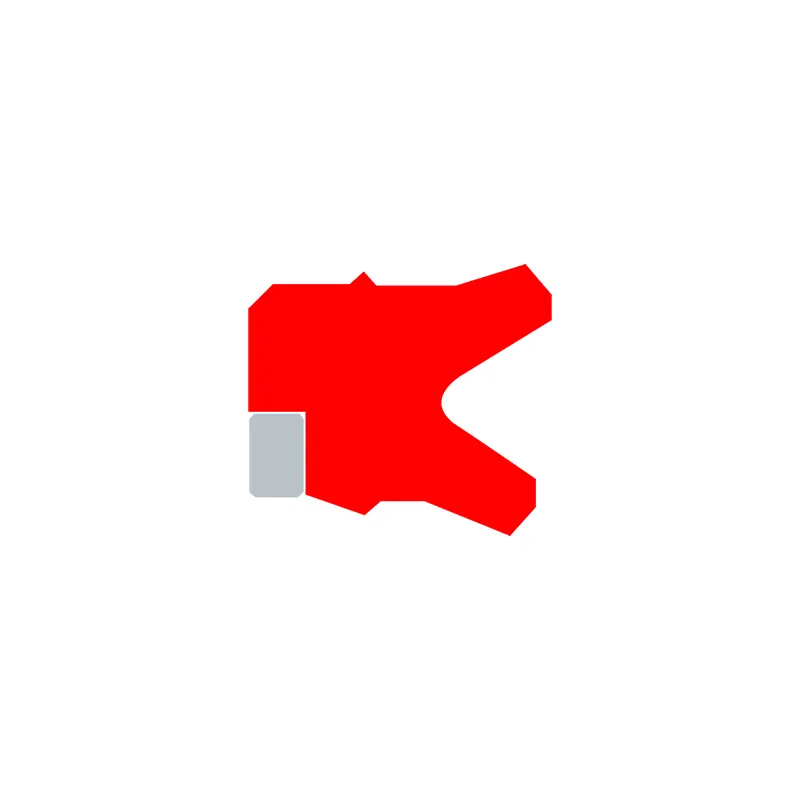

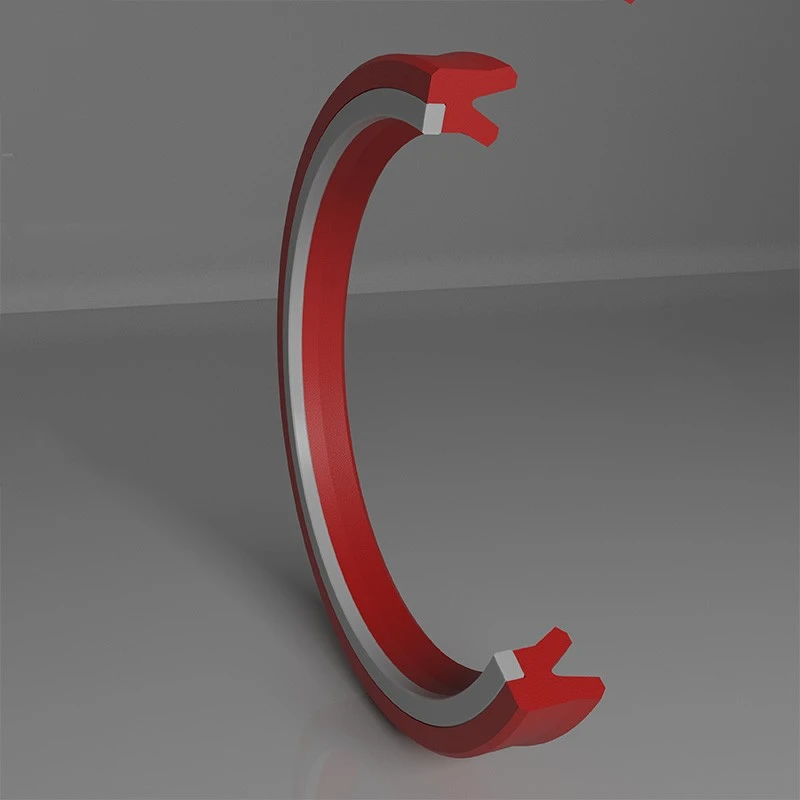

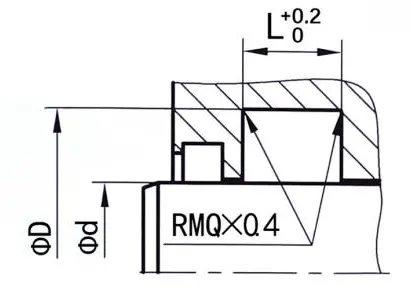

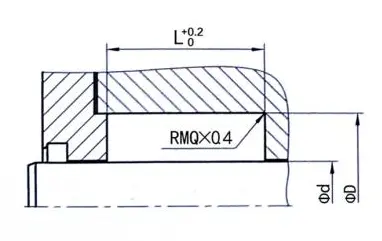

Užsakymo dydis

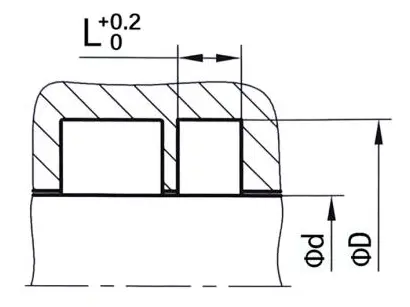

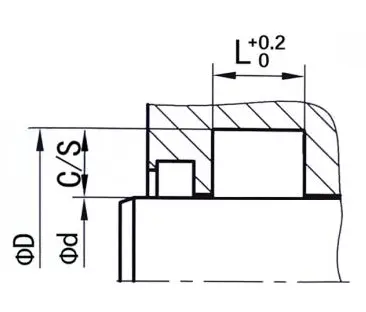

ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
Paviršiaus apdaila | R tmax (μm) | Ra (μm) |
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
Griovo dugnas Griovelio pusė | ≤6,3 ≤15 | ≤1,6 ≤3 |
TP profilio palaikymo ilgio santykis | 50%-95% |
|
Tolerancija | |
Φd | f8 |
Φd | H10 |
Užsakymo pavyzdys
Modelis: RCS101
Griovo dydis: 100x115x10
Medžiaga: RC-PU-H

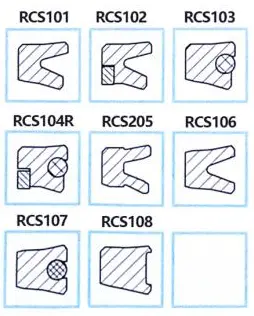

SEAL TIPAS: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Pagrindinis taikymas: tinkamas hidrauliniams ir pneumatiniams cilindrams
Privalumai: stabilus įterpimas į griovelį, plataus temperatūros diapazonas, puikus statinis ir dinaminis sandarinimo efektyvumas, stiprios liekanos alyvos ekstrahavimo galimybės dinaminėmis sąlygomis.
Medžiaga: poliuretanas, guma

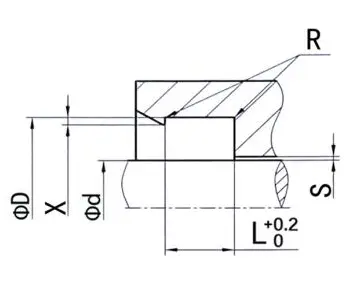

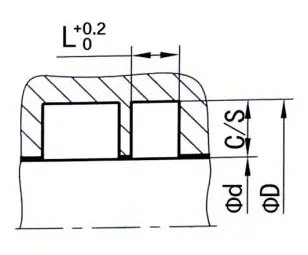

Sandariklio griovelių pavyzdžiai | Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) | ||||||||
![]() |
![]() |
Φd | Φd | L | c/s | Maksimalus ekstruzijos tarpas | |||
100bar | 250Bar | 400BAR | |||||||
5-24.9 | ΦD+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
25–49,9 | ΦD+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
50–149,9 | ΦD+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
150–229,9 | ΦD+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
300–499,9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
500–699,9 | ΦD+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
> 700 | ΦD+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
> 1000 | ΦD+50 | 40 | 25 | 0.70 | 0.50 | 0.40 |

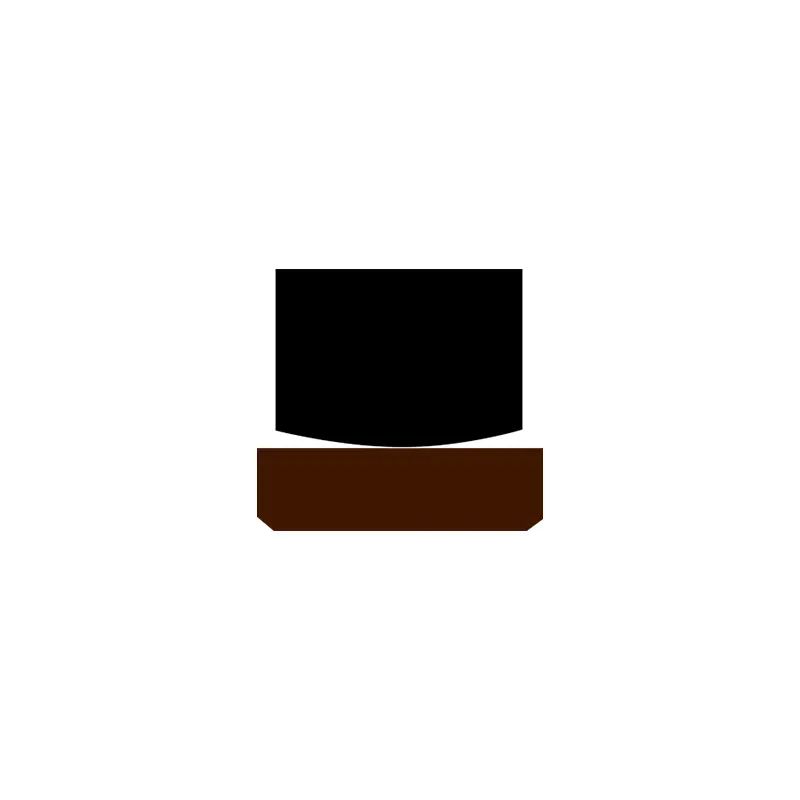

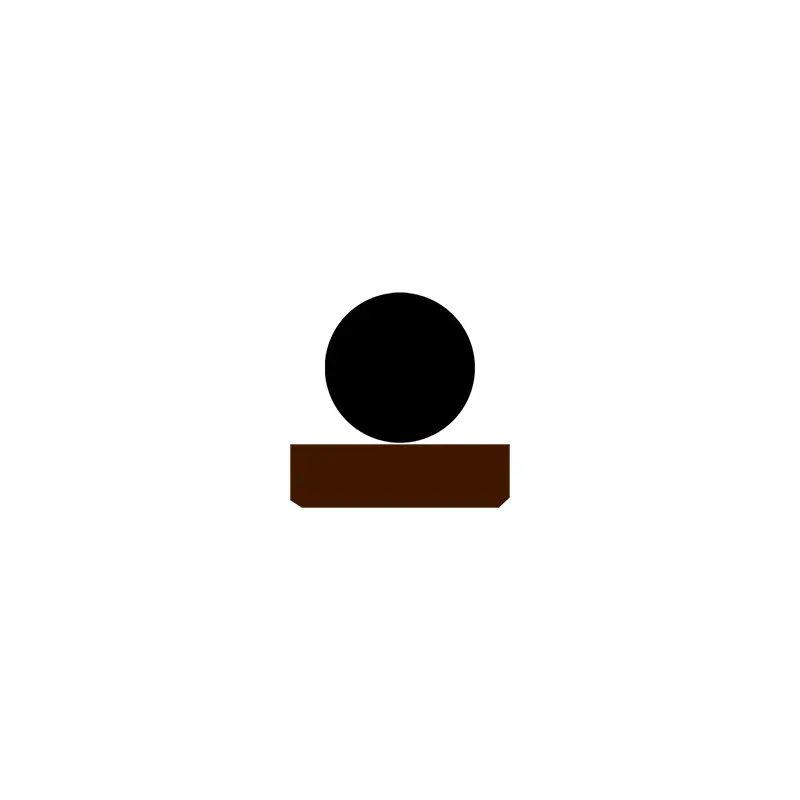

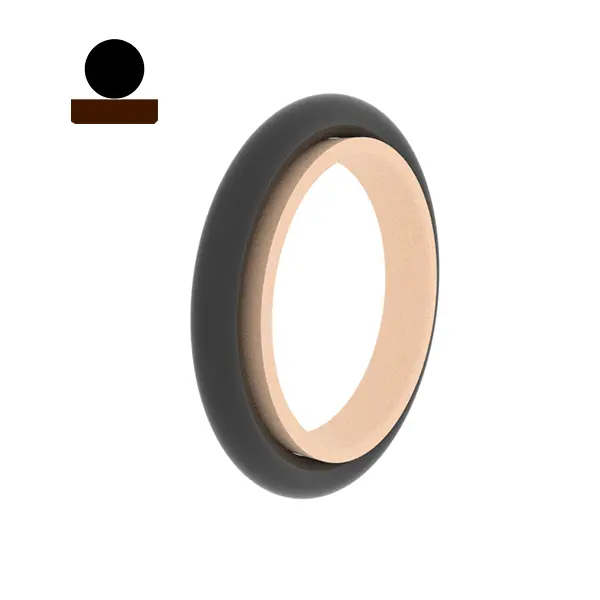

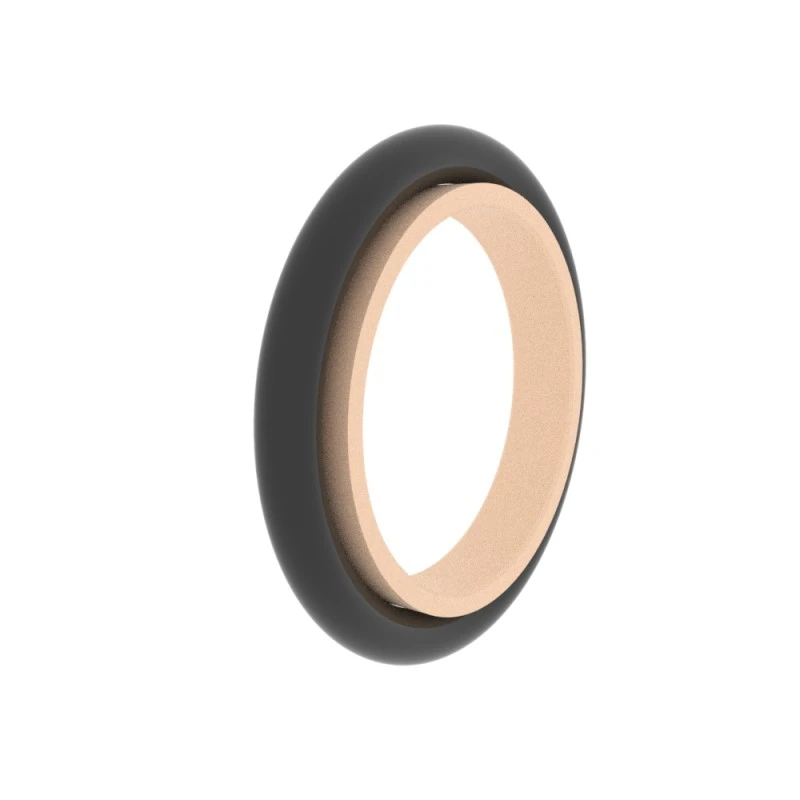

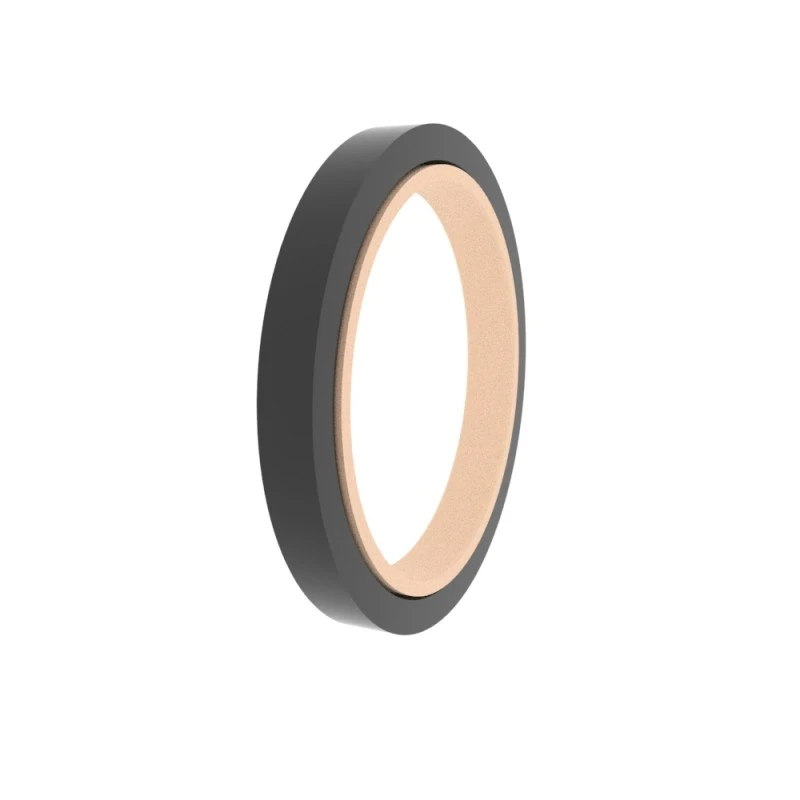

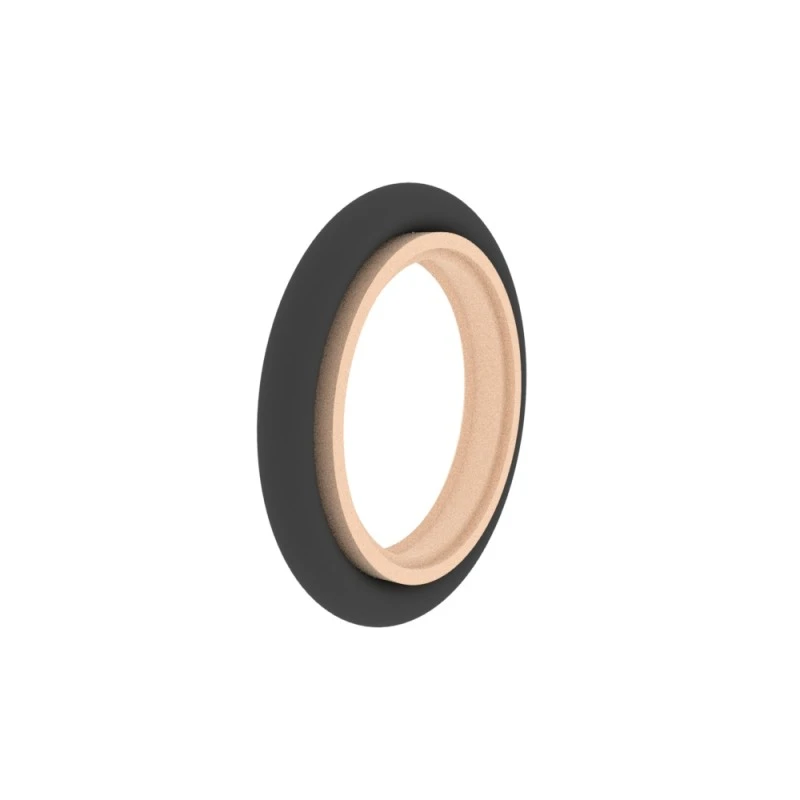

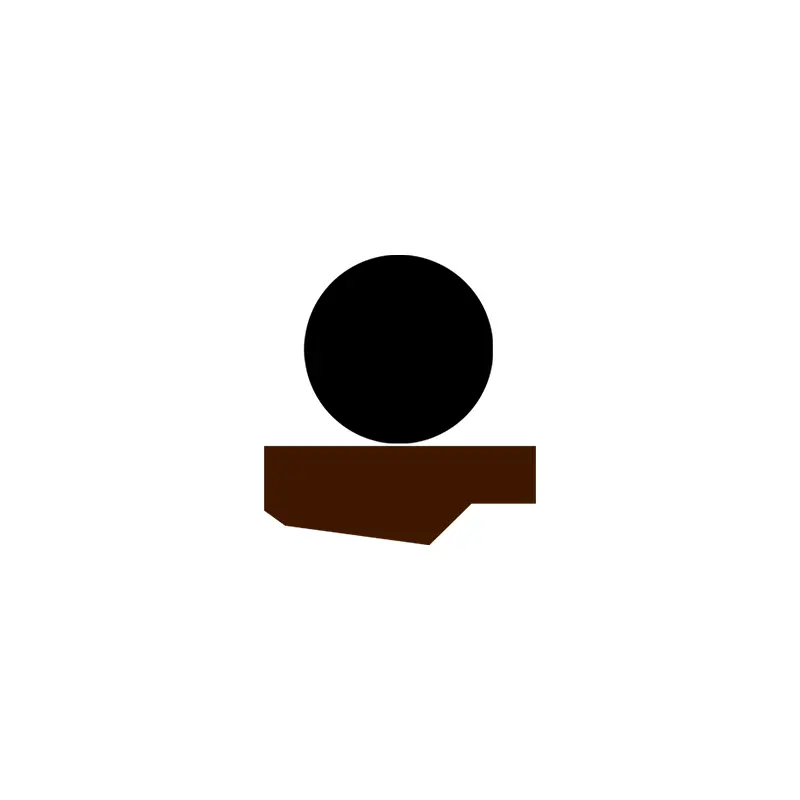

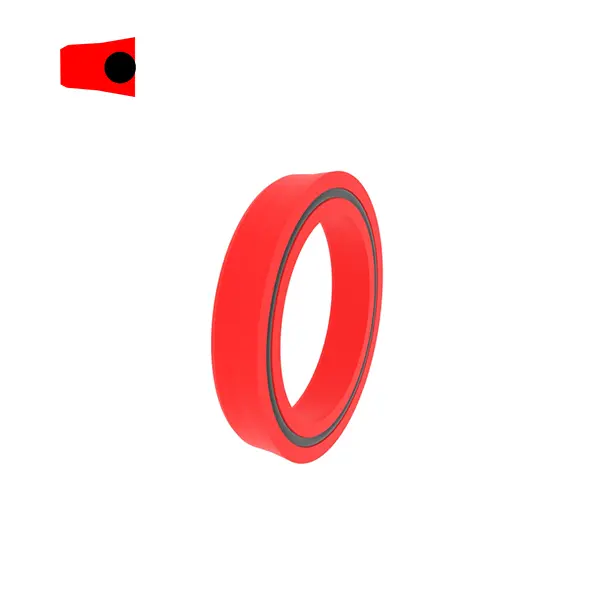

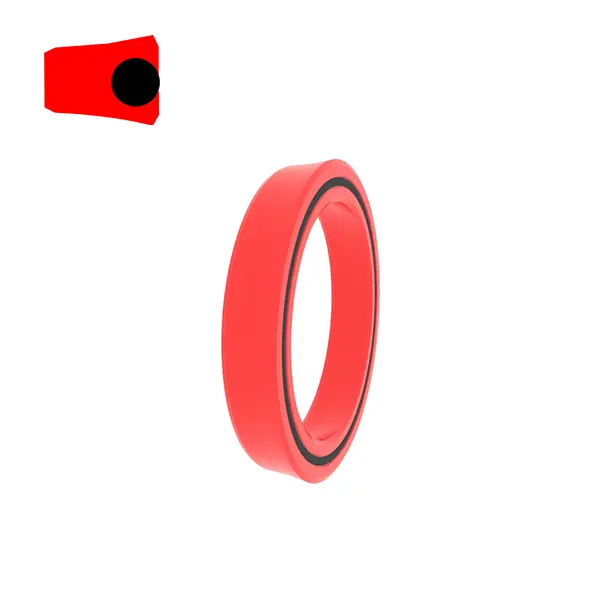

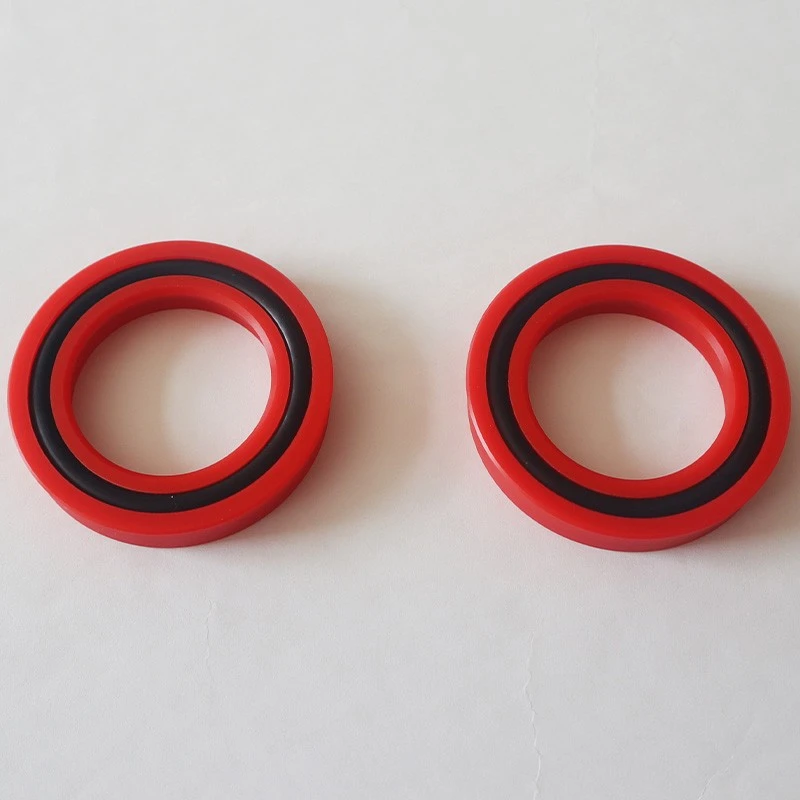

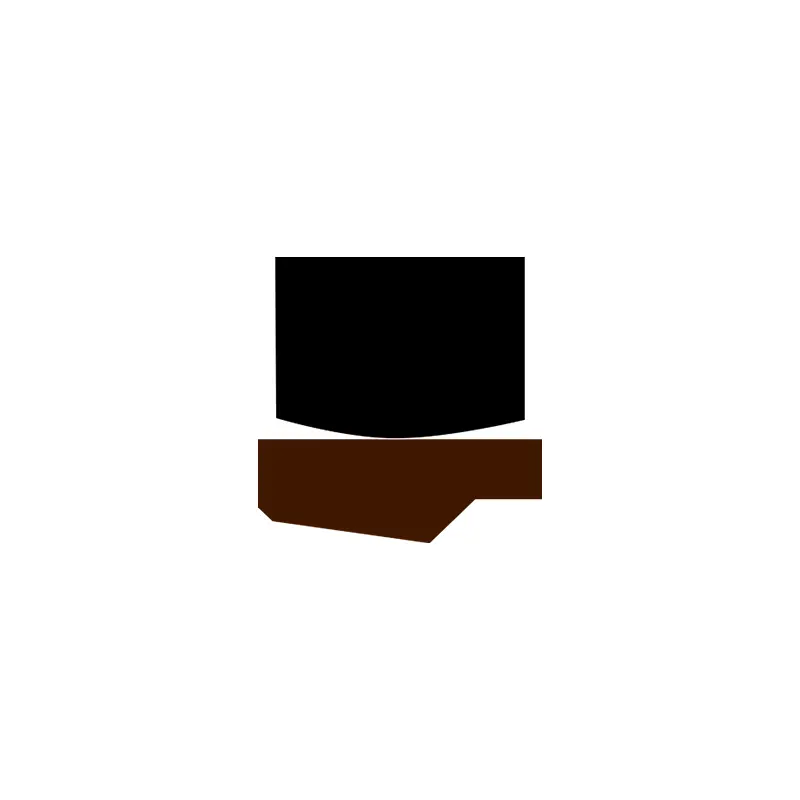

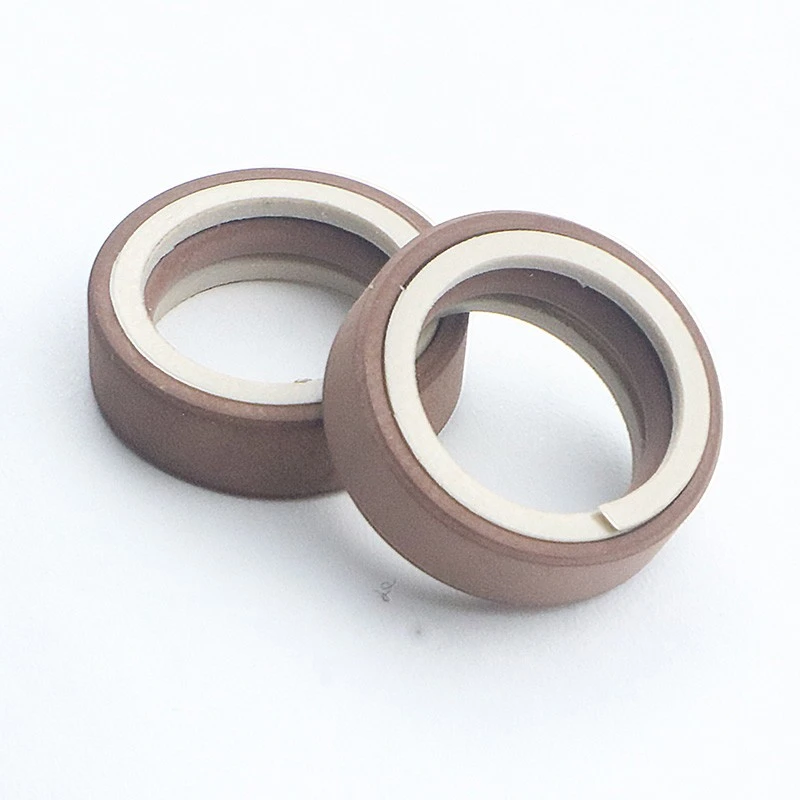

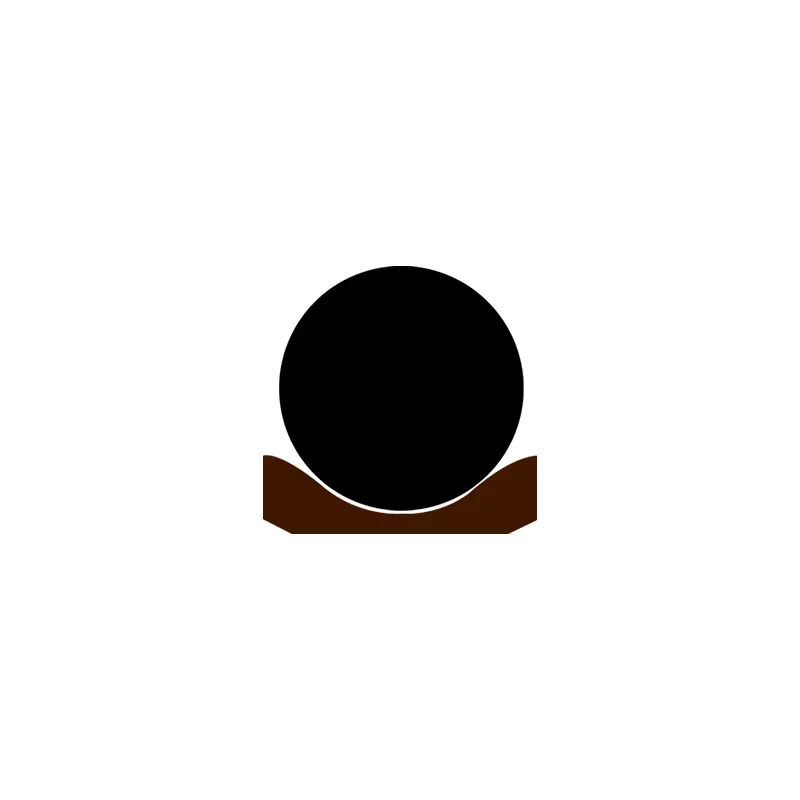

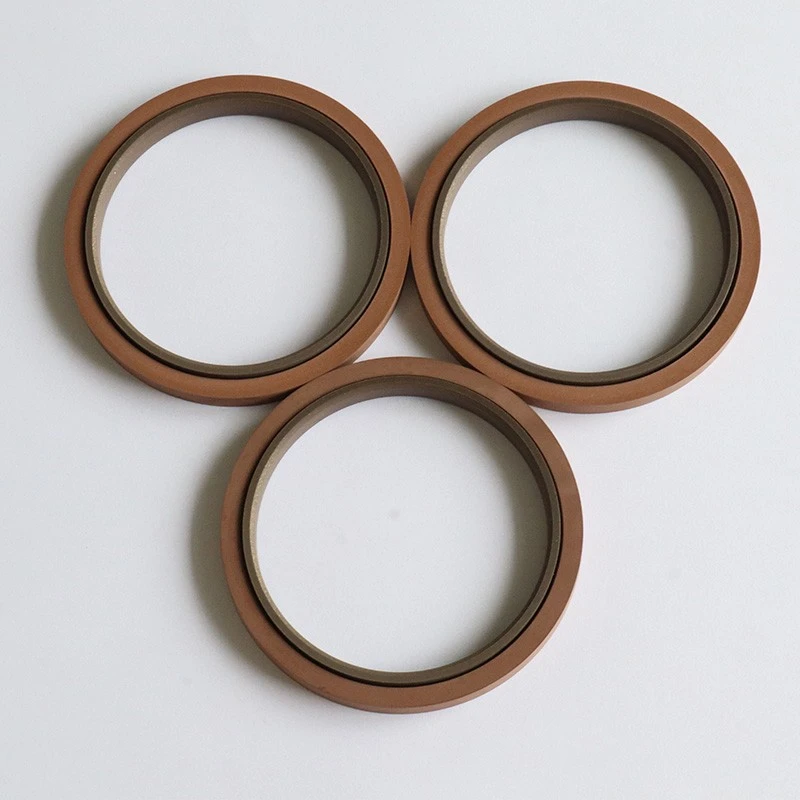

RCS109
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
TP profilio palaikymo ilgio santykis |
50%-95% |
|
Tolerancija |
|
Φd |
f8 |
Φd |
H10 |
Užsakymo pavyzdys
Modelis: RCS109
Griovo dydis: 100x115.1x6.3
Medžiaga: PTFE3+NBR
SEAL TIPAS: RCS109
Pagrindinė programa: inžinerinės transporto priemonės, žemės ūkio mašinos, kranai, jūrinė hidraulinė įranga, staklės.
Privalumai: maža trintis, be šliaužimo, didelio atsparumo nusidėvėjimui, tik geras anti-ekstrapiūrinis našumas, geras šilumos laidumas, stabilus įterpimo griovelis, plataus temperatūros diapazonas.
Medžiaga: tetrafluoretilenas, nitrilo guma arba fluoro guma
Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
||||||||
|
|
Φd |
Φd |
L |
c/s |
Maksimalus ekstruzijos tarpas |
|||
100bar |
200Bar |
400BAR |
|||||||
5-7.9 |
ΦD+4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
8-18.9 |
ΦD+7,3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
19-37.9 |
ΦD+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
38–199,9 |
ΦD+15,1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
200–255,9 |
ΦD+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
256-649.9 |
ΦD+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
650–1000 |
ΦD+27,3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
> 1000 |
ΦD+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |

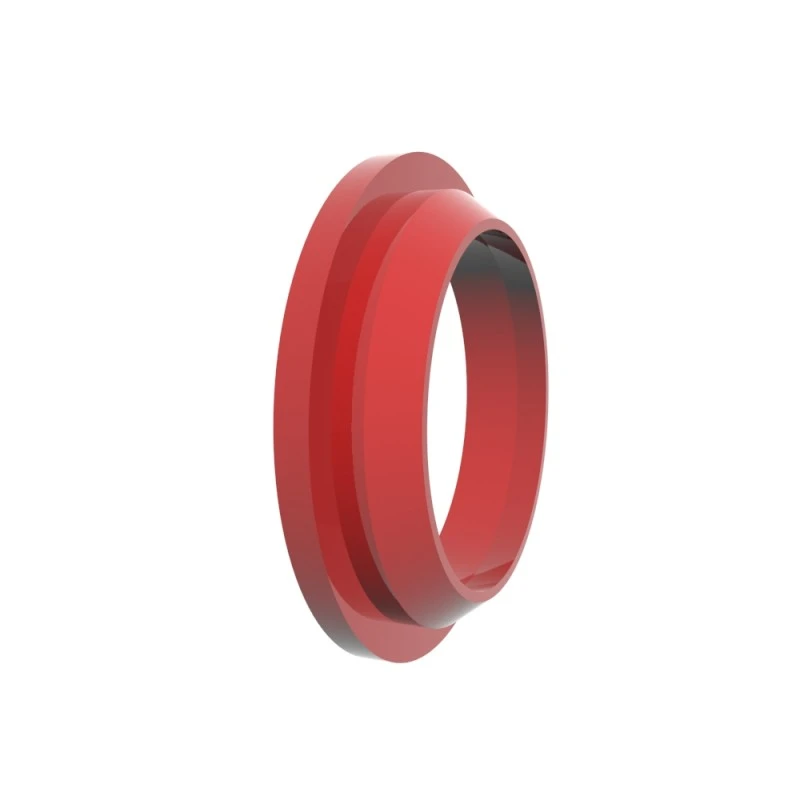

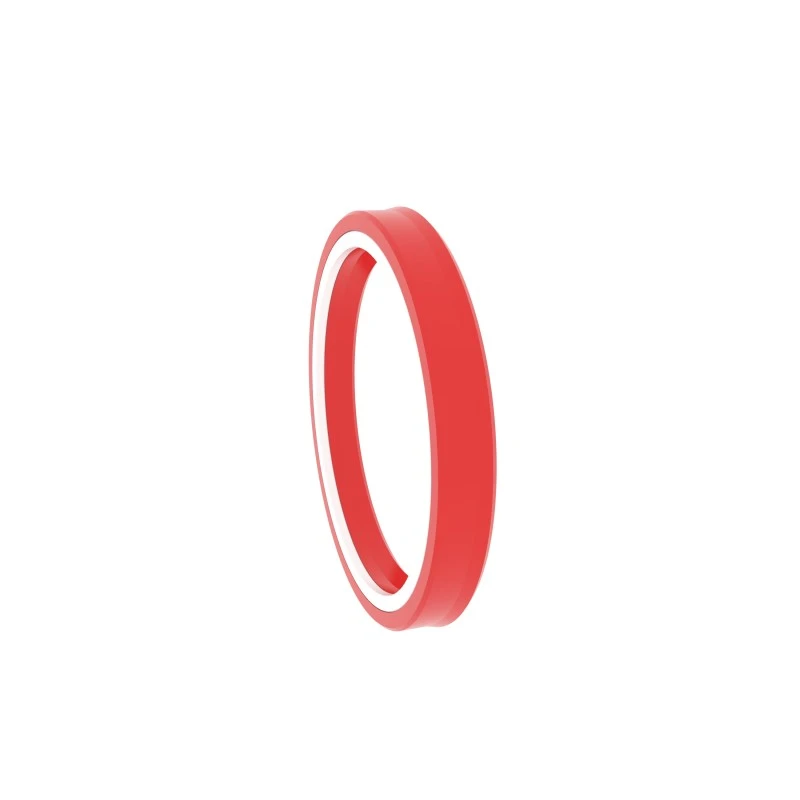

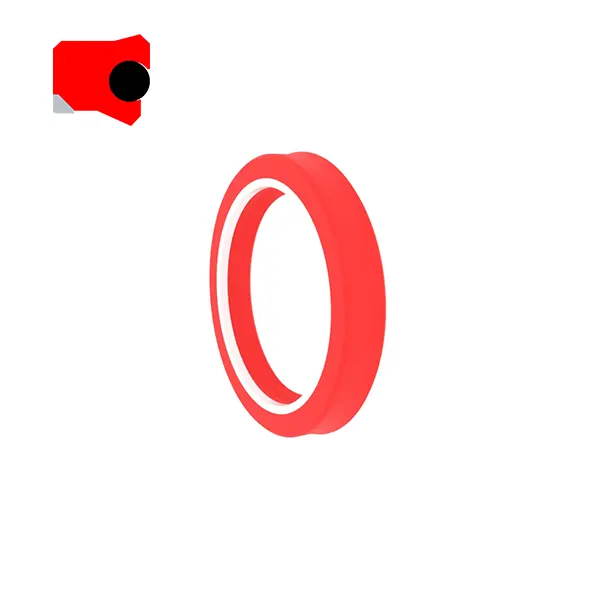

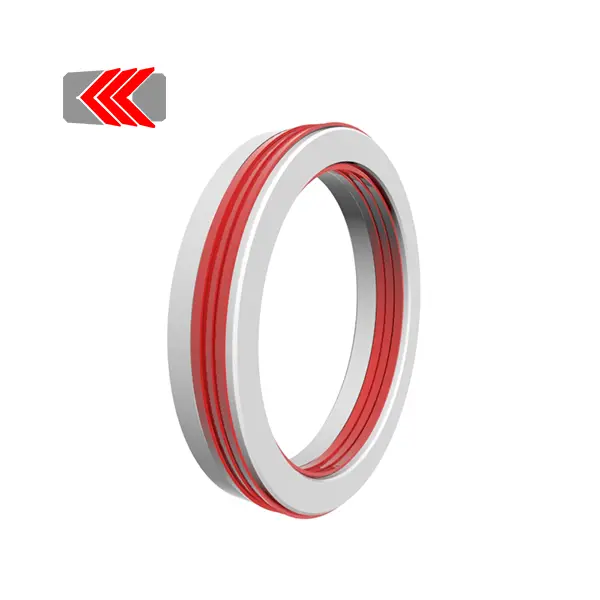

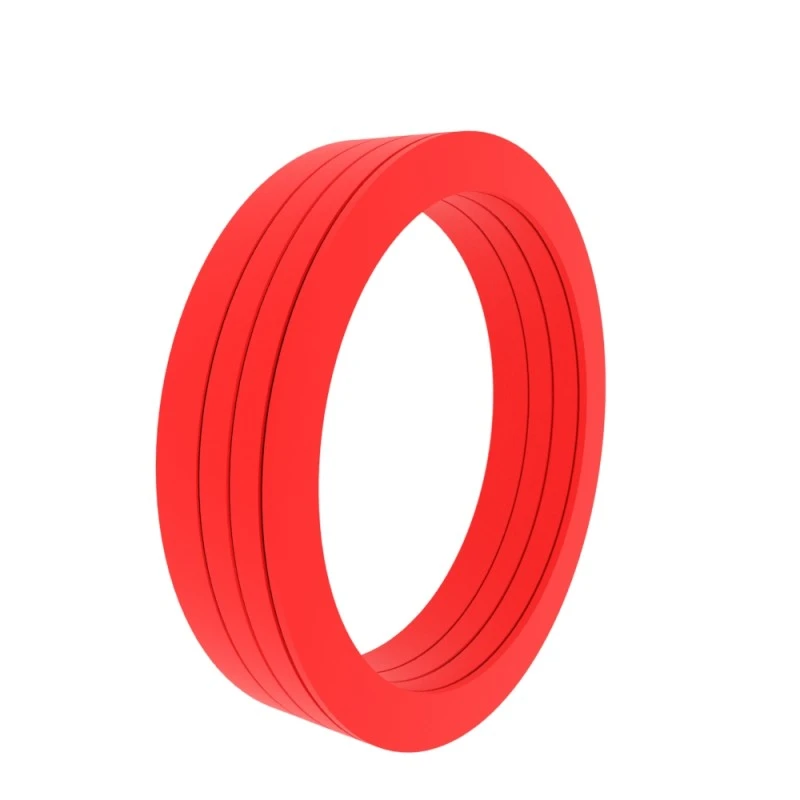

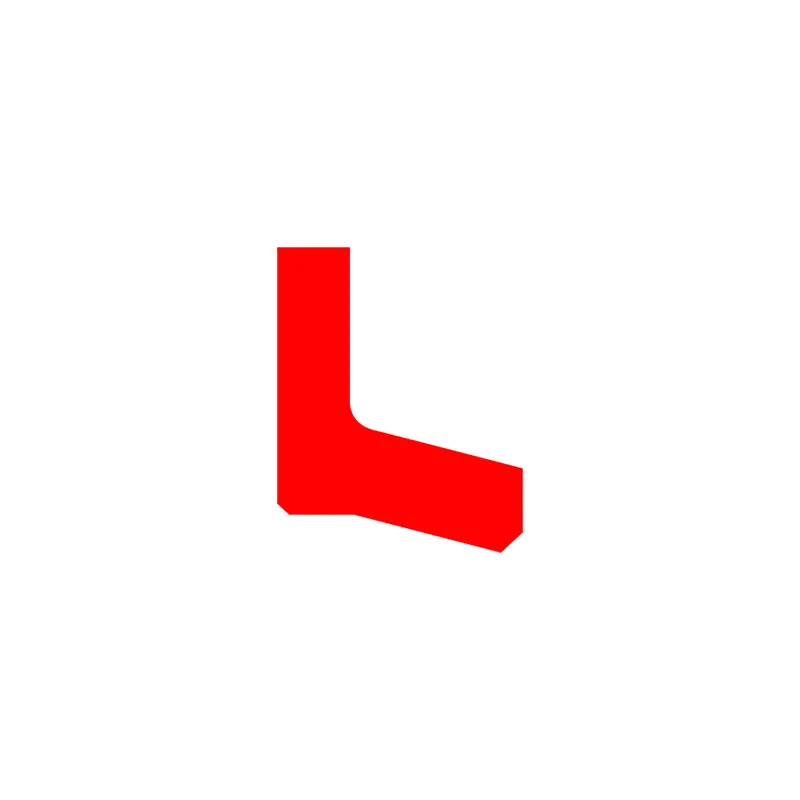

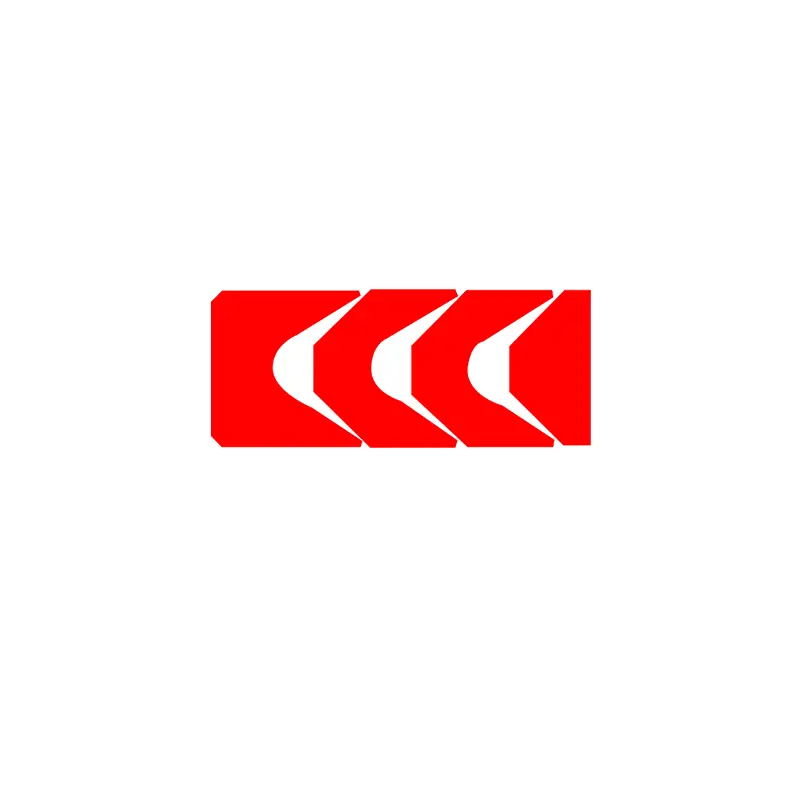

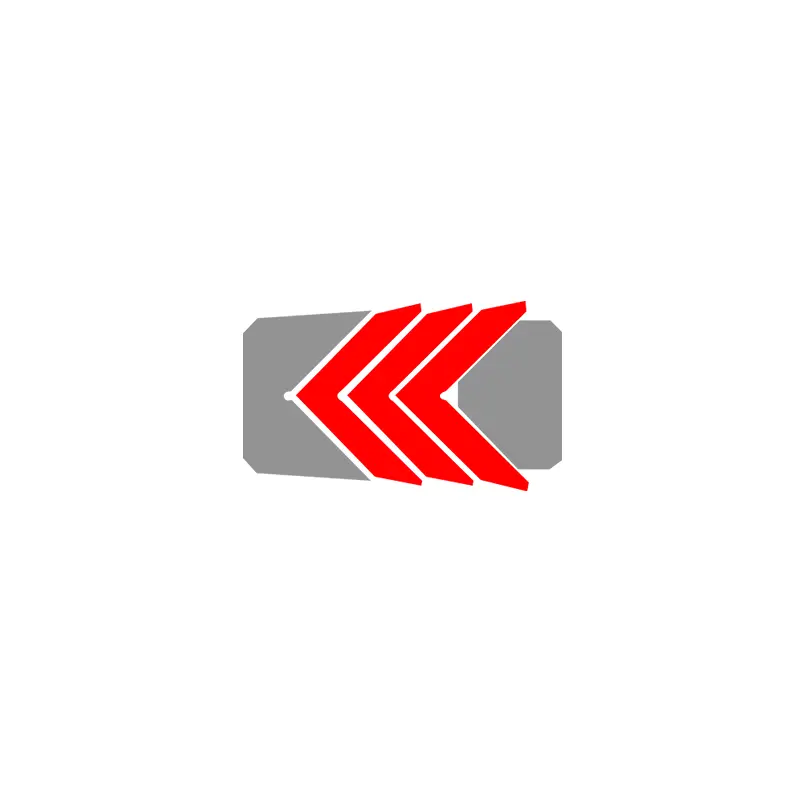

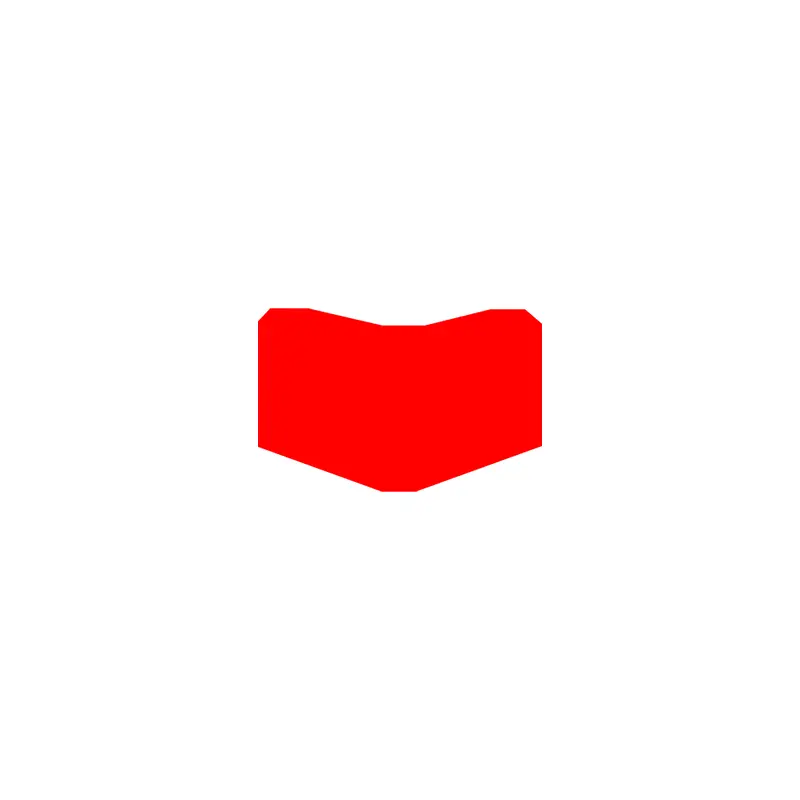

RCS110-112
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
TP profilio palaikymo ilgio santykis |
50%-95% |
|
Tolerancija |
|
Φd |
f8 |
Φd |
H10 |
Užsakymo pavyzdys
Modelis: RCS110-112
Griovo dydis: 100x120x32
Medžiaga: RC-PU-H+POM
Antspaudo tipas: RCS110-112, RCS126-128
Pagrindinė programa: sunkiosios pramonės mašinos, presai
Privalumai: Tinka seniems stūmokliniams strypams, atviro tipo lengvai montuojami šliaužtinukai
Medžiaga: poliuretanas, polioksimetilenas, nailonas

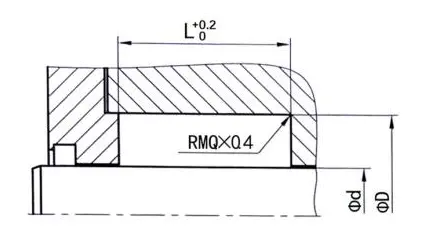

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
|||||
|
|
Φd |
Φd |
L |
c/s |
|
10-39.9 |
ΦD+10 |
16 |
5 |
|||
40–74,9 |
ΦD+15 |
25 |
7.5 |
|||
75-149.9 |
ΦD+20 |
32 |
10 |
|||
150–199,9 |
Φd+25 |
40 |
12.5 |
|||
200–299,9 |
ΦD+30 |
50 |
15 |
|||
300–599,9 |
ΦD+40 |
63 |
20 |
|||
> 600 |
ΦD+40 |
80 |
20 |
|||
> 1000 |
ΦD+50 |
100 |
25 |

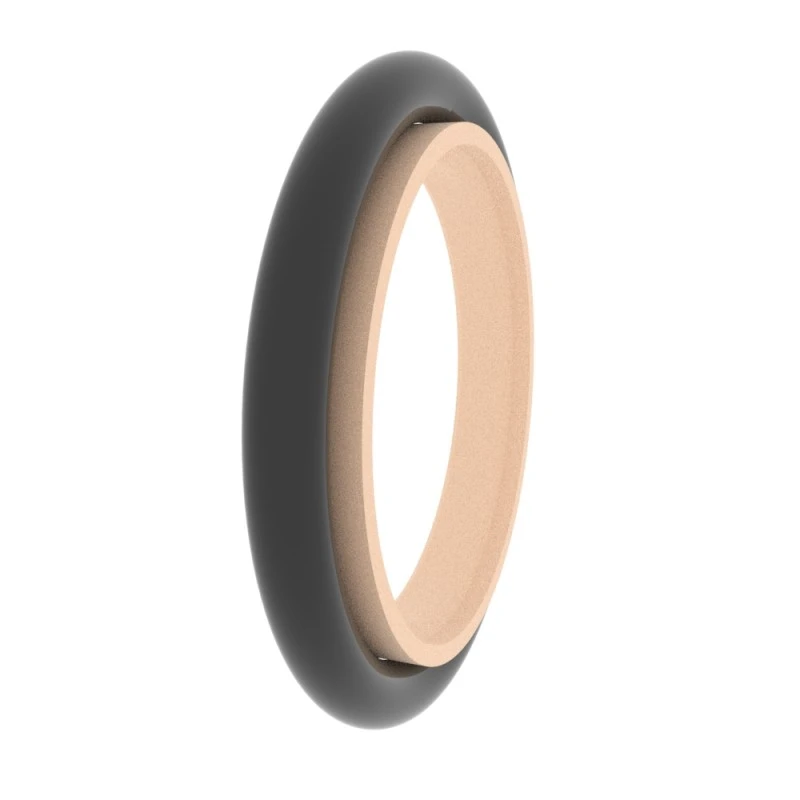

RCS119
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
TP profilio palaikymo ilgio santykis |
50%-95% |
|
Tolerancija |
|
Φd |
f8 |
Φd |
H10 |
Užsakymo pavyzdys
Modelis: RCS119
Griovo dydis: 100x109.4x7.1
Medžiaga: PTFE2+NBR
SEAL TIPAS: RCS119
Pagrindinis taikymas: chemijos pramonė, greitosios cilindrai ir padėties nustatymo mašinos. Maisto pramonė, farmacijos pramonė.
Privalumai: Atsparus aukštai temperatūrai ir įvairioms cheminėms terpėms, žemos trinties koeficientas, be šliaužimo, geros sausos trinties charakteristikos, žemos statinės ir trinties vertės.
Medžiaga: PTFE+lapų spyruoklė

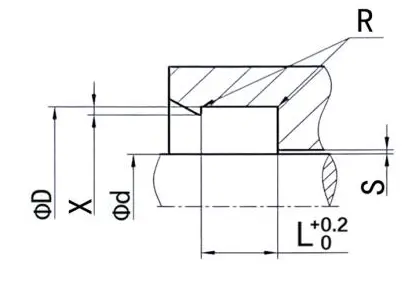

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
|||||||||
|
|
Φd |
Φd |
L |
R |
X |
Maksimalus ekstruzijos tarpas |
|||
100bar |
200Bar |
400BAR |
||||||||
10–19,9 |
D+4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
20-39.9 |
D+6,2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
40-119.9 |
D+9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
120–1000 |
D+12,2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
> 1000 |
D+19,0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
