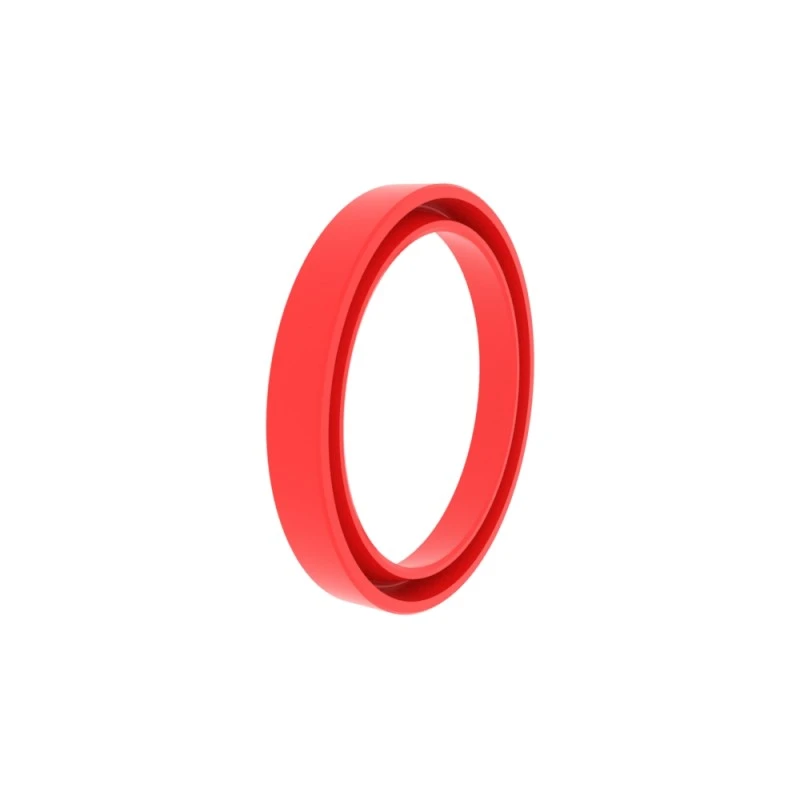

Kaip profesionalių sandarinimo tirpalų tiekėjas, RCA serijos dulkių sandariklių posūkio sandarikliai, kuriuos išleido Ruichen Seals, turi įvairių dizainų ir tikslinių funkcijų, visiškai patenkindama pagrindinius pramoninio lauko poreikius dulkių prevencijai, atsparumo slėgiui ir aplinkai pritaikant.
Kalbant apie techninį dizainą, dulkių sandariklio posūkio sandariklių serijos produktai yra orientuoti į lankstumą. Yra bendrieji sandarikliai (pvz., RCA101/104/105), kurie yra sumontuoti su išspaustais išoriniais skersmenimis, kurie yra suderinami su ISO 6195-standartiniais grioveliais ir tinkami kompaktiškiems erdvės scenarijams; Taip pat yra modelių su integruotais anti-ekstroliuojančių skeletų (pvz., RCA103/106), kurie padidina struktūrinį stabilumą esant dinaminėms apkrovoms per ašinio atviro griovelio projektą (ISO 6195-B). Dėl specialių darbo sąlygų RCA107 palaiko 30 ° pasvirusių griovelių montavimą ir yra suderinamas su imperatoriška ir metrine įranga, o RCA108 supaprastina senų cilindrų priežiūros procesą per flanšo fiksavimo projektą, žymiai sumažindamas transformacijos kainą.
Kalbant apie sandarinimo našumo optimizavimą, mes pageriname patikimumą per novatoriškas struktūras: RCA101 alyvos grąžinimo griovelių dizainas skatina alyvos refliuksą ir sumažina teršalų kaupimąsi; Dvigubos lūpos arba pagalbinė lūpų struktūra (RCA109/111/112 ir kt.) Yra derinama su tetrafluoretileno kombinuotu sandarikliu, kad būtų pasiektas dvigubo veiksmo dulkių ir alyvos barjeras; ir kompozicinis PTFE (politetrafluoretileno) medžiagos ir O žiedo (RCA115 ~ 119) dizainas dar labiau subalansuoja slėgio pasiskirstymą, yra atspari aukštai 250 ° C temperatūrai ir yra atspari cheminei korozijai, tinkama švariai aplinkai, pavyzdžiui, puslaidininkiams, maistui ir vaistui. Esant ekstremalioms darbo sąlygoms, RCA213 naudojamas kartu su DA serija, naudojant aukšto kietumo medžiagas, kad būtų atsparios lipnūs teršalai, tokie kaip purvas ir degutas, ir apsaugoti vidinį sandariklį nuo erozijos.
Kalbant apie taikymą, RCA serija yra plačiai pritaikyta inžinerinėms mašinoms, kasybos įrangai, hidraulinėms ir pneumatinėms sistemoms bei tikslioms pramonės laukams. Pavyzdžiui, RCA111/211 gali atlaikyti 1,6MPa aukštą slėgį, suteikdamas dvigubą apsaugą nuo hidraulinių cilindrų; RCA115 ~ 119 tapo pirmuoju pasirinkimu, norint prevencijos dulkėms dėl tikslios įrangos dėl jo nesukramdytos ir mažos trinties charakteristikų; „RCA108“ pateikia greitą senos įrangos priežiūrą, nereikia modifikuoti griovelio. Kalbant apie medžiagą, mes reikalaujame suteikti vienodą svarbą aplinkos apsaugai ir veiklai. „PTFE“ modifikavimo technologija atsižvelgia ir į savarankiškumą, ir atsparumą susidėvėjimui. O žiedo elastomerai (pvz., NBR) užtikrina sandarinimo stabilumą. Kai kurie modeliai (pvz., RCA119) naudoja formulę be silikono, kad atitiktų griežtus švarių dirbtuvių reikalavimus. Daugelį metų „Ruichen Seals“ visada siekė „tikslaus adaptacijos ir ilgalaikės apsaugos“. Per RCA seriją tai padeda klientams susidoroti su tokiais iššūkiais kaip dulkių įsiskverbimas, alyvos nutekėjimas ir aukštos temperatūros korozija, užtikrinant patikimas garantijas efektyviam įrangos veikimui.
Produkto funkcijos ir programos:
Pagrindinis taikymas: standartinis naftos cilindro dulkių atsparus dulkėms
Privalumai: Dulkių sandariklių posūkio sandarikliai yra lengvai montuojami, pasižymi puikiu kovos su teritorija ir dulkėms atsparų efektą. Jie nejudės priešinga kryptimi ertmėje, o tarp sandariklio žiedo ir dulkėms atsparaus žiedo nebus jokio slėgio atidarymo.
Medžiaga: poliuretanas, guma
Konkrečios taikymo sritys:
BENDRASIS DURTO PROPROON (RCA101 ~ 105/113/114): Plačiai naudojamas inžinerinėse mašinose ir automatizavimo įrangoje, siekiant atsispirti dulkių įsibrovimui.
Sunkiųjų ir priežiūros scenarijai (RCA103/106/108): „Skeleton“ atrama ir flanšo tvirtinimo dizainas yra tinkami didelės apkrovos scenarijams, tokiems kaip kasybos mašinos ir senas cilindrų transformacija.
Tikslumas ir atšiauria aplinka (RCA115 ~ 119): puslaidininkis, maistas ir vaistai bei kitos pramonės šakos atitinka jokio šliaužimo, mažos trinties ir atsparumo korozijai reikalavimus.
Kelių standartų suderinamumas: RCA107 palaiko britų įrangą, o RCA serija visiškai apima ISO 6195 standartinius griovelius, kad supaprastintų atrankos procesą.

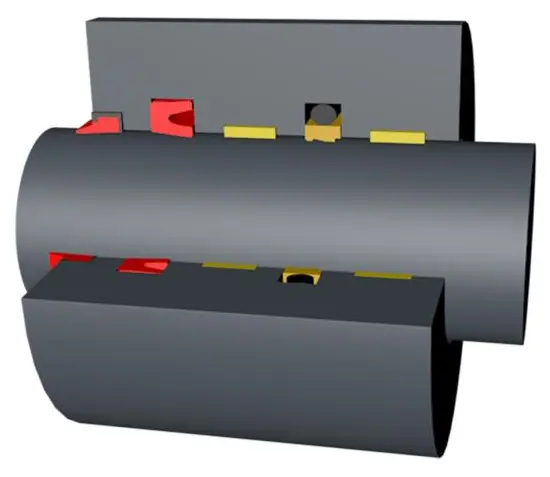

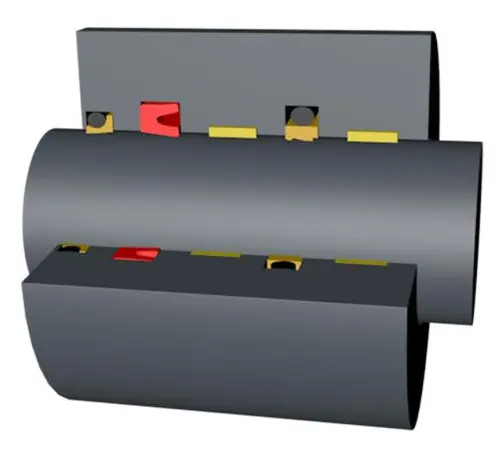

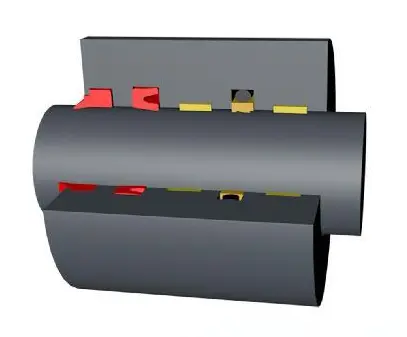

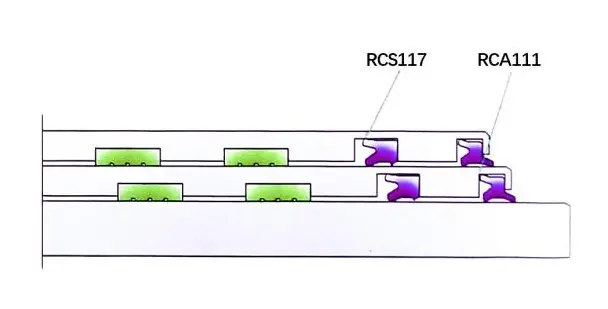

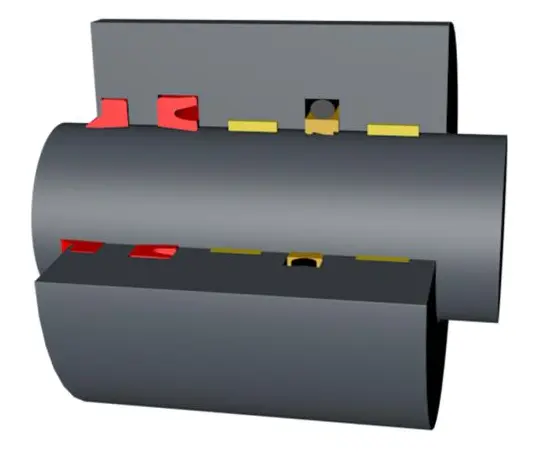

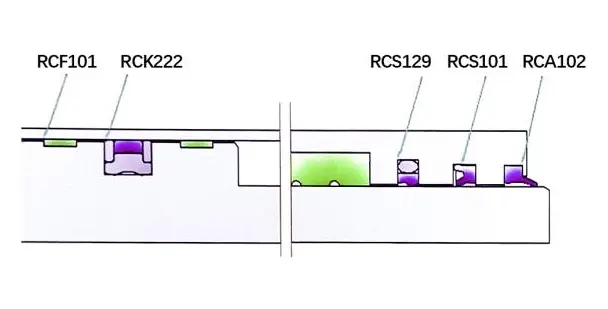

Taikymo sandarinimas ir cilindrų dizainas
Sunkioji pramonė: Pramonės pavyzdžiai: sunkūs staklės (kalimo mašinos, hidrauliniai presai, lenkimo mašinos ir kt.), Metalurgija (valcavimo malūnai, AGC cilindrai ir kt.), Kasyba (hidraulinės atramos, kasybos įranga ir kt.), Sunkiosios statybinės mašinos (kranai, ekskavatoriai ir kt.)

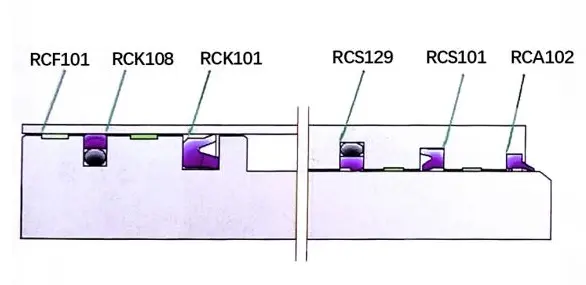

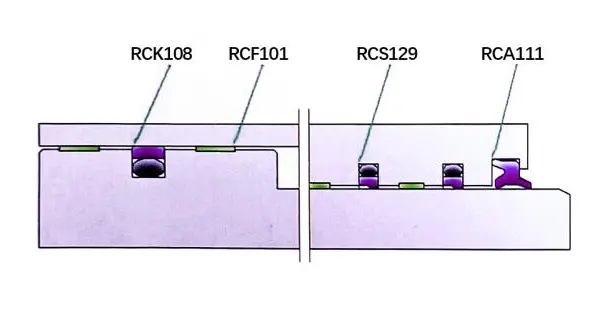

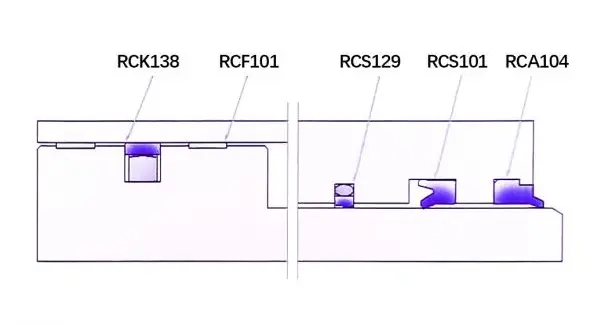

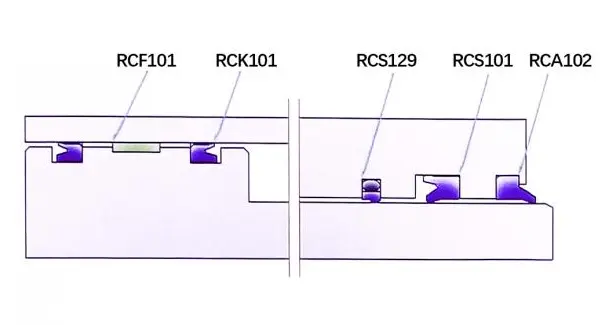

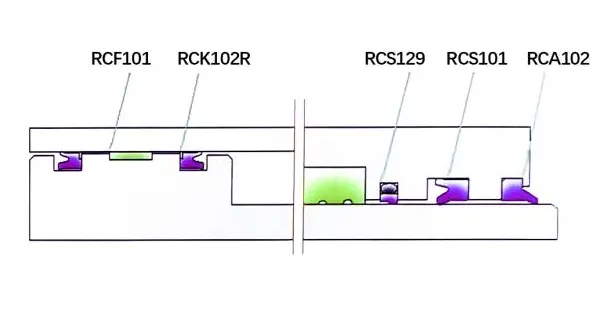

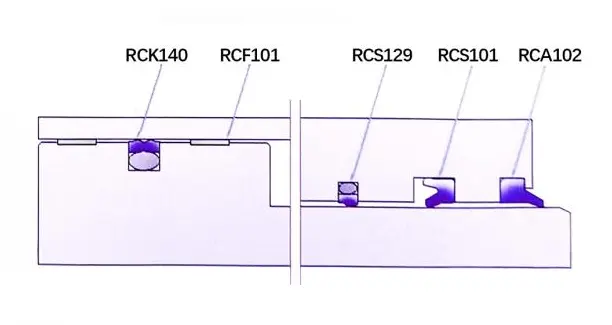

Rekomenduojamas sandarinimo dizainas:
Sunkus kalimo mašina
Metalurgija AGC
Hidraulinės atraminės stulpelio cilindras
Hidraulinis palaikymo sargybinis lizdas
Krano kėlimo cilindras
Krano lufo cilindras
Vidutinė pramonė: Pramonės pavyzdžiai: Kėlimo įranga, žemės ūkio mašinos, lengvo transporto įrankiai, kėlimo platformos, staklės (lenkimo mašinos, injekcijos formavimo mašinos, malimo mašinos ir kt.), Šakiniai, atmetimo sunkvežimiai

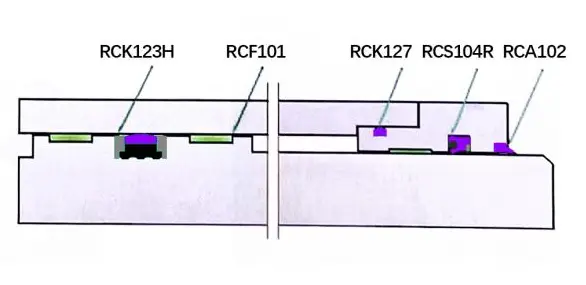

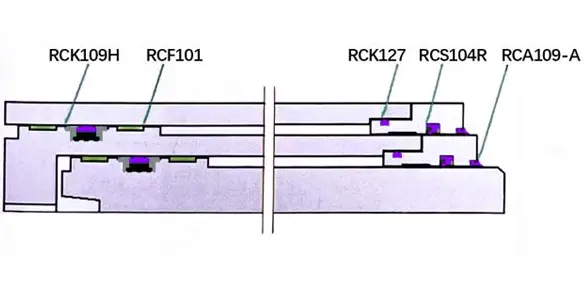

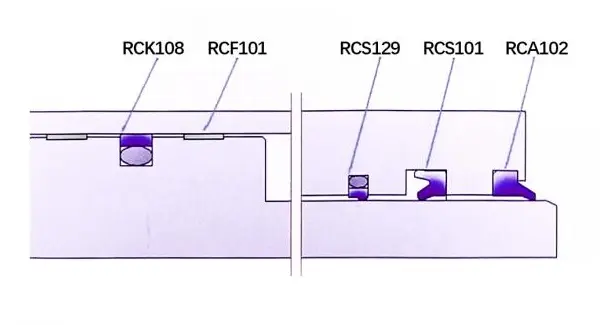

Rekomenduojamas sandarinimo dizainas:
Lenkimo mašina
Savivartis sunkvežimių kėlimo įtaisas
Žemės ūkio mašinos
Kėlimo platforma
Šviesos pramonė: Pramonės pavyzdžiai: staklės, šakiniai krautuvai, įpurškimo liejimo mašinos, žemės ūkio mašinos, lukštai

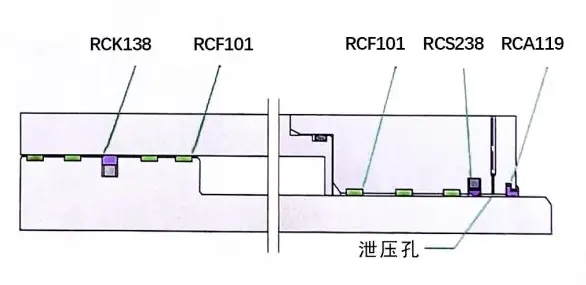

Rekomenduojamas sandarinimo dizainas:
Mažas šakinis krautuvas
Įpurškimo liejimo mašina

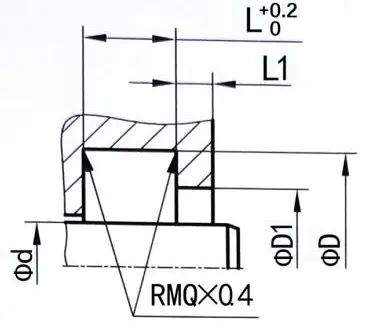

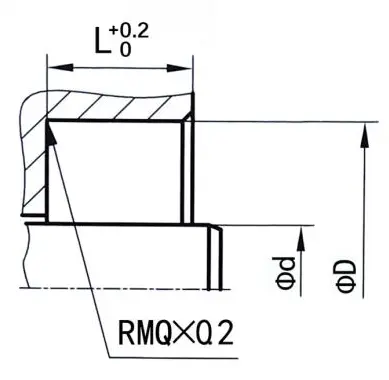

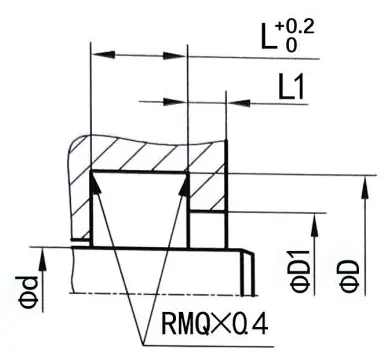

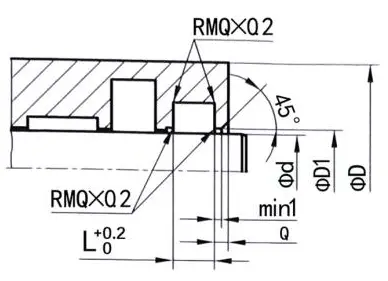

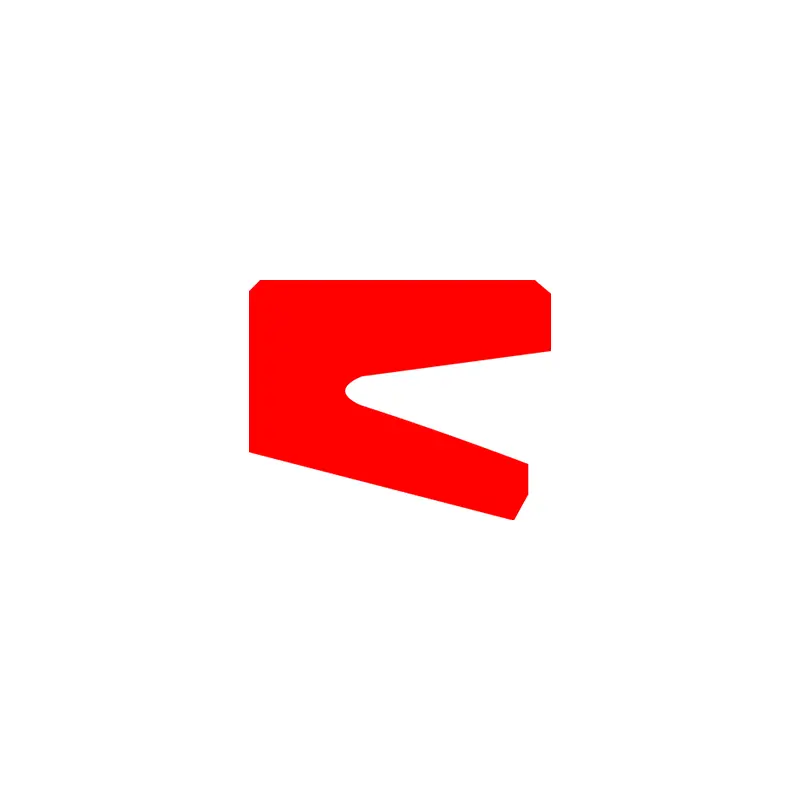

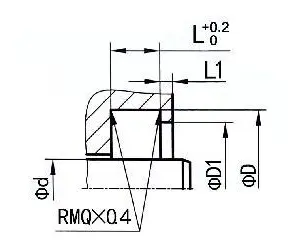

Dulkių sandariklio griovelis

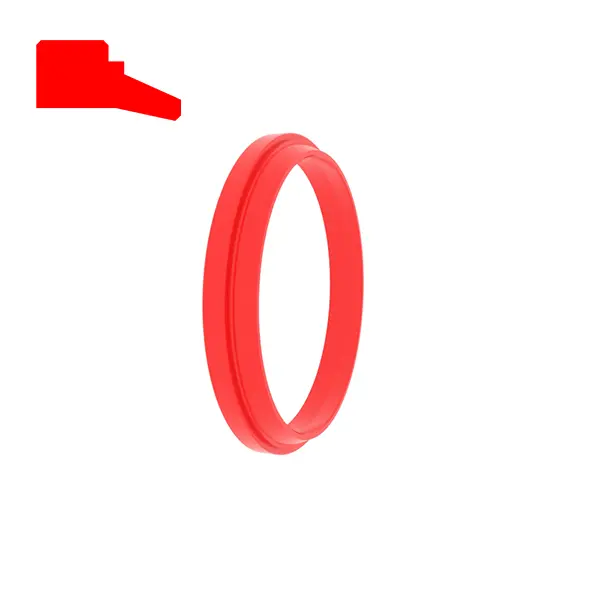

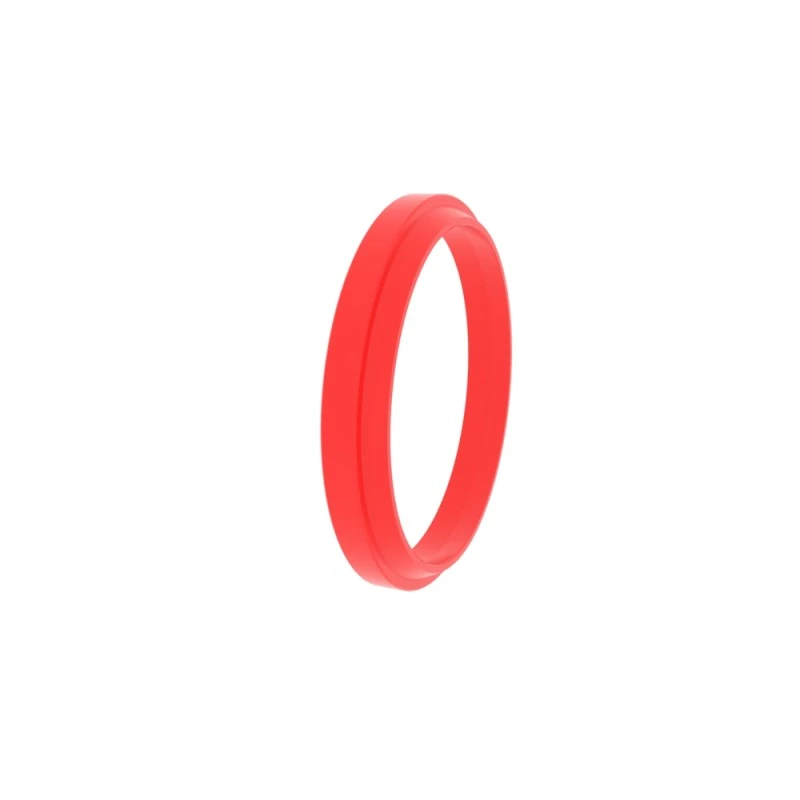

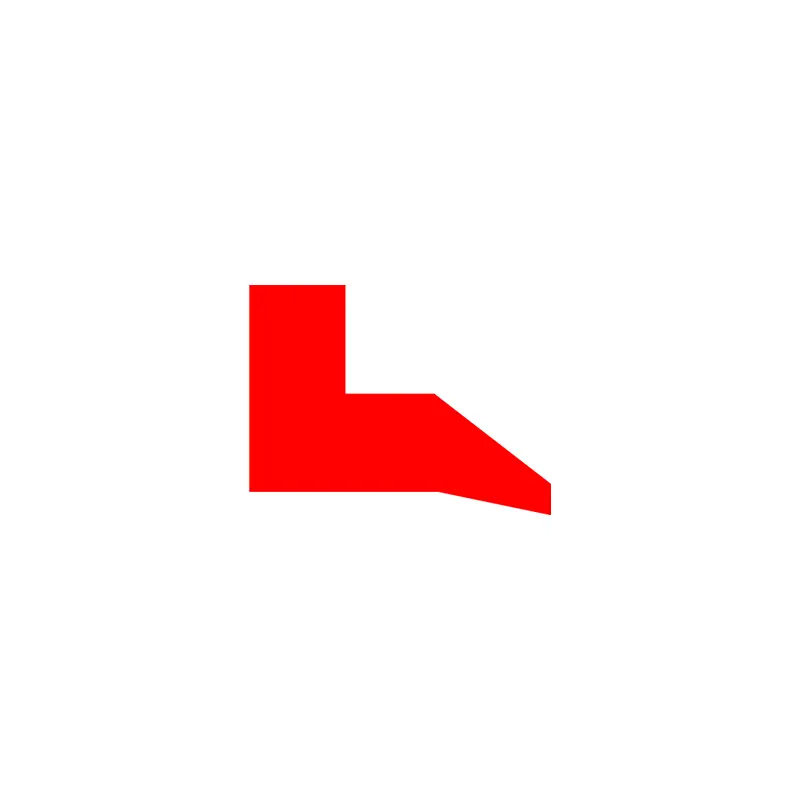

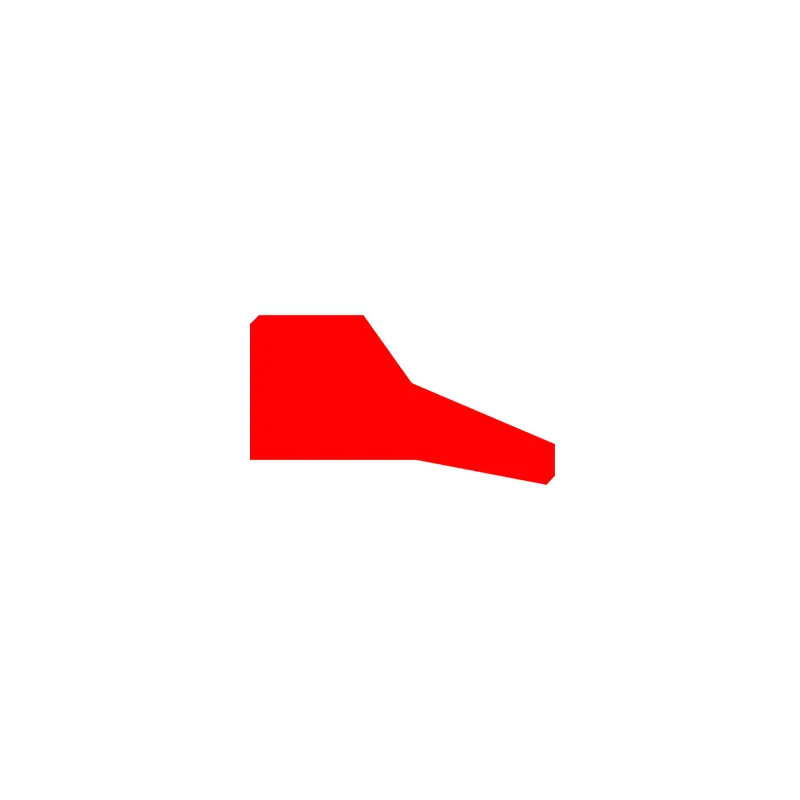

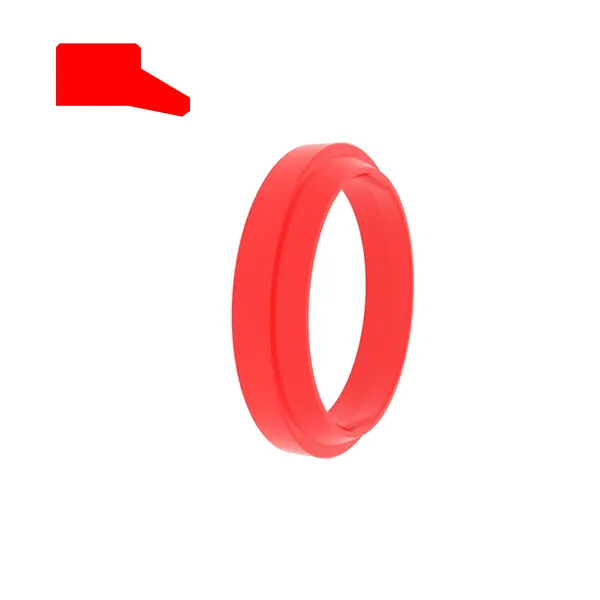

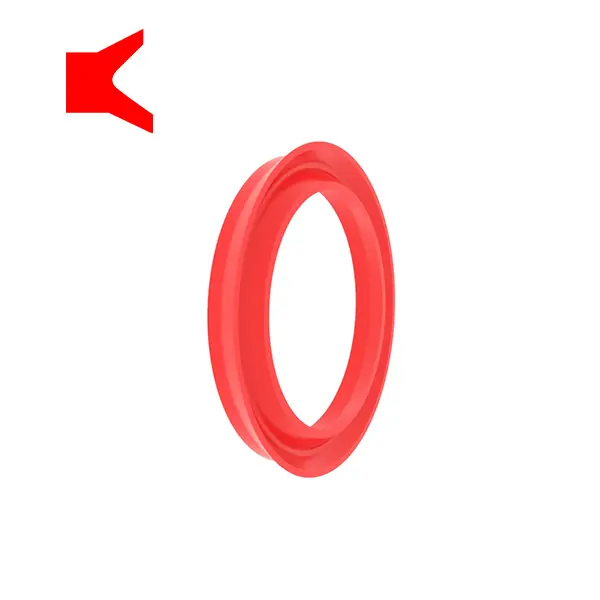

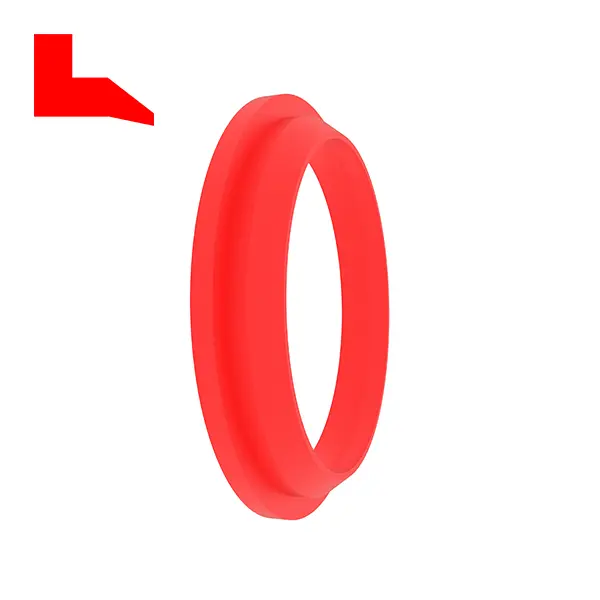

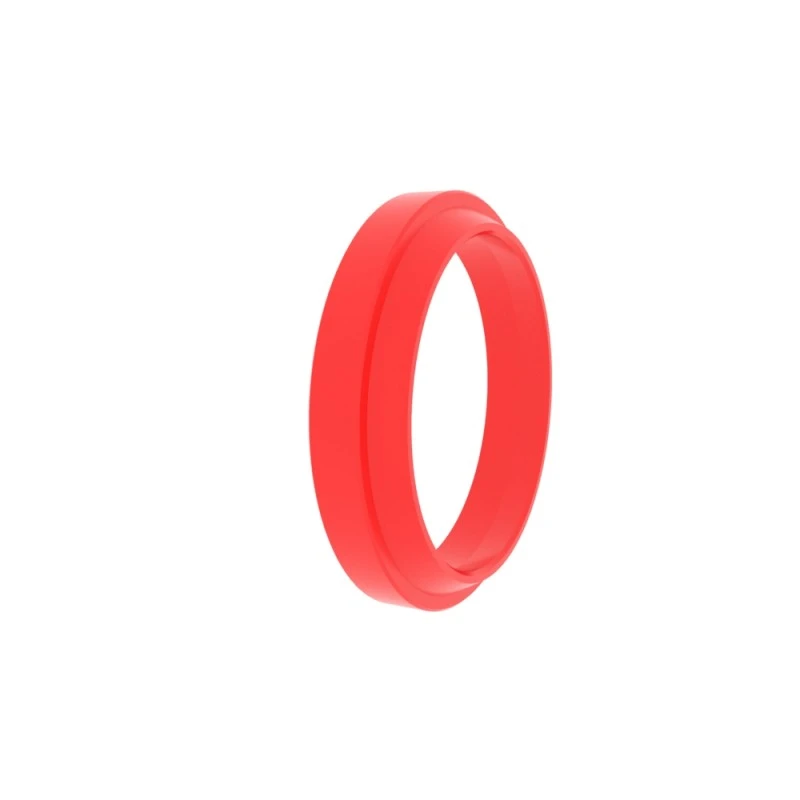

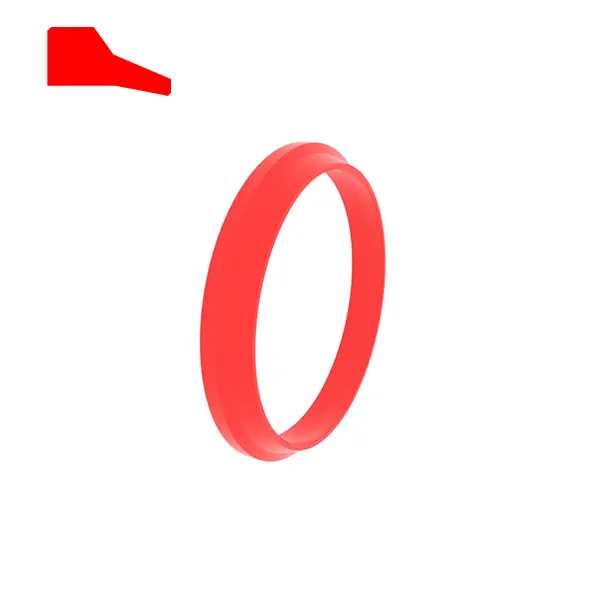

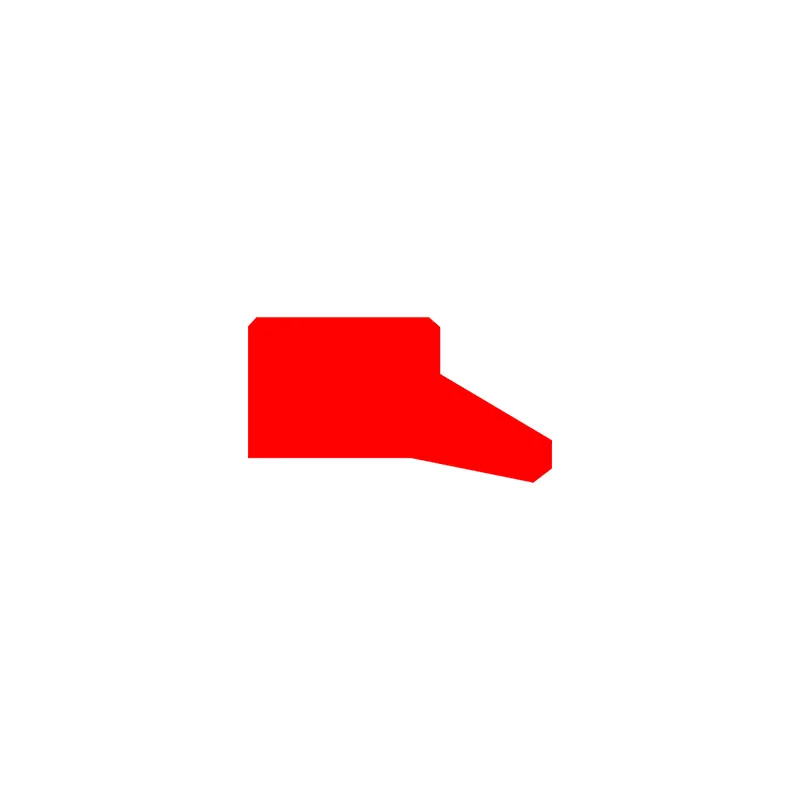

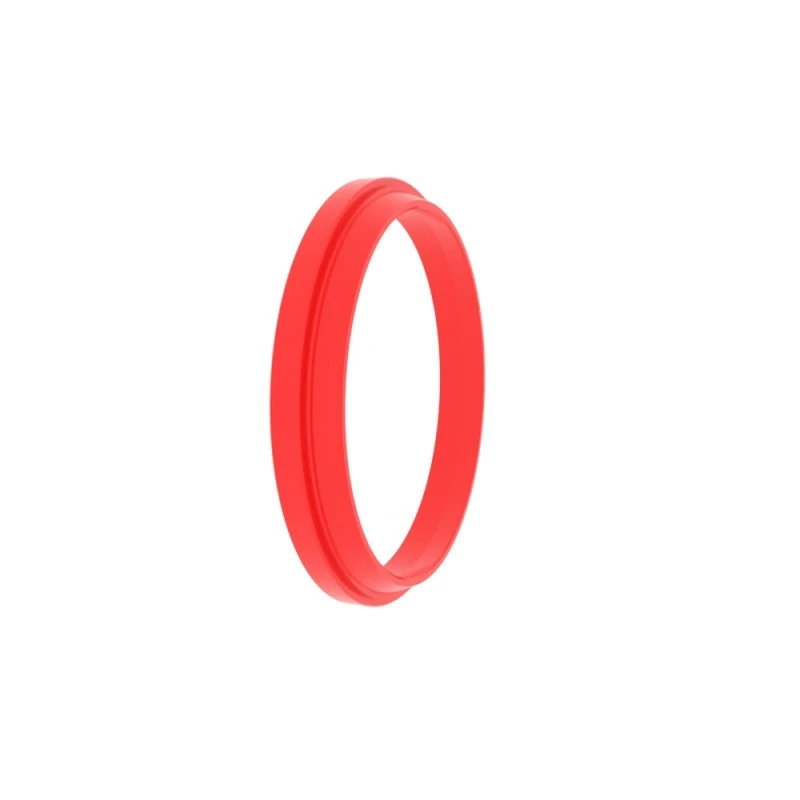

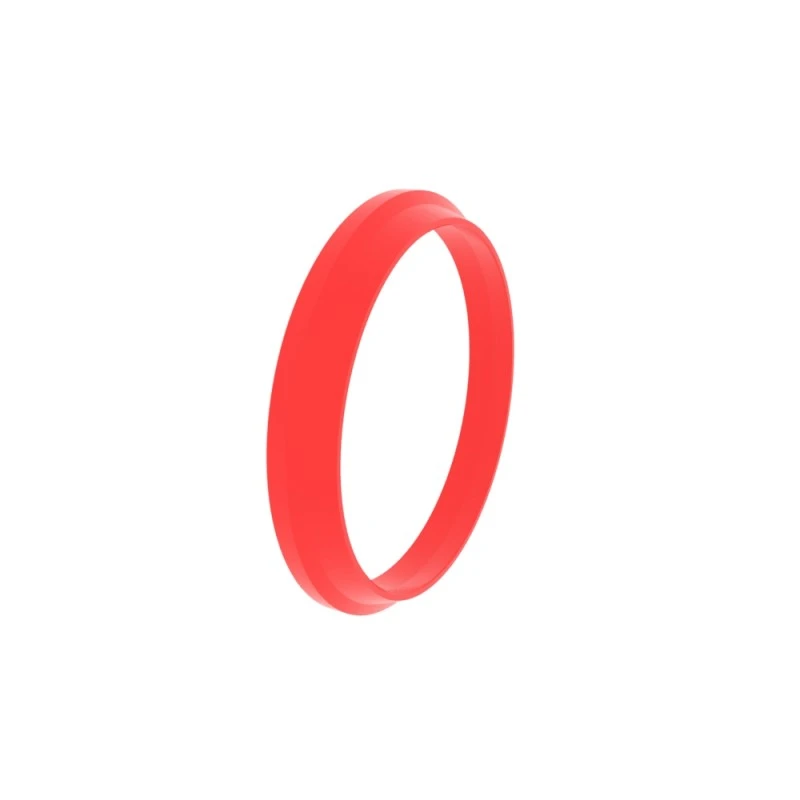

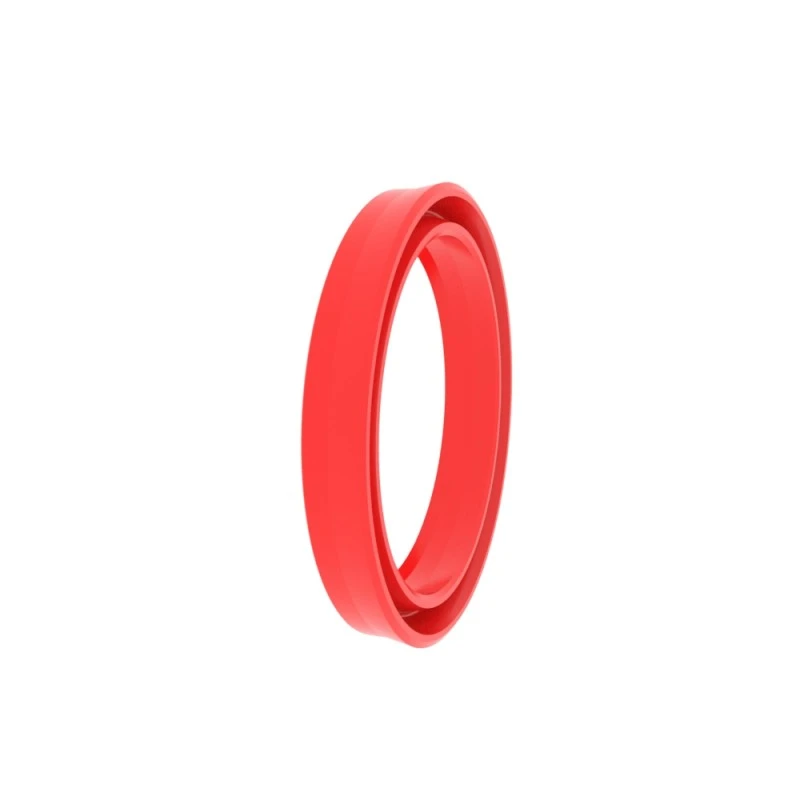

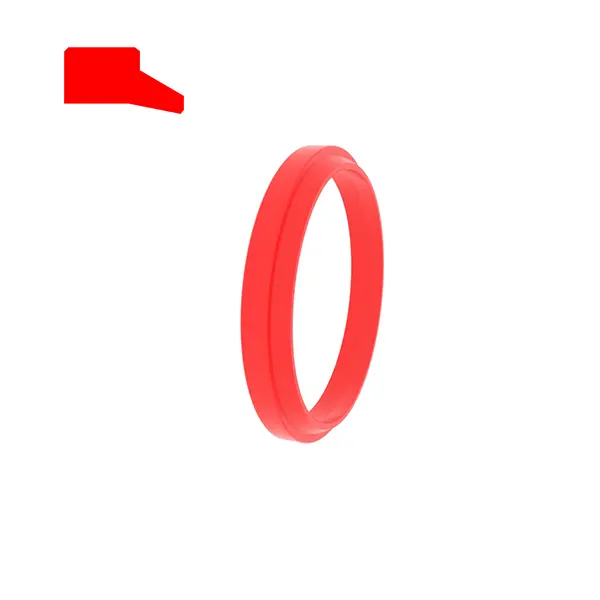

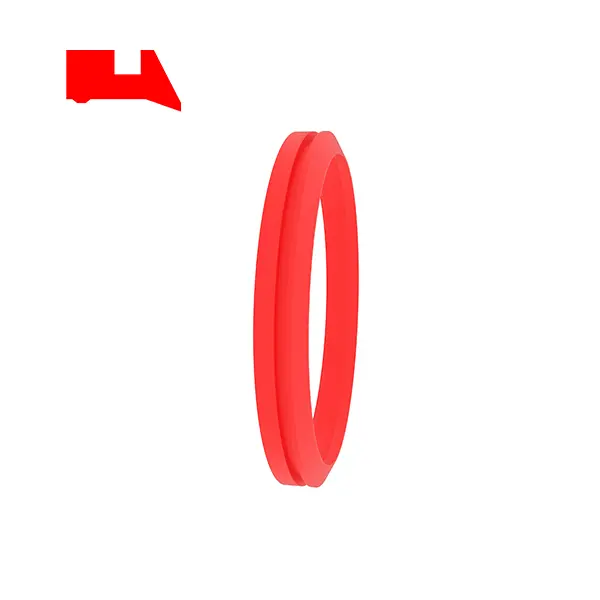

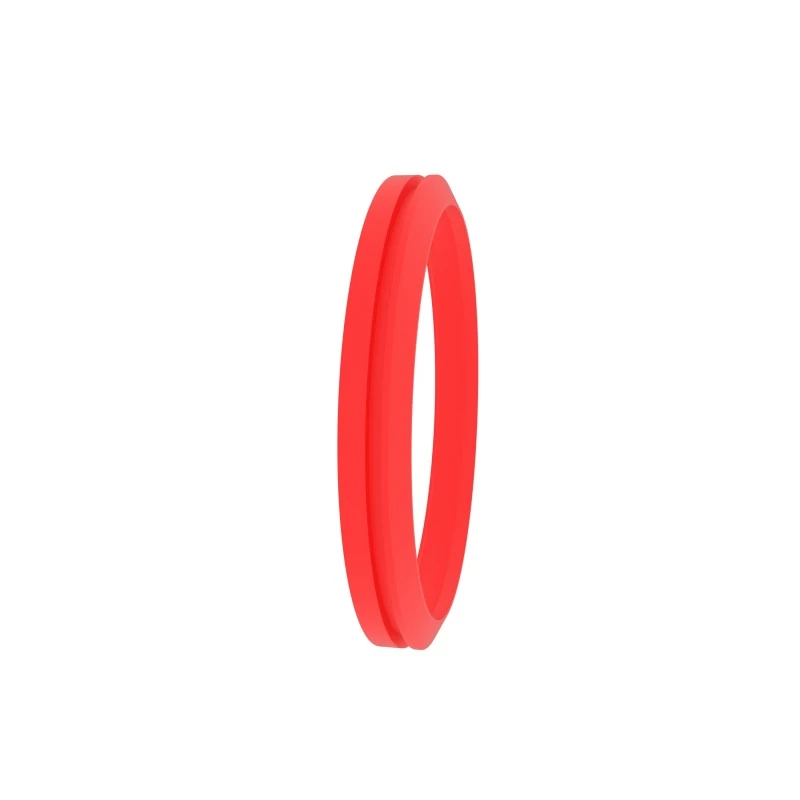

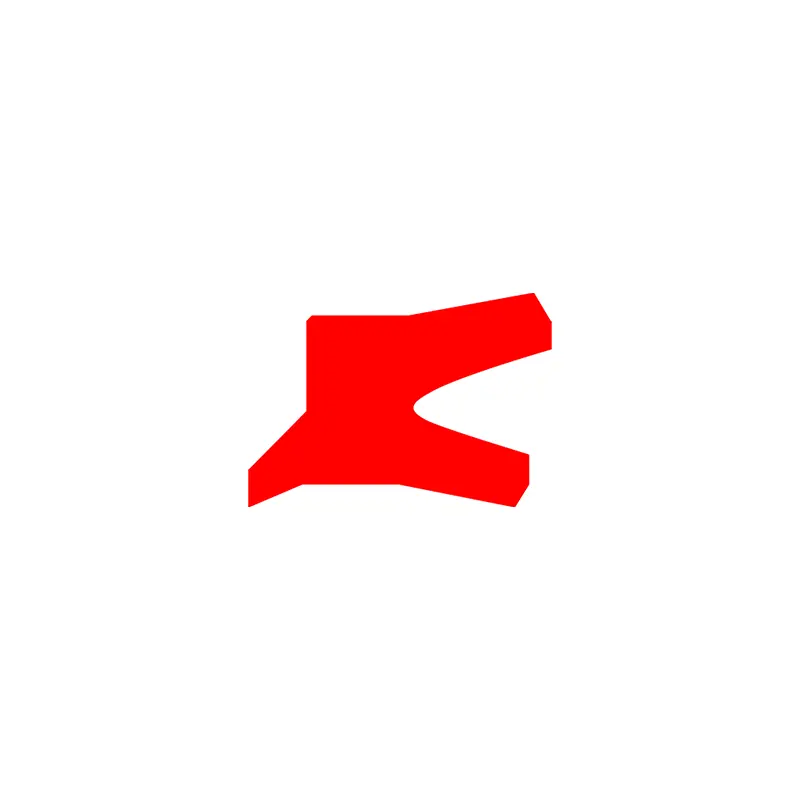

RCA101
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
H ...... bendras dulkių sandariklio aukštis
| Paviršiaus apdaila | R tmax (μm) | Ra (μm) |
| Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Griovo dugnas Griovelio pusė | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profilio palaikymo ilgio santykis | 50%-95% |
|
| Tolerancija | |
| ΦD1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Užsakymo pavyzdys
Modelis: RCA101
Griovo dydis: 100x108x4/7
Medžiaga: RC-PU-H
Antspaudo tipas: RCA101, RCA104
Pagrindinis taikymas: standartinė naftos cilindrų apsauga nuo dulkių
Privalumai: Paprastas montavimas, puikus kovos su trimis ir dulkėms atsparus efektas, ertmėje nėra atvirkštinio ovemento, nėra slėgio atidarymo tarp sandarinimo žiedo ir dulkių žiedo.
Medžiaga: poliuretanas, guma
| Sandariklio griovelių pavyzdžiai | Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | ΦD+8 | ΦD+6 | 4 | 1 | 7 | |||
|

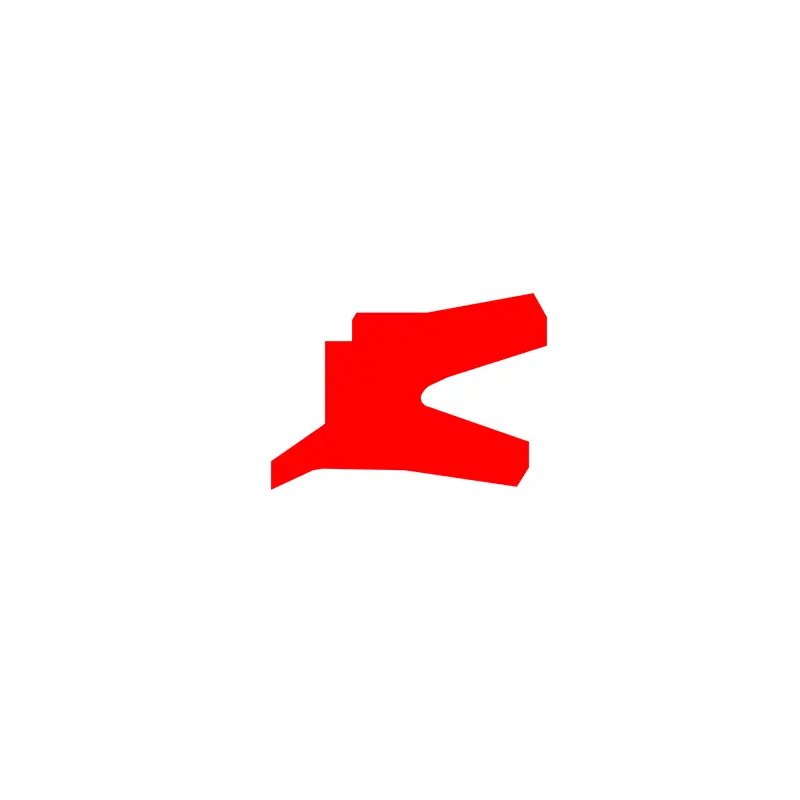

RCA104
|
100.1-149.9 | Φd+12 | ΦD+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | ΦD+15 | Φd11 | 6.5 | 2 | 13 | |||

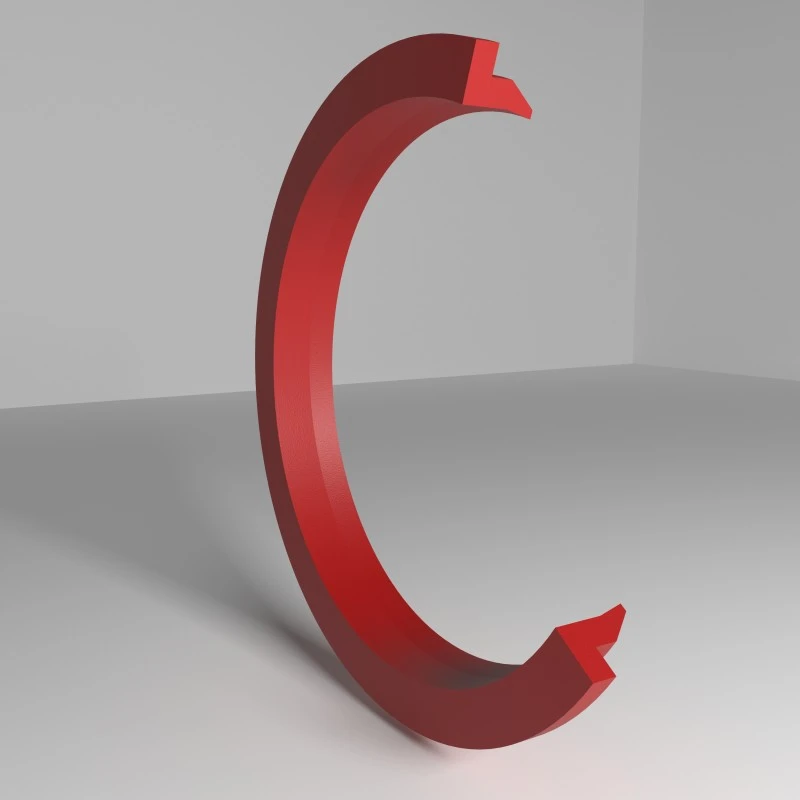

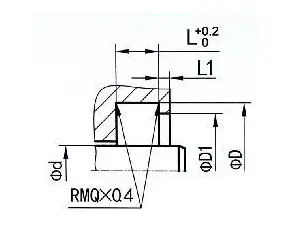

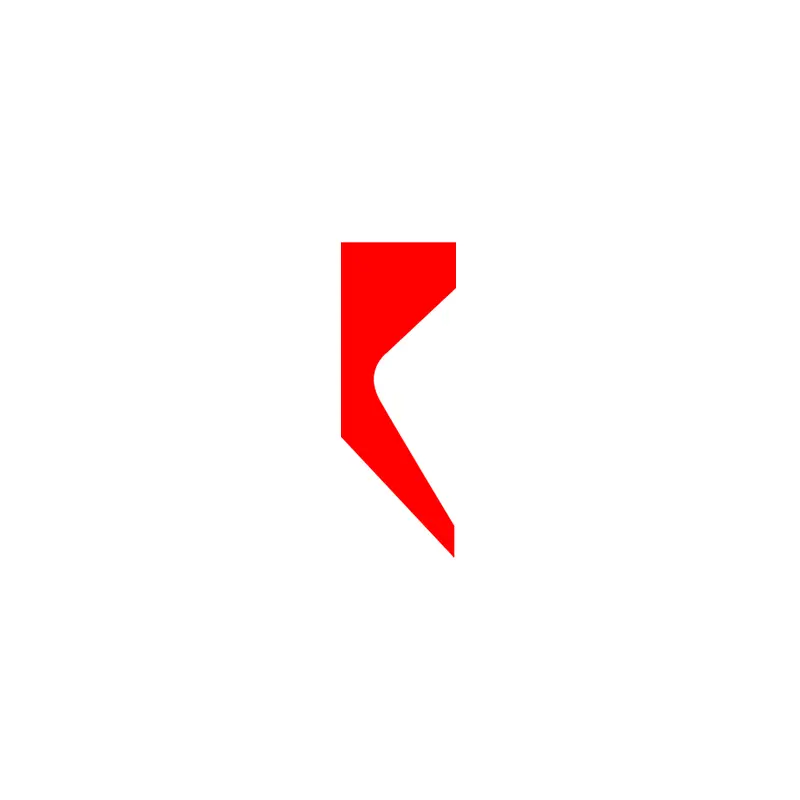

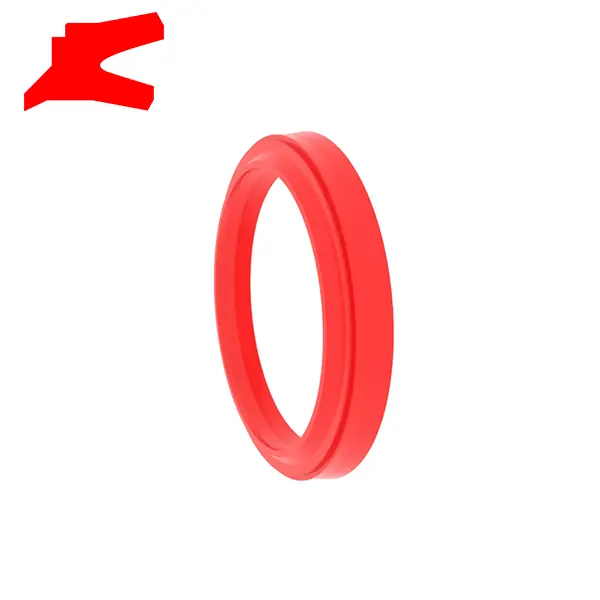

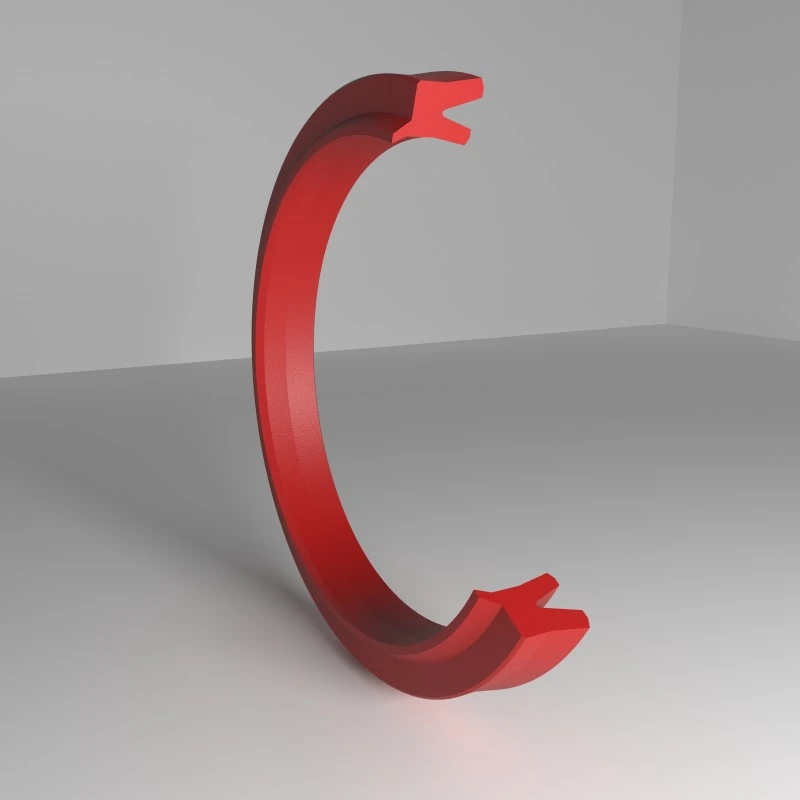

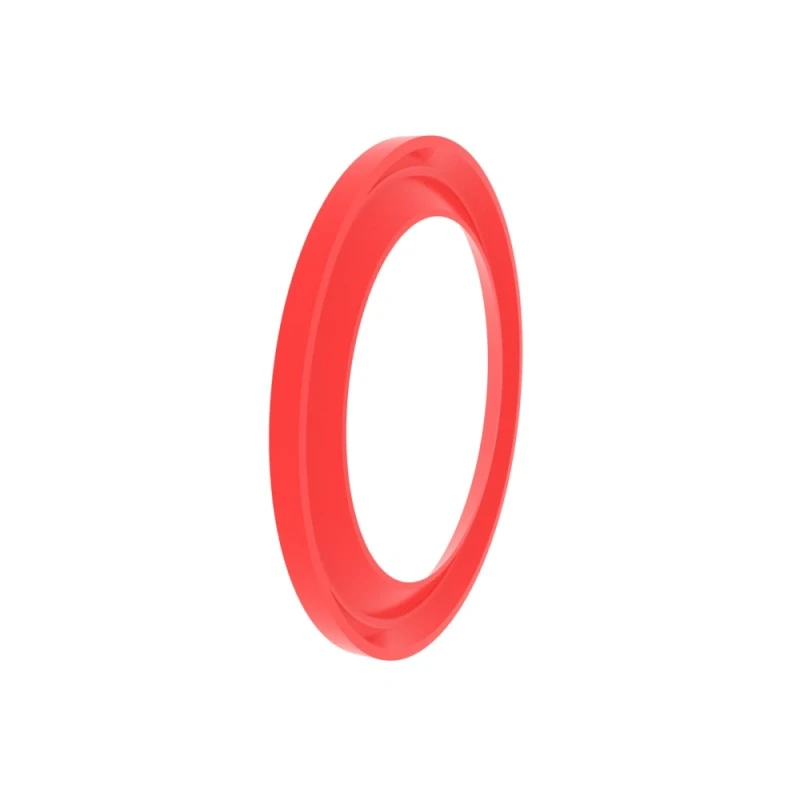

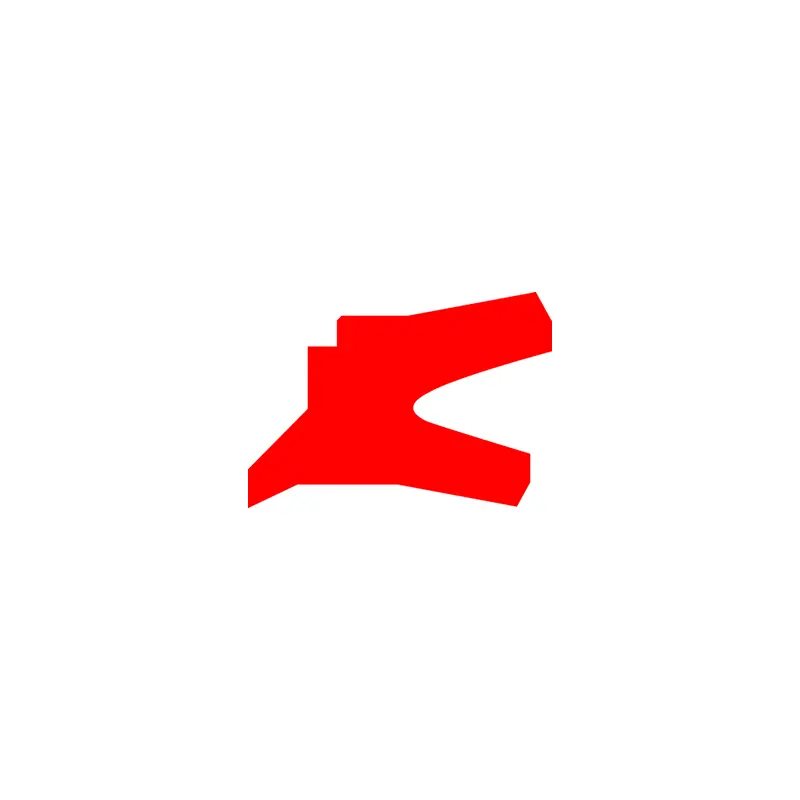

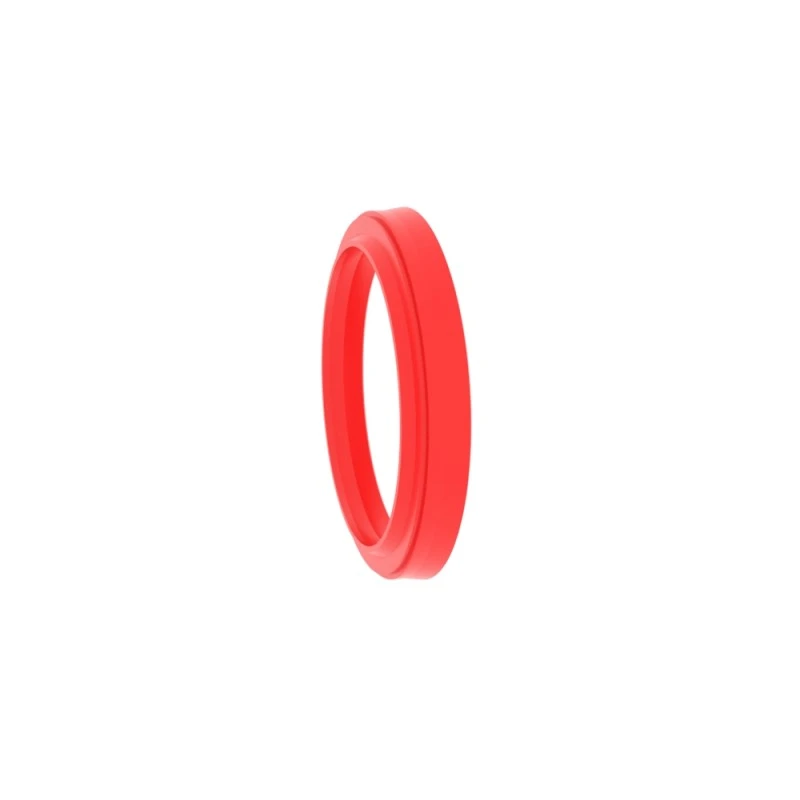

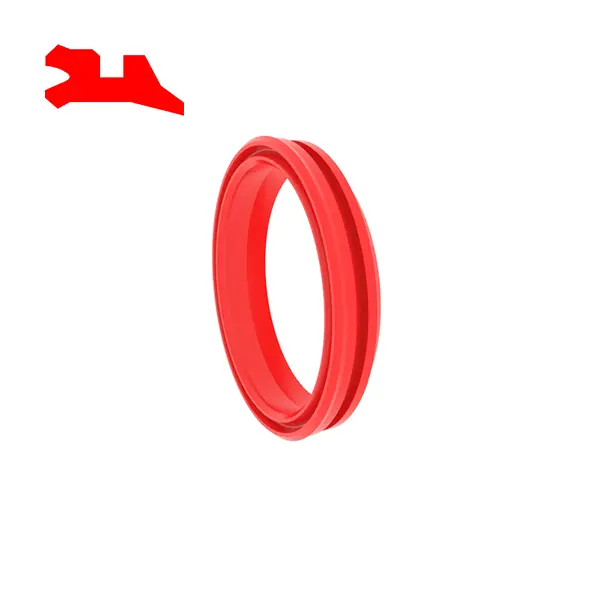

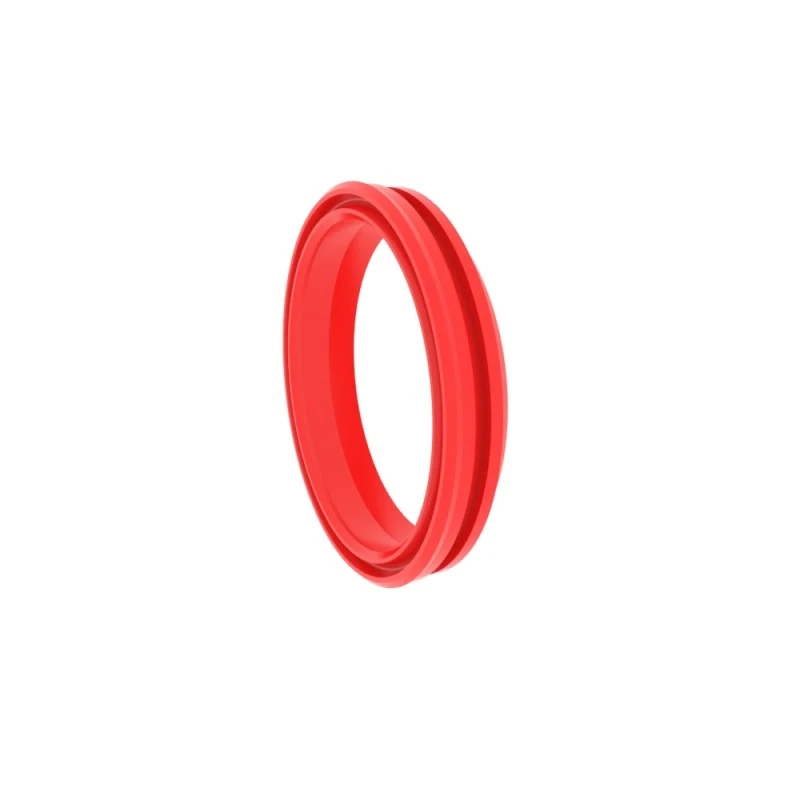

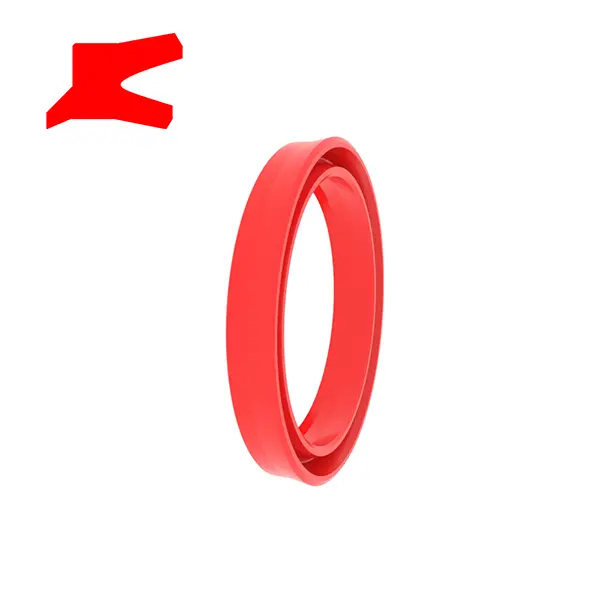

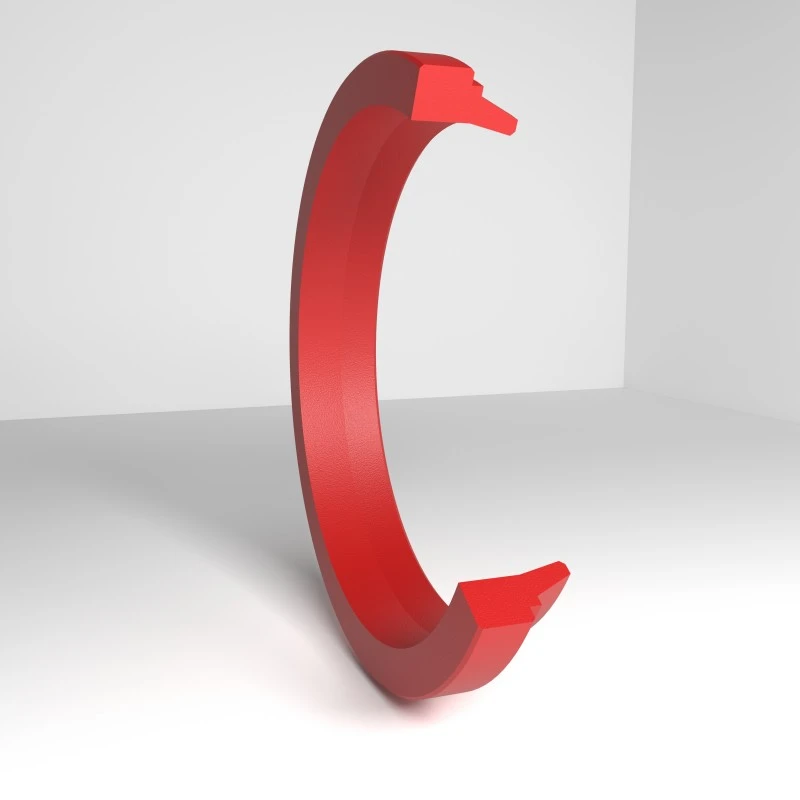

RCA102
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
H ...... bendras dulkių sandariklio aukštis
| Paviršiaus apdaila | R tmax (μm) | Ra (μm) |
| Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Griovo dugnas Griovelio pusė | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profilio palaikymo ilgio santykis | 50%-95% |
|
| Tolerancija | |
| ΦD1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Užsakymo pavyzdys
Modelis: RCA102
Griovelio dydis/bendras dulkių sandariklis Aukštis: 100x115x8.5
Medžiaga: RC-PU-H
Antspaudo tipas: RCA102, RCA105, RCA211
Pagrindinė programa: daugiausia naudojama su stumdomais kombinuotais sandarikliais
Privalumai: Geras trinties našumas, RCA211 dvikryptis sandariklis
Medžiaga: (ypač didelis kietumas) poliuretanas, guma
| Sandariklio griovelių pavyzdžiai | Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|

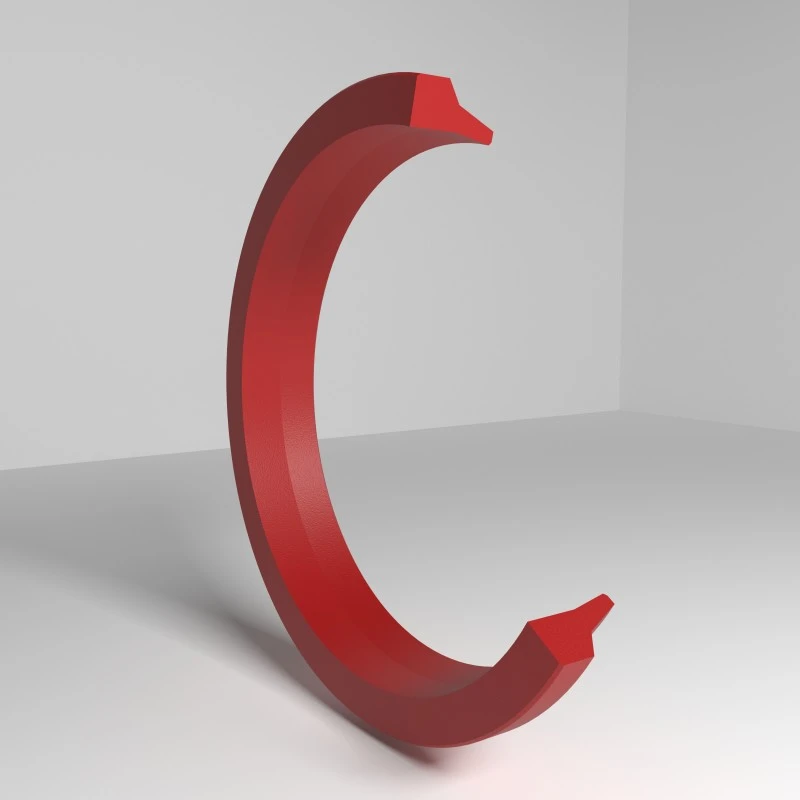

RCA105
|
6-49.9 | ΦD+8 | ΦD+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50–99,9 | ΦD+10 | ΦD+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | ΦD+15 | ΦD+7,5 | 8.5 | ≥2 | 11.5 | |||

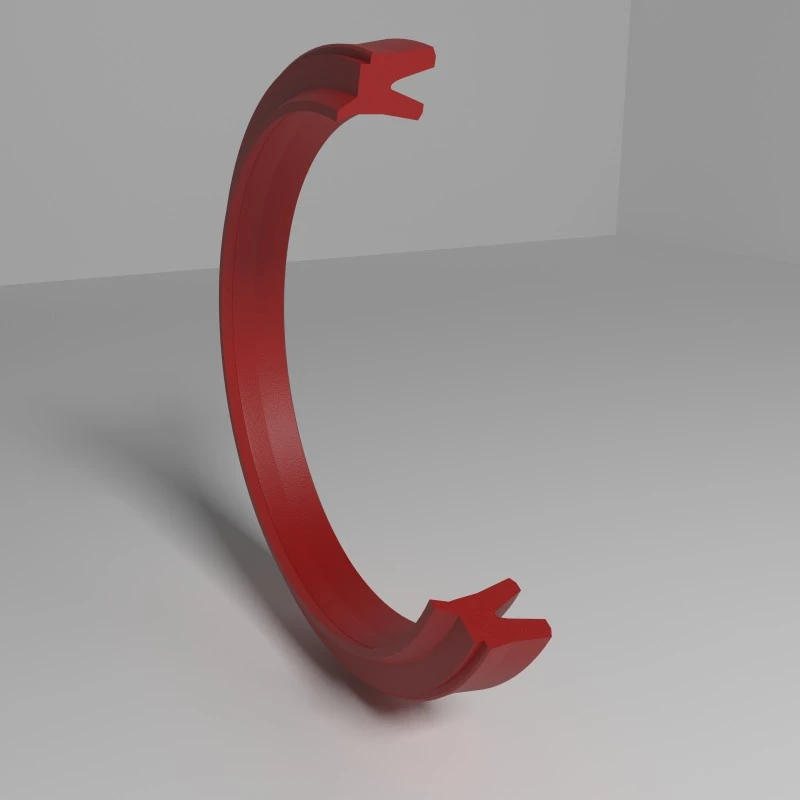

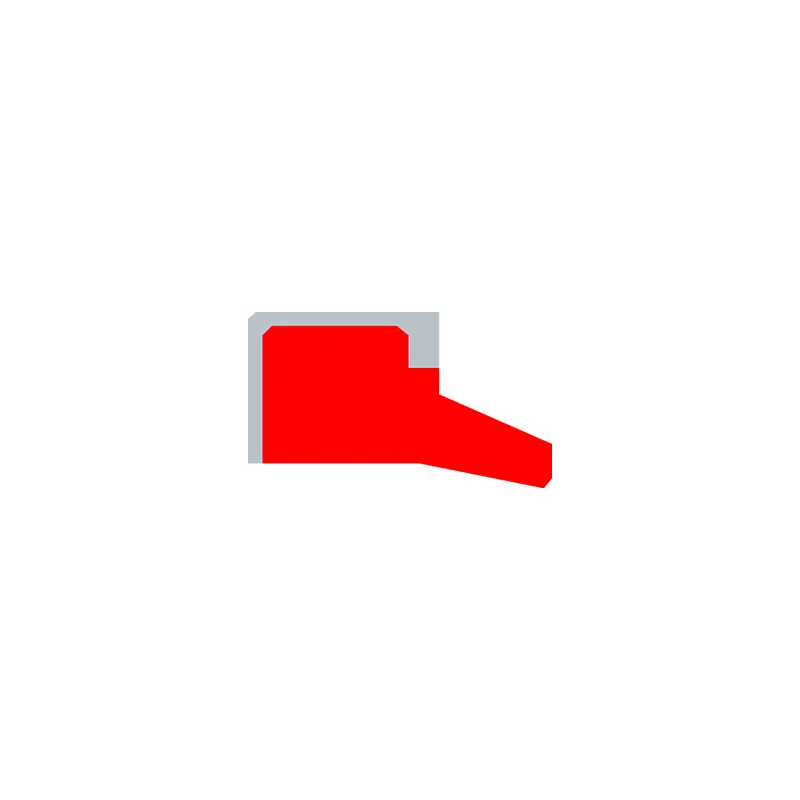

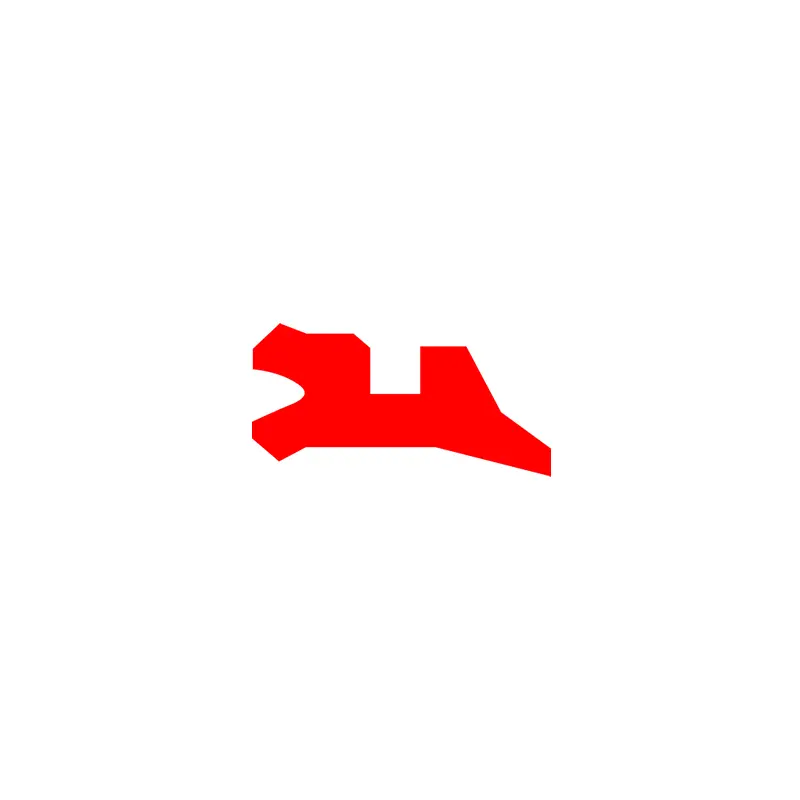

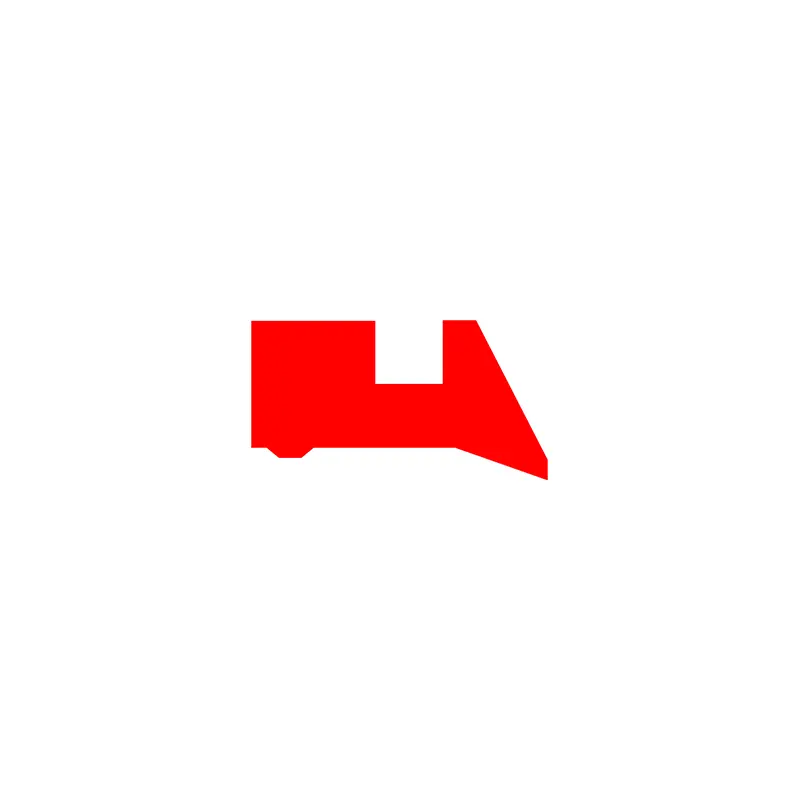

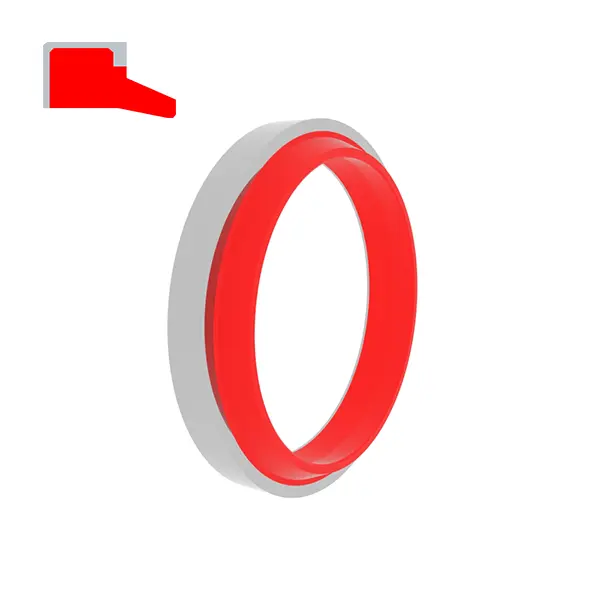

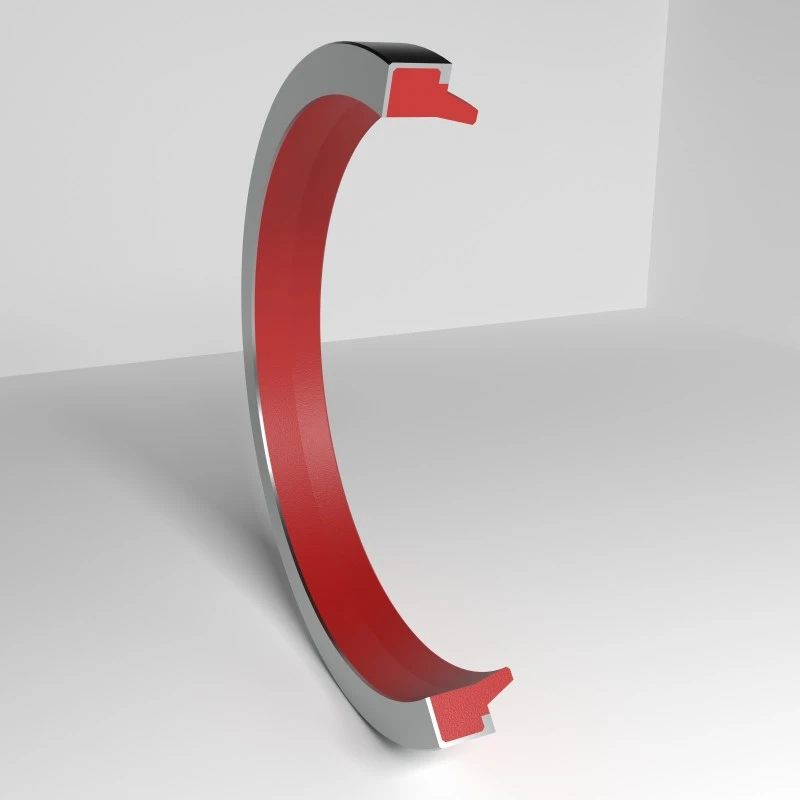

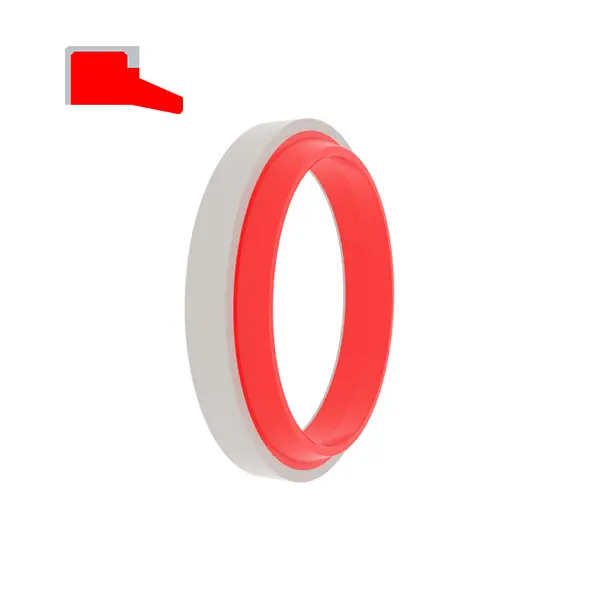

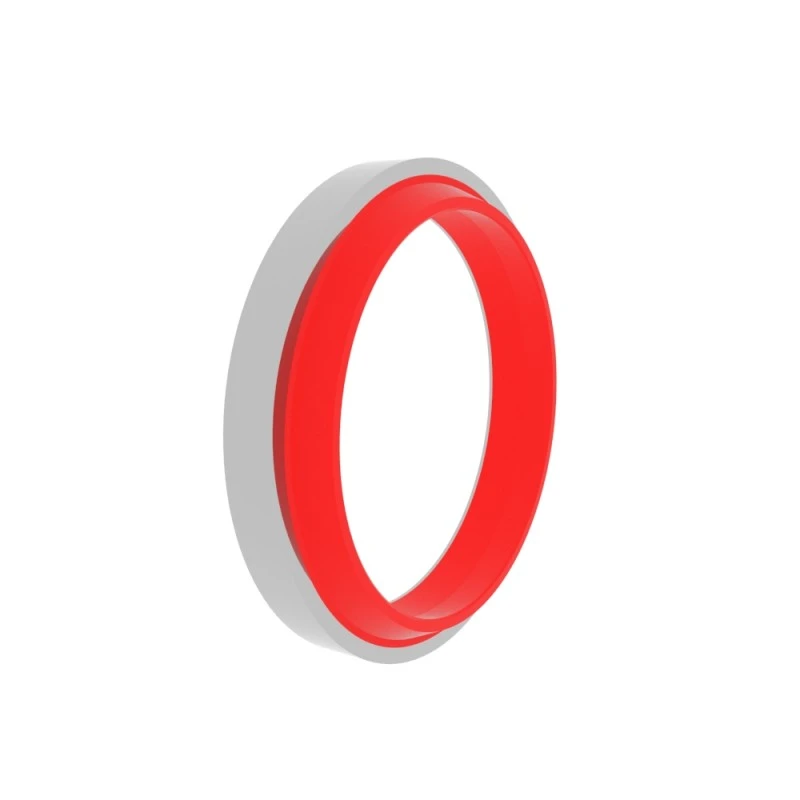

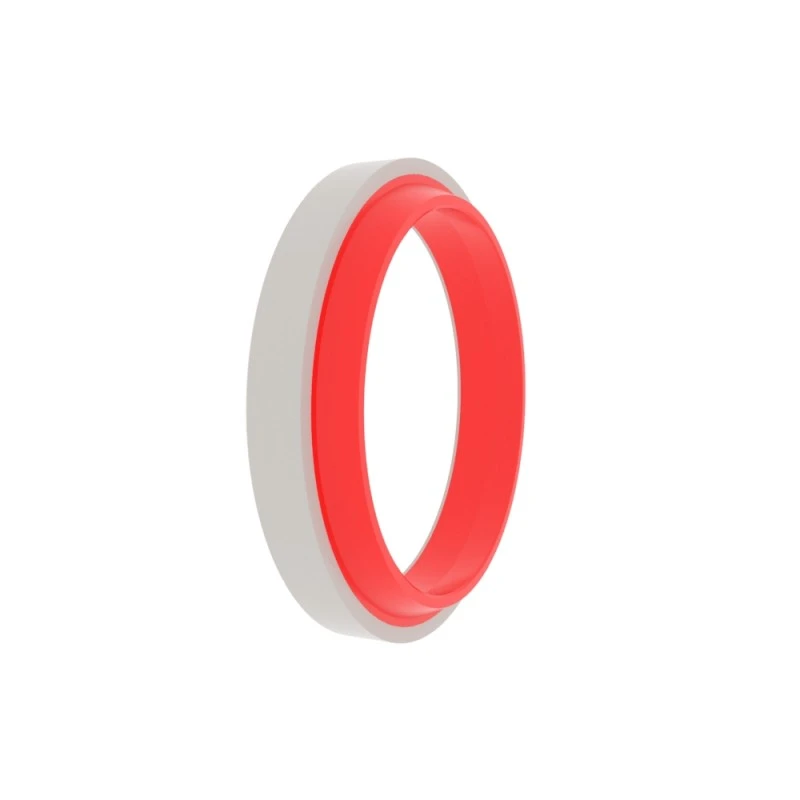

RCA103
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
H ...... bendras dulkių sandariklio aukštis
| Paviršiaus apdaila | R tmax (μm) | Ra (μm) |
| Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Griovo dugnas Griovelio pusė | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profilio palaikymo ilgio santykis | 50%-95% |
|
| Tolerancija | |
| ΦD1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Užsakymo pavyzdys
Modelis: RCA103
Griovelio dydis/bendras dulkių sandariklis Aukštis: 100x115x9/12
Medžiaga: RC-PU-H+POM
Antspaudo tipas: RCA103, RCA106
Pagrindinė programa: standartiniai cilindrai ir atvirų griovelių
Privalumai: kovos su teritorija veikimas yra geras, o atraminio žiedo neleidžia oksidacijai atsirasti tarp griovelio ir sandariklio, o padėties nustatymas ir pritaikymas ertmėje yra tvirti.
Medžiaga: (ypač didelis kietumas) Poliuretanas + polioksimetilenas, guma + polioksimetilenas

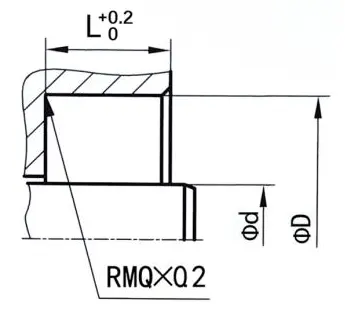

| Sandariklio griovelių pavyzdžiai | Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
ΦD+8 | 5 | 8 | |||
|
RCA106
|
10–99,9 | ΦD+10 | 7 | 10 | ||
| 100-200 | ΦD+15 | 9 | 12 | |||
| ＞ 200 | ΦD+20 | 12 | 16 | |||

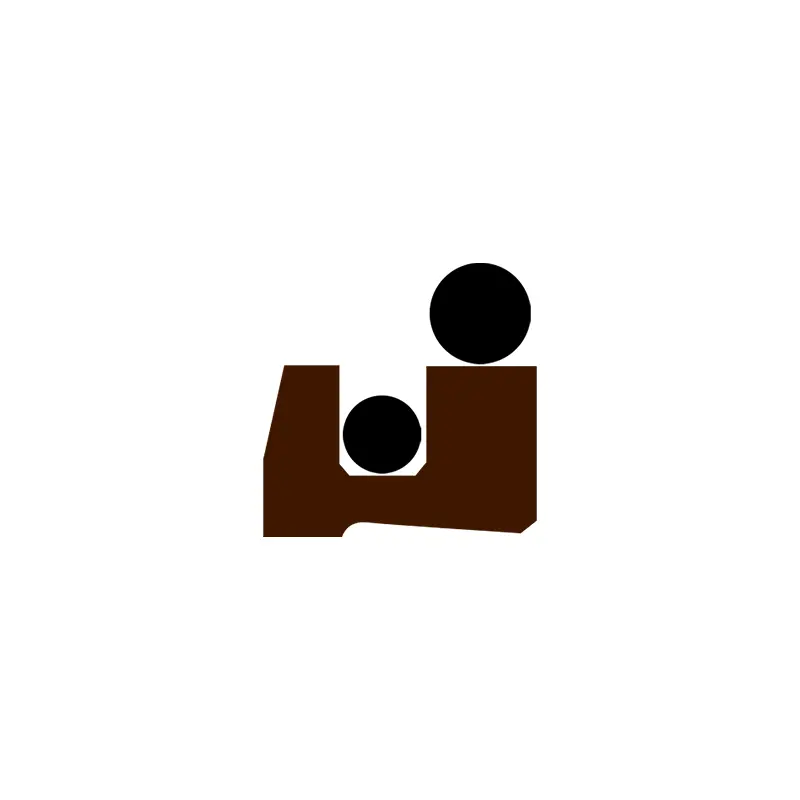

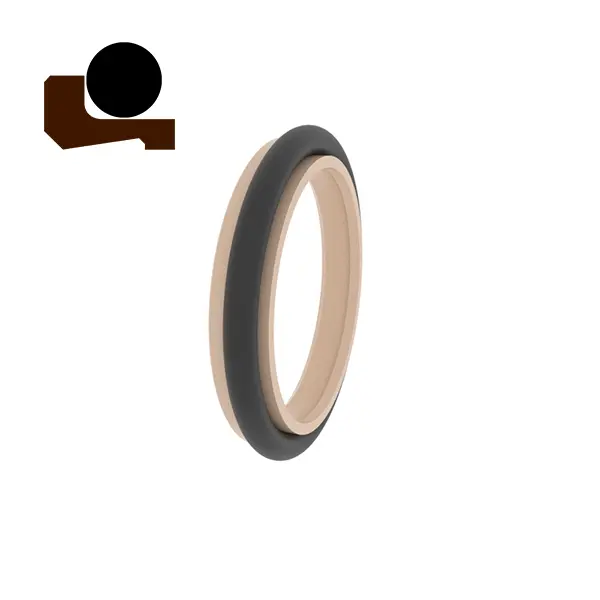

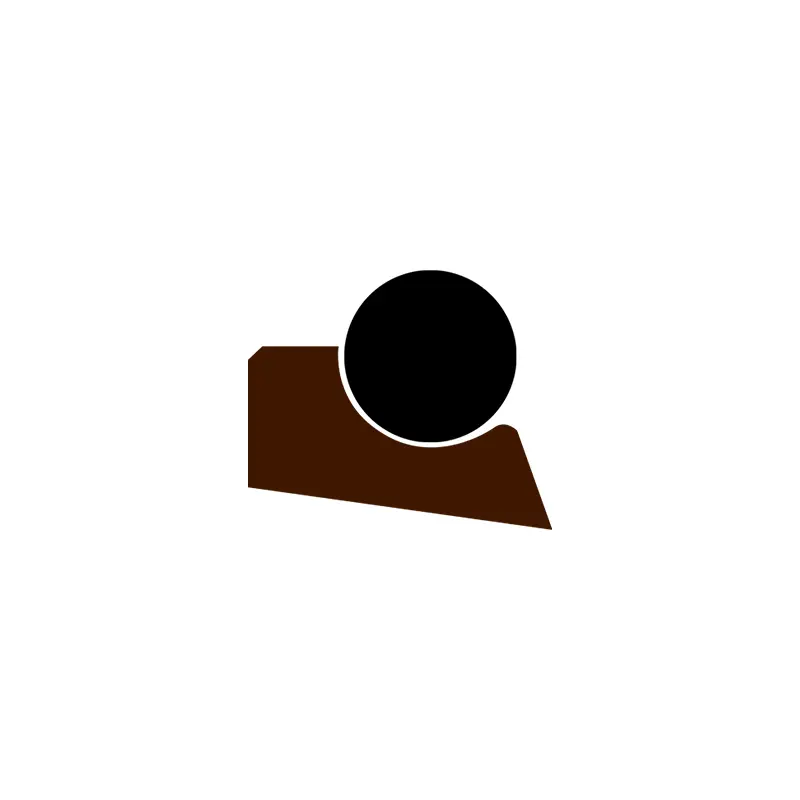

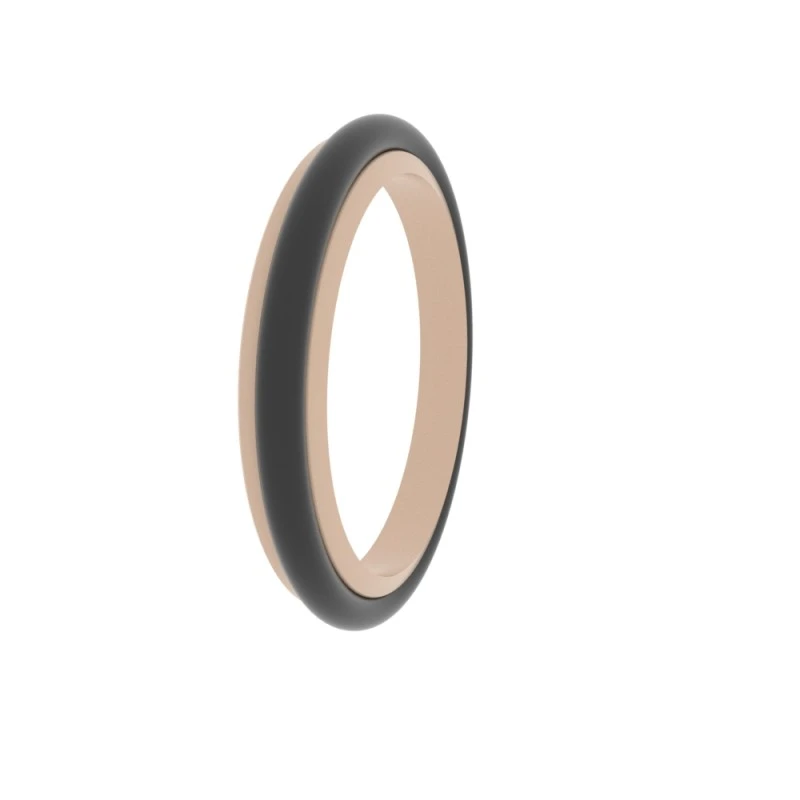

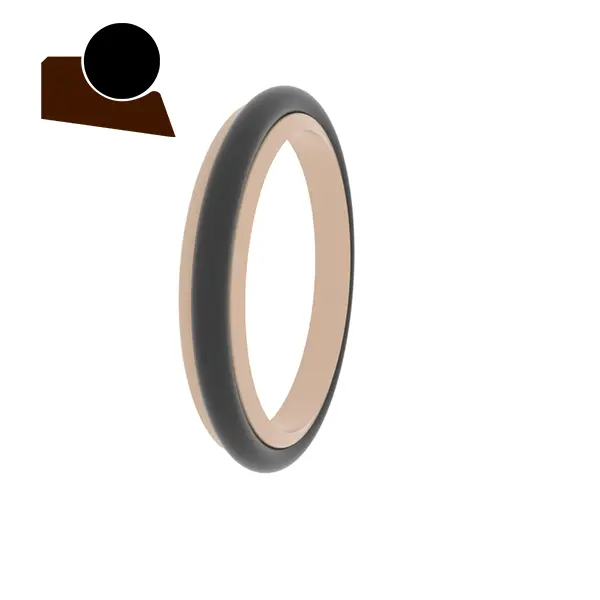

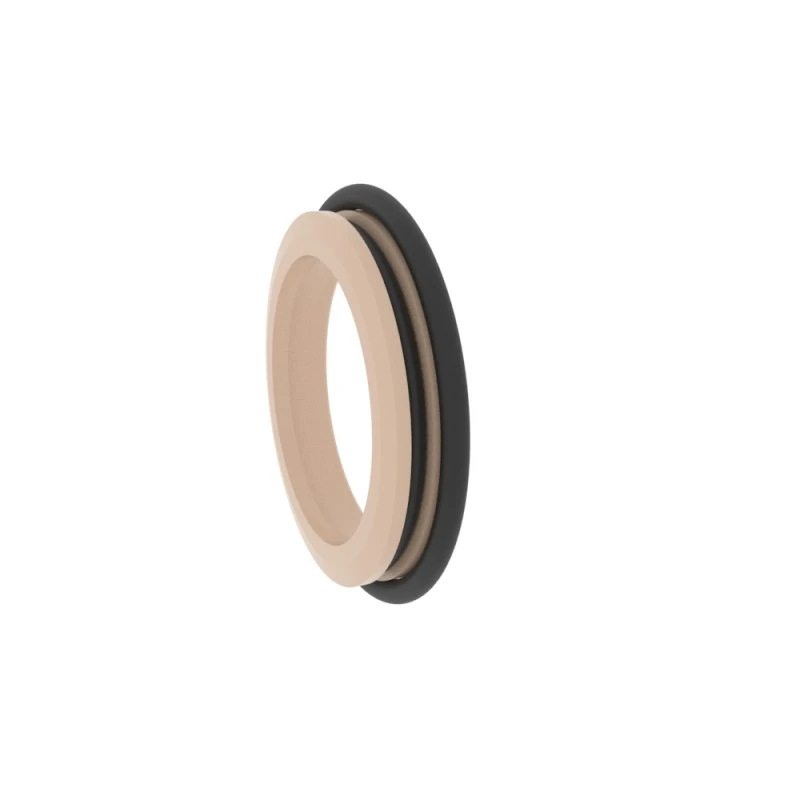

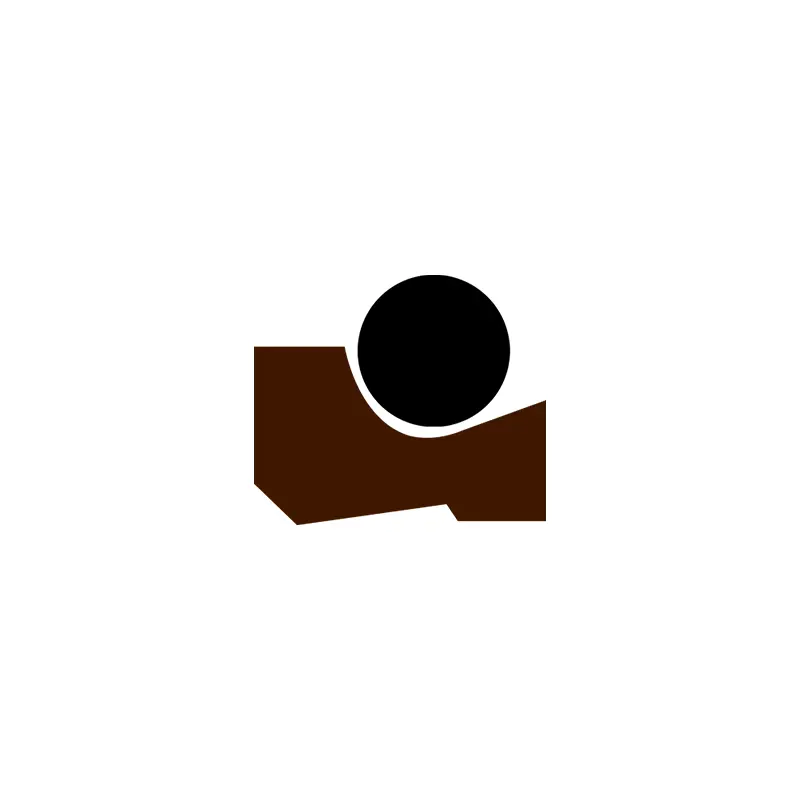

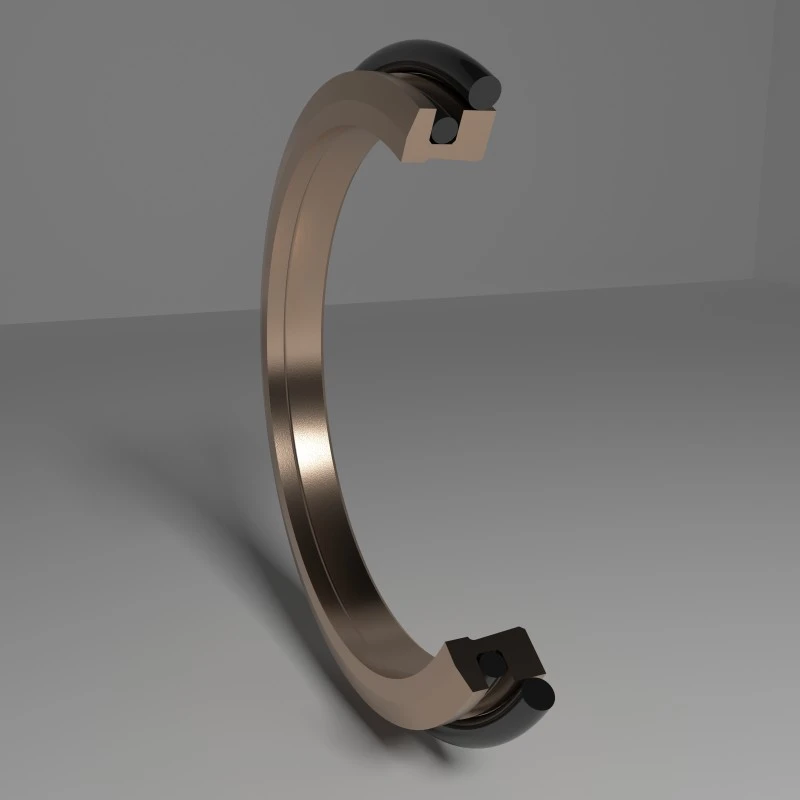

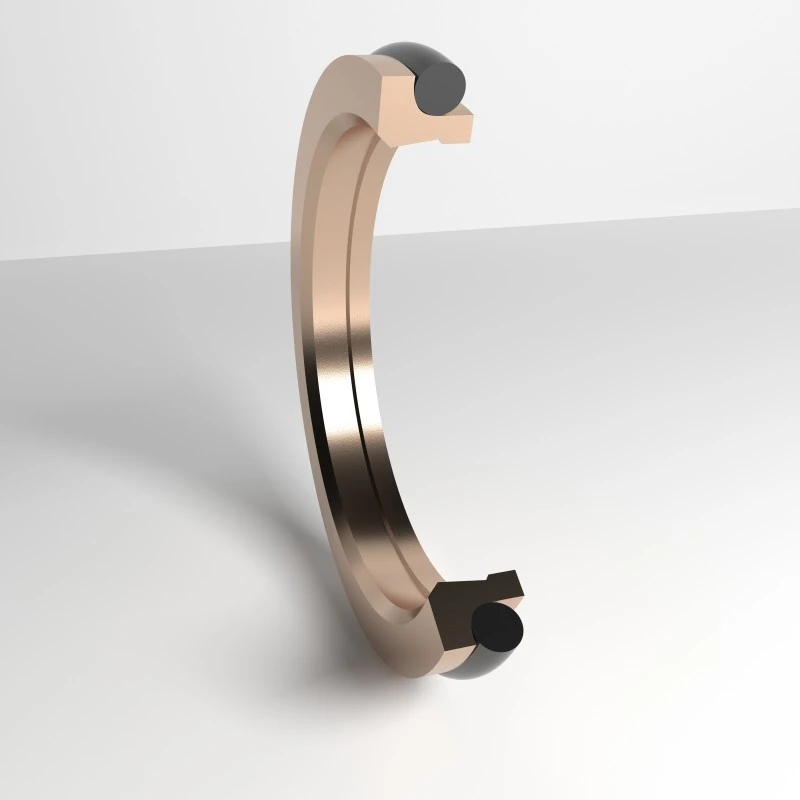

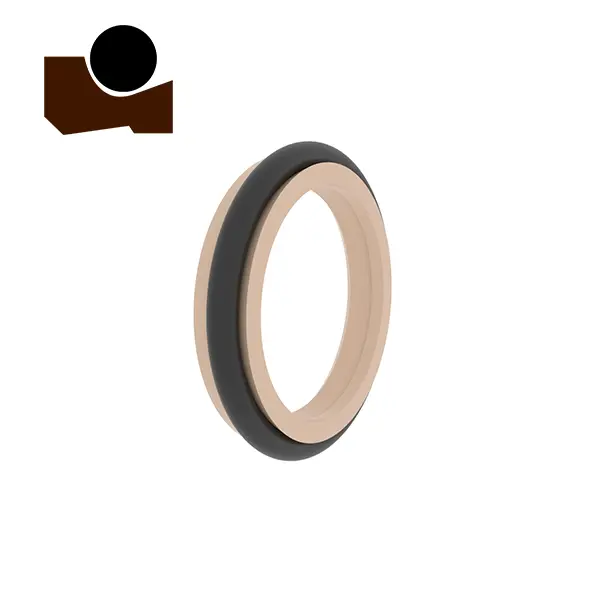

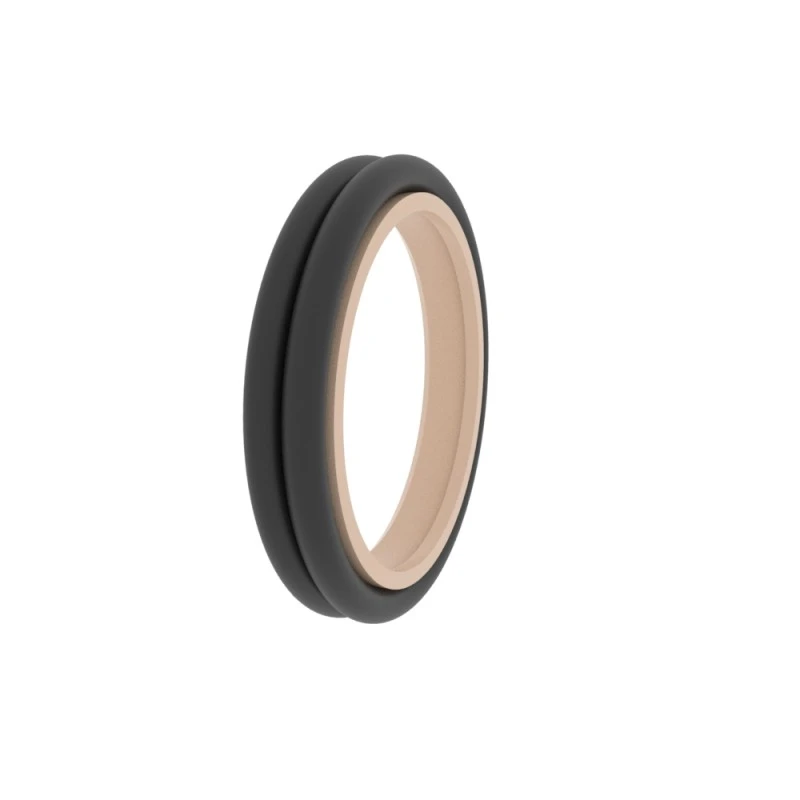

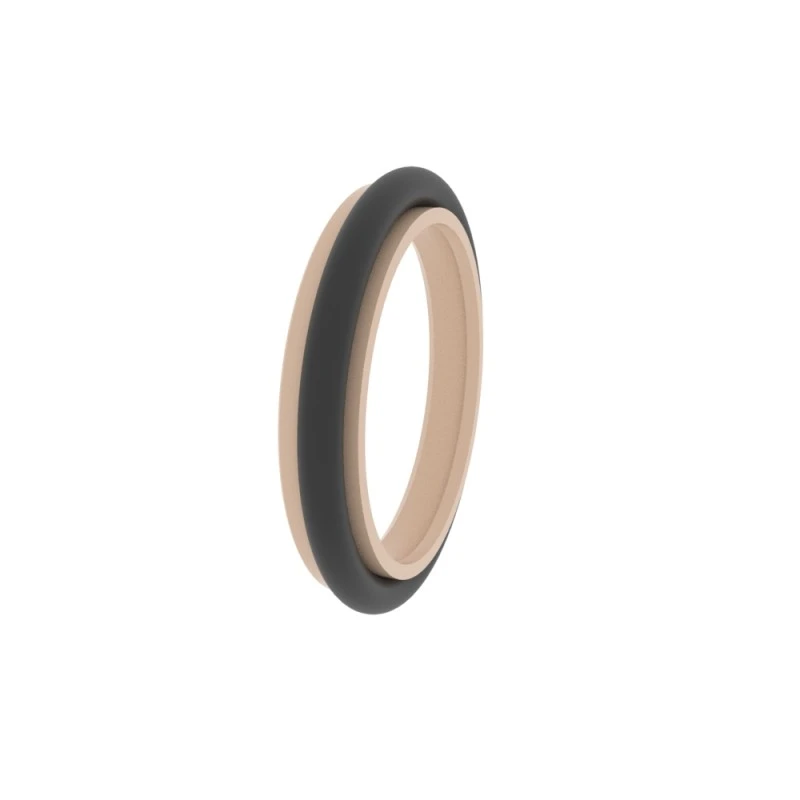

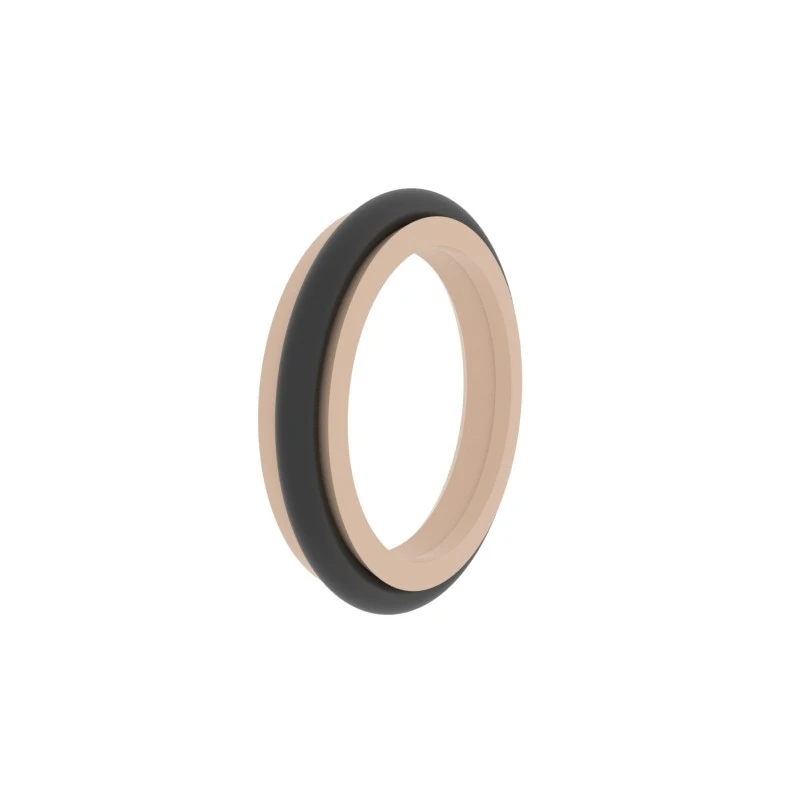

RCA115
Užsakymo dydis
ΦD ...... išorinis skersmuo
Φd1 ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
| Paviršiaus apdaila | R tmax (μm) | Ra (μm) |
| Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Griovo dugnas Griovelio pusė | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profilio palaikymo ilgio santykis | 50%-95% |
|
| Tolerancija | |
| ΦD1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Užsakymo pavyzdys
Modelis: RCA115
Griovelio dydis/bendras dulkių sandariklis Aukštis: 100x108,8x6
Medžiaga: PTFE3+NBR
Antspaudo tipas: RCA115, RCA118
Pagrindinė programa: chemijos pramonė, maisto pramonė ir servo vožtuvai
Privalumai: Mažos trinties koeficientas, jokio šliaužimo, mažos montavimo vietos, ilgas drabužiams atsparūs tarnavimo laikas ir puikios reguliavimo ir padėties nustatymo galimybės darbo metu.
Medžiaga: tetrafluoretilenas, nitrilo guma arba fluoro guma
| Sandariklio griovelių pavyzdžiai | Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O žiedas | |
| 6-11.9 |
ΦD+4,8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
ΦD+6,8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|

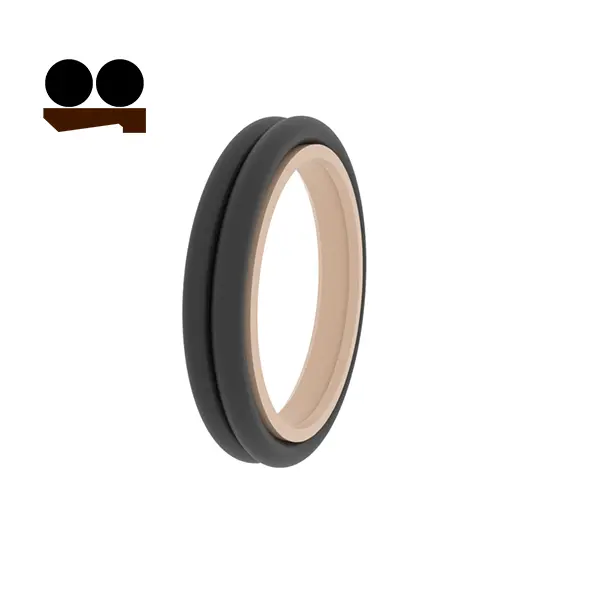

RCA116
|
65–250,9 | ΦD+8,8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251–420,9 | ΦD+12,2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | ΦD+16,0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | ΦD+20,0 | 12.0 | D+2,5 | 5 | 8.40 | |||
