Mes esame įsipareigoję kiekvienam scenarijui pateikti „apsaugos slėgio atsparumą ilgalaikį“ „Trejybės“ sprendimą, kuriam reikia pasukti sukamuosius sandariklius. Per 200 ir daugiau medžiagų formules ir struktūrinius patentus mes padedame klientams sumažinti gedimų procentą ir pasiekti TCO optimizavimą. Visa produktų modelių serija yra labai įvairi. Galite pasirinkti pagal faktinius poreikius arba pritaikyti iš mūsų pasukus sukimosi sandariklius.

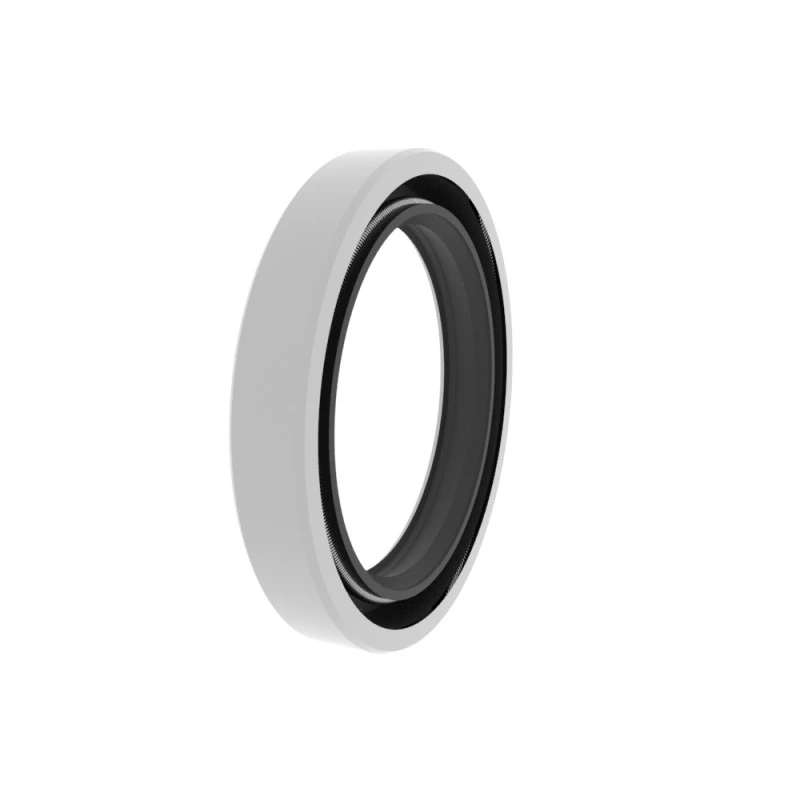

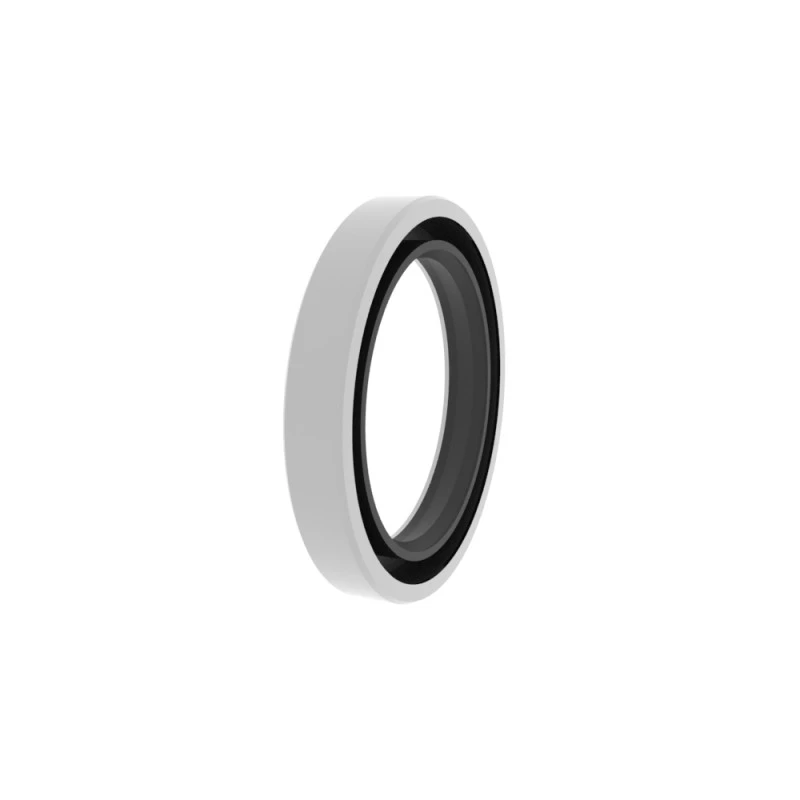

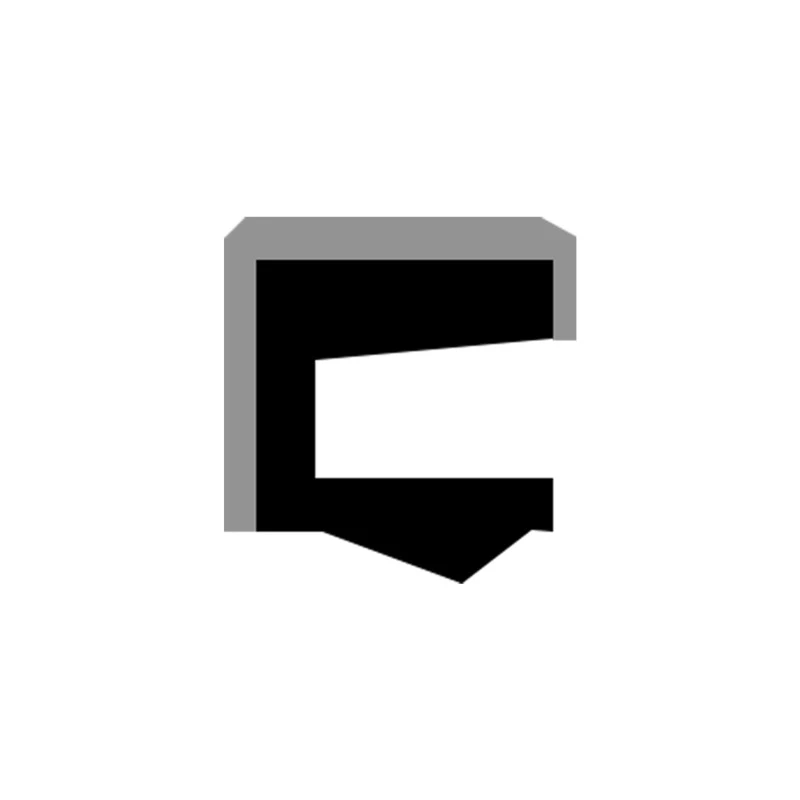

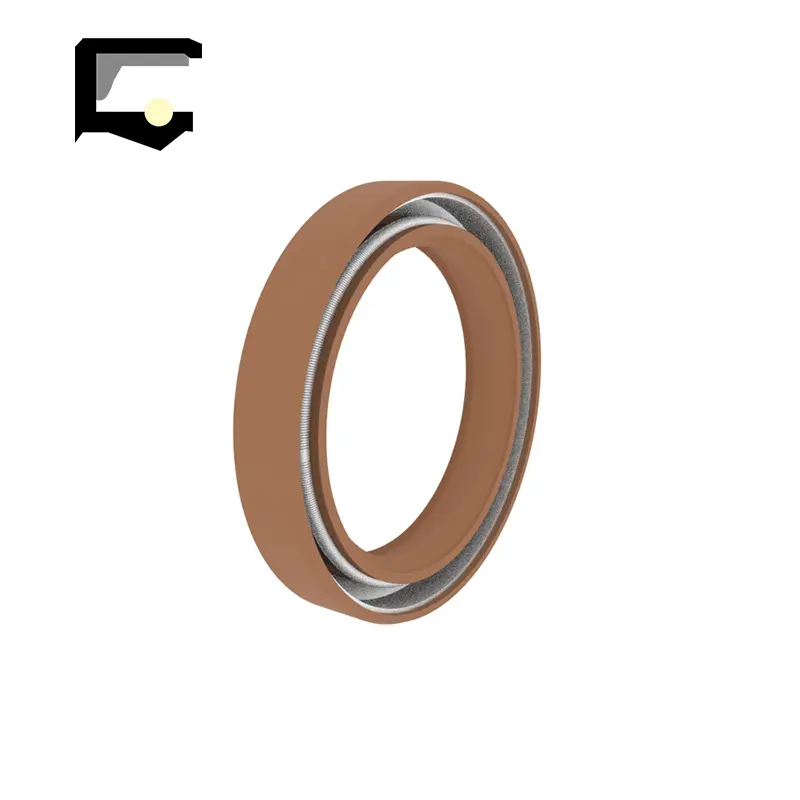

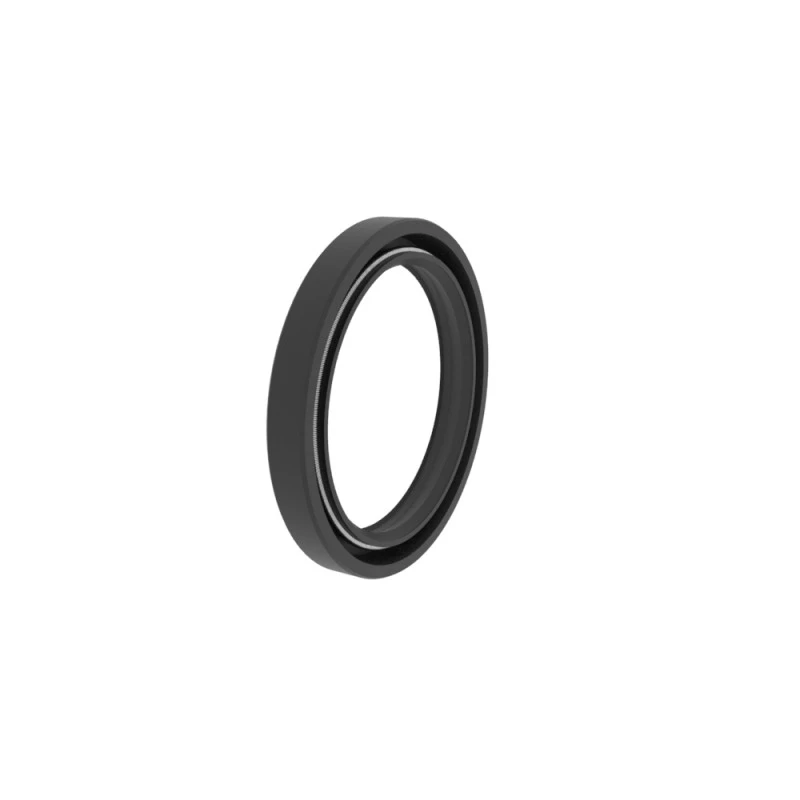

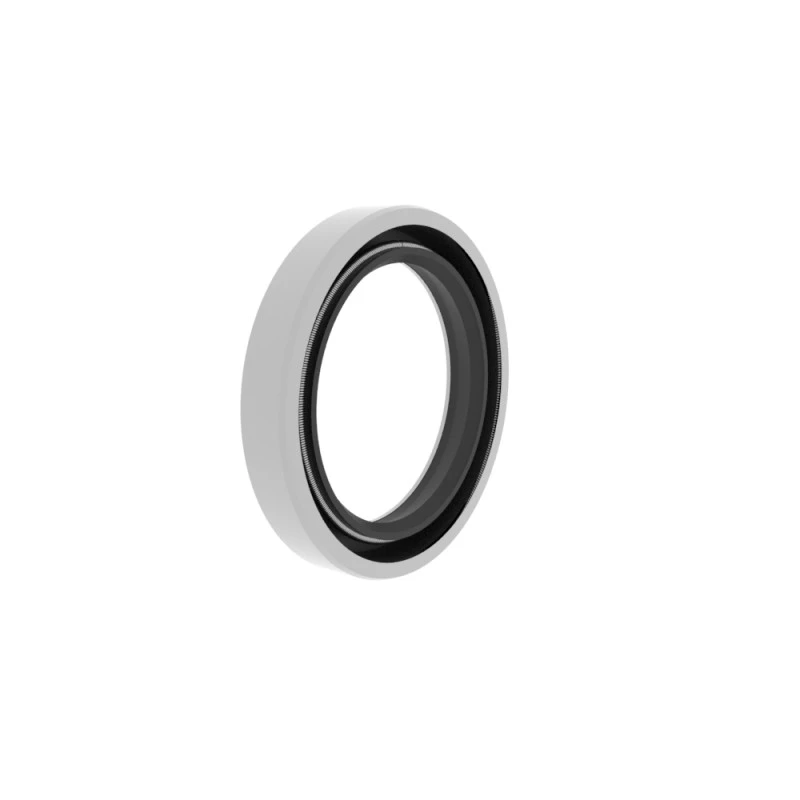

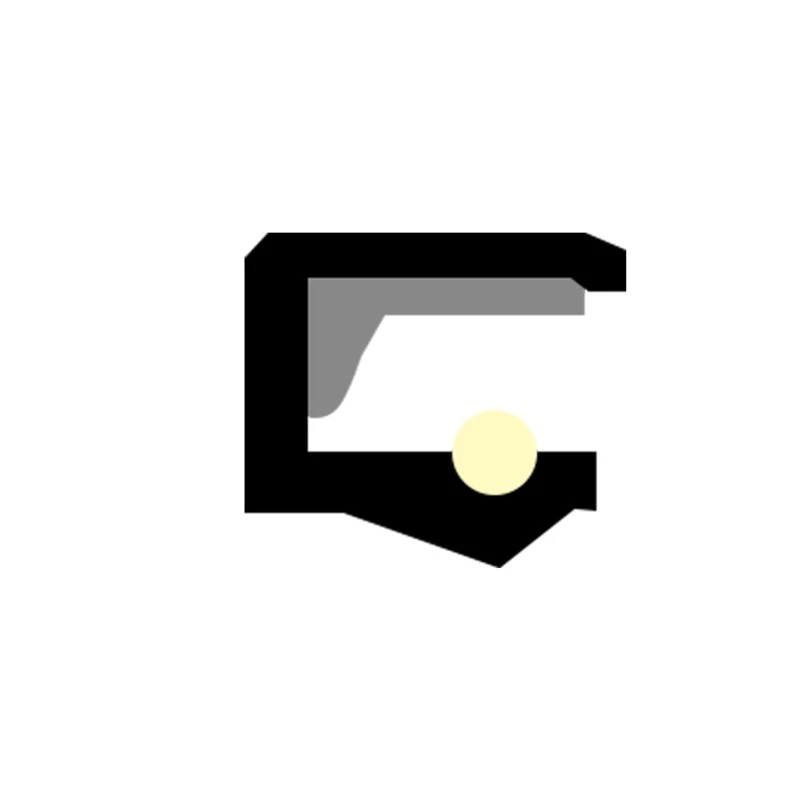

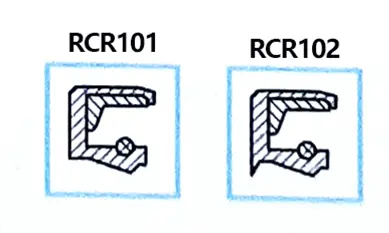

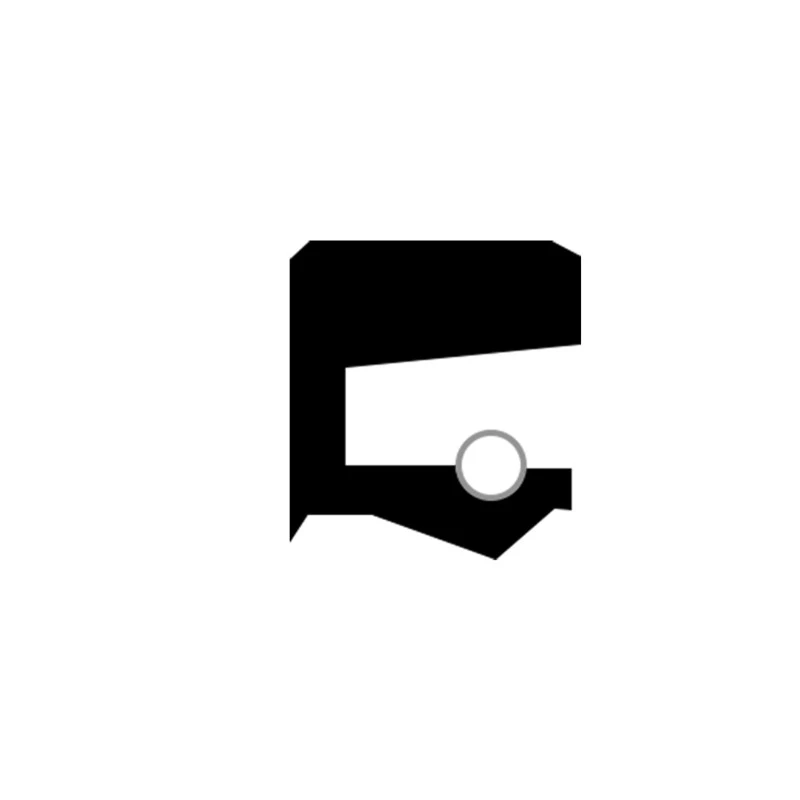

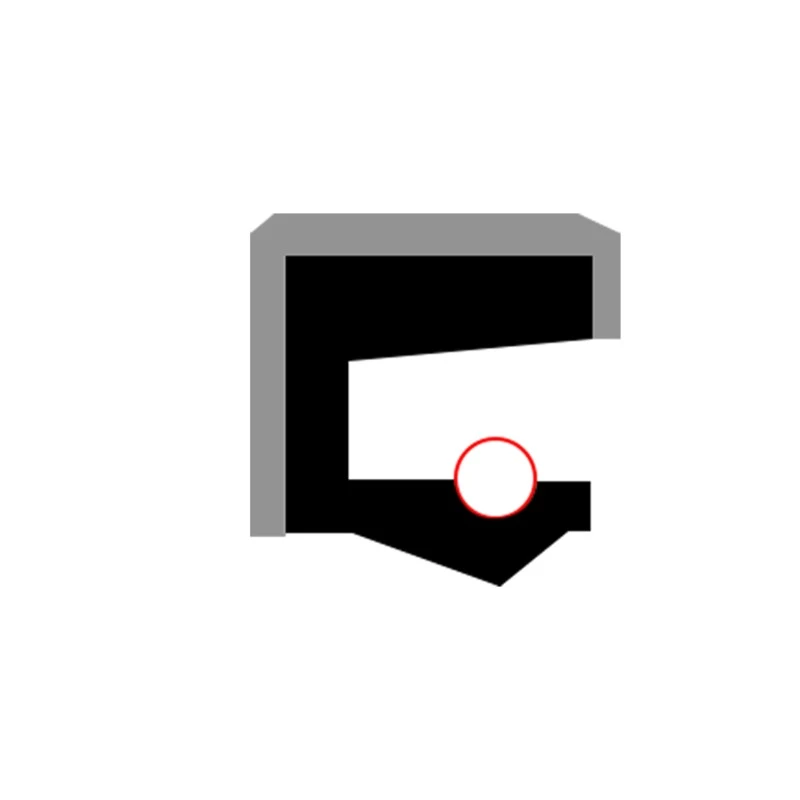

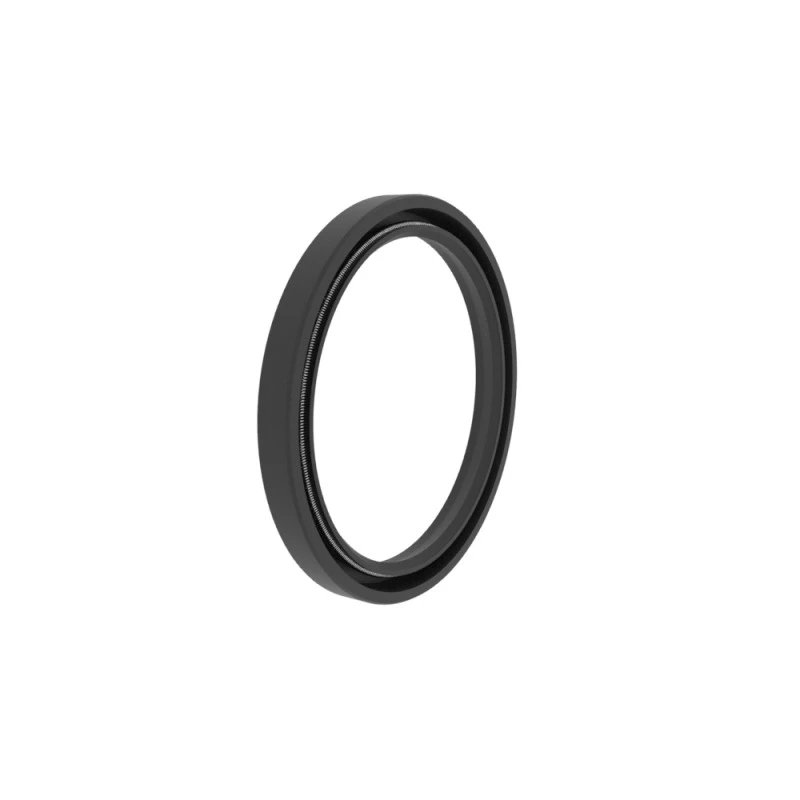

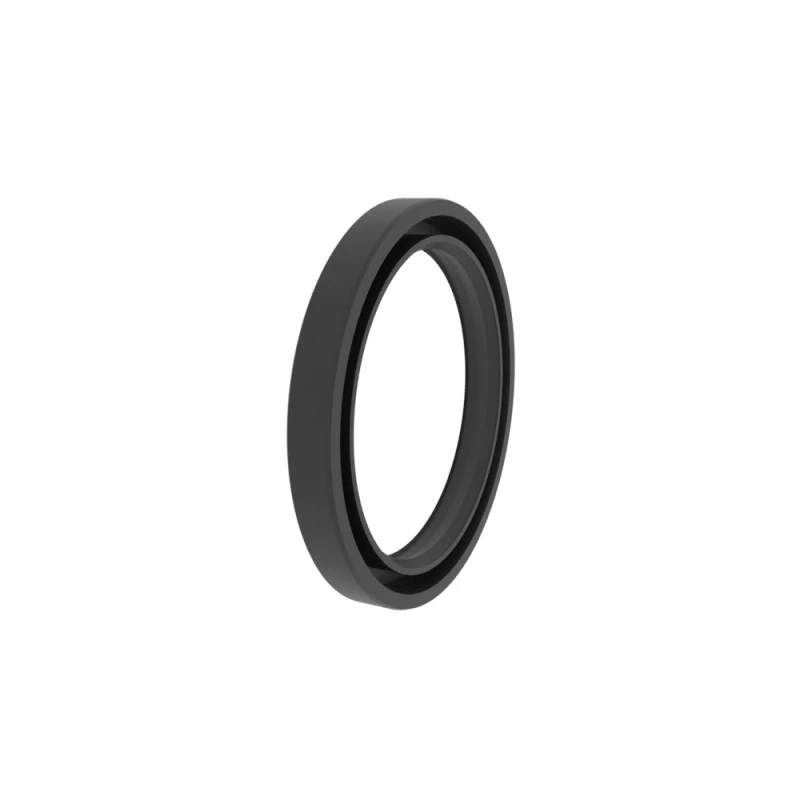

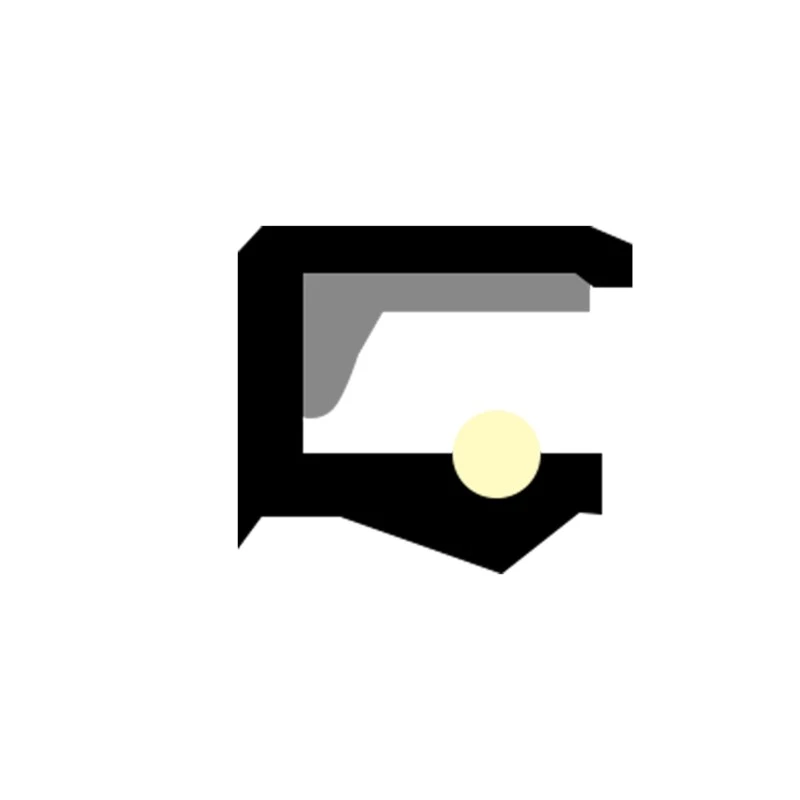

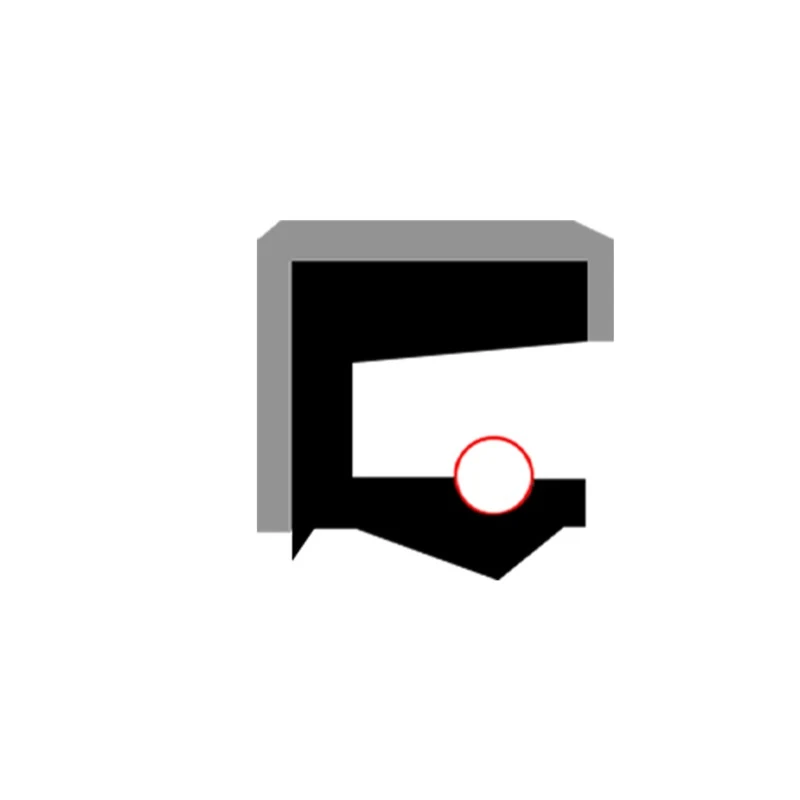

RCR101 Rotary Skeleton vienkartiniai lūpų sandarikliai, vienkartinis vaidinimas, ašinis atviro griovelio montavimas, plačiai naudojamas, dažniausiai naudojamas kaip apsauginis guolių elementas.
„RCR102 Rotary Skeleton“ dvigubo lūpų sandariklis, pavienis vaidinimas, su dulkėmis atsparia pagalbinėmis lūpomis, ašinio atviro griovelio montavimas, plačiai naudojamas, dažniausiai naudojamas kaip apsauginis guolių elementas.

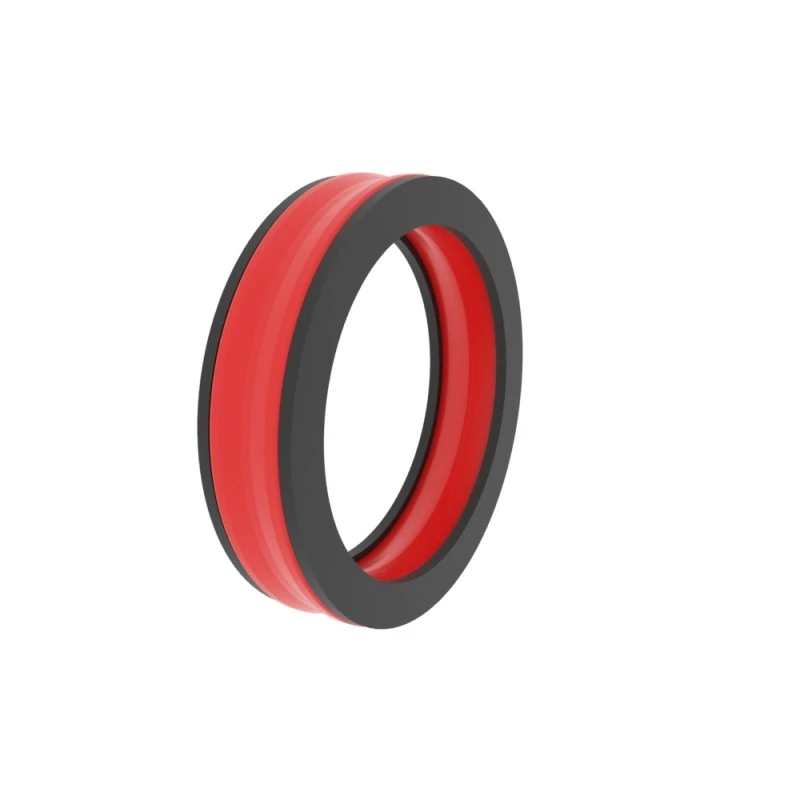

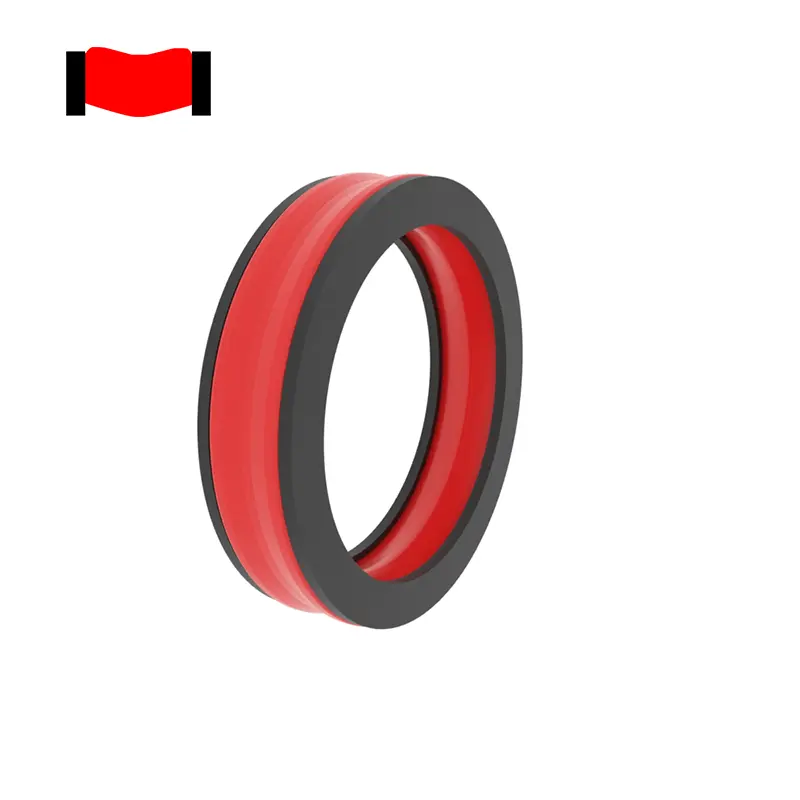

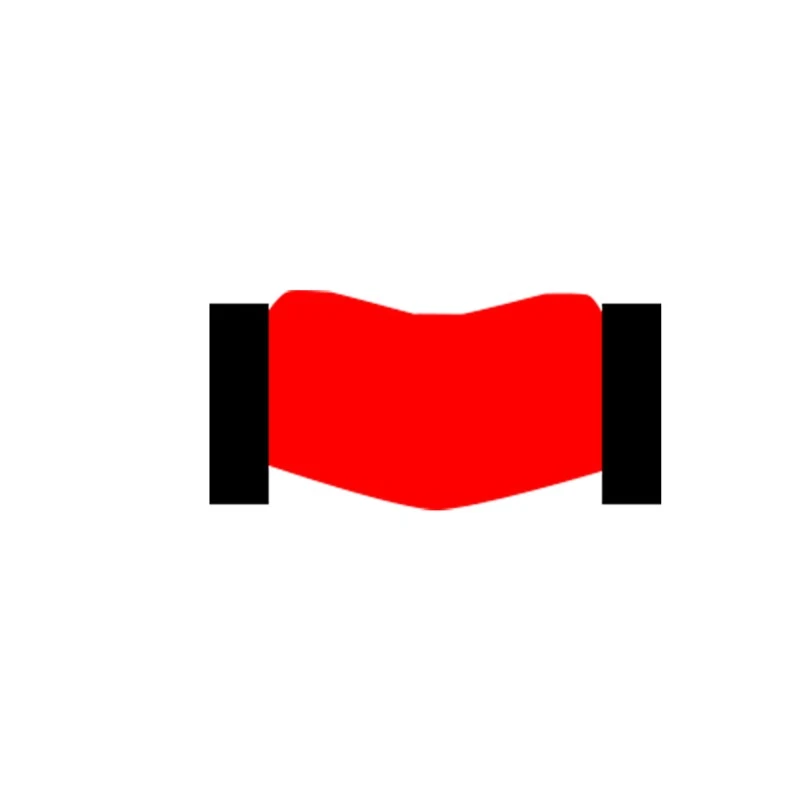

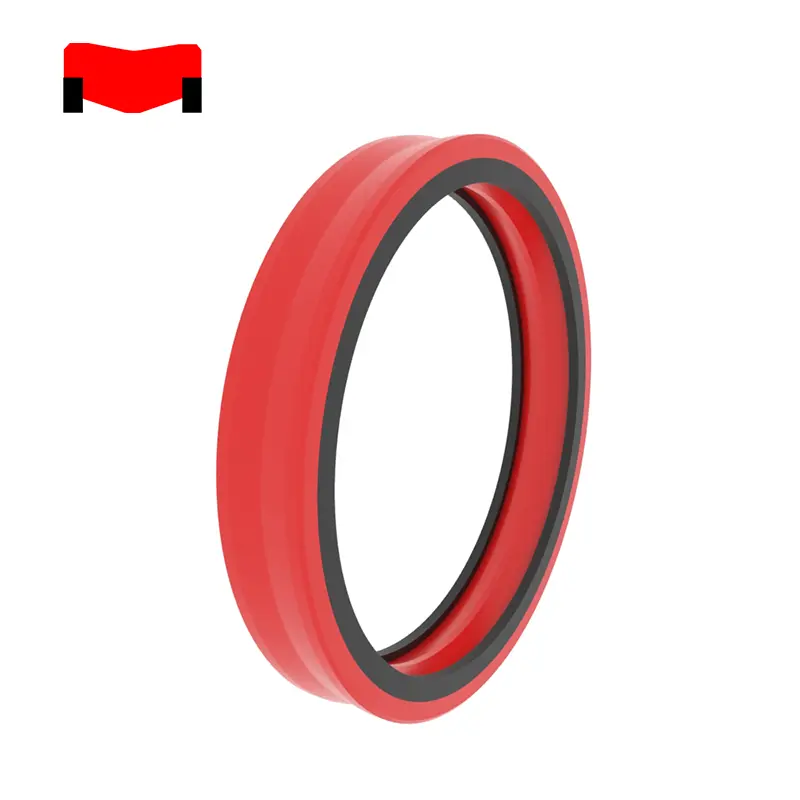

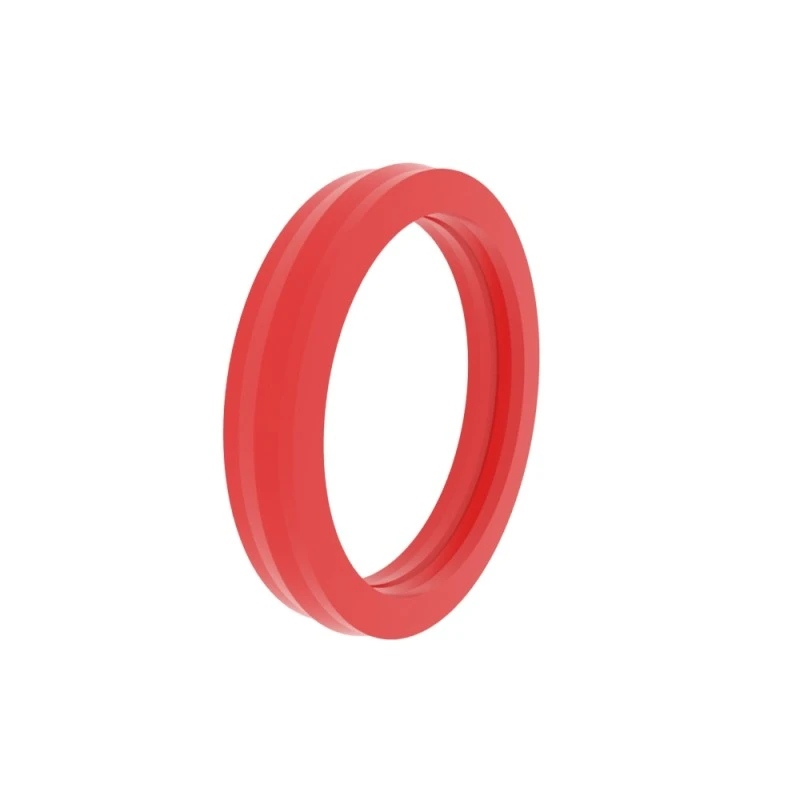

RCR103 Rotacinis sandariklis, dvigubas vaidinimas, su atraminiu žiedu, geresniu sandarinimo efektu aukšto slėgio sukamojo sandarinimo sąlygomis.

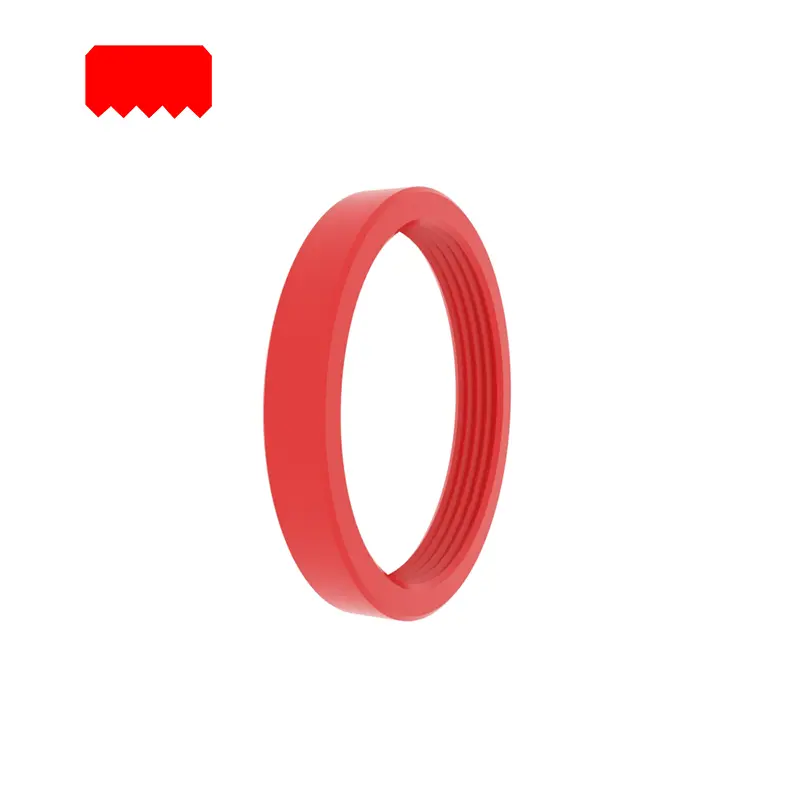

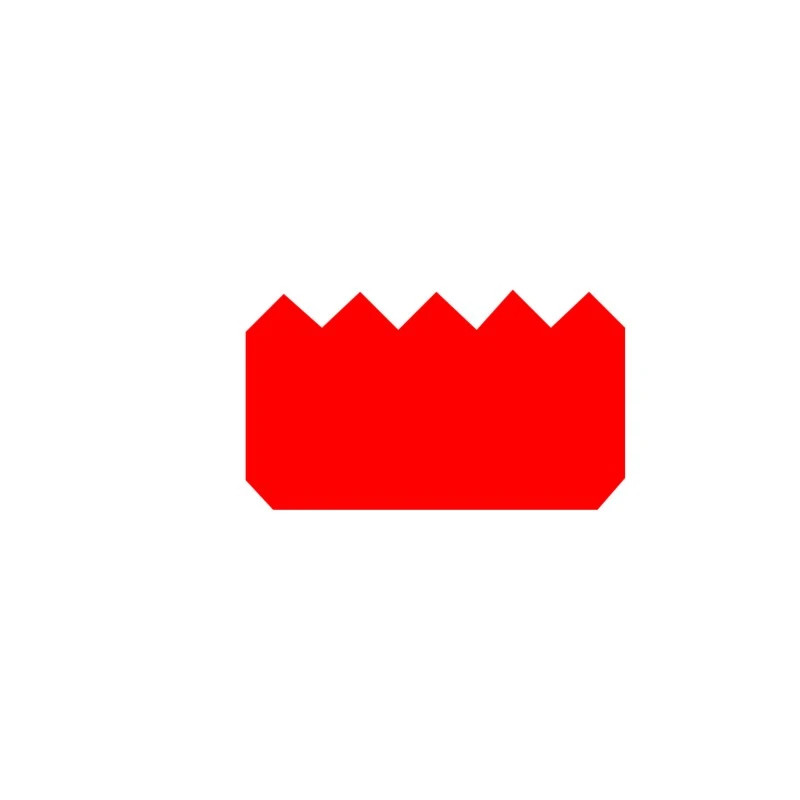

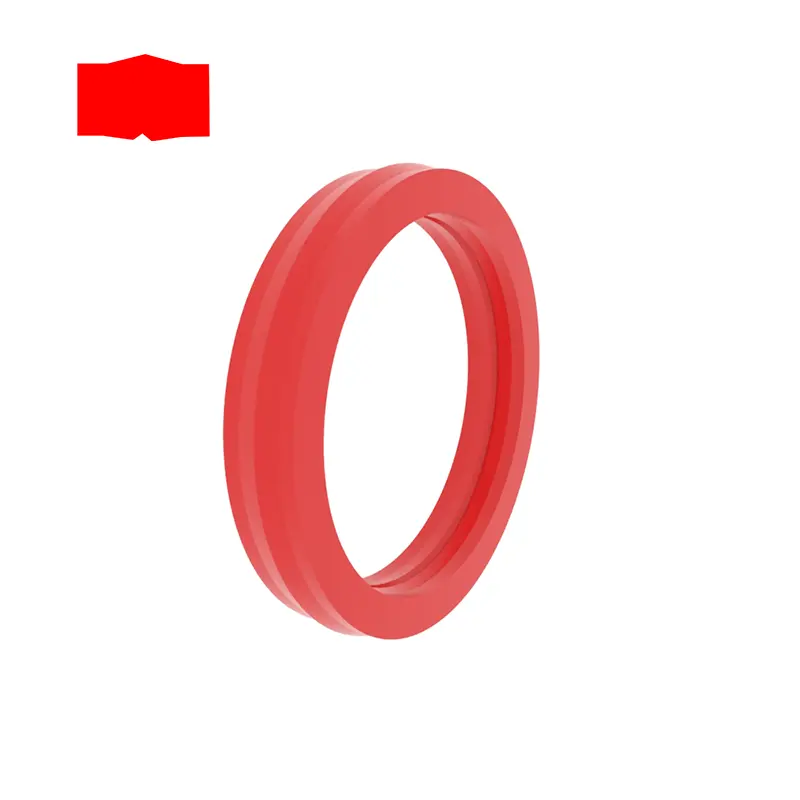

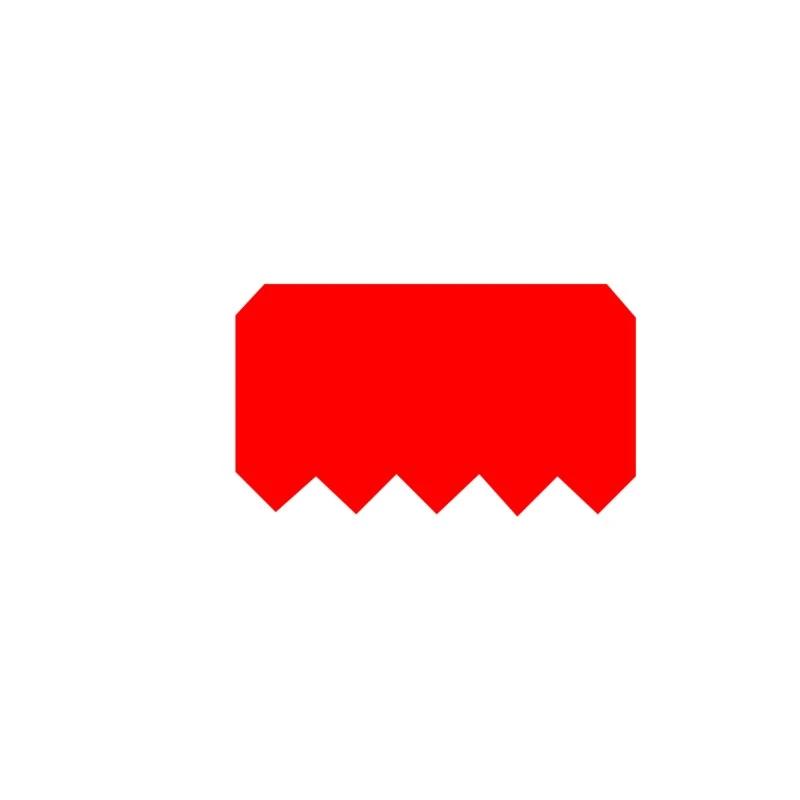

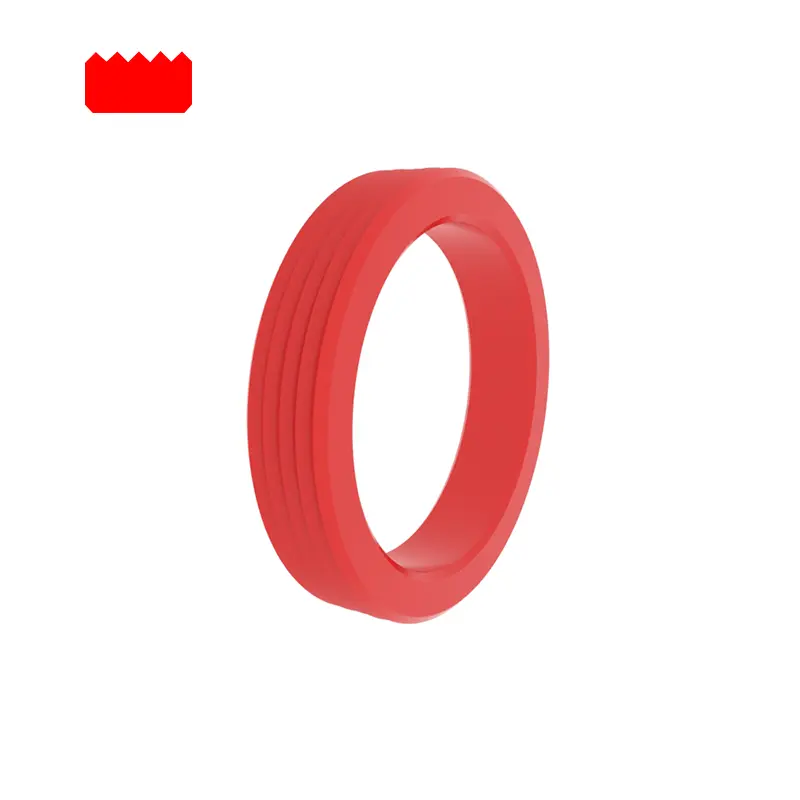

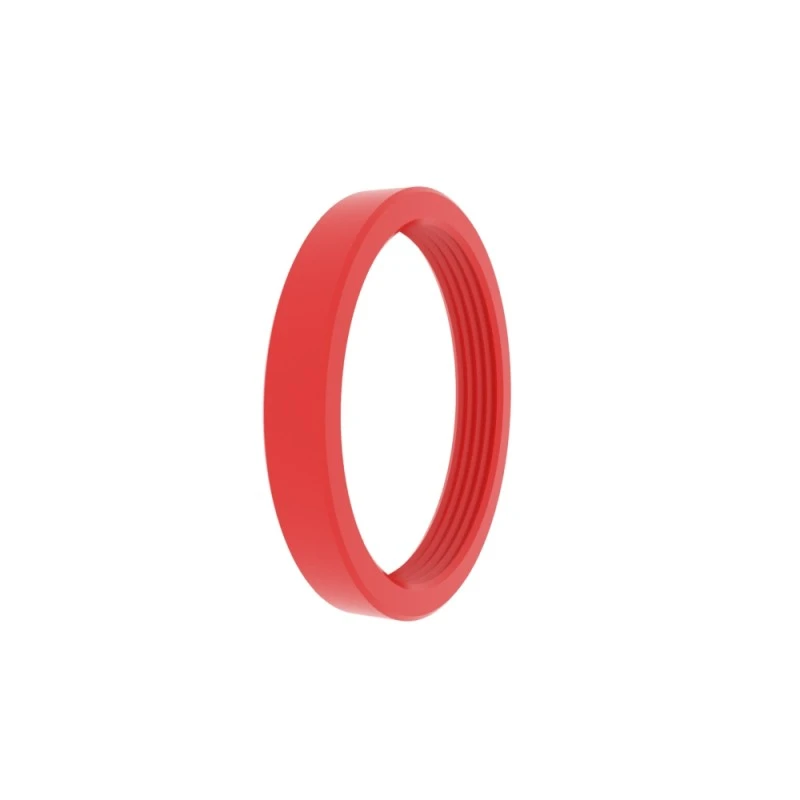

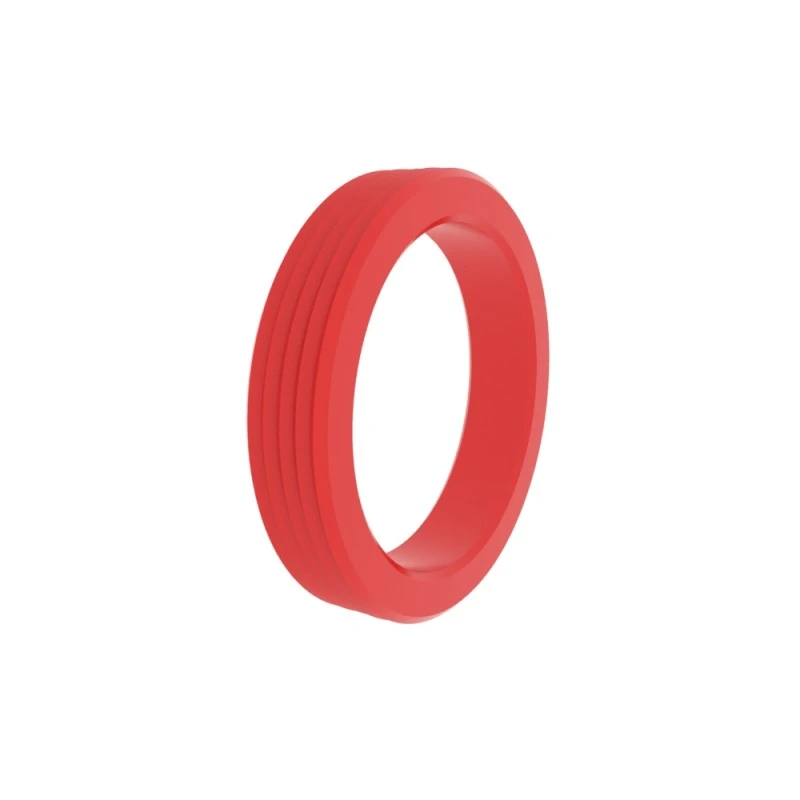

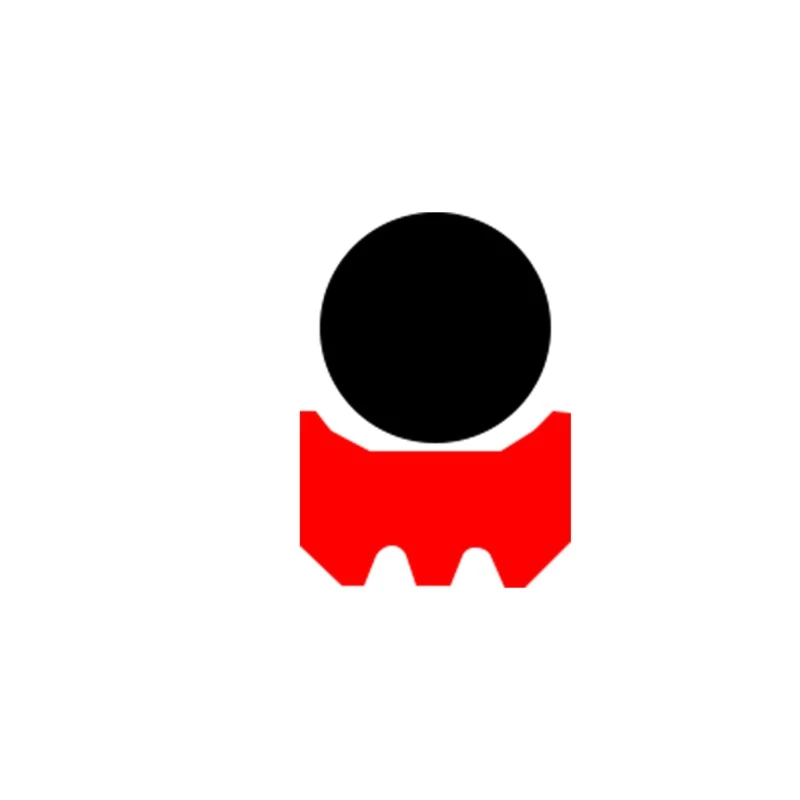

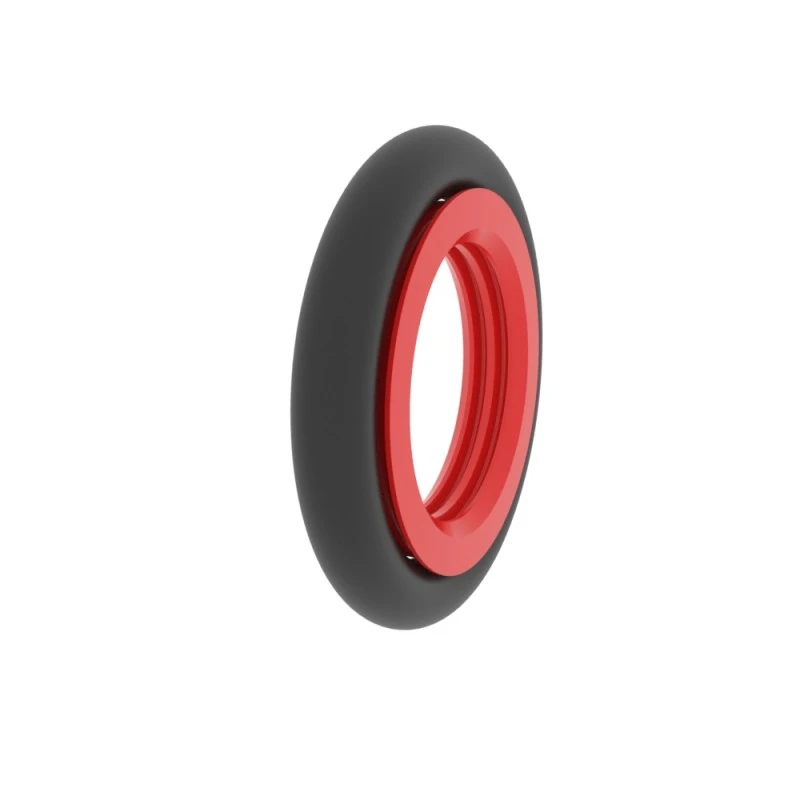

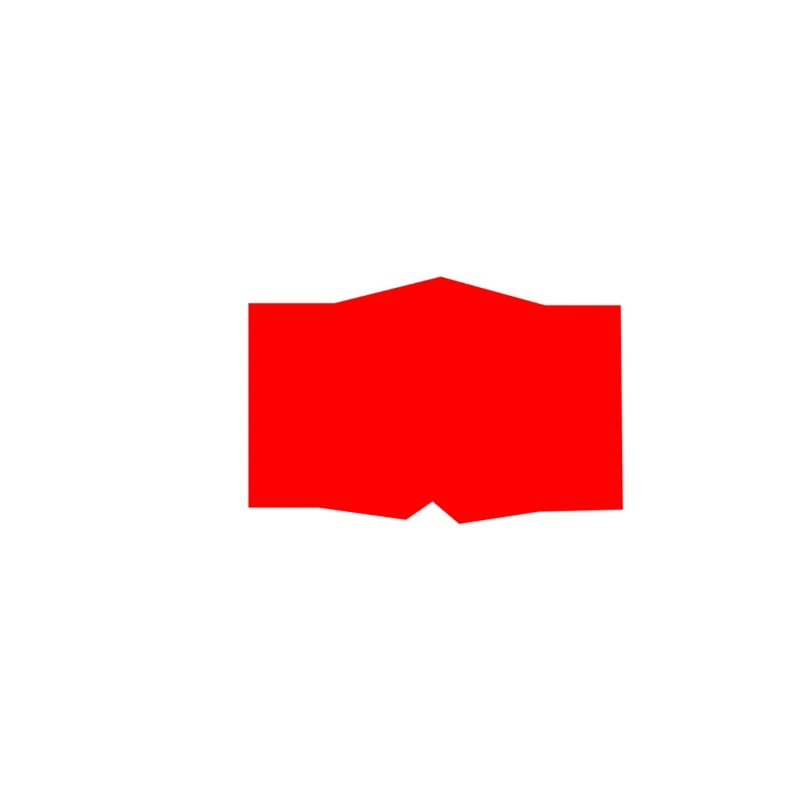

RCR104, RCR105 Rotacinis sandariklis, dvigubas vaidinimas, siauras griovelis, stabilus griovelio įterpimas ir dantytas sandarinimo paviršius.

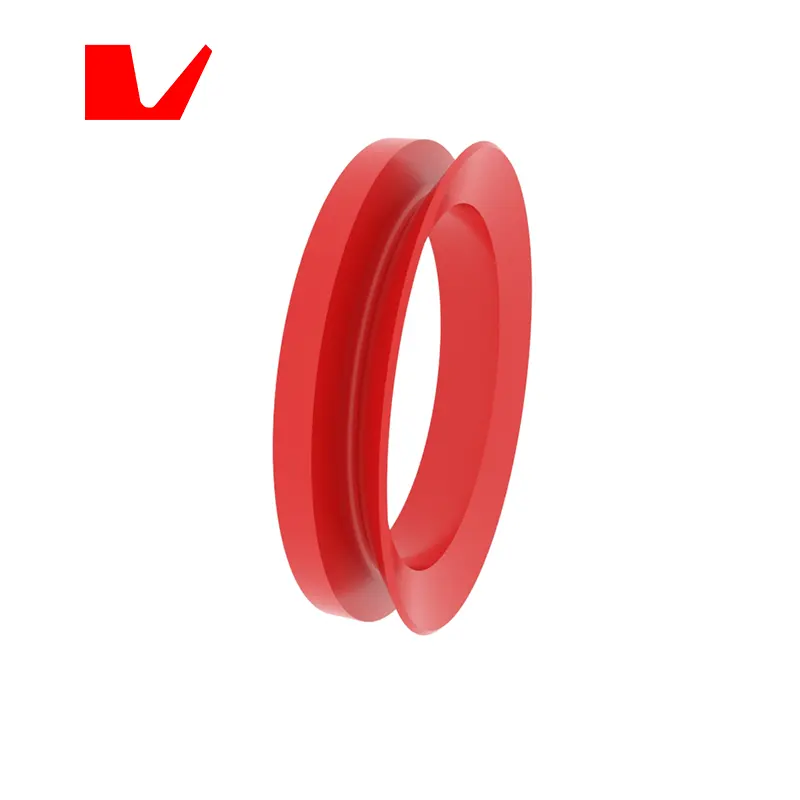

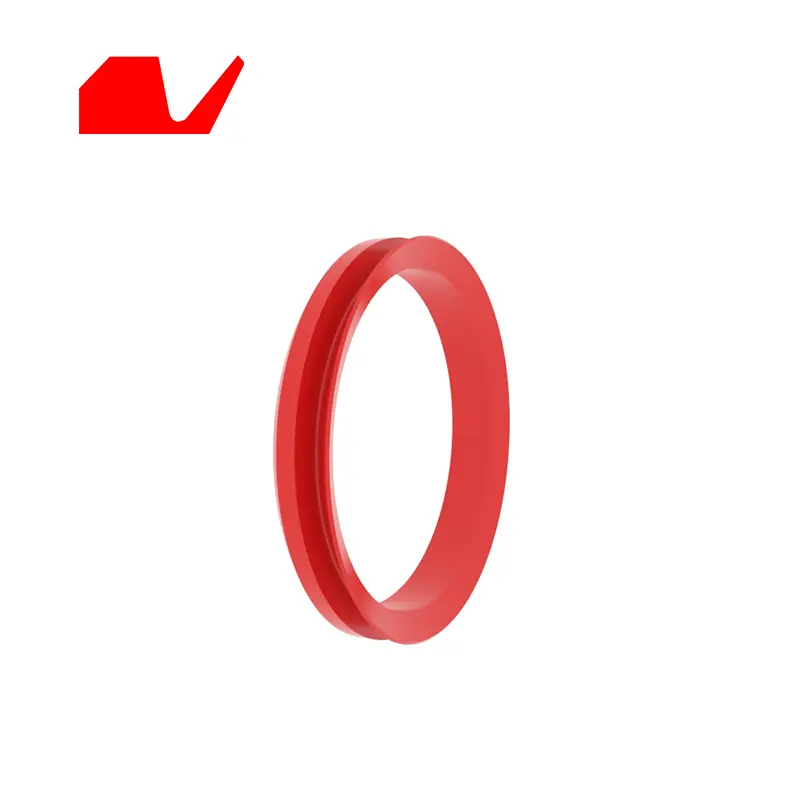

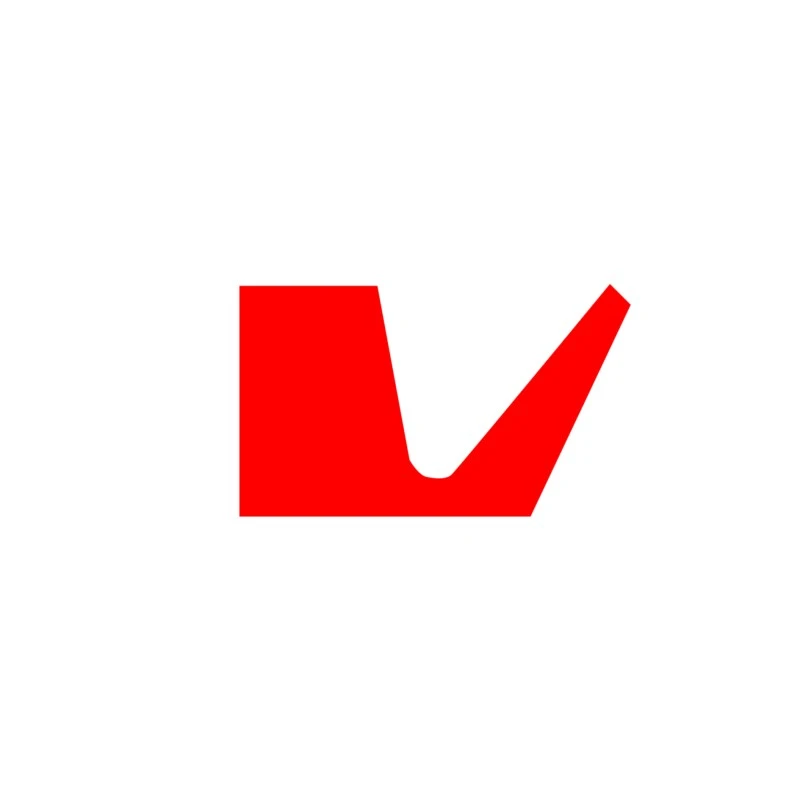

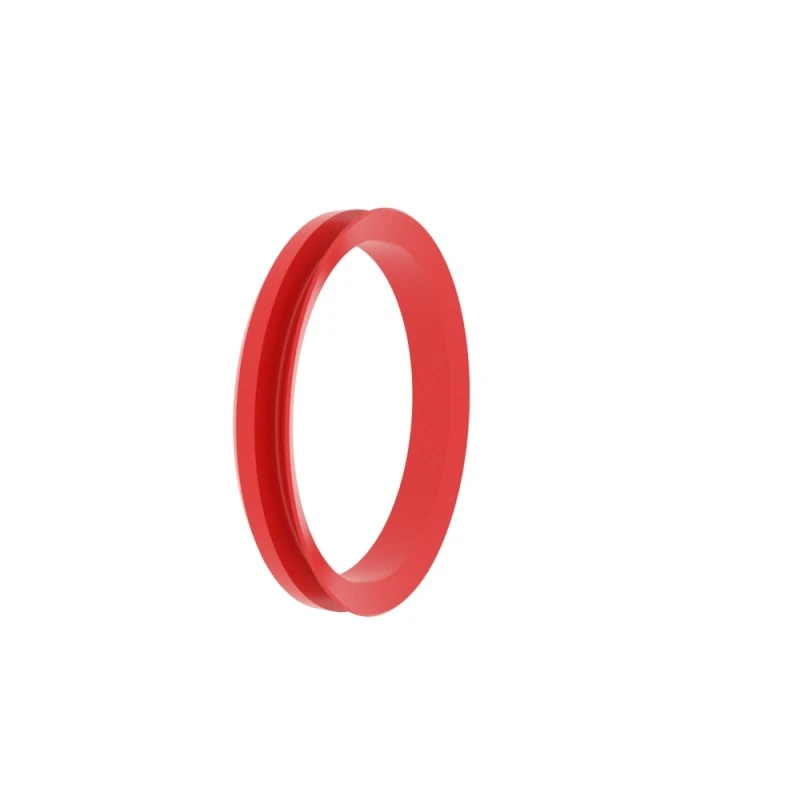

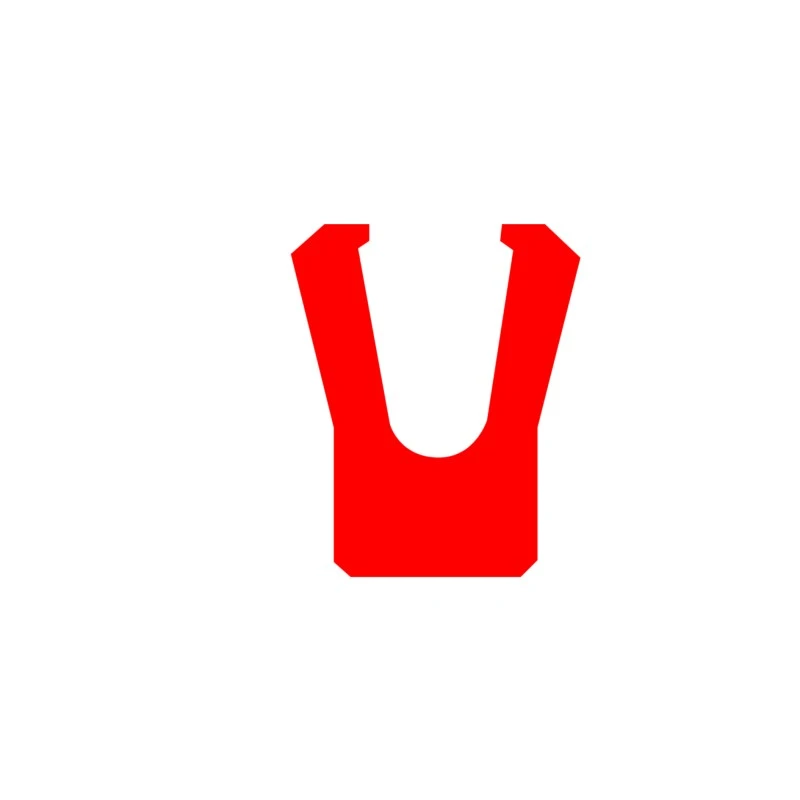

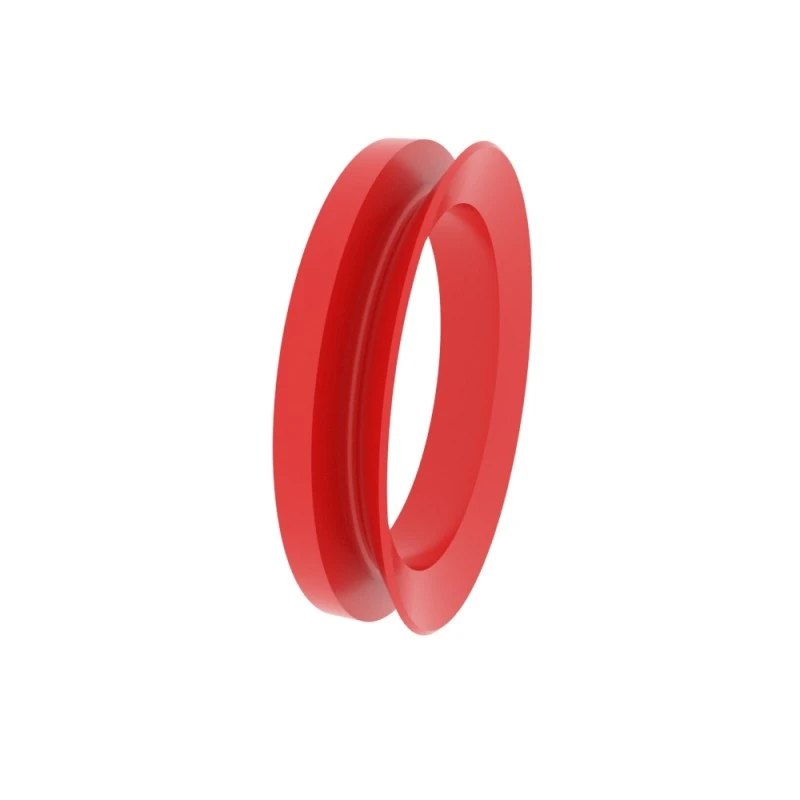

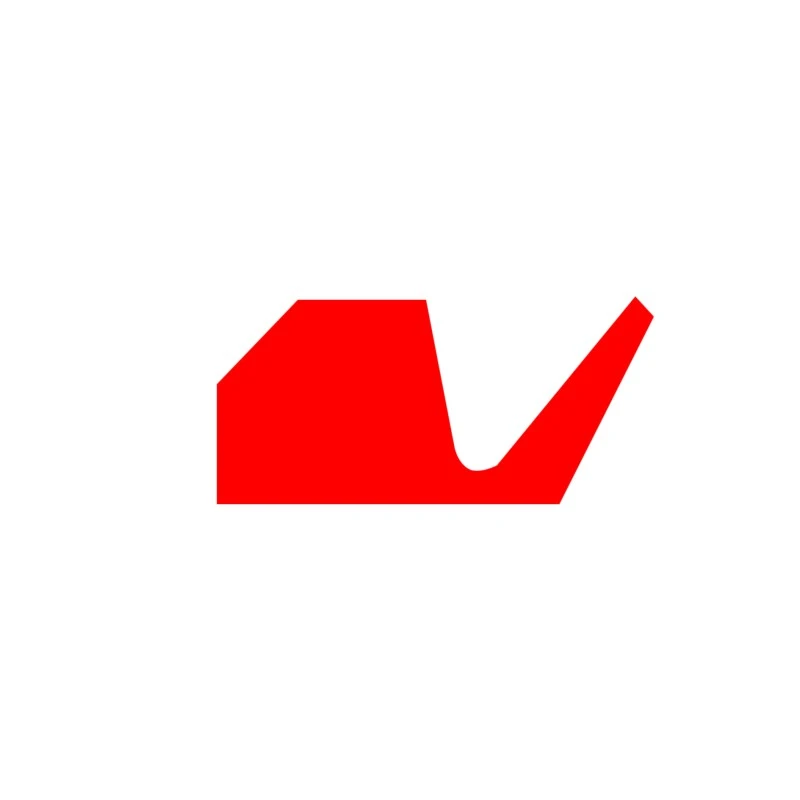

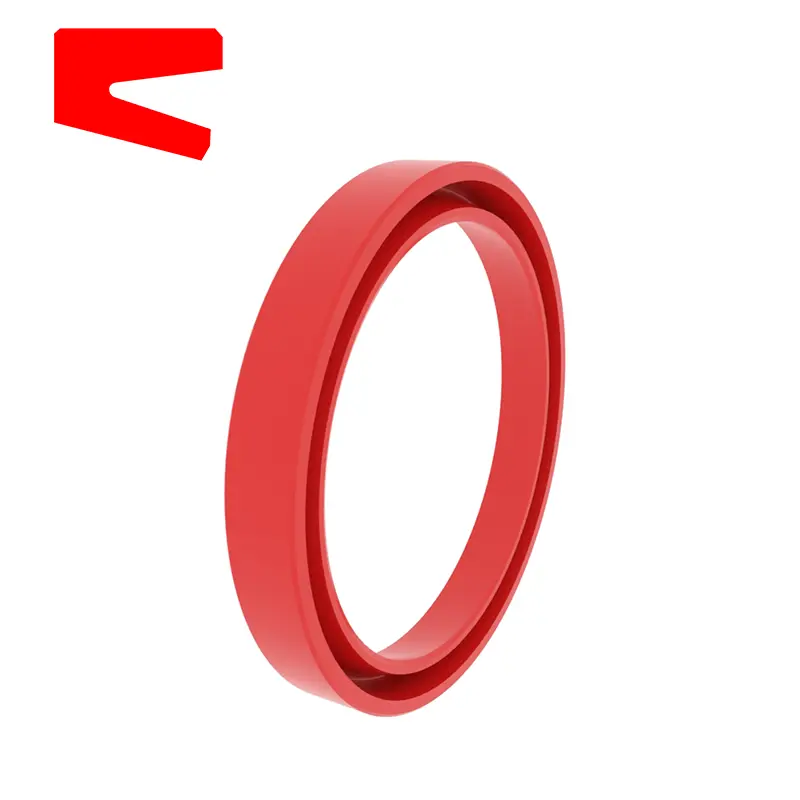

RCR106, RCR107 V formos rotacinis sandariklis, ašinis judėjimas, didelis elastinis modulis, atsparumas trinties, dulkės, teršalai, vandens purslai, alyvos purslai ir kt.

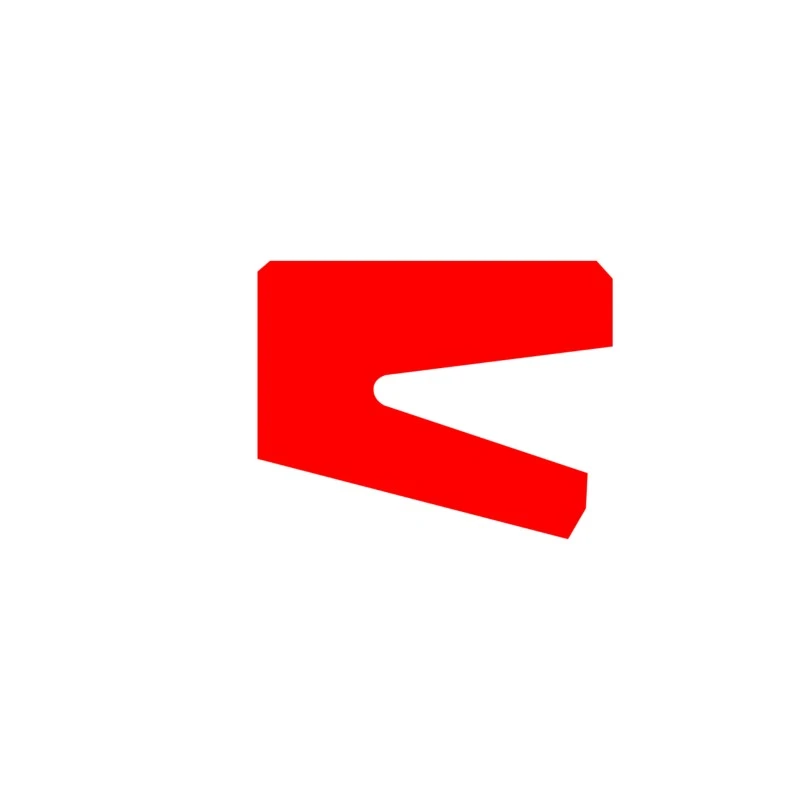

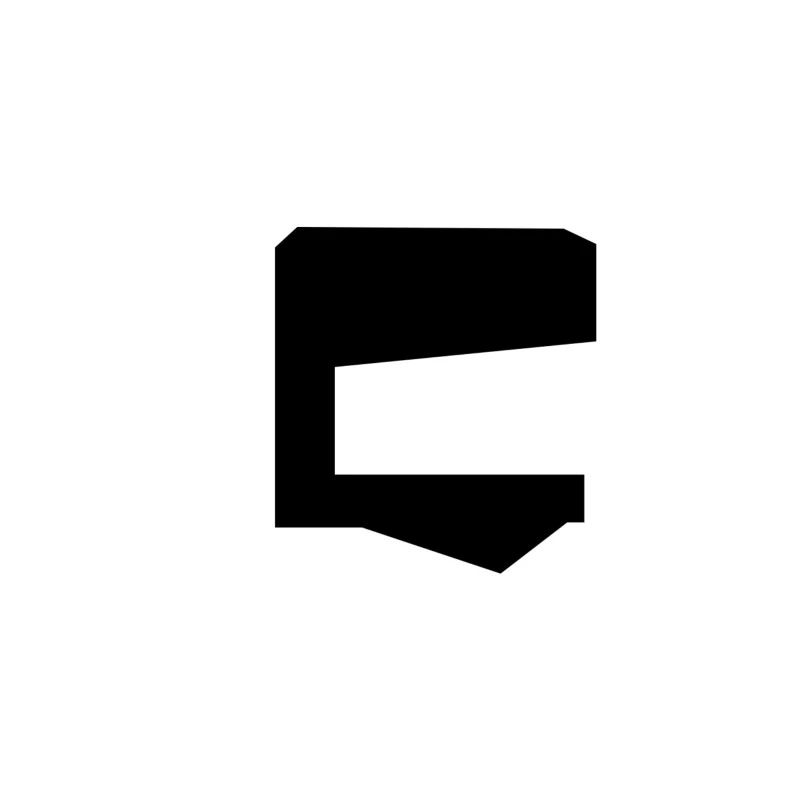

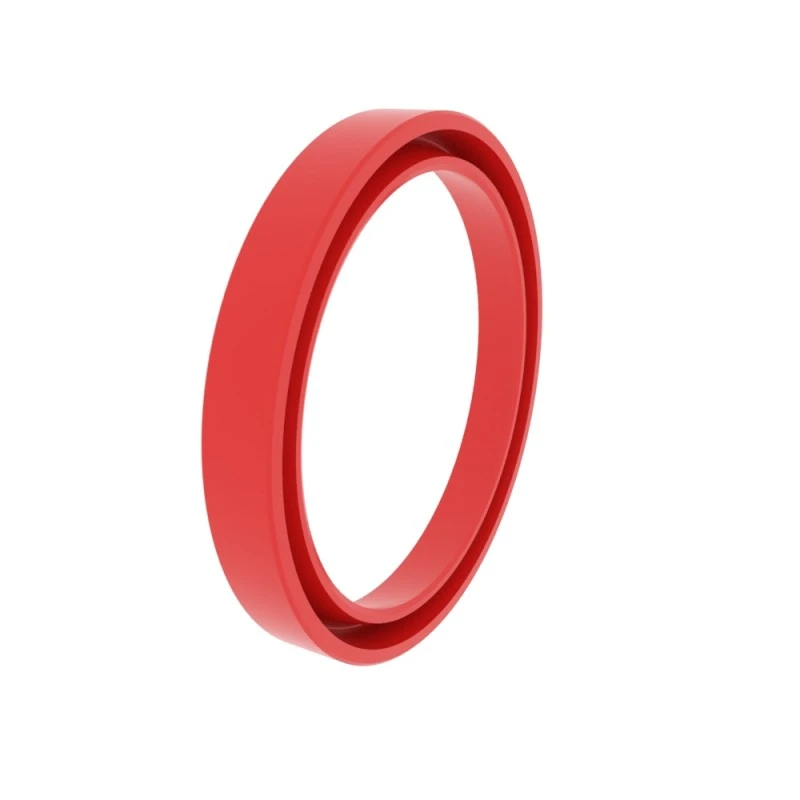

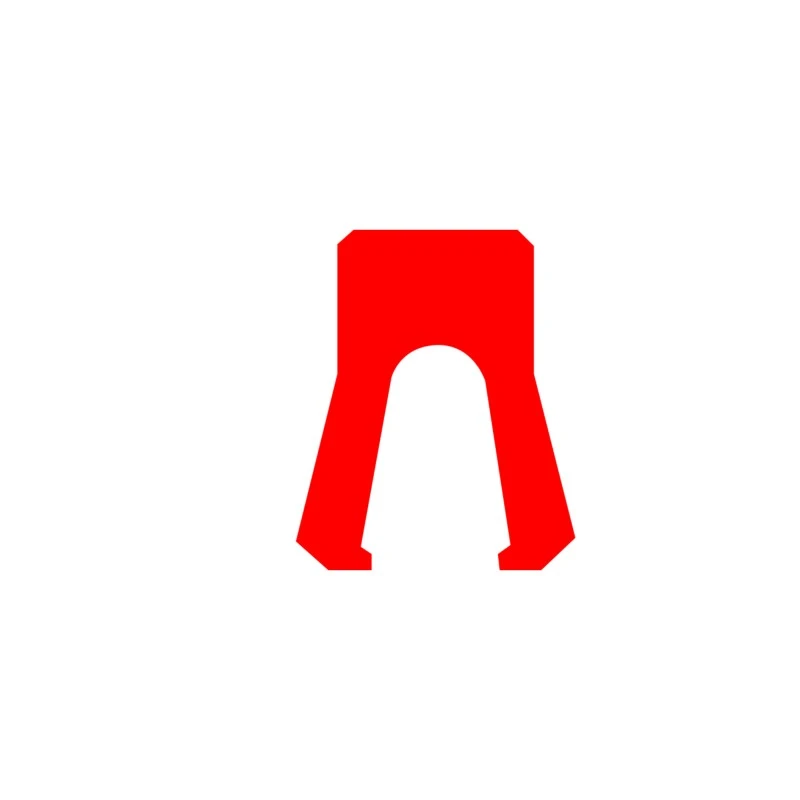

RCR108 Rotacinis sandariklis, vienas vaidinimas, nėra spyruoklės, vidinės ir išorinės lūpų trukdžiai nustatomi atsižvelgiant į skirtingas darbo sąlygas.

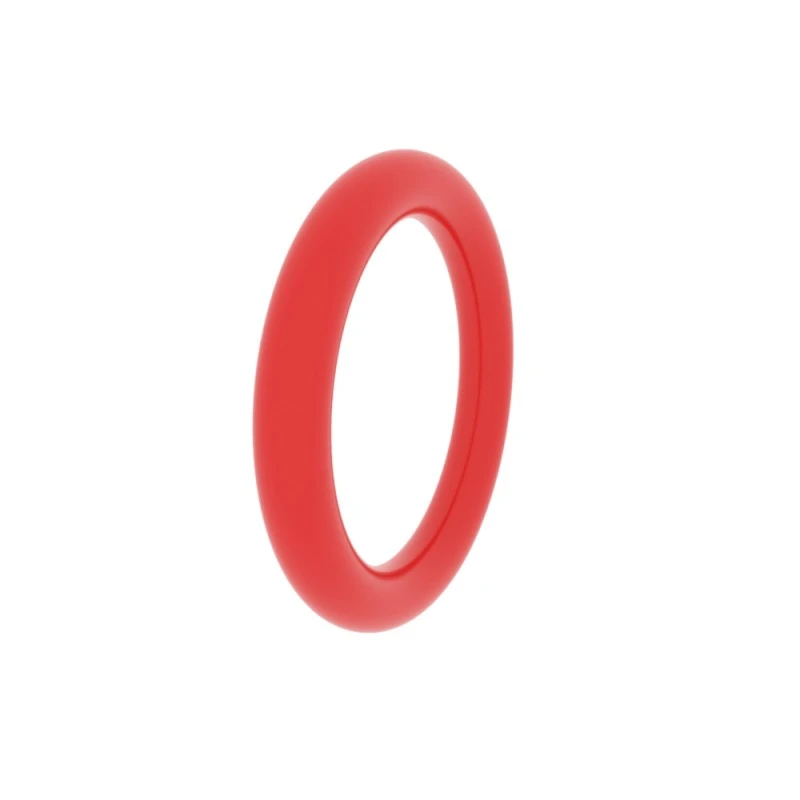

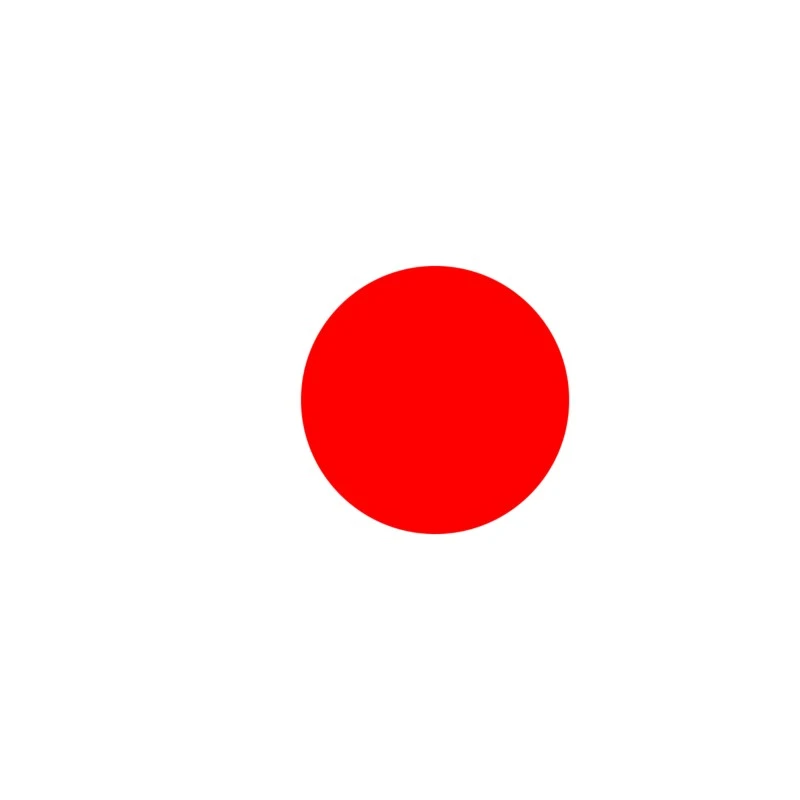

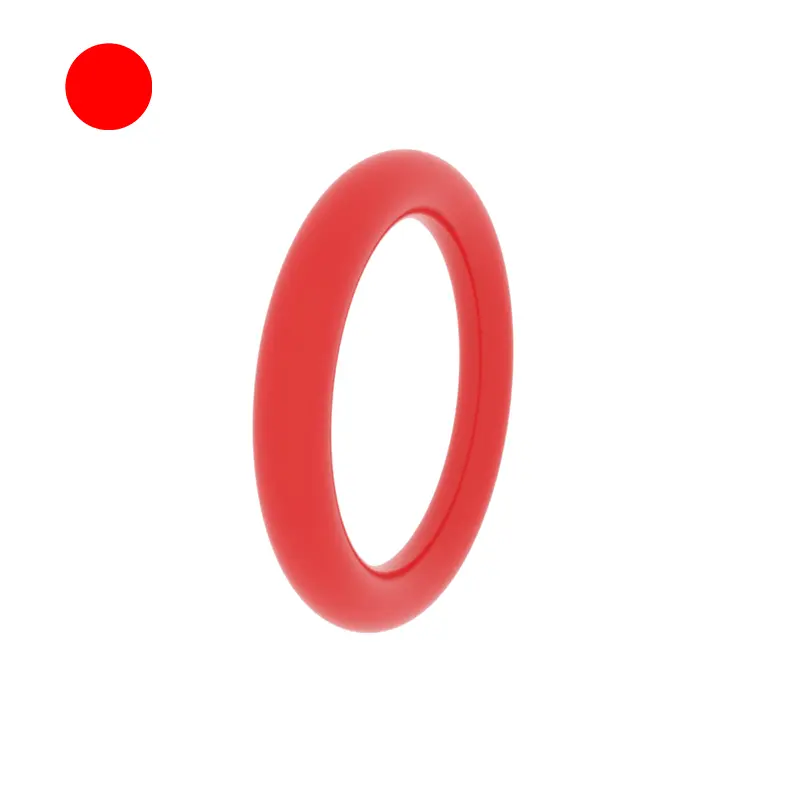

RCR109 O žiedas, elastingas žiedas, dažniausiai naudojamas statiniam sandarinimui ar dinaminiam sandarinimui, lanksčiam temperatūros vidutinio pasirinkimui. Norėdami gauti išsamių griovelių, skaitykite „O-žiedo“ pavyzdyje.

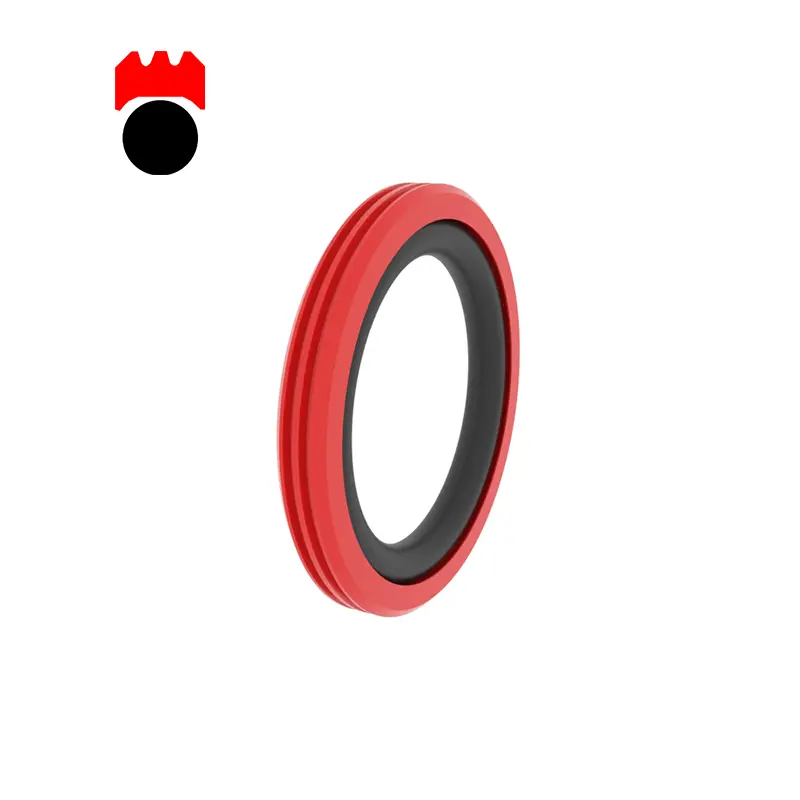

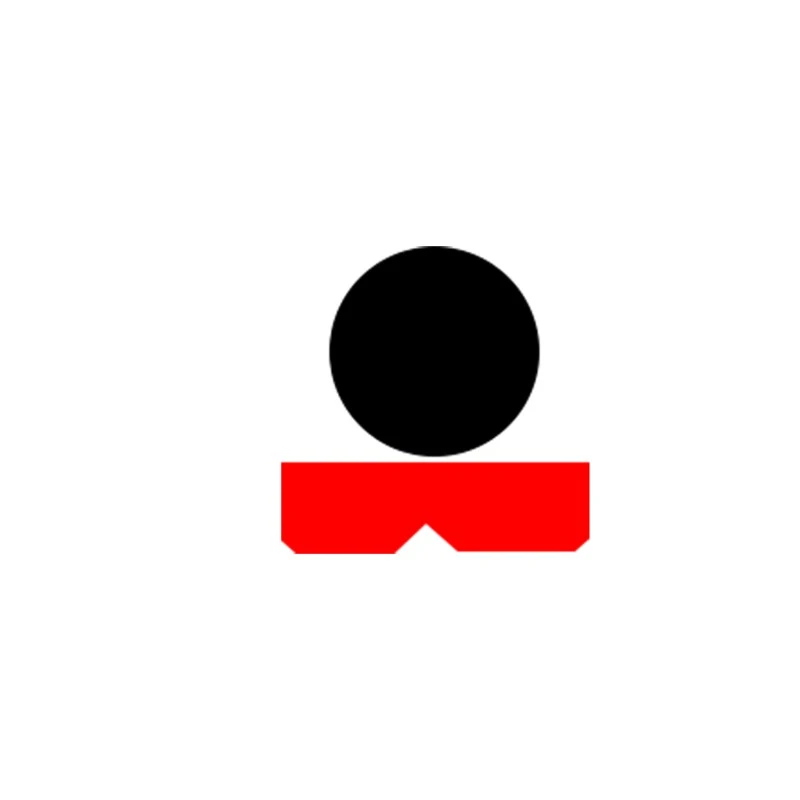

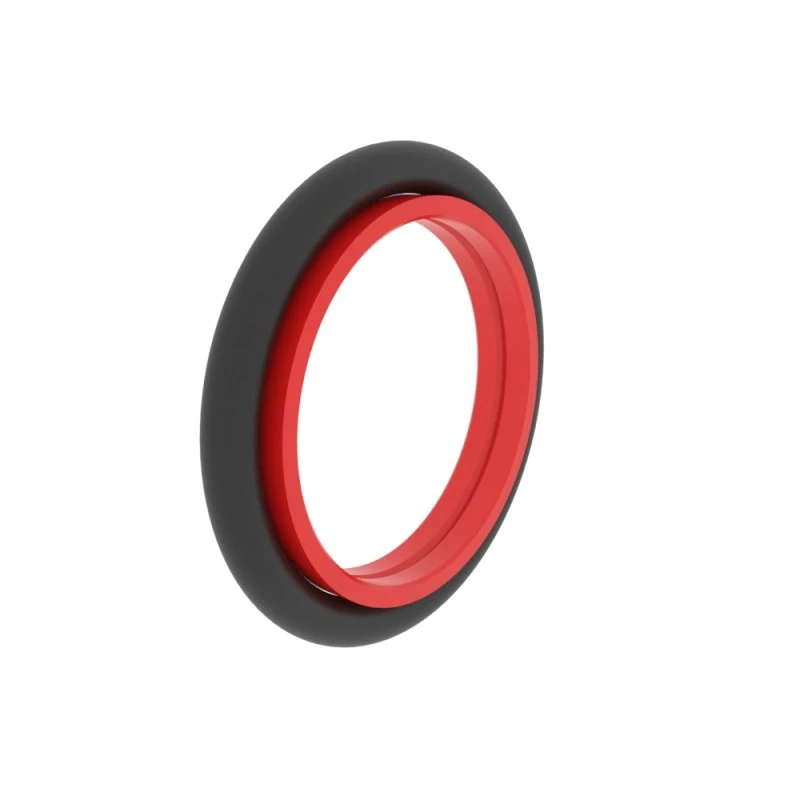

RCR110 Rotary Tetrafluoretileno sandariklis, skirtas velenui, dvigubai veikiančiam, tinkamam siauroms grioveliams.

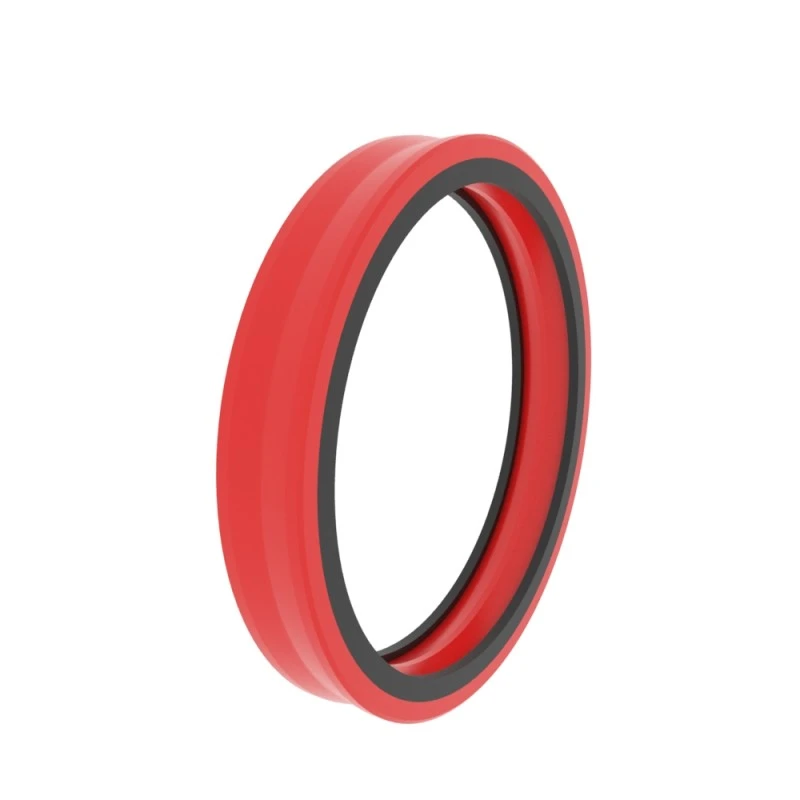

RCR111 Rotary Tetrafluoreetileno sandariklis skylės, dvigubai veikiančios, tinkamos siauroms grioveliams.
RCR112 Rotacinis sandariklis, dvigubas vaidinimas, siauras griovelis, tinkamas suteptoms darbo sąlygoms.

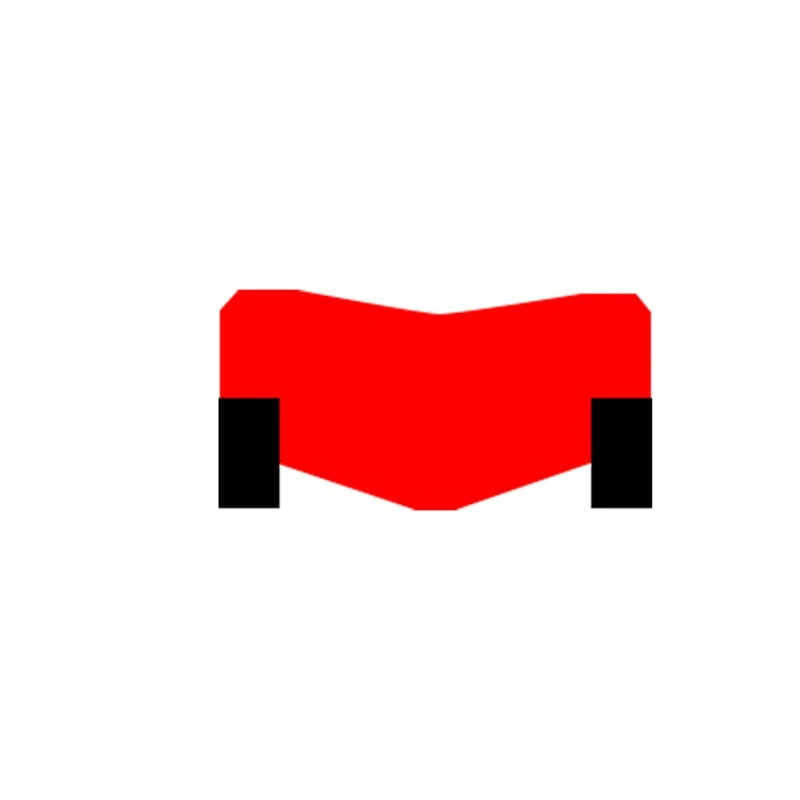

„RCR113 Rotary“ sandariklis, dvigubas vaidinimas, su atraminiu žiedu, stabiliu grioveliu įterpimu, leidžiančiu didesnį ekstruzijos tarpą ir slėgį, dažniausiai naudojamą ant besisukančio kasimo įrangos veleno.

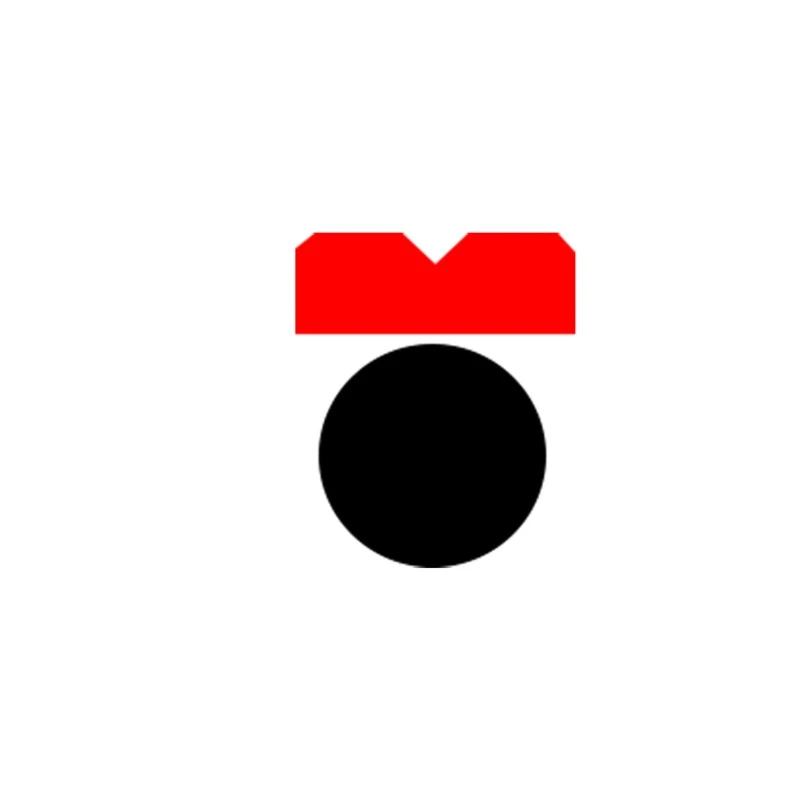

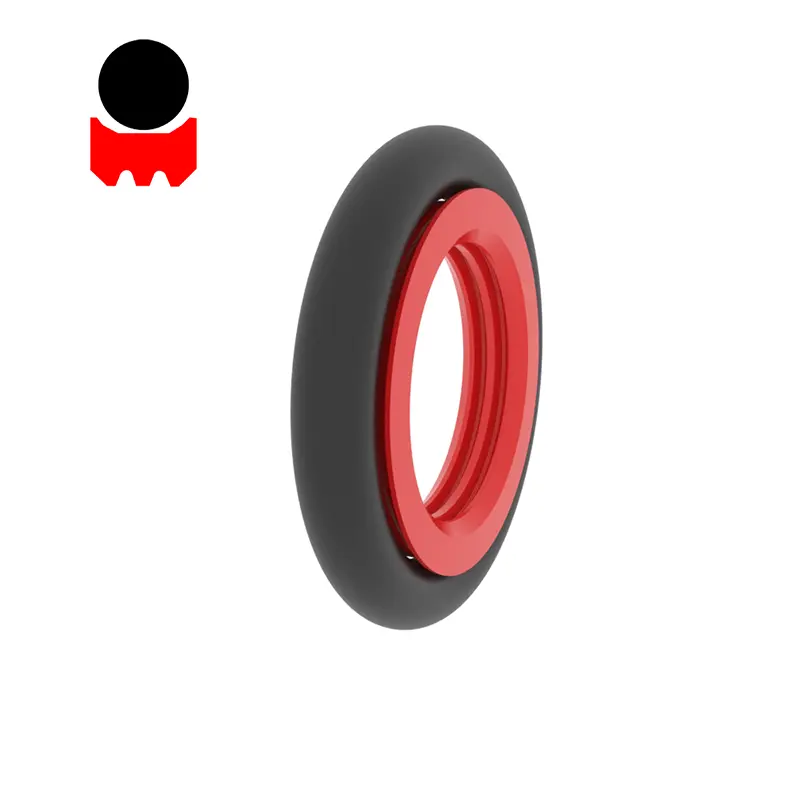

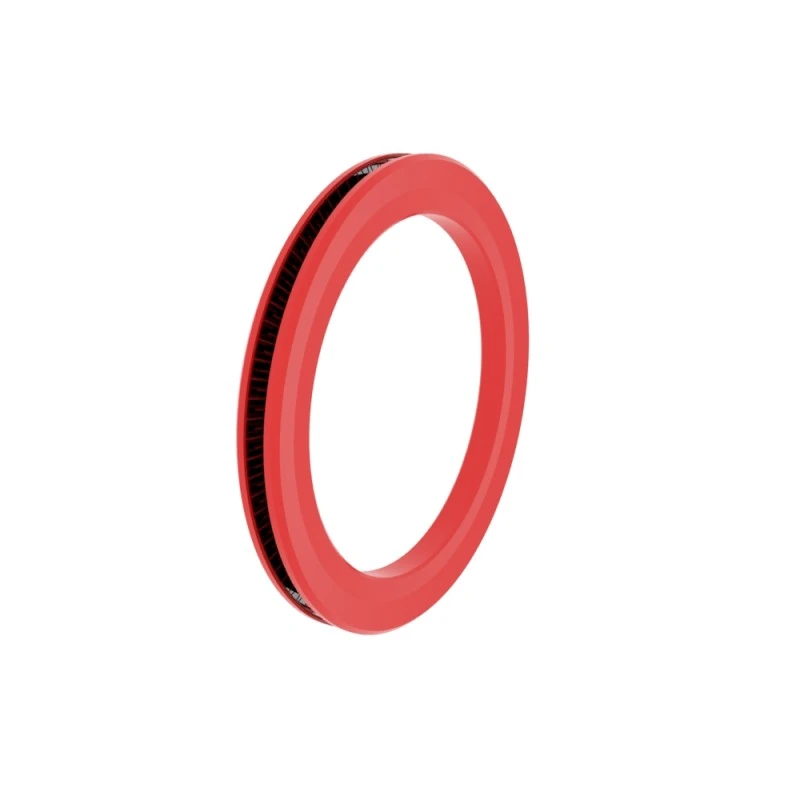

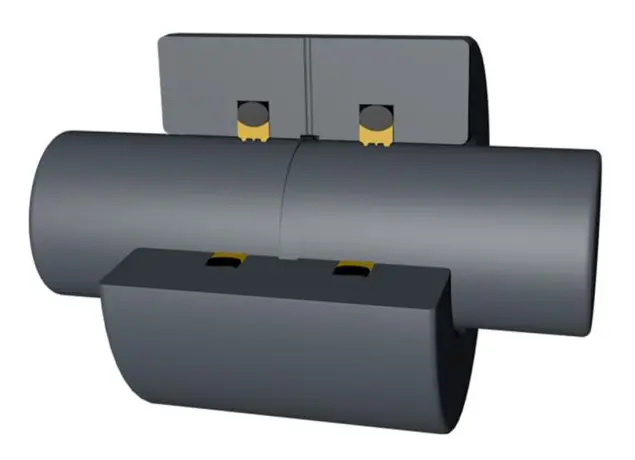

RCR115 Rotary Tetrafluoreetileno sandariklis, skirtas velenui, dvigubai veikiančiai, žemai trinčiai, priešnaviko aukštą slėgį, anti-aukštos temperatūros koroziją.

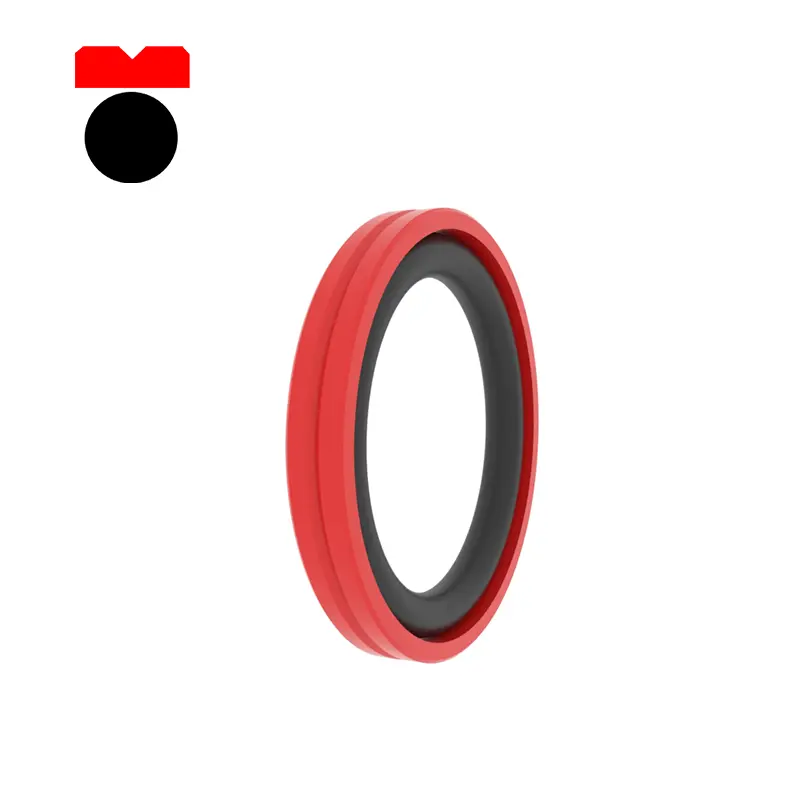

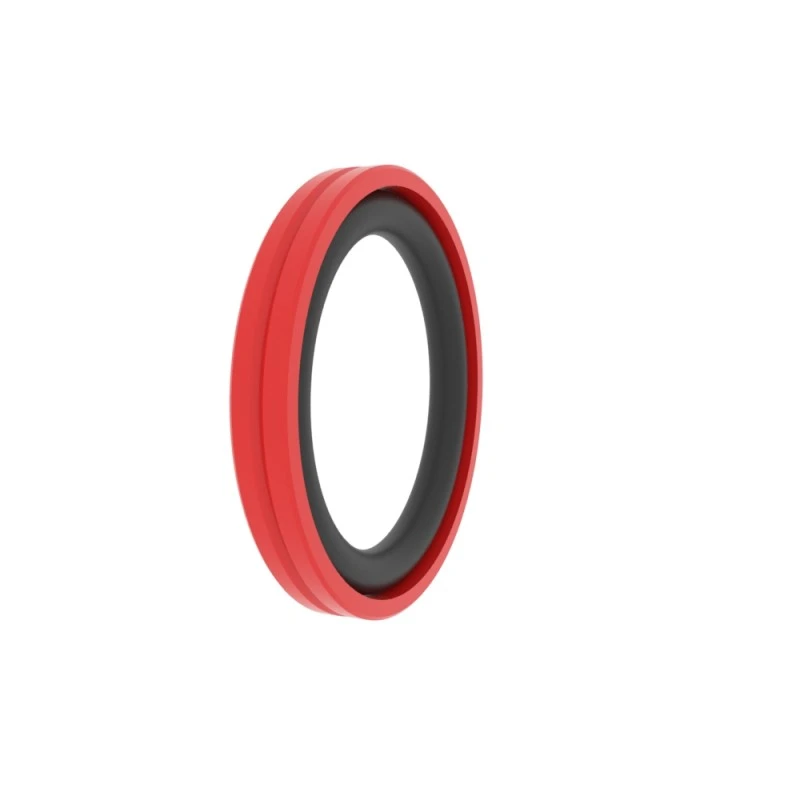

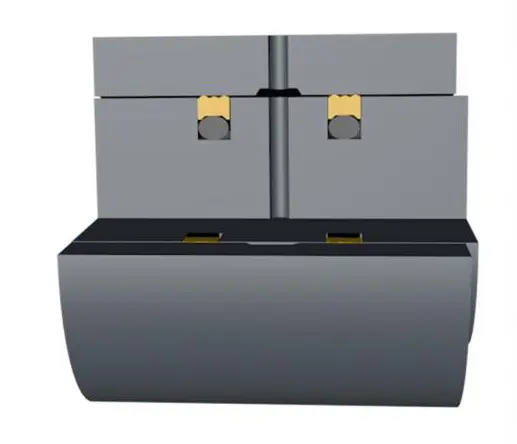

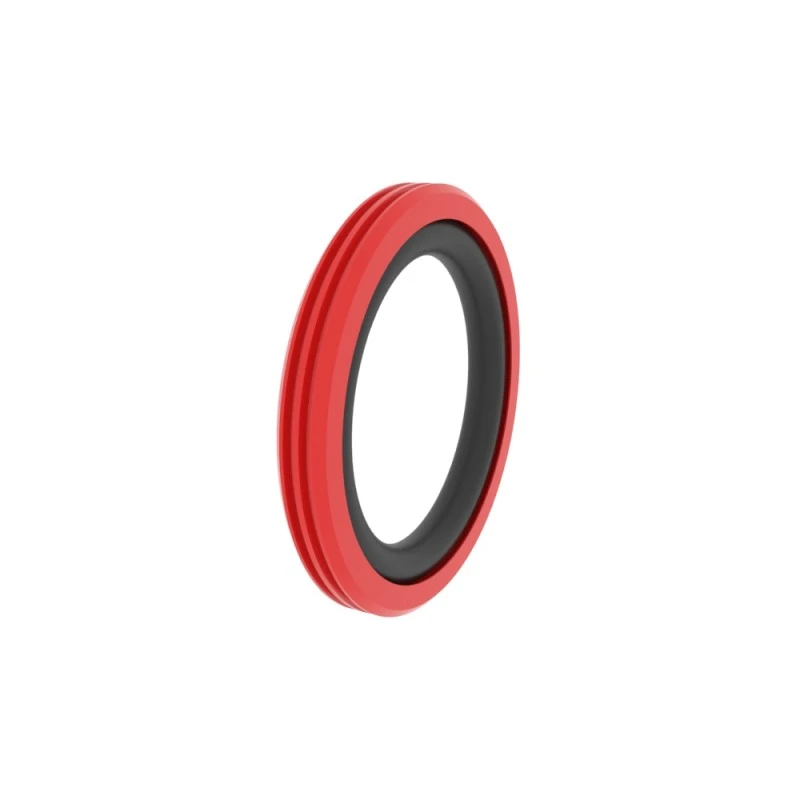

RCR116 Rotary tetrafluoretileno sandariklis skylės, dvigubai veikiančiai, žemai trintis, priešnavikinis aukštas slėgis, anti-aukštos temperatūros korozija.

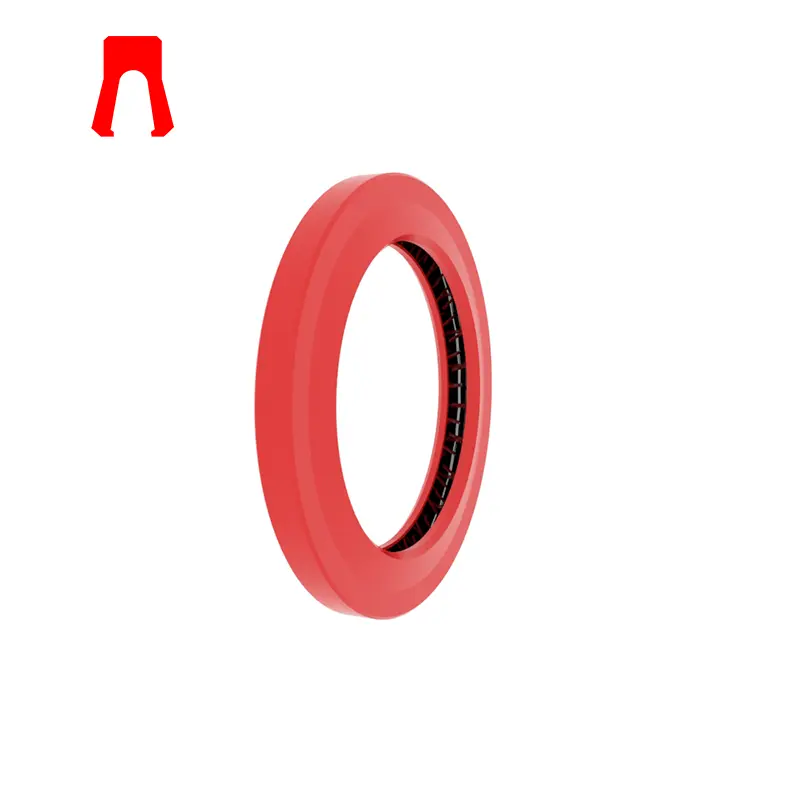

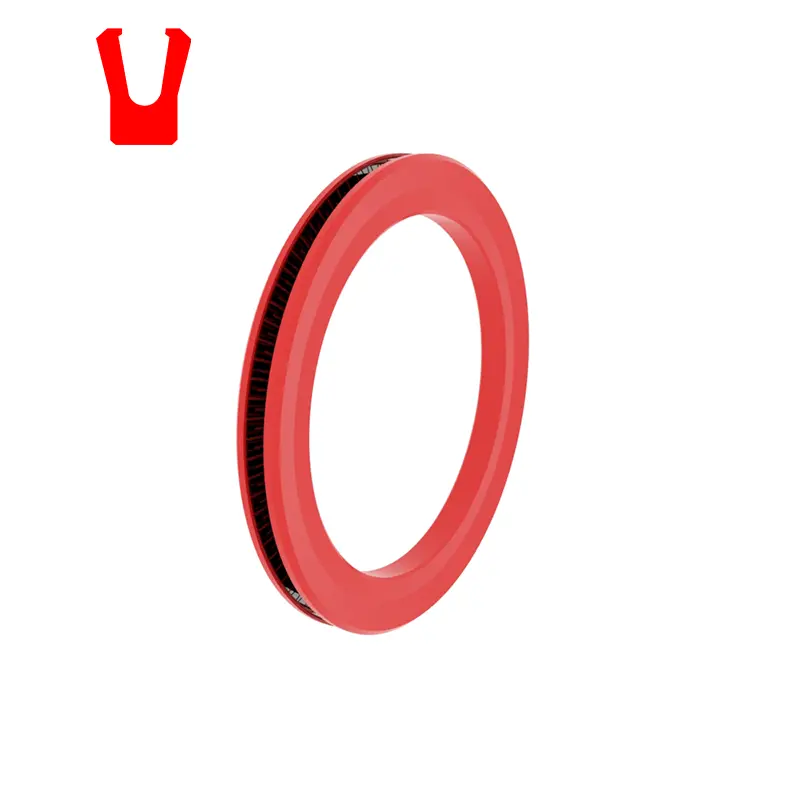

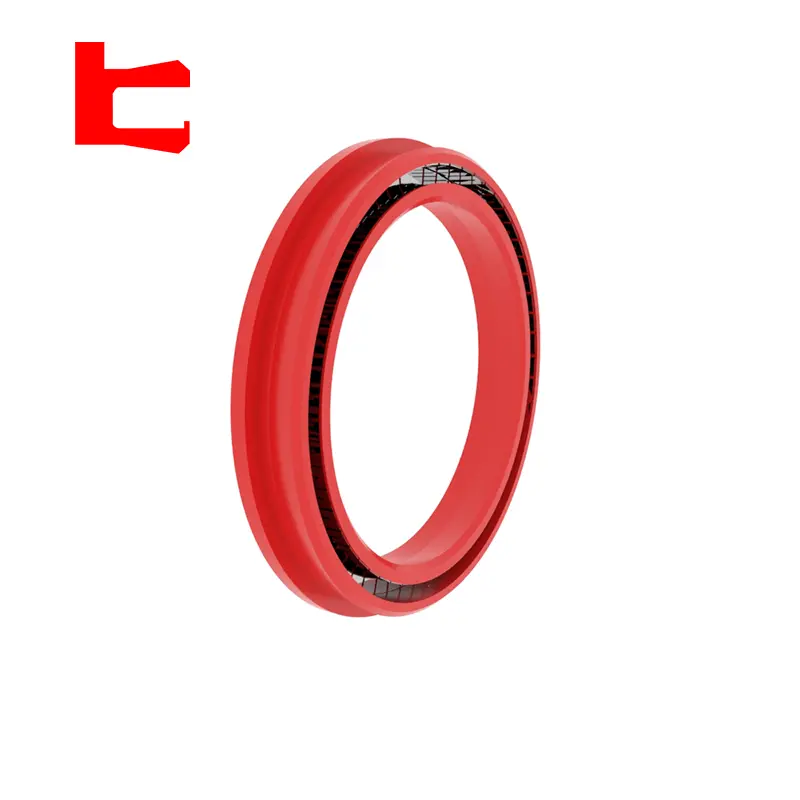

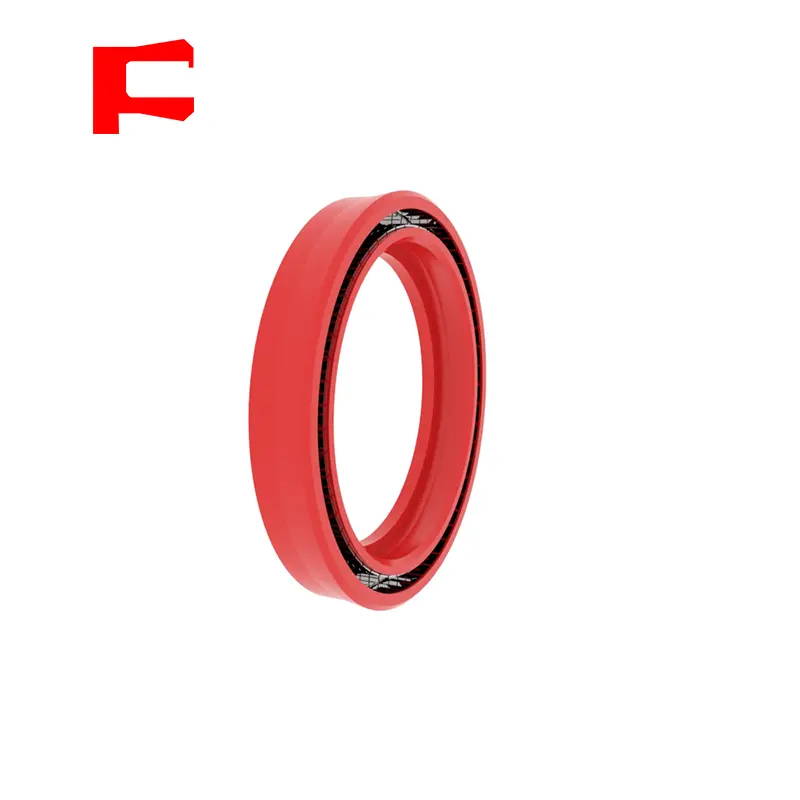

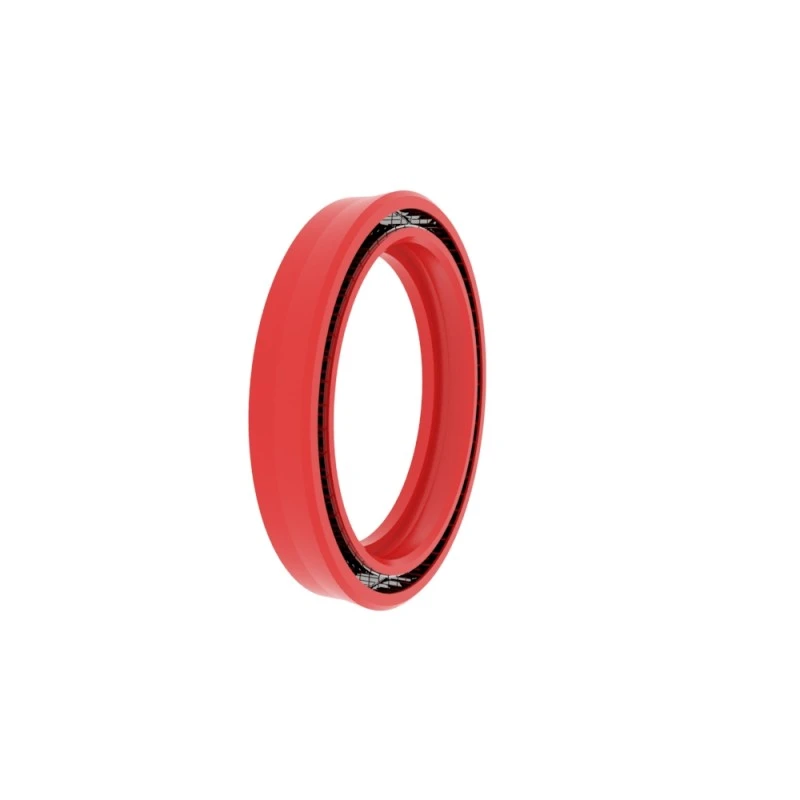

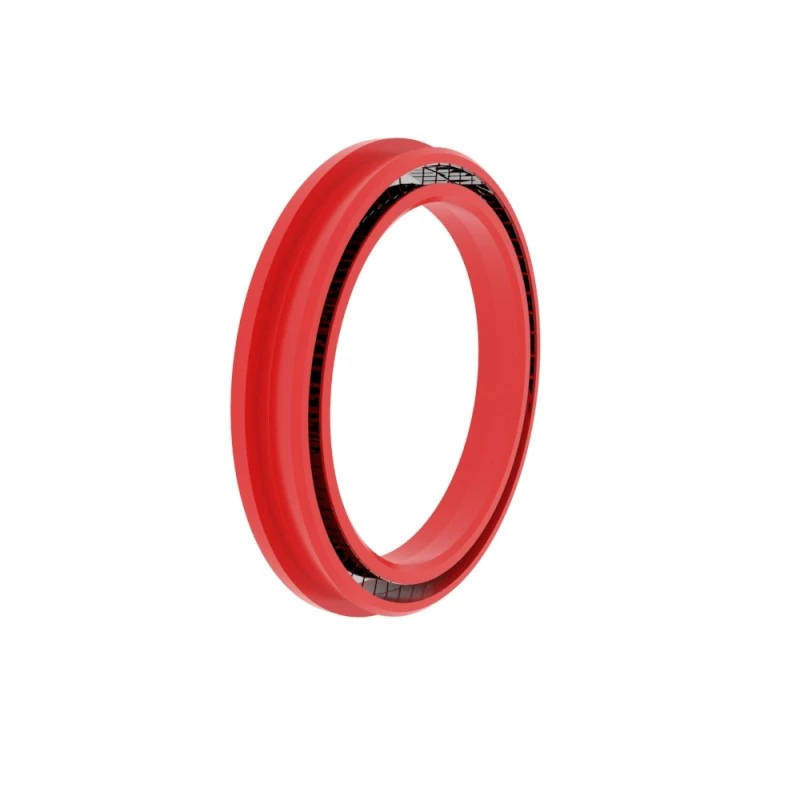

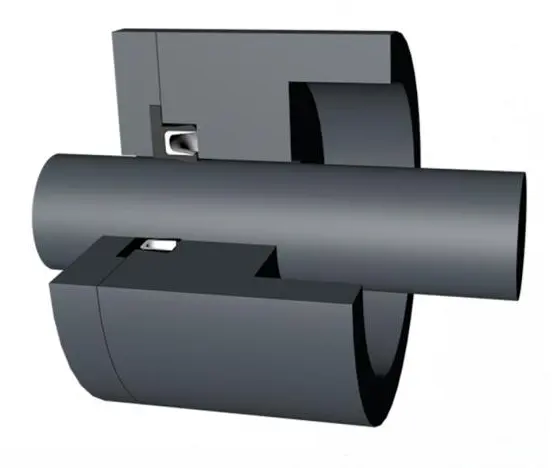

RCR117, RCR121 Rotary PTFE sandariklis su „Mander Spring“, pavieniu veikimu, aukštos temperatūros atsparumu korozijai, tinkančiai palyginti dideliam greičiui ir aukštam slėgiui.

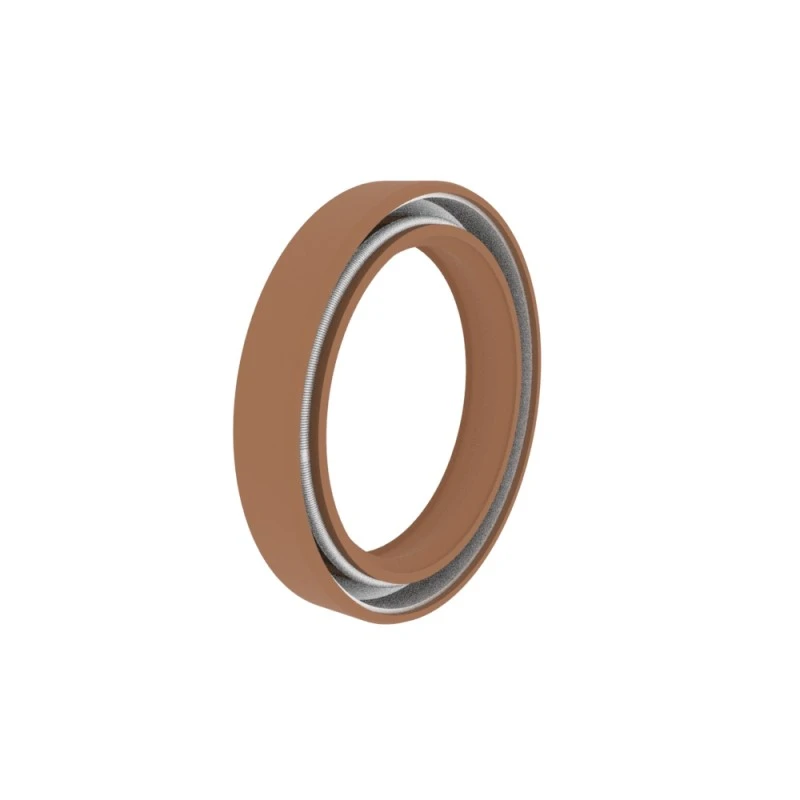

RCR118 PTFE PTFE ROTARY SEAL, su „Mander Spring“, pavieniu veikimu, aukštos temperatūros korozijos atsparumu, dažniausiai naudojamu chemijos pramonėje.

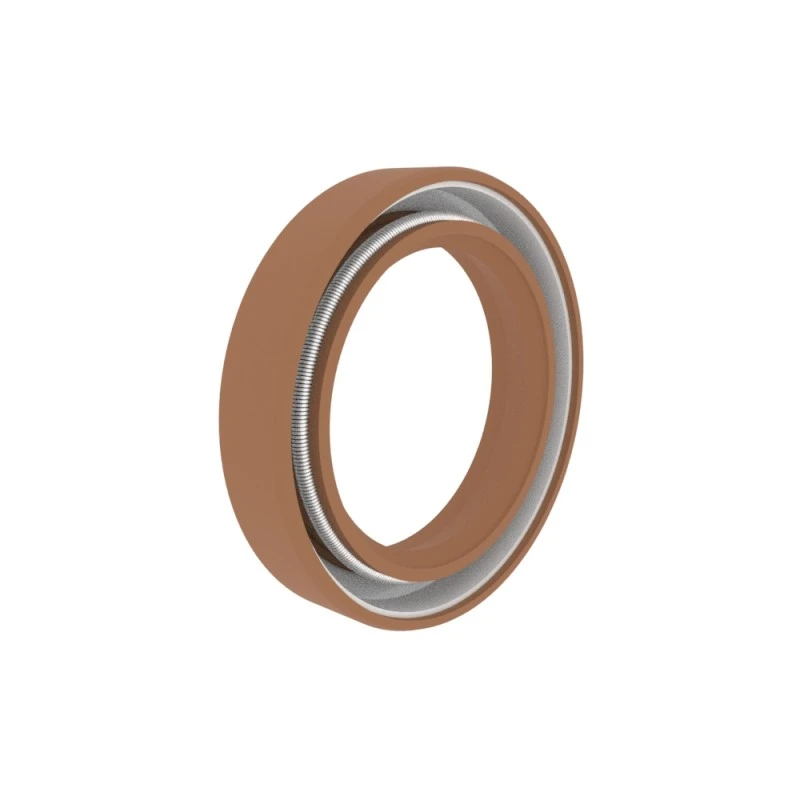

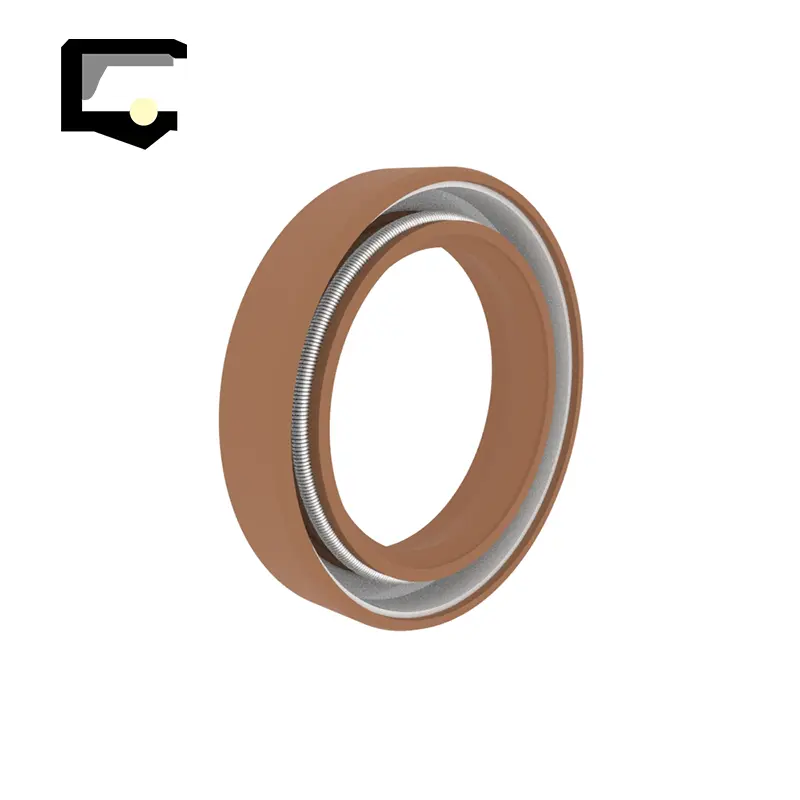

RCR119 „Rotary Skeleton“ vienkartinis lūpų sandariklis, vienas vaidinimas, ašinis atviro griovelio montavimas, plačiai naudojamas, dažniausiai naudojamas kaip apsauginis guolių elementas.
RCR201, RCR202 Rotary Skeleton Dvigubo lūpų sandariklis, pavienis vaidinimas, su dulkėmis atsparia pagalbine lūpa, ašinio atviro griovelio montavimas, plačiai naudojamas, dažniausiai naudojamas kaip apsauginis guolių elementas.

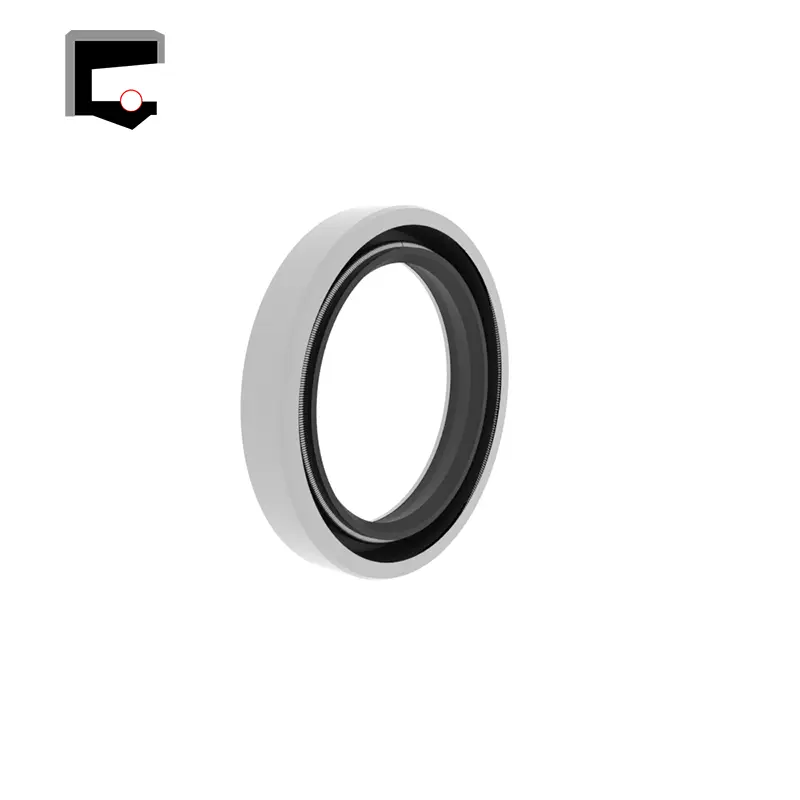

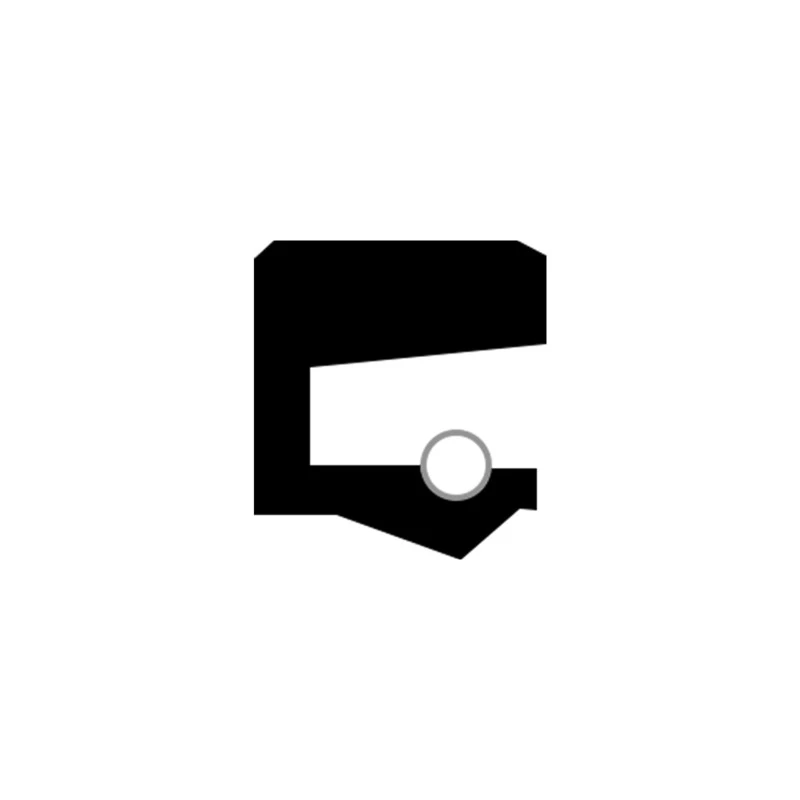

„RCR203“, „RCR204 Rotary Skeleton“ be vieno lūpų antspaudo, vieno vaidybos, ašinio atviro griovelio armatūros fiksuotas montavimas, dažniausiai naudojamas sunkiose pramonės šakose, tokiose kaip metalurgija ir laivų statyba.
„RCR205“ iškirpto sukamojo skeleto, kuriame nėra vieno lūpų antspaudo, vienkartinis vaidinimas, ašinio atviro griovelio armatūra fiksuota montavimas, dažniausiai naudojamas sunkiose pramonės šakose, tokiose kaip metalurgija ir laivų statyba.

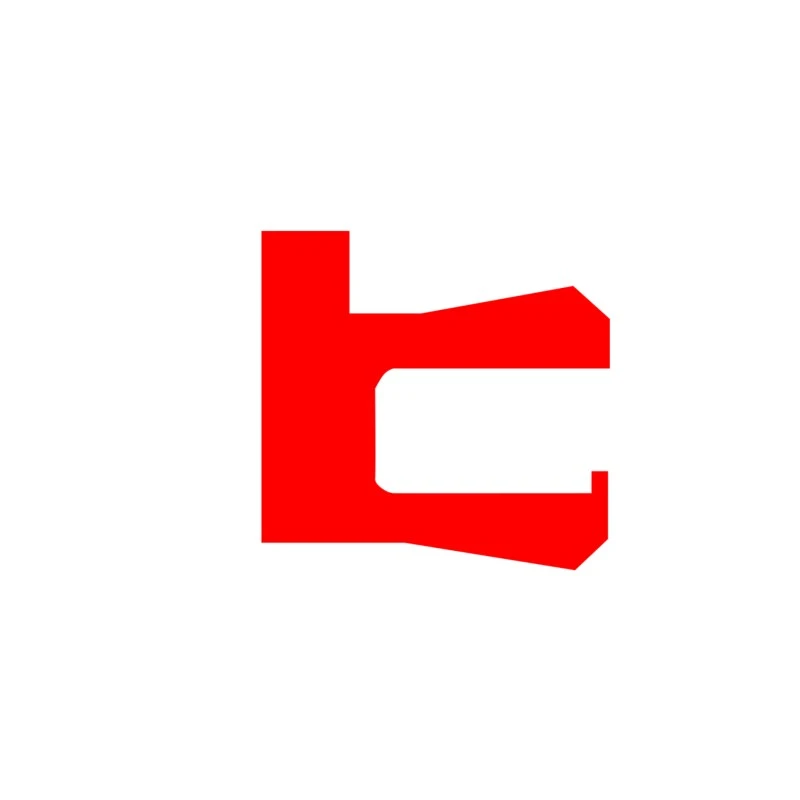

RCR206, RCR207 „Rotary Rotary“ be rėmelių vienkartiniai lūpų sandarikliai, vienkartinis vaidinimas, ašinio atviro griovelio armatūra fiksuota montavimas, dažniausiai naudojamas sunkiose pramonės šakose, tokiose kaip metalurgija ir laivų statyba. Tinka mažo greičio sandarinimui, sandarinimo terpė yra ličio pagrindu pagaminta tepalas.
Produkto funkcijos ir programos:
Pagrindinės programos

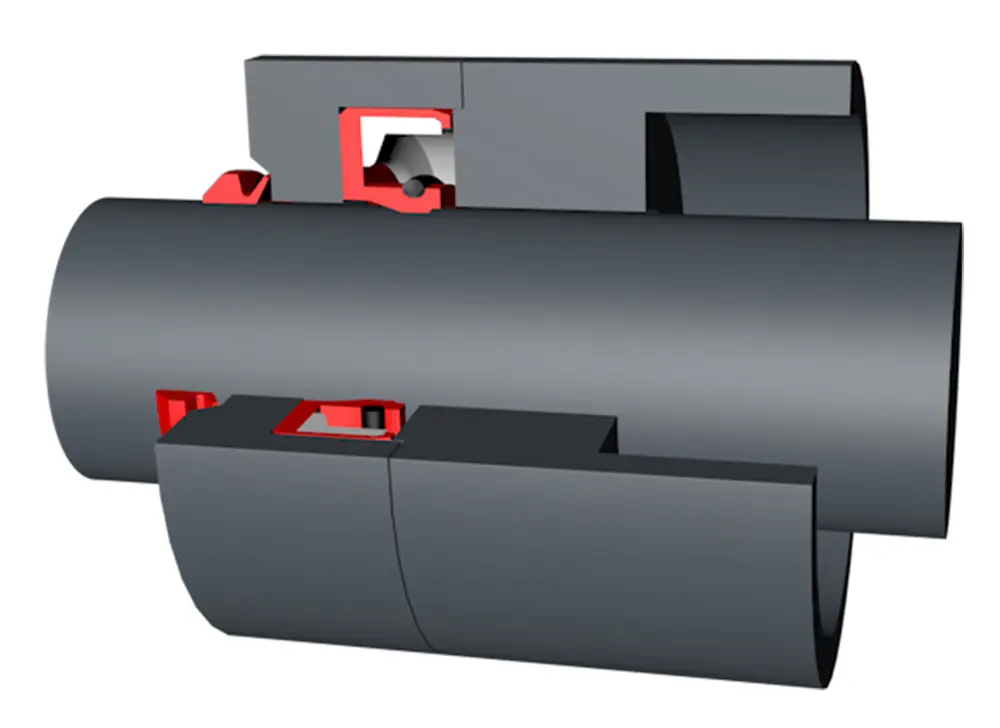

Pasukami sukamieji sandarikliai yra tinkami besisukančiam veleno galo sandarinimui, besisukančiam veleno sandarinimui, ekskavatoriams, griebtuvams, sukamosioms jungtims, sukamosioms paskirstytojams ir tokio tipo sandarikliams dažnai naudojamas naftos ir chemijos pramonėje
Privalumai
Pasukimo sukamieji sandarikliai turi platų pritaikomų terpių ir temperatūros diapazoną, gerą sandarinimo efektą, atsparumą aukštam slėgiui, mažą skerspjūvio dydį, hidraulinės alyvos atsparumą, žemą trintį ir be slidumo slidumo reiškinį.
RCR101
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
f8 |
|
Φd |
H8 |
Užsakymo pavyzdys
Modelis: RCR101
Griovo dydis: 100x115x8
Medžiaga: NBR/POM
SEAL TIPAS: RCR101, RCR102
Pagrindinė programa: tinkama besisukančiam veleno galo sandarinimui
Privalumai: Tinka įvairiems terpėms, plačiam temperatūros diapazonui ir geras sandarinimo efektas
Medžiaga: poliuretanas, guma/polioksimetilenas
|

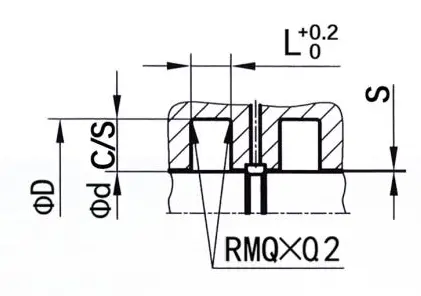

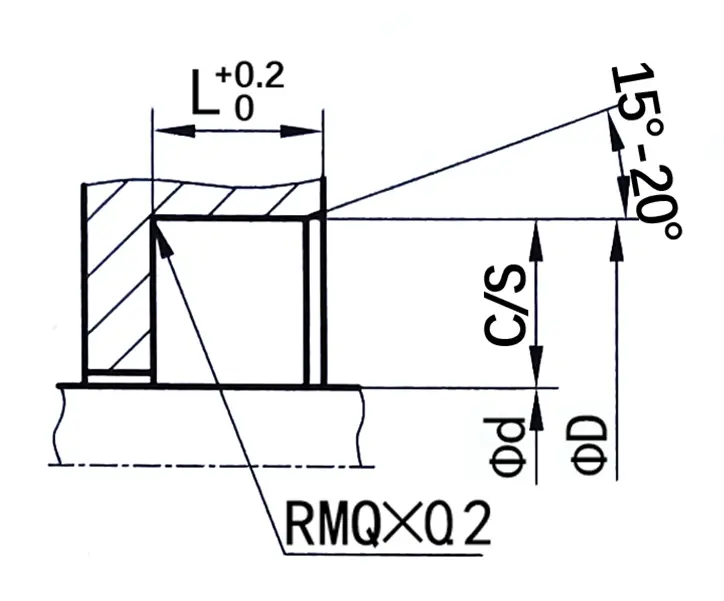

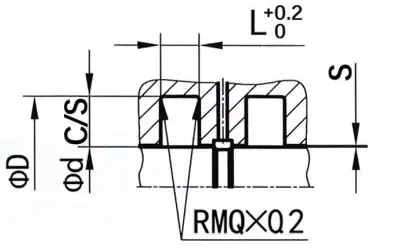

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (gali būti pagaminti bet kokio dydžio sukamieji sandarikliai) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60–139,9 |
ΦD+15 |
8 |
7.5 |
|||
|
140–299,9 |
ΦD+20 |
10 |
10 |
|||
|
300–499,9 |
ΦD+30 |
12 |
15 |
|||
|
500–800 |
ΦD+40 |
20 |
20 |
|||
|
＞ 800 |
ΦD+50 |
22 |
25 |
|||

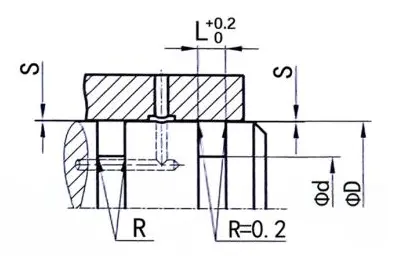

RCR115
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
f8 |
|
Φd |
H8 |
Užsakymo pavyzdys
Modelis: RCR115

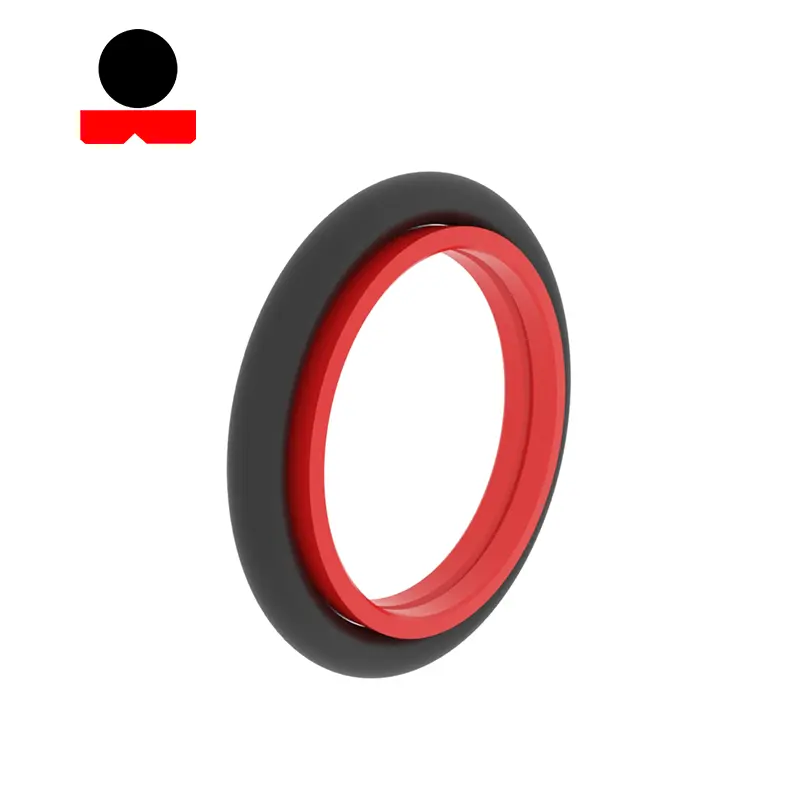

Griovo dydis: 100x111x4.2
Medžiaga: PTFE4+NBR
SEAL TIPAS: RCR115
Pagrindinis taikymas: Tinka sukamaisiais veleno ruoniais, ekskavatoriais, griebtuvais, pasukamaisiais jungtimis.
Privalumai: Jis gali atsispirti aukštam slėgiui, turi nedidelį skerspjūvio dydį, yra atsparūs hidrauliniam aliejui, turi mažą trintį ir neturi lazdelės slidumo reiškinio.
Medžiaga: tetrafluoretilenas + nitrilo guma arba fluororuberis
|

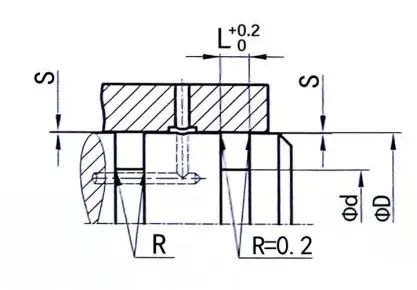

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (gali būti pagaminti bet kokio dydžio sukamieji sandarikliai) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksimalus ekstruzijos tarpas |
||
|
100bar |
200Bar |
||||||||
|
6-18.9 |
ΦD+4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
ΦD+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38–199,9 |
ΦD+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200–255,9 |
ΦD+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
ΦD+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
ΦD+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
f8 |
|
Φd |
H8 |
Užsakymo pavyzdys
Modelis: RCR116
Griovo dydis: 100x89x4.2
Medžiaga: PTFE4+NBR
SEAL TIPAS: RCR116
Pagrindinis taikymas: Tinka sukamojo veleno galo sandarikliams, ekskavatoriams, griebtuvams, sukamosioms jungtims, sukamosioms paskirstytojams.
Privalumai: Jis tinka plačiam terpių ir temperatūros asortimentui, turi gerą sandarinimo efektą, mažą skerspjūvio dydį, stiprų atsparumą hidrauliniam aliejui, mažą trintį ir be lazdelės slidumo reiškinio.
Medžiaga: tetrafluoretilenas + nitrilo guma arba fluororuberis
|
Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (gali būti pagaminti bet kokio dydžio sukamieji sandarikliai) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O žiedas |
Maksimalus ekstruzijos tarpas |
||
|
100bar |
200Bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40–79,9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80–132,9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-115.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330–669,9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

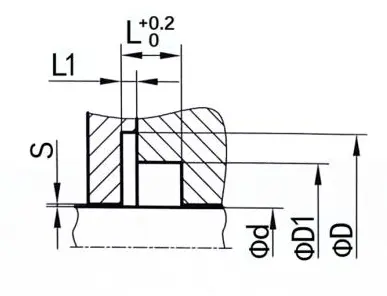

RCR117
Užsakymo dydis
ΦD ...... išorinis skersmuo
Φd1 ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
L1 ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
f8 |
|
Φd |
H8 |
Užsakymo pavyzdys
Modelis: RCR117
Griovo dydis: 100x117.5x110.5x7.1x1.8
Medžiaga: PTFE4+V.
SEAL TIPAS: RCR117
Pagrindinis taikymas: Tinka besisukančiam veleno galo sandarinimui, tokio tipo sandariklis dažnai naudojamas naftos ir chemijos pramonėje
Privalumai: Maža trintis, atsparumas korozijai, aukšta atsparumas temperatūrai, tinkamas dideliam greičiui
Medžiaga: PTFE, nerūdijančio plieno spyruoklė
|

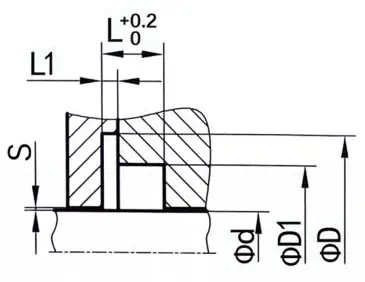

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (gali būti pagaminti bet kokio dydžio sukamieji sandarikliai) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Maksimalus ekstruzijos tarpas |
|||
|
20Bar |
100bar |
200Bar |
||||||||
|
5-19.9 |
ΦD+9 |
ΦD+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
ΦD+12,5 |
ΦD+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
ΦD+17,5 |
ΦD+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
ΦD+22 |
ΦD+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
