Mes sutelkiame dėmesį į įvairius stūmoklinių sandariklių lauko poreikius ir pateikiame aukšto našumo sprendimus, apimančius visus hidraulikos ir pneumatikos scenarijus. Mūsų produktų linija yra padalinta į vieno veikimo ir dvigubo veikimo kaip pagrindą, derinant materialias inovacijas ir struktūrinį optimizavimą, kad būtų patenkinti tradicinės pramonės sandarinimo iššūkiai iki kraštutinių darbo sąlygų:
1. Stūmoklio antspaudų posūkių ruonių serijos akcentai:
Aukštas slėgis ir anti-ekstrygiavimas: RCK102/102R/104 serijos yra skirtos aukštam slėgiui, o atraminė konstrukcija sustiprėja, kad ji prisitaikytų prie didelių tarpų ir siaurų griovelių. RCK109H/120/122 ir kiti kombinuotai sandarikliai integruokite kreipiamuosius žiedus ir elastomerus, kad pralaužtų 35MPA+ aukšto slėgio ribą, ypač tinkamą kasybos ir sunkioms mašinoms.
Dinaminis pritaikomumas: RCK108/125/138 naudoja tetrafluoretileno medžiagą, kad stabilus sandarinimas būtų pasiektas nuo ypač mažo greičio iki didelio greičio (0,01 ~ 5m/s), o žemos trinties charakteristikos yra tinkamos vaikščiojančiai hidraulikai ir tikslios įpurškimo liejimo įrangai.
Ekstremali aplinkos tolerancija: RCK119/139 yra aprūpinta „Mander Spring“ ir PTFE medžiaga, kuri yra atspari korozijai ir atsparus sausoms drabužiams. Platus temperatūros diapazonas -40 ℃ ~ 200 ℃ apima chemines, farmacinius aukštos temperatūros reaktorius ir maisto aseptinių gamybos linijas.
2. Pramonės pritaikytas dizainas:
Priežiūra ir modifikacija: RCK116/216 supaprastina montavimo procesą ir prisitaiko prie seno cilindro remonto poreikių ir greito maisto užpildymo įrangos pakeitimo.
Dviguba terpė Izoliacija: RCK144/145 turi originalią dvigubos lūpų struktūrą, kuri tuo pačiu metu gali užklijuoti alyvos/vandens ar dujų/skysčių mišrią terpę, tinkančią sudėtingoms darbo sąlygoms.
Trumpas insulto optimizavimas: RCK103/143 padidina įterpimo stabilumą per O žiedo išankstinį apkrovą, kad būtų išvengta nuotėkio rizikos trumpalaikiuose hidrauliniuose cilindruose.
3. Pagrindiniai technologijos pranašumai:
Medžiagos mokslas: Poliuretano LIP (RCK205) alyvos kaupimo konstrukcija prailgina pneumatikos be tepimo tarnavimo laiką, o tetrafluoretilen (RCK108) atsižvelgiama tiek į atsparumą drabužius, tiek cheminį atsparumą.

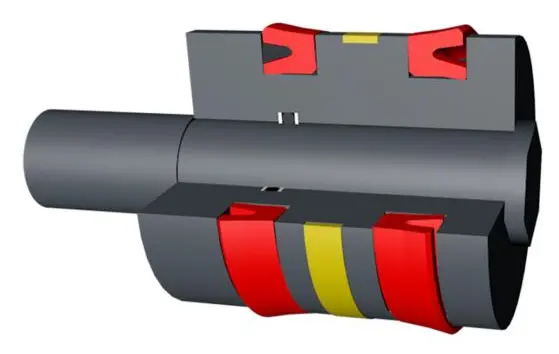

Struktūrinės inovacijos: „Back-to-Back“ kreipiamieji žiedai (RCK101), atraminiai žiediniai anti-Twist (RCK120) ir kiti dizainai užtikrina ruonių patvarumą vibracijoje ir ekscentriškose apkrovose.
Esame įsipareigoję pateikti „atsparias antspaudas-nešvarumus“ integruotus sprendimus 20 ir daugiau pramonės šakų, tokių kaip kasybos mašinos, įpurškimo liejimo įranga ir medicinos prietaisai, balansavimo išlaidos ir našumas su standartizuotais moduliais ir pritaikytomis paslaugomis, padėdami klientams sumažinti priežiūros išlaidas ir pagerinti įrangos patikimumą.
Produkto funkcijos ir programos:
Stūmoklinių sandariklių posūkio sandarikliai yra tinkami hidrauliniams cilindrams ir cilindrams, standartiniams hidrauliniams cilindrams ir vaikščiojančioms hidraulinėms mašinoms. Pagrindinės programos yra statybos mašinos, žemės ūkio mašinos, kranai ir standartiniai cilindrai.
Kai jis naudojamas chemijos pramonėje, jis paprastai naudojamas greitam cilindrams ir padėties nustatymo mašinoms. Jis taip pat gali būti naudojamas maisto pramonėje, farmacijos pramonėje ir akumuliatoriuose.
Privalumai
Stūmoklio sandariklio posūkio sandarikliai yra stabiliai įterpti į griovelį, turint gerą dinamišką ir statinį sandarinimo efektyvumą, nereikia papildomų kreipiamųjų žiedų, mažos trinties, be hidraulinio šliaužimo reiškinio, didelio nusidėvėjimo atsparumo, gerų anti-ekspozicijų našumo, gero šilumos laidumo, plataus taikomo temperatūros diapazono ir stiprios liekanos alyvos grąžinimo galimybės dinaminėmis sąlygomis.

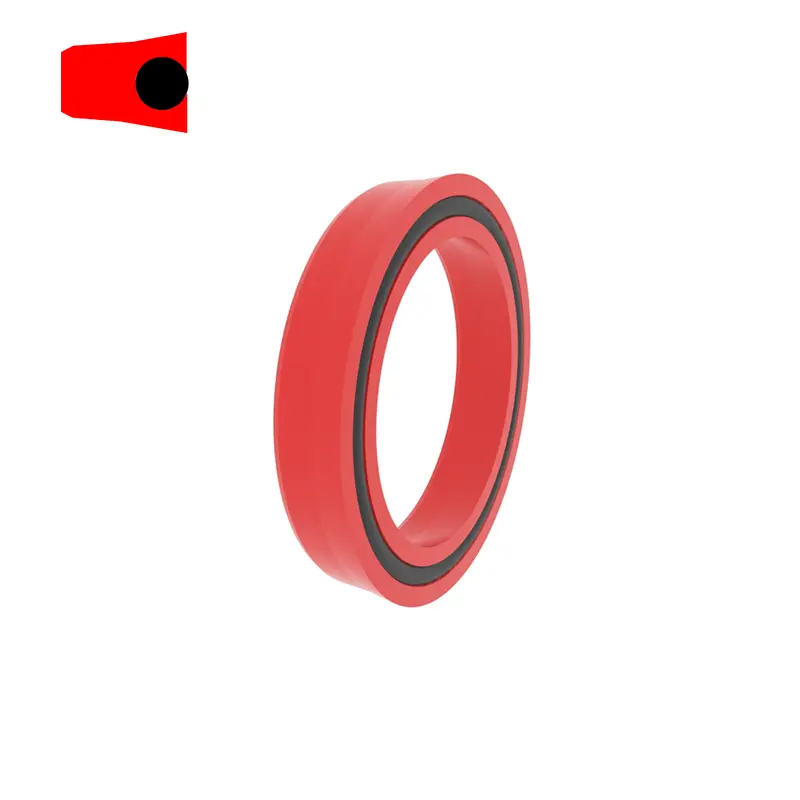

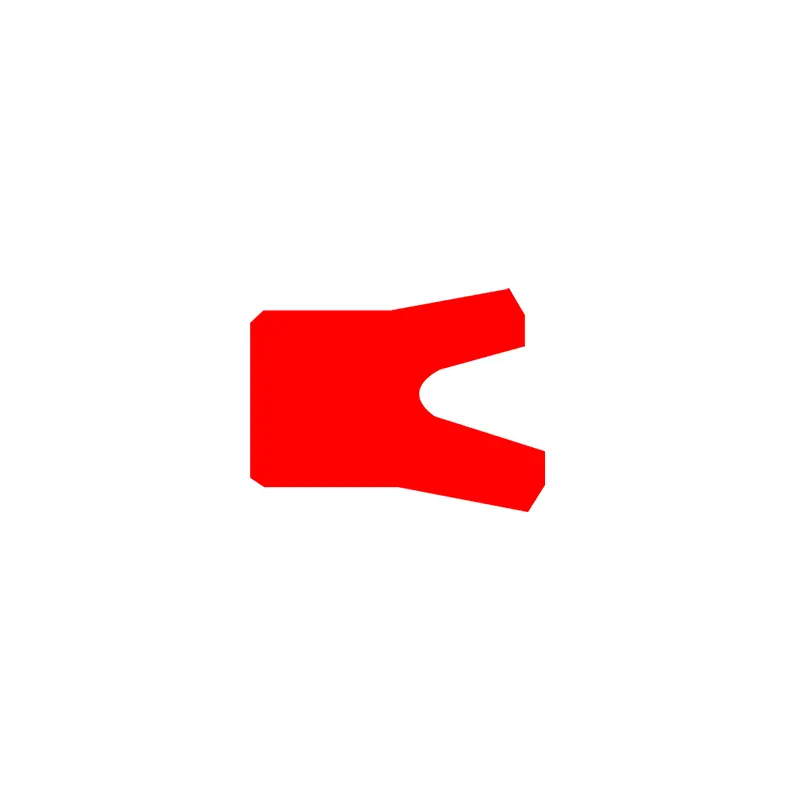

RCK101
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
H10 |
|
Φd |
H9 |
Užsakymo pavyzdys
Modelis: RCK101
Griovo dydis: 100x84x10
Medžiaga: RC-PU-H

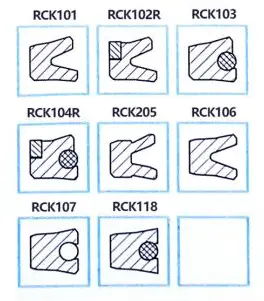

SEAL TIPAS: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Pagrindinis taikymas: tinkamas hidrauliniams ir pneumatiniams cilindrams
Privalumai: Jis yra stabilus, kai įterptas į griovelį, turi puikų dinaminį ir statinį sandarinimo efektyvumą, taikomas plačiam temperatūros diapazonui ir turi stiprią liekanos alyvos grąžinimo galimybes dinaminėmis sąlygomis.
Medžiaga: poliuretanas, guma
|

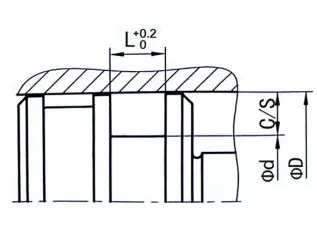

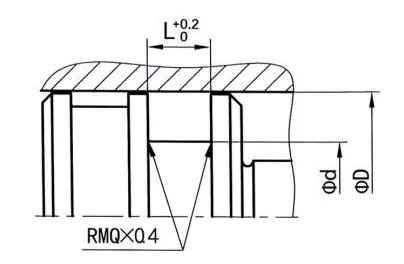

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maksimalus ekstruzijos tarpas |
|||
|
100bar |
250Bar |
400BAR |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25–49,9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50–74,9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150–299,9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300–500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500–750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

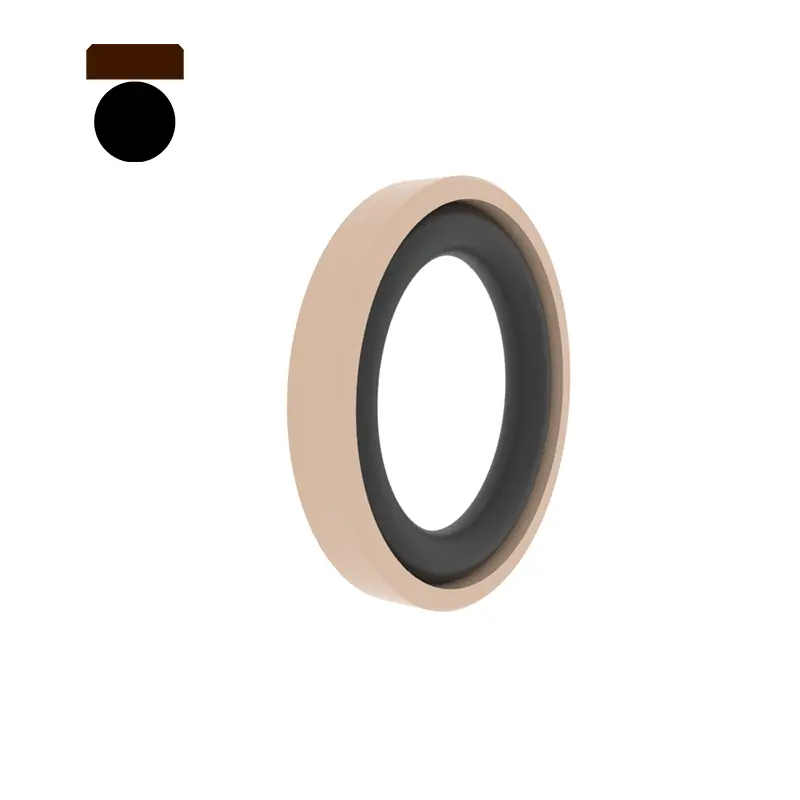

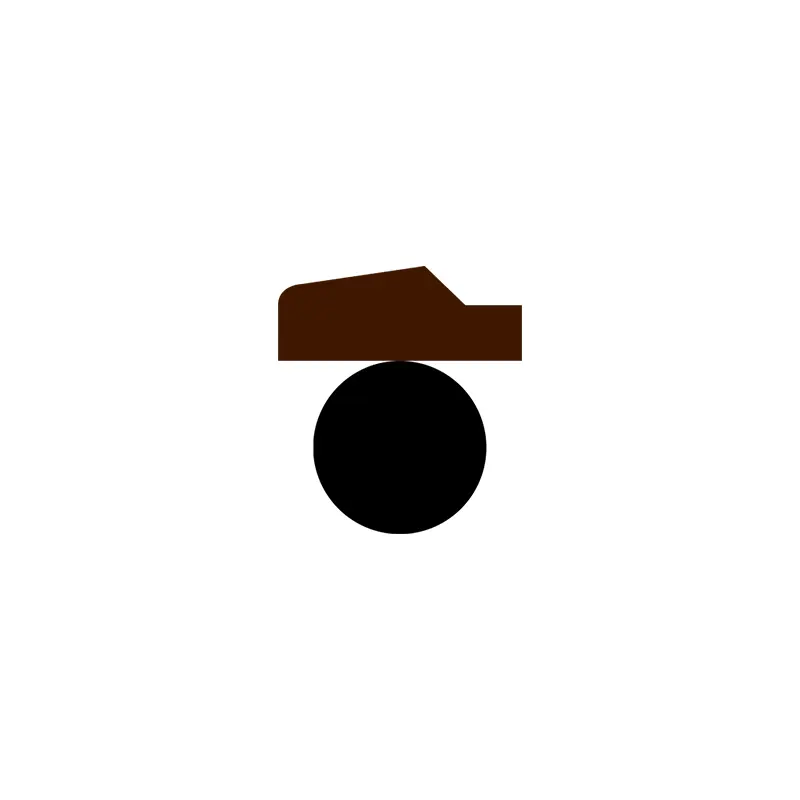

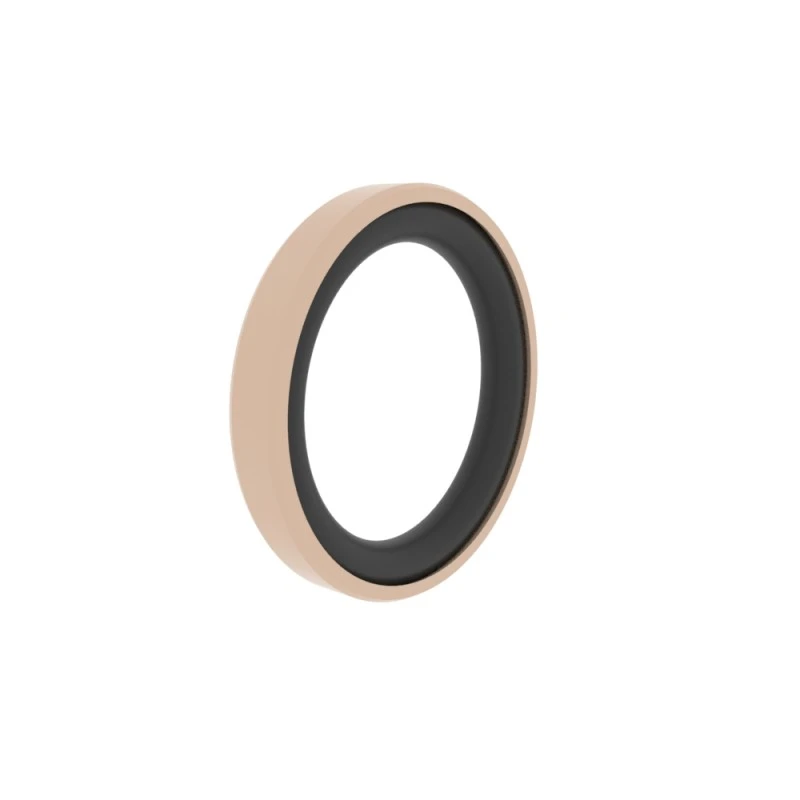

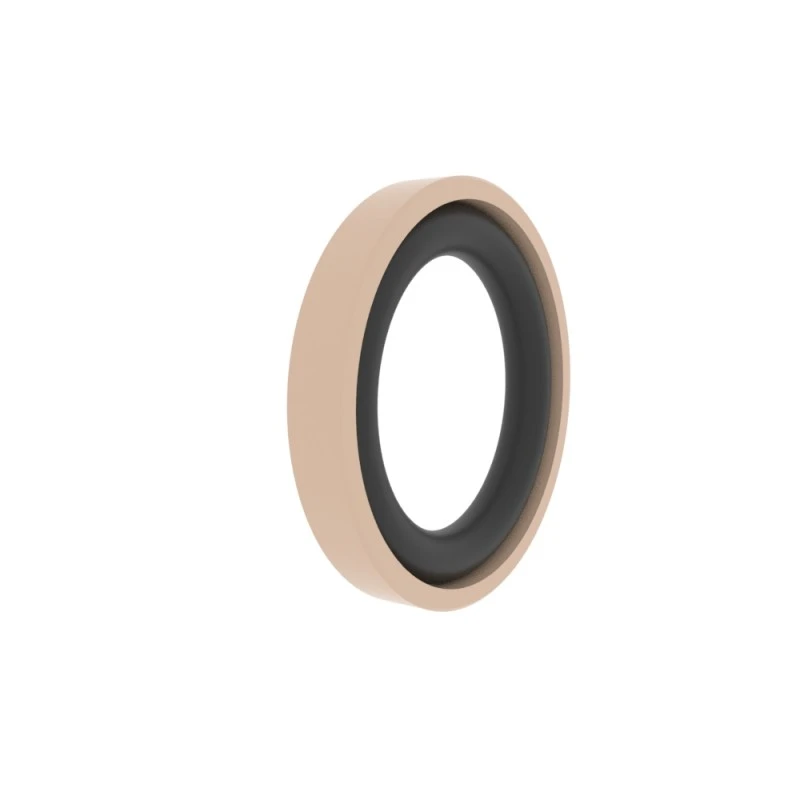

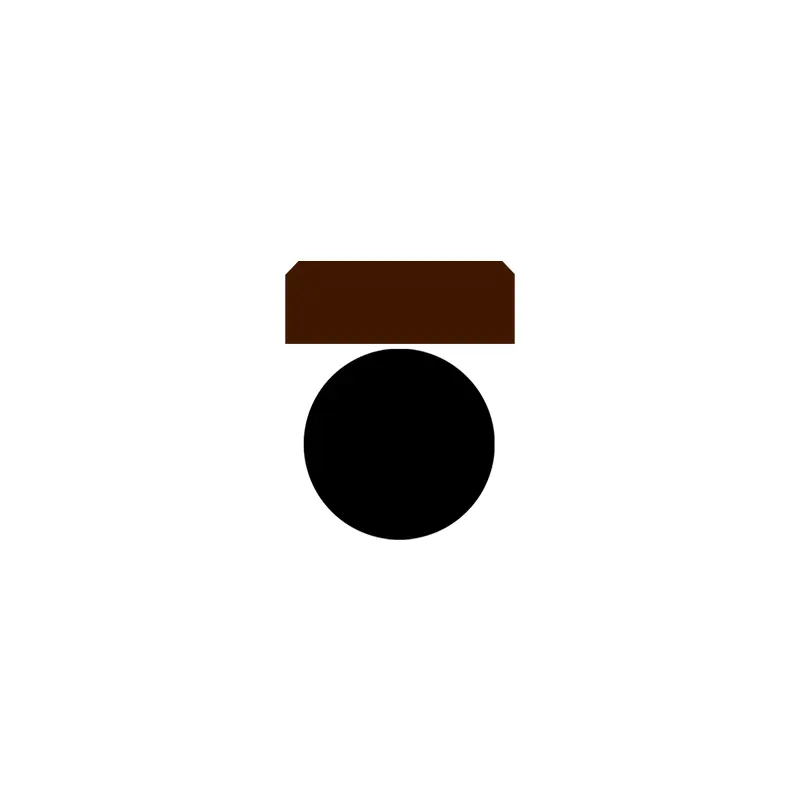

RCK108
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
H10 |
|
Φd |
H9 |
Užsakymo pavyzdys
Modelis: RCK108
Griovo dydis: 100x84.5x6.3
Medžiaga: PTFE3+NBR
Antspaudo tipas: RCK108, RCK125, RCK140, RCK238, RCK138
Pagrindinis taikymas: standartiniai hidrauliniai cilindrai ir mobiliosios hidraulinės mašinos
Privalumai: maža trintis, be hidraulinio šliaužimo, didelio atsparumo dilimui, geras anti-ekstroliuojant, geras šilumos laidumas, stabilus įterpimo griovelis, plataus temperatūros diapazonas.
Medžiaga: tetrafluoretilenas + nitrilo guma arba fluoro guma, ypač aukšto kietumo poliuretanas + nitrilo guma
|

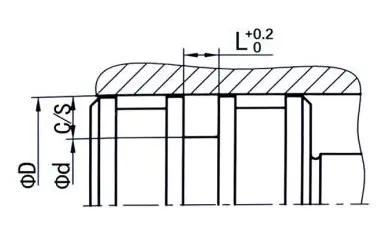

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maksimalus ekstruzijos tarpas |
|||
|
100bar |
250Bar |
400BAR |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40–79,9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80–132,9 |
Φd-115.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330–669,9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

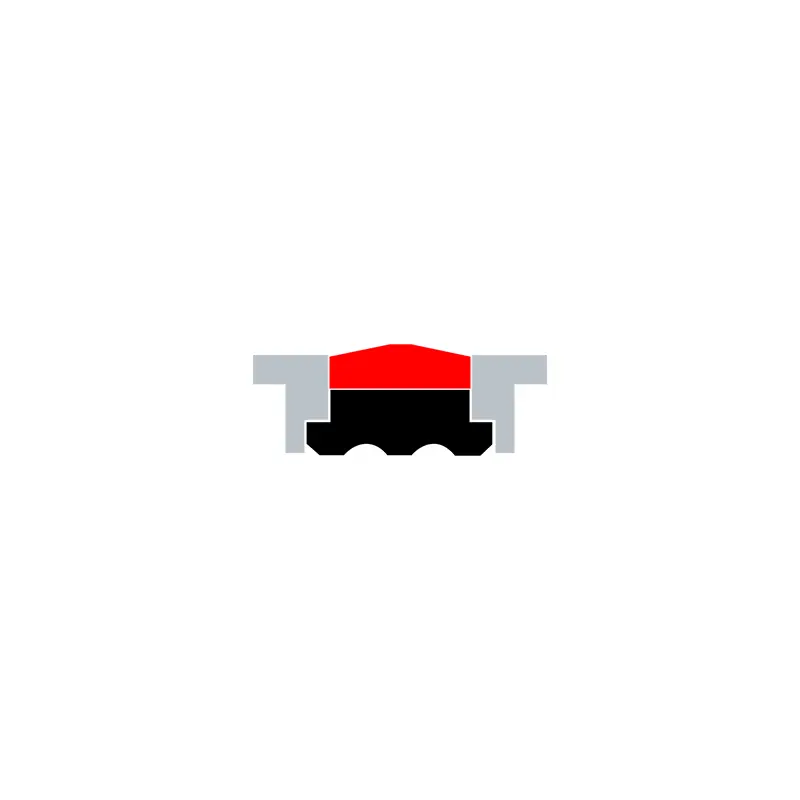

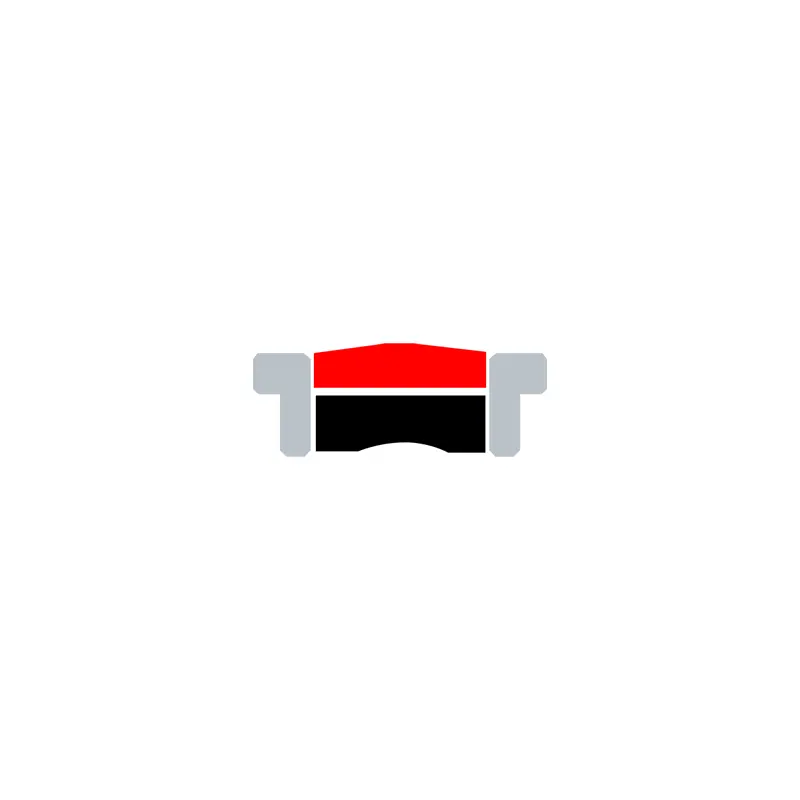

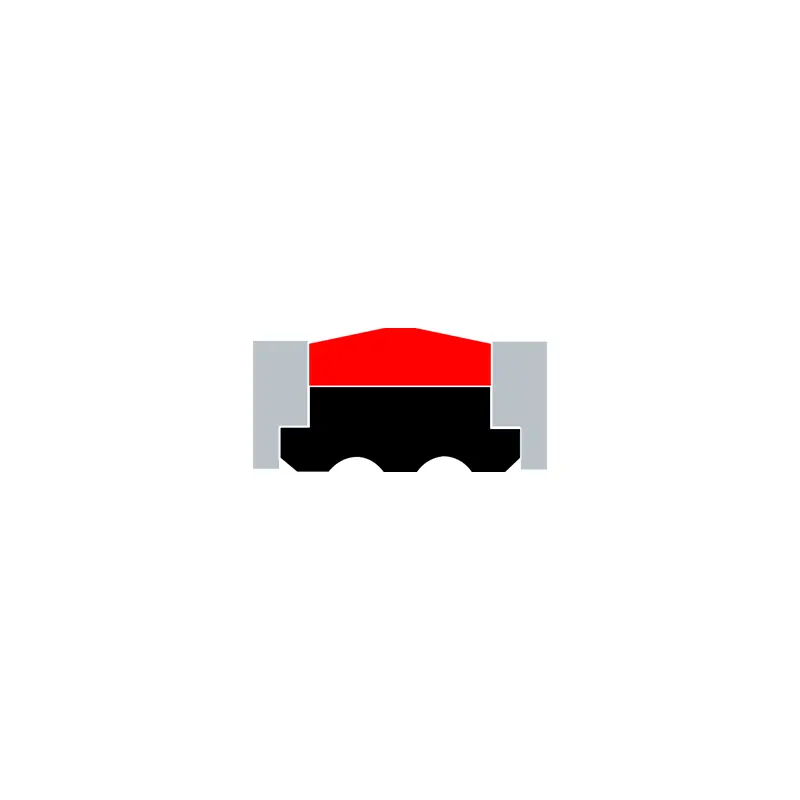

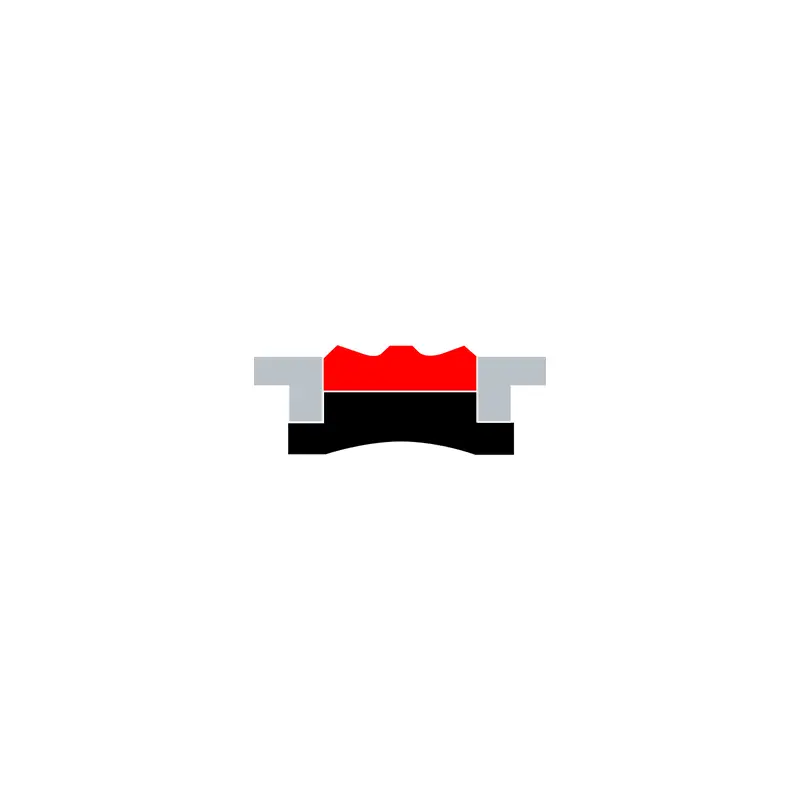

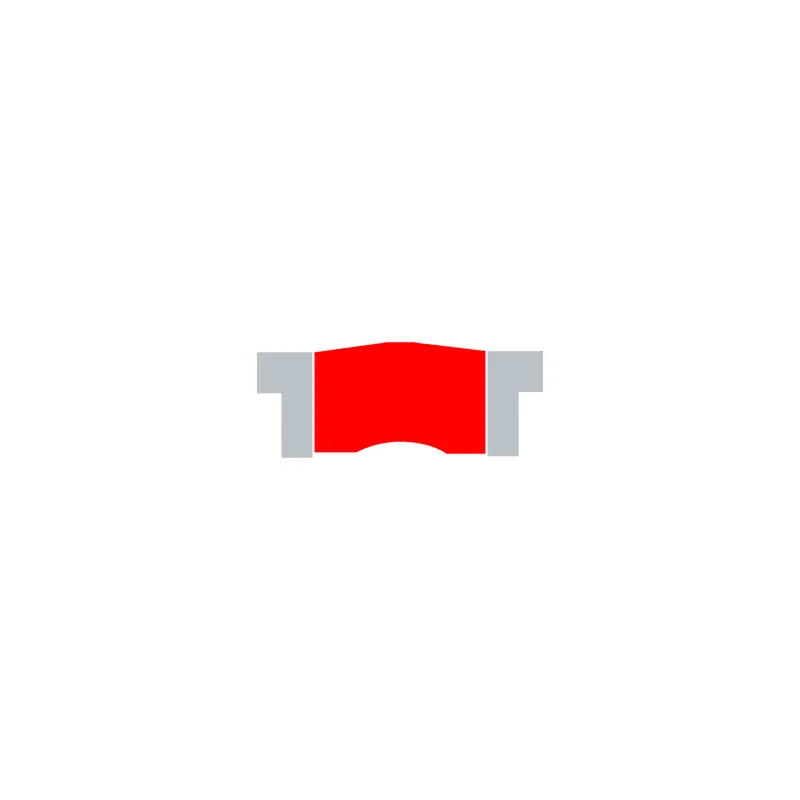

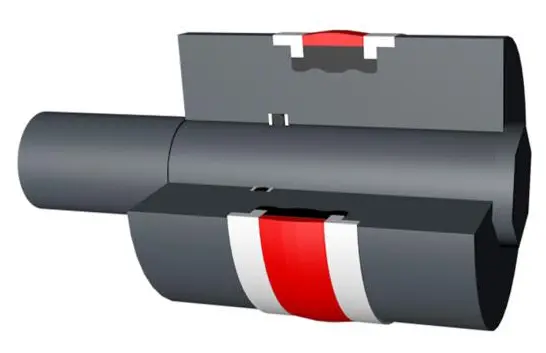

RCK109N

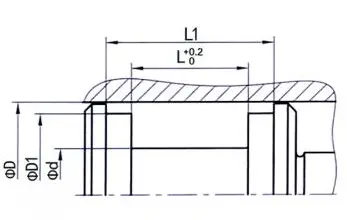

Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
Φd1 ...... vidinis skersmuo
L ...... griovelio plotis
L1 ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
H10 |
|
Φd |
H9 |
Užsakymo pavyzdys
Modelis: RCK109N
Griovo dydis: 100x80x95x25/36
Medžiaga: RC-PU-H+NBR+POM
Antspaudo tipas: RCK109, RCK117
Pagrindinis taikymas: statybos mašinos, žemės ūkio mašinos, kranai, standartiniai cilindrai
Privalumai: Puikus statinis ir dinamiškas sandarinimas, nereikia papildomų kreipiamųjų žiedų, anti-ekstroliuojant, anti-diskonto struktūrą, tinkančią darbo sąlygoms, keičiant greitus slėgio pokyčius.
Medžiaga: poliuretanas, guma, poliuretanas, tetrafluoretilenas
|

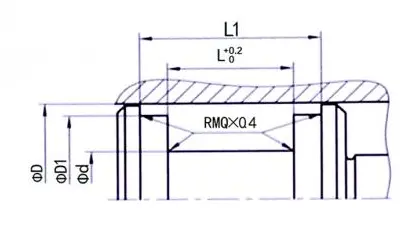

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50–79,9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80–144,9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400–750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

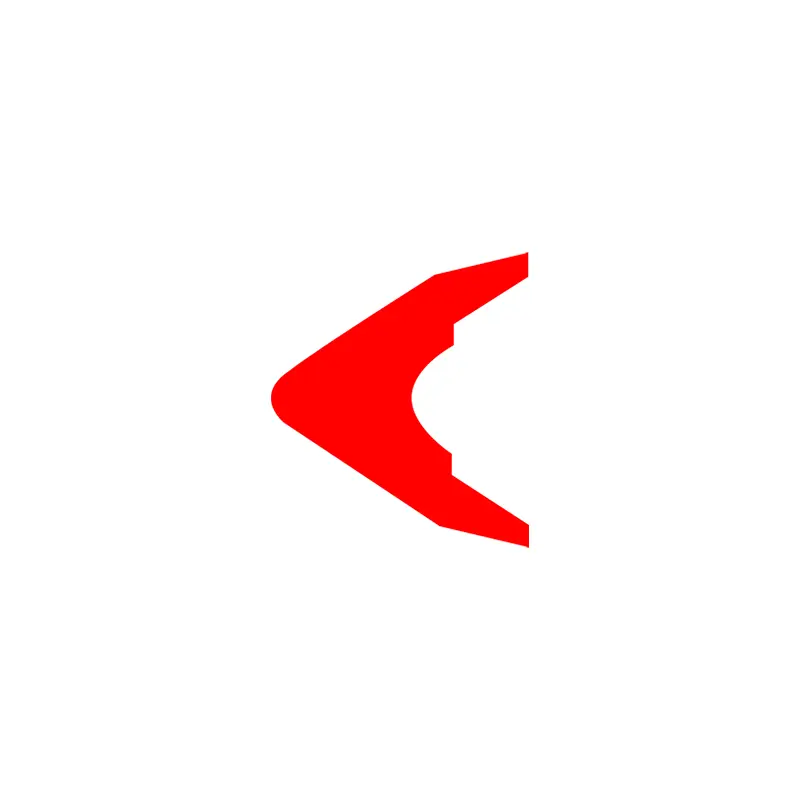

RCK119
Užsakymo dydis
ΦD ...... išorinis skersmuo
ΦD ...... vidinis skersmuo
L ...... griovelio plotis
|
Paviršiaus apdaila |
R tmax (μm) |
Ra (μm) |
|
Stumdomi paviršiaus atitikimo gumos/poliuretano sandarikliai Stumdomas paviršius atitinka PTFE tarpiklius |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Griovo dugnas Griovelio pusė |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profilio palaikymo ilgio santykis |
50%-95% |
|
|
Tolerancija |
|
|
Φd |
H10 |
|
Φd |
H9 |
Užsakymo pavyzdys
Modelis: RCK119
Griovo dydis: 100x90.6x7.1
Medžiaga: PTFE4 + V
SEAL TIPAS: RCK119
Pagrindinė programa: chemijos pramonė, greito cilindrai ir padėties nustatymo mašinos, maisto pramonė, farmacijos pramonė, akumuliatoriai.
Privalumai: Atsparus aukštai temperatūrai ir įvairioms cheminėms terpėms, žemos trinties koeficientas, be šliaužimo, geros sausos trinties charakteristikos, žemos statinės ir dinaminės trinties vertės.
Medžiaga: PTFE+lapų spyruoklė
|

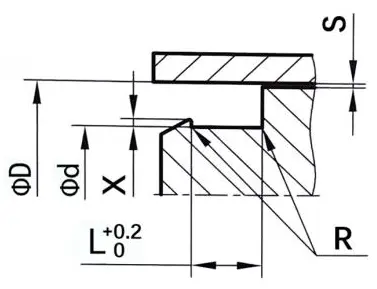

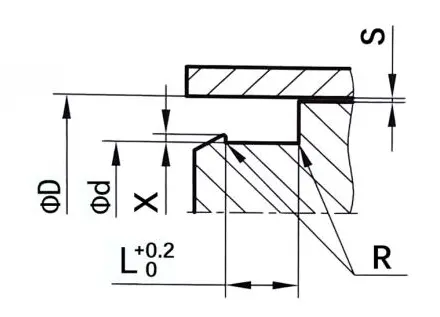

Sandariklio griovelių pavyzdžiai |
Toliau pateikiami standartiniai griovelių matmenys (bet kokio dydžio dydžio dulkių sandarikliai gali būti gaminami) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksimalus ekstruzijos tarpas |
|||
|
100bar |
250Bar |
400BAR |
||||||||
|
14–24,9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25–45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125–1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
