Mūsų posūkio antspaudo kreipiamasis žiedas yra plačiai naudojamas hidrauliniuose cilindruose, pneumatinėse sistemose, pramoninėse mašinose ir kituose laukuose. Mes galime pateikti pritaikytus sprendimus pagal klientų poreikius, kad padėtų pagerinti įrangos veikimo efektyvumą ir sandarinimo patikimumą. Remiantis skirtingomis charakteristikomis, mes suskirstėme posūkio antspaudo kreipiamąjį žiedą į skirtingas modelių serijas.

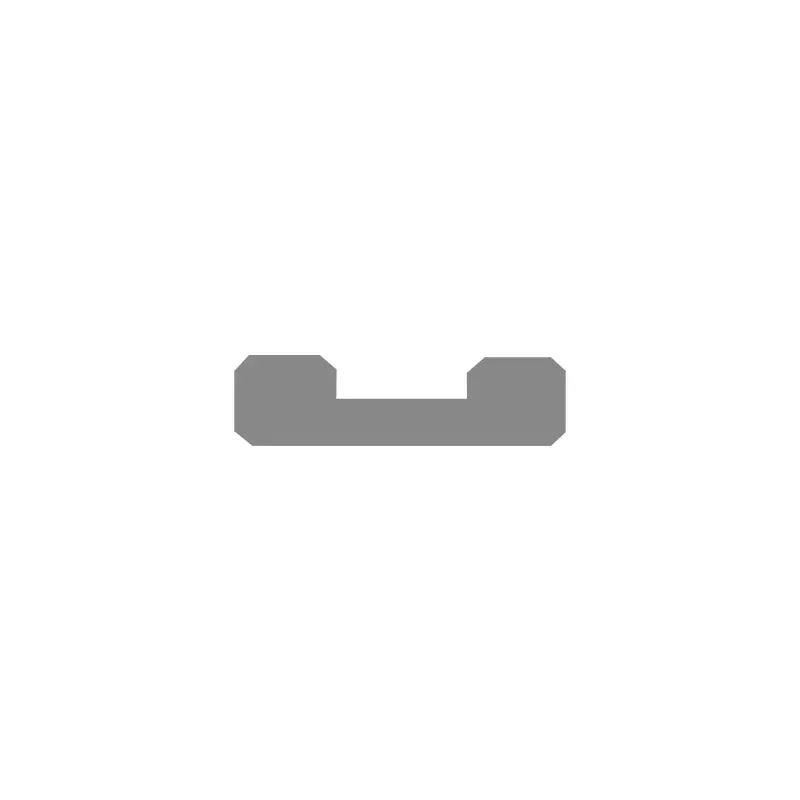

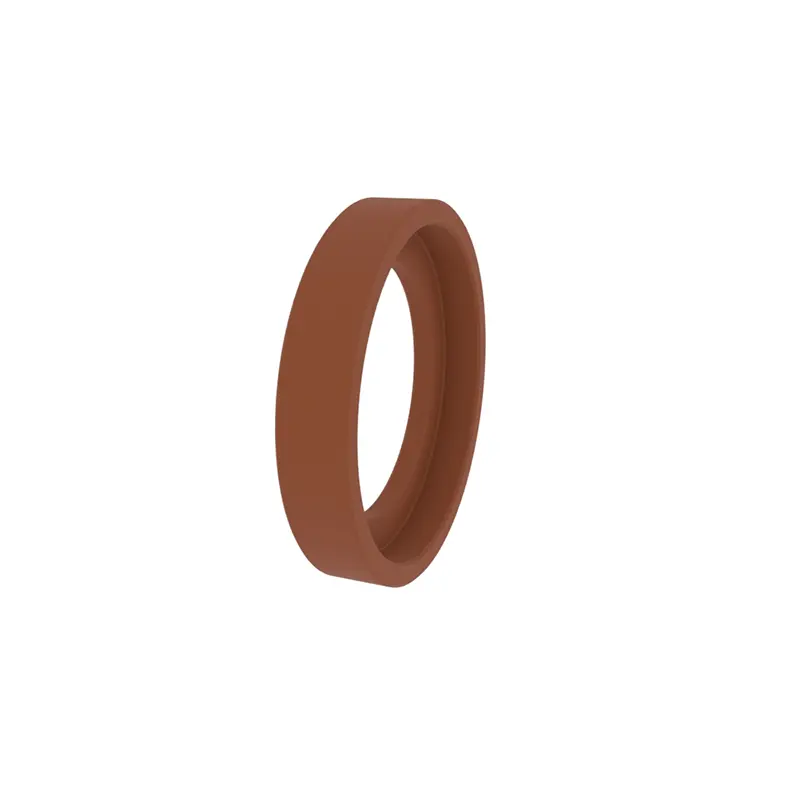

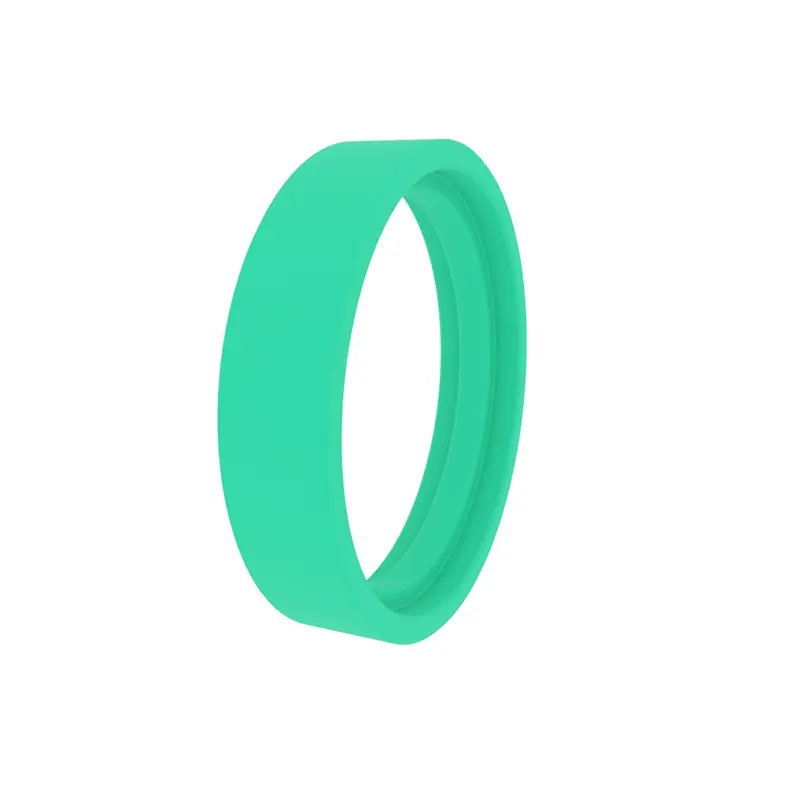

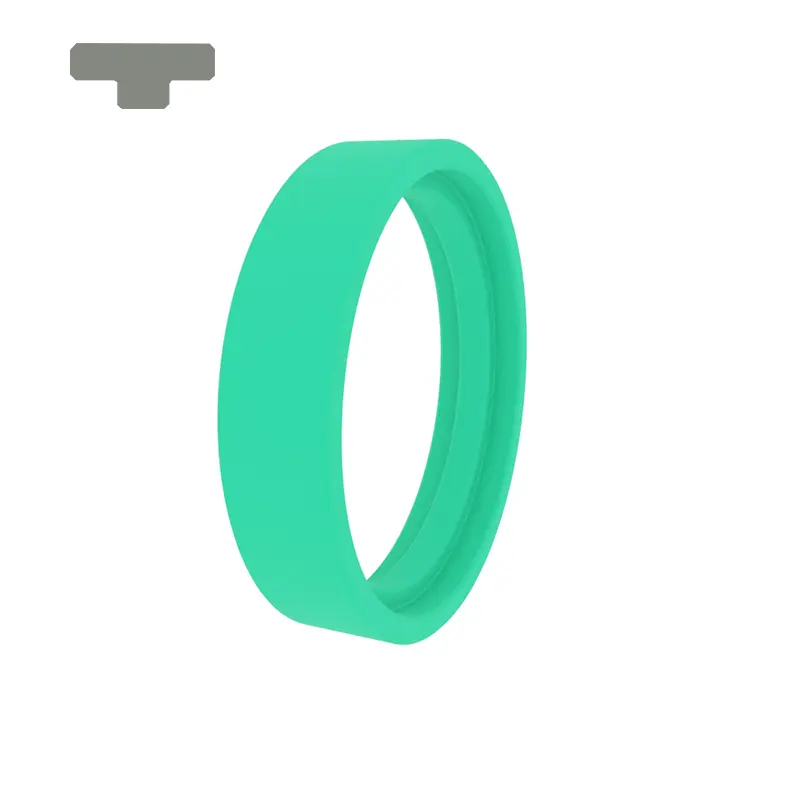

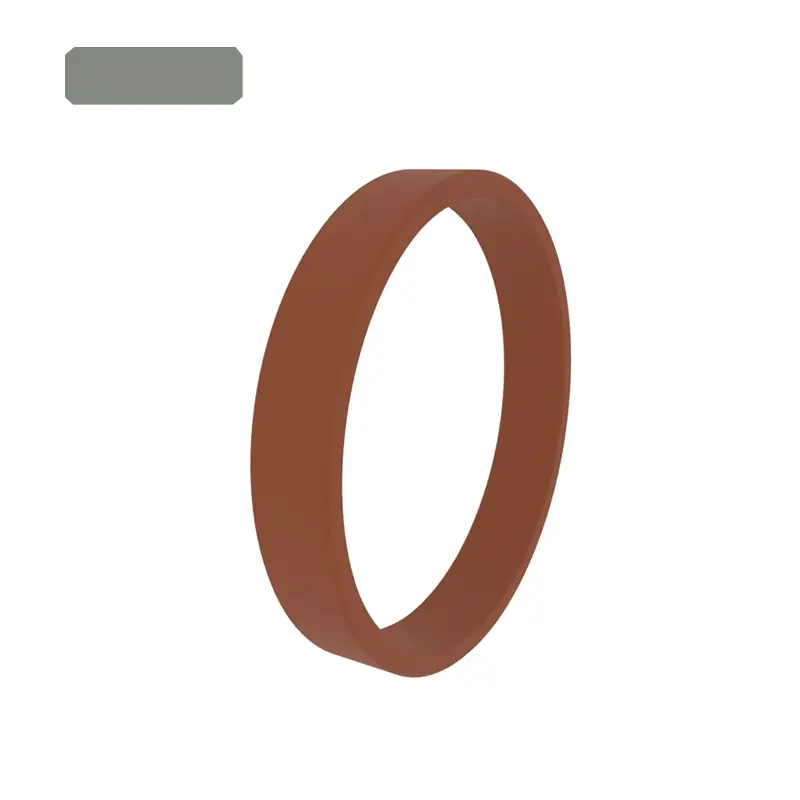

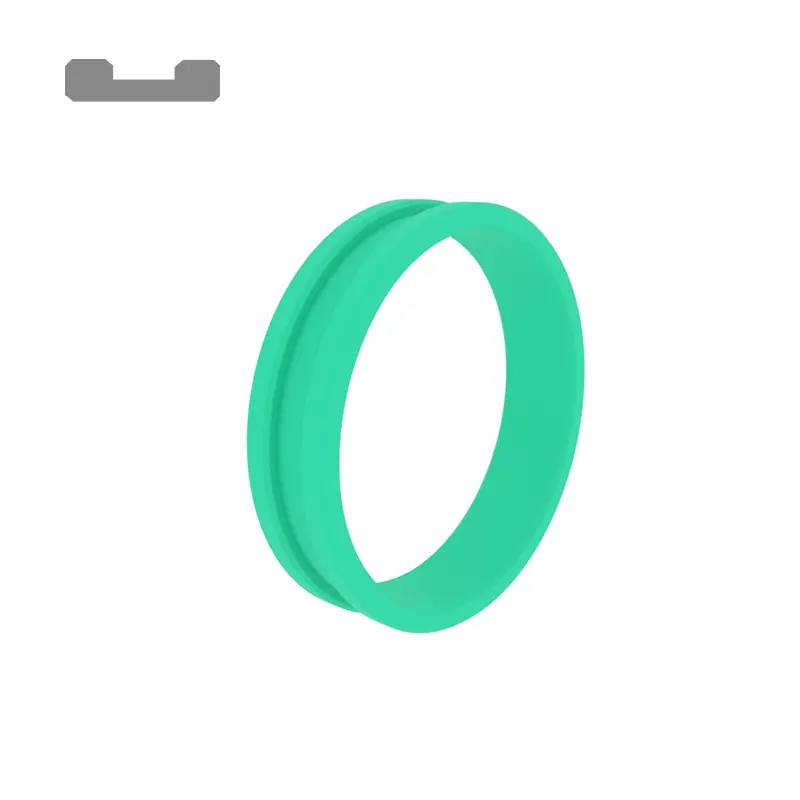

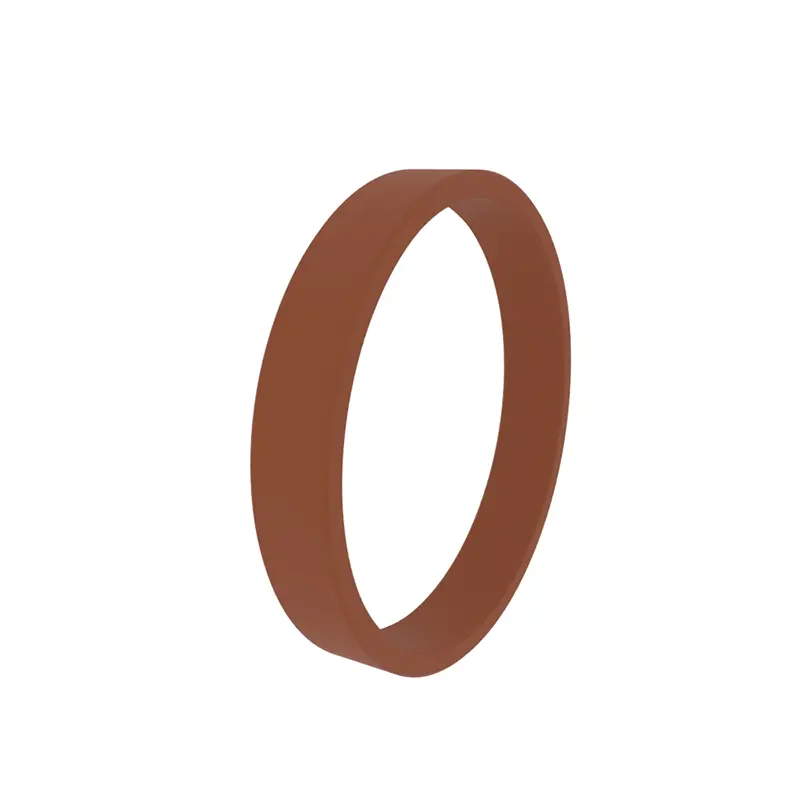

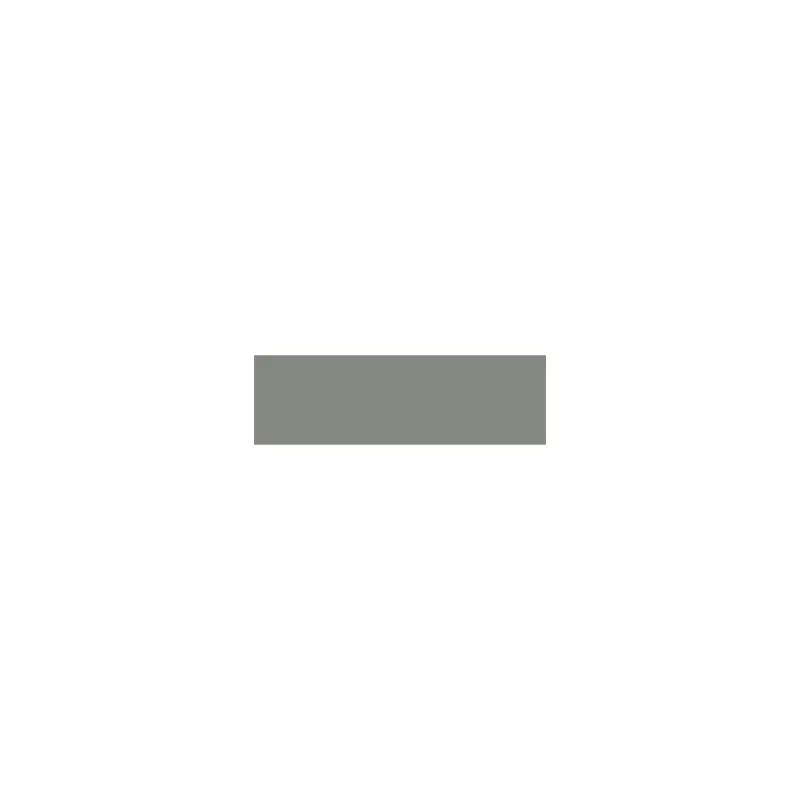

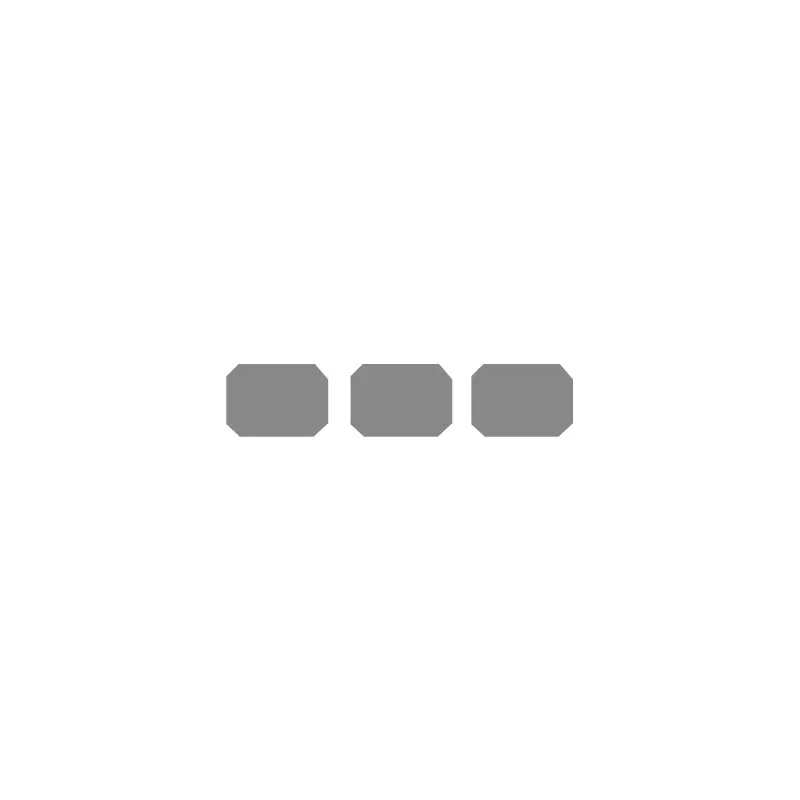

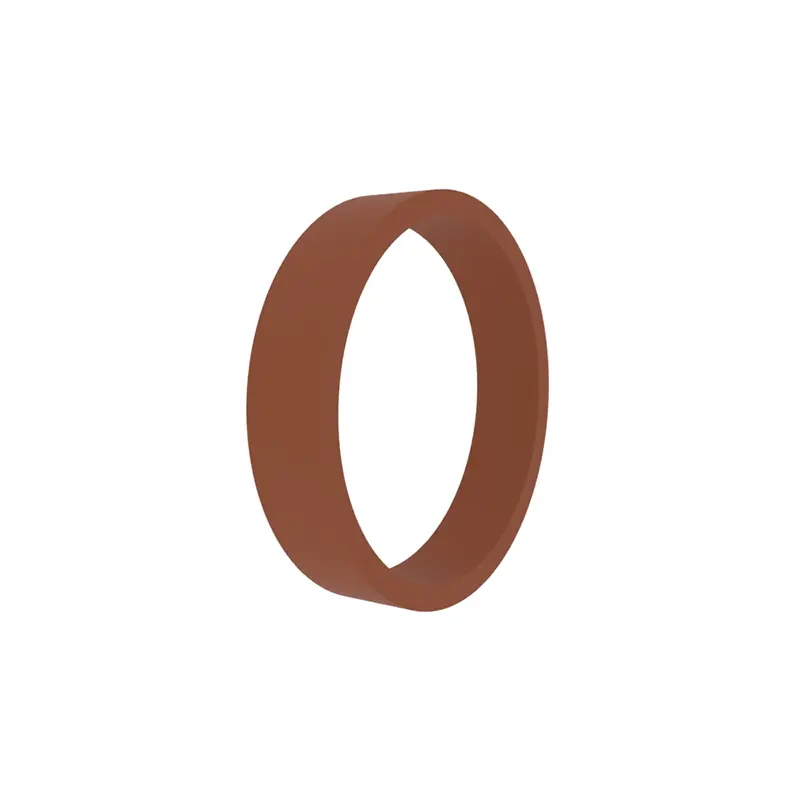

RCF101, RCF102, RCFB102 Standartiniai kreipiamieji žiedai yra tinkami stūmoklinių ir stūmoklių strypų vadovams cilindrų. Daugelį jų reikia atidaryti ir sumontuoti uždaruose grioveliuose, arba jie gali būti atidaryti.

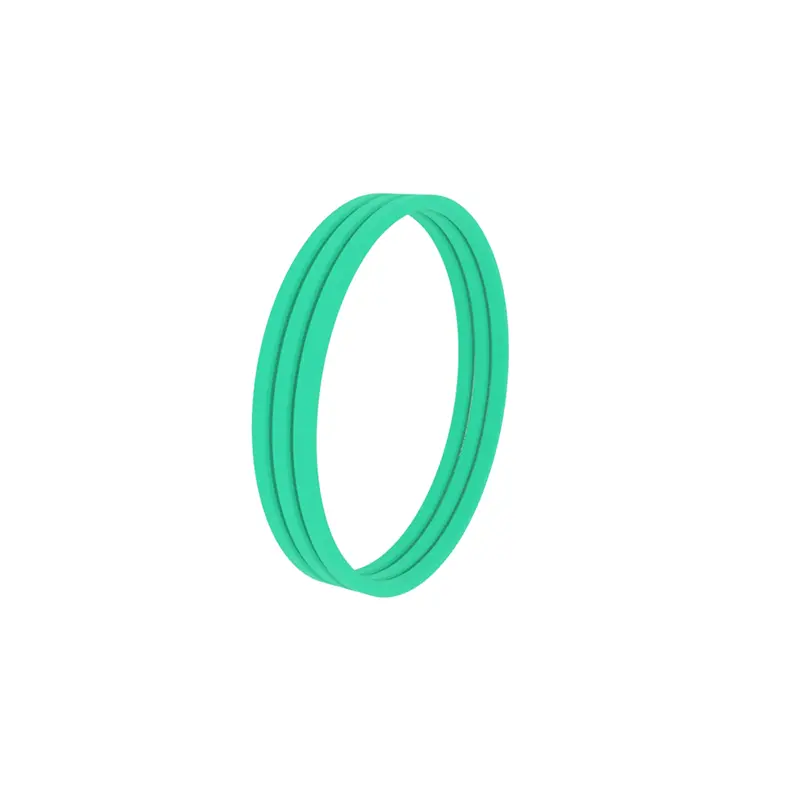

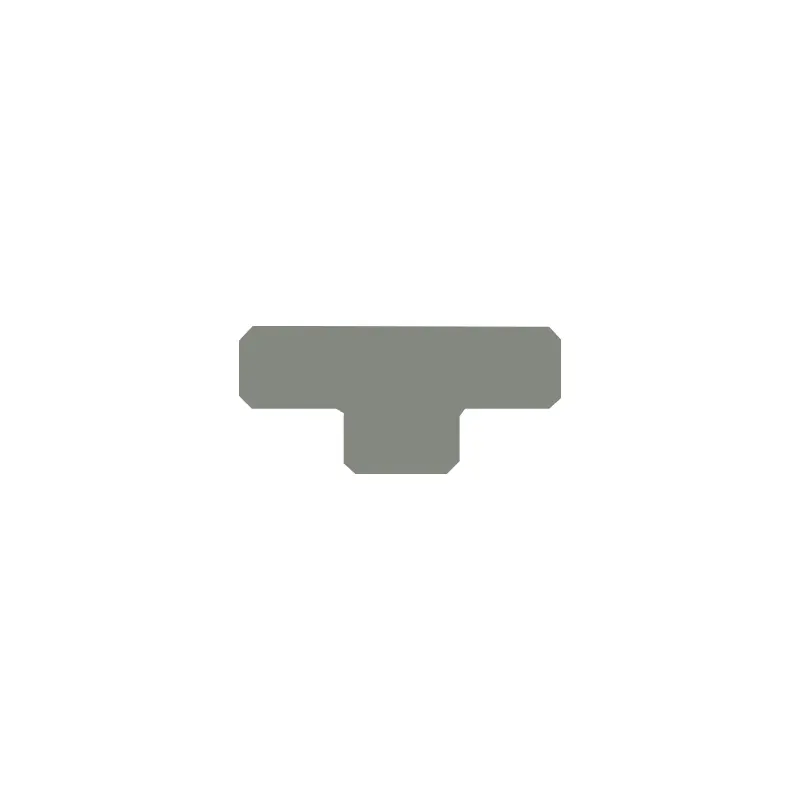

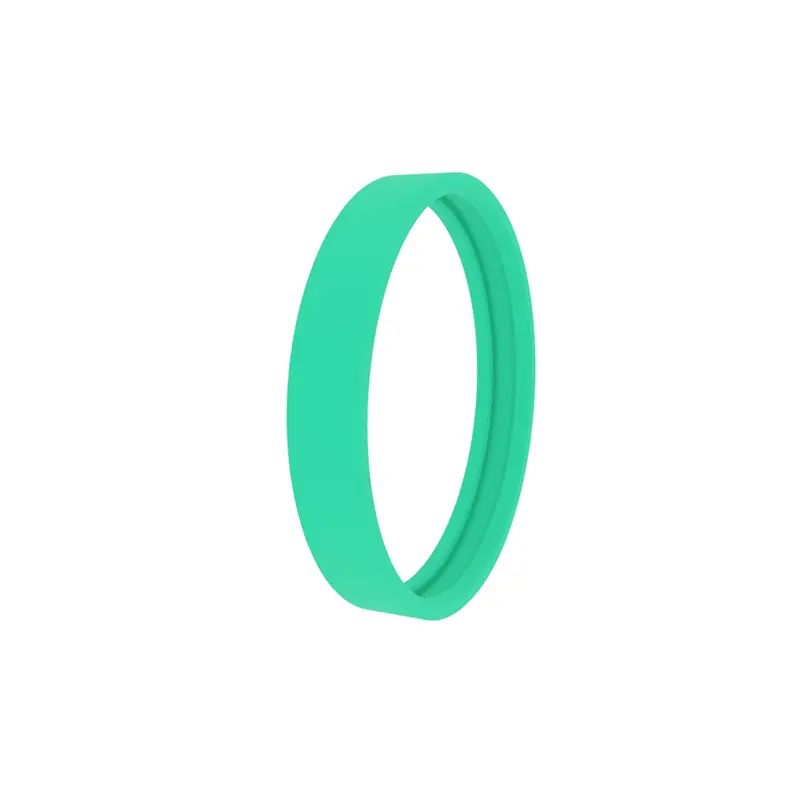

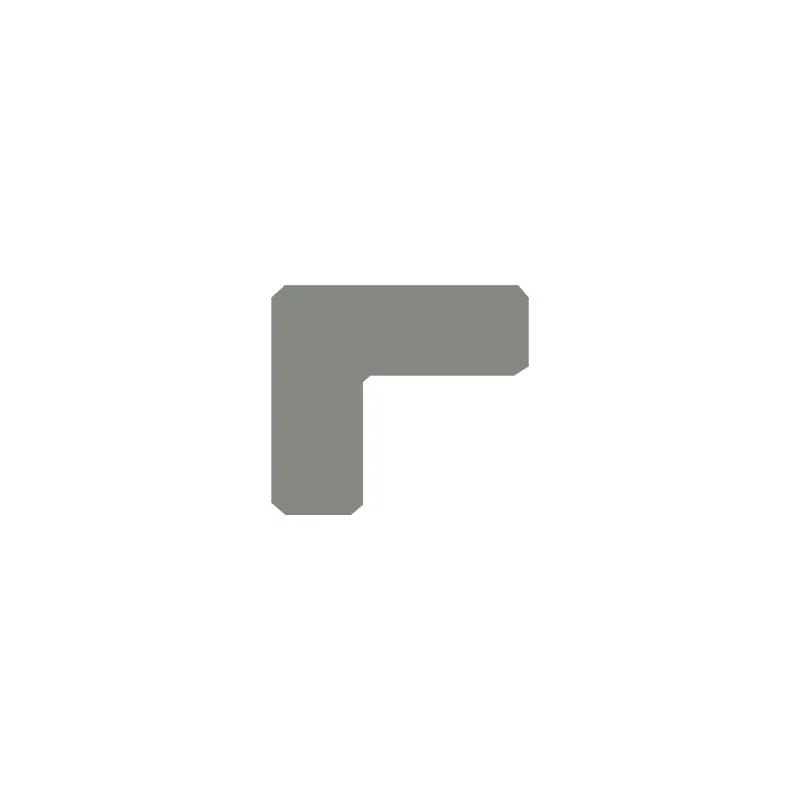

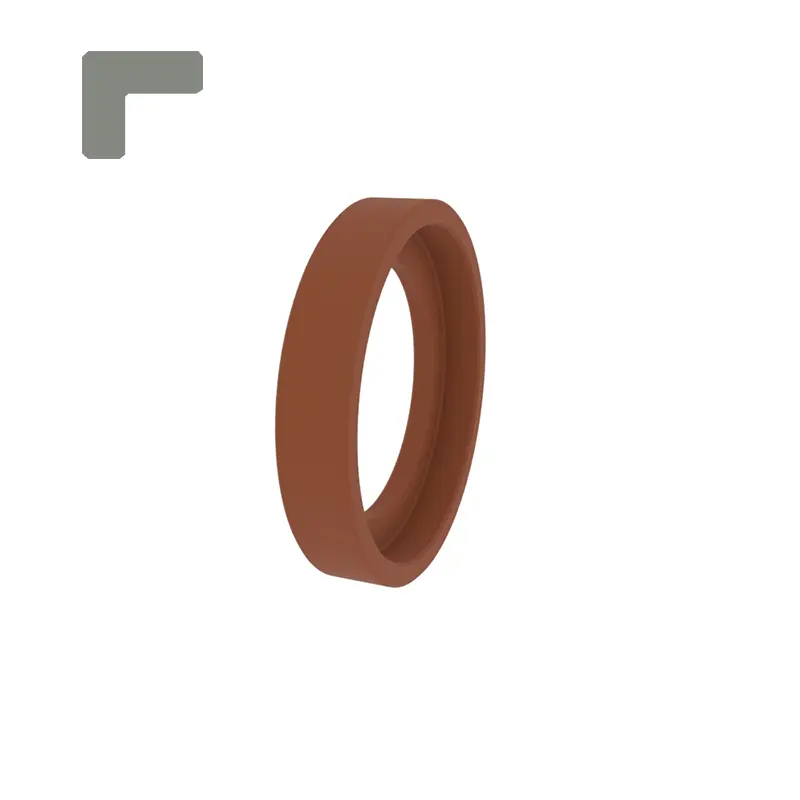

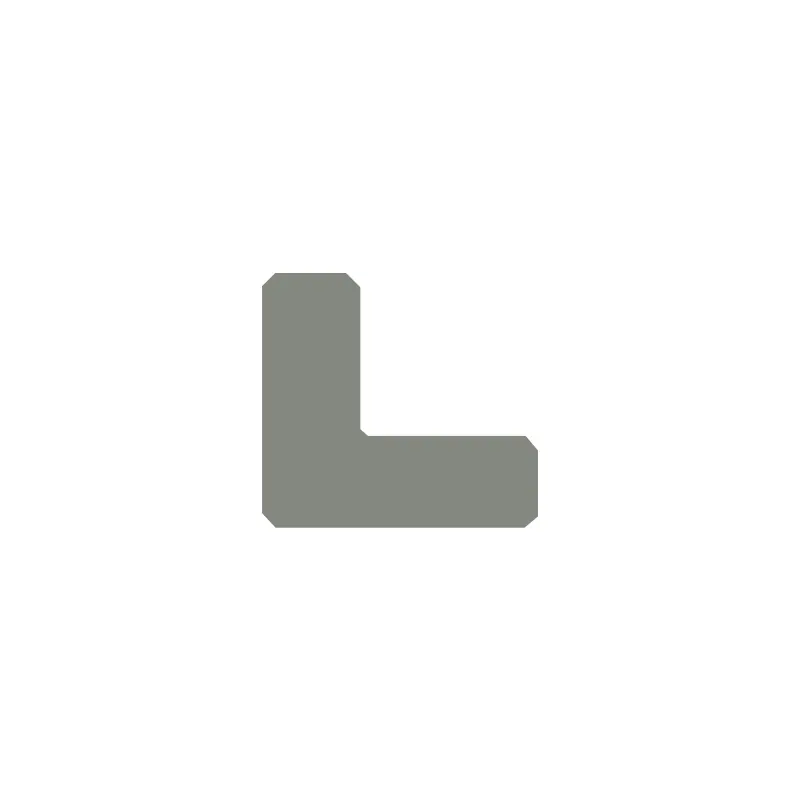

RCF103, RCF104 standartiniai kreipiamieji žiedai yra tinkami stūmokliniams vadovams. Dizainas su kampais leidžia atlikti kreipiamųjų žiedų funkcijas ir žiedus. Tai gali būti atvira ar ne.

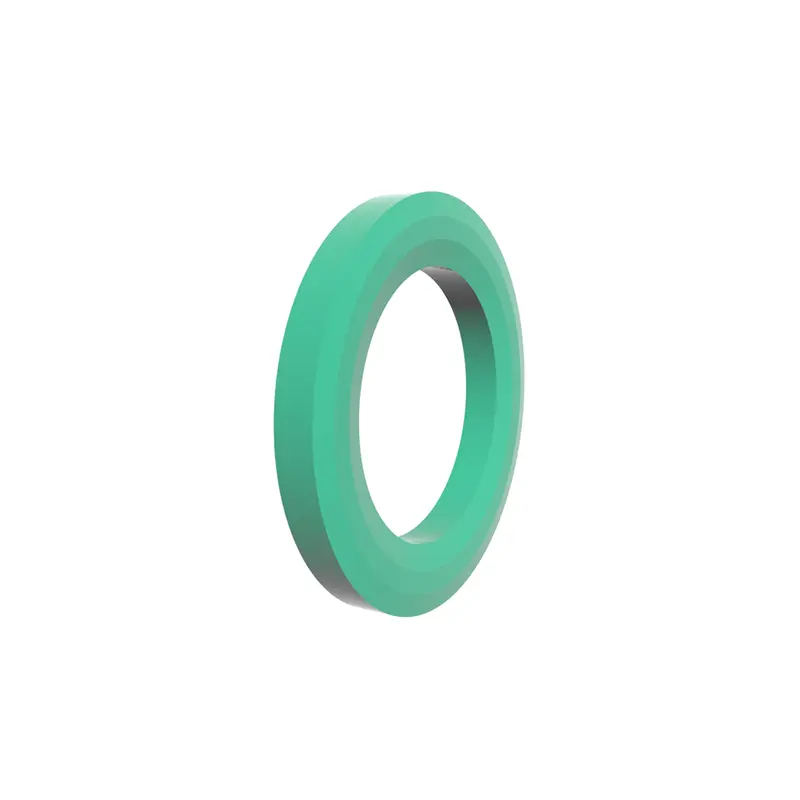

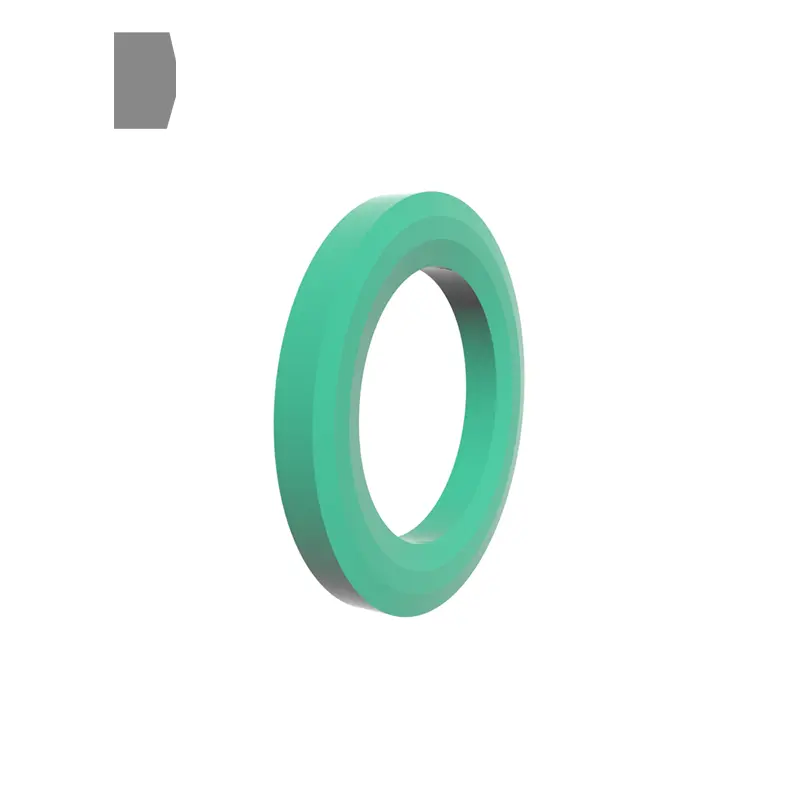

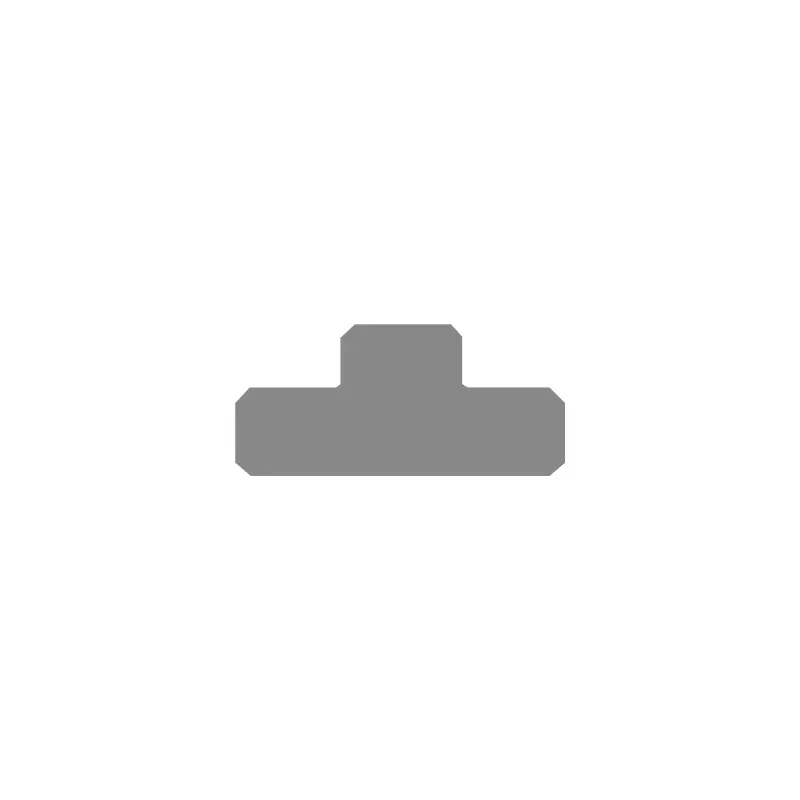

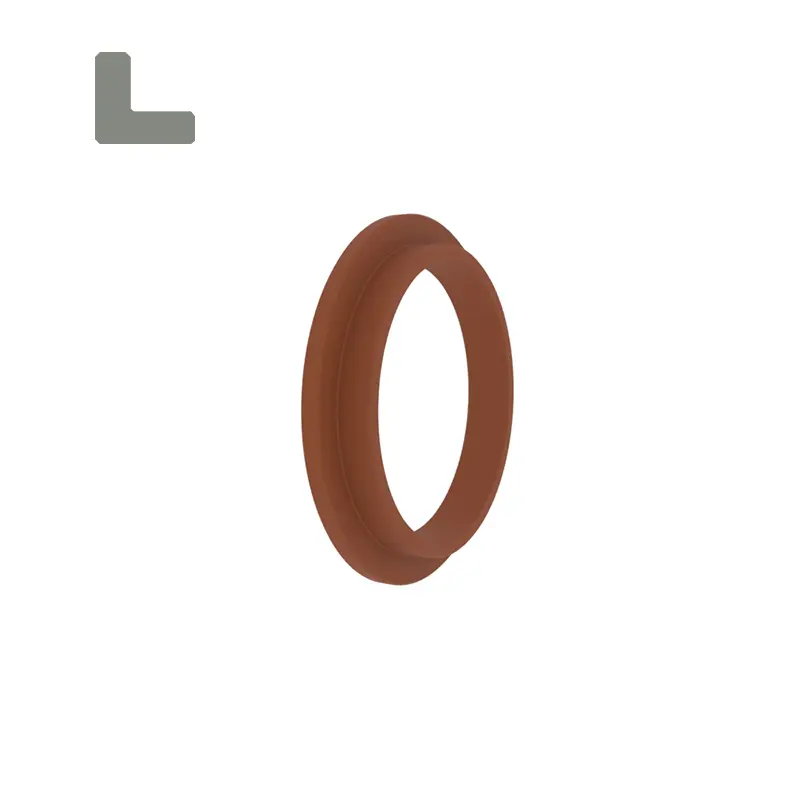

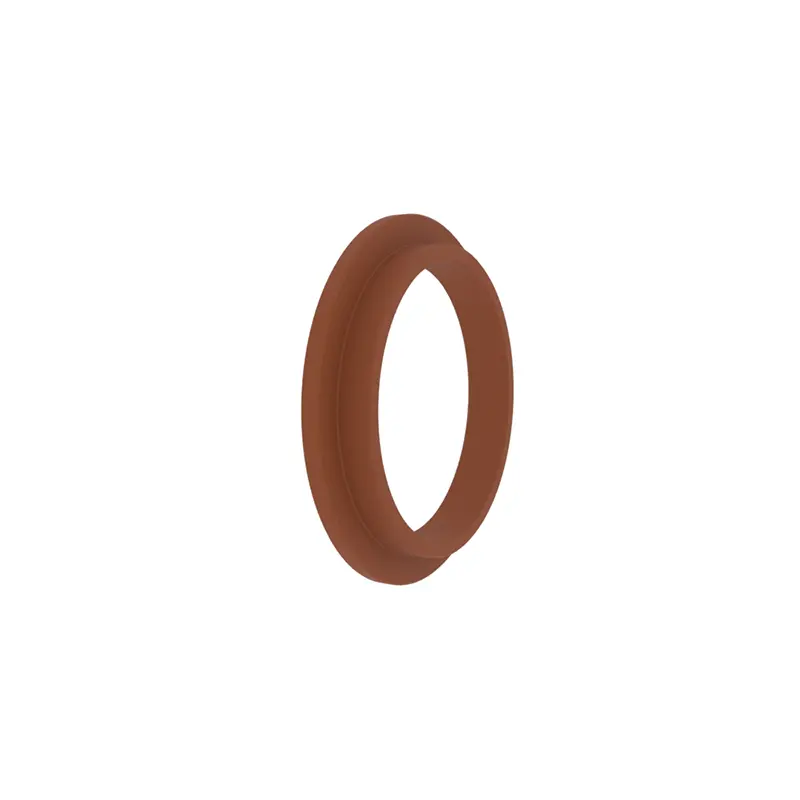

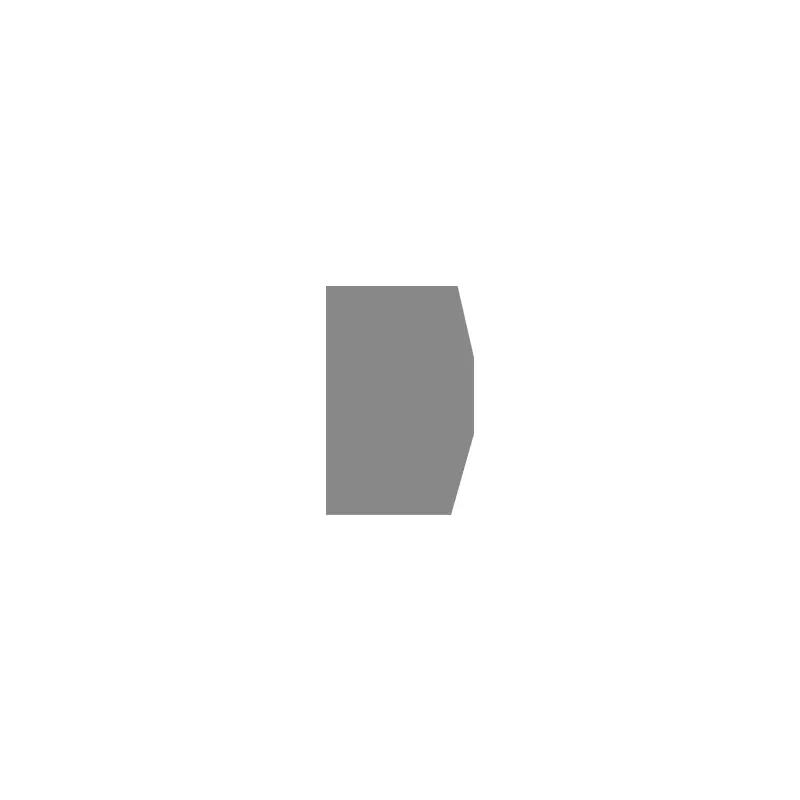

RCF105 Standartinis kreipiamojo žiedas tinka stūmokliniams vadovams. Jis turi išgaubtą žiedą ant vidinio skersmens. Tai gali būti atvira ar ne.

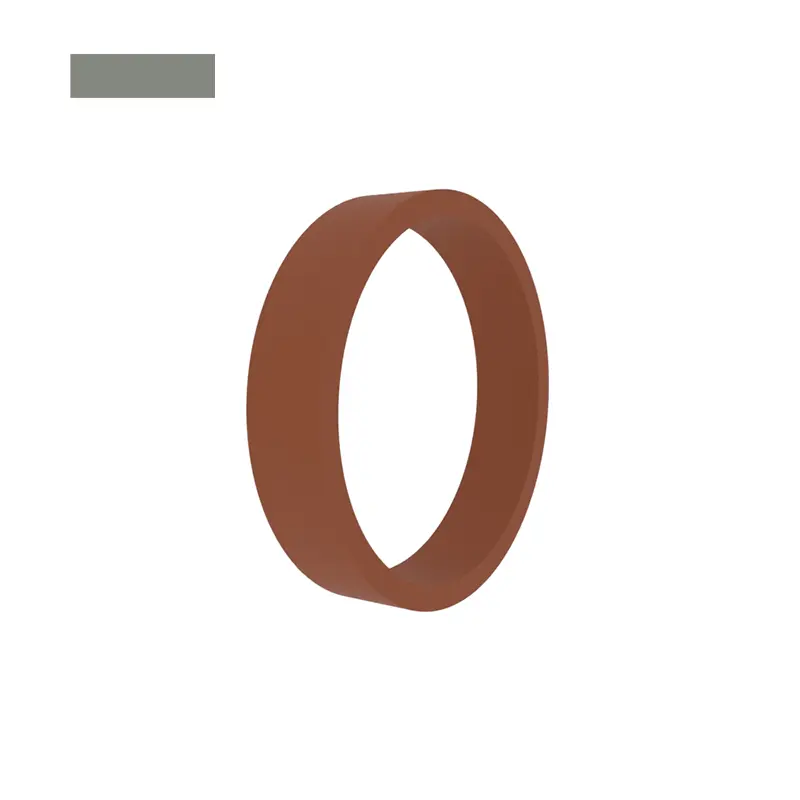

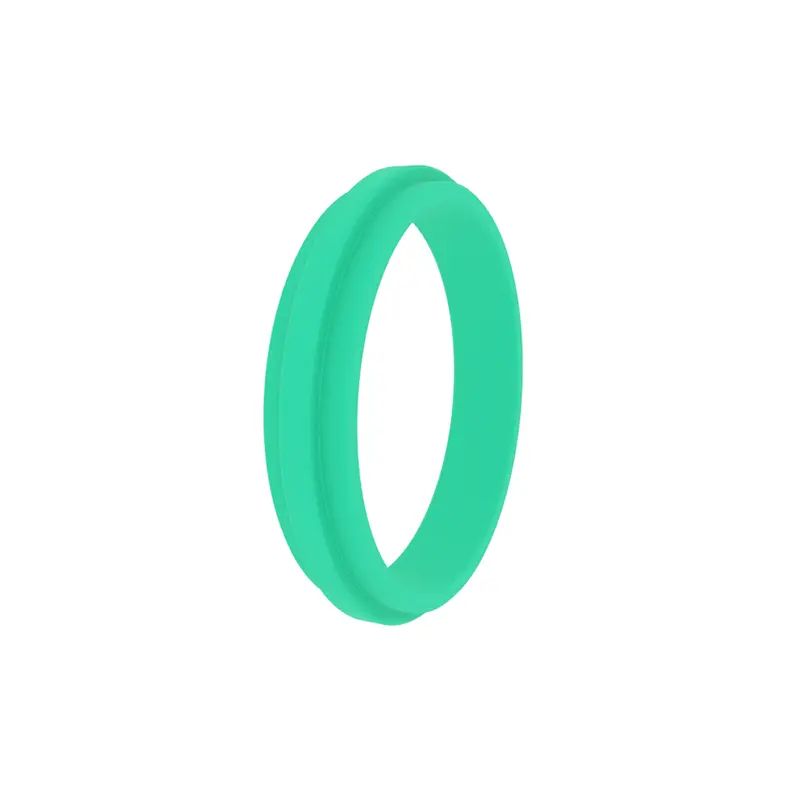

RCF106 standartinis kreipiamojo žiedas yra tinkamas stūmoklinių strypų vadovams. Jis turi išgaubtą žiedą ant išorinio skersmens. Tai gali būti atvira ar ne.

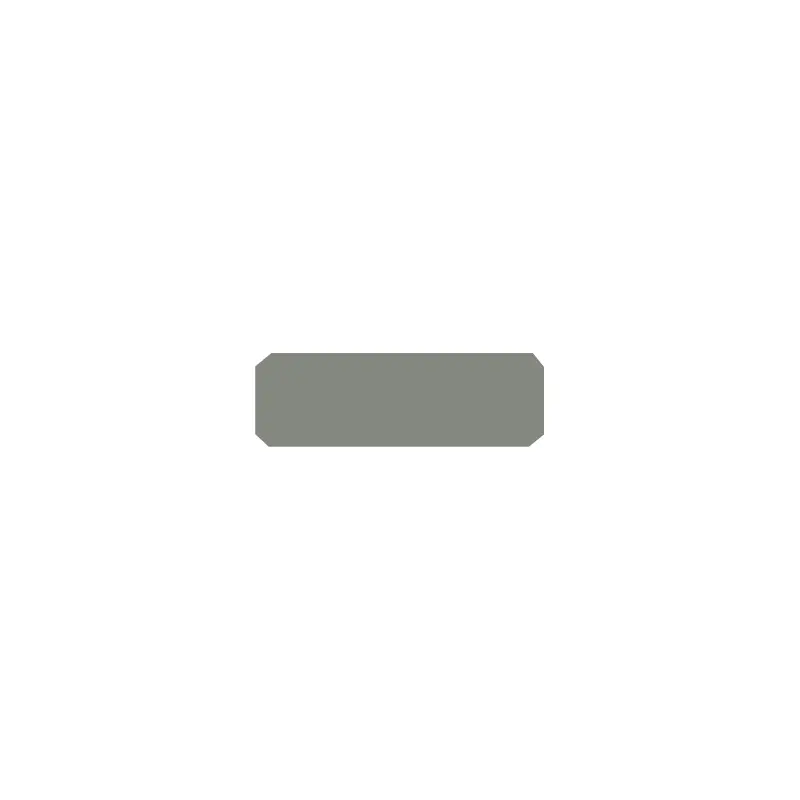

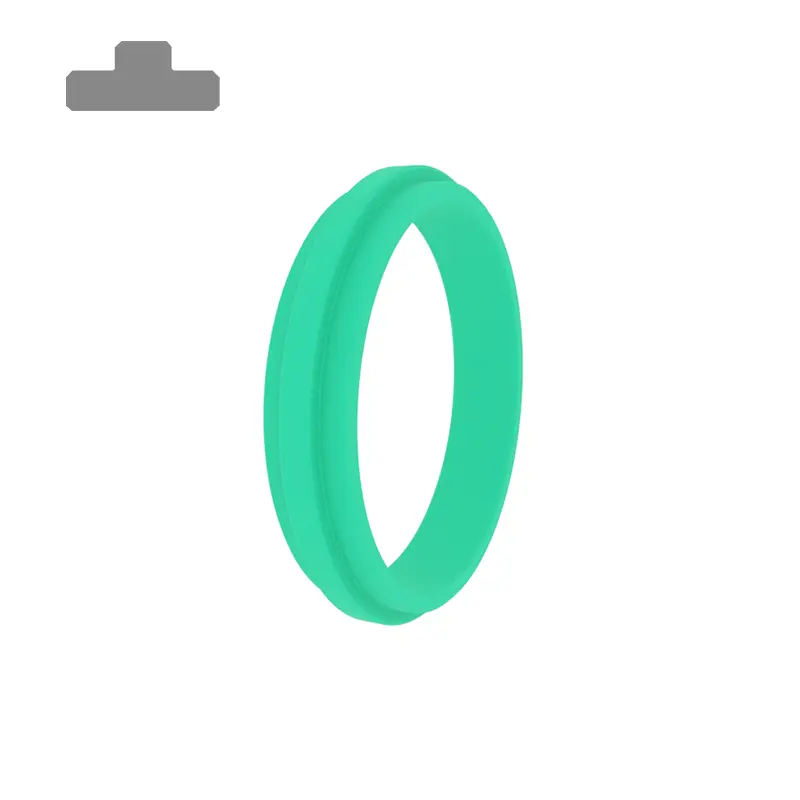

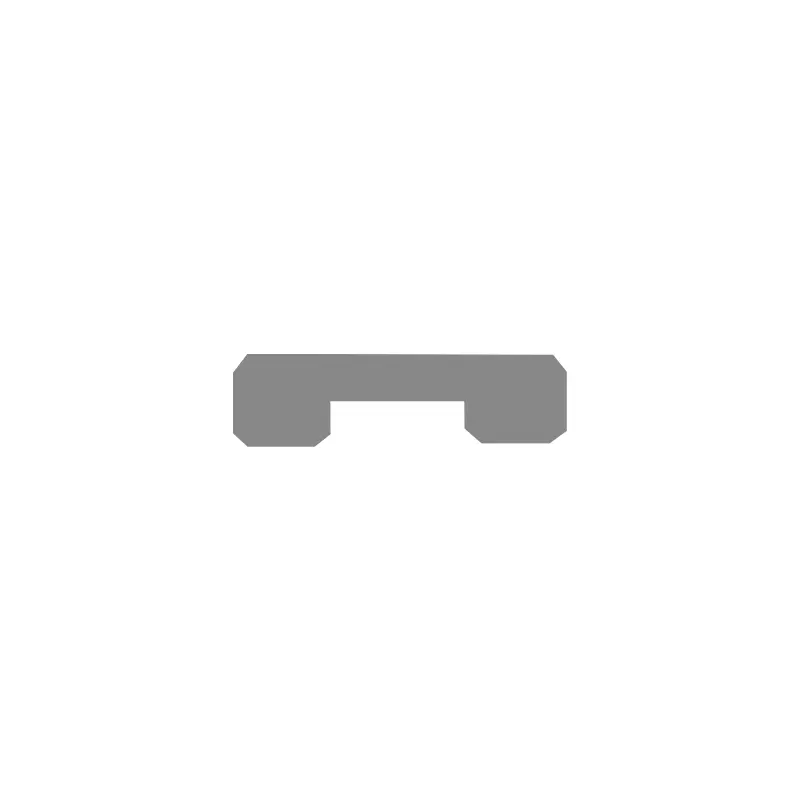

RCF107 Standartinis kreipiamojo žiedas yra tinkamas stūmokliams. Jis turi vidinio skersmens griovelį. Tai gali būti atvira ar ne.

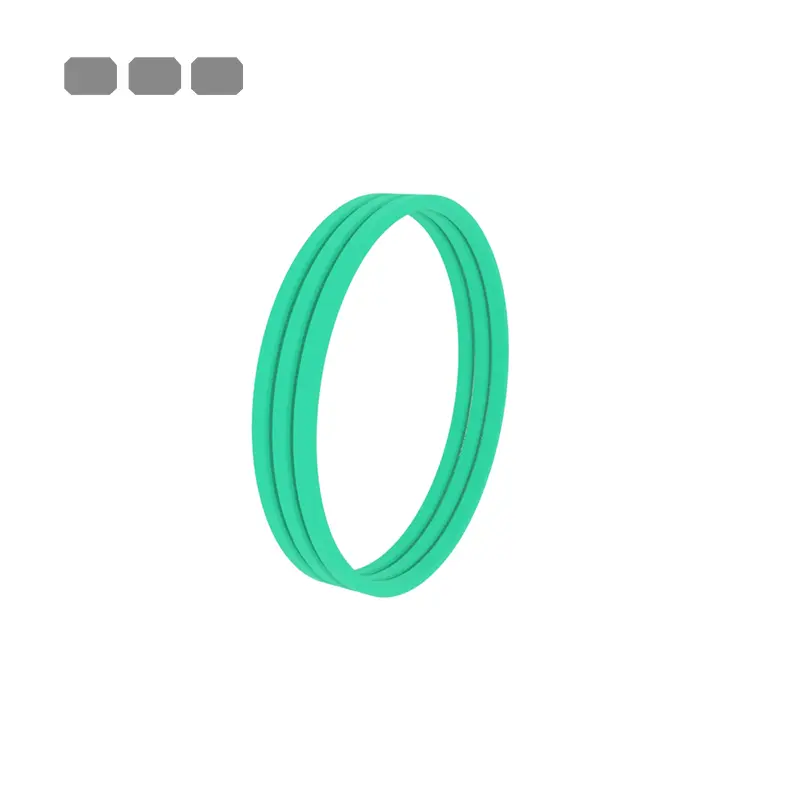

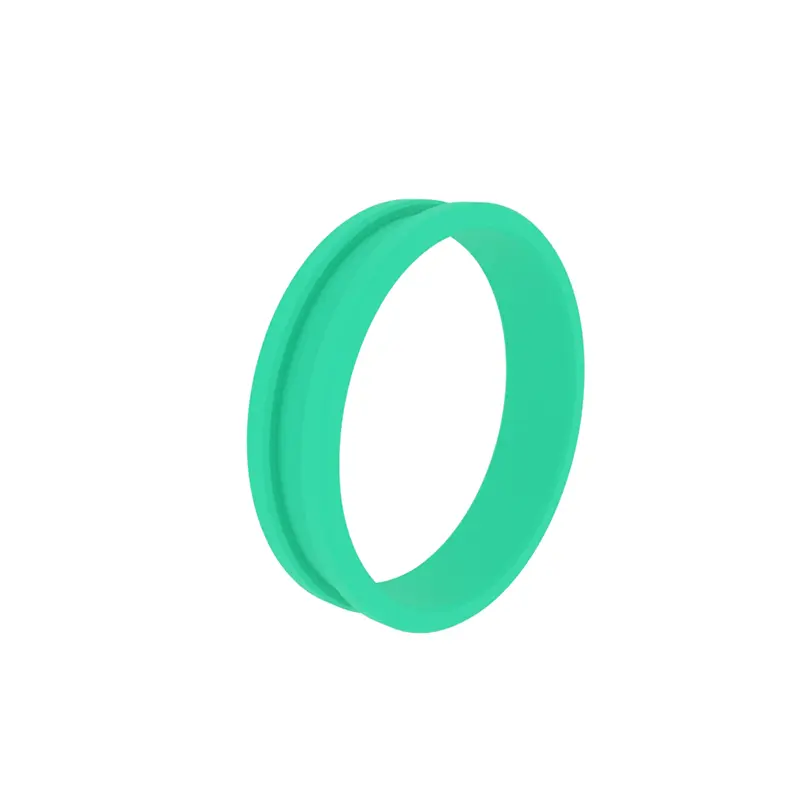

RCF108 standartinis kreipiamojo žiedas, tinkamas stūmoklio strypo nukreipimui, su išorinio skersmens grioveliais, galima įsigyti su atidarymu arba be jo.
Produkto funkcijos ir programos:
Produkto savybės
Pasukimo sandarinimo kreipiamojo žiedas, tinkamas ISO10766 standartiniam ertmės grioveliui, metalo plastikiniam atitikimui, gali užkirsti kelią „blokuoti“ ir „traukuliams“, stiprią apkrovos laikomąją talpą ir vis tiek elastingai, prieš pasiekdami trapią temperatūrą. Vaidinio žiedo kraštai yra susmulkinti, kad kraštai negalėtų suspausti į tarpą, kurį sukuria pusapvalis ertmės griovelio šerdis.
Pagrindinės programos
Inžinerinės mašinos, žemės ūkio mašinos, įpurškimo liejimo mašinos, pakrovimo ir iškrovimo platformos, atraminiai cilindrai, pramoninės transporto priemonės, presai, metalurgijos cilindrai.

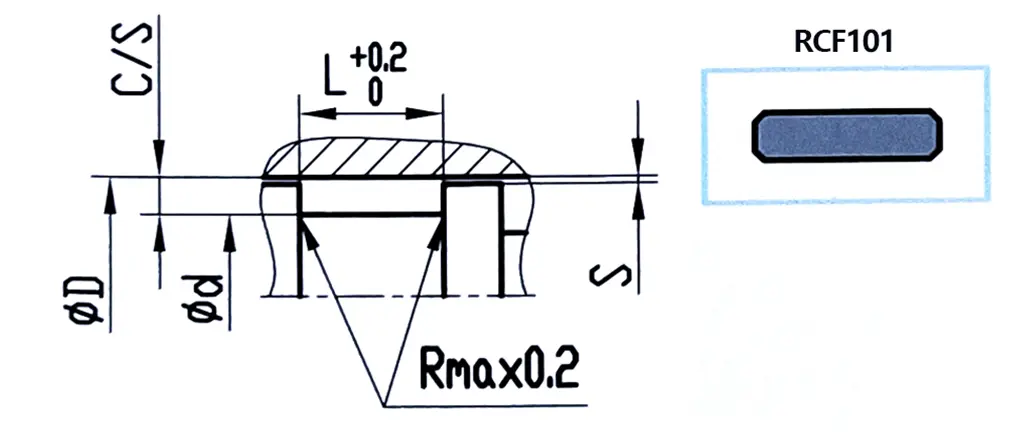

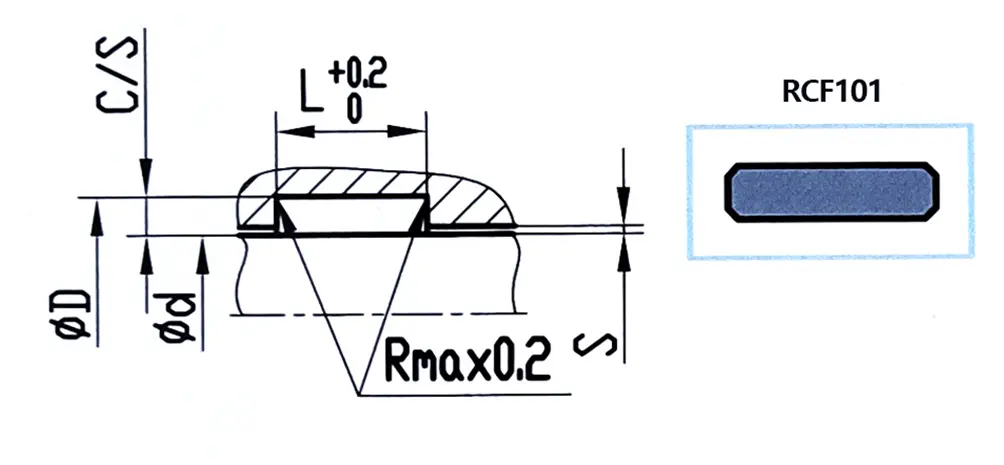

Pirmasis „Guide Ring Groove“ stūmoklio strypo pavyzdys
| Φd f8 | Φd h8 | L+0,2 | c/s | Radialinis klirensas s |
| 6–29,9 | ΦD+3 | 4 | 1.5 | 0,20–0,3 |
| 30–49,9 | ΦD+3 | 5.6 | 1.5 | 0,25–0,4 |
| 50–99,9 | ΦD+5 | 9.7 | 2.5 | 0,30–0,6 |
| 100–799,9 | ΦD+5 | 15 | 2.5 | 0,40–0,8 |
| 800–1000 | ΦD+5 | 25 | 2.5 | 0,50–1,1 |
| > 1000 | ΦD+8 | 25 | 4 | 0,60–1,2 |
Stūmoklio kreipiamojo žiedo griovelio 2 pavyzdys
| Φd h8 | Φd f8 | L+0,2 | c/s | Radialinis klirensas s |
| 6–29,9 | ΦD-3 | 4 | 1.5 | 0,20–0,3 |
| 30–49,9 | ΦD-3 | 5.6 | 1.5 | 0,25–0,4 |
| 50–99,9 | ΦD-5 | 9.7 | 2.5 | 0,30–0,6 |
| 100–799,9 | ΦD-5 | 15 | 2.5 | 0,40–0,8 |
| 800–1000 | ΦD-5 | 25 | 2.5 | 0,50–1,1 |
| > 1000 | ΦD-8 | 25 | 4 | 0,60–1,2 |
Medžiagos
1. PTFE (vidutinės ir šviesos apkrovoms);
2. Pom arba PA (šviesos apkrovoms);
3. Fenolio dervos + audinio pluoštas (sunkioms apkrovoms)
Vadono žiedo pločio ir numerio pasirinkimas
Formulė gali būti naudojama preliminariai nustatyti t = (f*f) / (d*pr)
T: kreipiamojo žiedo plotis (mm), F: Maksimali radialinė apkrova (N), F: Saugos koeficientas, PR: Maksimali leistina radialinė apkrova (n/mm²), D: Stūmoklio arba stūmoklio strypo skersmuo (mm)
Pavyzdys: d = 60 mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Apskaičiuota parinktis yra pasirinkti vieną kreipiamąjį žiedą, kurio plotis t = 15 mm ar du kreipiamieji žiedai, kurių plotis yra 9,7 mm. Jei pasirenkami du kreipiamieji žiedai, kurių plotis 9,7 mm, saugos koeficientas gali būti padidintas iki 2,6. Paprastai rekomenduojamas saugos koeficientas yra F = 2
Pjovimo ilgio nustatymas
L = 3,14* (d -w) -k stūmokliui
L = 3,14* (d+w) -k stūmoklinio strypui
K yra temperatūros konstanta, 0,8 pasirenkama, kai temperatūra yra žemesnė nei 120 laipsnių, o 2,0 pasirenkama, kai temperatūra yra aukštesnė nei 120 laipsnių.

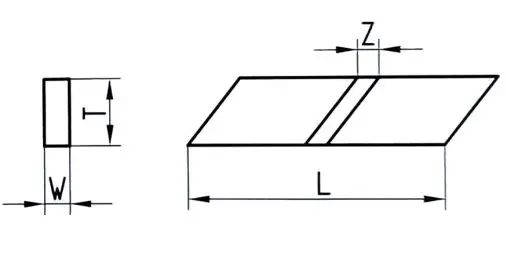

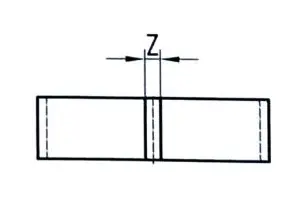

Pjaustymo tarpo Z skaičiavimas
|
|
Fenolio derva/POM | Ptfe |
| Už stūmoklio lazdelę | 0,050 (φD+W) | 0,042 (φD+W) |
| Stūmokliui | 0,050 (φD-W) | 0,042 (φD-W) |
Pjūvio tipas

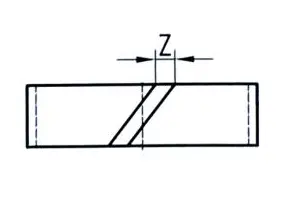

30 ° kūgio pjūvis
Tiesus supjaustymas (daugiausia naudojamas sukimosi ar sūpynėms ir nestandartiniams grioveliams)

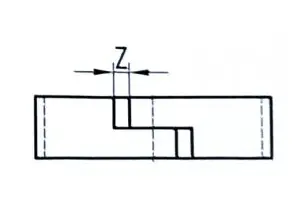

Z formos pjūvis (taip pat turi sandarinimo funkciją)
