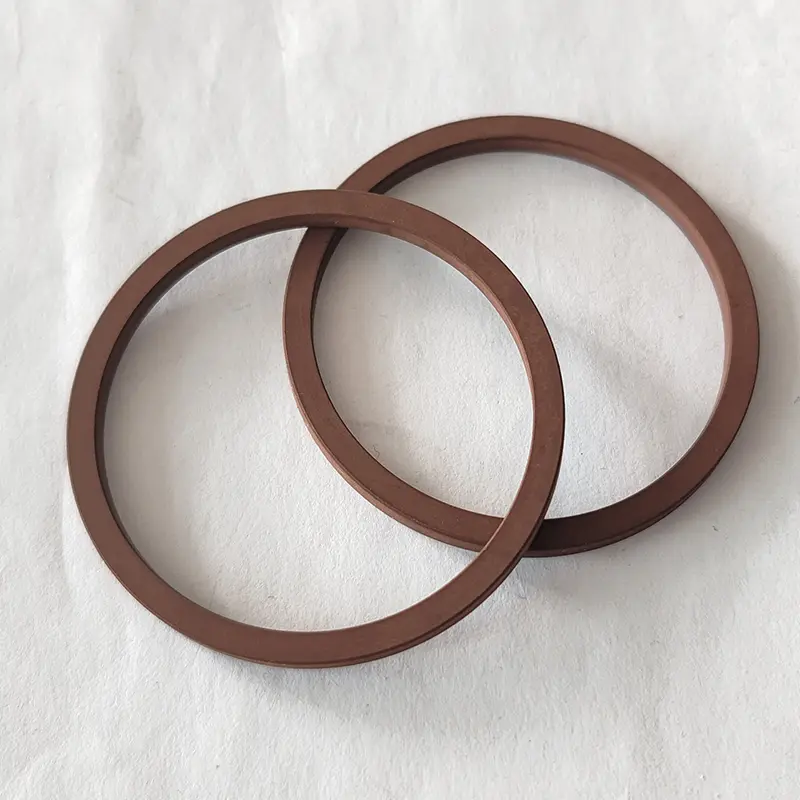

Mes pateikiame visą asortimentą statinių SEALS sprendimų, apimančių standartinius bendrosios paskirties ir aukšto slėgio specialius produktus. RCFL106/102 ir RCK126 yra pagrindiniai modeliai, turintys paprastą struktūrą ir platų taikymą; RCS130/131 ir RCFL108 priima ekstruzijos išorinio skersmens montavimo projektą, kad užtikrintų griovelių įterpimo stabilumą; „RCK120/127“ ir kiti panašūs serijos produktai pasiekia tą patį patikimumą, naudojant vidinio skersmens montavimą.
Atsakant į flanšo sandarinimo poreikius, RCF110 ir RCR118 gali turėti slėgį abiem kryptimis, o užsakant reikia nurodyti slėgio kryptį. Produktų linija visiškai apima žemo slėgio iki aukšto slėgio darbo sąlygas, o medžiaga yra atspari dilimui ir atsparus korozijai, ji plačiai naudojama hidraulinėse sistemose, vamzdynų jungtys ir pramoninės įrangos sandarinimas.
Produkto funkcijos ir programos:
Taikymas: bendrasis tikslas, ID antspaudas, OD antspaudas, ašinis sandariklis
O žiedo specifikacijos ir grioveliai
Užsakymo dydis
Φd1 ...... vidinis skersmuo
Φd2 ...... sekcijos skersmuo
Užsakymo pavyzdys
Modelis: RCFL106
Vidinio skersmens sekcijos skersmuo: 14x1.8
Medžiaga: NBR
Paraiška
Slėgis iš vidaus: O žiedas suspaudžiamas iš išorinio skersmens
Iš išorės: O žiedas suspaudžiamas iš vidinio skersmens

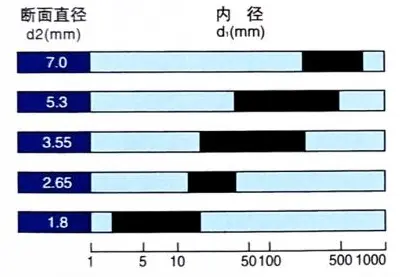

O žiedai turi tikslius gamybos nuokrypius. Leidžiami nuokrypiai buvo standartizuoti pagal DIN3771 ir ISO3601/1 (skerspjūvio skersmuo iki 7 mm, vidinis skersmuo iki 670 mm). Atitinkami nuokrypiai parodyti šioje lentelėje.
| Skyriaus tolerancija | ||||||||
| Skyrius | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerancija | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Vidinio skersmens tolerancija | ||||||||||
| Vidinis skersmuo | 1,80 ~ 6,30 | 6.70 ~ 11.20 | 11,8 ~ 21,2 | 22,4 ~ 40,0 | 41,2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerancija | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Atitinkamas vidinio skersmens procentas % | ||||||||||

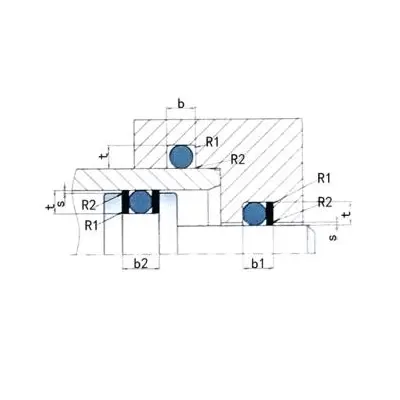

Griovo dydis
 |
||||||||||
| Skyrius D2 | Griovo gylis t | Griovo pločio blokas: mm (+0.20) | Spindulys R1 mm | |||||||
| mm | Statinis | Dinaminis (hidraulinis) | Dinaminis (pneumatinis) | b Jokio laikymo žiedo | B1 1 laikantis žiedas | B2 2 laikantys žiedai | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2–0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2–0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2–0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2–0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2–0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2–0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2–0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3–0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3–0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3–0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3–0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6–1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6–1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6–1,0 | |||
