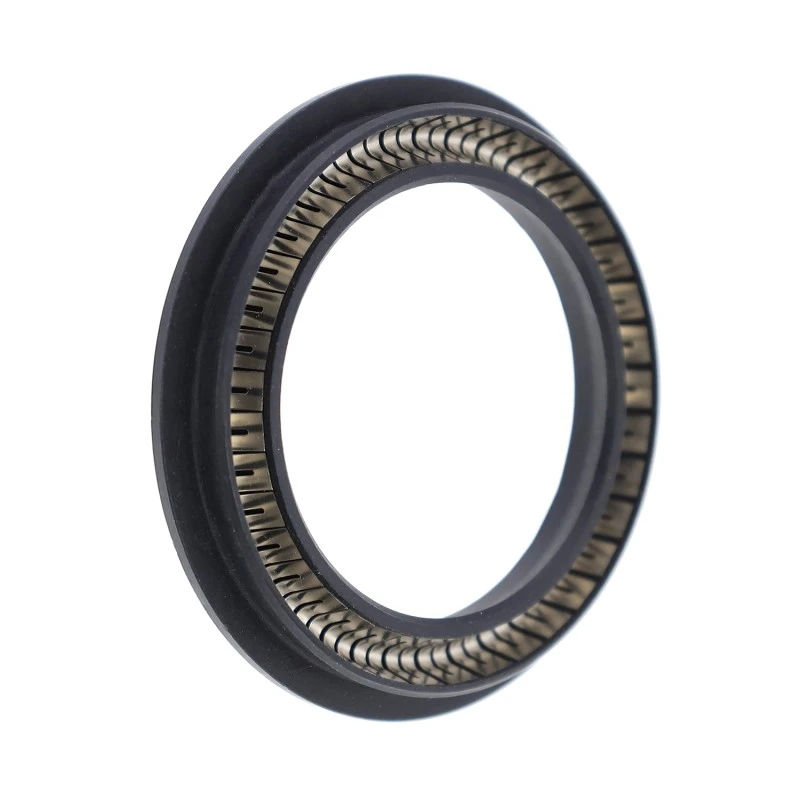

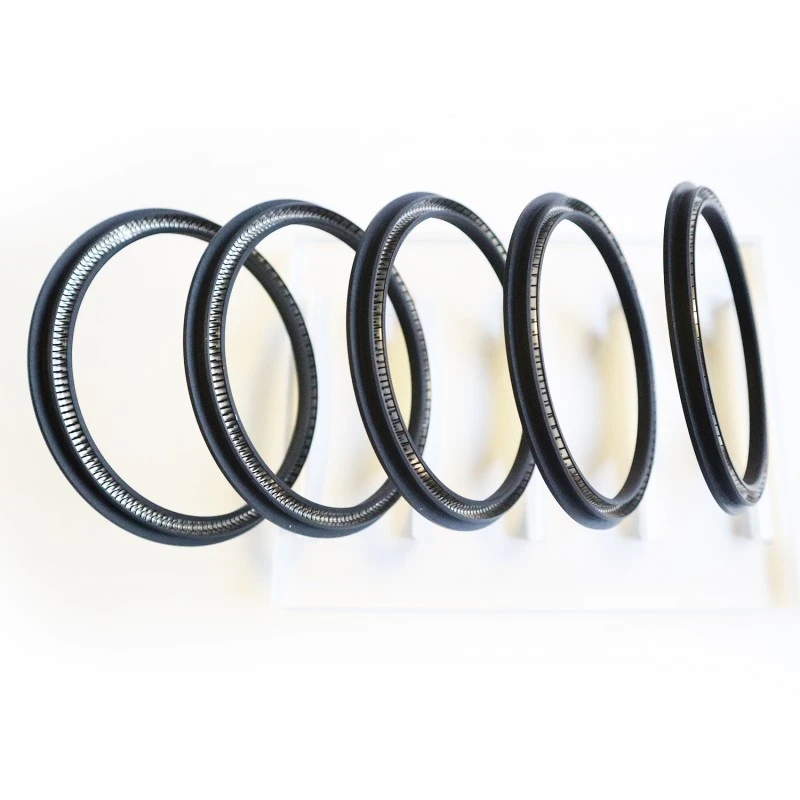

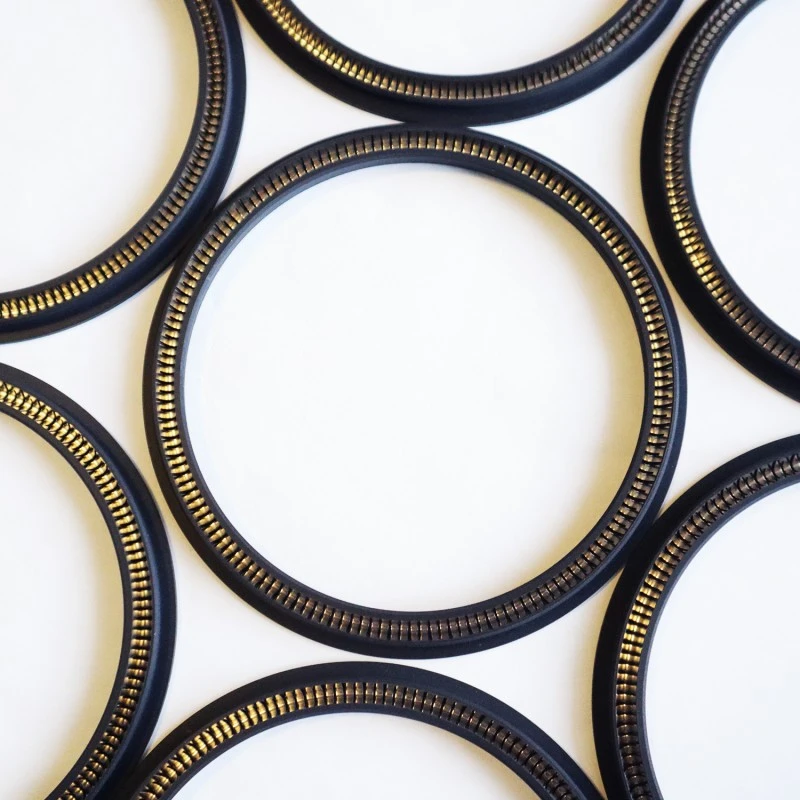

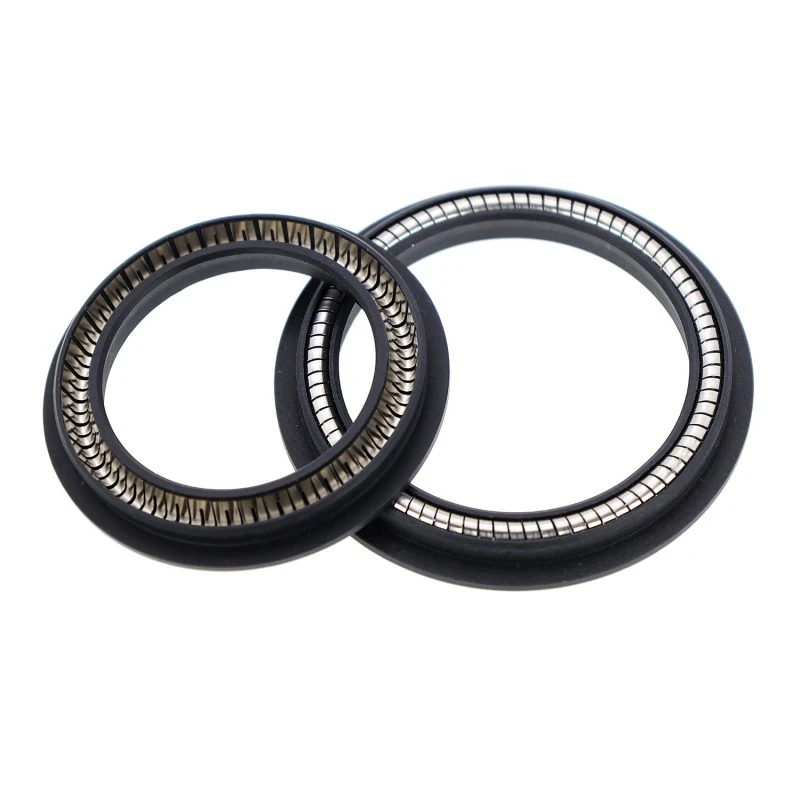

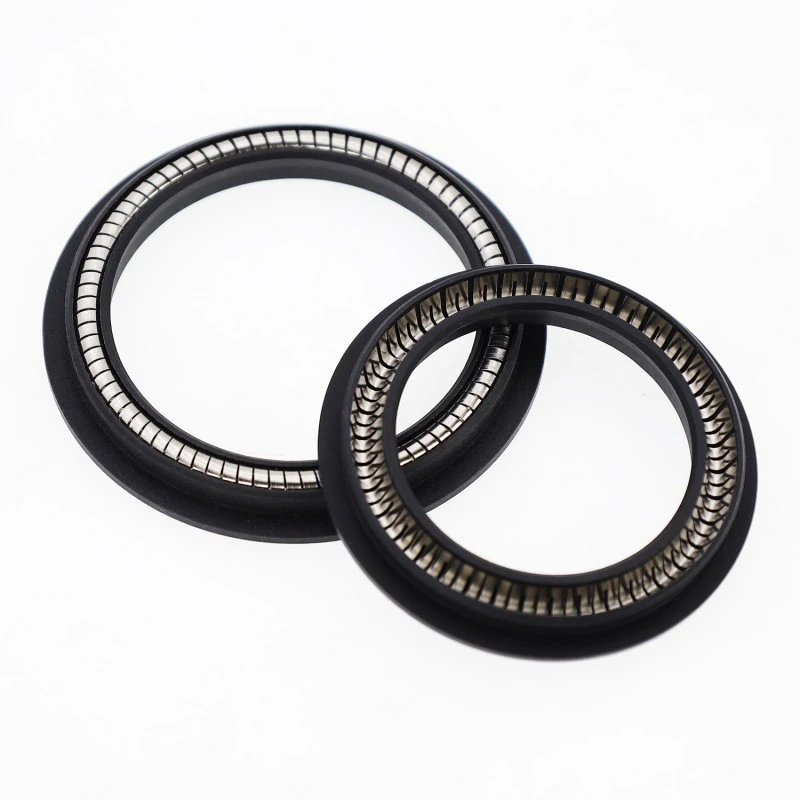

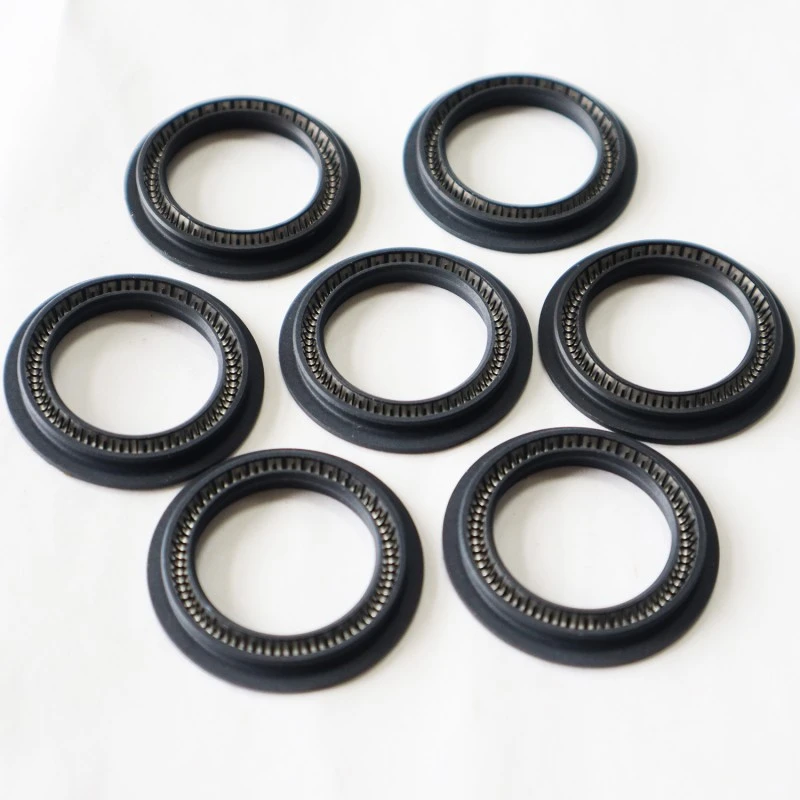

Sukamųjų velenų sandarikliai su spyruokle yra didelio našumo, vienakrypčiai slėgio sandarikliai, naudojami sukamuosiuose velenuose. RC2055 sukamąjį sandariklį sudaro nerūdijančio plieno spyruoklė ir aukštos kokybės plastikas. Naudojant RC2055-B ir RC2055-C, reikia kruopščiai parinkti tinkamą elastomerą.
Taikomos eksploatavimo sąlygos (kraštutinės vertės neturėtų atsirasti vienu metu)
|
Slėgis/MPa |
Temperatūra / °C |
Greitis /m/s |
Vidutinis |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Beveik visos skystos ir dujinės terpės |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Medžiagos pasirinkimas
1. Galimos sandarinimo žiedo medžiagos: R01 nitrilo guma (NBR), R02 fluoro guma (FKM) ir kt.
2. Sandarinimo žiedo medžiagos: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ir kt.
3. Nerūdijančio plieno spyruoklė: V formos spyruoklė.
Gamybos proceso kontrolė
Šiuolaikinėje RuiChen gamybos bazėje yra didelio tikslumo liejimo mašinos, automatinės vakuuminio vulkanizavimo mašinos ir CNC tikslaus apdirbimo įranga. Gamybos proceso metu naudojame SPC (Statistical Process Control) metodus, kad galėtume stebėti pagrindinius proceso parametrus, tokius kaip temperatūra, slėgis ir laikas realiuoju laiku, užtikrinant, kad kiekvienas suformuotas gaminys būtų nuoseklus ir stabilus.
Labai svarbiems produktams taikome 100 % tikrinimo sistemą, o ne atsitiktinį mėginių ėmimą, siekdami užtikrinti, kad kiekviena mūsų klientams pristatyta plomba būtų kvalifikuota.
Užsakymo pavyzdys
RC2055-40-PTFE4+V: veleno skersmuo 40, sandarinimo žiedo medžiaga PTFE4, nerūdijančio plieno spyruoklė yra V formos.
RC2055-B-40-PTFE4+R02: veleno skersmuo 40, sandarinimo žiedo medžiaga PTFE4, atitinkamas O žiedas yra fluoro guma.
RC2055-C-40-PTFE4+R02: veleno skersmuo 40, sandarinimo žiedo medžiaga PTFE4, atitinkamas O žiedas yra fluoro guma.

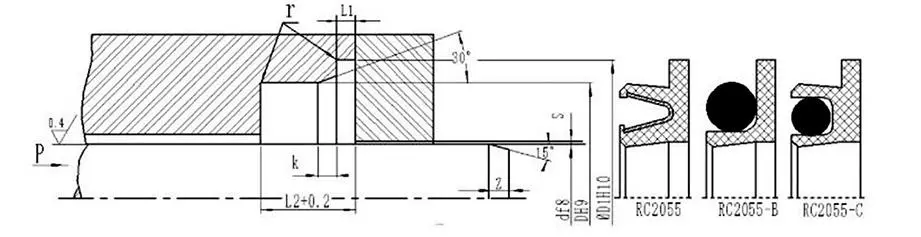

Specifikacijų lentelė (yra visos specifikacijos parametrų diapazone)
|
Strypo skersmens diapazonas d f8 |
Griovelio skersmuo DH9 |
Griovelio skersmuo D1H10 |
Krašto gylis L1 |
Griovelio plotis L |
Importuoti nuožulną k |
Radialinis tarpas Smax |
Nusklembimo ilgis |
r maks |
|
|
10 MPA |
20 MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401–1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Pastaba: rekomenduojama, kad besisukančio veleno paviršiaus kietumas būtų HRC ≥ 58.
Specifikacijų ir matmenų lentelė (ši lentelė taikoma RC2055-B ir RC2055-C, kurių specifikacijos yra tokios pačios)
|
Modelis |
d |
D |
D1 |
L |
L1 |
|
Modelis |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modelis |
d |
D |
D1 |
L |
L1 |
|
Modelis |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Pastaba: jei reikiamų specifikacijų šioje lentelėje nėra, susisiekite su mūsų įmone. Galime tiekti gaminius iki 1600mm dydžio.
