Montavimo struktūra ir reikalavimai
1. Veleno medžiaga: dažniausiai naudojamas anglinis plienas ir nerūdijantis plienas. Esant dideliam greičiui, paviršius padengiamas chromu, HRC40-45.
2. Besisukančio veleno ir griovelių konstrukcija: veleno paviršius turi būti lygus ir be įbrėžimų. Spiralinio apdirbimo žymės gali sukurti siurbimo efektą, dėl kurio gali nutekėti. Alyvos sandariklio montavimo vietą rekomenduojama nušlifuoti iki Ra0,1–0,5 µm paviršiaus šiurkštumo, kuris didėjant greičiui tampa lygesnis. Kad būtų lengviau montuoti ir išardyti, velenas ir grioveliai turi būti su nuožulniais arba užapvalintais kraštais Žr. 1 ir 2 paveikslus.
|
Sandarinimo aukštis b |
b1 (0,85 x b) mm |
b2(b+0,3) mm |
r maks. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
1 pav. Griovelio nusklembimo konstrukcija
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10-20 |
d-2,0 |
2 |
|
20-30 |
d-2.5 |
3 |
|
30-40 |
d-3,0 |
3 |
|
40-50 |
d-3.5 |
4 |
|
50-70 |
d-4,0 |
4 |
|
70-95 |
d-4.5 |
5 |
|
95 ~ 130 |
d-5.5 |
6 |
|
130-240 |
d-7,0 |
8 |
|
240-500 |
d-11.0 |
12 |
|
500–800 |
d-14,0 |
14 |
|
800–1250 |
d-18.0 |
16 |

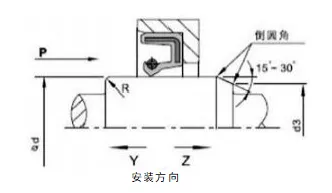

2 pav. Besisukančio veleno nuožulnios konstrukcijos
Veiksniai, turintys įtakos sukamojo veleno lūpų sandariklių veikimui
Yra daugybė veiksnių, turinčių įtakos sandarinimo efektui. Be paties alyvos sandariklio, pvz., jo medžiagos ir struktūros, kiti veiksniai, tokie kaip terpė, temperatūra, slėgis, tepimas, greitis ir paviršiaus šiurkštumas, taip pat tiesiogiai veikia sandarinimo efektą, o šie veiksniai dažnai sąveikauja vienas su kitu. Toliau pateiktos diagramos skirtos tik naudotojui.

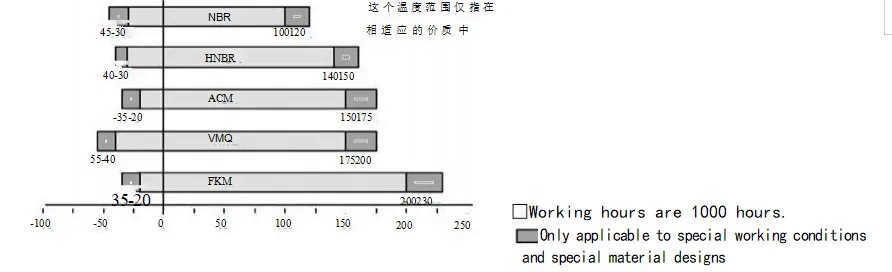

3 pav. Temperatūros poveikis alyvos sandarikliui

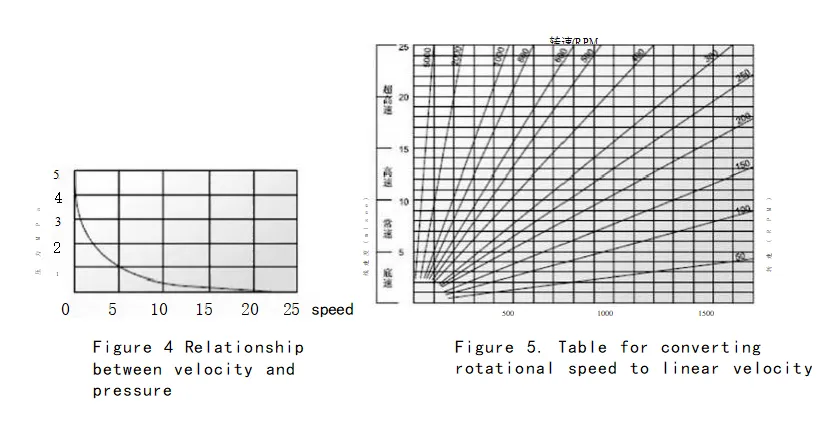

Montavimas: Kruopštus montavimas yra būtina sąlyga, kad sandarikliai tinkamai veiktų.
|

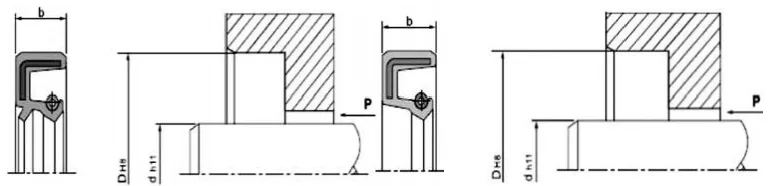

Montavimo schema (montavimas į ertmę) |
||
|
Teisingas montavimo būdas |
Taikomos darbo sąlygos |
Neteisingas montavimo būdas |
|
|
Šis metodas taikomas tik tada, kai alyvos sandariklio galinis paviršius ir ertmės galinis paviršius yra lygūs. Kai presavimo įranga veikia greitai, alyvos sandariklis turi būti tinkamai nustatytas; kitu atveju gali atsirasti nesutapimų. |
|
|
|
Ši konstrukcija tinka tais atvejais, kai alyvos sandariklio galinis paviršius yra žemiau už ertmės galinį paviršių. Net ir greitai spaudžiant, alyvos sandariklis vis tiek gali būti gerai išdėstytas. Tačiau tokio tipo armatūrai trūksta radialinės padėties, todėl presavimo įrenginio plokščios plokštės ir slėgio veleno ašinis statmenumas turi pasiekti tam tikrą tikslumą. |
|
|
|
Šis metodas tinka tais atvejais, kai alyvos sandariklio galinis paviršius yra žemiau už ertmės galinį paviršių. Greitai įspaudžiant įrangą, labai svarbu užtikrinti, kad alyvos sandariklis būtų tinkamai nustatytas; kitu atveju gali atsirasti nesutapimų. |
 |
|
|
Šis metodas tinka tik techninei priežiūrai arba paprastoms montavimo sąlygoms, kai nėra slėginės įrangos. Kadangi montavimo metu negalima pasiekti visiškai vienodo presavimo, neišvengiamos įvairios montavimo problemos. Jis visų pirma skirtas išvengti radialinio nesutapimo montavimo metu, dėl kurio gali deformuotis alyvos sandariklis, arba apsaugoti nuo alyvos sandariklio jungiamosios dalies (išorinio apskritimo) gumos pažeidimo dėl pauzių montavimo metu. Todėl šis diegimo būdas paprastai nerekomenduojamas. |
|

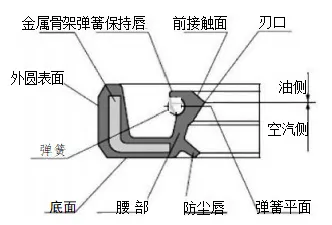

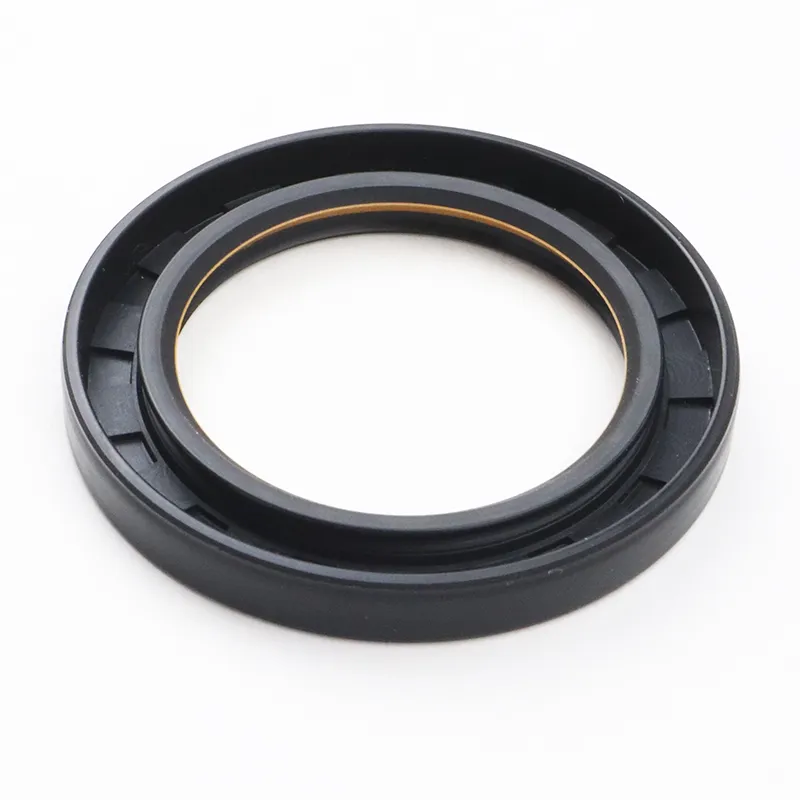

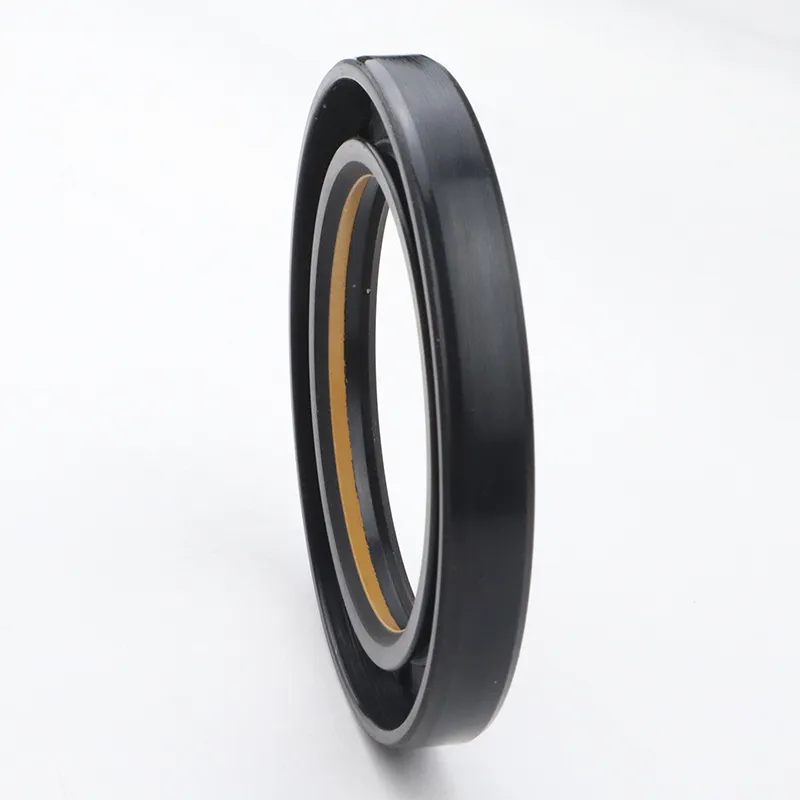

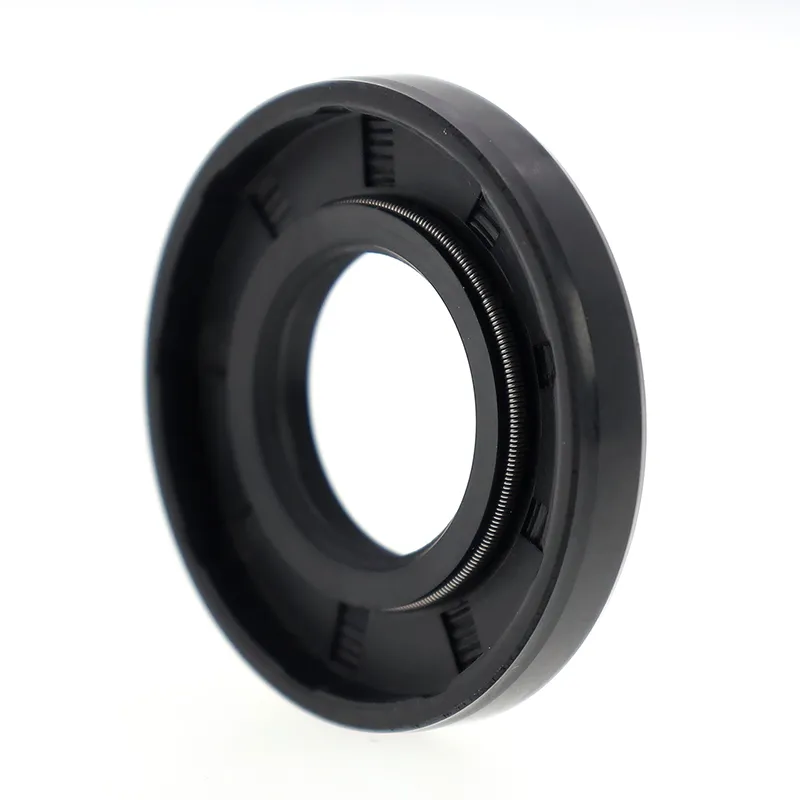

TC/SC/TB/SB alyvos sandarikliai
Abi susideda iš metalinio rėmo, spyruoklės ir guminio korpuso. Metalinis rėmas suteikia atramą, o spyruoklė taiko radialinę jėgą sandarinimo lūpai. Tiek TC, tiek TB modeliai turi dulkėms atsparią pagalbinę lūpą, tinkančią naudoti, kai vienoje pusėje yra sandarinimo medžiaga, o kitoje – dulkės. TB/SB modeliai turi metalinį išorinį apskritimą, todėl alyvos sandariklis yra saugesnis ir tikslesnis ertmėje. Tačiau mažos klampos ir dujinės terpės išorinio apskritimo sandarinimo galimybės yra ribotos; todėl montuojant ir naudojant rekomenduojama išorinį apskritimą patepti sandarikliu.
|
Skerspjūvio forma |
Modelis |
Taikymas |
Spaudimas |
Temperatūra |
Greitis |
Vidutinis |
Medžiaga |
|
|
TC |
Sandarinimas, atsparus dulkėms |
0,03 MPa |
-30~+160 |
20m/s |
Tepalinė alyva ir tepalas |
NBR/FKM + anglinis plienas |
|
|
SC |
Sandarinimas |
|||||
|
|
TB |
Sandarinimas, atsparus dulkėms |
-30~+100 |
25m/s |
Vanduo, tepalinė alyva, tepalai |
NBR + anglinis plienas |
|
|
|
SB |
Sandarinimas |
Užsakyti modelį TC-d*D*b
|
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
