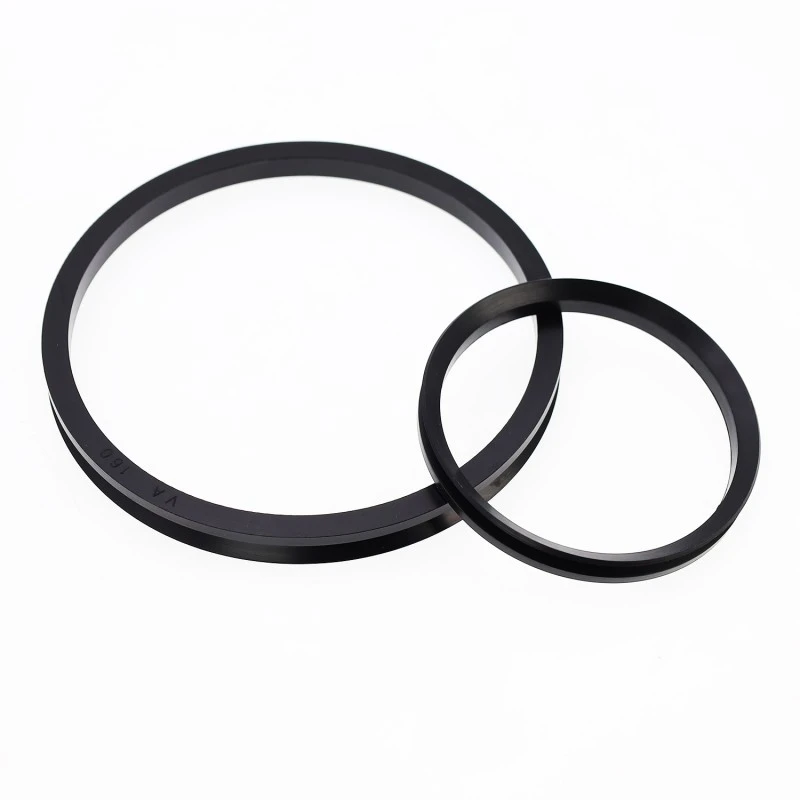

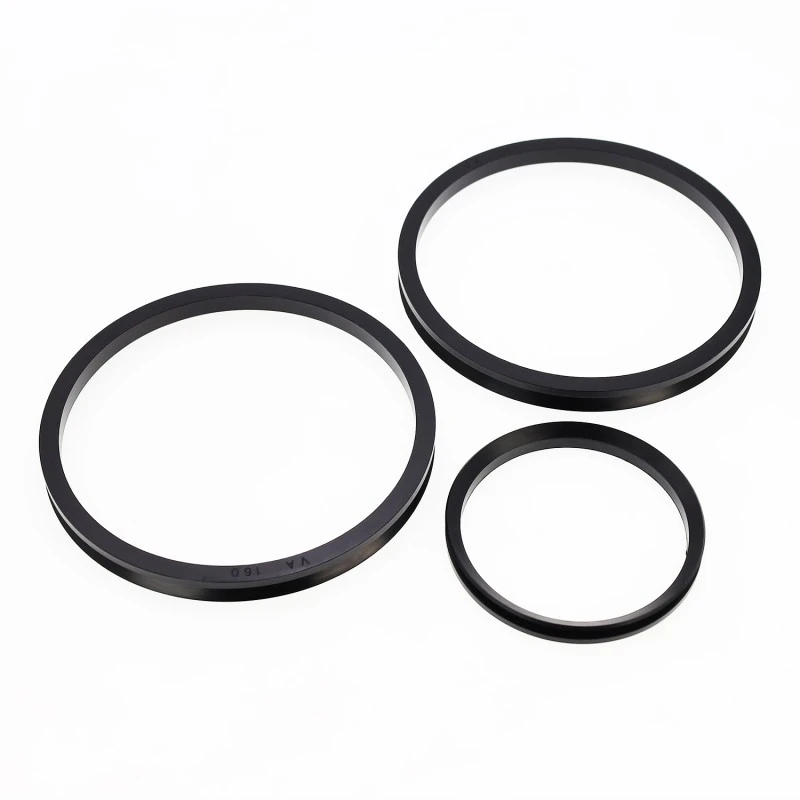

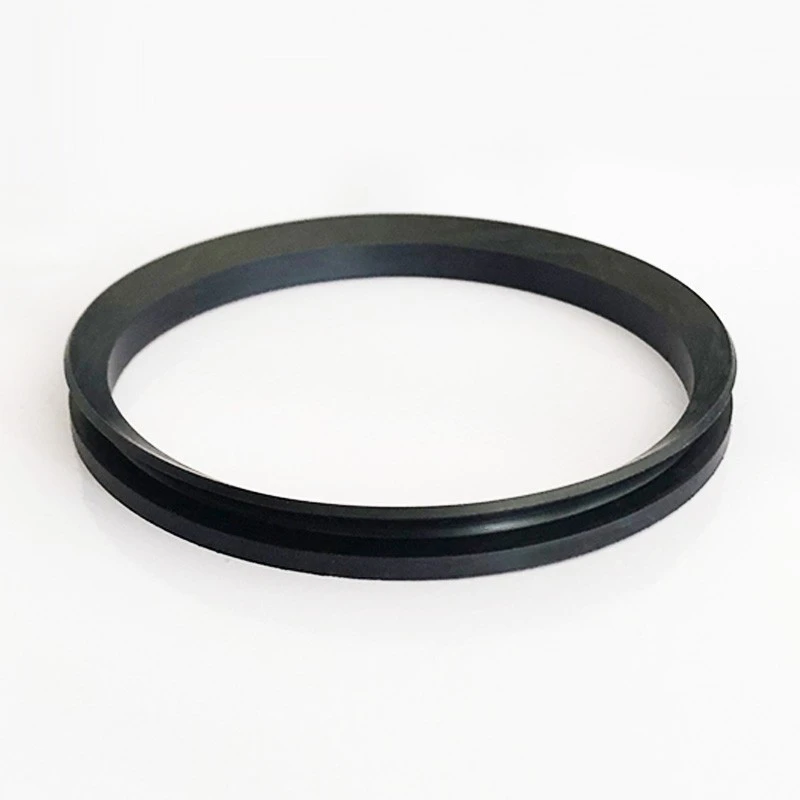

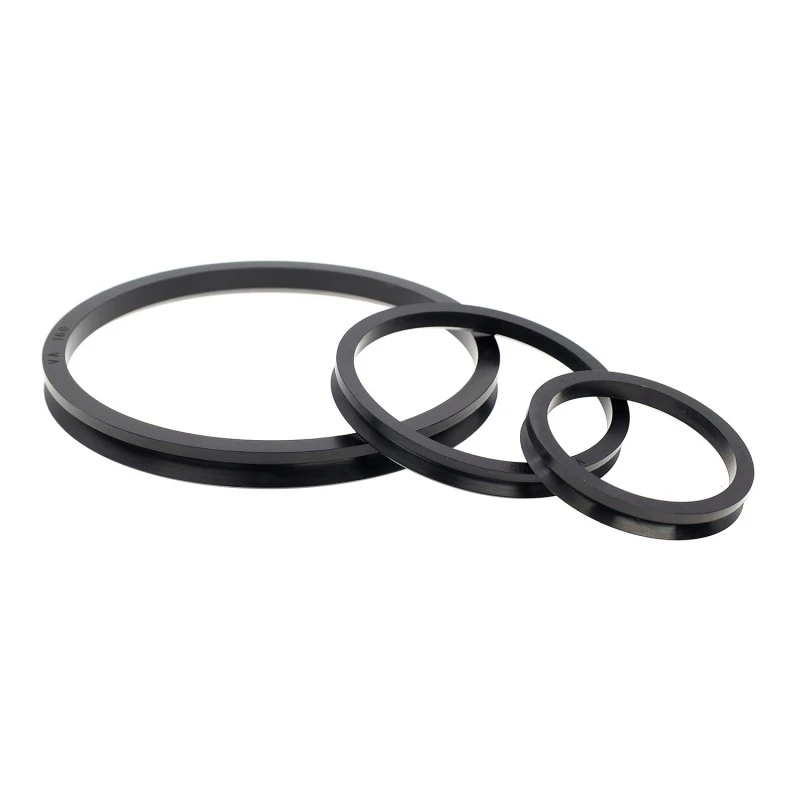

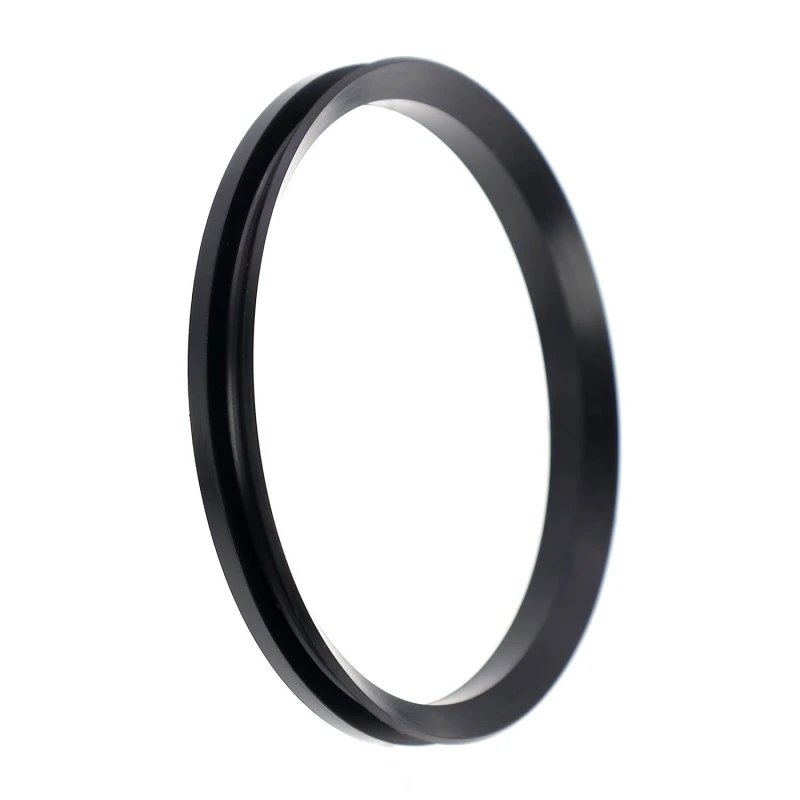

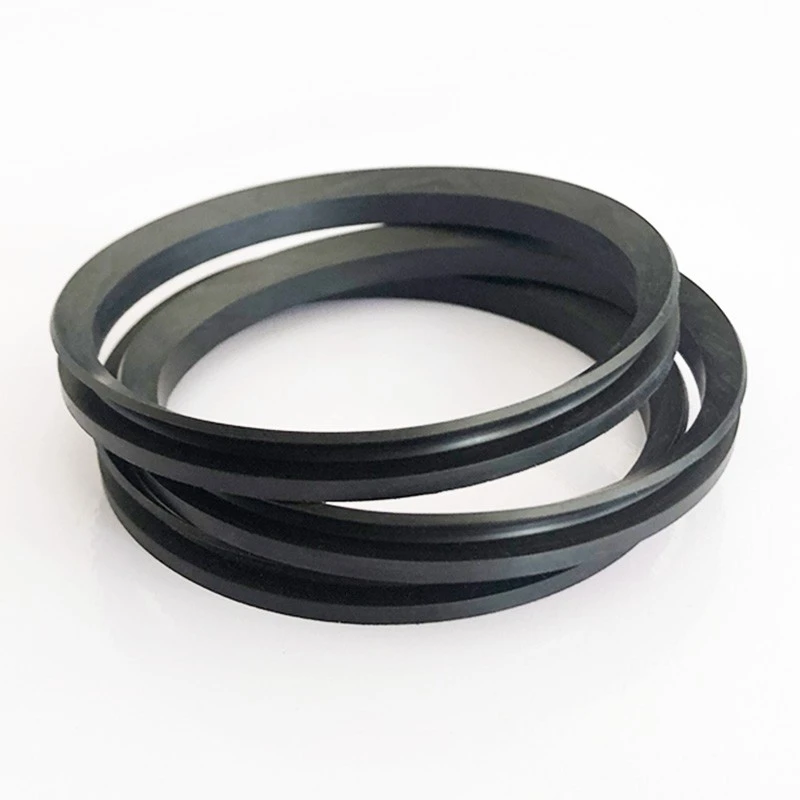

VA VS vandens sandarikliai

Vandens sandarikliai VA VS yra naudojami santykinių besisukančių paviršių sandarinimui, neleidžiant vandeniui, dulkėms, riebalams ir kitiems išoriniams teršalams patekti į guolio zoną ar sandarinimo sistemą ir taip apsaugoti sandarinimo sistemą. Jie gali būti naudojami daugumoje guolių naudojimo ir kaip antrinis sandariklis atšiaurioje aplinkoje, kur pirminis sandariklis gali sugesti. Kai temperatūra viršija 100 laipsnių Celsijaus, reikia naudoti fluoro kaučiuką.

Siųsti užklausą

Prekės aprašymas

Savybės

1. Lengva montuoti, jį galima įprastai ištempti ir tvirtai prilaikyti prie veleno dėl gumos elastingumo.

2. Mažas kontaktinis slėgis prie lūpos ir geras atsparumas dilimui.

3. Leidžia pasiekti tam tikrą veleno ekscentriškumo laipsnį.

4. Efektyviai apsaugo nuo dulkių, miltelių, vandens ir jų mišinių patekimo.

a-substratas b-sandarinimo lūpa C juosmens

Skyrius	Vardas	Greitis	Temperatūra	Spaudimas	Vidutinis	Galimas asortimentas
	VA	15m/s	35–+100 (NBR) –20–+180 (FKM)	0.03	Hidraulinė alyva, emulsijos, vanduo, tepalai ir kt.	3 ~ 6000 mm
	VS	15m/s	35–+100 (NBR) –20–+180 (FKM)	0.03	Hidraulinė alyva, emulsijos, vanduo, tepalai ir kt.	12-200 mm

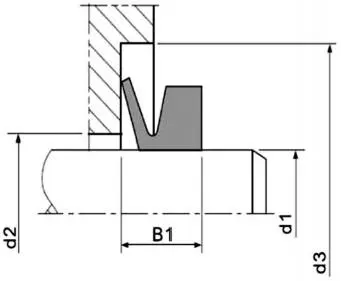

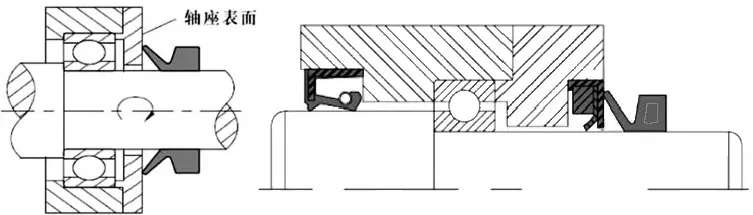

V formos vandens sandariklio schema

Rekomenduojamas paviršiaus šiurkštumas frikciniams paviršiams

Ra (μm)	Tiesinis greitis (m/s)	Vidutinis
0,4-0,8	>10	Aliejus, vanduo
0,8-1,6	5-10	Aptaškytas aliejus, aptaškytas vanduo, riebalai
1,6-2,0	1-5	Riebalai, dulkės, aptaškytas vanduo
2,0-2,5	<1	Riebalai, dulkės

Pastaba: Paviršiaus kokybė neturi viršyti Ra 0,05 μm.

VA specifikacijų ir griovelių matmenų lentelė

Produkto numeris	dl	d2	d3	B1	d	C	B	A
Va3	2,7–3,5	d1+1	d1+4	2,5±0,3	2.5	1.5	3	2.1
Va4	3,5-4,5		d1+6	3±0,4	3.2	2	3.7	2.4
Va5	4,5–5,5				4
Va6	5,5–6,5				5
Va7	6,5 ~ 8				6
Va8	8~9,5				7
Va10	9,5~11,5		d1+9	4,5±0,6	9	3	5.5	3.4
Va12	11,5–12,5				10.5
Va14	13,5 ~ 15,5				12.5
Va16	15.5~17				14
Va18	17,5 ~ 19				16
Va20	19-21	d1+2	d1+12	6±0,8	18	4	7.5	4.7
Va22	21-24				20
Va25	24-27				22
Va28	27-29				25
Va30	29-31				27
Va32	31-33				29
Va35	33-36				31
Va38	36-38				34
Va40	38-43		d1+15	7±1	36	5	9	5.5
Va45	43-48				40
Va50	48-53				45
Va55	53-58				49
Va60	58-63				54
Va65	63-68				58
Va70	68-73	d1+3	dl+18	9±1,2	63	6	11	6.8
Va75	73-78				67
Va80	78-83				72
Va85	83-88				76
Va90	88-93				81
Va95	93-98				85
Va100	98-105				90

Produkto numeris	dl	d2	d3	BI	d	C	B	A
Val10	105 ~ 115	d1+4	d1+21	10,5±1,5	99	7	12.8	7.9
Va120	115 ~ 125				108
Va130	125 ~ 135				117
Va140	135 ~ 145				126
Va150	145-155				135
Va160	155 ~ 165		d1+24	12±1,8	144	8	14.5	9
Va170	165 ~ 175				153
Va180	175 ~ 185				162
Va190	185-195				171
Va200	190-210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210 ~ 235				198
Va250	235 ~ 265				225
Va275	265 ~ 290				247
Va300	290 ~ 310				270
Va325	310 ~ 335				292
Va350	335 ~ 365				315
Va375	365 ~ 390				337
Va400	390–430				360
Va450	430 ~ 480				405
Va500	480 ~ 530				450
Va550	530 ~ 580				495
Va600	580 ~ 630				540
Va650	630 ~ 665				600
Va700	665 ~ 705				630
Va725	705 ~ 745				670
Va750	745 ~ 785				705
Va800	785 ~ 830				745
Va850	830 ~ 875				785
Va900	875–920				825
Va950	920 ~ 965				865
Va1000	965 ~ 1015				910

Pastaba: Galimi gaminiai iki 6000 mm ilgio.

VS specifikacijų ir griovelių matmenų lentelė

Produkto numeris	dl	d2	d3	B1	d	C	B	A
Vs12	11,5–13,5	dl+1	dl+9	6,7±0,6	10.5	3	7.7	5.6
Vs14	13,5 ~ 15,5				12.5
Vs16	15,5–17,5				14
Vs18	17,5 ~ 19				16
Vs20	19-21	dl+2	dl+12	9±0,8	18	4	10.5	7.9
Vs22	21-24				20
Vs25	24-27				22
Vs28	27-29				25
Vs30	29-31				27
Vs32	31-33				29
Vs35	33-36				31
Vs38	36-38				34
Vs40	38-43	d1+2	dl+15	11±1	36	5	13	9.5
Vs45	43-48				40
Vs50	48-53				45
Vs55	53-58				49
Vs60	58-63				54
Vs65	63-68				58
Vs70	68-73	dl+3	dl+18	13,5±1,2	63	6	15.5	11.3
Vs75	73-78				67
Vs80	78-83				72
Vs85	83-88				76
Vs90	88-93				81
Vs95	93-98				85
Vs100	98-105				90
Vs110	105 ~ 115	d1+4	d1+21	15,5±1,5	99	7	18	13.1
Vs120	115 ~ 125				108
Vs130	125 ~ 135				117
Vs140	135 ~ 145				126
Vs150	145-155				135
Vs160	155 ~ 165		d1+24	18±1,8	144	8	20.5	15
Vs170	165 ~ 175				153
Vs180	175 ~ 185				162
Vs190	185-195				171
Vs199	195 ~ 210				180

Pastaba: jei reikiamų specifikacijų šioje lentelėje nėra, susisiekite su mūsų įmone.
