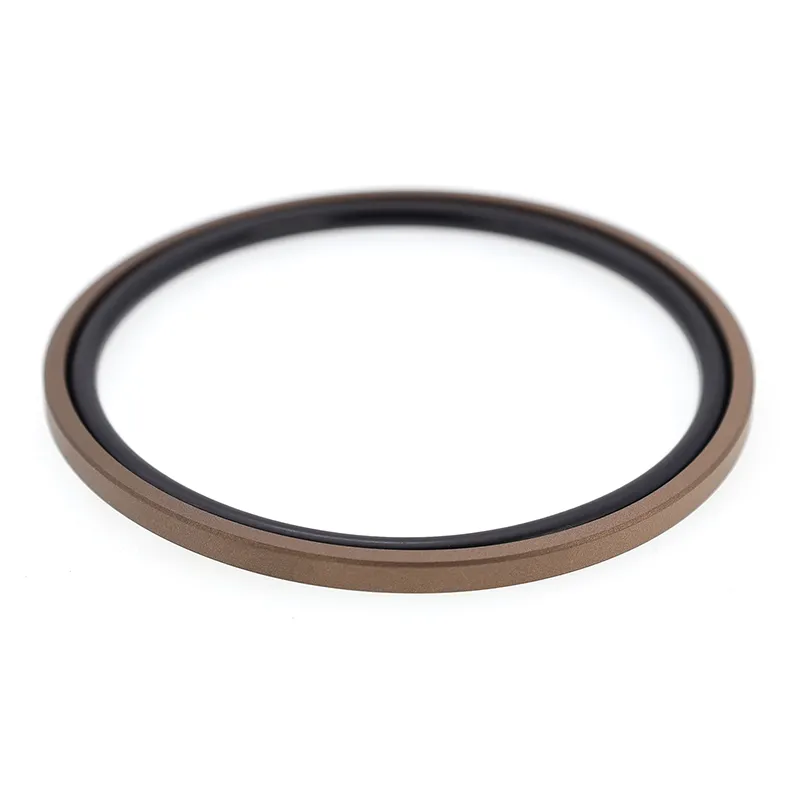

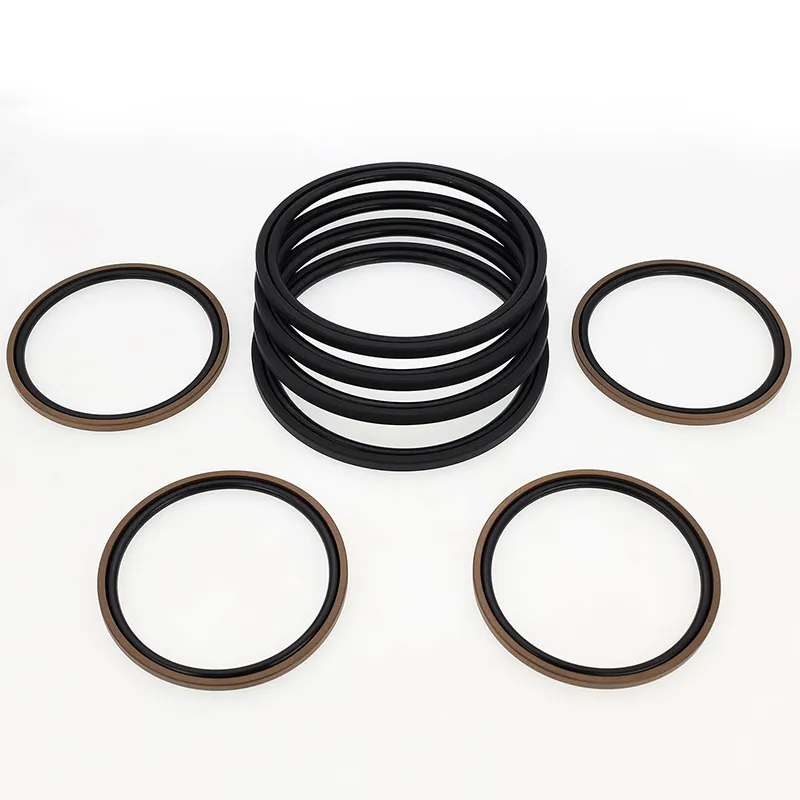

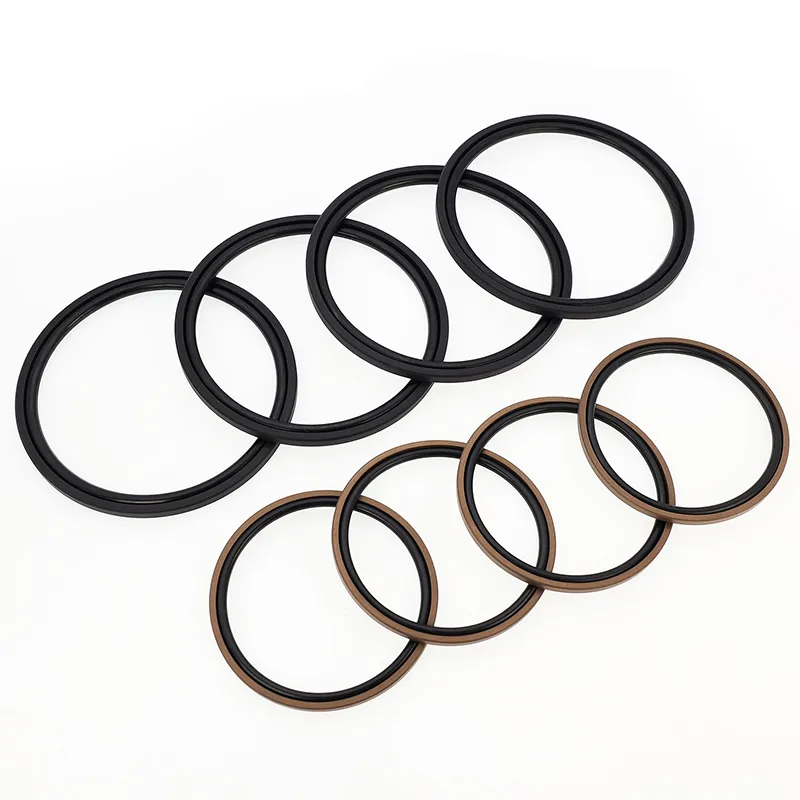

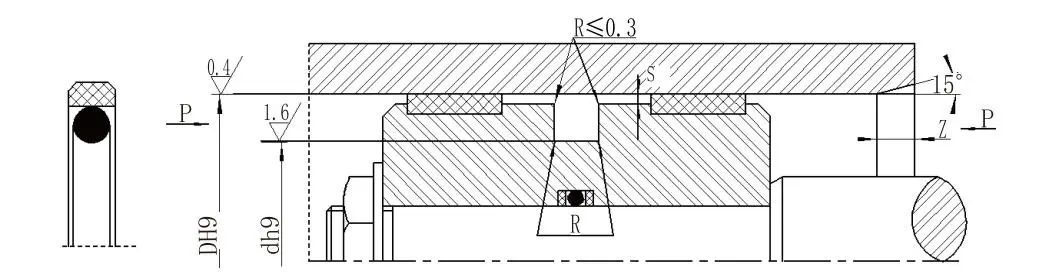

Kvadratinis kombinuotas sandariklis (Glyd Ring Seal) stūmokliams (angoje) susideda iš stačiakampio sandarinimo žiedo, užpildyto PTFE, ir sandarinimo žiedo. Jis tinka dvikrypčiui slėgio sandarinimui, kai juda atgalinis hidraulinis judėjimas. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su kreipiamuoju žiedu. Jei cilindro skersmuo mažesnis nei 30 mm, reikia naudoti suskaidytą (atvirą) griovelio dizainą.
1. Maža trintis, mažas pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir jokio šliaužimo;
2. Aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Ilgas tarnavimo laikas, tinka tepimui be alyvos;
4. Tinka mažo klampumo terpėms, pvz., vandeniui, sandarinti.
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
|
≤60 |
-35~+100 (O žiedas NBR) |
≤6 |
Mineralinė hidraulinė alyva, antipirenas skystis (HFA/HFB), vanduo ir kt. |
|
-20~+200 (O-žiedas FKM) |
1. Galimos sandarinimo žiedo medžiagos: R01 nitrilo-butadieno kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.

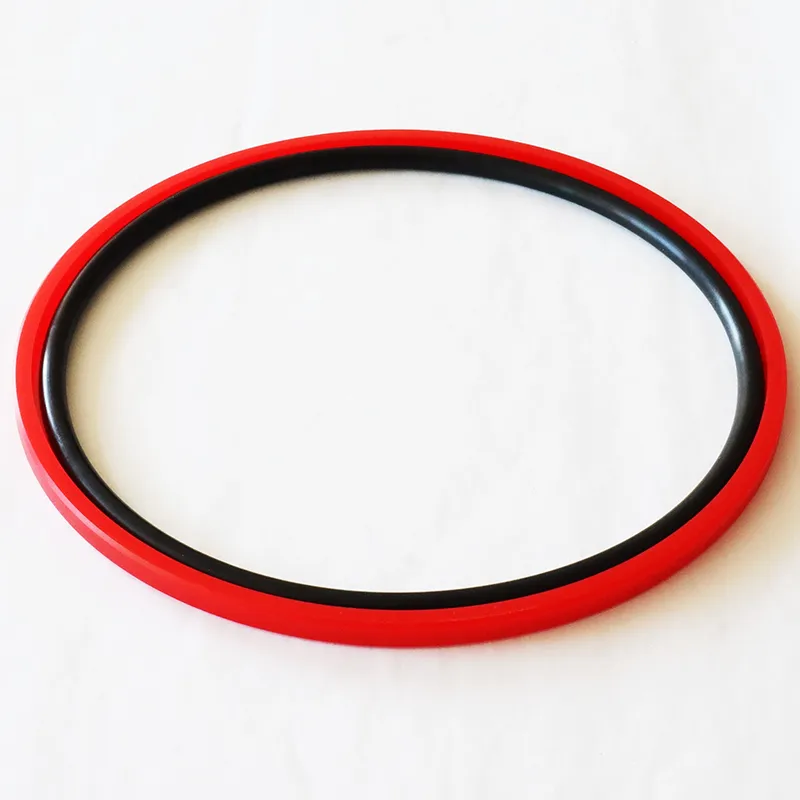

2. Sandarinimo žiedo medžiaga: Standartinė medžiaga: PTFE3; kitos galimos medžiagos yra PTFE2, PTFE4 ir PU.
Užsakymo modelis: RC61-40x29x4.2-PTFE3-R01; Užsakymo modelis: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - angos sandariklis; DxdxL – medžiagos kodas
