TPM sudėtinis sandariklis

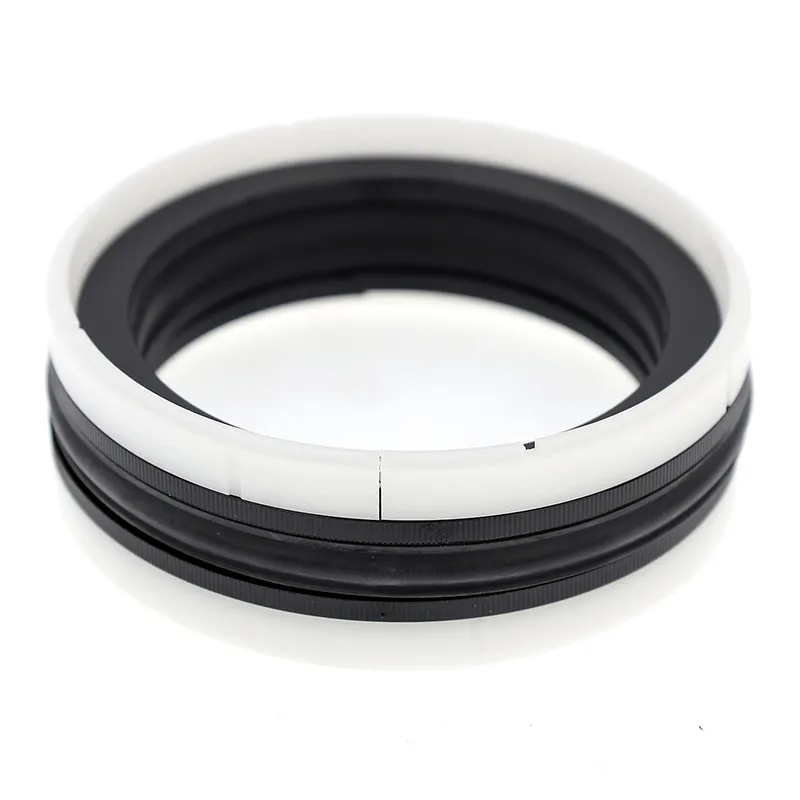

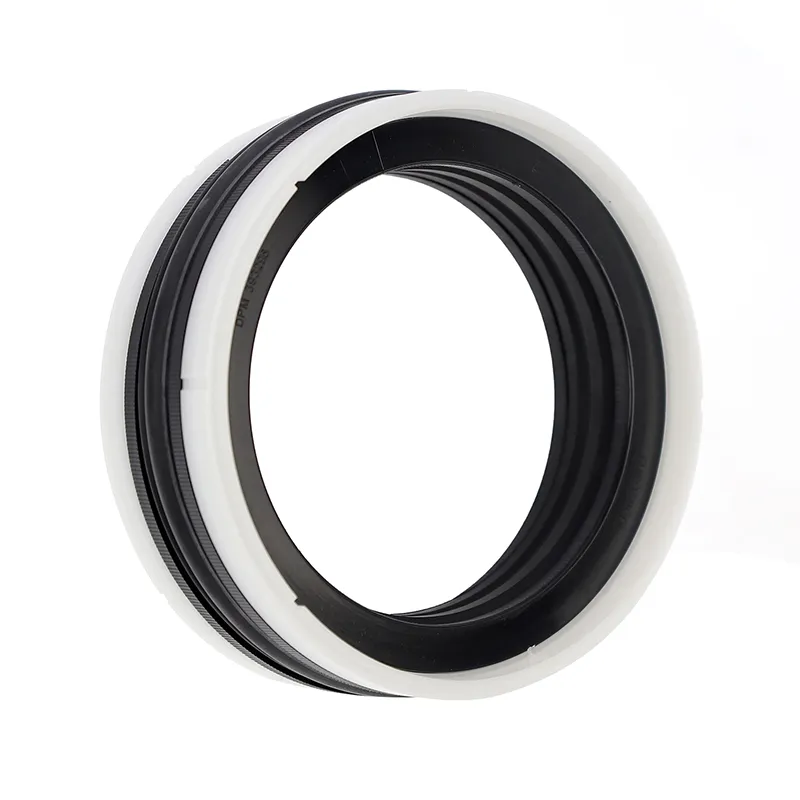

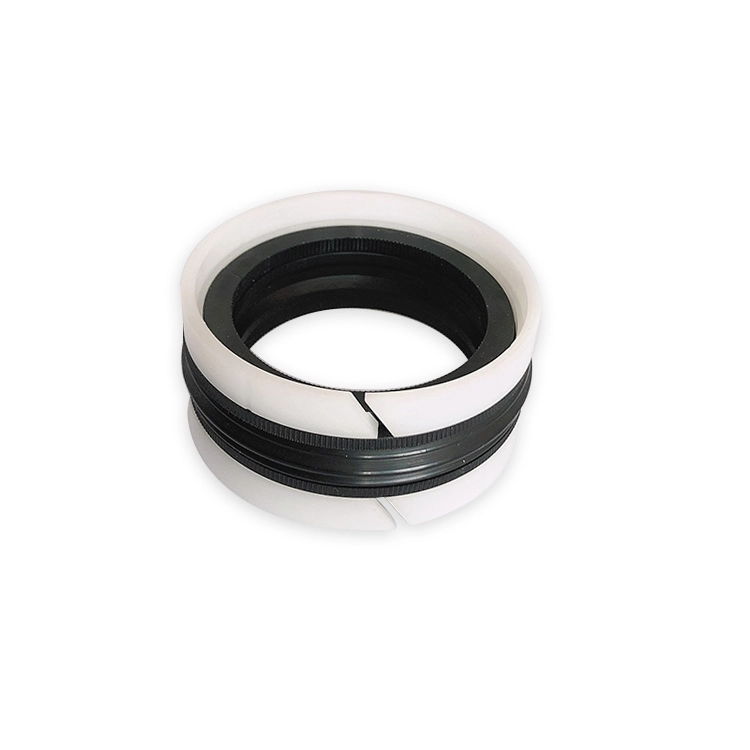

TPM kombinuotas stūmoklio (angos) sandariklis yra penkių komponentų suspaudimo stūmoklio sandariklio mazgas, susidedantis iš profiliuoto guminio sandarinimo elemento, dviejų laikančiųjų žiedų ir dviejų kreipiamųjų žiedų. Jo griovelio konstrukcija efektyviai apsaugo nuo iškraipymų surinkimo metu ir tinka dvikrypčiai slėgio stūmoklio sandarinimui.

Savybės:

1. Puikus sandarinimas, didelis patikimumas ir kompaktiška struktūra;

2. Neįsibrovimas į radialinius tarpus;

3. Paprastas montavimas, integruotas stūmoklio montavimas;

4. Speciali NBR sandarinimo elemento geometrija neleidžia iškraipyti griovelio montuojant.

Taikomos darbo sąlygos (ribinės vertės neturėtų būti rodomos vienu metu)

Medžiagos pasirinkimas

1. Guminio žiedo medžiaga: R01 nitrilas

2. Atraminio žiedo medžiaga: nailonas PA/polioksimetilenas (POM)

3. Kreipiamojo žiedo medžiaga: nailonas PA / polioksimetilenas (POM) / politetrafluoretilenas (PTFE)

Užsakymo pavyzdys

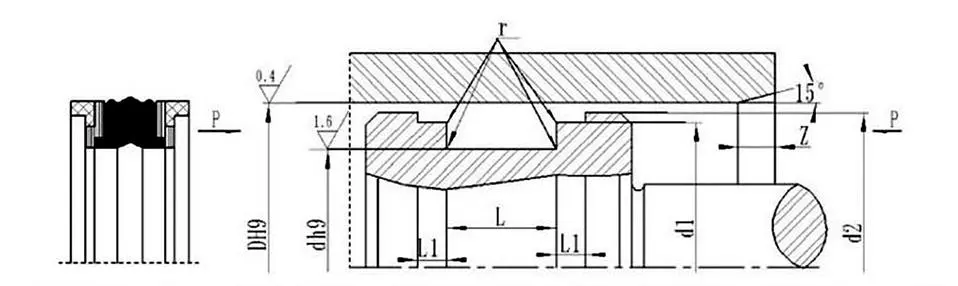

Užsakyti modelį TPM-80x60x22.4 Cilindro anga x griovelio skersmuo x griovelio plotis (L)
