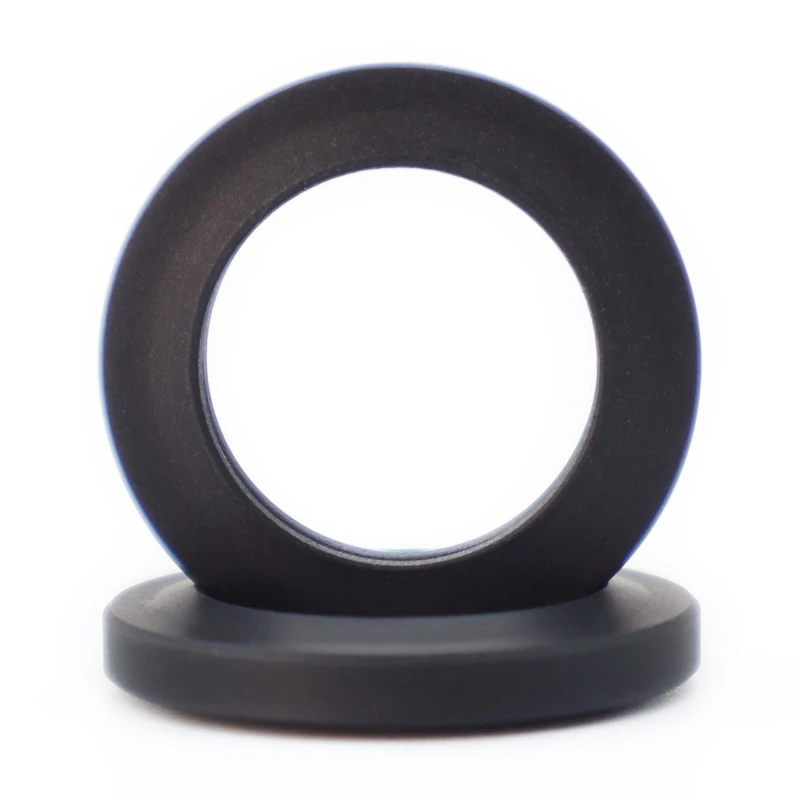

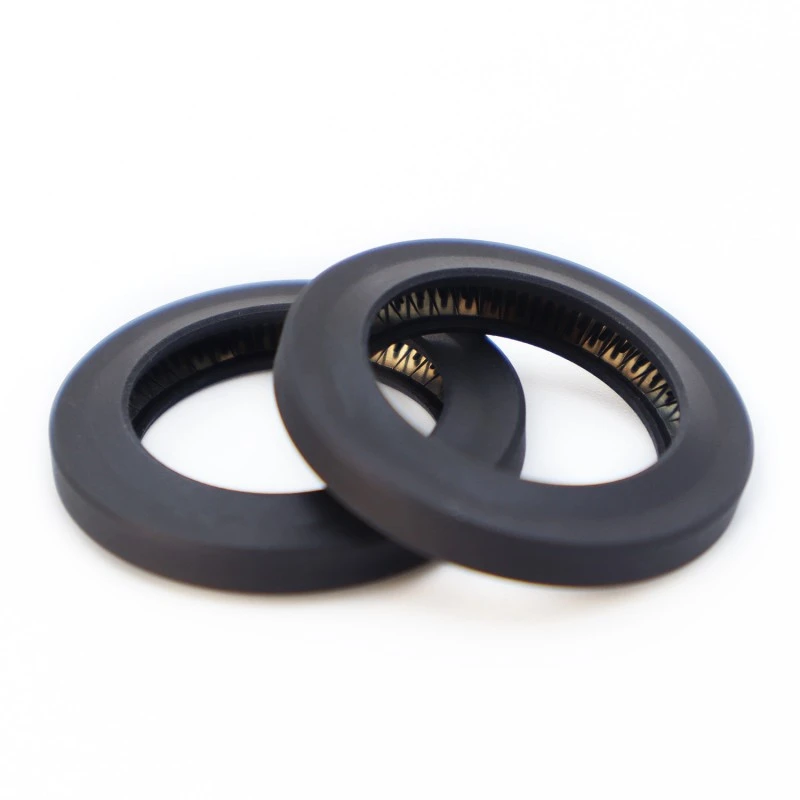

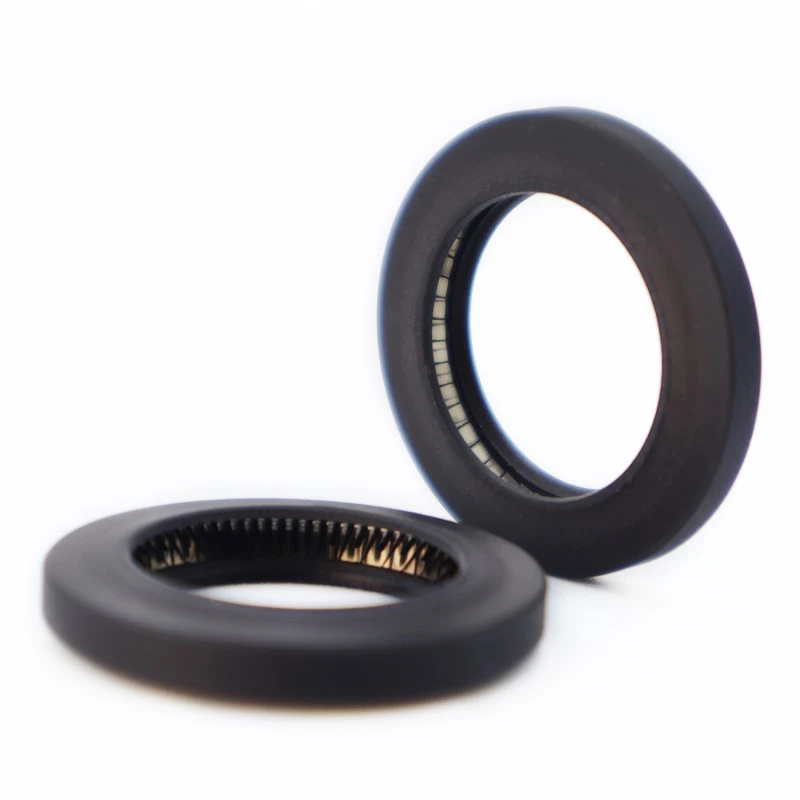

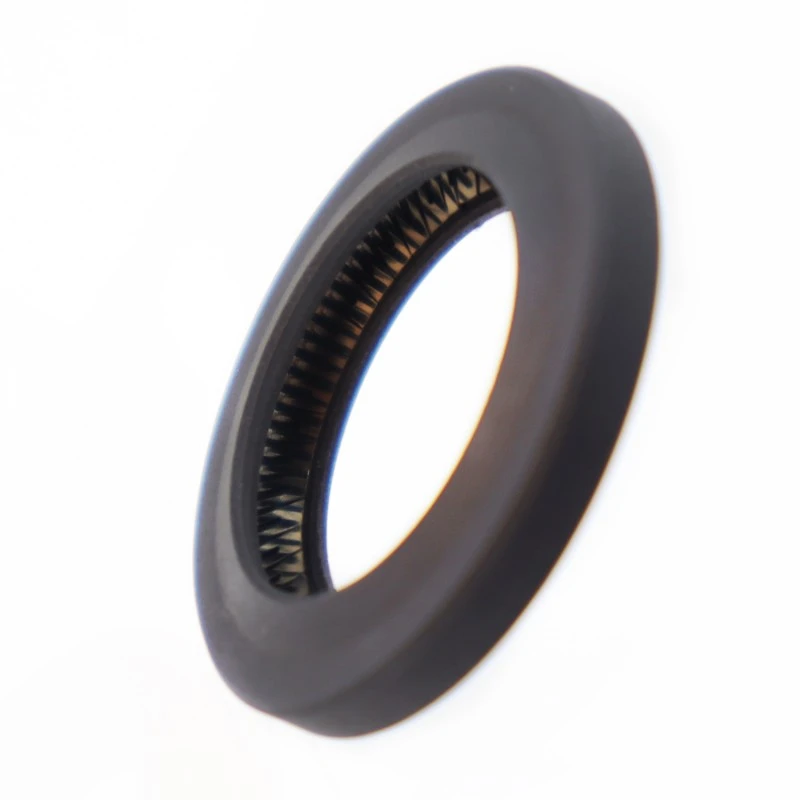

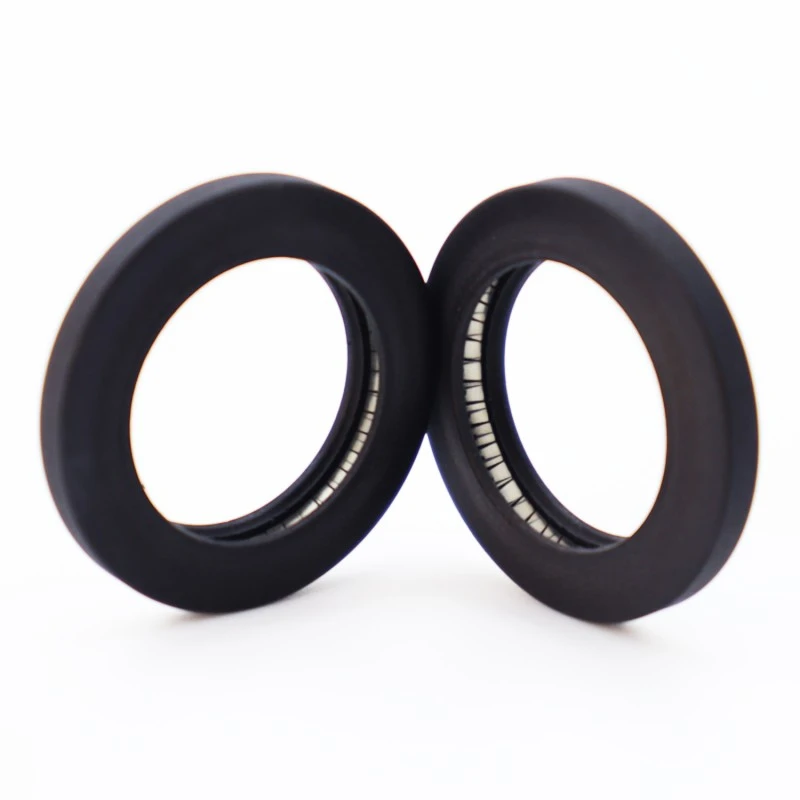

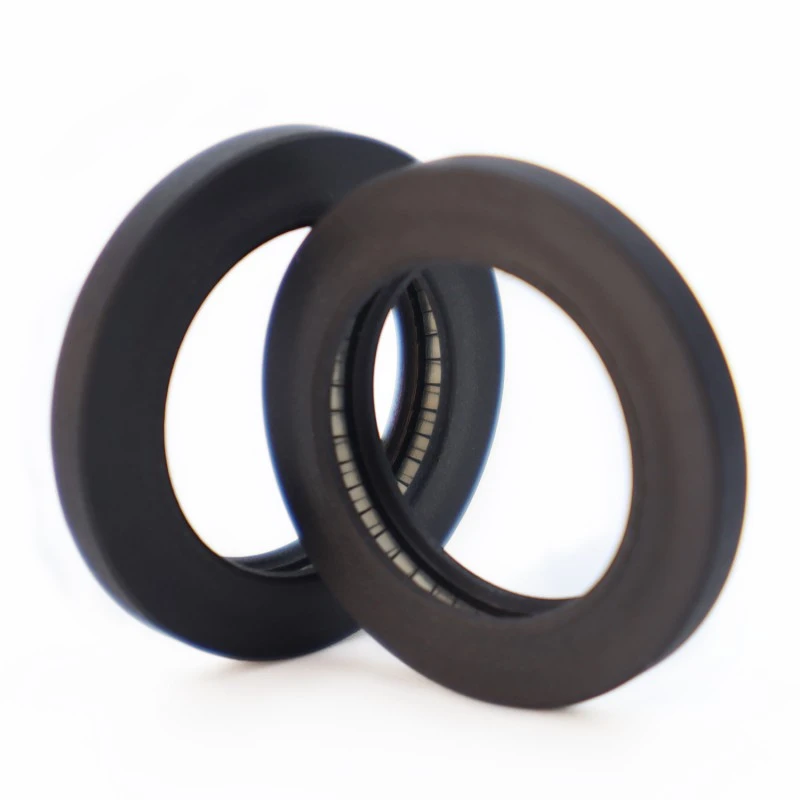

RC2876 sandariklis sudarytas iš nerūdijančio plieno spyruoklės ir didelio našumo plastiko. Nerūdijančio plieno spyruoklė gali būti V formos arba O formos spyruoklė. Naudojant RC2876-B, reikia pasirinkti tinkamą elastomerą.
Taikomos eksploatavimo sąlygos (kraštutinės vertės neturėtų būti taikomos vienu metu)
|
Slėgis (MPa) |
Greitis (m/s) |
Temperatūra (°C) |
Vidutinis |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Visi skysčiai, chemikalai ir dujos |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Medžiagos pasirinkimas
1. Pridedamas O žiedo medžiagas galima pasirinkti iš: R01 nitrilo gumos (NBR), R02 fluoro gumos (FKM) ir kt.
2. Sandarinimo žiedų medžiagos: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ir kt.
3. Nerūdijančio plieno spyruokles galima rinktis iš O formos spyruoklių ir V formos spyruoklių.
Užsakymo pavyzdys
RC2876-40-PTFE4+V: vidinio slėgio griovelio išorinis skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, spyruoklė yra V formos spyruoklė.
RC2876-B-40-PTFE4+R02: vidinio slėgio griovelio išorinis skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, tinkamas O žiedas pagamintas iš fluoro gumos.
Pastaba: jei reikia išplėsti diapazoną, naudokite serijos numerį.
Specifikacijų lentelė (yra visos specifikacijos parametrų diapazone)
|
Serijos numeris |
Serijos numeris |
Standartinis diapazonas DH11 |
Išplėstinė taikymo sritis DH11 |
Griovelio gylis h-0,05 |
Griovelio plotis L+0,2 |
Suapvalinti kampai Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 val |
13-200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18-400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45–1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥ 1000 |
≥100 |
9.5 |
15.0 |
0.8 |
