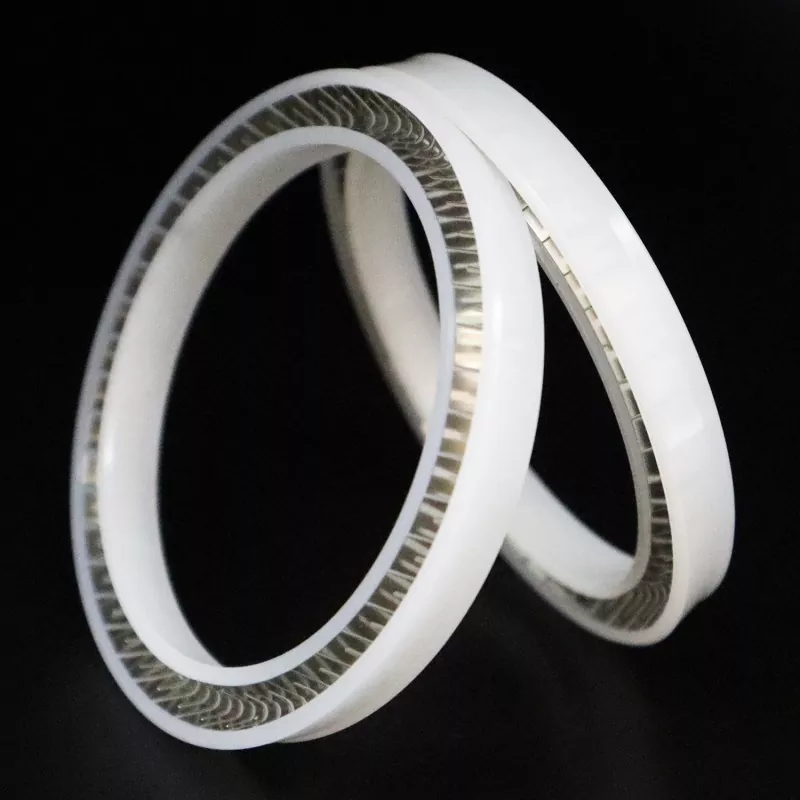

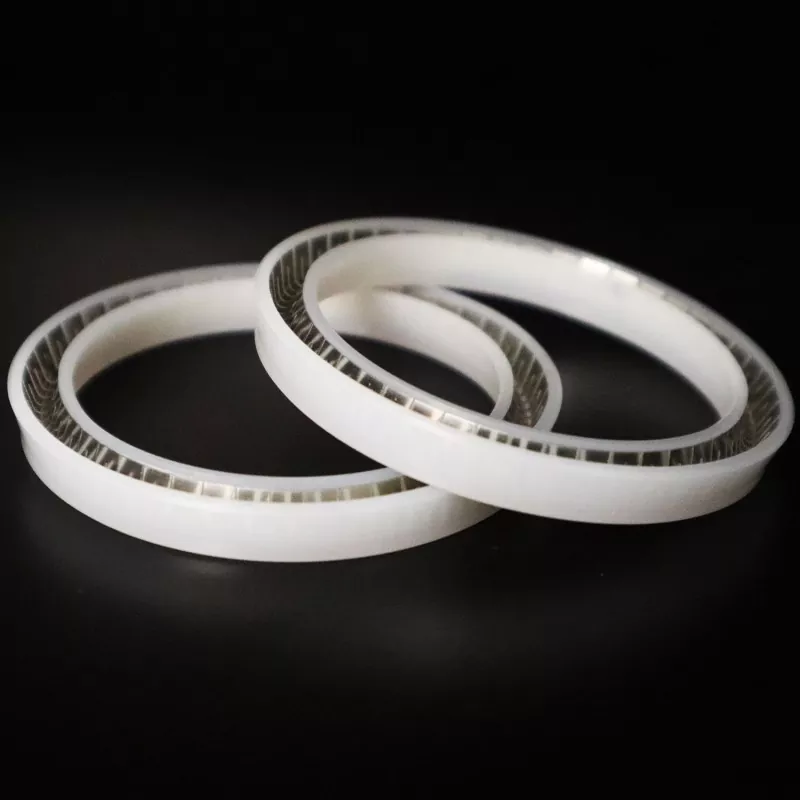

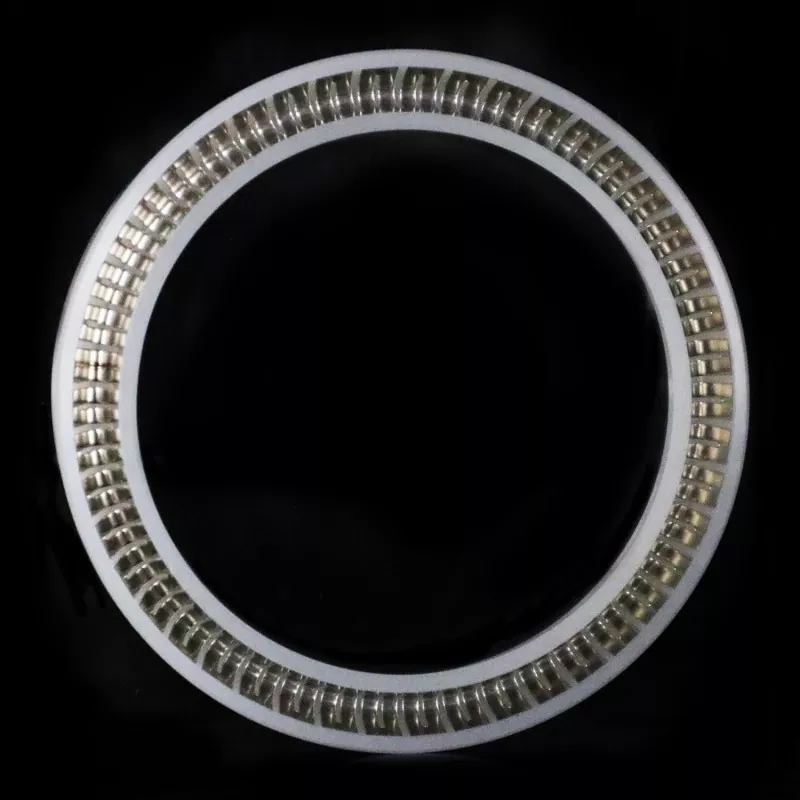

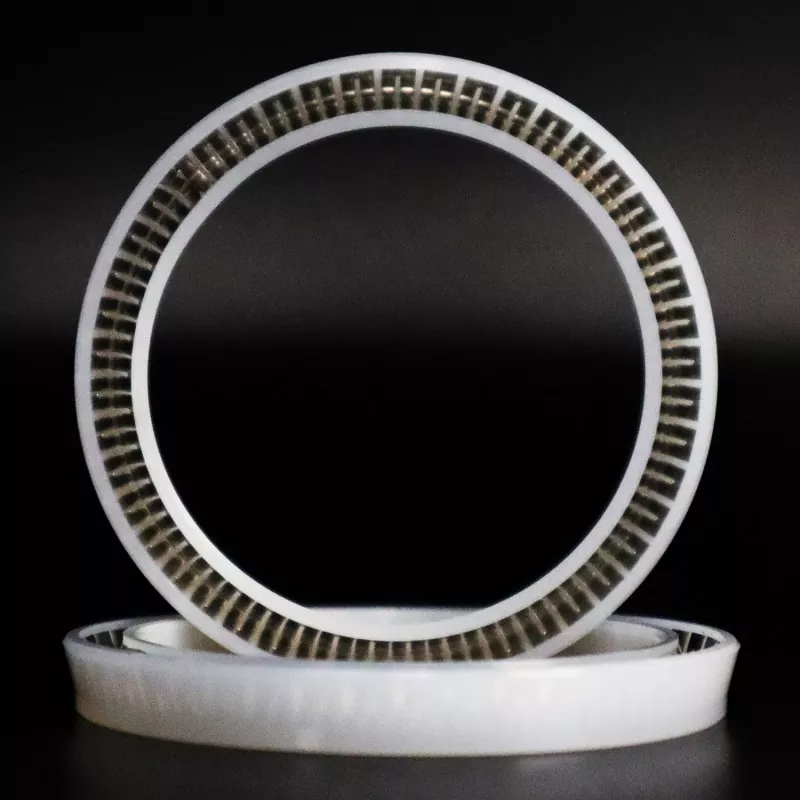

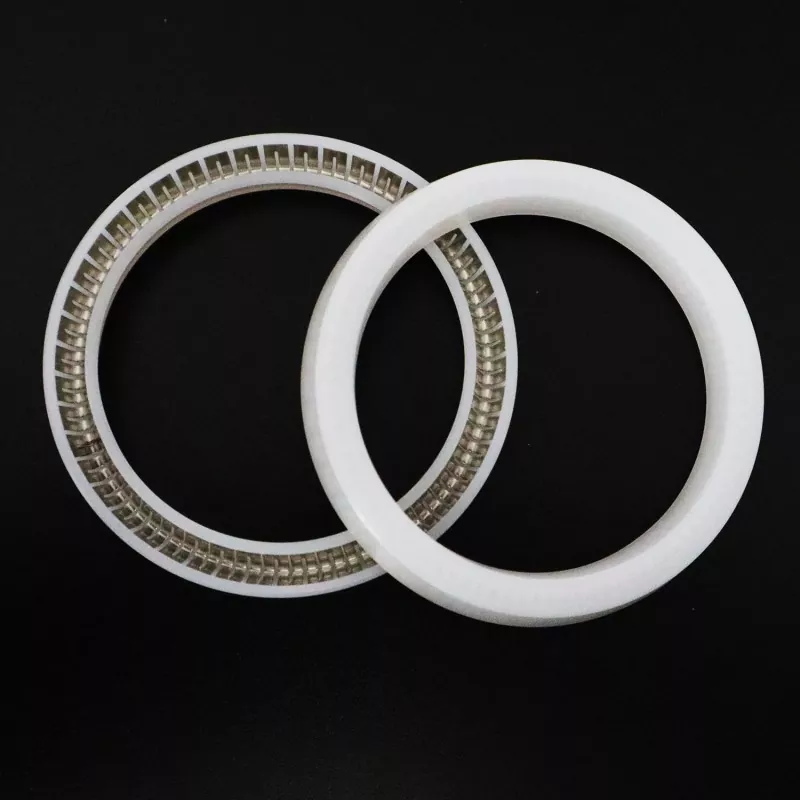

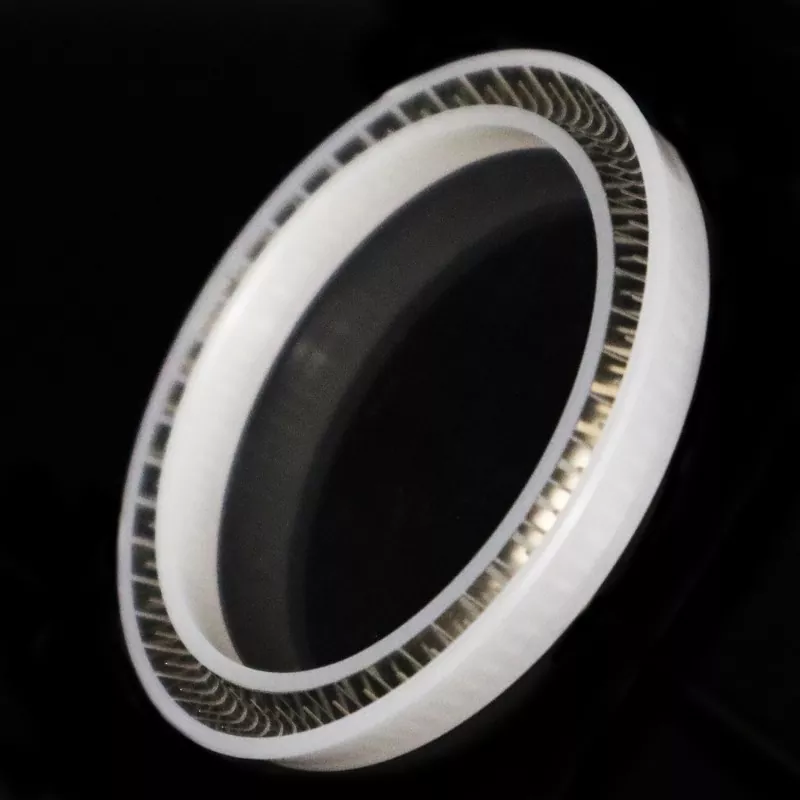

Ruichen FS-A simetriškas spyruoklinis sandariklis turi simetrišką dizainą, todėl jį galima pakaitomis naudoti ir velenams, ir angoms. Kaip pagrindinis spyruoklinių sandariklių serijos modelis, FS-A siūlo ekonomišką ir patikimą sandarinimo sprendimą daugeliui standartinių eksploatavimo sąlygų, todėl jis tinkamas įvairioms reikmėms, įskaitant statinį sandarinimą, mažo greičio sukimąsi ir grįžtamąjį judesį.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Greitis (m/s) |
Temperatūra °C |
Žiniasklaida |
|
|
<40: naudokite griovelio plotį L >40 MPa: naudokite griovelio plotį L1 |
<10 |
BO/DO -35~+250 |
Kita -200~+250 |
Visi skysčiai, chemikalai ir dujos |
Pagrindiniai šio modelio pranašumai yra platus suderinamumas su medijomis ir stabilus veikimas. PTFE sandarinimo korpusas ir spyruoklinė konstrukcija atlaiko didžiąją dalį cheminių medžiagų, įskaitant įvairius hidraulinius skysčius, tepalus ir švelnius cheminius tirpalus. Kalbant apie prisitaikymą prie temperatūros, FS-A modelis palaiko stabilų sandarinimo efektyvumą nuo -50°C iki 200°C.
Ruichen FS-A spyruoklinis sandariklis ypač tinka bendrajai pramoninei įrangai, standartinėms hidraulinėms sistemoms ir įprastiems skysčių tvarkymo įrenginiams. Mažos trinties konstrukcija užtikrina sklandų veikimą ir minimalią trūkimo trintį, efektyviai užkertant kelią „slydimo“ reiškiniui įrenginio veikimo metu.
Klientams, pirmą kartą besirenkantiems spyruoklinius sandariklius arba tiems, kurie labai jautrūs sąnaudoms, Ruichen FS-A yra idealus pradinio lygio pasirinkimas.
Galimi visi nurodyto parametrų diapazono dydžiai.
Pastaba: jei reikiamos specifikacijos šioje lentelėje nėra, susisiekite su mumis; Galime tiekti gaminius iki 1600mm skersmens.
|

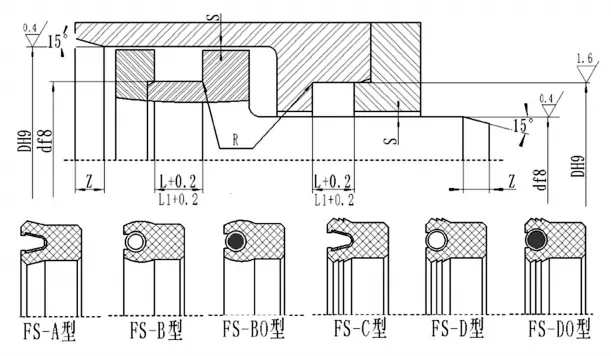

d |
D |
L+0,2 |
L1+0,2 (Taikoma >40 MPa slėgiui) |
Radialinis tarpas Smax |
Nusklembimo ilgis Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Naudojimo pastaba: tinka dvikrypčiai velenų ir gręžinių sandarinimui standartinėje pramoninėje aplinkoje; rekomenduojama naudoti su minimaliais slėgio svyravimais.
