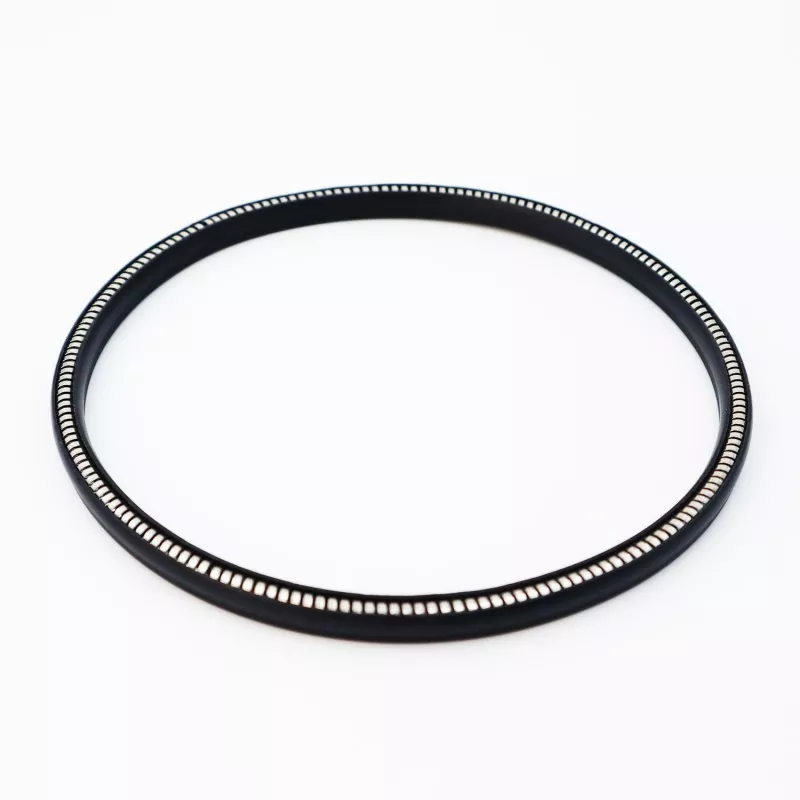

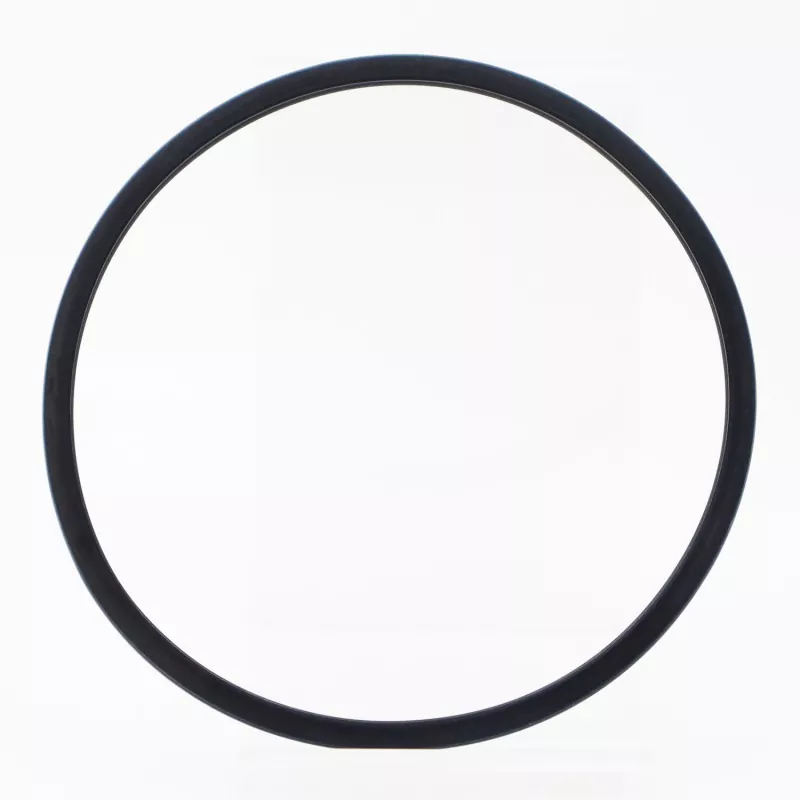

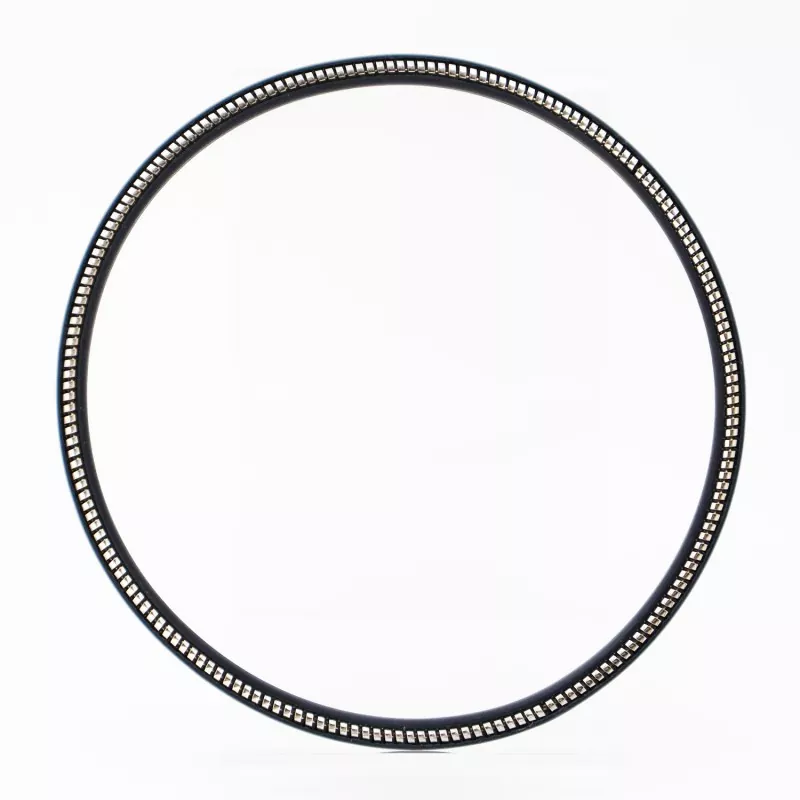

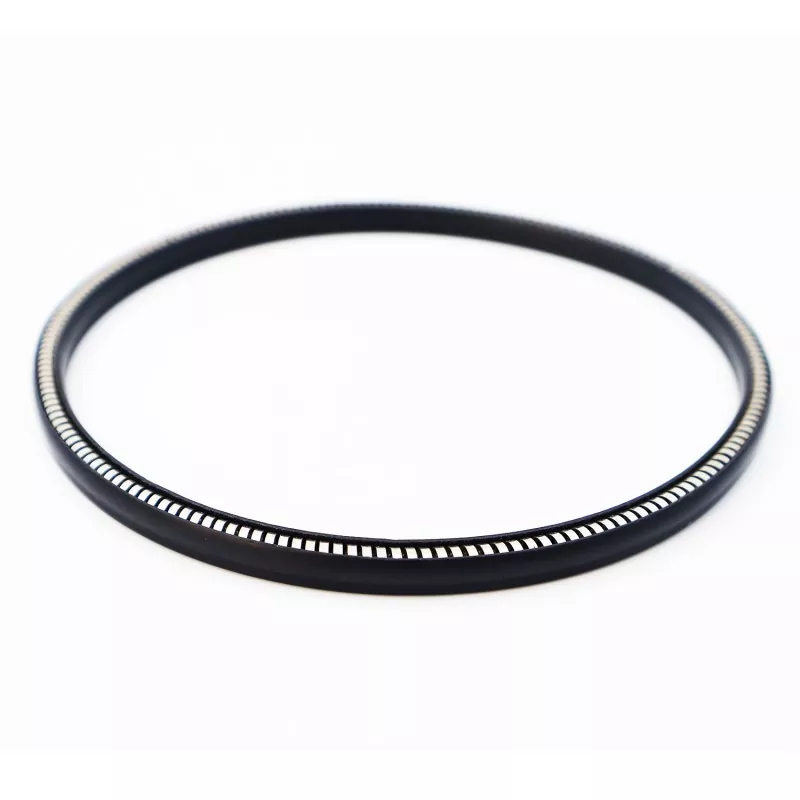

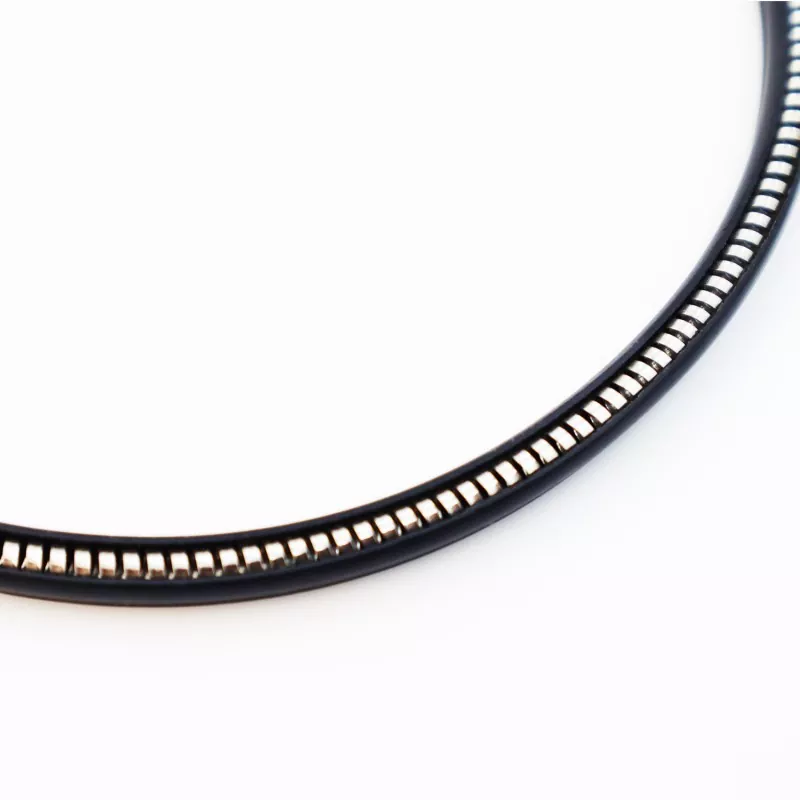

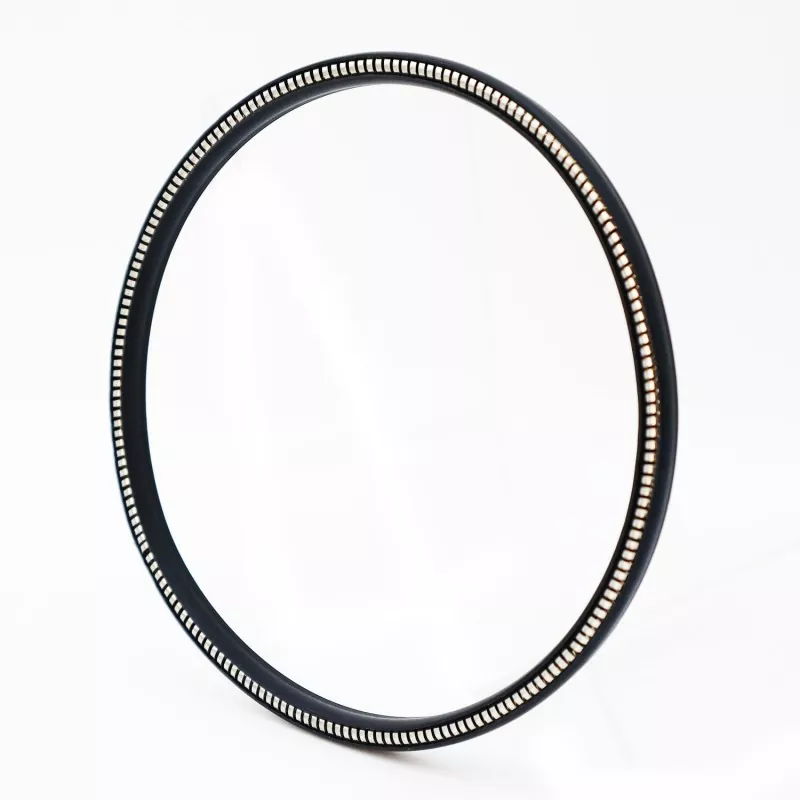

Ruichen FS-B patobulintas spyruoklinis sandariklis pasižymi geresniu našumu, palyginti su standartine simetriška konstrukcija, ir buvo sukurtas specialiai pritaikymui, susijusiam su vidutiniu slėgiu ir nedideliais veikimo svyravimais. Šis modelis optimizuoja sandarinimo lūpų profilio ir spyruoklių sistemos atitiktį, taip pagerindamas sandarinimo stabilumą dinamiškomis darbo sąlygomis.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Greitis (m/s) |
Temperatūra °C |
Žiniasklaida |
|
|
<40: naudokite griovelio plotį L >40 MPa: naudokite griovelio plotį L1 |
<10 |
BO/DO -35~+250 |
Kita -200~+250 |
Visi skysčiai, chemikalai ir dujos |
Pagrindinis šio modelio bruožas yra didesnis atsparumas slėgio svyravimams, kai darbinis slėgio diapazonas siekia iki 40 MPa. Jo patobulinta sandarinimo lūpų konstrukcija užtikrina puikų suderinamumą su terpėmis, todėl jis gali apdoroti platesnį cheminių medžiagų spektrą, įskaitant tam tikrus labai agresyvius pramoninius skysčius. Jis veikia temperatūrų diapazone nuo -60°C iki 220°C, atitinkantis daugumos pramoninės aplinkos reikalavimus.
„Ruichen FS-B“ spyruoklinis sandariklis puikiai suderinamas su įvairiomis terpėmis, tuo pačiu užtikrinant stabilesnes trinties charakteristikas ir ilgesnį eksploatavimo laiką naudojant stūmoklius. Nesvarbu, ar tai būtų statybos mašinų hidrauliniai cilindrai, pramoniniai siurbliai ar cheminiai vožtuvai, „Ruichen FS-B“ siūlo puikų ir ilgalaikį sandarinimo efektyvumą.
Galimi visi matmenys nurodytuose diapazonuose.
Pastaba: jei reikiamų specifikacijų čia nėra, susisiekite su mumis; Galime tiekti gaminius iki 1600mm skersmens.
|

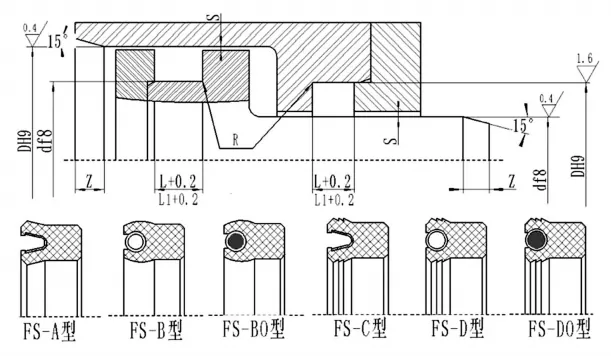

d |
D |
L+0,2 |
L1+0,2 (Taikoma >40 MPa slėgiui) |
Radialinis tarpas Smax |
Nusklembimo ilgis Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Techniniai akcentai: tinka darbo sąlygoms, kai slėgis yra aukštas ir svyruoja; rekomenduojama įrangai, kuriai keliami specifiniai sandariklio naudojimo trukmės reikalavimai.
