Našumas ir programos

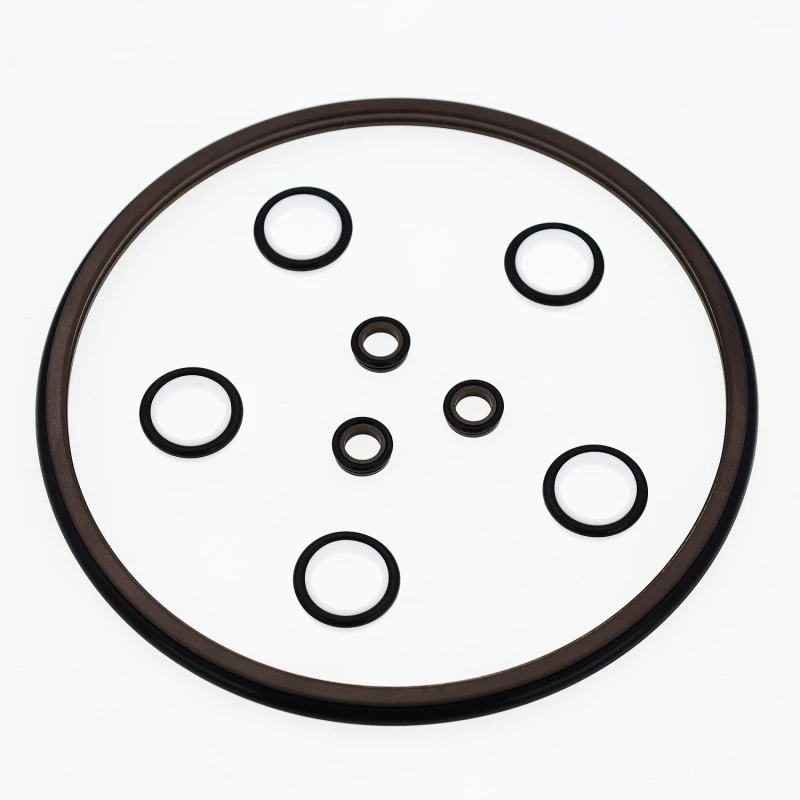

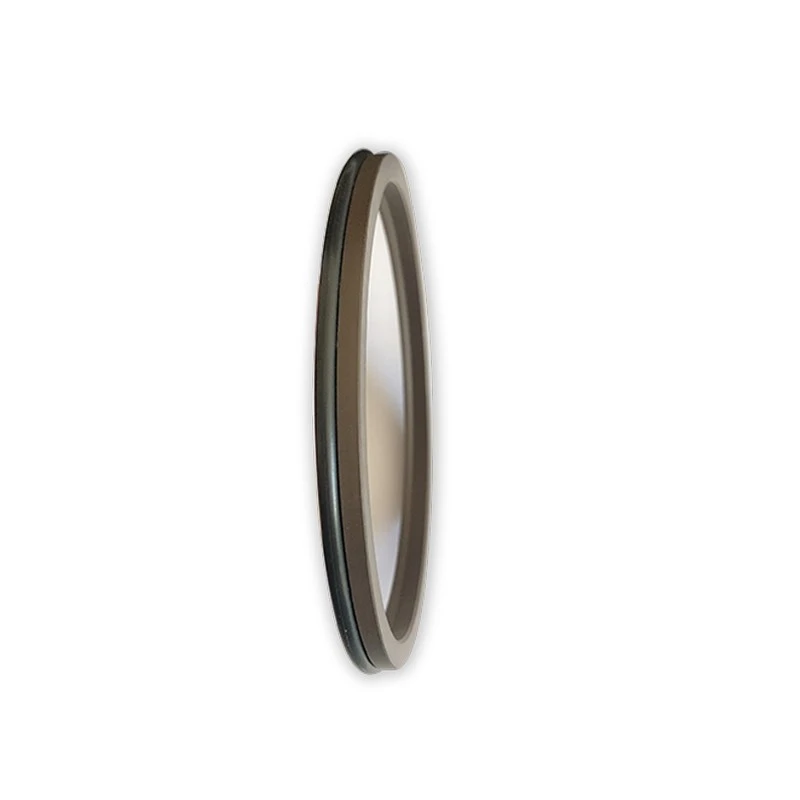

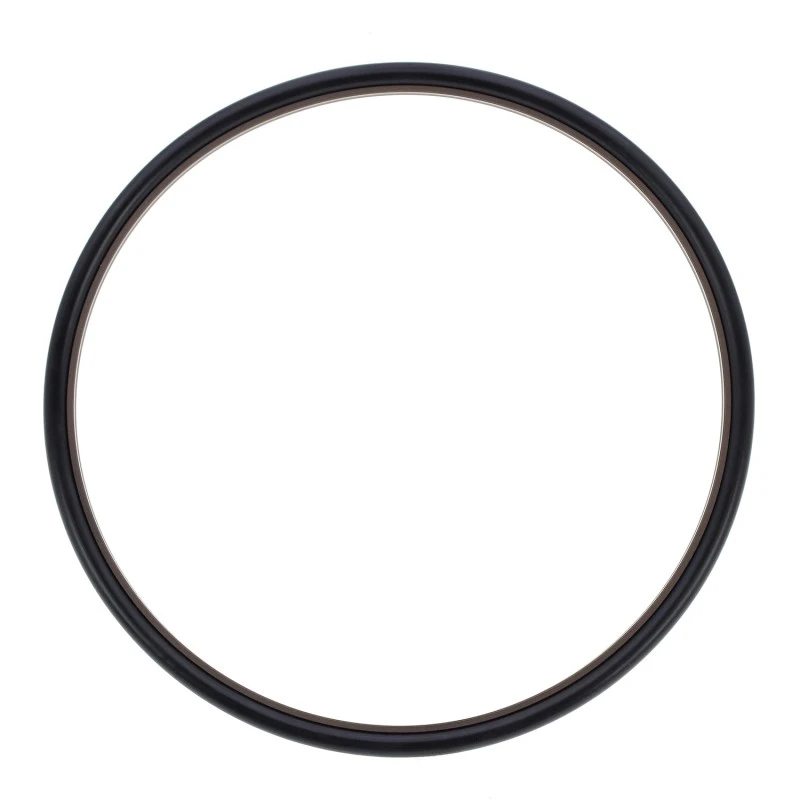

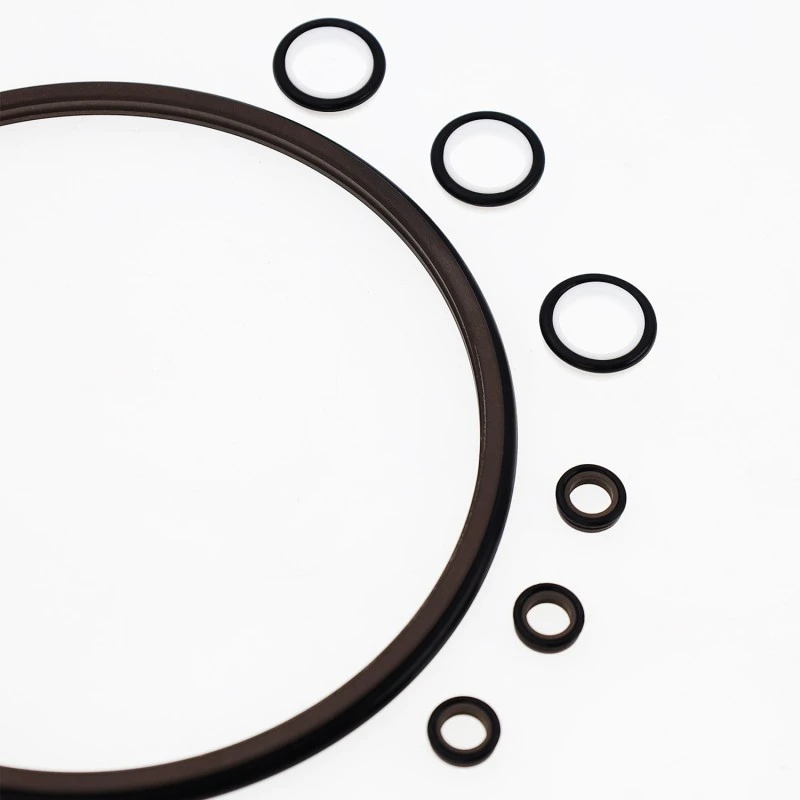

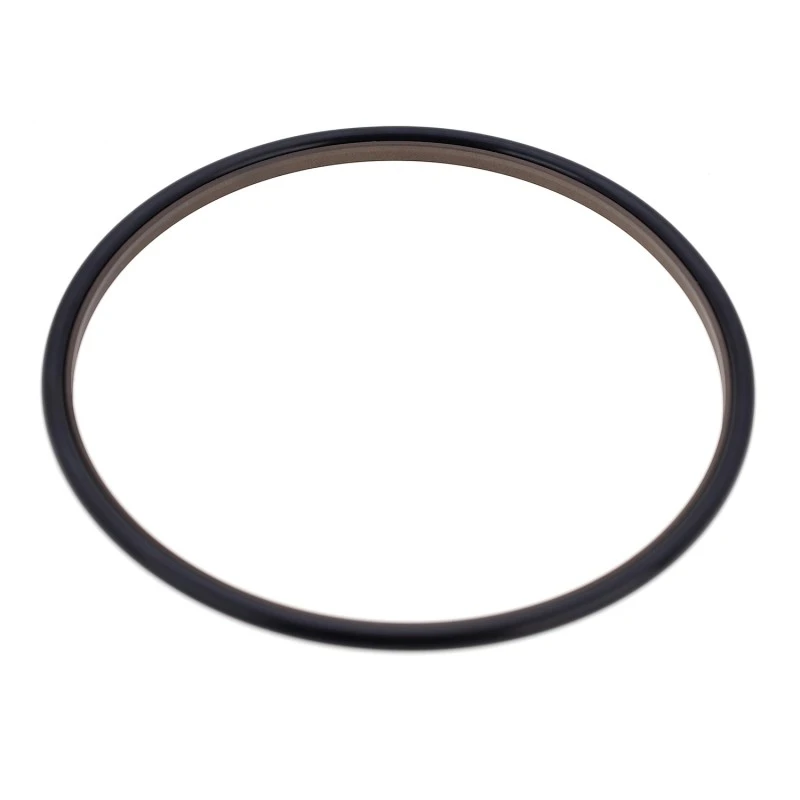

Dviejų lūpų kombinuotas valytuvo sandariklis yra dvikryptis valytuvo sandariklis, kurį sudaro PTFE užpildytas dvigubas valytuvo žiedas ir O žiedas. O formos žiedas suteikia išankstinę apkrovą, kompensuodamas PTFE žiedo susidėvėjimą. Jis tinka slenkamiems, svyruojantiems ar spiraliniams judesiams.
Eksploatavimo sąlygos
|
Slėgis Mpa |
Temperatūra °C |
Greitis m/s |
Vidutinis |
|
- |
-35~+100 (atitinka NBR sandarinimo žiedą) |
6 |
Hidraulinė alyva, emulsija, vanduo ir kt. |
|
-20~+200 (atitinka FKM sandarinimo žiedą) |
Užsakymo pavyzdys
Užsisakykite modelį RCF02-80-PTFE3-R01
RCF02 – Modelis 80 – Veleno skersmuo PTFE3 – Bendrosios paskirties modifikuotas PTFE RO1 – Atitinkamas guminės medžiagos kodas
Nitrilas (NBR) - R01, Fluorokarbonas (FKM) - RO2
Specifikacijų parametrų lentelė (gali būti pateikiami bet kokio dydžio gaminiai parametrų diapazone)
|
Veleno skersmens diapazonas d f8 |
Griovelio skersmuo D H9 |
Griovelio plotis L+0.2 |
Atviros skylės skersmuo D1H11 |
Atidarytos skylės plotis a≥ |
Suapvalinti kampai R≤ |
O-žiedo vielos skersmuo d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12 ~ 64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251 ~ 420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421 ~ 650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651–1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
