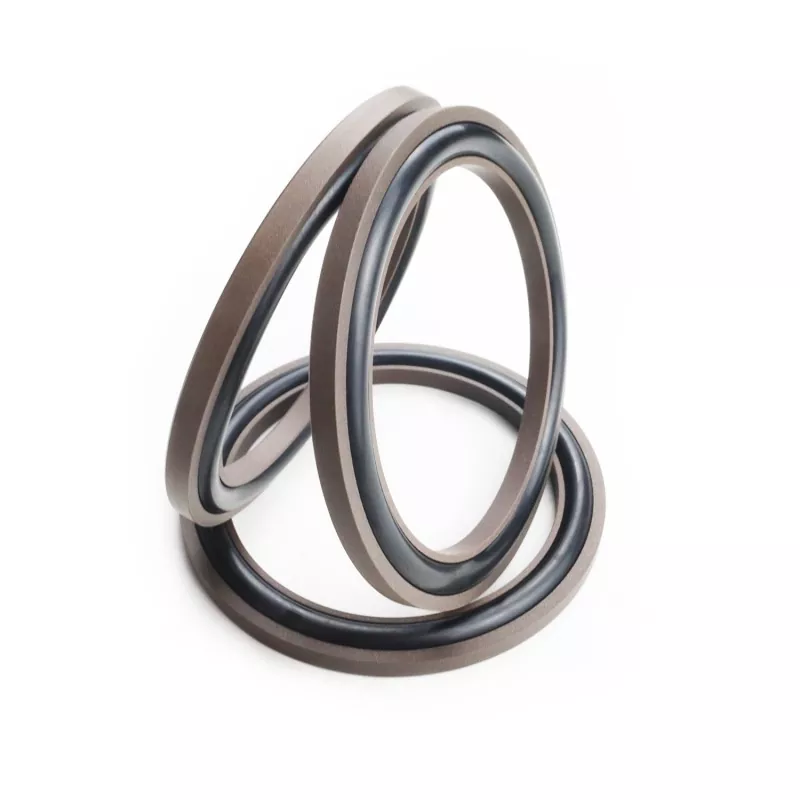

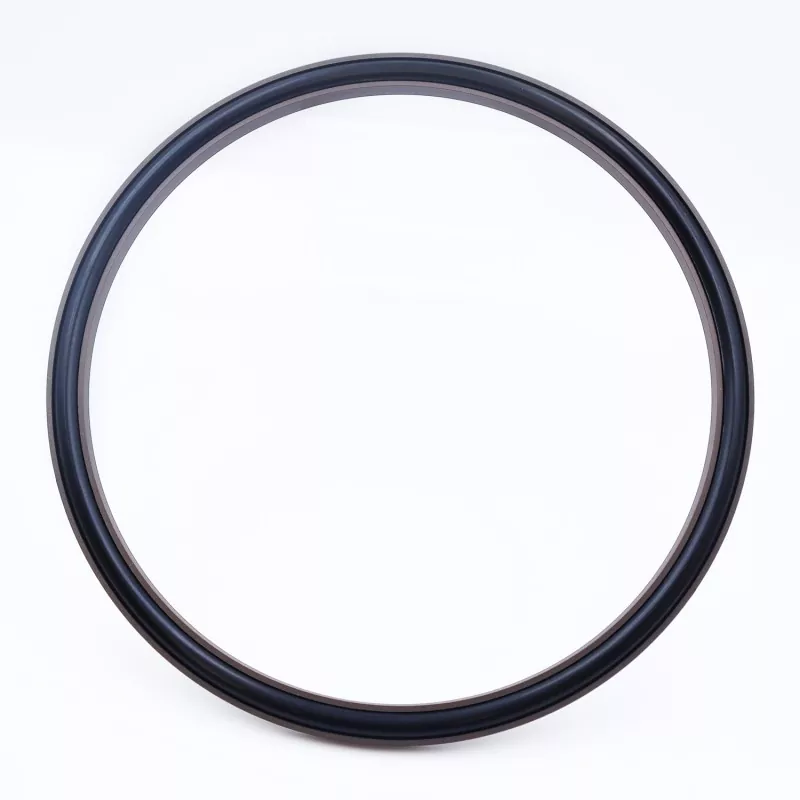

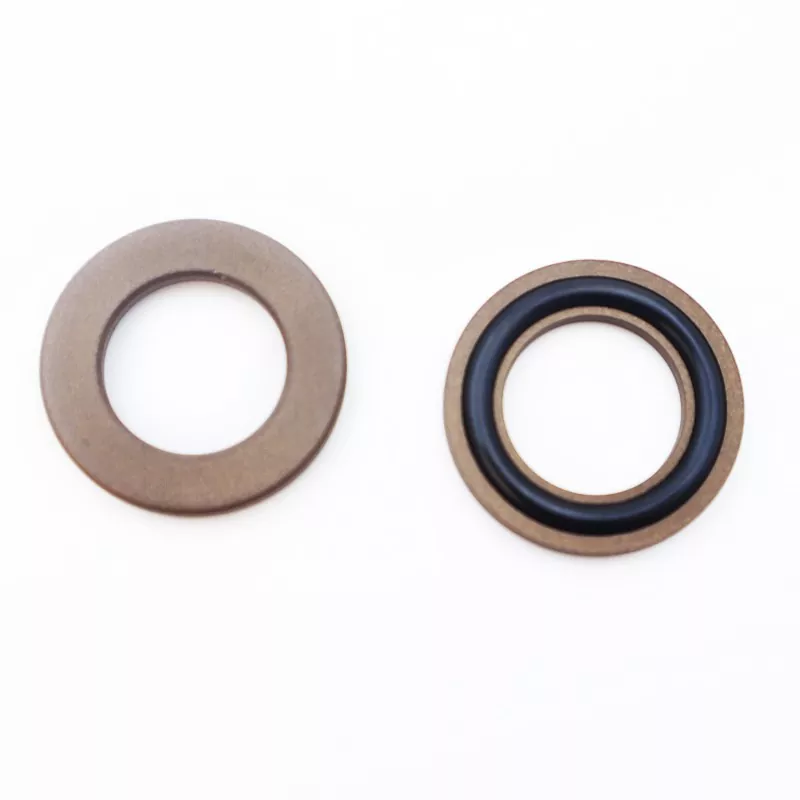

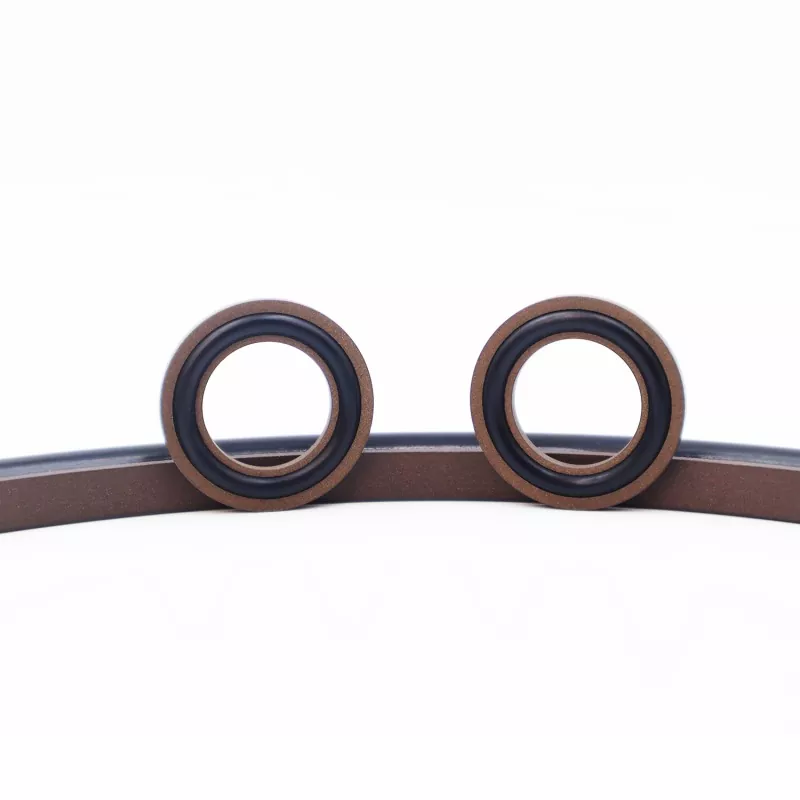

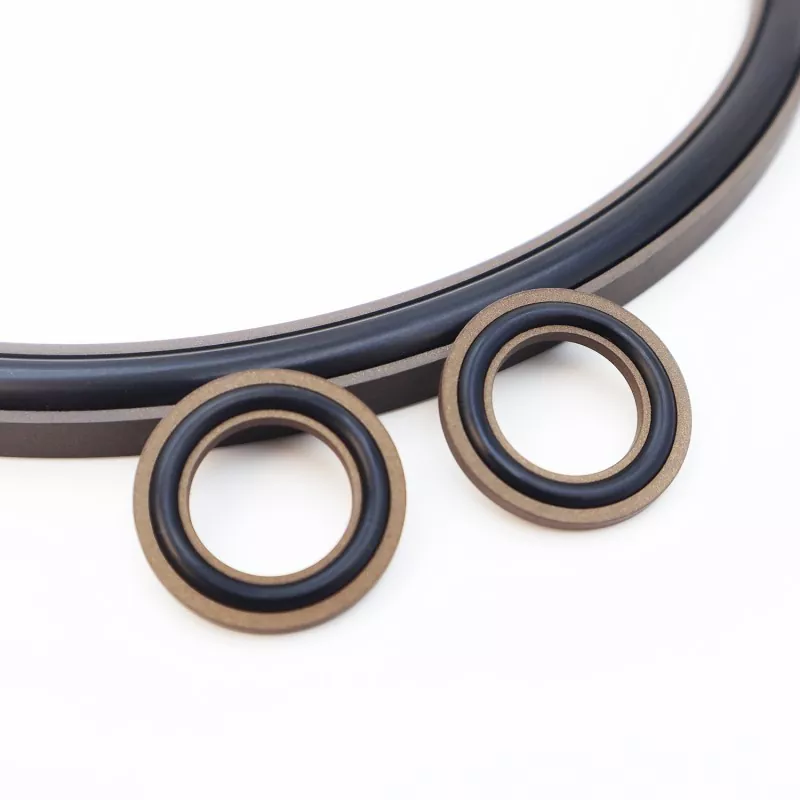

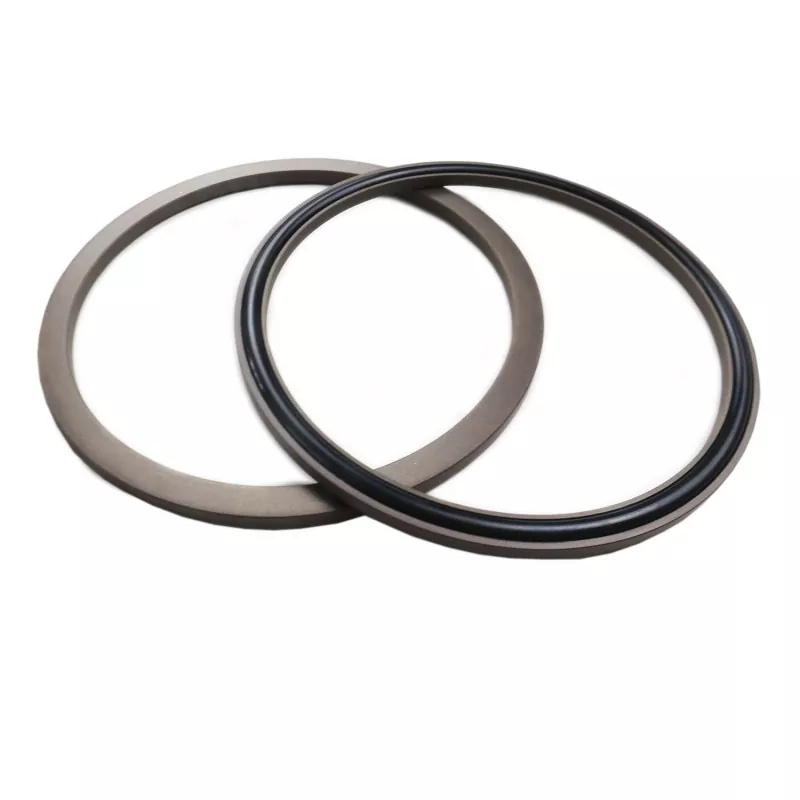

Ašinis C tipo kombinuotas sandariklis

Ašinio statinio flanšo sandarinimo reikmėms tinkamiausias pasirinkimas yra RC2872 ašinis C tipo kombinuotas sandariklis iš Ruichen Sealing. Galimos A tipo (vidinis slėgis) ir B tipo (išorinis slėgis) konfigūracijos, jis skirtas vienakrypčiui statiniam sandarinimui flanšų galuose. Jo dvipusė laikančiojo flanšo struktūra pašalina O žiedo išspaudimo gedimo riziką, o būdingas slėgio įtaisas sandarinimo mechanizmas užtikrina puikų atsparumą slėgiui, todėl jis idealiai tinka vandens slėgio sandarinimo reikalavimams.

Ašinį C tipo kombinuotą sandariklį sudaro C formos sandarinimo žiedas, pagamintas iš užpildyto PTFE, ir guminis O žiedas; jis skirtas statiniam sandarinimui, pavyzdžiui, ašiniams (galinio paviršiaus) ir flanšiniams sandarinimams. Pagrindinės savybės yra ilgas tarnavimo laikas, puikus sandarinimo efektyvumas, atsparumas aukštam slėgiui ir kompaktiškas konstrukcijos plotas; jis taip pat tinka hidrauliniam sandarinimui. Galimos dvi versijos: RC2872-A (vidiniam slėgiui) ir RC2872-B (išoriniam slėgiui).

Kompaktiška konstrukcija palengvina montavimą uždarose erdvėse, užtikrina patikimą sandarumą ir ilgesnį tarnavimo laiką ilgalaikio naudojimo metu. Visas specifikacijų asortimentas yra sandėlyje, o pasauliniams pirkėjams teikiamos paslaugos, įskaitant techninį pasirinkimą, kainų užklausas ir masinį užsakymą.


Taikomos eksploatavimo sąlygos

Slėgis (MPa)

Temperatūra (°C)

Greitis (m/s)

Vidutinis

≤100

-35 iki +100 (su NBR O žiedu)

-

Hidraulinė alyva, emulsija, vanduo ir kt.

-20 iki +200 (su FKM O žiedu)


Principas ir taikymas

Šis sandariklis susideda iš C formos PTFE sandarinimo žiedo ir O žiedo; O formos žiedas užtikrina išankstinį suspaudimą, sukuriant suspaudimo jėgą, reikalingą sandarinimui. Esant slėgiui, ši suspaudimo jėga padidėja, o tai reiškia, kad sandariklis veikia geriau, kai slėgis didėja. Dėl šlepetės žiedo dvigubo flanšo konstrukcijos O formos žiedas apsaugotas nuo išspaudimo, todėl sandariklis gali atlaikyti aukštą slėgį.

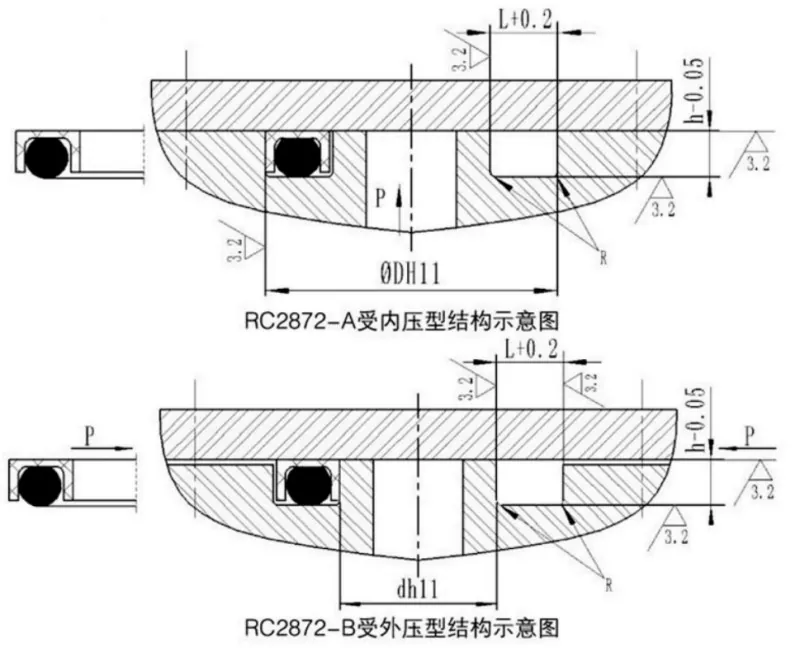

Axial C-Type Combined Seal


Specifikacijų lentelė

1. RC2872-A vidinio slėgiui atsparaus tipo specifikacijų lentelė

Galimos visos specifikacijos parametrų diapazone.

Išorinio skersmens diapazonas

D H11

Griovelio gylis

h-0,05

Griovelio plotis

L+0,2

Kampinis spindulys

Rmax

O-žiedo vielos skersmuo

daryti

15-30

2.35

5.5

0.4

2.65

31-50

3.10

6.6

0.4

3.55

51 ~ 127

4.65

9.6

0.5

5.30

128 ~ 499

6.25

11.7

0.6

7.00

500–1600

7.5

13.6

0.7

8.60


2. RC2872-B išorinio slėgio tipas: specifikacijų lentelė

Galimos visos specifikacijos parametrų diapazone.

Vidinio skersmens diapazonas

d h11

Griovelio gylis

h-0,05

Griovelio plotis

L+0,2

Kampinis spindulys

Rmax

O-žiedo vielos skersmuo

daryti

5 ~ 30

2.35

5.5

0.4

2.65

31-50

3.10

6.6

0.4

3.55

51 ~ 127

4.65

9.6

0.5

5.30

128 ~ 499

6.25

11.7

0.6

7.00

500–1600

7.5

13.6

0.7

8.60
