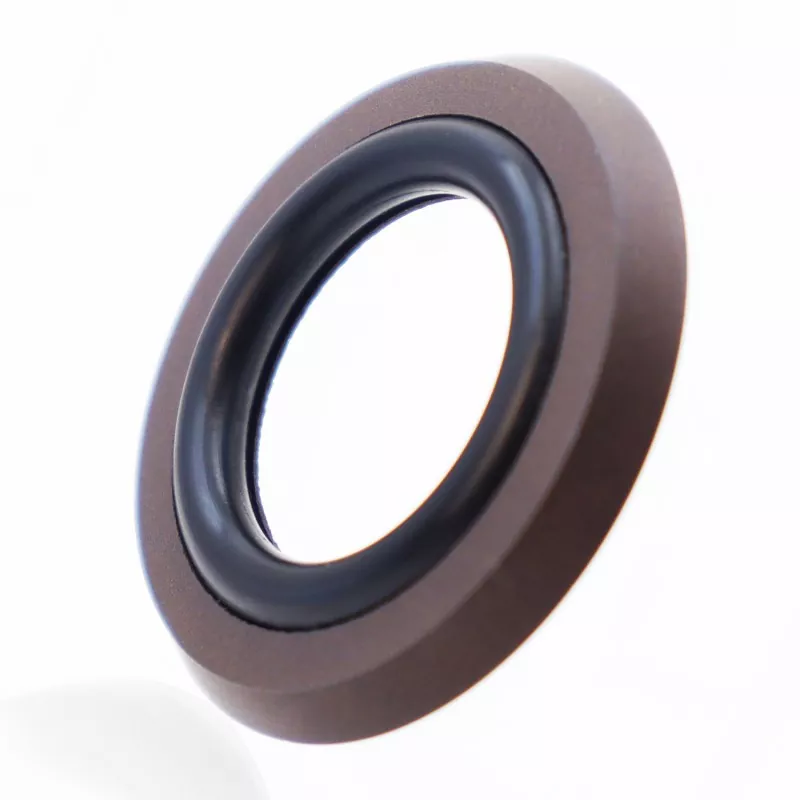

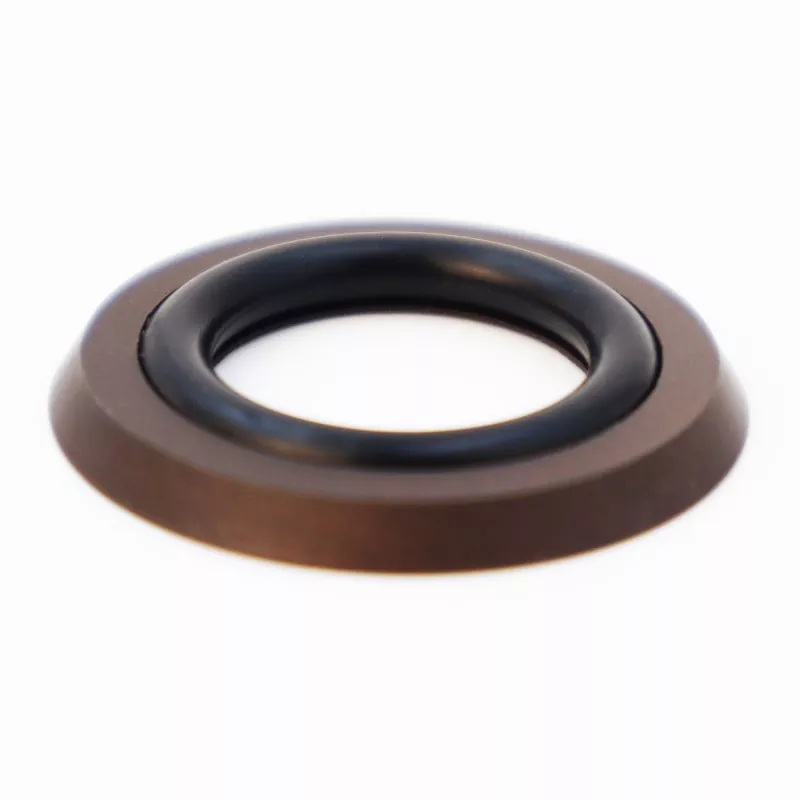

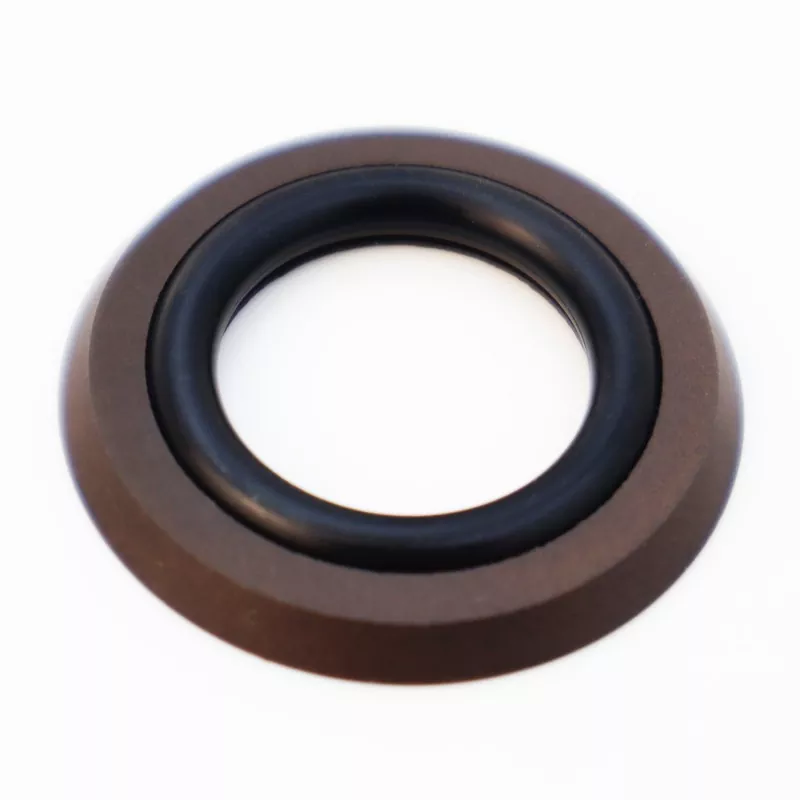

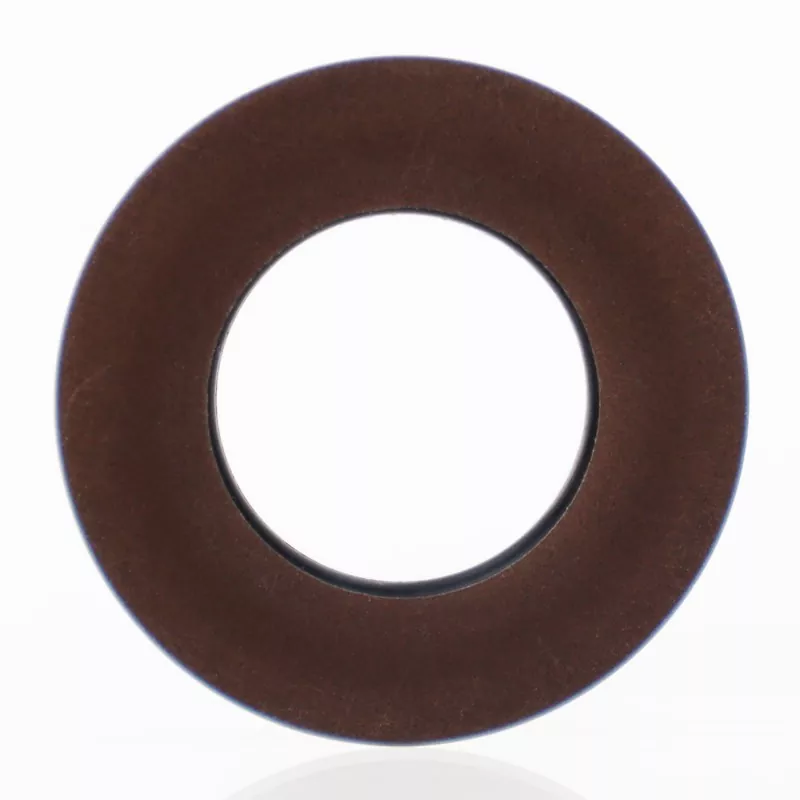

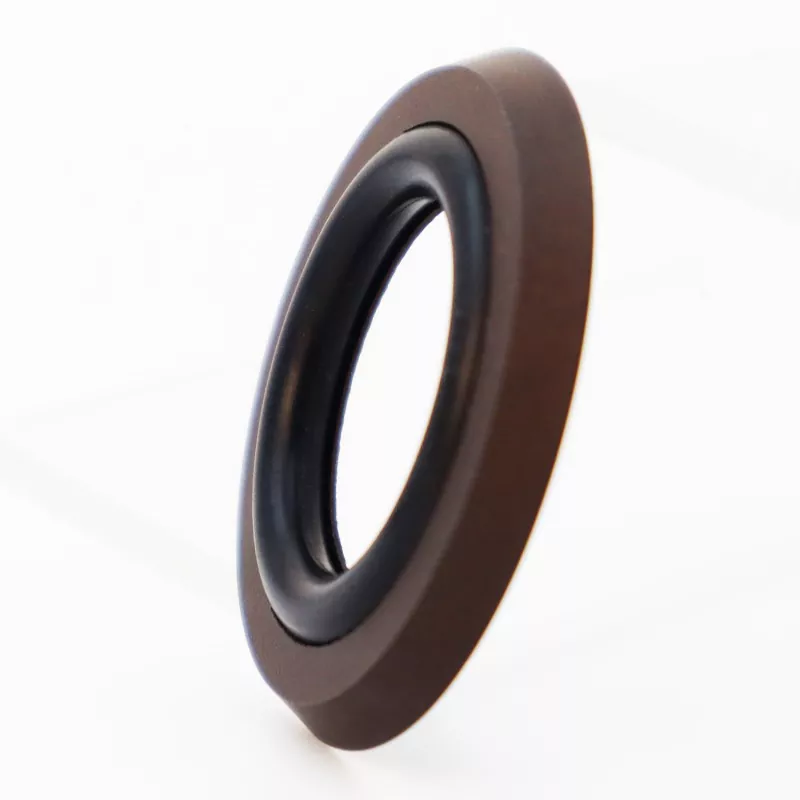

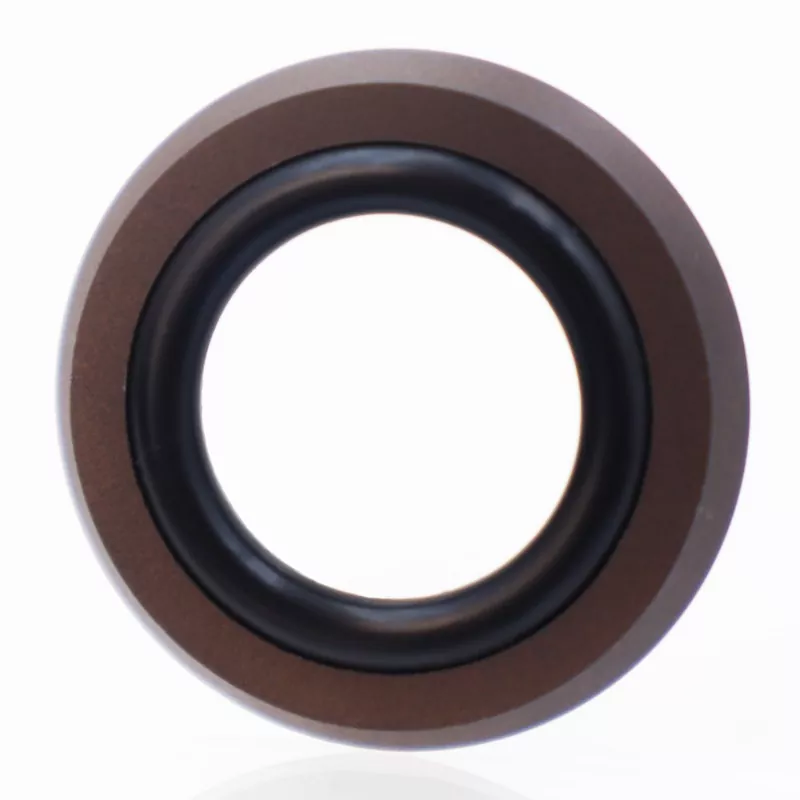

Ašinį pėdos tipo kombinuotą sandariklį sudaro pėdos formos sandarinimo žiedas, pagamintas iš užpildyto PTFE, ir guminis O žiedas. Jis skirtas vienakrypčiams statiniams sandarinimams, pvz., ašiniams (galinio paviršiaus) ir flanšiniams sandarinimams. Pagrindinės savybės: ilgas tarnavimo laikas, puikus sandarinimo efektyvumas, atsparumas dideliam ir itin aukštam slėgiui bei kompaktiška konstrukcija, reikalaujanti minimalios montavimo vietos; jis taip pat tinka hidrauliniam sandarinimui. Galimos dvi versijos: RC2875-A (vidiniam slėgiui) ir RC2875-B (išoriniam slėgiui).
Jo kompaktiška konstrukcija telpa į siaurus montavimo griovelius, todėl žymiai sumažėja įrangos nutekėjimo rizika. Visas specifikacijų asortimentas yra sandėlyje, todėl laukiame pasaulinių pirkėjų užklausų ir užsakymų pavyzdžių.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Vidutinis |
|
≤60 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinės hidraulinės alyvos, ugniai atsparūs skysčiai (HFA/HFB), vanduo ir kt. |
|
-20 iki +200 (su FKM O žiedu) |
Šį sandariklį sudaro modifikuotas PTFE sandarinimo žiedas su pėdos formos profiliu ir O žiedas. Esant slėgiui, sandariklio sugriebimo jėga didėja – tai reiškia, kad kuo didesnis slėgis, tuo geresnis sandarinimo efektyvumas. Dėl slydimo žiedo pėdos formos šoninio flanšo konstrukcijos O formos žiedas apsaugotas nuo išspaudimo, todėl sandariklis gali atlaikyti aukštą ir itin aukštą slėgį.
Galimos visos specifikacijos parametrų diapazone.
|

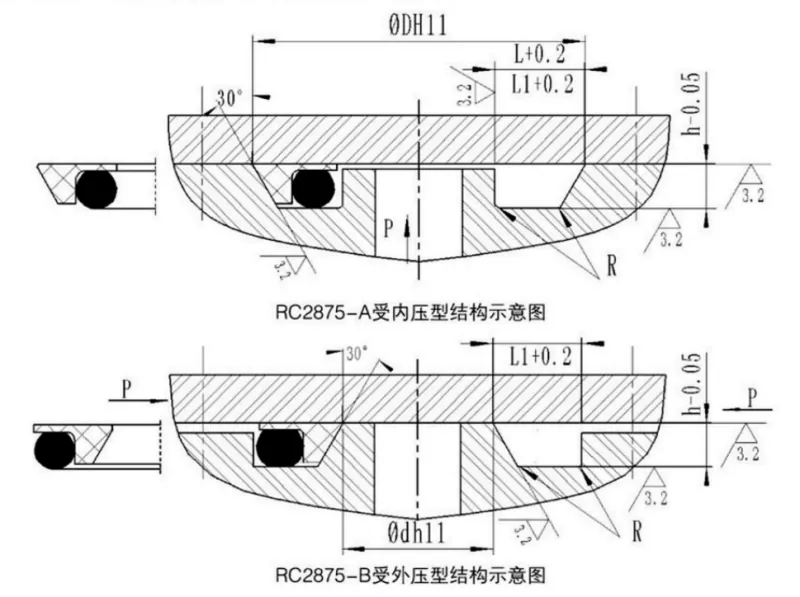

Išorinio skersmens diapazonas D H11 |
Griovelio gylis h-0,05 |
Griovelio plotis L+0,2 |
Griovelio plotis L1 + 0,2 Slėgis > 100 MPa |
Kampinis spindulys Rmax |
O-žiedo vielos skersmuo daryti |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51 ~ 127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Galimos visos specifikacijos parametrų diapazone.
|
Vidinio skersmens diapazonas dh11 |
Griovelio gylis h-0,05 |
Griovelio plotis L+0,2 |
Griovelio plotis L1 + 0,2 Slėgis > 100 MPa |
Kampinis spindulys Rmax |
O-žiedo vielos skersmuo daryti |
|
5 ~ 40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
