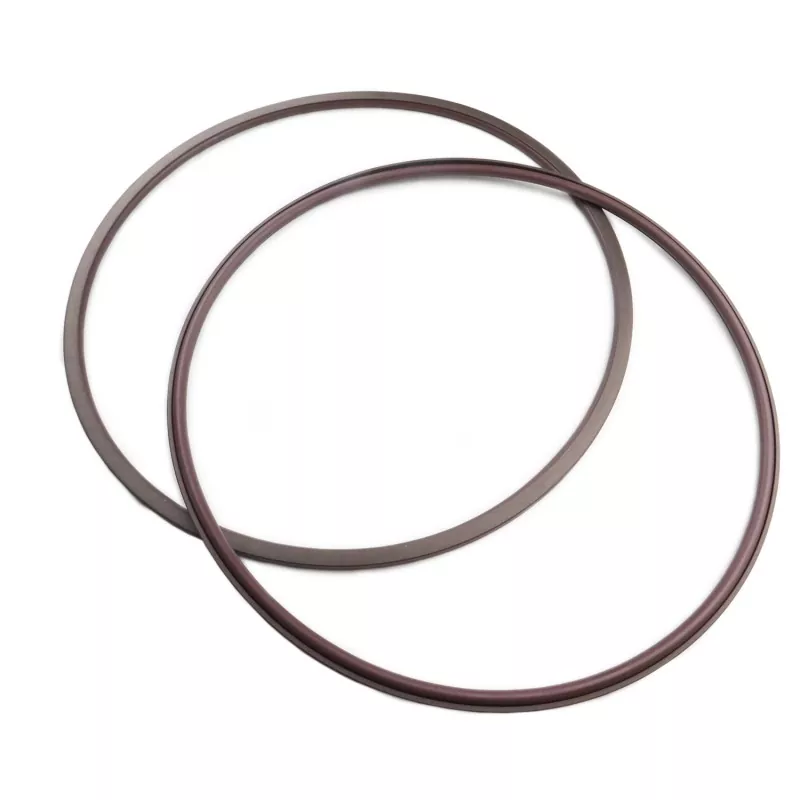

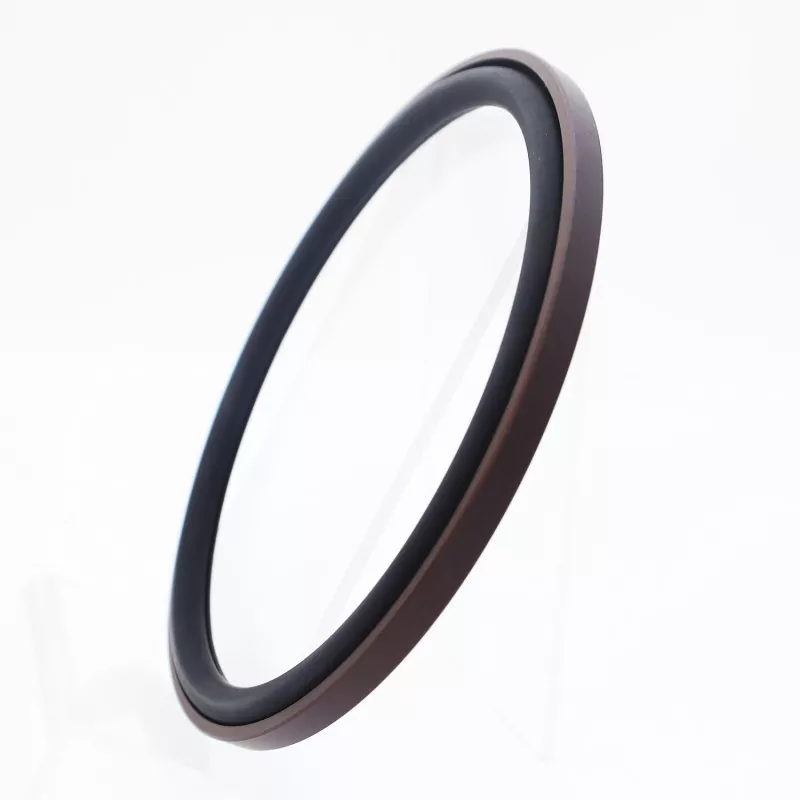

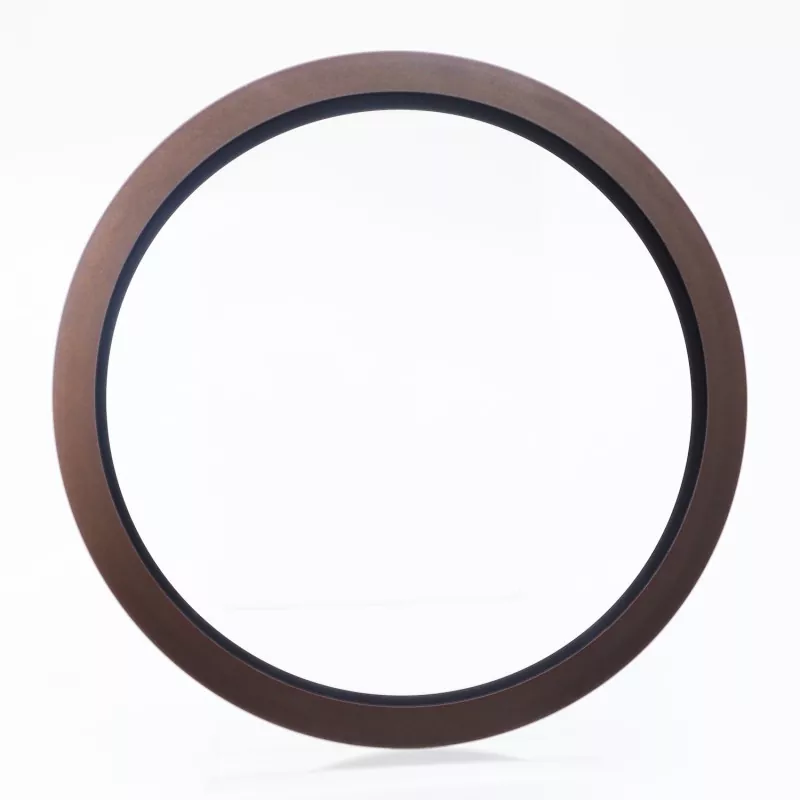

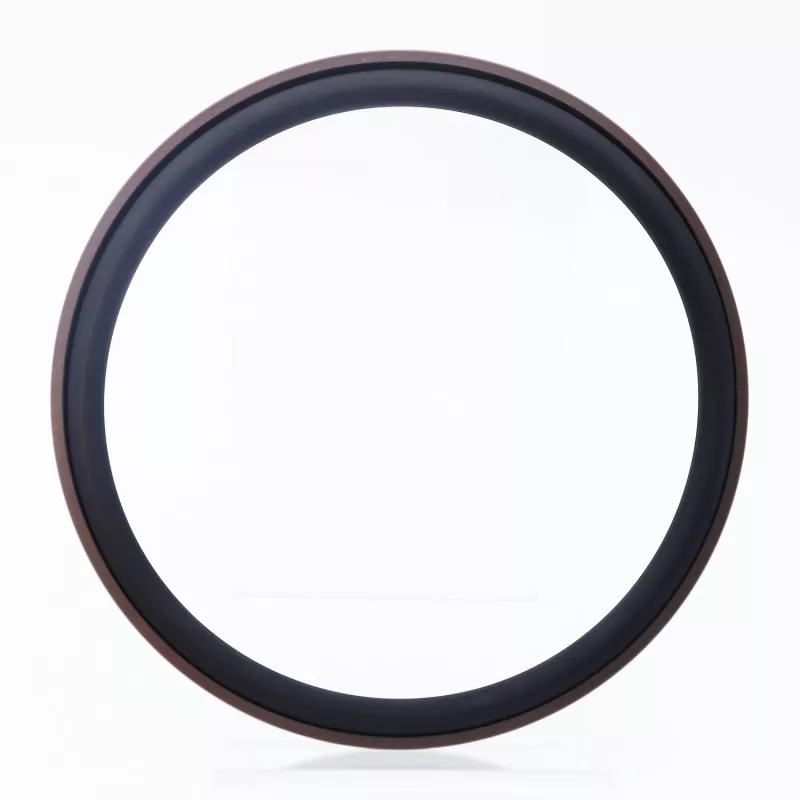

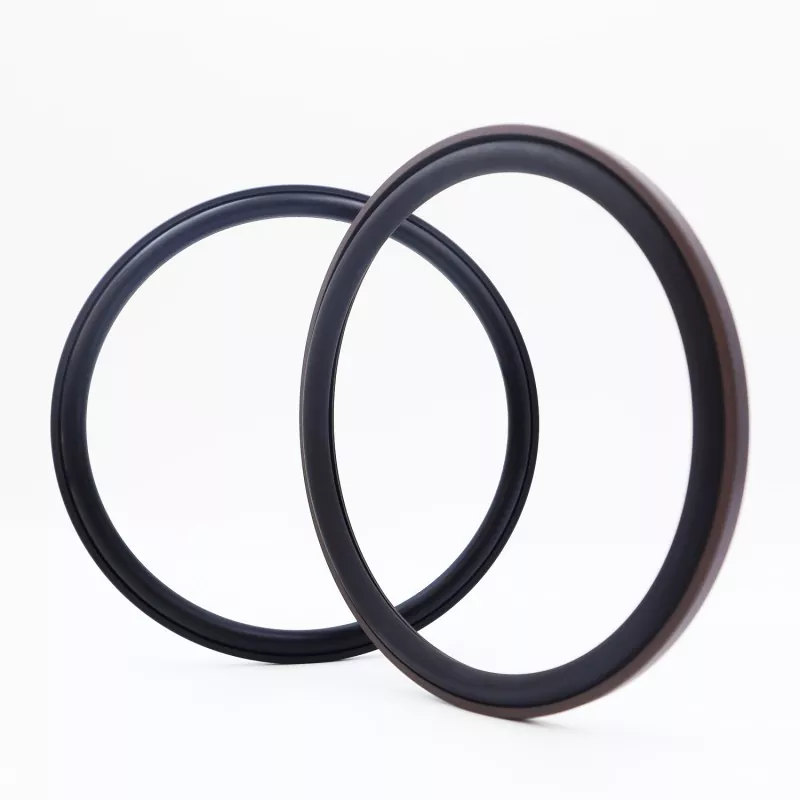

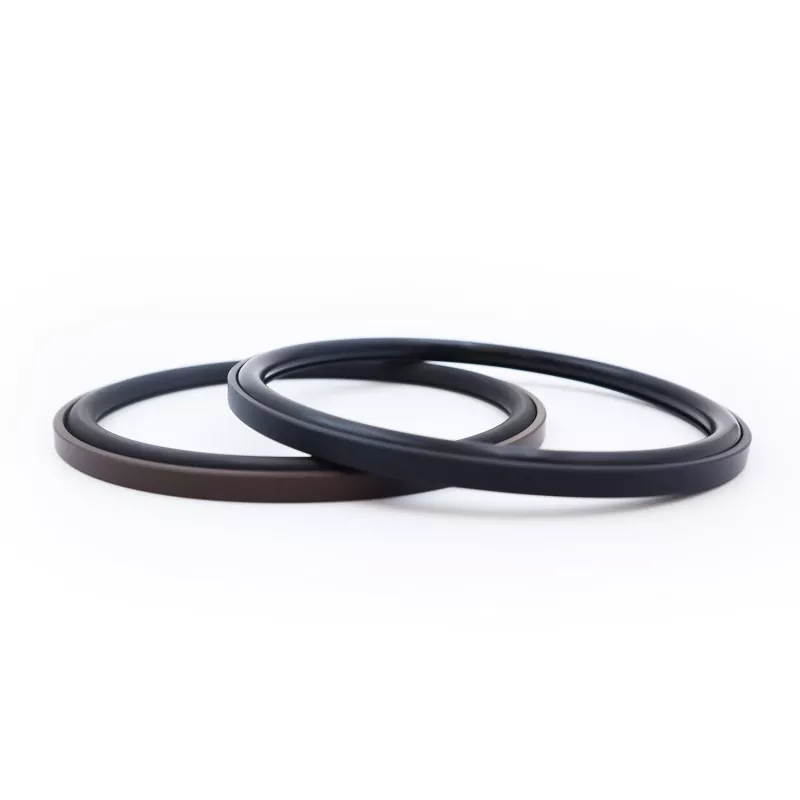

Ašinio žingsnio kombinuotas sandariklis susideda iš stačiakampio sandarinimo žiedo, pagaminto iš užpildyto PTFE, ir guminio sandarinimo žiedo; jis skirtas vienakrypčiams statiniams sandarinimams, pvz., ašiniams (galinio paviršiaus) ir flanšiniams sandarinimams. Jis pasižymi ilgu tarnavimo laiku, puikiomis sandarinimo savybėmis, atsparumu aukštam ir itin aukštam slėgiui bei kompaktišku konstrukciniu pėdsaku; jis taip pat tinka vandens slėgio sandarinimui. Galimos dvi versijos: RC2871-A (vidiniam slėgiui) ir RC2871-B (išoriniam slėgiui).
Veiksmingas sandarinimas pasiekiamas dėl nuolatinės sugriebimo jėgos, sukuriamos iš anksto suspaudžiant O formos žiedą, o tai užtikrina savaiminį sandarinimo efektą, o sandarinimo efektyvumas gerėja didėjant vidutiniam slėgiui. Sandarinimo žiedo šone esanti flanšinė konstrukcija veiksmingai apsaugo nuo sandarinimo žiedo išspaudimo, todėl jis gali lengvai susidoroti su aukšto ir itin aukšto slėgio sąlygomis, kartu išlikdamas suderinamas su vandens slėgio sandarinimo aplinka.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Vidutinis |
|
≤300 |
-35 iki +100 (su NBR O žiedu) |
- |
Hidraulinė alyva, emulsija, vanduo ir kt. |
|
-20 iki +200 (su FKM O žiedu) |
Šis sandariklis susideda iš stačiakampio PTFE sandarinimo žiedo ir sandarinimo žiedo; O formos žiedas užtikrina išankstinį suspaudimą, sukuriant suspaudimo jėgą, reikalingą sandarinimui. Esant slėgiui, ši suspaudimo jėga didėja – tai reiškia, kad kuo didesnis slėgis, tuo geresnis sandarinimo efektyvumas. Dėl šlepetės žiedo šoninio flanšo konstrukcijos O formos žiedas apsaugotas nuo išspaudimo, todėl sandariklis gali atlaikyti aukštą slėgį.
Galimos visos specifikacijos parametrų diapazone.
|

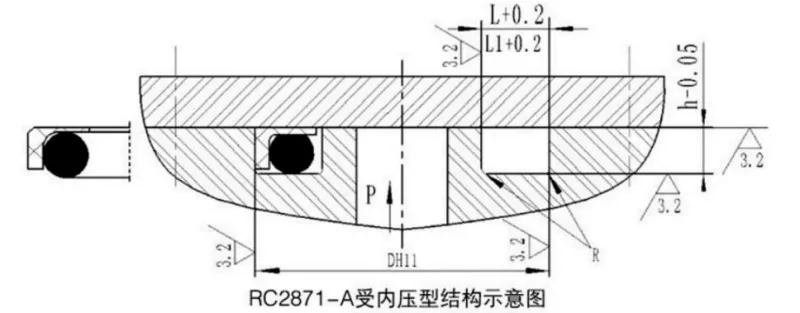

Išorinio skersmens diapazonas D H11 |
Griovelio gylis h-0,05 |
Griovelio plotis L+0,2 |
Griovelio plotis L1 + 0,2 Slėgis > 80 MPa |
Kampo spindulys Rmax |
O-žiedo vielos skersmuo daryti |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51 ~ 127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Galimos visos specifikacijos parametrų diapazone.
|

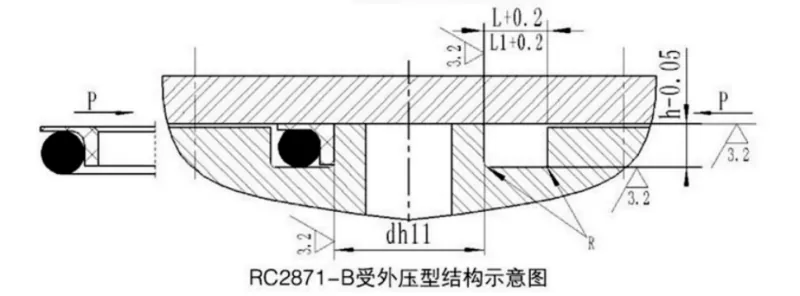

Vidinio skersmens diapazonas dh11 |
Griovelio gylis h-0,05 |
Griovelio plotis L+0,2 |
Griovelio plotis L1 + 0,2 Slėgis > 80 MPa |
Kampo spindulys Rmax |
O-žiedo vielos skersmuo daryti |
|
5 ~ 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51 ~ 127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
