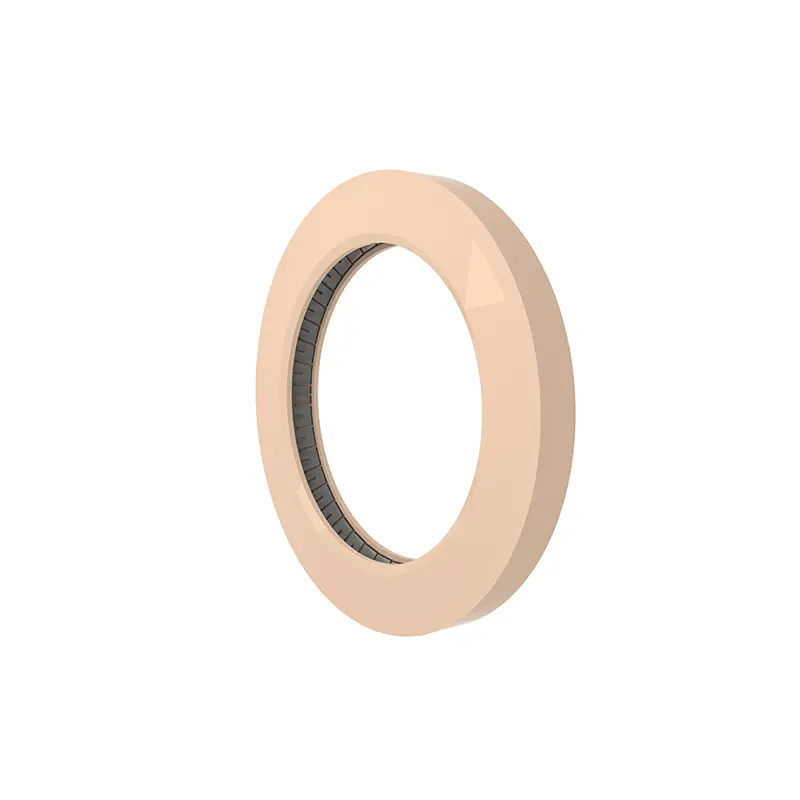

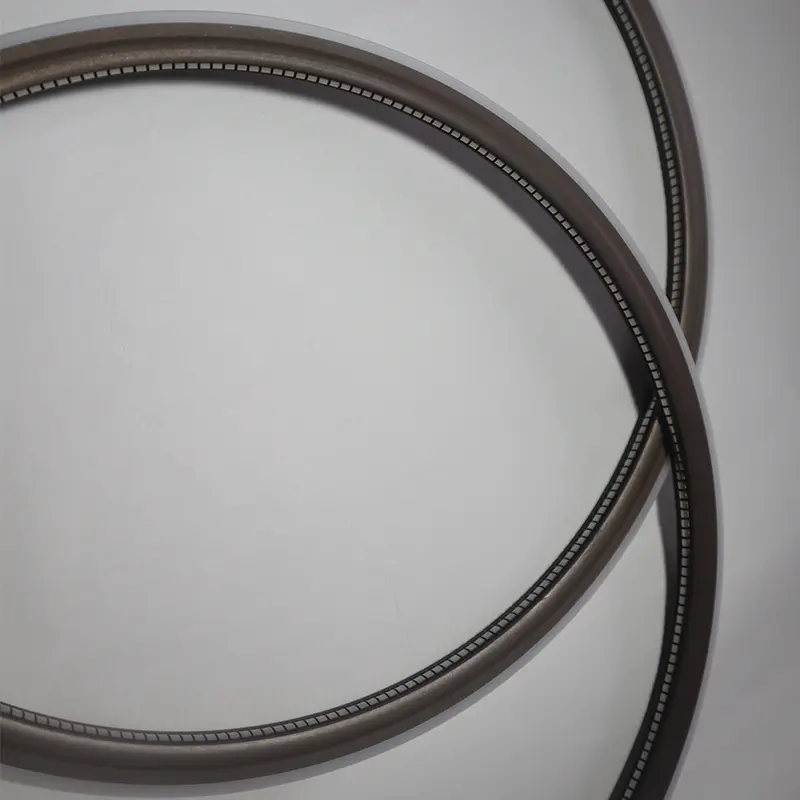

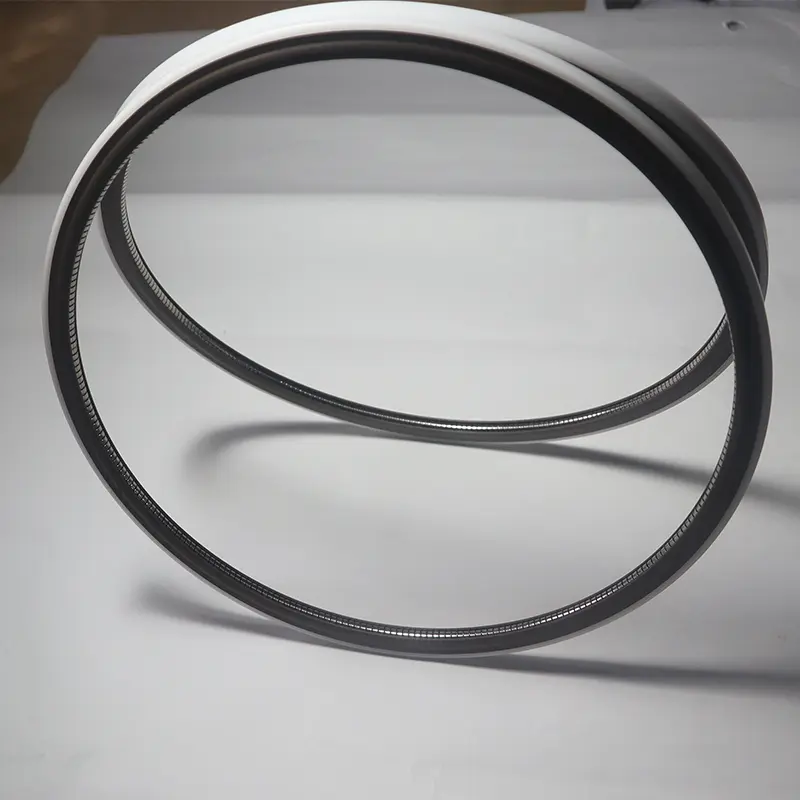

Galutinio flanšo spyruoklės įkaitinami sandarikliai, kuriuos mes paleidžiame, apima skirtingus modelius, kurių kiekvienas turi savo padalinius. Jie visi yra griežtai sukurti, gaminti ir išbandyti.

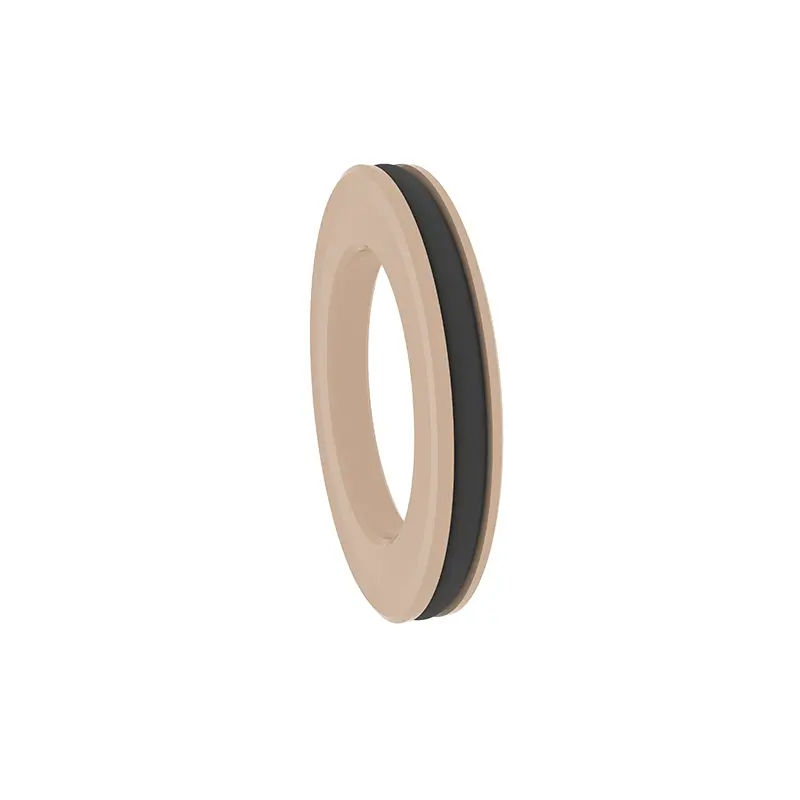

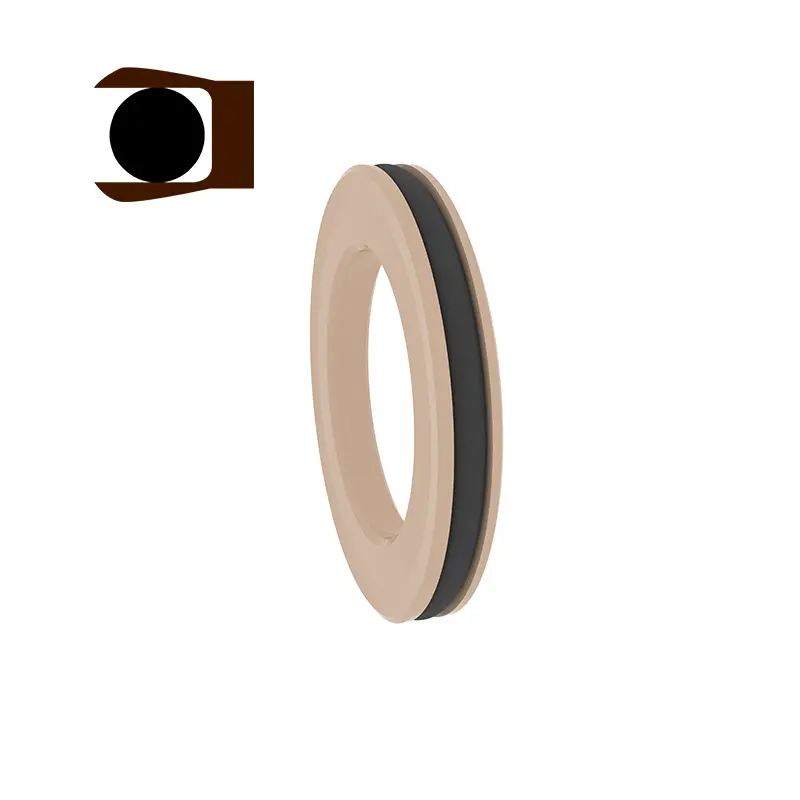

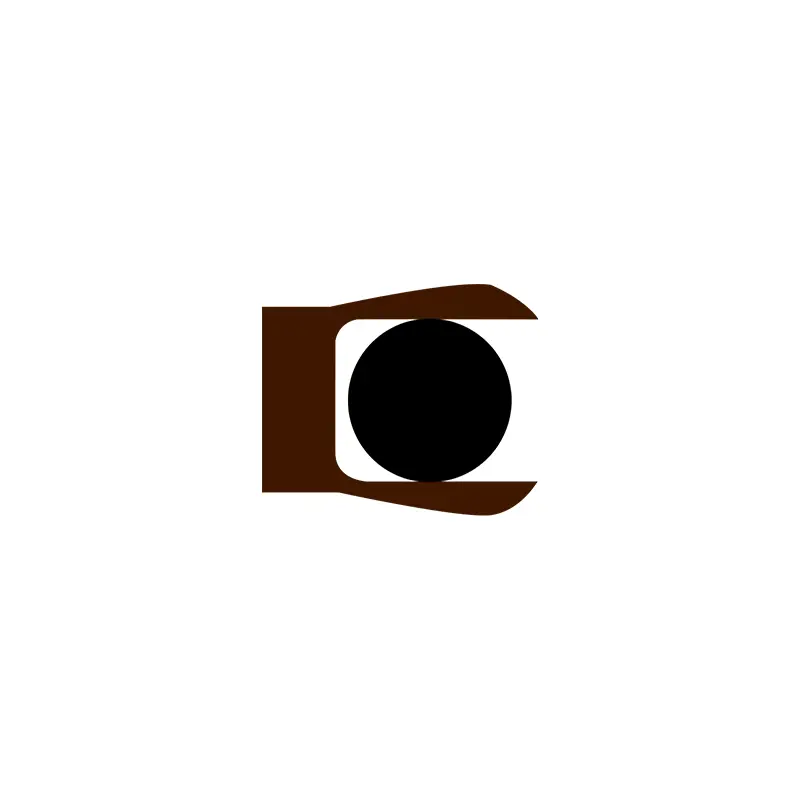

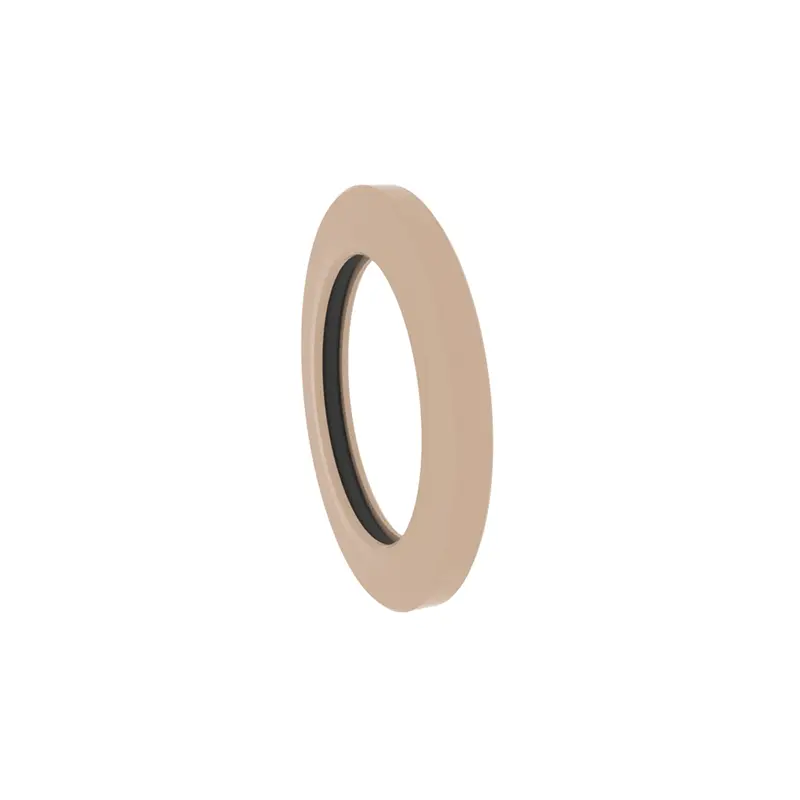

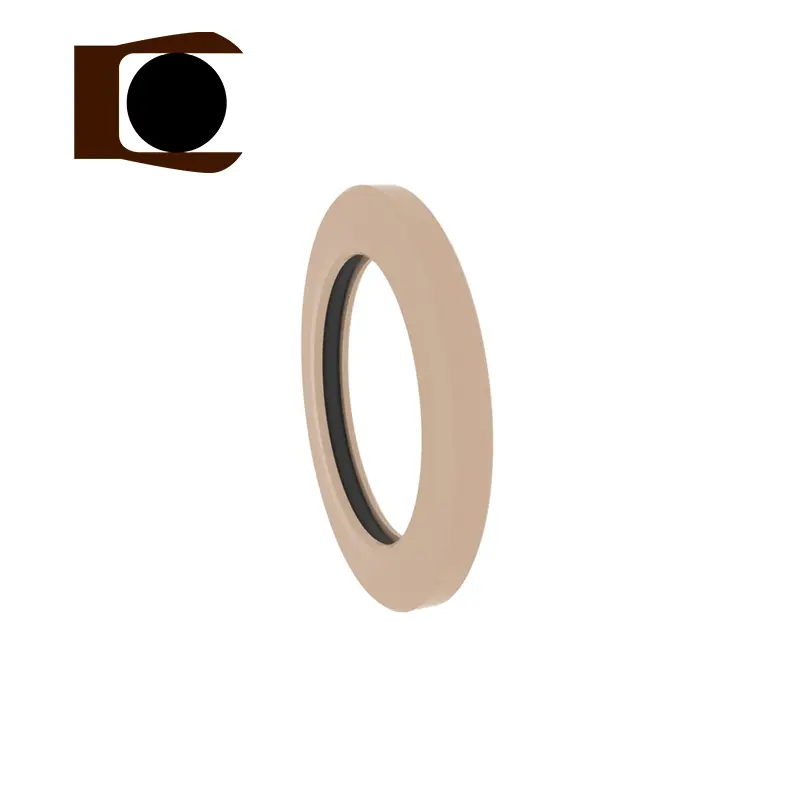

RC2876 ir RC2877 yra paneles, o RC2876-B ir RC2877-B yra Y formos kombinuoti sandarikliai. Du skirtingi skyriai tarp kiekvieno modelio turi tą patį griovelį ir gali būti keičiami. Jie yra tinkami ašiniams (galams) ir flanšui vienpusio slėgio statiniams sandarikliams ir gali būti naudojami tose vietose, kur paviršiaus šiurkštumas nėra idealus. Du keptuves sudaro nerūdijančio plieno spyruoklės ir aukštos funkcijos plastikai. Nerūdijančios plieno spyruoklės gali būti pasirinktos kaip V formos spyruoklės ir O formos spyruoklės. O naudojant RC2876-B ir RC2877-B, būtina pagrįstai pasirinkti atitinkamas elastomerų medžiagas.
Produkto funkcijos ir programos:
RC2876
Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Slėgio MPA | Greitis m/s | Temperatūra ℃ | Vidutinis | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Visi skysčiai, chemikalai, dujos |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Medžiagos pasirinkimas
1. Atitinkamos O žiedo medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.

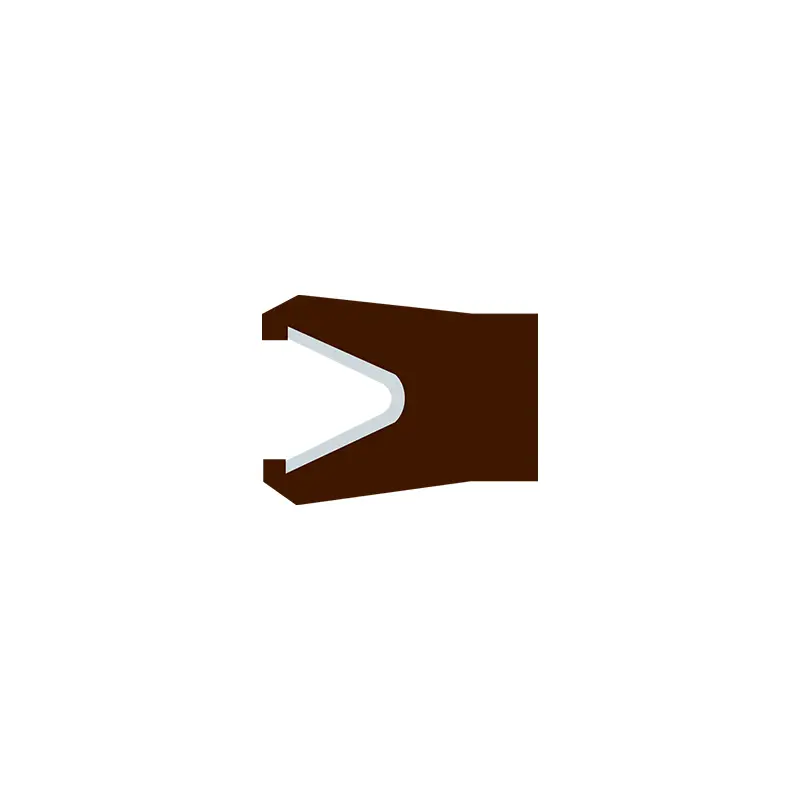

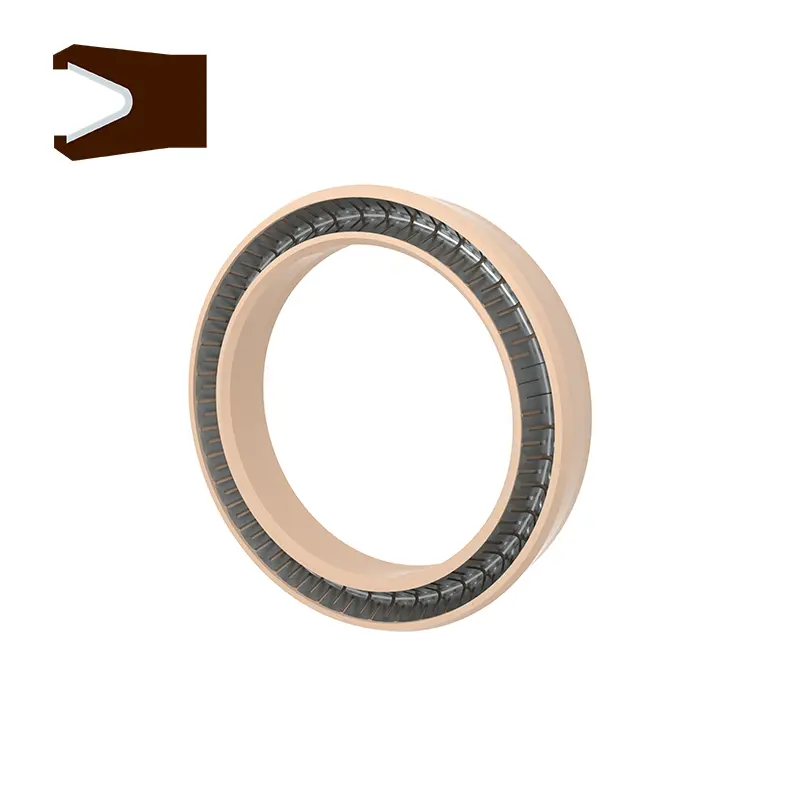

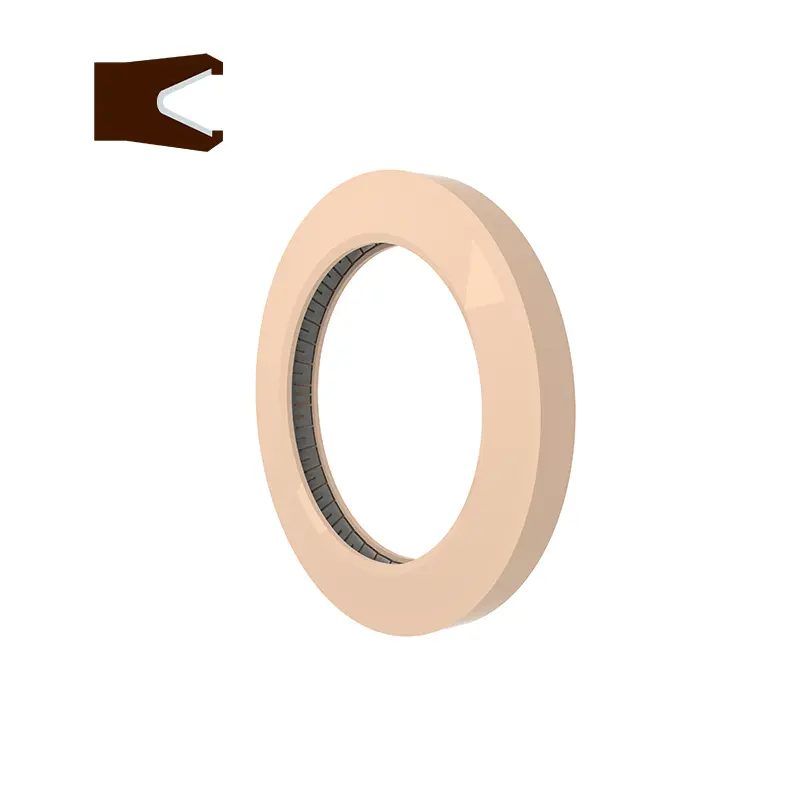

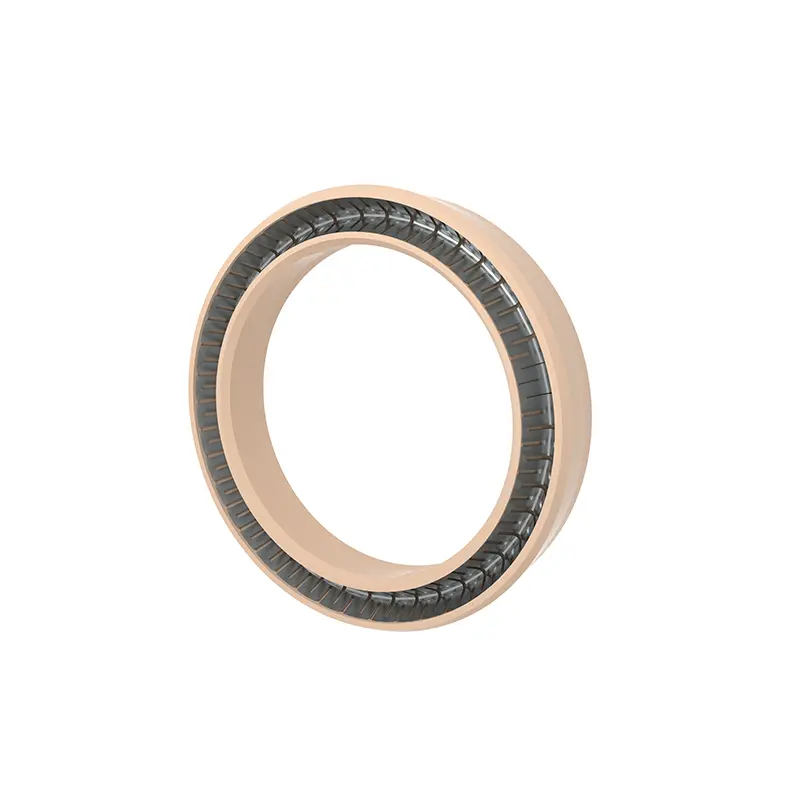

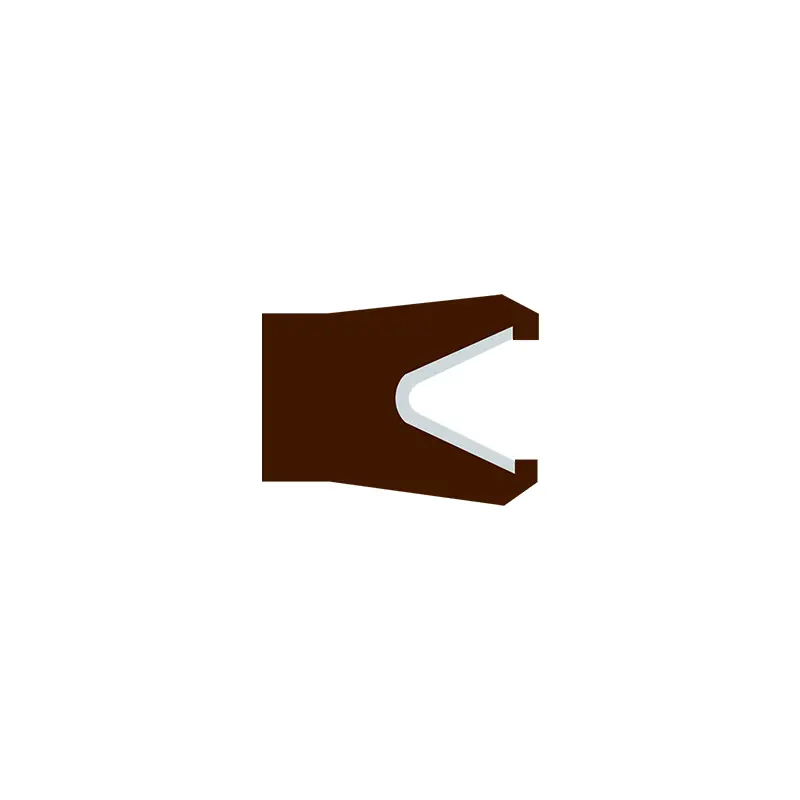

3. Nerūdijančio plieno spyruoklės gali būti parinktos iš O formos spyruoklių ir V formos spyruoklių.
Užsakymo pavyzdys
RC2876-40-PTFE4+V Išorinis vidinio slėgio griovelio skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, o spyruoklė yra V formos spyruoklė
RC2876-B-40-PTFE4+R02 Vidinio slėgio griovelio išorinis skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, o atitinkamas O žiedas yra fluoruberis
Pastaba: jei pasirinksite išplėstinį diapazoną, naudokite serijos numerį.

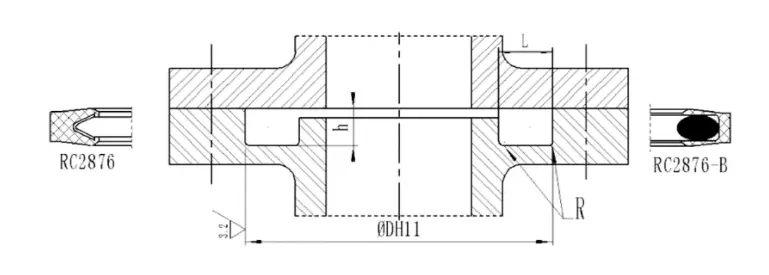

| Serijos numeris | Serijos numeris | Standartinis diapazonas DH11 | Išplėstinis diapazonas DH11 | Groove gylis h-0.05 | Griovo plotis L+0,2 | Apvalios kampai Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Slėgio MPA | Greitis m/s | Temperatūra ℃ | Vidutinis | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Visi skysčiai, chemikalai, dujos |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Atitinkamos O žiedo medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.
3. Nerūdijančio plieno spyruoklės gali būti parinktos iš O formos spyruoklių ir V formos spyruoklių.
Užsakymo pavyzdys
RC2877-40-PTFE4+V Vidinis išorinio slėgio griovelio skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, o nerūdijančio plieno spyruoklė yra V formos spyruoklė
RC2877-B-40-PTFE4+R02 Vidinis išorinio slėgio griovelio skersmuo yra 40, sandarinimo žiedo medžiaga yra PTFE4, o atitinkamas O žiedas yra fluorubber.
Pastaba: jei pasirinksite išplėstinį diapazoną, naudokite serijos numerį.

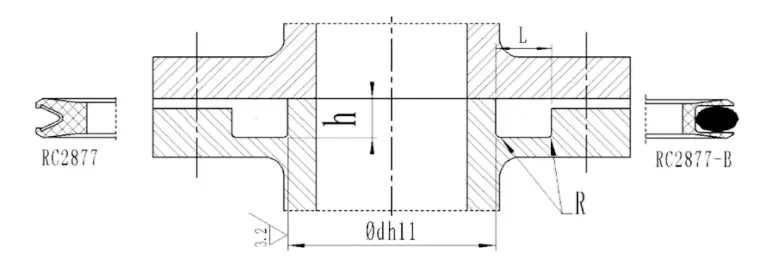

| Serijos numeris | Serijos numeris | Standartinis diapazonas D H11 | Išplėstinis diapazonas DH11 | Groove gylis h-0.05 | Griovo plotis L+0,2 | Apvalios kampai Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
