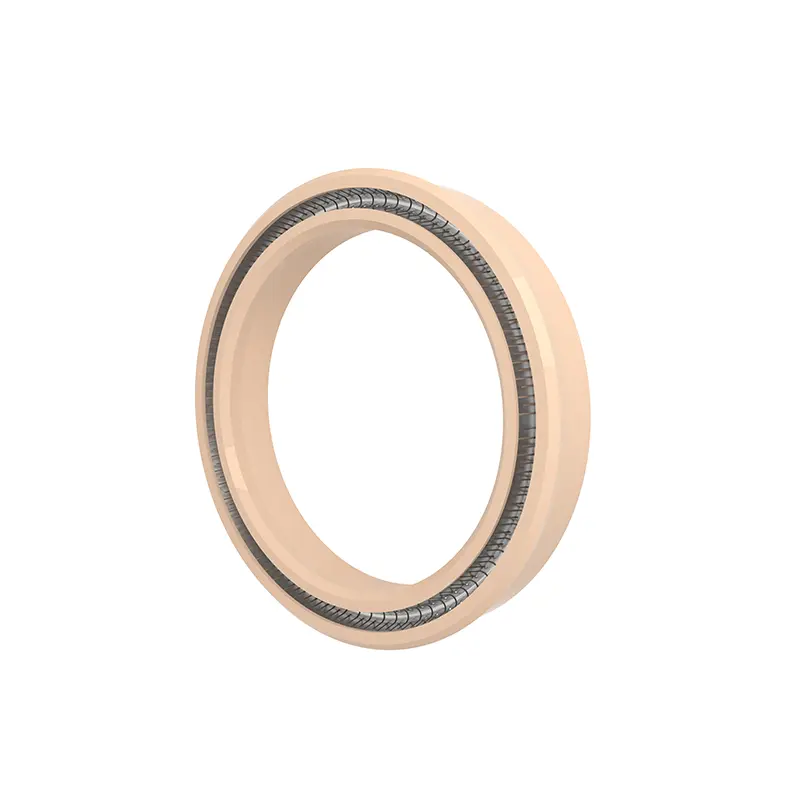

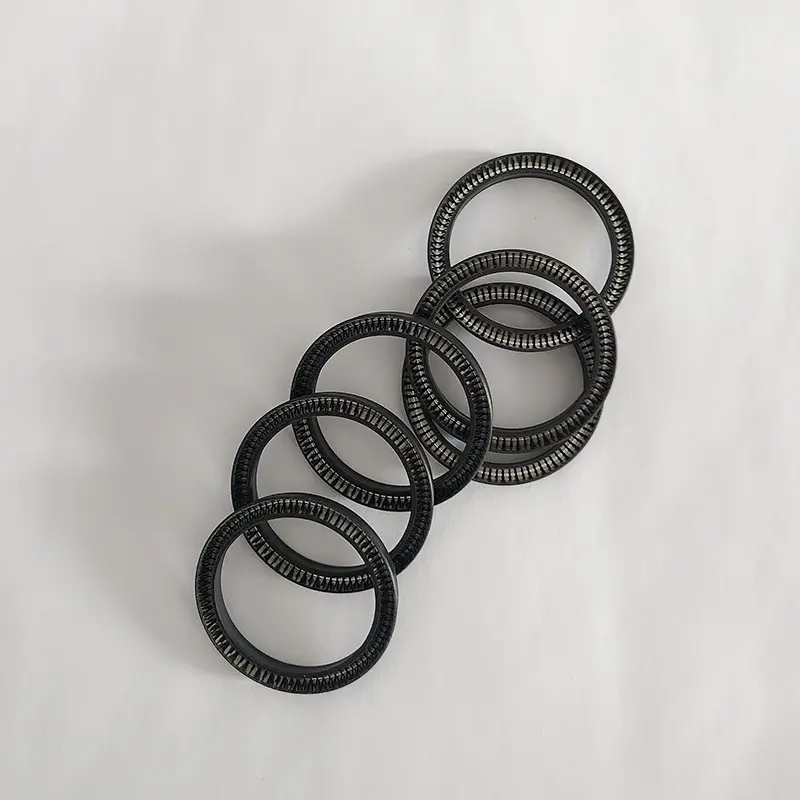

Radialinė spyruoklė

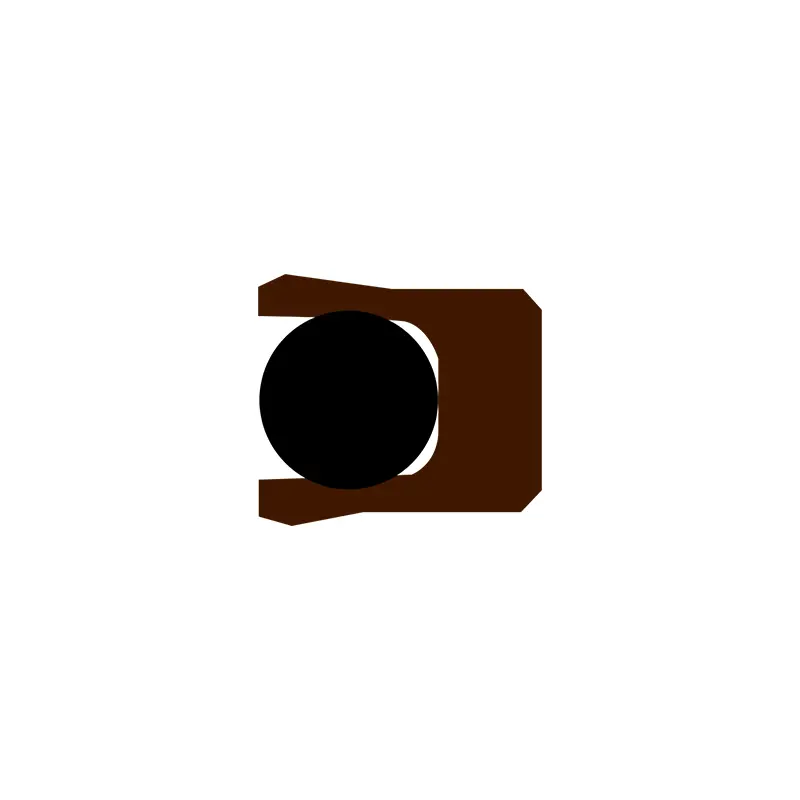

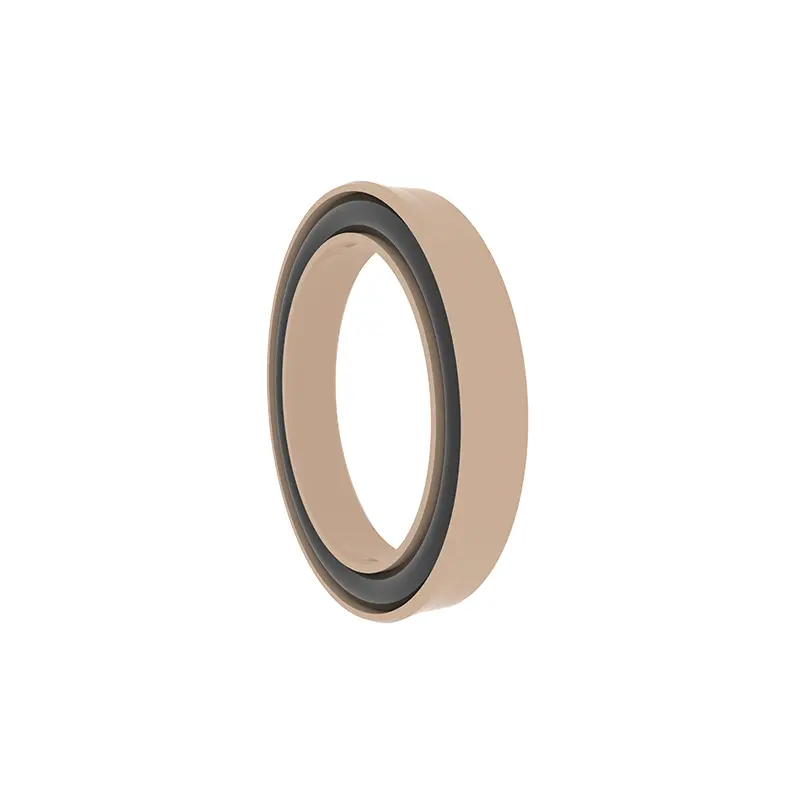

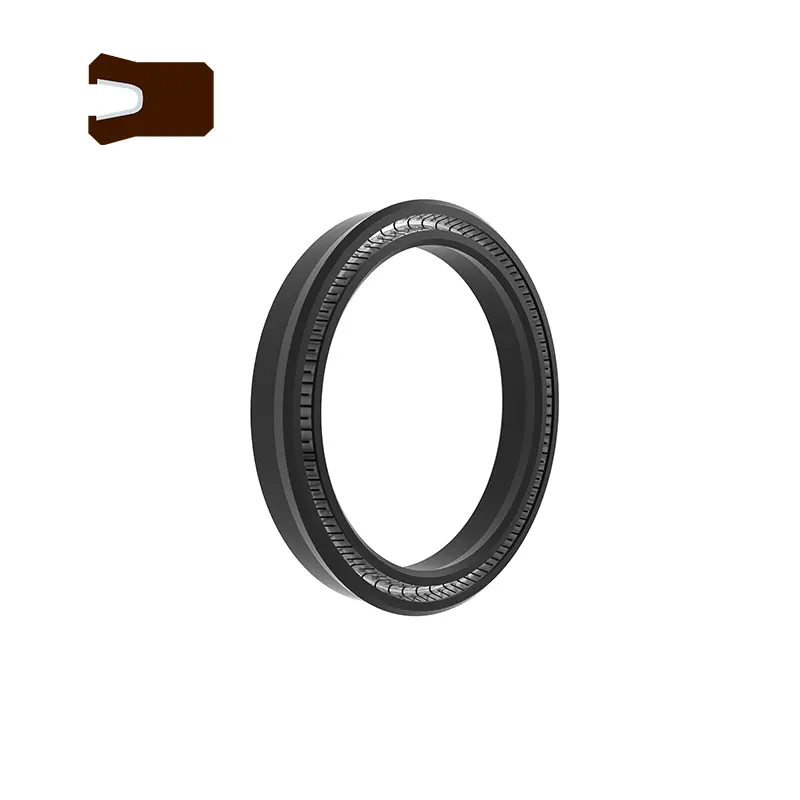

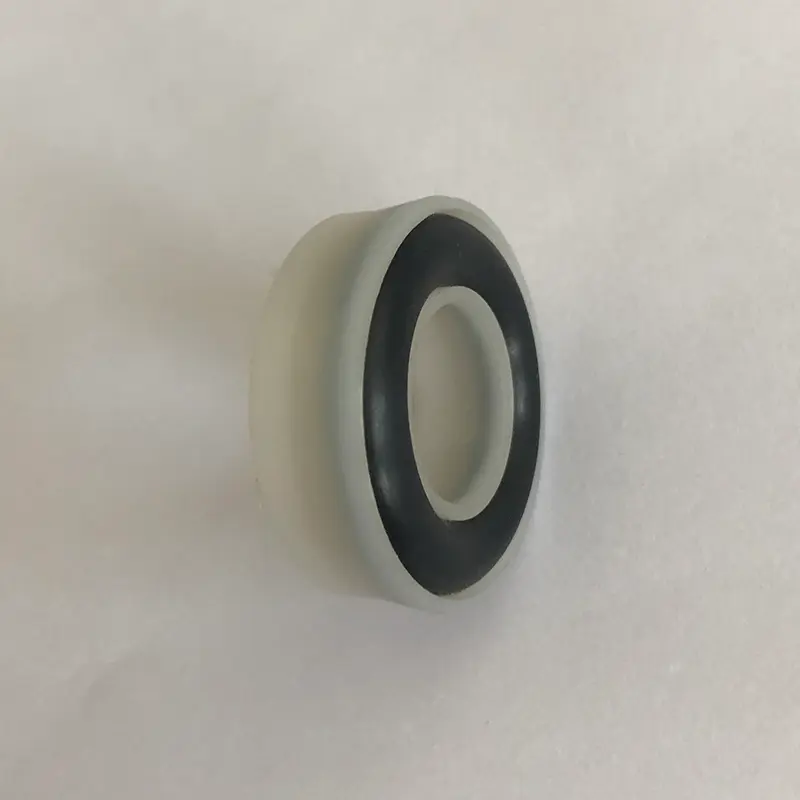

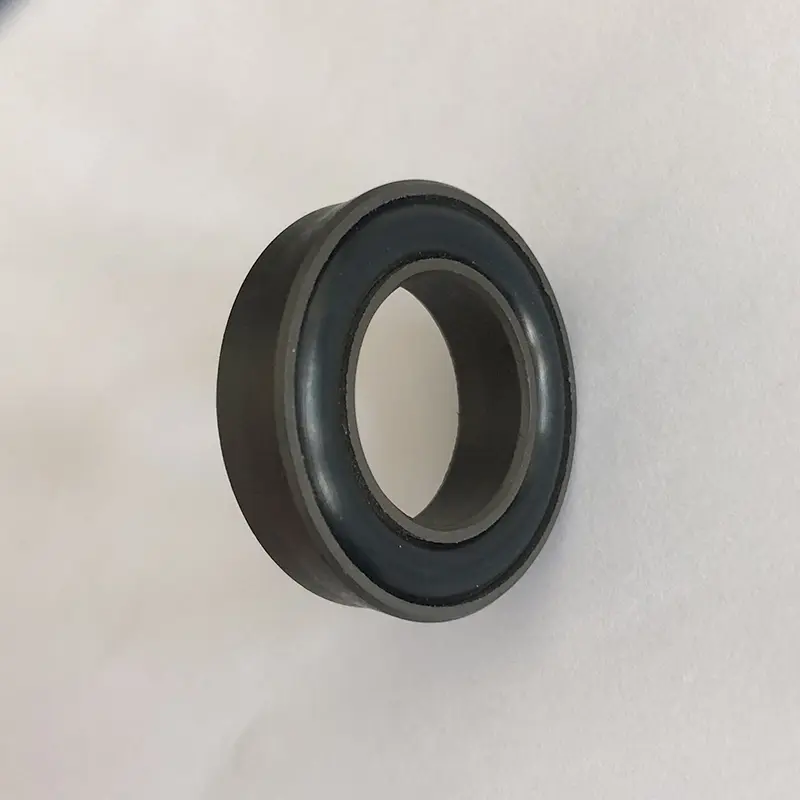

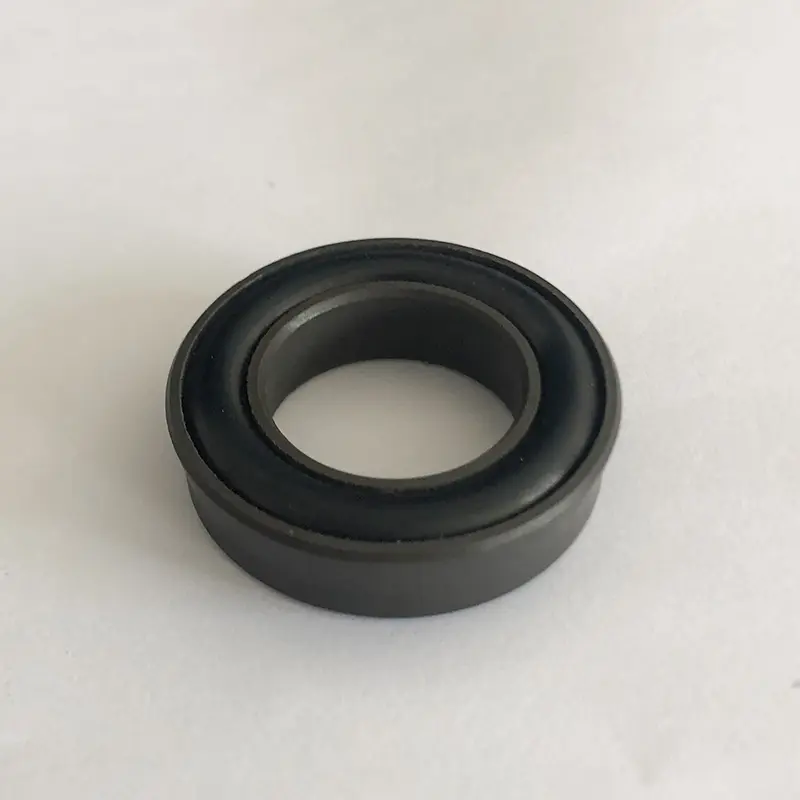

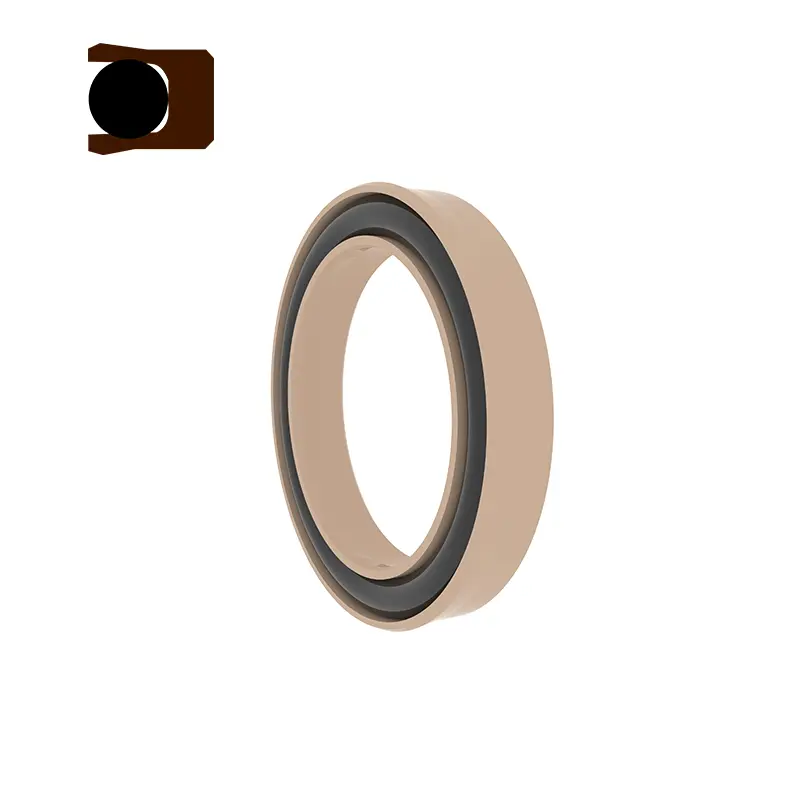

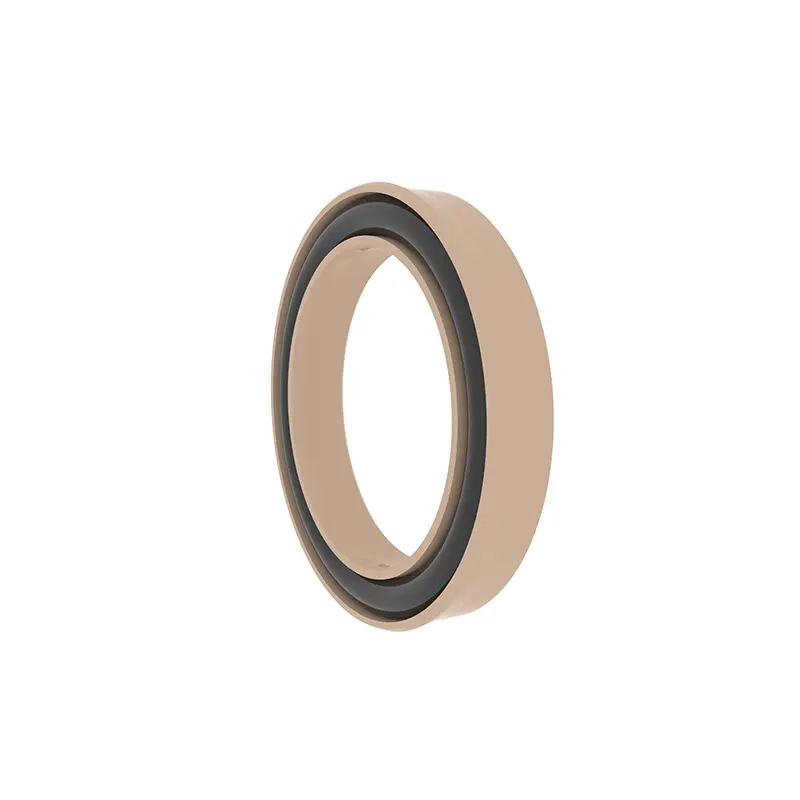

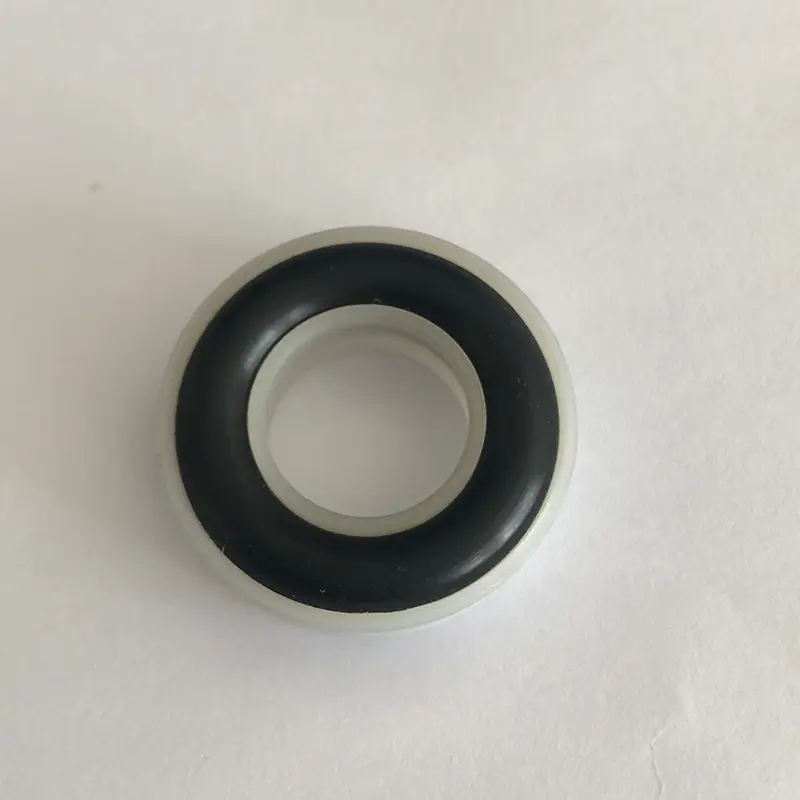

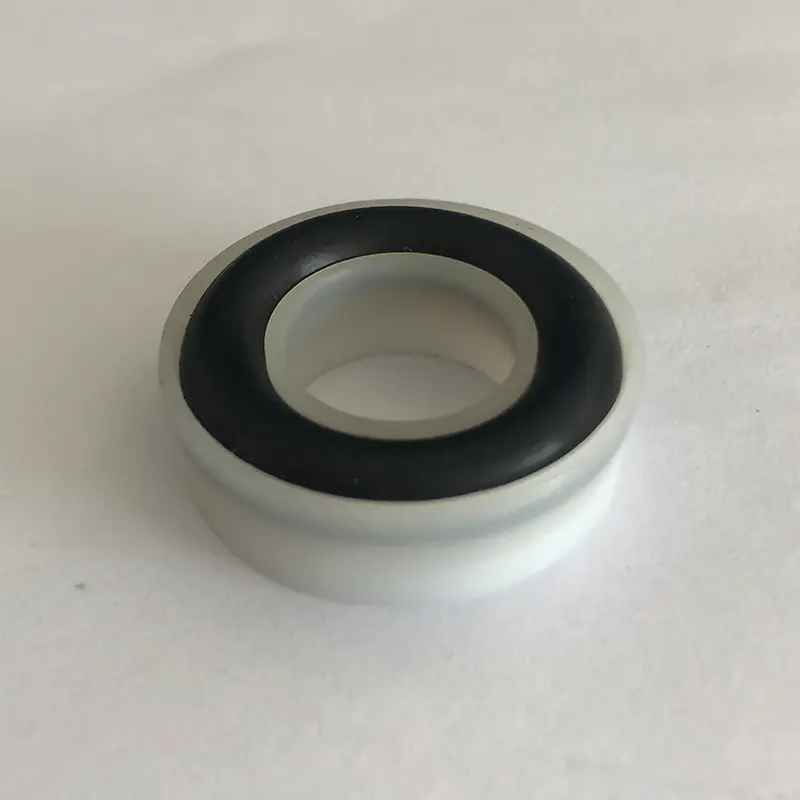

Mūsų RC16 yra kištuko antspaudas, o RC16-B yra Y formos derinio sandariklis. Dviejų grioveliai yra vienodi ir gali būti įdiegti į griovelius, nurodytus ML5514F ir ISO3771.

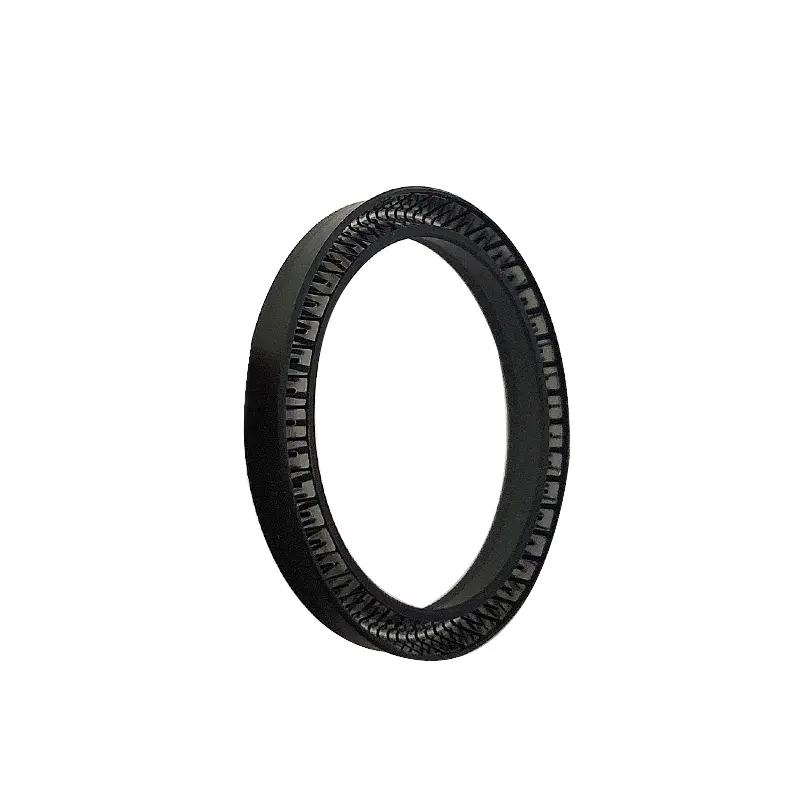

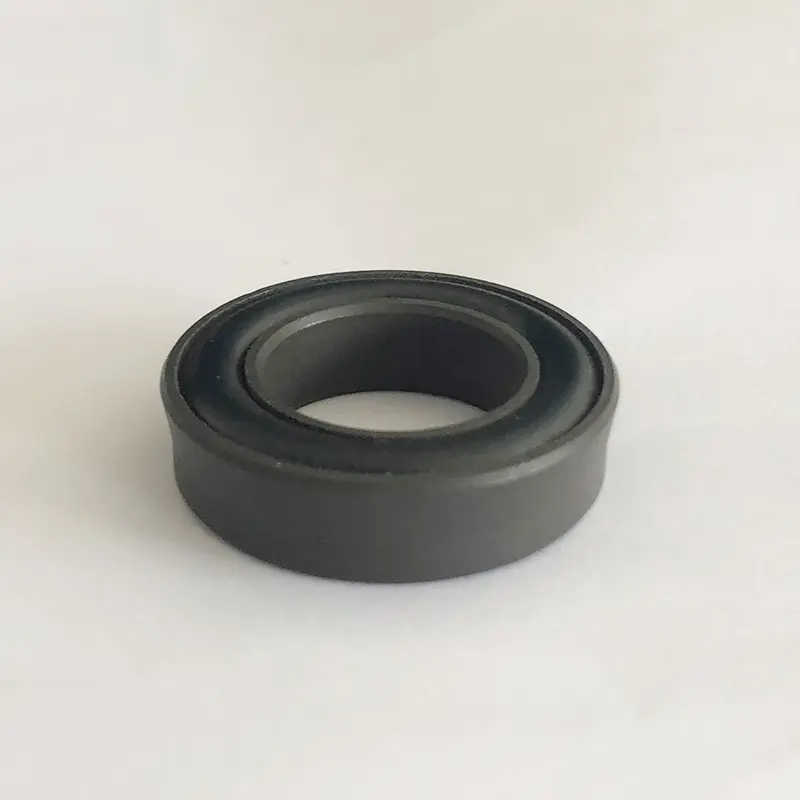

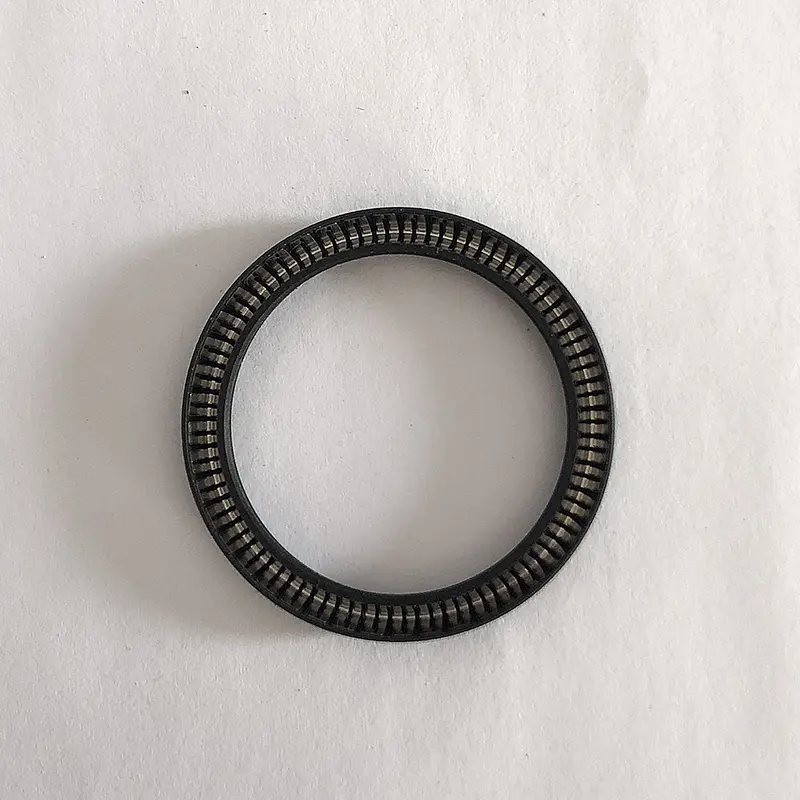

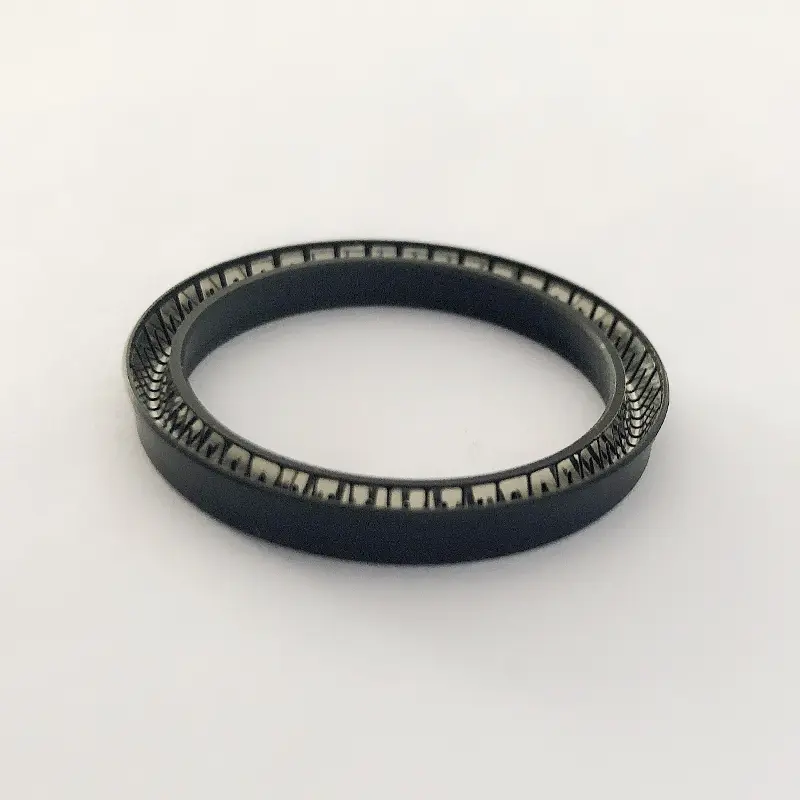

Kitame „Radial Spring“ įamžinto antspaudų produkte „RC65“ serija „RC65“ yra kištuko antspaudas, o RC65-B yra Y formos derinio sandariklis. Jie taip pat turi tą patį griovelio dizainą ir gali būti įdiegti į griovelius, nurodytus ML5514F ir ISO3771.

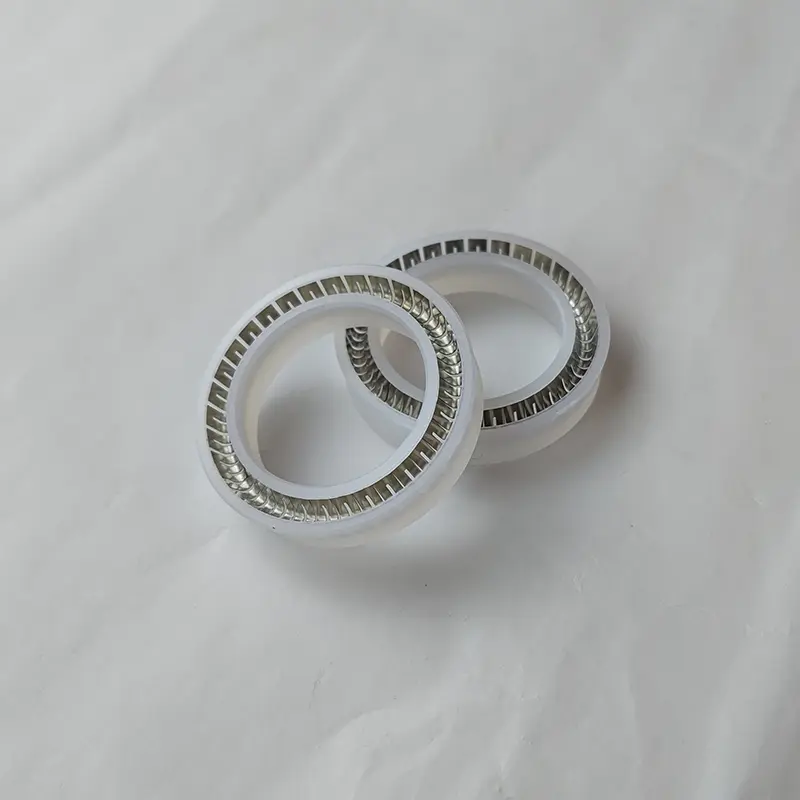

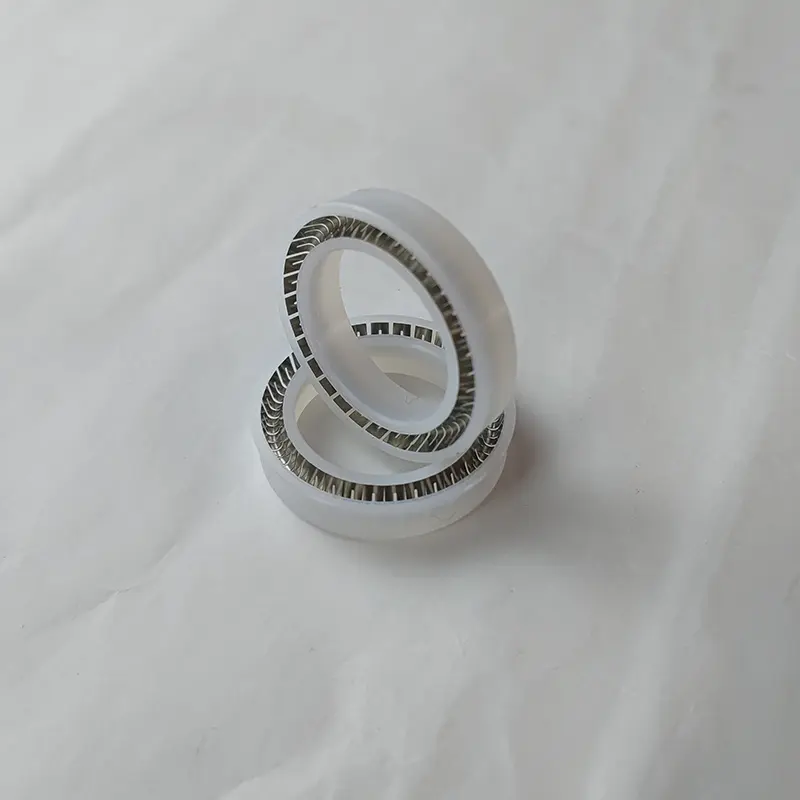

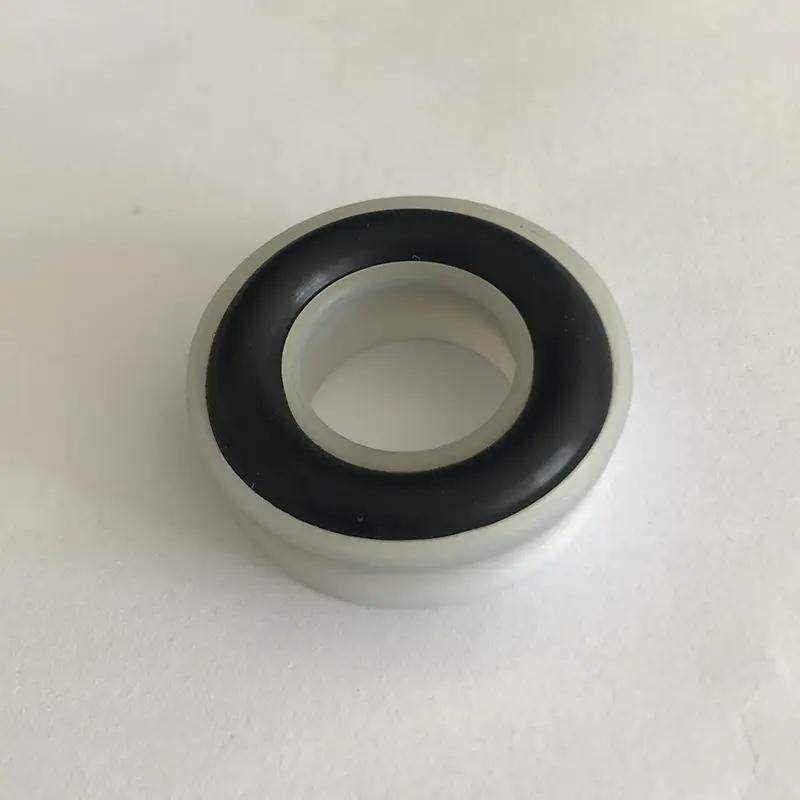

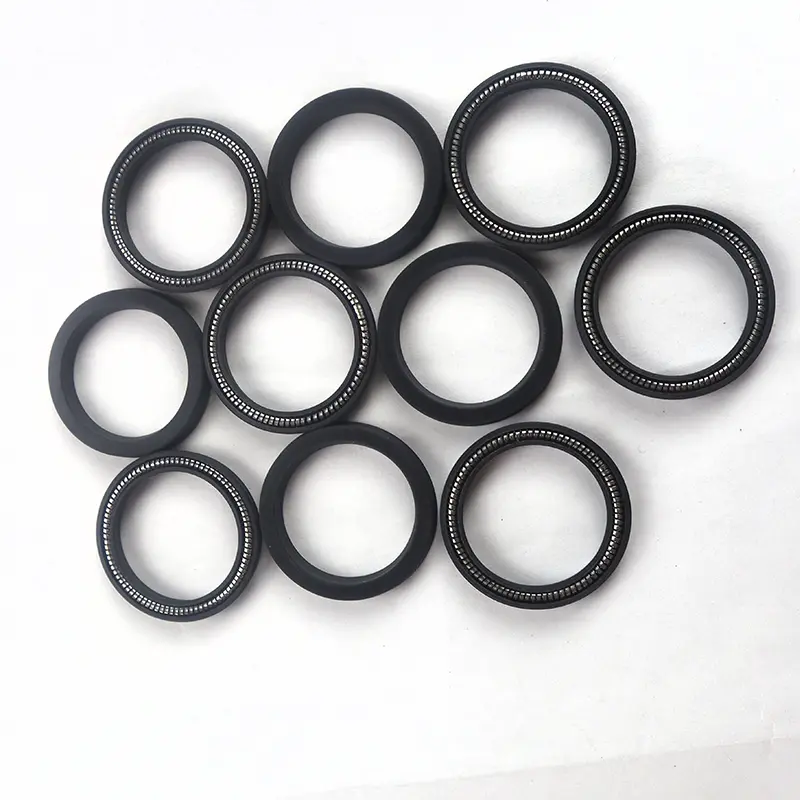

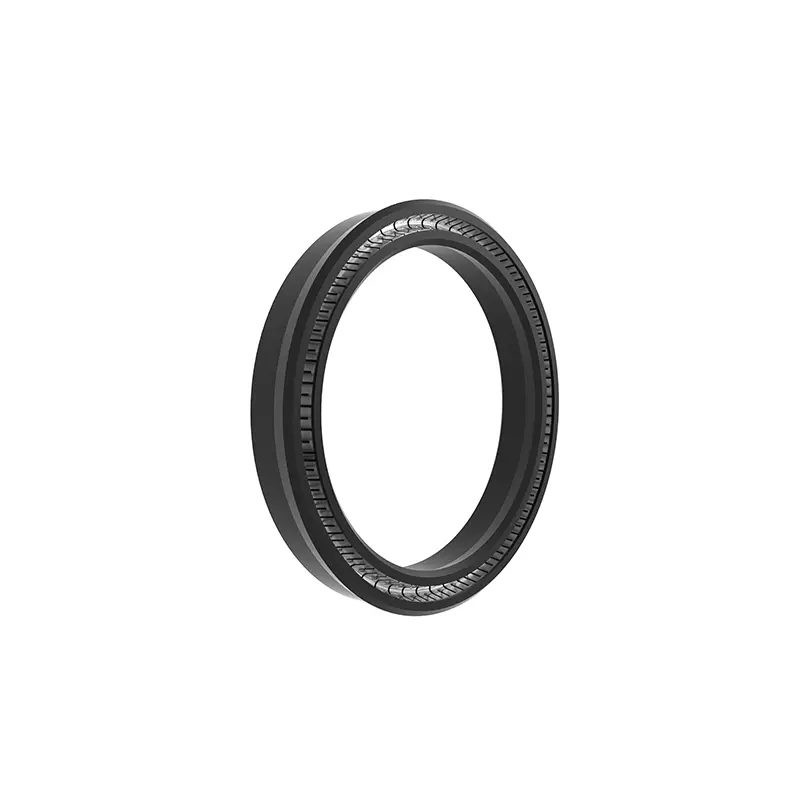

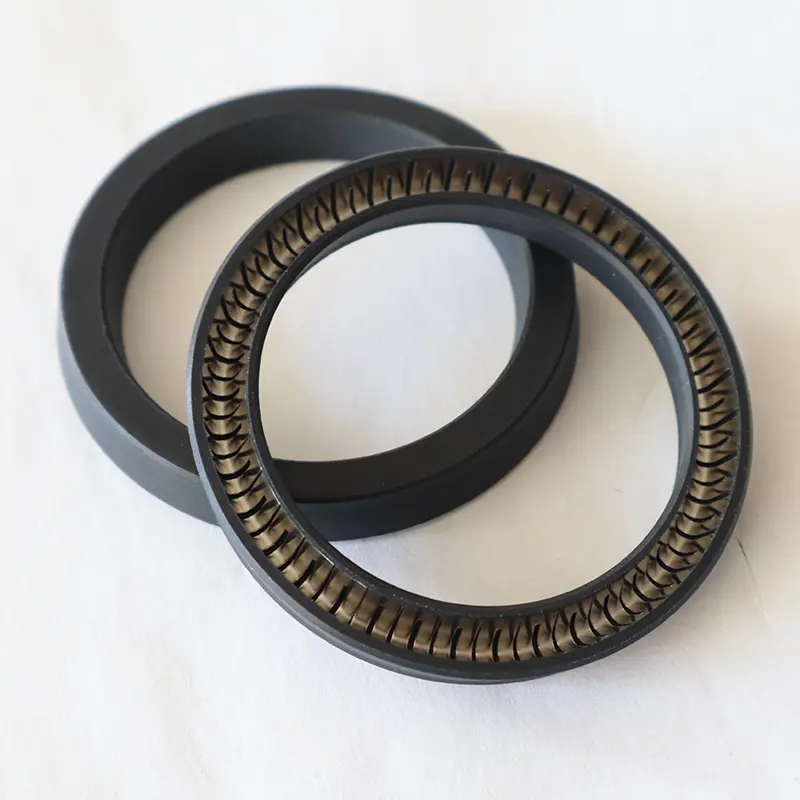

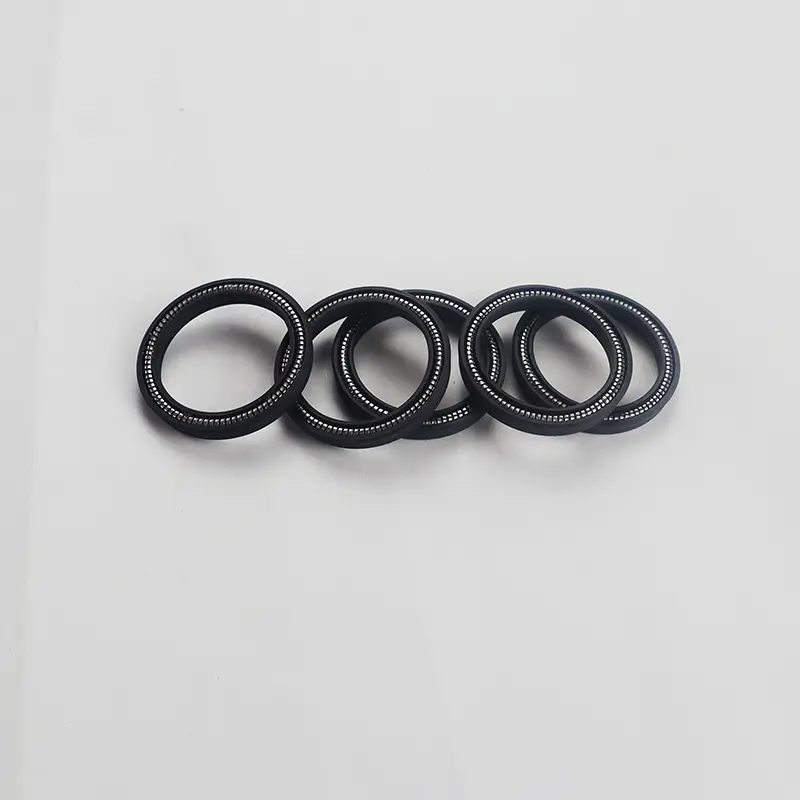

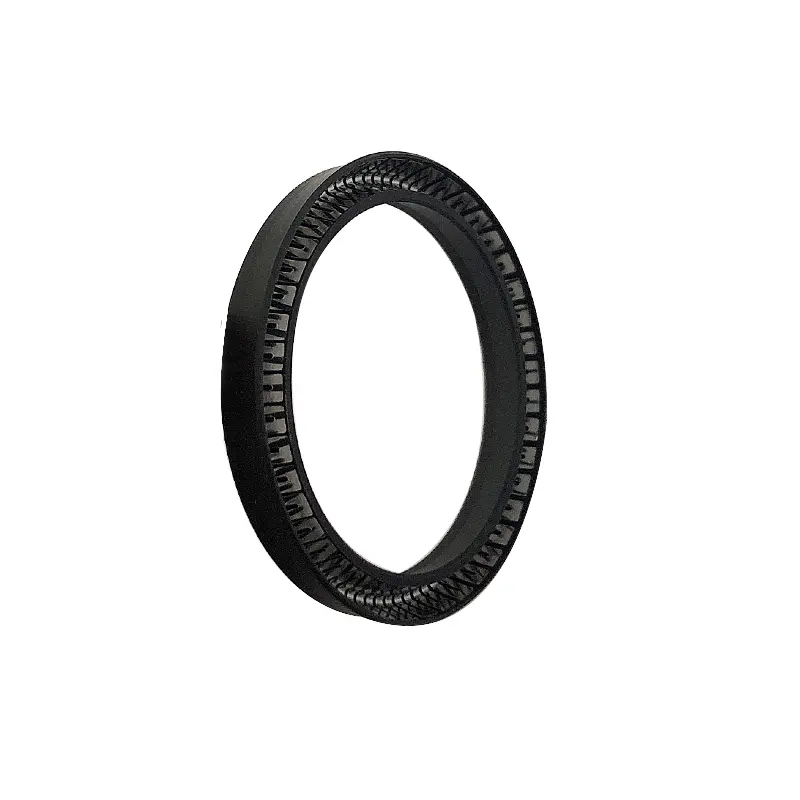

„RC16“ ir „RC65“ kištukų sandarikliai yra sudaryti iš nerūdijančio plieno spyruoklių ir labai funkcinių plastikų. Nerūdijančios plieno spyruoklės gali pasirinkti V formos spyruokles ir O formos spyruokles. Naudojant RC16-B ir RC65-B, būtina pagrįstai pasirinkti atitinkamą elastomero medžiagą.

Abu radialinių spyruoklinių sandariklių modeliai pasižymi dideliu našumu, keičiamumu ir plačiu pritaikomumu. Jie yra tinkami hidraulinei ir pneumatinei įrangai užklijuoti atšiauriomis darbo sąlygomis ir specialia žiniasklaidos aplinka, tokiomis kaip cheminė medžiaga, nafta, energija ir kiti laukai. Nerūdijančio plieno spyruoklė suteikia stabilią radialinę jėgą, užtikrinančią ilgalaikį sandarinimo efektą, o aukšto našumo plastiko ir elastomerų medžiagų derinys yra tinkamas aukšto slėgio, didelio greičio ir korozinei terpei. Standartizuotas griovelio dizainas supaprastina montavimą ir priežiūrą ir sumažina naudojimo sąnaudas.

Produkto funkcijos ir programos:

Bendrosios radialinių pavasario sandariklių bruožai:

1. Gali būti naudojamas stūmokliavimui, besisukančiam (sūpynėms) ir statiniam sandarinimui;

2. Taikoma beveik visiems skysčiams ir cheminėms terpėms;

3. Puikus sandarinimas aukšto ir žemo slėgio ir vakuuminio sandarinimui;

4. Maža trintis, mažas pradinis pasipriešinimas, sklandus judėjimas, jokio šliaužimo;

5. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;

6. Galima pritaikyti įvairias medžiagas, kad būtų galima prisitaikyti prie greitų temperatūros ir įvairių sudėtingų darbo sąlygų pokyčių;

7. Nėra taršos terpei, kai kontaktuojant su maisto ir vaistų cirkuliacija;

8. Gali būti sterilizuotas, beveik nėra saugojimo laikotarpio limitų.

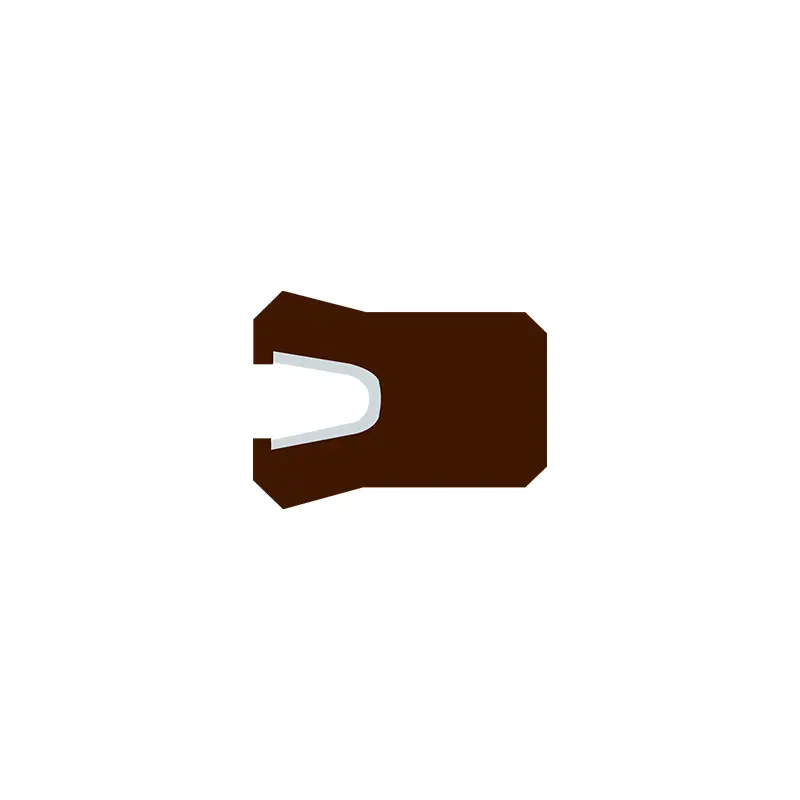

RC16

Taikomos darbo sąlygos

Medžiagos pasirinkimas

1. Atitinkamos O žiedo medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.

2.

3. Nerūdijančio plieno spyruoklės gali būti parinktos iš O formos spyruoklių ir V formos spyruoklių.

Užsakymo pavyzdys

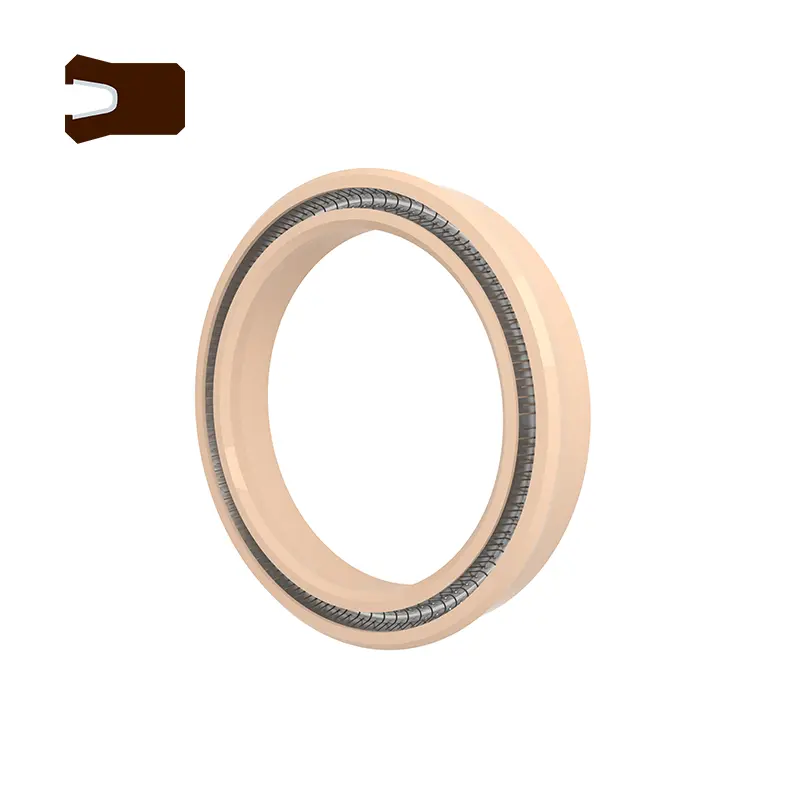

RC16-40-PTFE4+V veleno skersmuo 40, sandarinimo žiedinė medžiaga yra PTFE4, nerūdijančio plieno spyruoklė yra V formos spyruoklė

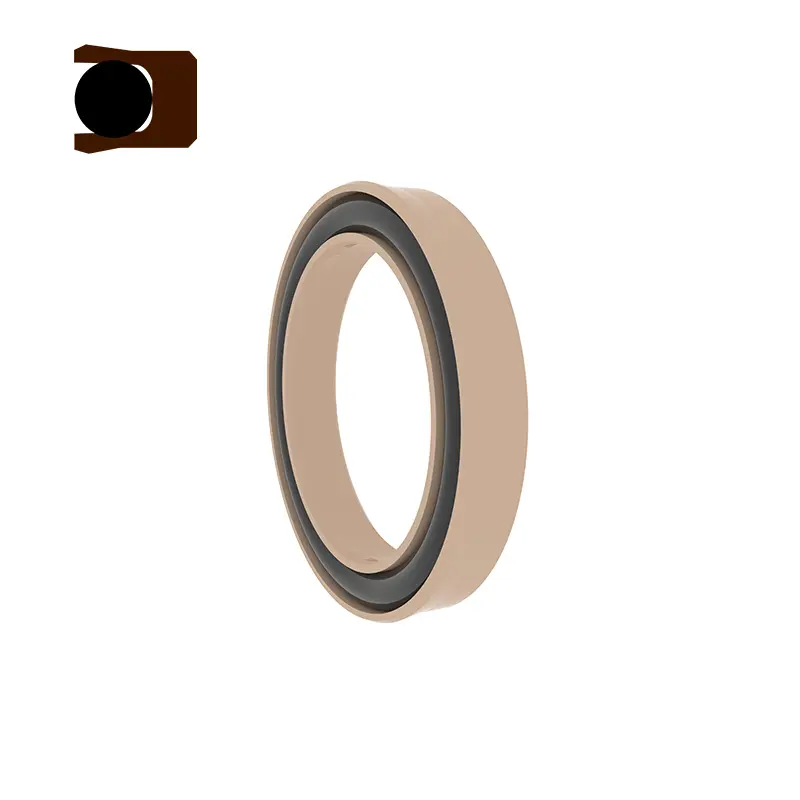

RC16-B-40-PTFE4+R02 veleno skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą-fluorubberį

Specifikacijos parametrų lentelė (yra bet koks dydis parametrų diapazone)

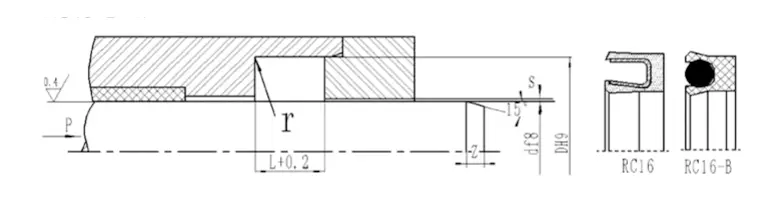

Kepimo sandariklio montavimas: Paprastai naudokite atvirą griovelį, o uždaro griovelio montavimą skaitykite keptuvės sandariklio montavime.

Specifikacijos dydžio lentelė (būtinų specifikacijų nėra šioje lentelėje, susisiekite su mūsų įmone, mes galime tiekti produktus iki 1600 mm.)

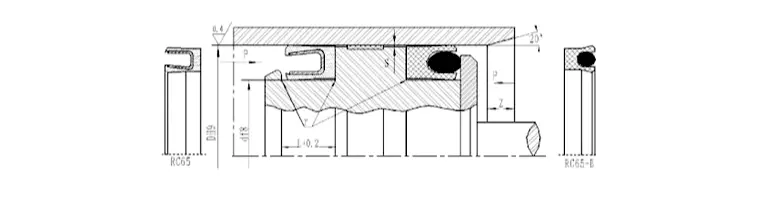

RC65

Taikomos darbo sąlygos

1. Atitinkamos O žiedo medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.

2.

3. Nerūdijančio plieno spyruoklės gali būti parinktos iš O formos spyruoklių ir V formos spyruoklių.

Užsakymo pavyzdys

RC65-40-PTFE4+V cilindro skersmuo 40, sandarinimo žiedinė medžiaga yra PTFE4, nerūdijančio plieno spyruoklė yra V formos spyruoklė

RC65-B-40-PTFE4+R02 Cilindro skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą yra fluororuberis

Specifikacijos parametrų lentelė (yra bet koks dydis parametrų diapazone)
