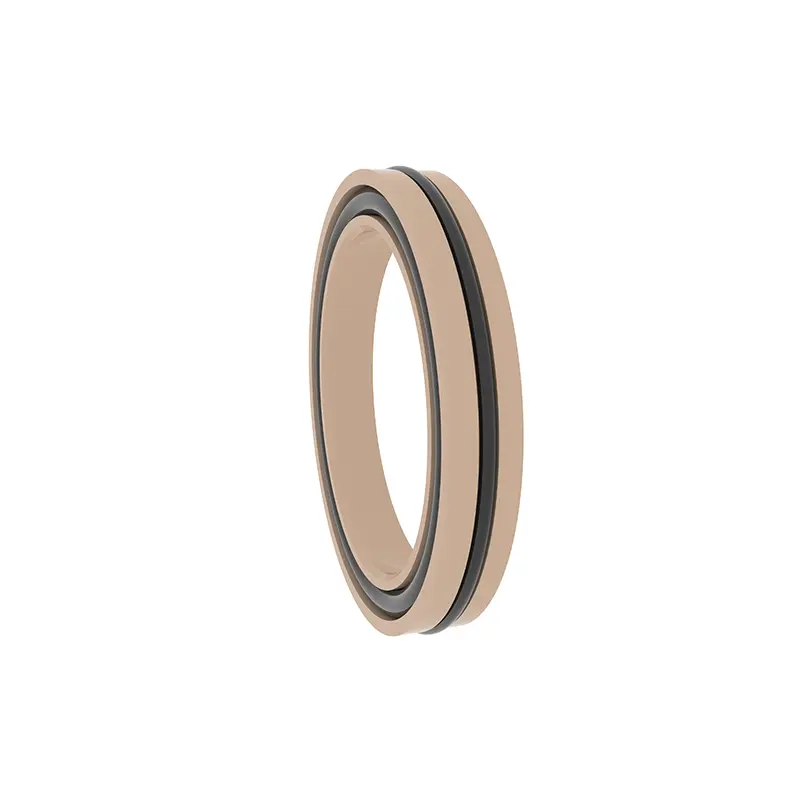

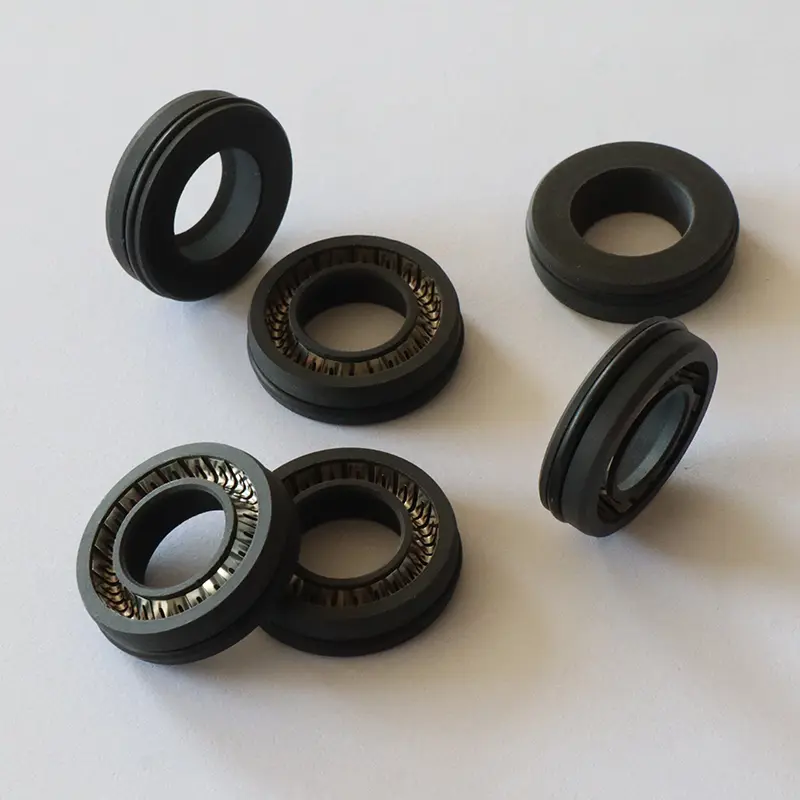

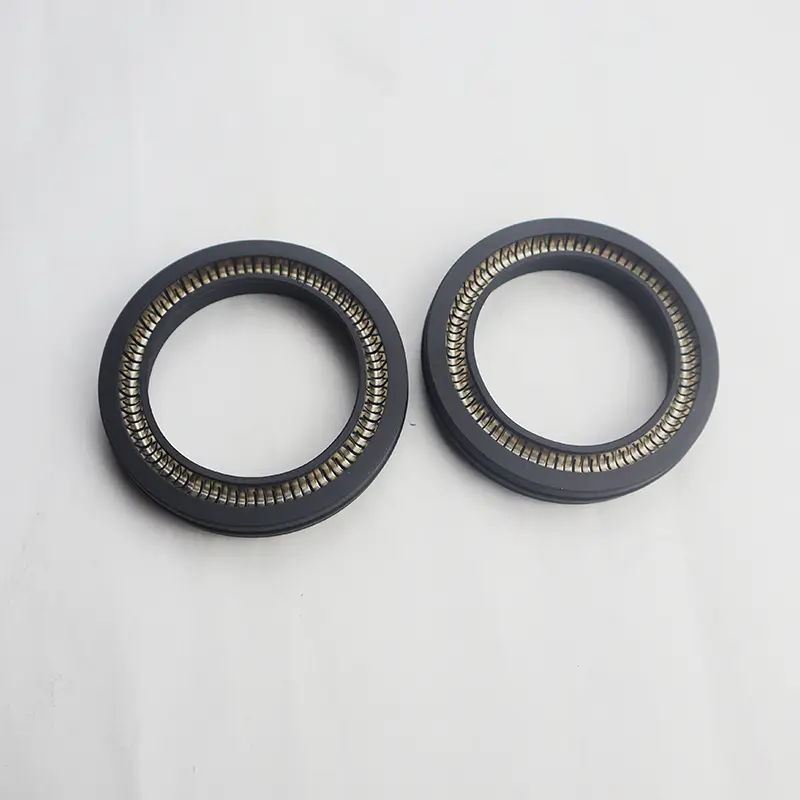

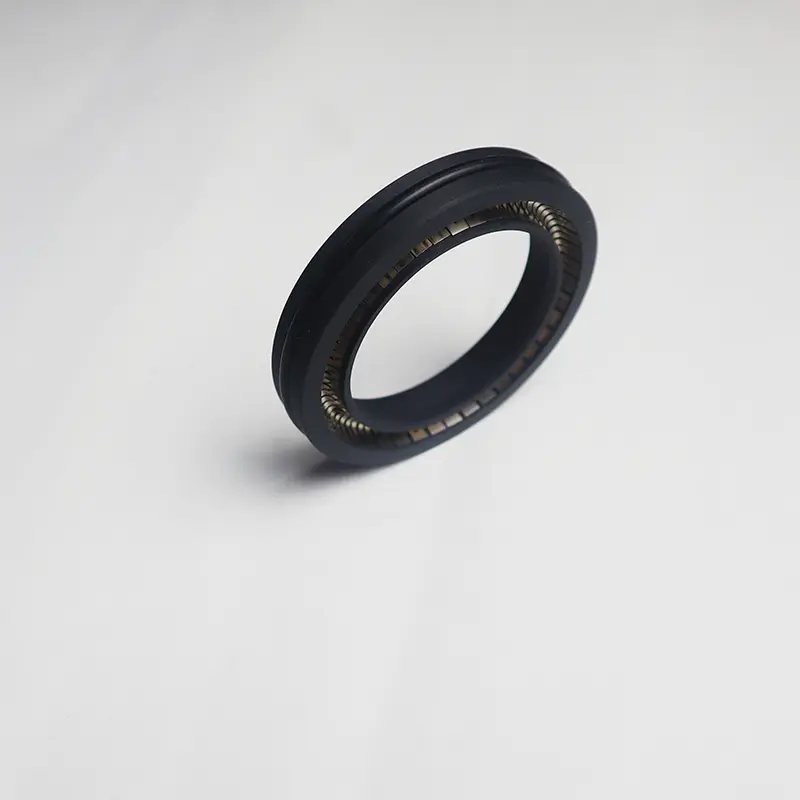

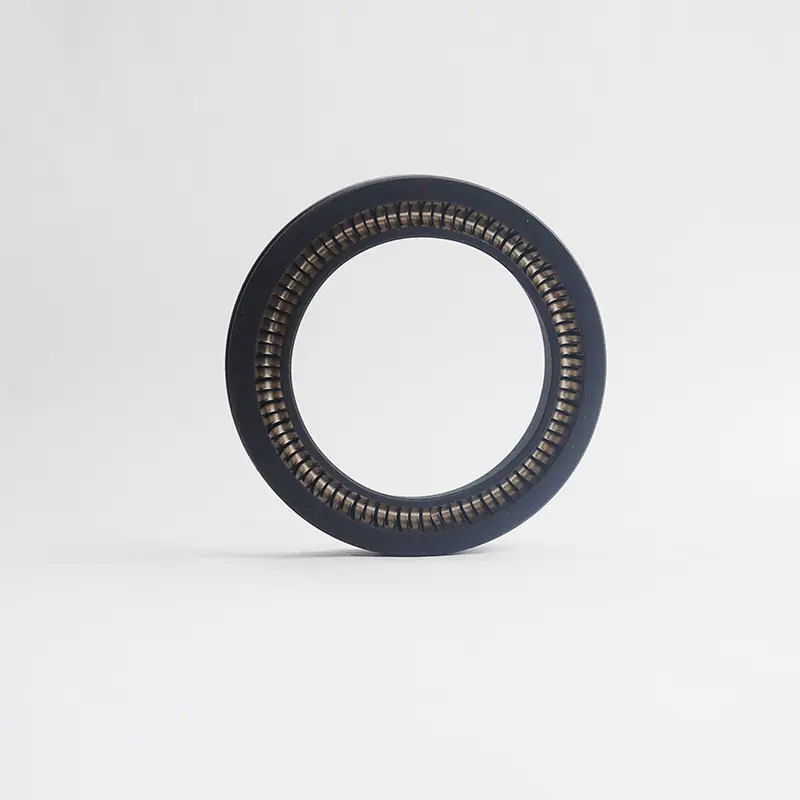

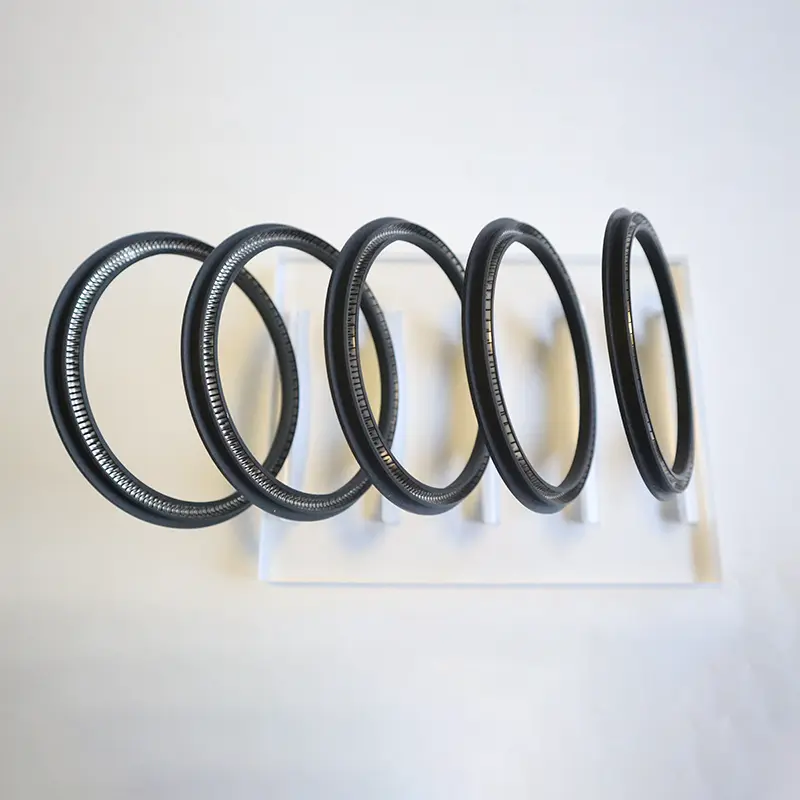

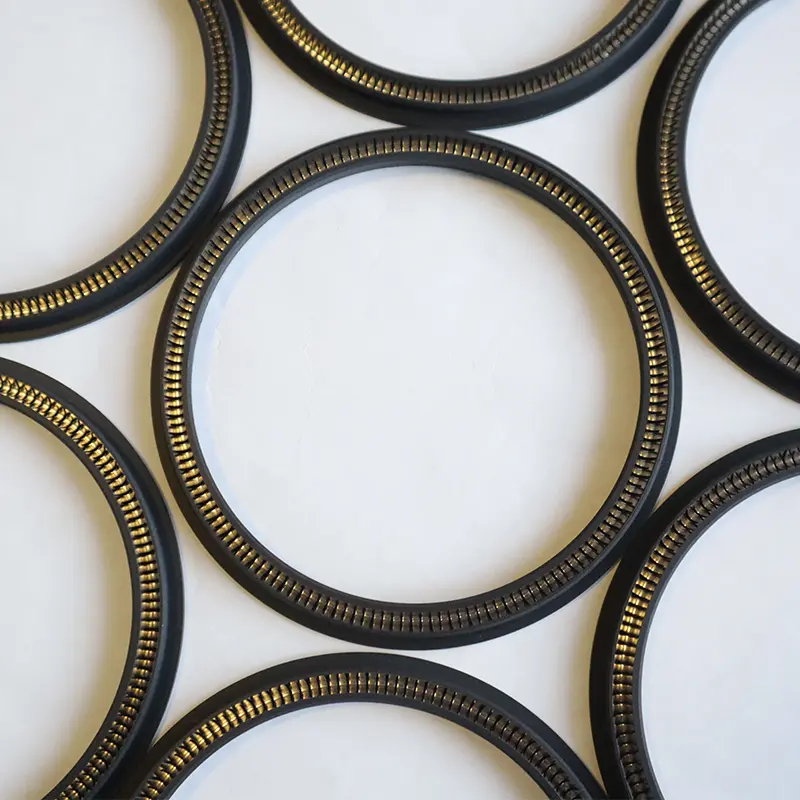

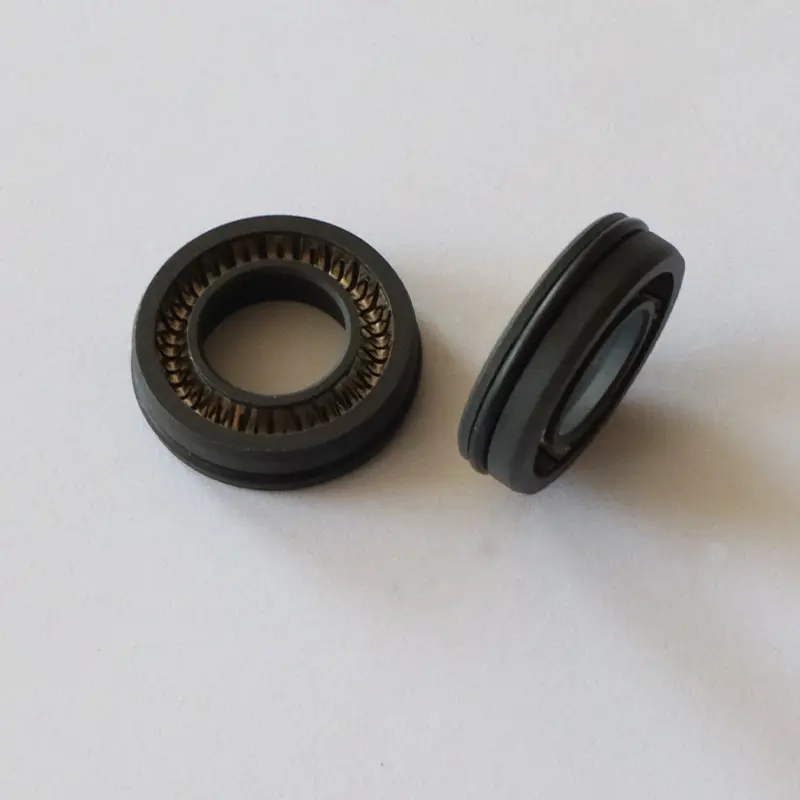

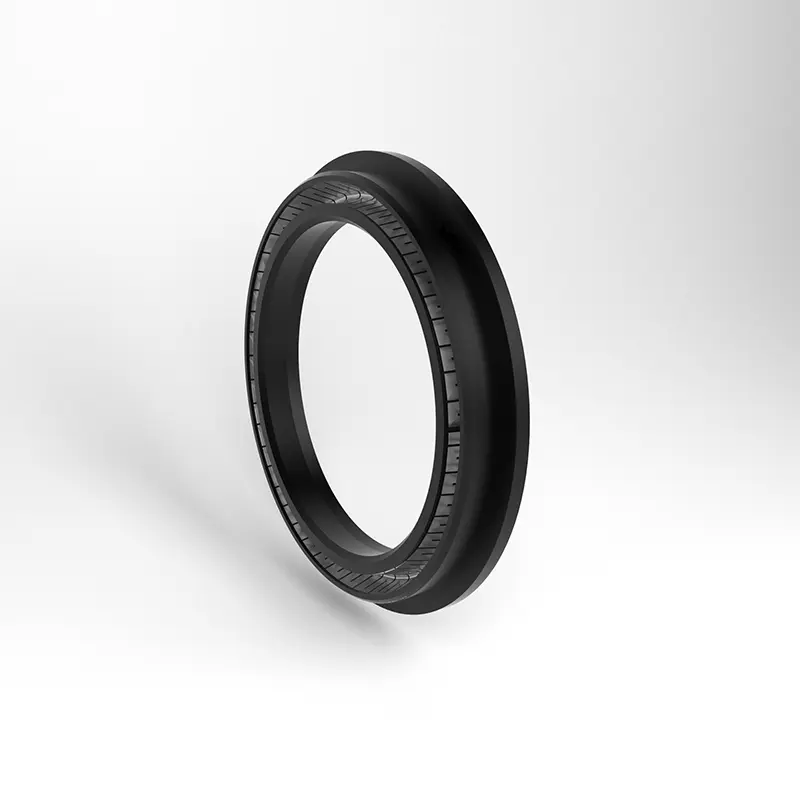

Spyruoklinė sandariklis besisukančiam velenui yra vienas iš ruonių, kuriuos sukūrė Ruichen Seals. Be to, mes turime daugybę kitų rūšių ruonių ir įvairių skirtingų sandarinimo medžiagų. Tiksliau, mes turime savo vidinį modelį, kad galėtume juos pavadinti. Toliau pateikiami du modeliai: RC2055 ir RC2056.

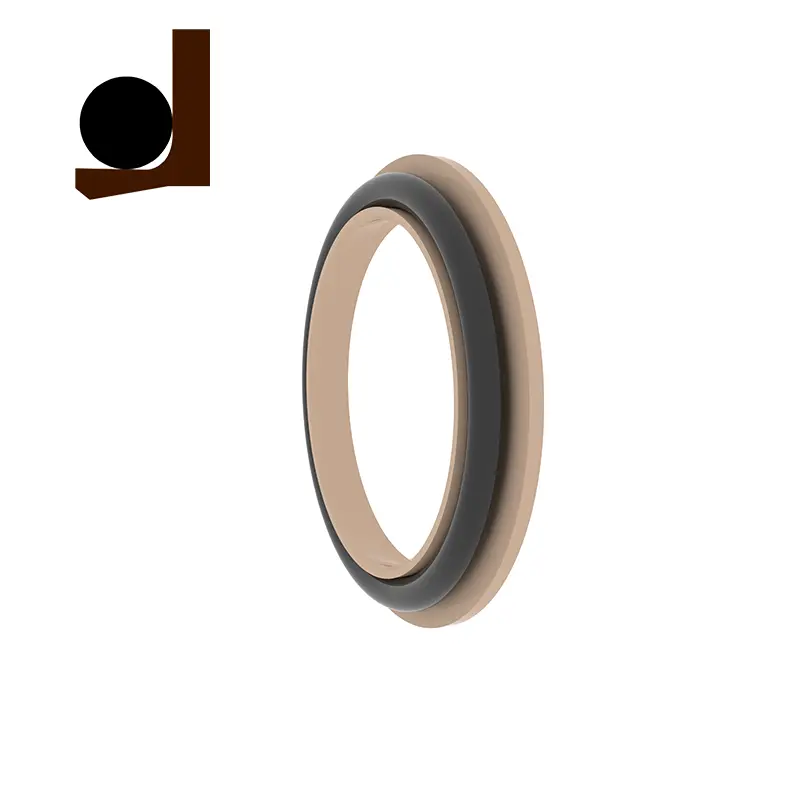

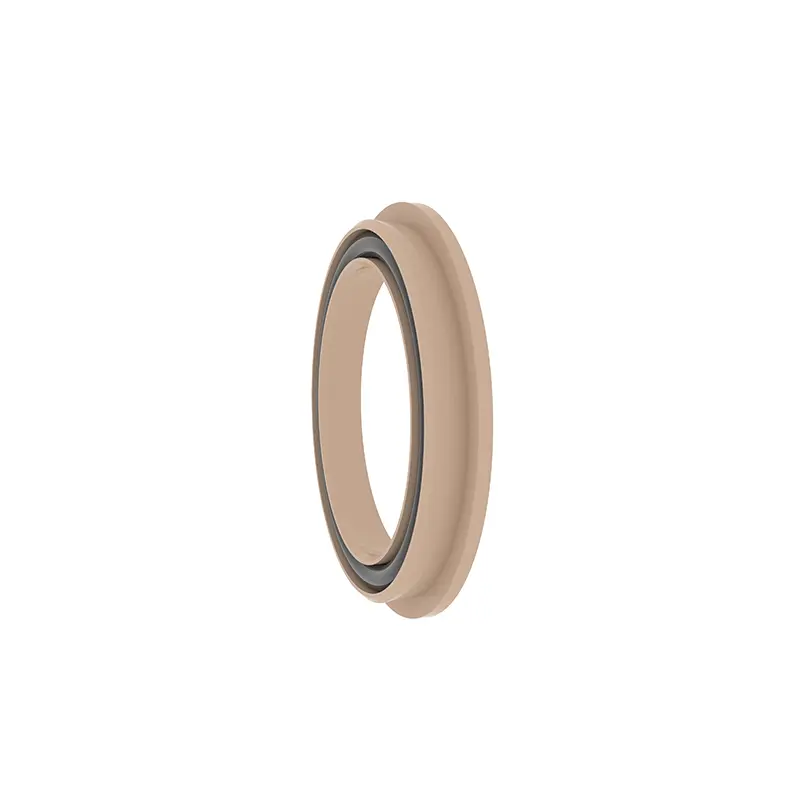

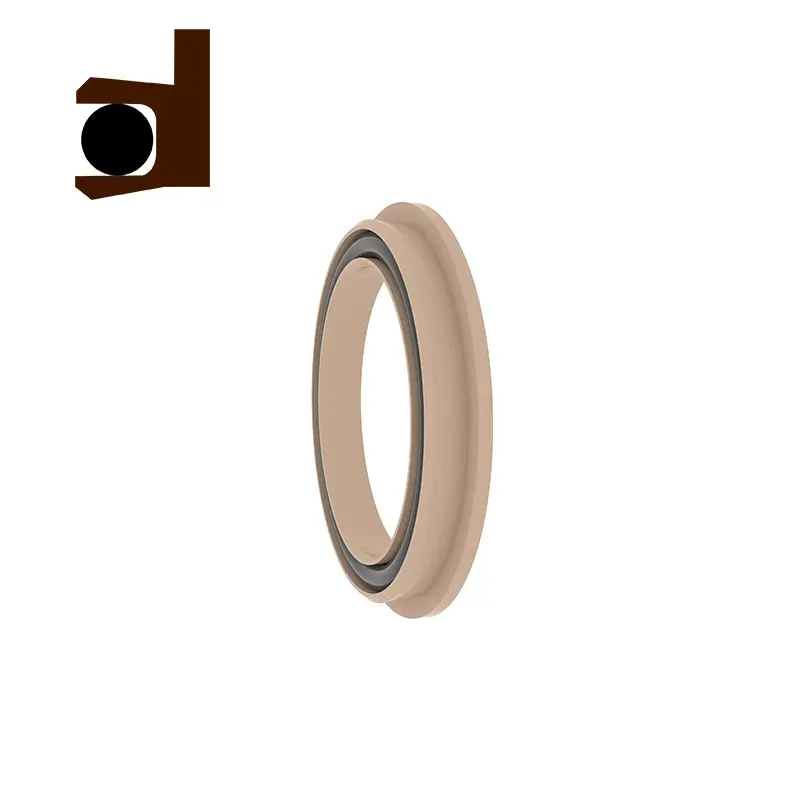

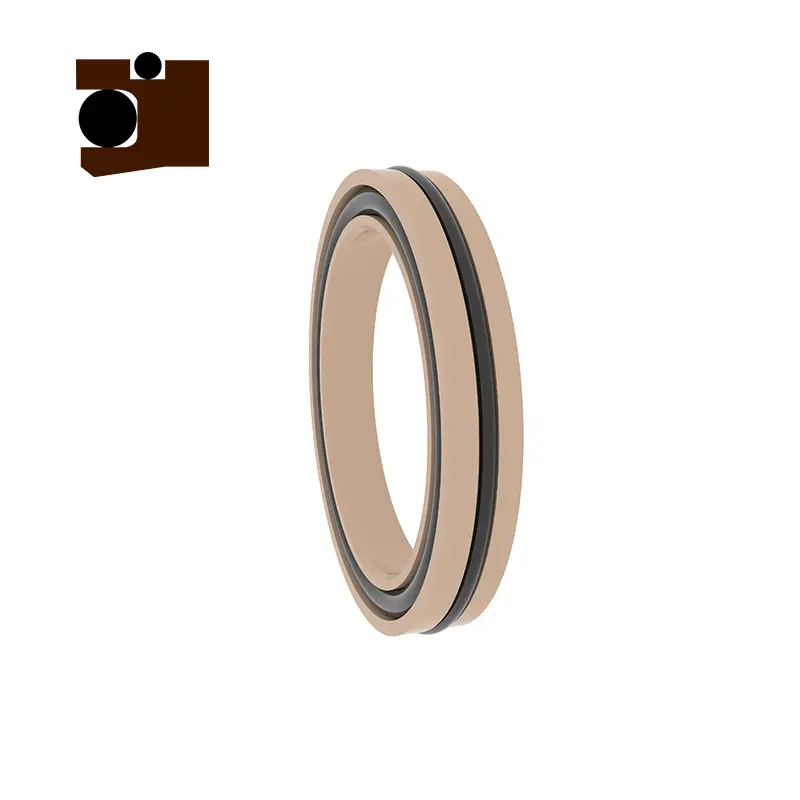

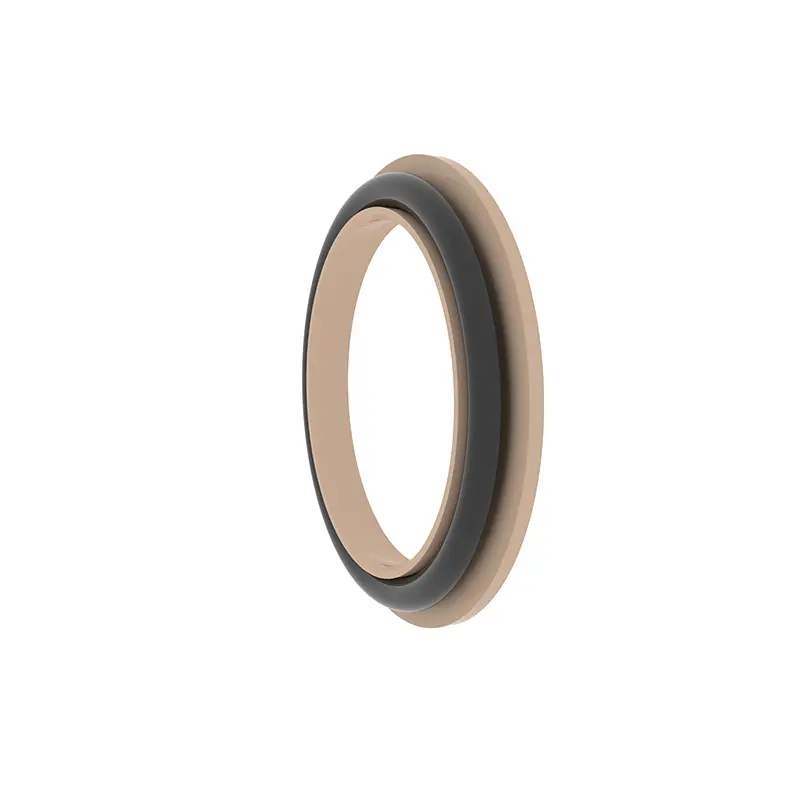

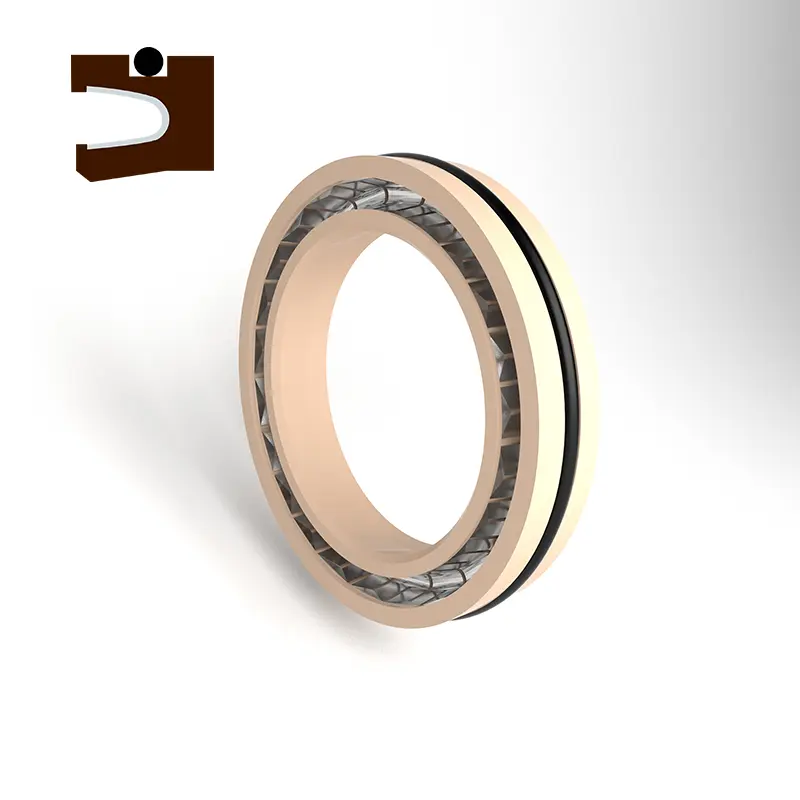

RC2055 ir RC2056 yra sukamieji panorės, RC2055-B yra sukamas danties sandariklis, RC2056-B yra sukamas Y formos kombinuotas sandariklis, o RC2055-C yra sukamojo Y formos kombinuotas sandariklis. Skirtingi tos pačios serijos modeliai turi tas pačias griovelio charakteristikas ir yra keičiami. Visa spyruoklinio sandariklio serija besisukančiam velenui yra tinkama vienkrypčiam slėgiui didelės funkcijos sandarikliams, taikomiems besisukantiems velenams. Tarp jų RC2055 ir RC2056 yra sudaryti iš nerūdijančio plieno spyruoklių ir aukštos funkcijos plastikų. Naudojant RC2055-B, RC2056-B ir RC2055-C, būtina pagrįstai pasirinkti atitinkamą elastomero medžiagą.
Produkto funkcijos ir programos:
Produkto savybės:
Nerūdijančio plieno spyruoklės ir aukštos funkcijos plastiko derinys pasižymi puikiu sandarinimo efektyvumu ir ilgaamžiškumu.
Kiekvienos serijos griovelių dizainas yra tas pats, kuris gali būti keičiamas ir lanksčiai pritaikytas skirtingoms darbo sąlygoms.
Į spyruoklę įterpti į spyruoklinį sandariklį besisukančiam velenui yra tinkami besisukančiam velenui vienpusio slėgio sandarinimui, kad būtų patenkinti įvairūs pramonės poreikiai.
RC2055-B, RC2055-C ir RC2056-B palaiko atitinkamų elastomerų medžiagų pasirinkimą pagal darbo sąlygas, kad būtų pagerintas pritaikomumas.
Programos scenarijai:
Besisukantis veleno vienpusis slėgio sandariklis, tinkamas pramoninei įrangai, inžinerinėms mašinoms, hidraulinėms sistemoms ir kt.
Aukštos funkcijos sandarinimo reikalavimai, tokie kaip naftos chemijos produktai, energijos įranga, sunkiosios mašinos ir kt.
Techniniai pranašumai:
Nerūdijančio plieno spyruoklės suteikia stabilią radialinę jėgą, kad būtų užtikrintas ilgalaikis sandarinimo efektas.
Aukštos funkcijos plastiko ir elastomerų medžiagų derinys tinka aukšto slėgio ir didelio greičio darbo sąlygoms.
„Groove“ keičiamas dizainas supaprastina montavimą ir priežiūrą ir sumažina naudojimo sąnaudas.
Naudojimo pasiūlymai:
Pasirinkite tinkamą sandarinimo modelį ir elastomero medžiagą pagal konkrečias darbo sąlygas.
Įsitikinkite, kad diegiant griovelį yra švarus, kad būtų išvengta antspaudo pažeidimo.

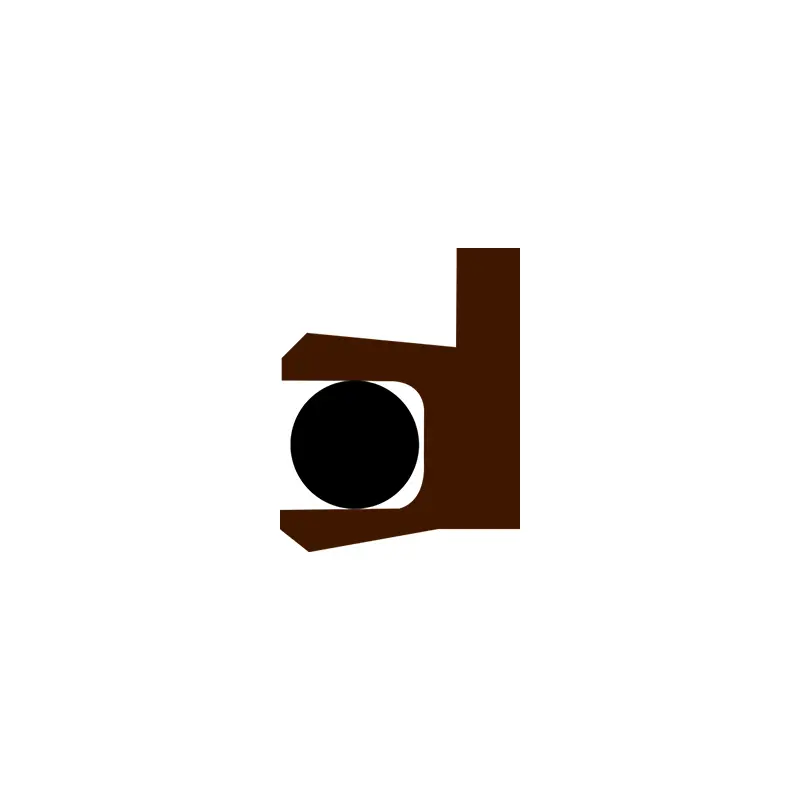

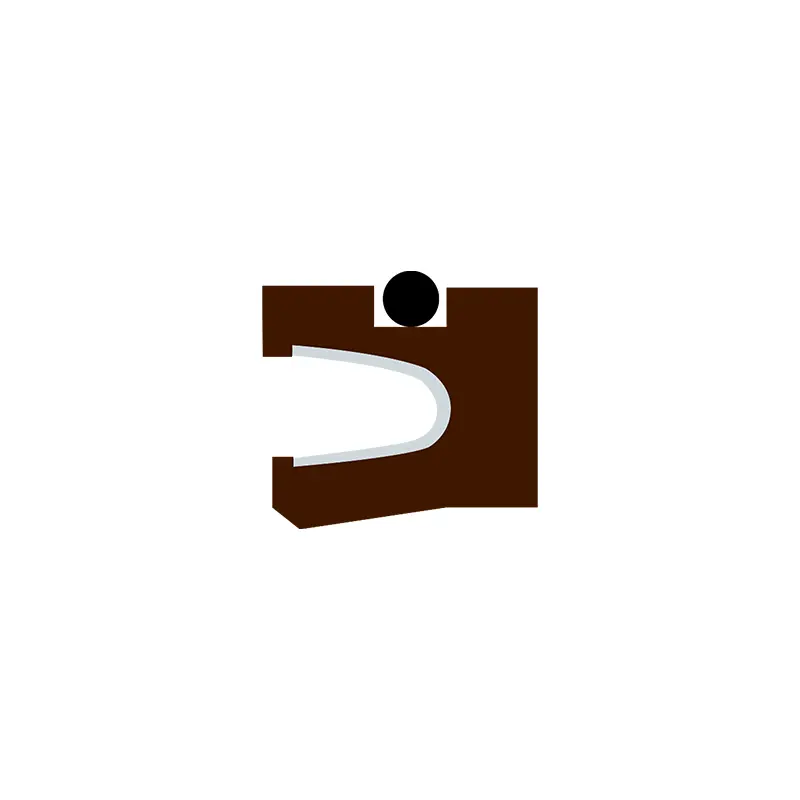

RC2055
Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Spaudimas (MPA) | Temperatūra (℃) | Greitis (m/s) | Vidutinis | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Beveik visos skystos ir dujų laikmenos |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Medžiagos pasirinkimas
1. Galima pasirinkti atitinkamas O žiedo medžiagas: RO1 Nitrilo guma (NBR), RO2 Fluororubber (FKM) ir kt.
2.
3. Nerūdijančio plieno spyruoklė: V formos spyruoklė.
Užsakymo pavyzdys
RC2055- 40-PTFE4+V veleno skersmuo 40, sandarinimo žiedinė medžiaga yra PTFE4, nerūdijančio plieno spyruoklė yra V formos spyruoklė
RC2055-B-40-PTFE4+R02 veleno skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą-fluorubberį
RC2055-C-40-PTFE4+R02 Veleno skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą yra fluororuberis

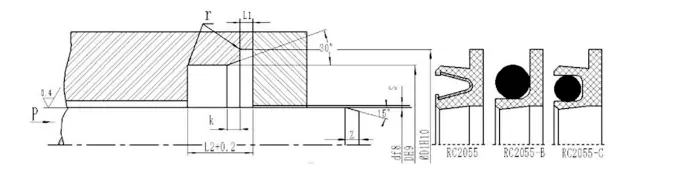

Specifikacijos parametrų lentelė (visos parametrų diapazono specifikacijos yra prieinamos)
| Strypo skersmens diapazonas D F8 | Griovelio skersmuo DH9 | Griovo skersmuo D1H10 | Krašto gylis L1 | Griovo plotis L | Importuoti „Chamfer“ k | Radialinis klirensas S Maks | „Chamfer“ ilgis | r maks | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Pastaba: Rekomenduojama, kad besisukančio veleno paviršiaus kietumas turėtų būti HRC ≥ 58.

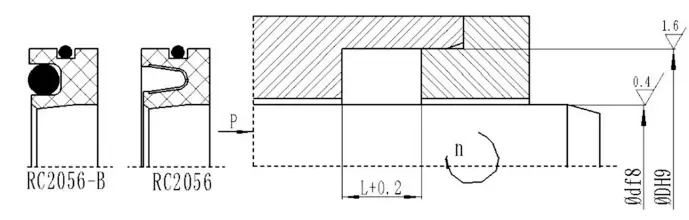

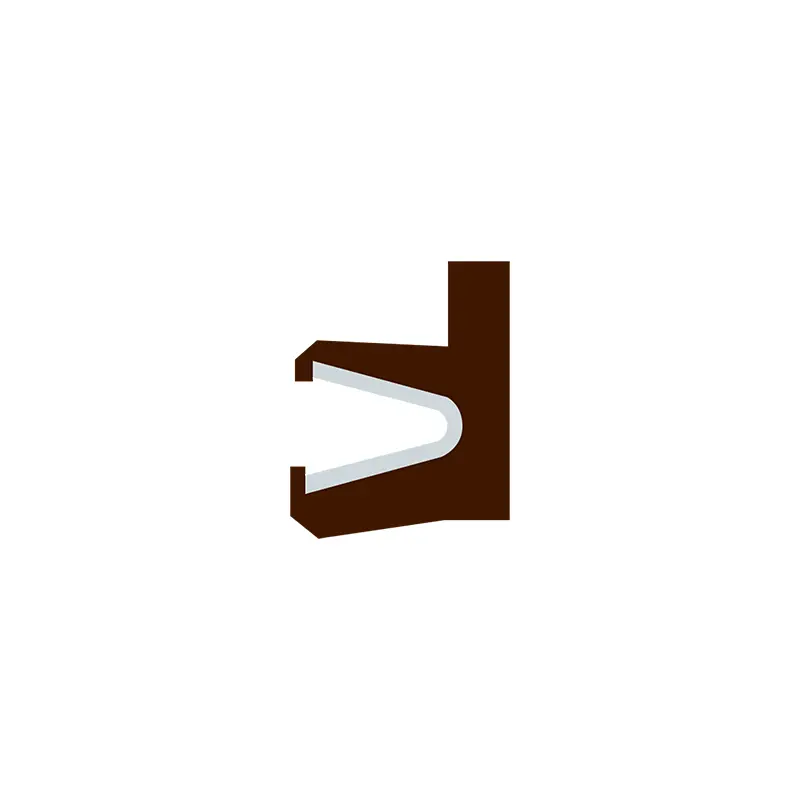

RC2056
Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Spaudimas (MPA) | Temperatūra (℃) | Greitis (m/s) | Vidutinis | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Beveik visos skystos ir dujų laikmenos |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Medžiagos pasirinkimas
1. Galima pasirinkti atitinkamas O žiedo medžiagas: RO1 Nitrilo guma (NBR), RO2 Fluororubber (FKM) ir kt.
2.
3. Nerūdijančio plieno spyruoklė: V formos spyruoklė.
Užsakymo pavyzdys
RC2056-40*62*8-PTFE4+V D*D*L, sandarinimo žiedo medžiaga yra PTFE4, o nerūdijančio plieno spyruoklė yra V formos spyruoklė
RC2056-B-40*62*8-PTFE4+R02 D*D*L, sandarinimo žiedo medžiaga yra PTFE4, o atitinkamas O žiedas yra fluororuberis
