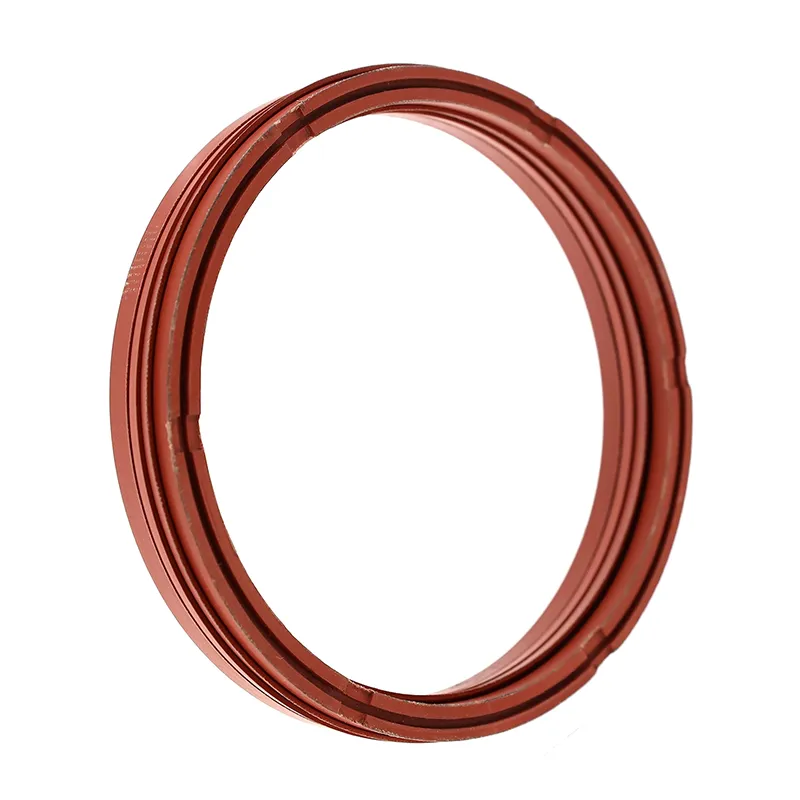

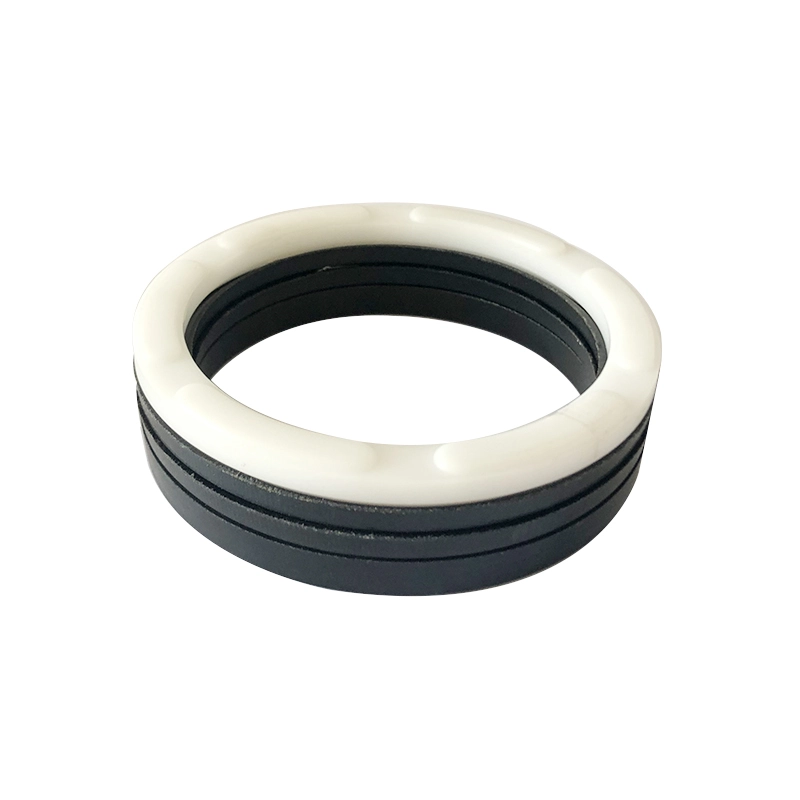

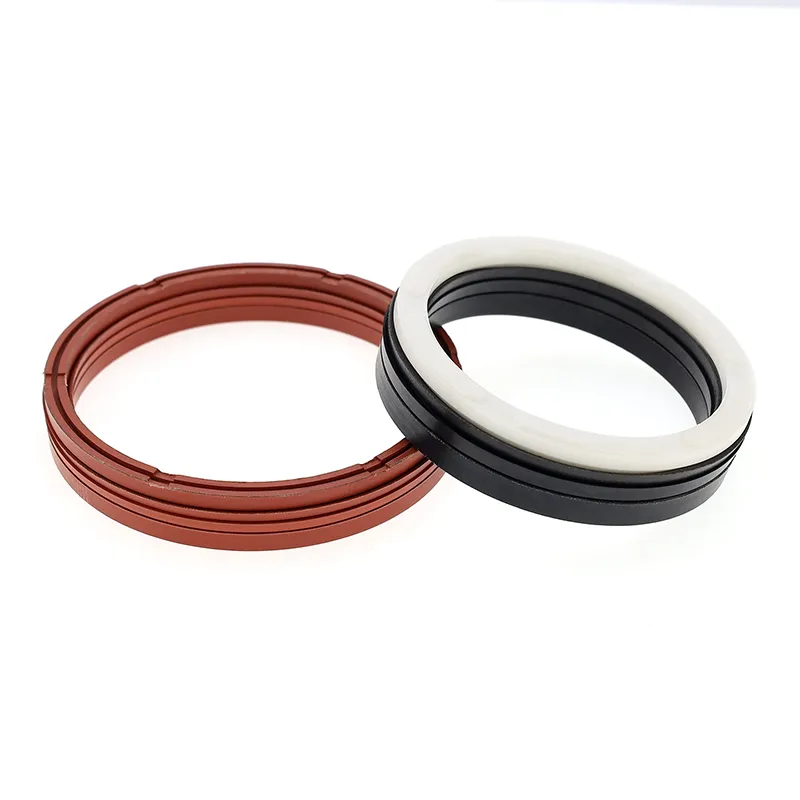

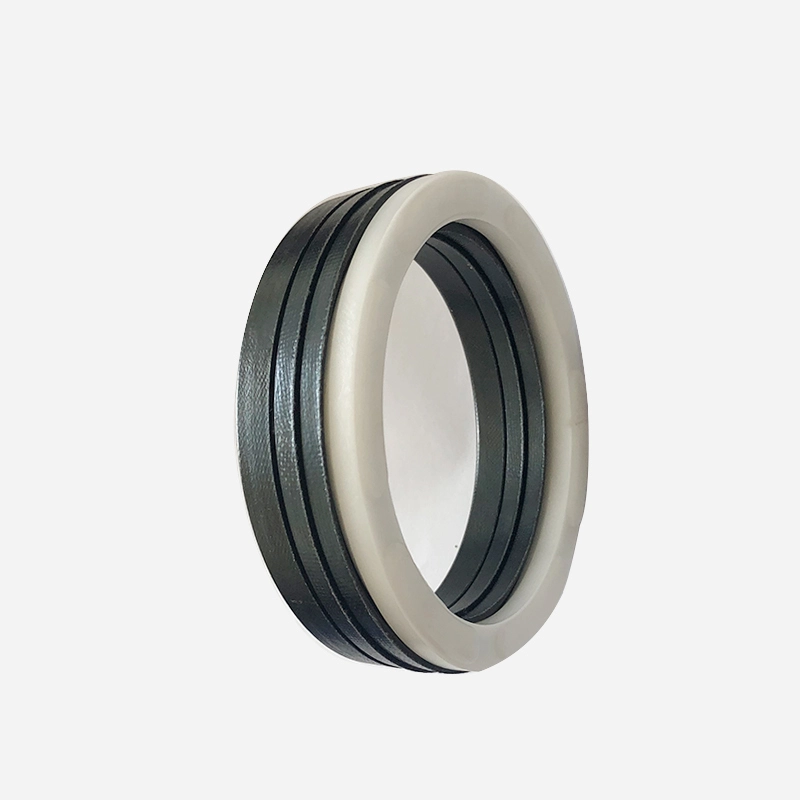

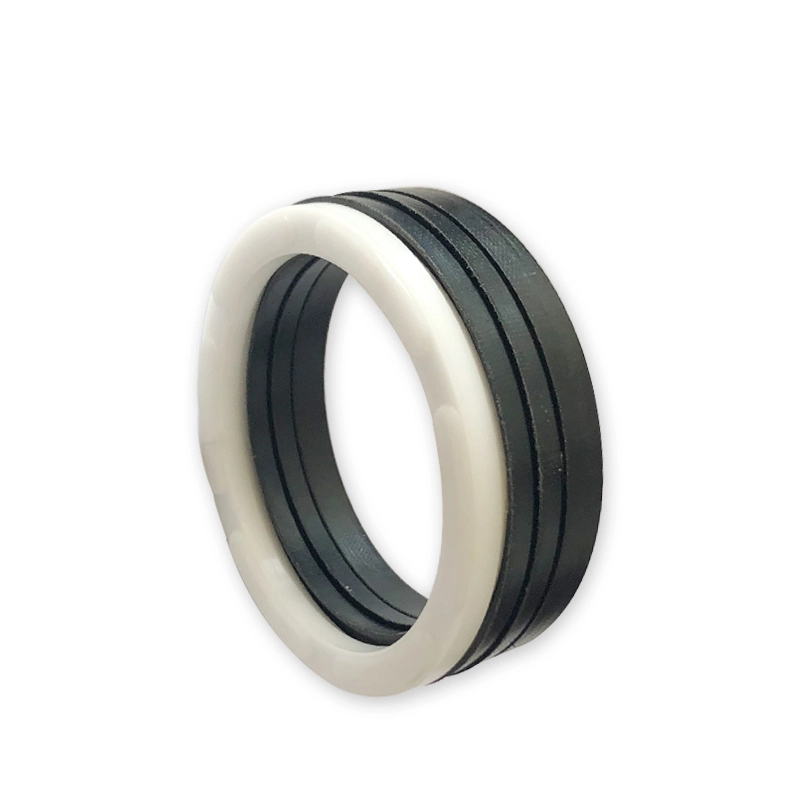

„Heavy-Duty V-Set Seal“ sudaro V formos sandarinimo žiedų rinkinys, suspaudimo žiedas ir atraminis žiedas. Jis tinka vienkrypčiai slėgio sandarinimui stūmoklinės hidraulinės sistemos įrenginiuose. Montuojant turi būti naudojamas tepalas, suderinamas su sandarinimo medžiaga. Jo negalima montuoti integruotuose (uždaruose) korpusuose. Jis skirtas stūmoklių sandarinimui esant vidutinei ir didelei apkrovai.
1. Galimas platus medžiagų asortimentas, leidžiantis optimaliai pritaikyti įvairioms reikmėms.
2. Tinka naudoti atšiauriomis eksploatavimo sąlygomis, prisitaiko prie beveik visų laikmenų ir sudėtingų sąlygų.
3. Ilgas tarnavimo laikas, tinka tepimui be alyvos (pasirinkus tinkamą medžiagą).
4. Reguliuojamas sandarinimo efektyvumas: ašinį matmenį galima reguliuoti pridedant arba nuimant V formos žiedus.
5. Veiksmingas net esant prastai sandarinimo paviršiaus kokybei.
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
|||
|
≤60 |
-30 ~ + 100 (nitrilo guma arba nitrilo audinio guma) |
-20 ~ + 200 (fluoro gumos arba fluoro gumos audinys) |
-100~+260 (PTFE) |
≤0,5 (guma arba audiniu sutvirtinta guma) |
≤15 (PTFE) |
Beveik visos laikmenos (pasirinkite tinkamą medžiagų derinį) |
1. Slėgio žiedo medžiagos: PTFE, nitrilo audinys, fluoro gumos audinys, nailonas, polioksimetilenas
2. V formos žiedo medžiagos: PTFE, nitrilo kaučiukas, nitrilo audinys, fluoro guma, fluoro gumos audinys
3. Atraminio žiedo medžiagos: nitrilo audinys, fluoro gumos audinys, nailonas, polioksimetilenas, PTFE
|
modelis |
Medžiagos |
Taikomas diapazonas |
Sandarinimas |
|
RCEK-A |
V formos žiedas: NBR audinys, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE |
Normali temperatūra, aukštas slėgis |
Gerai |
|
RCEK-B |
V formos žiedas: FKM audinys, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE |
Aukšta temperatūra, aukštas slėgis |
Gerai |
|
RCEK-C |
V formos žiedas: NBR, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE |
Normali temperatūra, vidutinis ir žemas slėgis |
Puikiai |
|
RCEK-D |
V formos žiedas: FKM, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE |
Aukšta temperatūra, vidutinis ir žemas slėgis |
Puikiai |
|
RCEK-E |
V formos žiedas: NBR ir NBR audinio derinys, slėgio žiedas, atraminis žiedas: NBR audinys / PA / POM / PTFE |
Normali temperatūra, vidutinis ir aukštas slėgis |
Puikiai |
|
RCEK-F |
V formos žiedas: FKM ir FKM audinio derinys, slėgio žiedas, atraminis žiedas: FKM audinys / PTFE |
Aukšta temperatūra, vidutinis ir aukštas slėgis |
Puikiai |
|
RCEK-G |
V formos žiedas, slėgio žiedas, atraminis žiedas: PTFE1/PTFE2/PTFE3/PTFE4 |
Aukštos temperatūros ir aukšto slėgio ėsdinančios medžiagos |
Sąžininga |
|
RCEK-H |
V formos žiedas: PU, slėgio žiedas, atraminis žiedas: PU/PA/POM/PTFE |
Normali temperatūra, vidutinis ir aukštas slėgis |
Puikiai |
|
Užsakyti modelį RCEK-A-120×95x25.3 Modelis-cilindro skersmuo x griovelio dugno skersmuo x griovelio plotis |
|||
