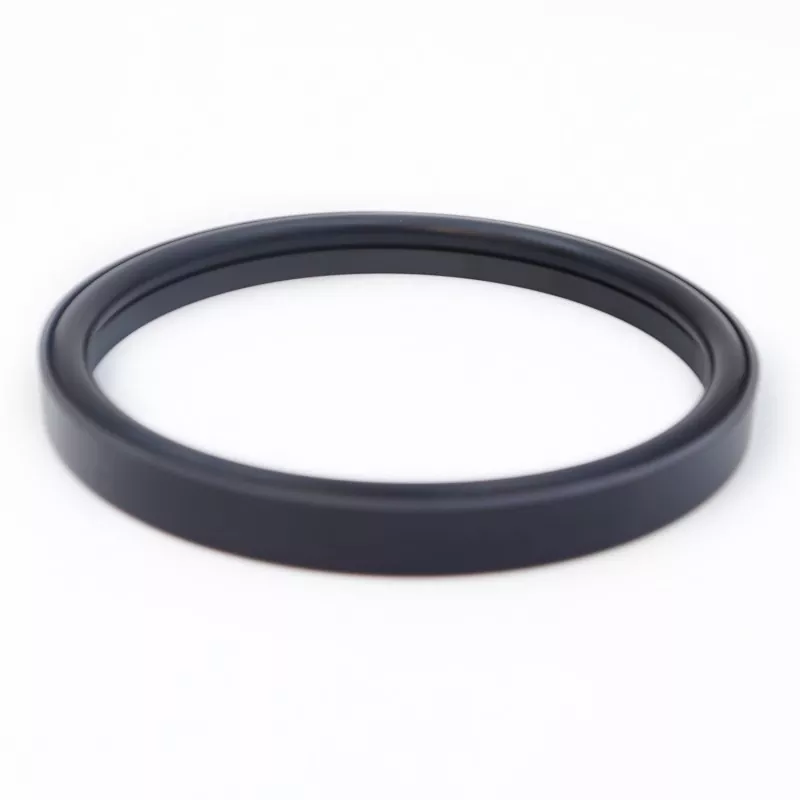

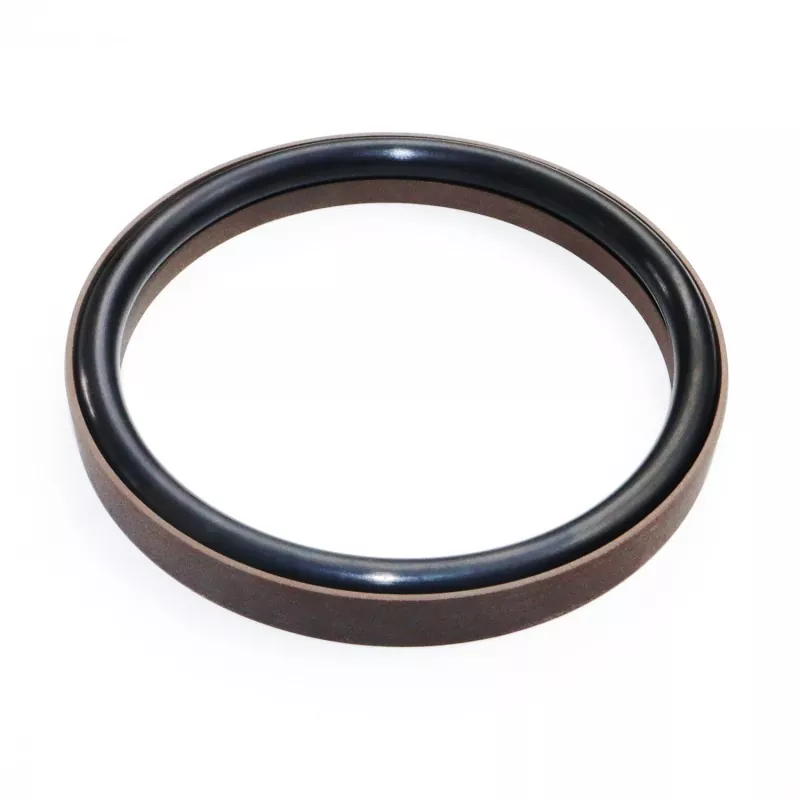

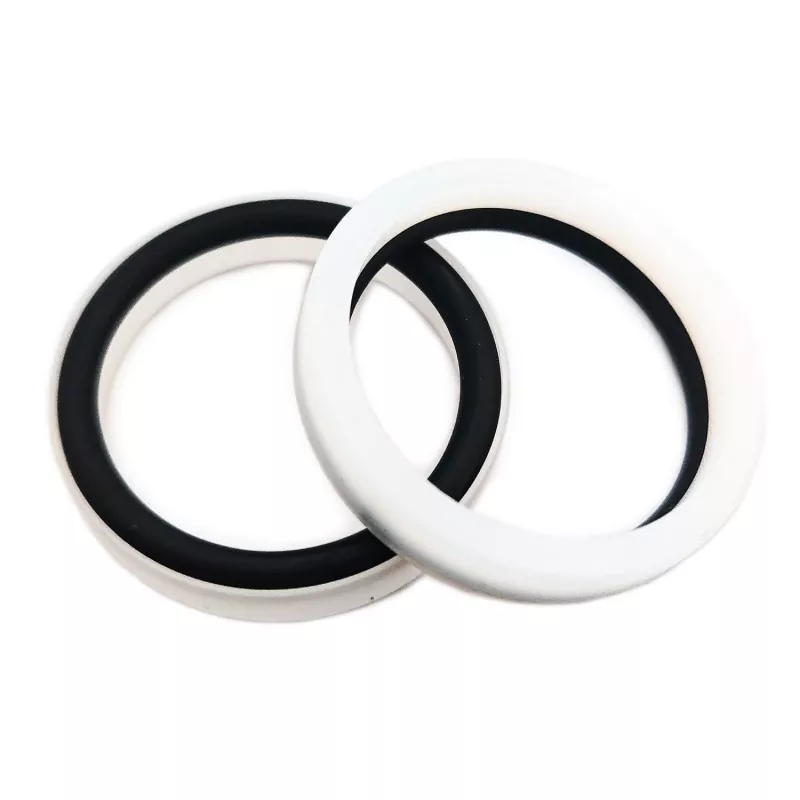

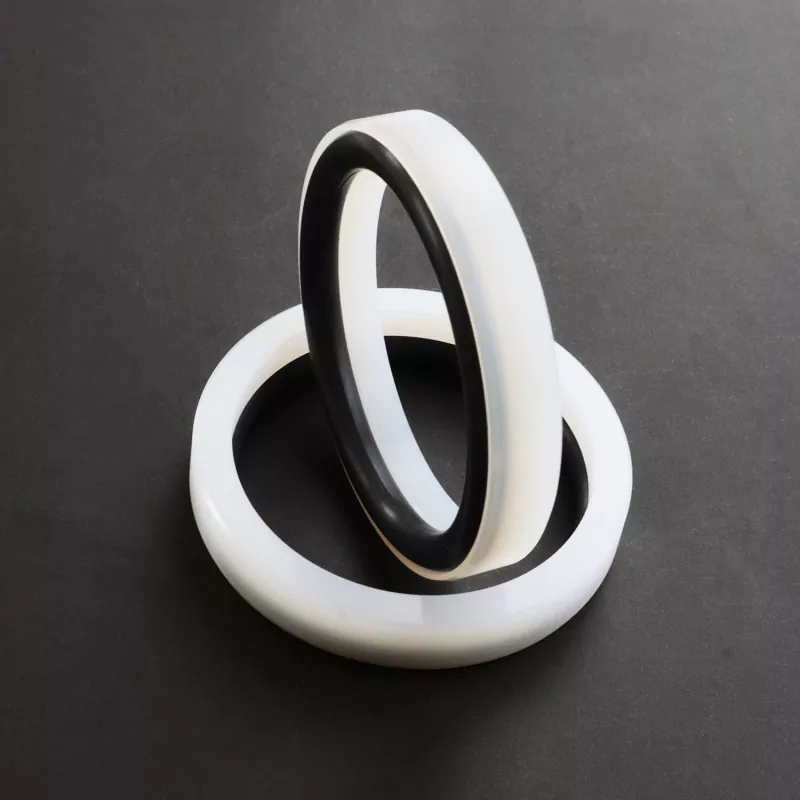

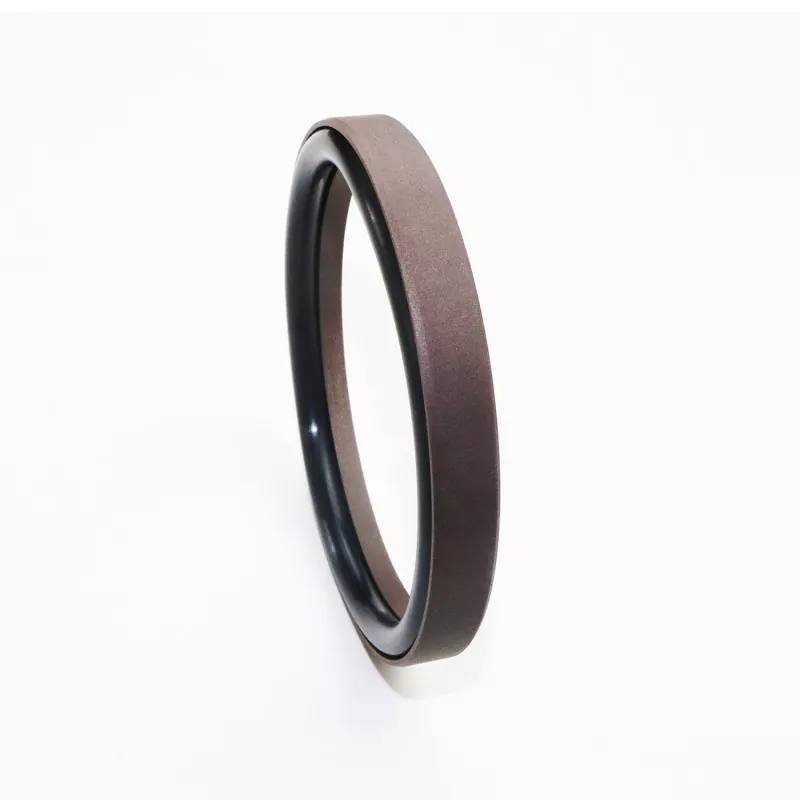

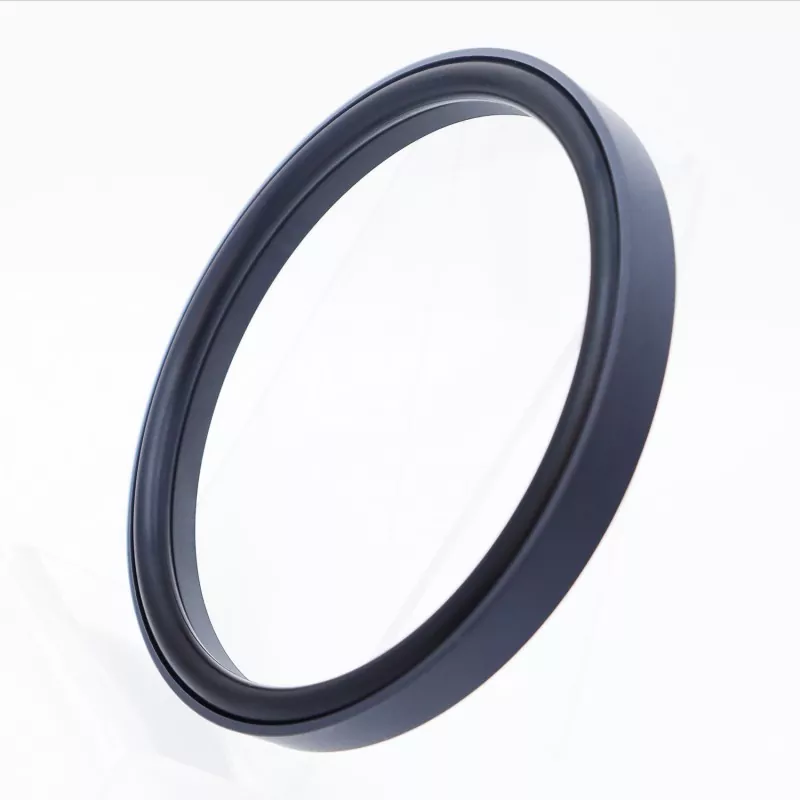

Sustiprintas laiptelių kombinuotas sandariklis strypui (skirtas naudoti ypač aukšto slėgio ir vandens pagrindu) susideda iš sustiprinto stačiakampio sandarinimo žiedo, pagaminto iš PTFE (arba PTFE kompozito) ir guminio O žiedo. Jį galima įsigyti RC58 ir RC59 serijose, atsižvelgiant į konkretų naudojamą sandarinimo žiedą (atitinka GB1235 standartą). Jis pasižymi mažos trinties charakteristikomis – užtikrina nulinį pasipriešinimą paleidžiant ir sklandų grįžtamąjį judesį be slydimo – ir yra tinkamas ilgalaikiam darbui aplinkoje, kurioje nėra alyvos, taip žymiai sumažinant įrangos gedimo tikimybę ir priežiūros išlaidas.
Dėl optimizuoto sandarinimo žiedo storio sandariklis efektyviai veikia net naudojant vandenį ar kitą mažo klampumo terpę. Sustiprinto sandarinimo žiedo konstrukcinė konstrukcija taip pat padidina jo atsparumą dideliam ir itin aukštam slėgiui. Paprastai šio sandariklio negalima montuoti uždarame griovelyje.
1. Maža trintis: minimalus pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir neslysti;
2. Ilgas tarnavimo laikas: tinka tepimui be alyvos;
3. Tinka aukšto ir itin aukšto slėgio sistemoms, taip pat mažo klampumo terpėms, tokioms kaip vanduo, sandarinti;
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis m/s |
Žiniasklaida |
|
≤200 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinės hidraulinės alyvos, ugniai atsparūs skysčiai (HFA/HFB), vanduo ir kt. |
|
-20 iki +200 (su FKM O žiedu) |
1. Suderinamos sandarinimo žiedo medžiagos: RO1 nitrilo guma (NBR), RO2 fluoroelastomeras (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; alternatyvios medžiagos yra PTFE2, PTFE4 ir kiti aukštos kokybės plastikai.
Užsakymo modelis: RC58-80x69,2x10,5-PTFE3-R01
Modelis – angos skersmuo x griovelio skersmuo x griovelio plotis | PTFE3 – modifikuotas PTFE medžiagos kodas | R01 - O žiedo medžiagos kodas
Galimos specifikacijos parametrų diapazone.
|

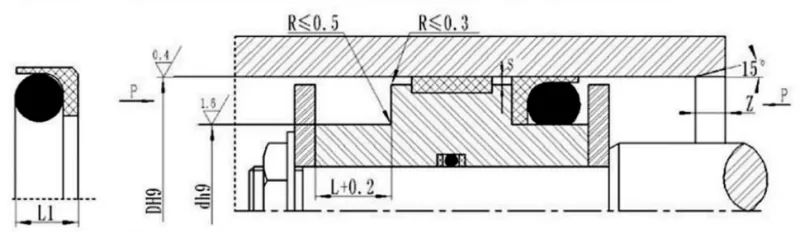

Standartinis modelis DH9 RC58 |
Lengvos apkrovos DH9 RC58-Q |
Tvirtas DH9 RC58-Z |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Sandarinimo aukštis L1 |
Kampinis spindulys Rmax |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo daryti |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 val |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 val |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 val |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691–999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691–999 |
1000 ~ 1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
>1600 |
691–999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Pastaba: esant >60 MPa slėgiui, sandariklio pagrindo srityje naudojamas H8/f8 tvirtinimo nuokrypis; ypač aukšto slėgio sandarinimui, Smax < 0,05.
Suderinamas su GB1235 O žiedais; gali būti tiekiamas bet koks dydis nurodytame parametrų diapazone.
|
Diafragmos diapazonas D H9 |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Radialinis tarpas Smax |
Kampinis spindulys Rmax |
Chafer Zmin |
O-žiedo vielos skersmuo daryti |
|
|
<20MPA |
<60MPA |
||||||
|
10 ~ 54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55 ~ 165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166–1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
