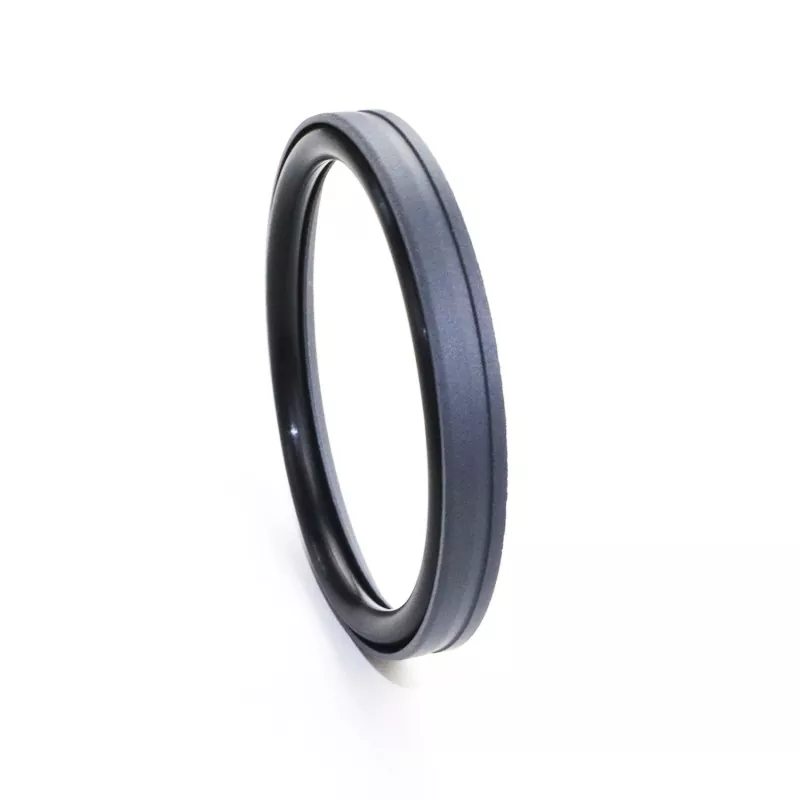

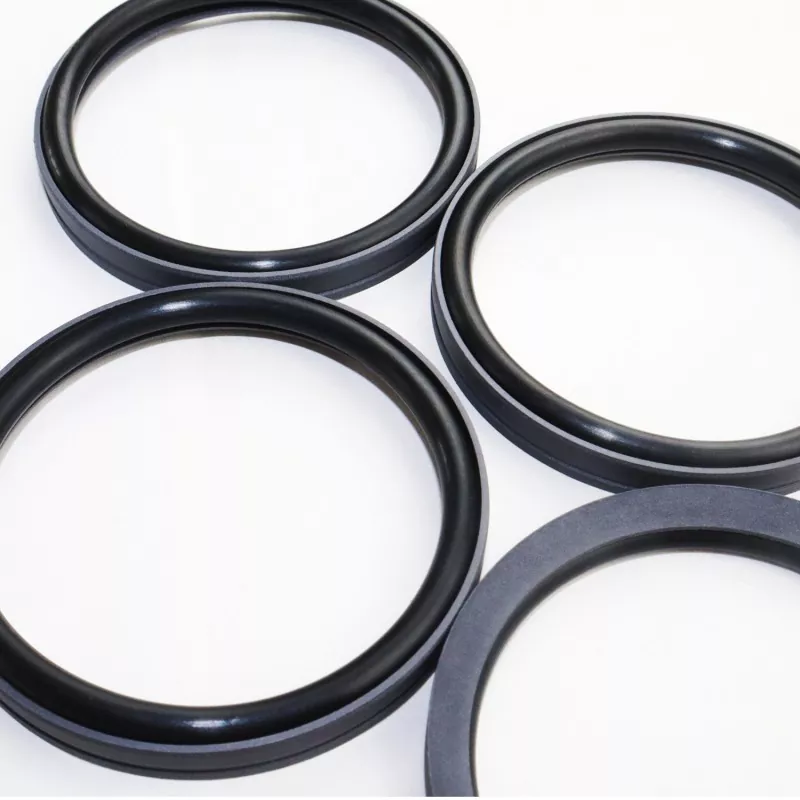

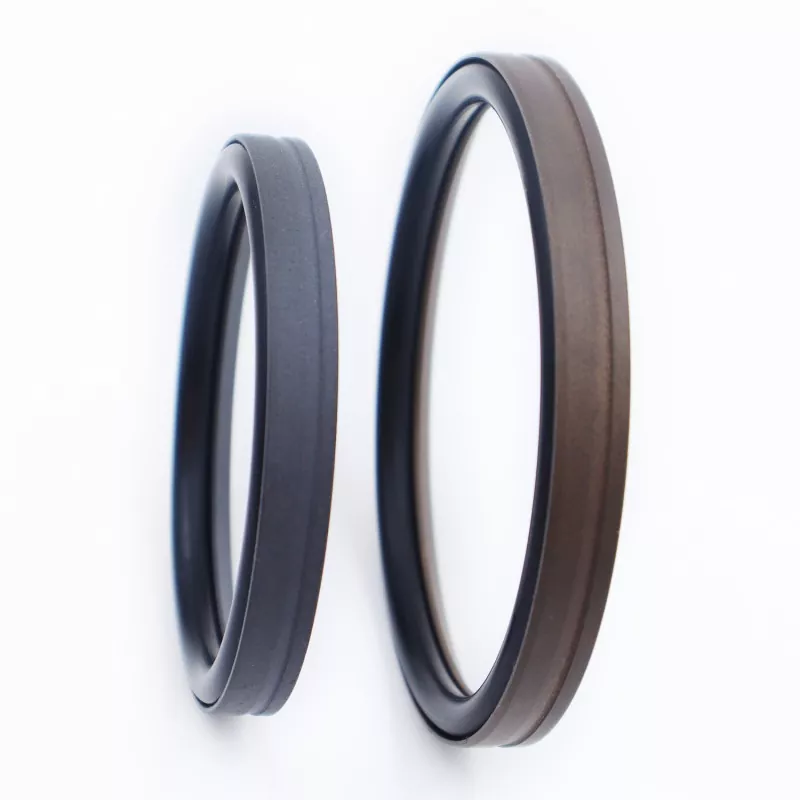

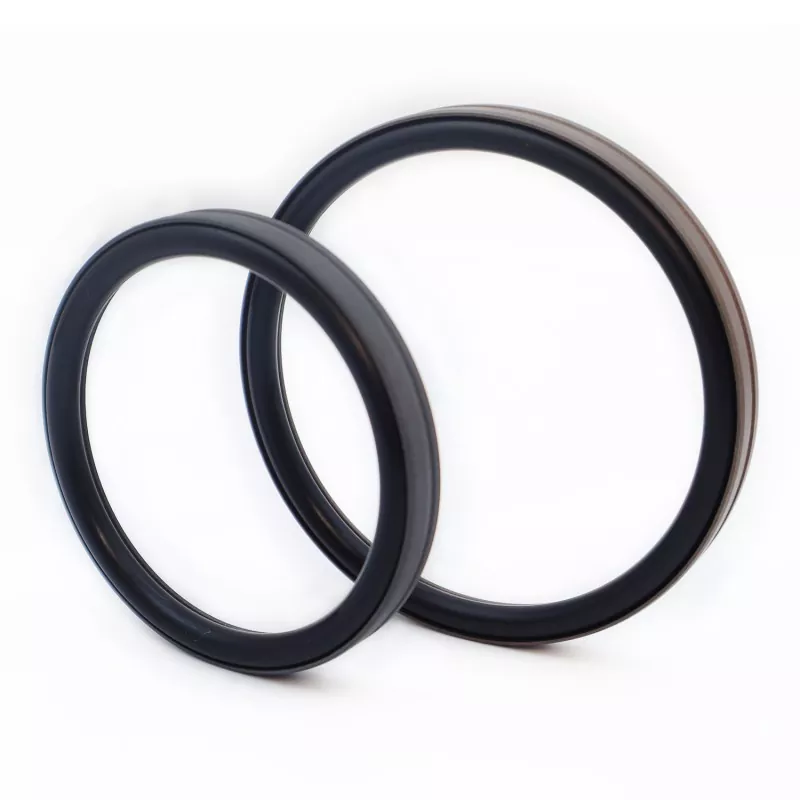

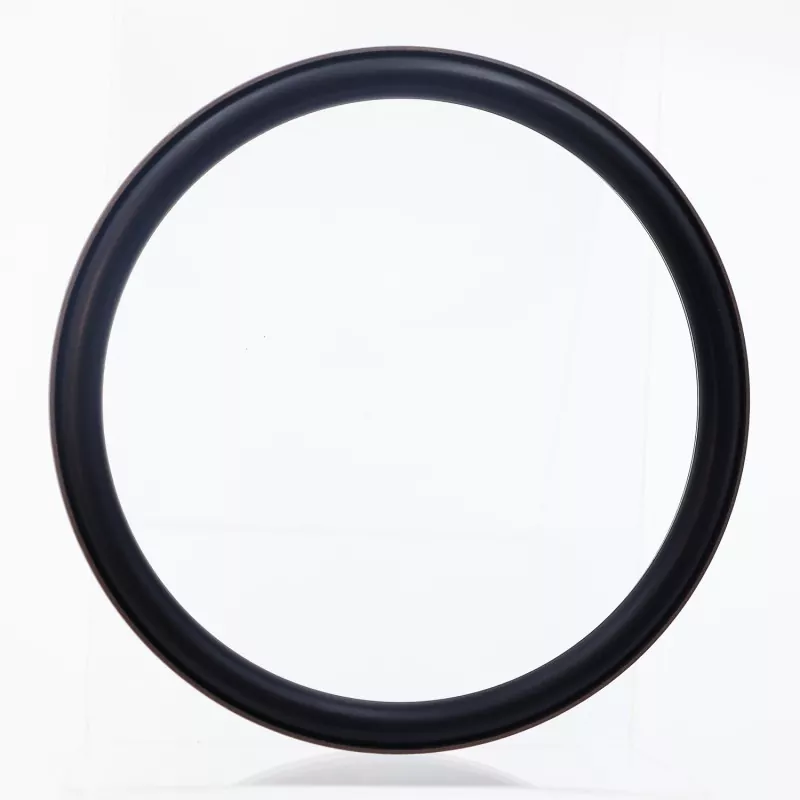

Skylės pėdos tipo kombinuotas sandariklis susideda iš pėdos formos sandarinimo žiedo, pagaminto iš PTFE (arba PTFE kompozito) ir guminio sandarinimo žiedo; jis skirtas vienpusio veikimo sandarinimui hidrauliniuose ir pneumatiniuose stūmoklinio judėjimo įrenginiuose. Jis priskiriamas RC53 ir RC54 serijoms pagal atitinkamą O žiedą (atitinka GB1235 standartą). Dėl plonos sandarinimo žiedo konstrukcijos jis užtikrina puikų tolesnio veikimo kompensavimą ir puikų sandarinimo efektyvumą. Jis gerai veikia tiek aukšto, tiek žemo slėgio sąlygomis, veikia be „prilipimo“ (nuskaitymo), palaiko ilgalaikį sandarinimą be alyvos ir yra plačiai naudojamas aukšto slėgio cilindrų stūmokliams.

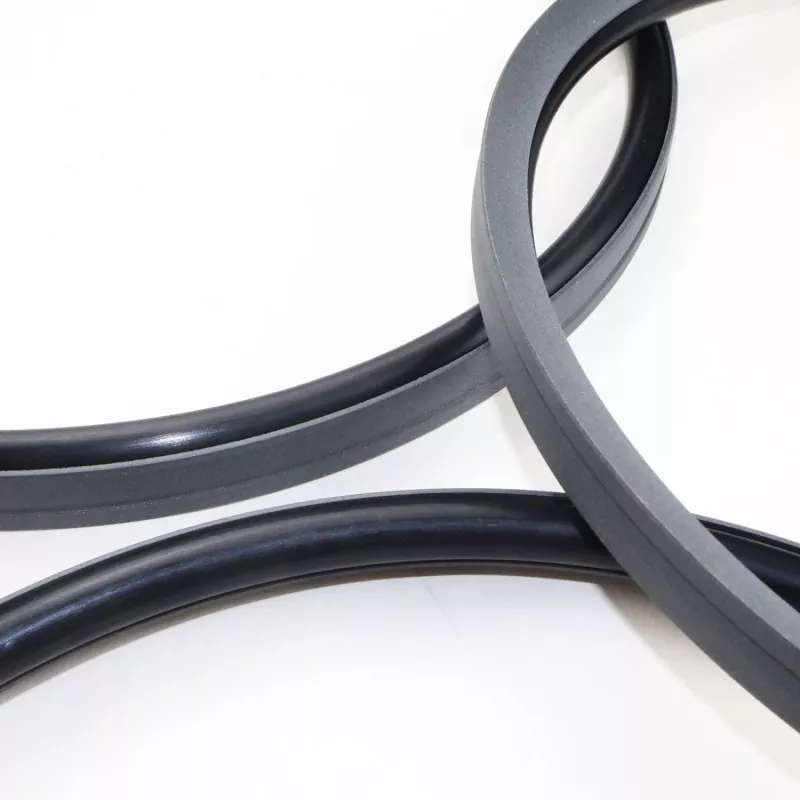

Pleišto formos griovelis pėdos formos sandarinimo paviršiuje padidina sandarinimo vientisumą ir atsparumą užteršimui, kartu sumažinant trintį. Konstrukcinė konstrukcija taip pat pagerina sandariklio atsparumą slėgiui. Paprastai jis netinka montuoti uždaruose grioveliuose.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams;
2. Puikus sandarinimo efektyvumas tiek aukšto, tiek žemo slėgio sąlygomis;
3. Maža trintis, minimalus pasipriešinimas atitrūkimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir neslysti;
4. Ilgas tarnavimo laikas; tinka tepimui be alyvos;
5. Tinka aukšto slėgio ir itin aukšto slėgio sandarinimui;
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis m/s |
Žiniasklaida |
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinės hidraulinės alyvos, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Suderinamos sandarinimo žiedo medžiagos: R01 nitrilo guma (NBR), R02 fluoroelastomeras (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; kitos galimos medžiagos yra PTFE2, PTFE4 ir kiti aukštos kokybės plastikai.
Užsakymo modelis: RC53-80x69,6x9,8-PTFE3-R01
Angos skersmuo x griovelio skersmuo x griovelio plotis | PTFE3: modifikuotas PTFE medžiagos kodas | R01: O žiedo medžiagos kodas
Galimas bet koks dydis parametrų diapazone
|

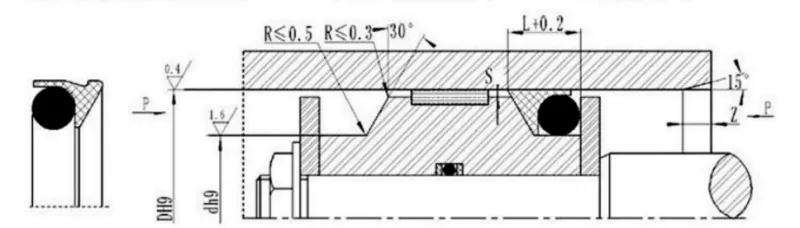

Diafragmos diapazonas D H9 |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo daryti |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25-49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122–1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Suderinamas su GB1235 O žiedais; gali būti tiekiamas bet koks nurodyto diapazono dydis.
|
Diafragmos diapazonas D H9 |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo daryti |
|
|
<40Mpa |
<60Mpa |
|||||
|
12 ~ 49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50 ~ 169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Pastaba: esant >60 MPa slėgiui, sandariklio pagrindo srityje naudojamas H8/8 tvirtinimo nuokrypis, o itin aukšto slėgio sandariklio tarpas Smax yra <0,05.
