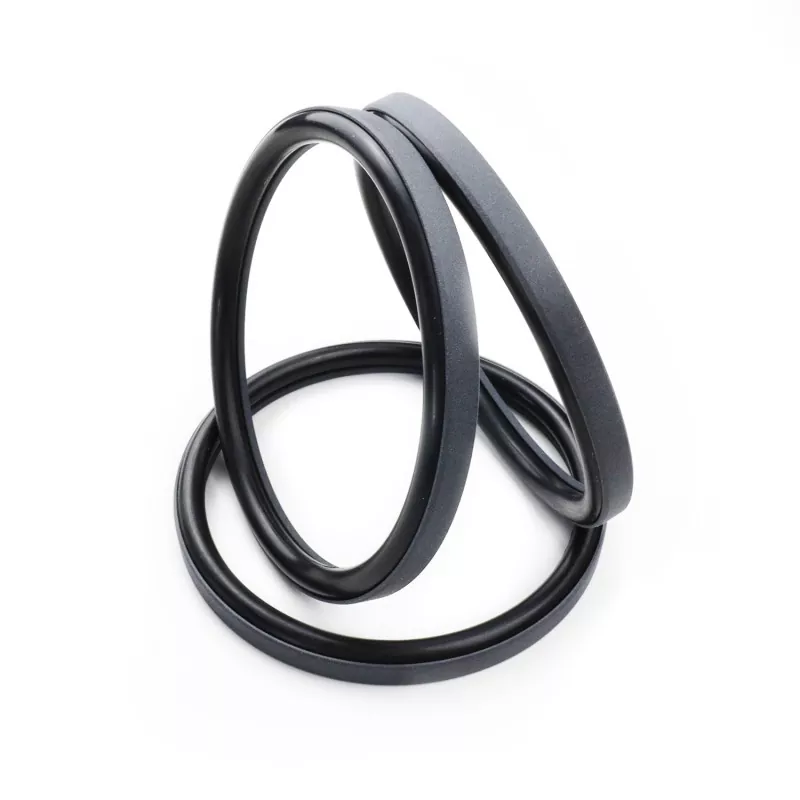

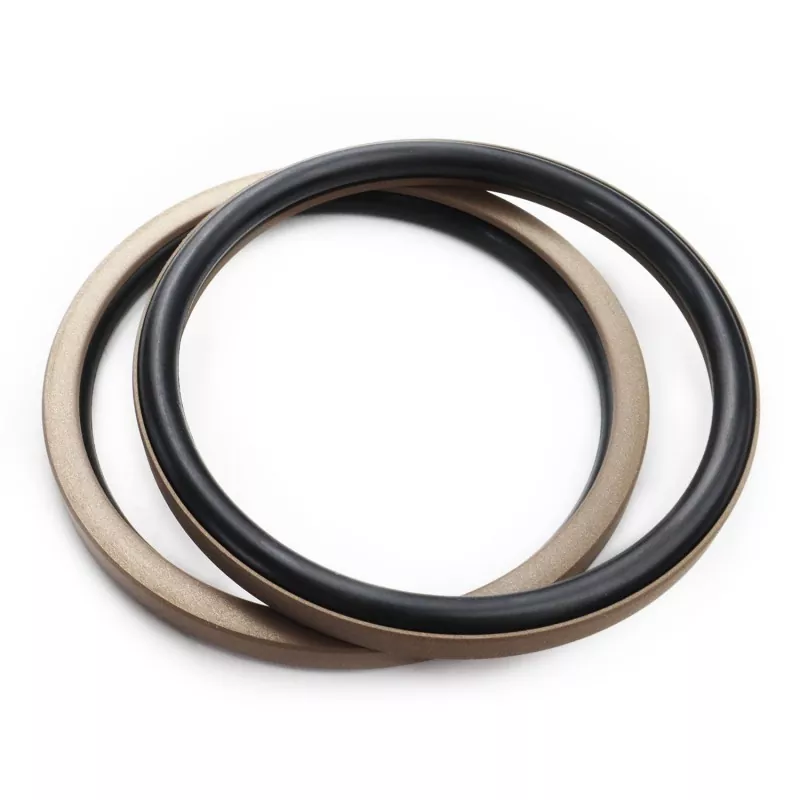

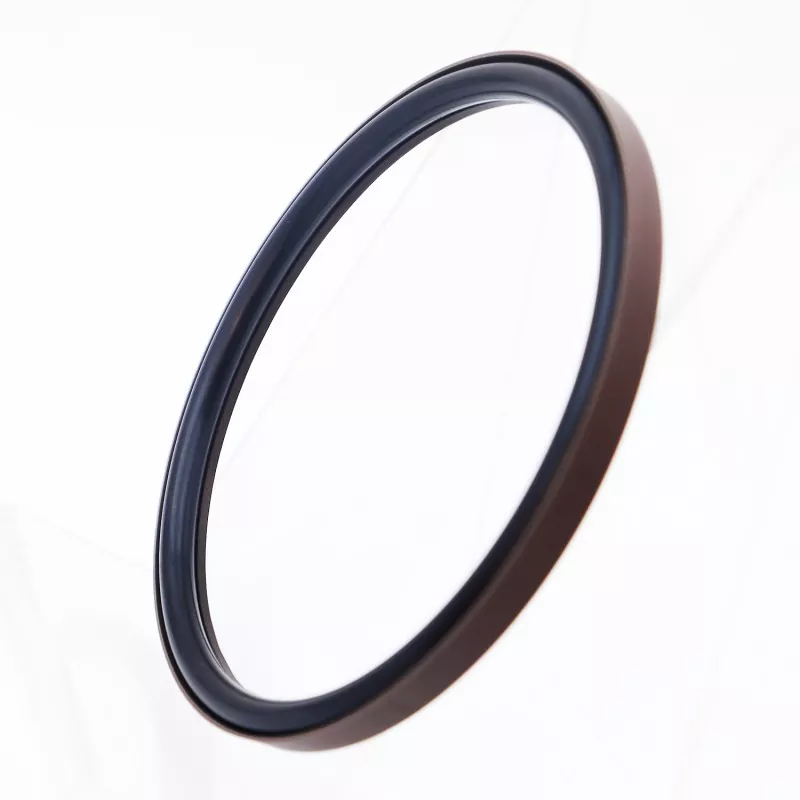

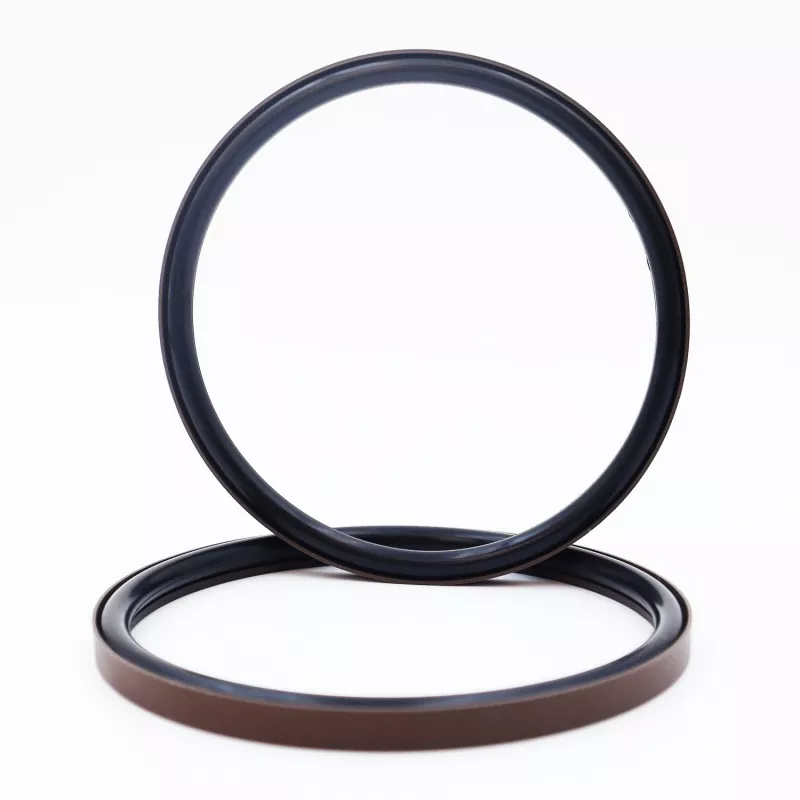

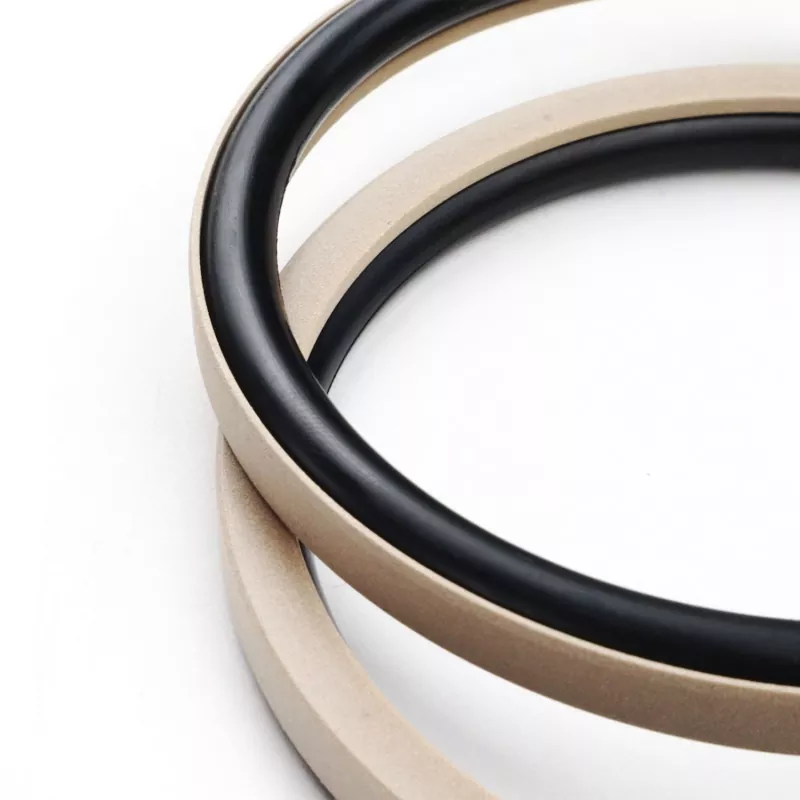

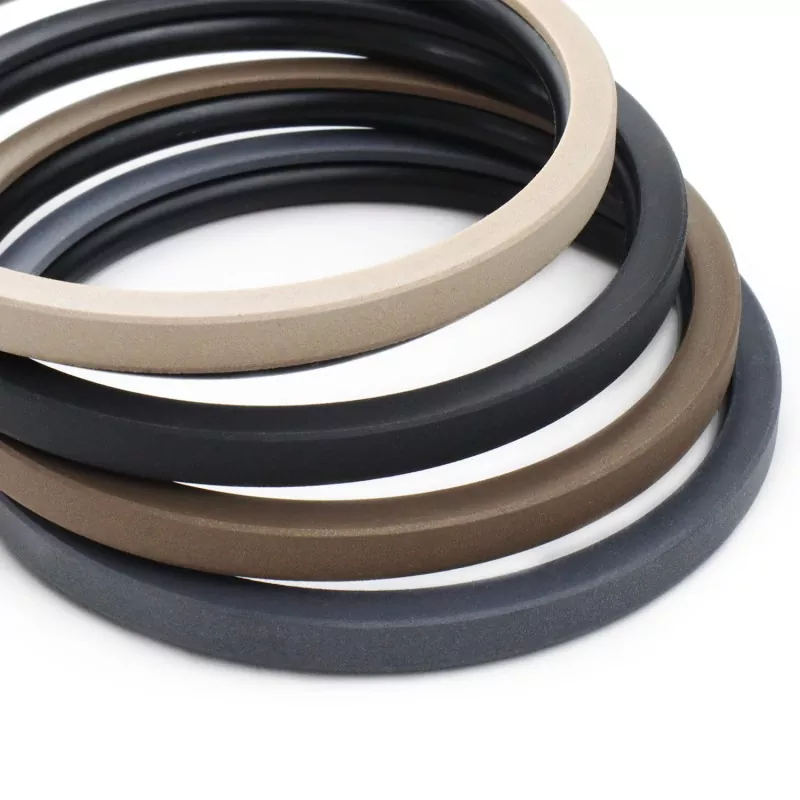

Stačiakampis kombinuotas stūmoklio sandariklis susideda iš stačiakampio sandarinimo žiedo, pagaminto iš PTFE (arba PTFE kompozito) ir guminio O žiedo; jis skirtas vienpusio veikimo sandarinimui hidrauliniuose ir pneumatiniuose stūmoklinio judėjimo įrenginiuose. Jis yra suskirstytas į RC51 ir RC52 serijas pagal atitinkamą O žiedą (atitinka GB1235 standartą). Stačiakampis sandarinimo žiedas turi plonų lūpų dizainą, kuris suteikia puikias tolesnio veikimo kompensavimo galimybes ir užtikrina puikų sandarinimo efektyvumą.
Produktas turi mažą trinties koeficientą ir minimalią trūkimo trintį. Jis užtikrina subalansuotą dinaminę ir statinę trintį, sklandžiai veikia be „slydimo“ (trūkčiojančio judesio), palaiko tepimo sąlygas be alyvos ir gali pasigirti ilgu tarnavimo laiku.
Jo kompaktiška konstrukcija telpa į standartinius griovelius ir leidžia lengvai montuoti bei prižiūrėti, todėl tai yra idealus pasirinkimas įvairių hidraulinių cilindrų stūmoklių mazgams.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams;
2. Puikus sandarinimo efektyvumas tiek aukšto, tiek žemo slėgio aplinkoje;
3. Maža trintis, minimali ištrūkimo trintis, sklandus veikimas, subalansuota dinaminė ir statinė trintis ir neslysti;
4. Ilgas tarnavimo laikas; tinka tepimui be alyvos;
5. Kompaktiškas dizainas; lengva montuoti ir prižiūrėti;
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis m/s |
Žiniasklaida |
|
≤70 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinės hidraulinės alyvos, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Medžiagos, skirtos pridedamam O žiedui: R01 nitrilo kaučiukas (NBR), R02 fluoroelastomeras (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; kitos galimos parinktys yra PTFE2, PTFE4 ir kiti aukštos kokybės plastikai.
Užsakymo modelis: RC51—80x70x7,6—PTFE3—R01

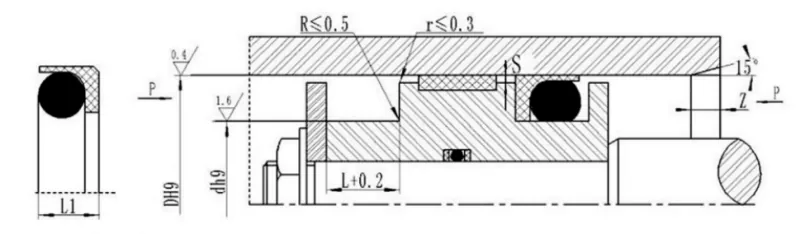

Modelis - Cilindro anga x griovelio skersmuo x griovelio plotis | PTFE3: modifikuotas PTFE medžiagos kodas | R01: O žiedo medžiagos kodas
Galimos specifikacijos nurodytuose diapazonuose.
|
Standartinis modelis DH9 RC51 |
Lengvos apkrovos DH9 RC51-Q |
Tvirtas DH9 RC51-Z |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Sandarinimo aukštis L1 |
Radialinis tarpas Smax |
Chafer Zmin |
O žiedo vielos skersmuo daryti |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9–23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9–23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9–23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691–999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691–999 |
1000 ~ 1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥ 1600 |
691–999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥ 1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Pastabos:1. Lengvas serijas lengviau montuoti į uždarus griovelius, platesnius nei 30 mm.
2. Dėl montavimo uždaruose grioveliuose kreipkitės į įmonę.
3. Jei slėgis viršija 40 MPa, sandariklio pagrindo plotui naudokite H8/f8 tvirtinimo nuokrypį.
