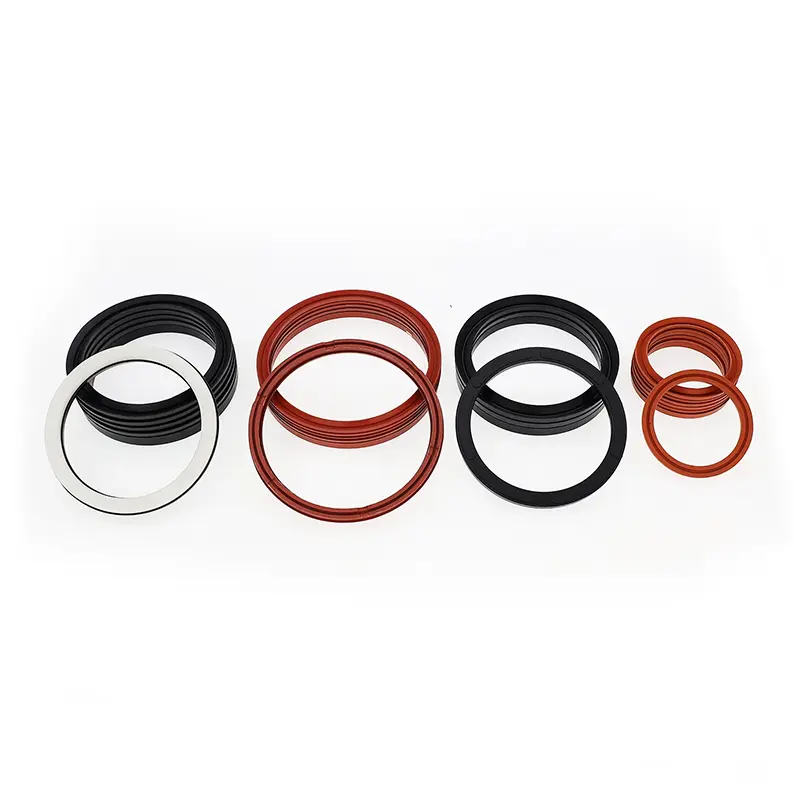

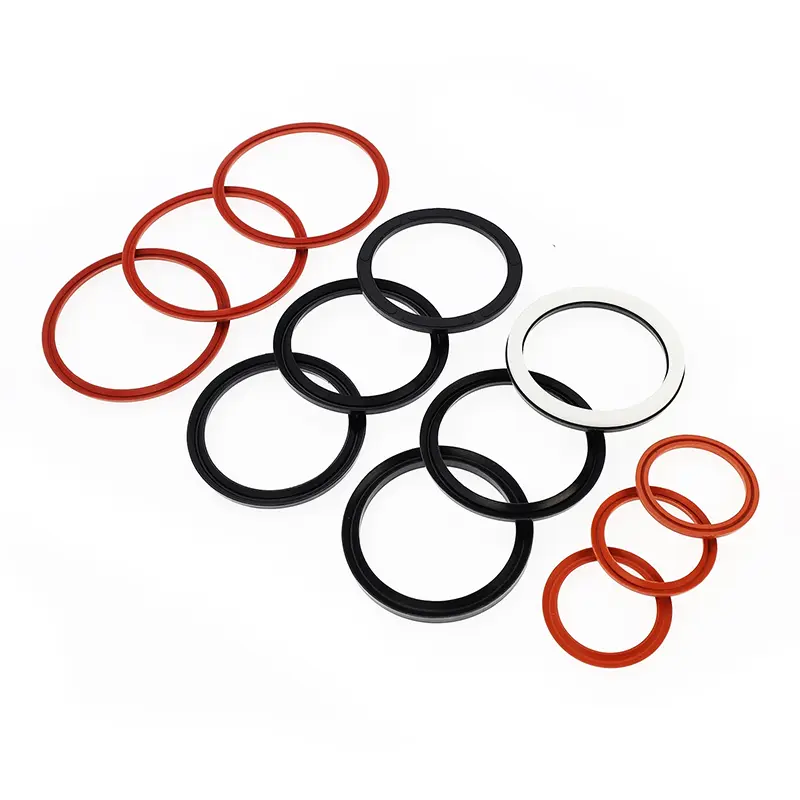

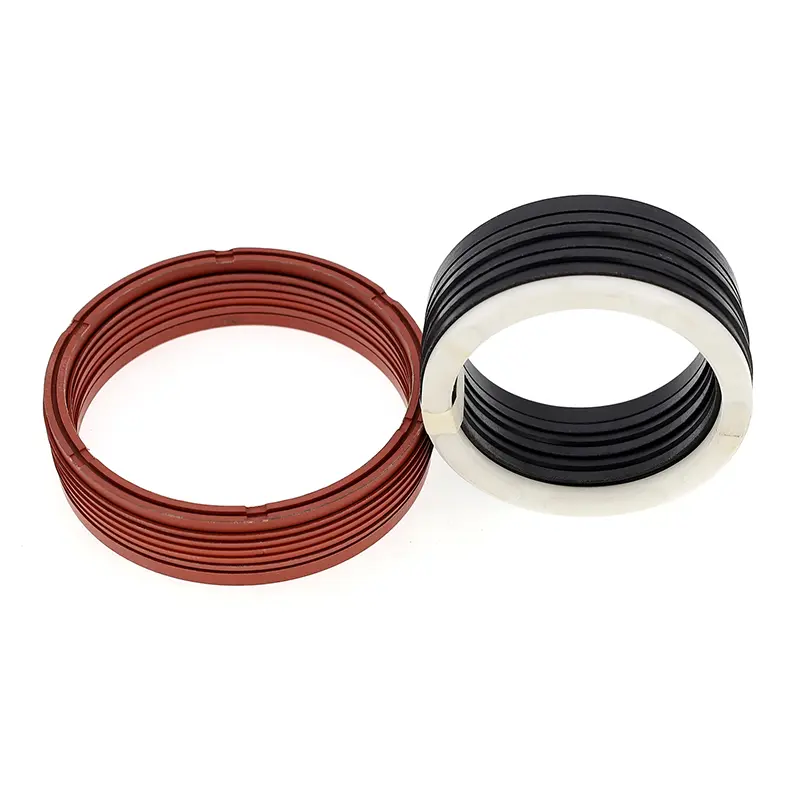

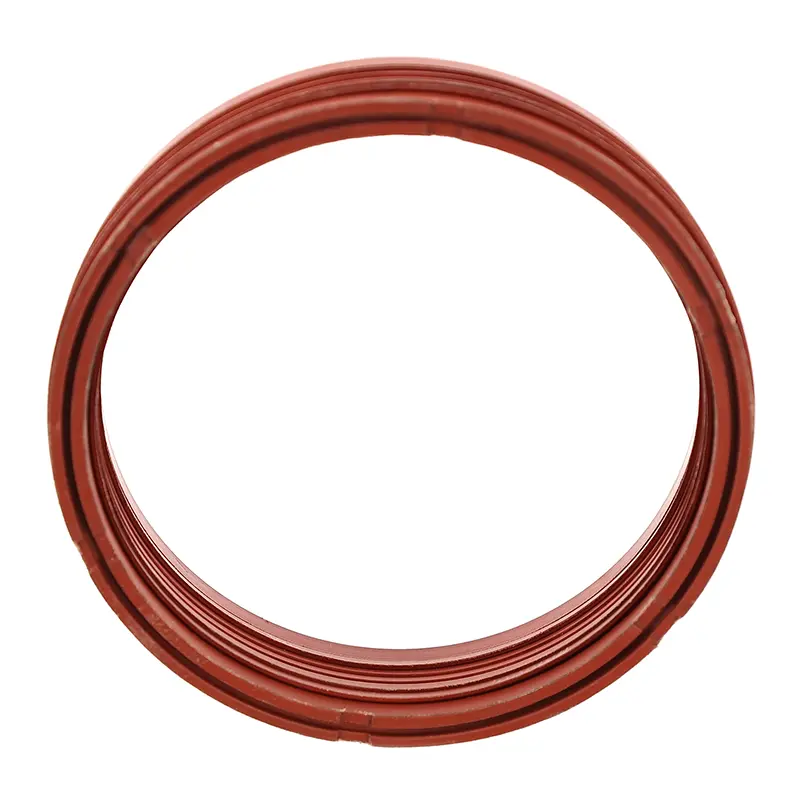

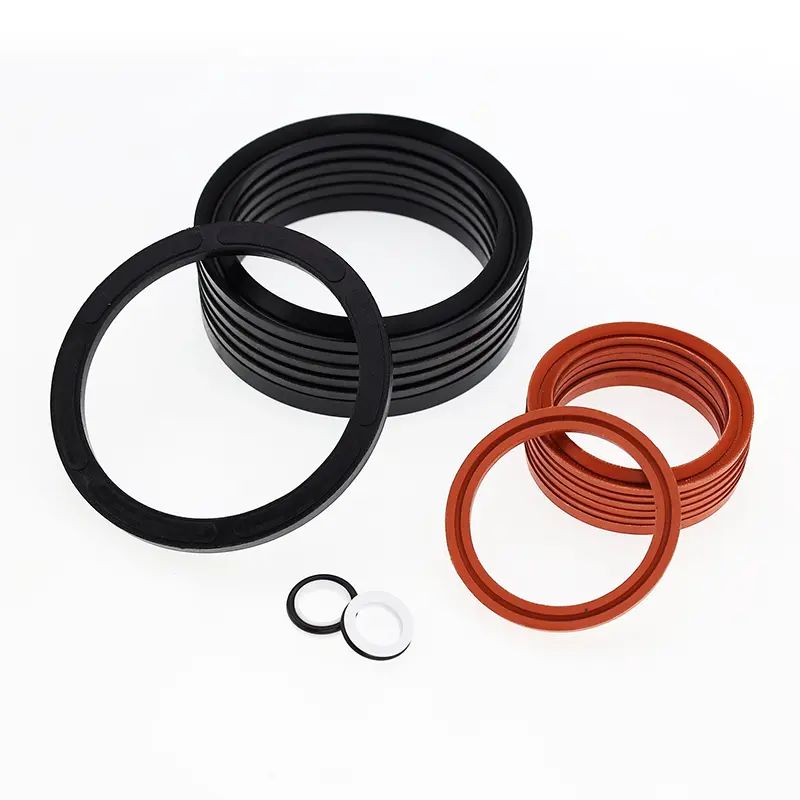

V formos kombinuotas stūmoklių kotų sandariklis susideda iš rinkinio (mažiausiai trijų) V formos sandarinimo žiedų, suspaudimo žiedo ir atraminio žiedo. Jis tinka vienkrypčiai slėgio sandarinimui stūmoklinės hidraulinės sistemos įrenginiuose. Montuojant turi būti naudojamas tepalas, suderinamas su sandarinimo medžiaga. Jo negalima montuoti į monolitinį (uždarą) griovelį.
Savybės:
1. Galimas platus medžiagų asortimentas, leidžiantis optimaliai pritaikyti įvairioms reikmėms.
2. Tinka naudoti atšiauriomis eksploatavimo sąlygomis, prisitaiko prie beveik visų laikmenų ir sudėtingų sąlygų.
3. Ilgas tarnavimo laikas, tinka tepimo sandarikliams be alyvos (pasirinkus tinkamą medžiagą).
4. Reguliuojamą sandarinimo efektyvumą ir trintį galima pasiekti reguliuojant tarpiklį, o ašinį matmenį galima reguliuoti pridedant arba nuimant V formos sandarinimo žiedus.
5. Veiksmingas net esant prastai sandarinimo paviršiaus kokybei.
Taikomos eksploatavimo sąlygos (kraštutinės reikšmės turėtų nebūti rodomos vienu metu)
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
|||
|
≤60 |
-35 ~ + 100 (nitrilo guma arba nitrilo audinio guma) |
-20 ~ + 200 (fluoro gumos arba fluoro gumos audinys) |
-200~+260 (PTFE) |
≤0,5 (guma arba audiniu sutvirtinta guma) |
≤15 (PTFE) |
Beveik visos laikmenos (protingas medžiagų derinio pasirinkimas) |
Medžiagos
1. Slėgio žiedo medžiagos: PTFE, nitrilo-butadieno kaučiuko (NBR) audinys, fluoro-butadieno kaučiuko audinys, nailonas, polioksimetilenas
2. V formos žiedo medžiagos: PTFE, nitrilo-butadieno kaučiuko (NBR) audinys, fluoro guma, fluoro gumos ir butadieno gumos audinys, poliuretanas
3. Atraminio žiedo medžiagos: nitrilo-butadieno gumos audinys, fluoro-butadieno gumos audinys, nailonas, polioksimetilenas, PTFE
Užsakymo pavyzdys
|
Modelis |
Medžiaga |
Taikoma taikymo sritis |
Sandarinimas |
|
RC15-A |
V formos žiedas: NBR audinys, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE |
Normali temperatūra, aukštas slėgis |
Gerai |
|
RC15-B |
V formos žiedas: FKM audinys, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE |
Aukšta temperatūra, aukštas slėgis |
Gerai |
|
RC15-C |
V formos žiedas: NBR, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE |
Normali temperatūra, vidutinis ir žemas slėgis |
Puikiai |
|
RC15-D |
V formos žiedas: FKM, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE |
Aukšta temperatūra, vidutinis ir žemas slėgis |
Puikiai |
|
RC15-E |
V formos žiedas: NBR + NBR audinio derinys, slėgio žiedas, atraminis žiedas: NBR audinys / PA / POM / PTFE |
Normali temperatūra, vidutinis ir aukštas slėgis |
Labai gerai |
|
RC15-F |
V formos žiedas: FKM + FKM audinio derinys, slėgio žiedas, atraminis žiedas: FKM audinys / PTFE |
Aukšta temperatūra, vidutinis ir aukštas slėgis |
Labai gerai |
|
RC15-G |
V formos žiedas, slėgio žiedas, atraminis žiedas: PTFE1/PTFE2/PTFE3/PTFE4 |
Aukštos temperatūros ir aukšto slėgio ėsdinančios medžiagos |
Normalus |
|
RC15-H |
V formos žiedas: PU, slėgio žiedas, atraminis žiedas: PU/PA/POM/PTFE |
Normali temperatūra, vidutinis ir aukštas slėgis |
Labai gerai |

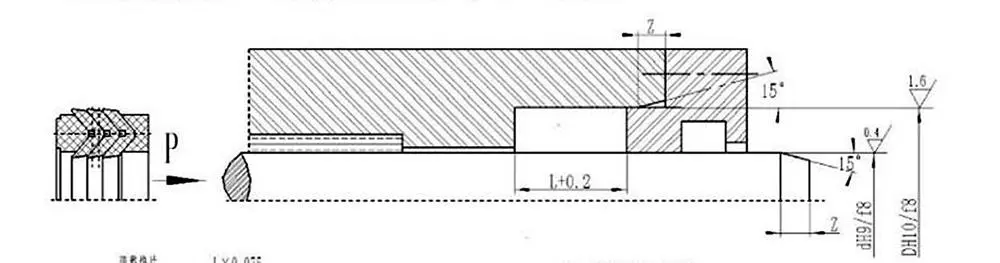

Nusklembimo įrengimo taisyklės
|
Strypo skersmuo d |
Nusklembimo ilgis Zmin |
|
0 ~ 100 |
5 |
|
101-200 |
7.5 |
|
200-500 |
10 |
|
＞ 500 |
12.5 |
V formos sandariklius galima reguliuoti ašiniu matmeniu reguliuojant tarpiklį, kad būtų pasiektas optimalus sandarinimas ir trintis. Pradinis nusidėvėjimas po ilgalaikio naudojimo gali būti pratęstas reguliuojant ašinį matmenį. Rekomenduojamas reguliuojamo sandariklio ertmės ašinio matmens dizainas yra 1,025 l, o reguliavimo diapazonas yra 7,5 % L.
