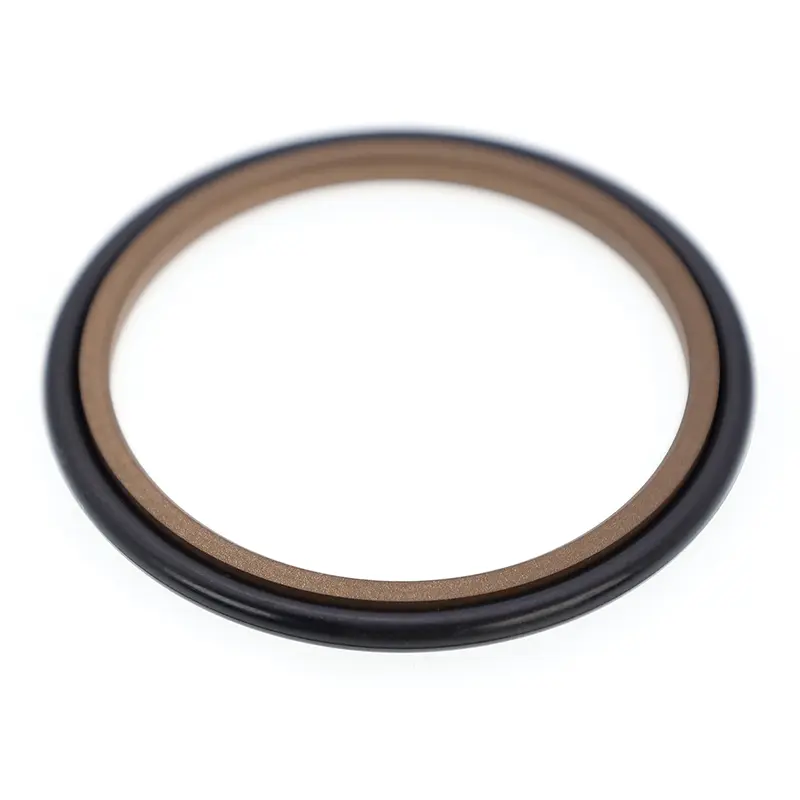

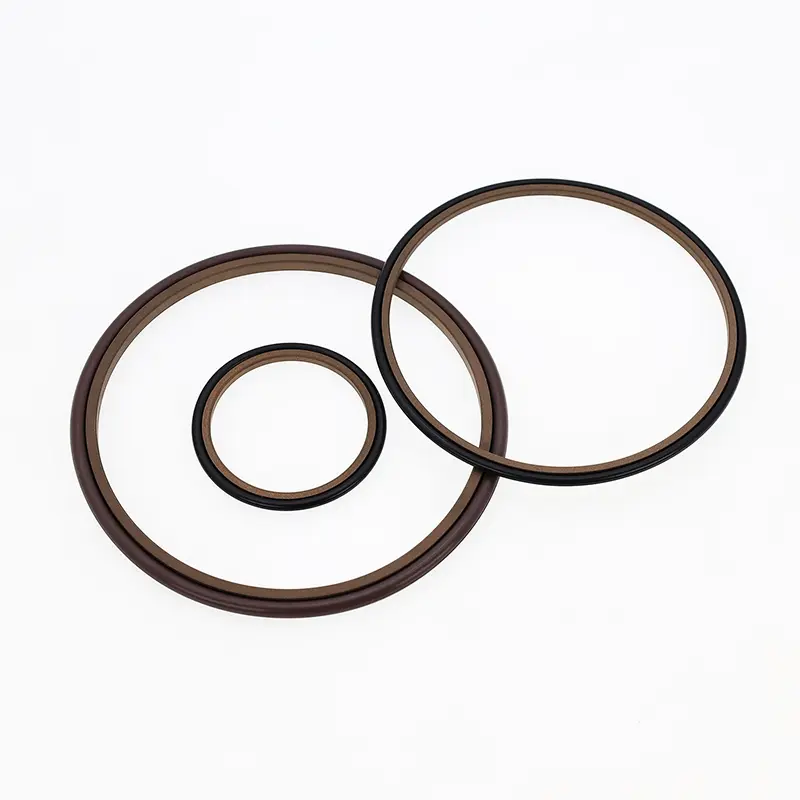

Glyd žiedai velenams susideda iš stačiakampio sandarinimo žiedo, užpildyto PTFE, ir O-žiedo, tinkamų dvikrypčiai slėgio sandarinimui stūmoklinės hidraulinės sistemos įrenginiuose. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jie naudojami kartu su kreipiamuoju žiedu. Jei strypų skersmuo mažesnis nei 30 mm, turi būti naudojami suskaidyti (atviri) grioveliai.
Savybės:
1. Maža trintis, mažas pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir jokio šliaužimo;
2. Labai stabilus slėgis esant slėgiui ir atšiaurioms sąlygoms;
3. Ilgas tarnavimo laikas, tinka sandarinimui be alyvos;
4. Tinka mažo klampumo terpėms, tokioms kaip vanduo, sandarinti;
Taikomos darbo sąlygos (ribinės vertės neturėtų būti rodomos vienu metu)
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
|
≤60 |
-35~+100 (atitinka NBR sandarinimo žiedą) |
≤6 |
Mineralinė hidraulinė alyva, antipirenas skystis (HFA/HFB), vanduo ir kt. |
|
-20~+200 (atitinka FKM sandarinimo žiedą) |
Medžiagos pasirinkimas
1. Galimos sandarinimo žiedo medžiagos: R01 nitrilo-butadieno kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiagos: PTFE2, PTFE3, PTFE4, PU ir kt.
Užsakymo pavyzdys
Užsakymo modelis: RC11-40x55,1x6,3-PTFE3-R01
Užsakymo modelis: RC11-B-40x55.1x6.3-PTFE3-RO2 Modelis: strypo skersmuo x griovelio skersmuo x griovelio plotis PTFE3 (modifikuotas PTFE) Medžiagos kodas: R01, R02 - O formos žiedo medžiagos kodas
