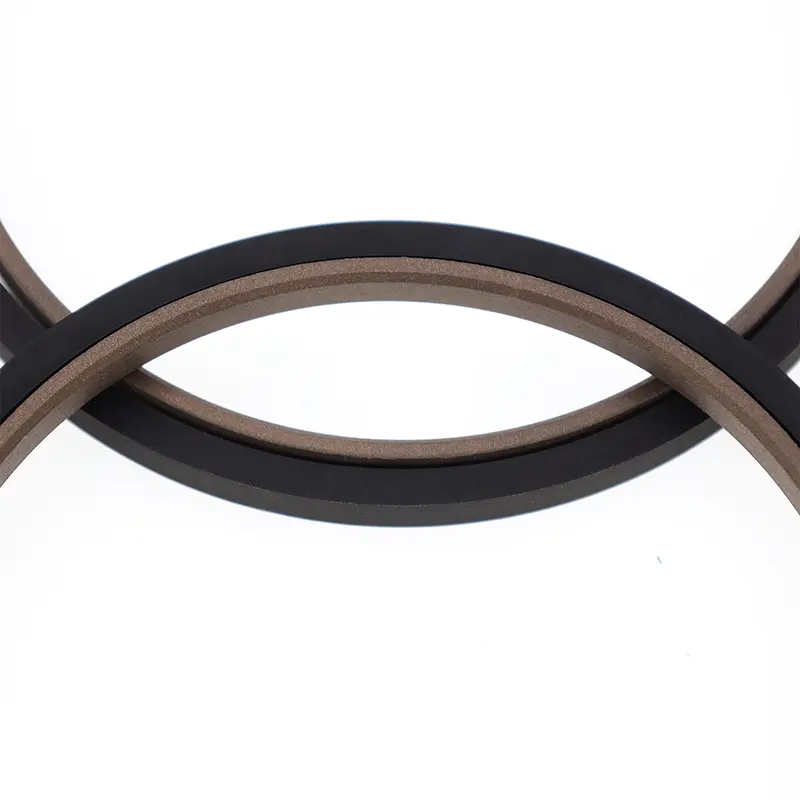

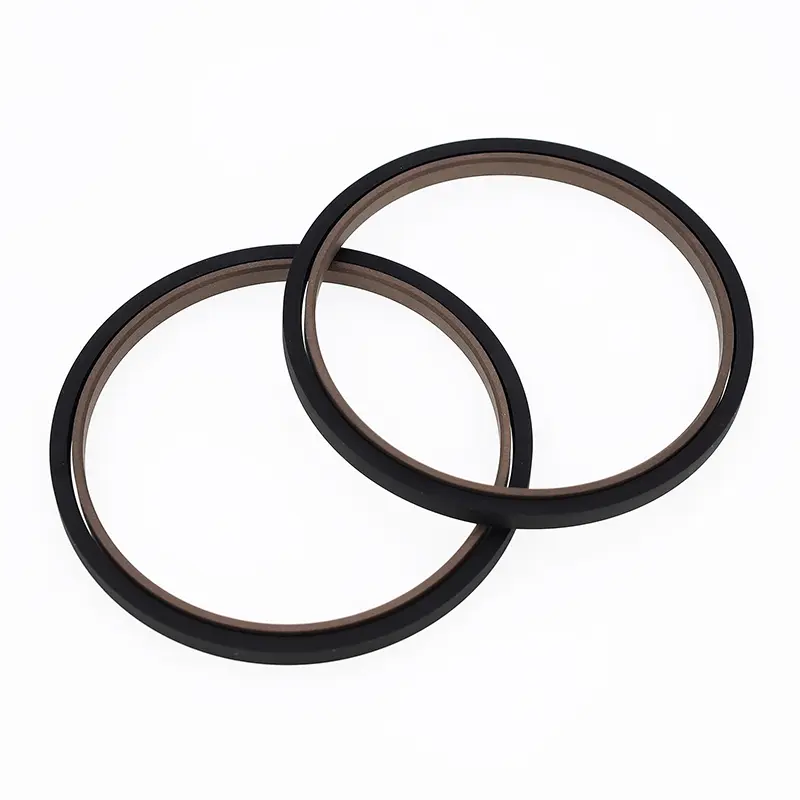

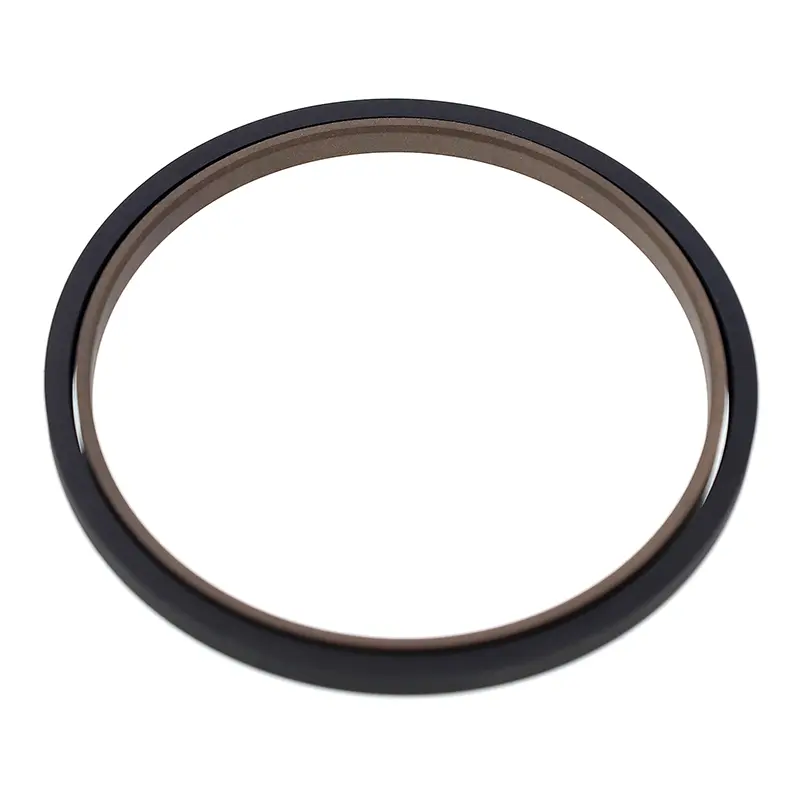

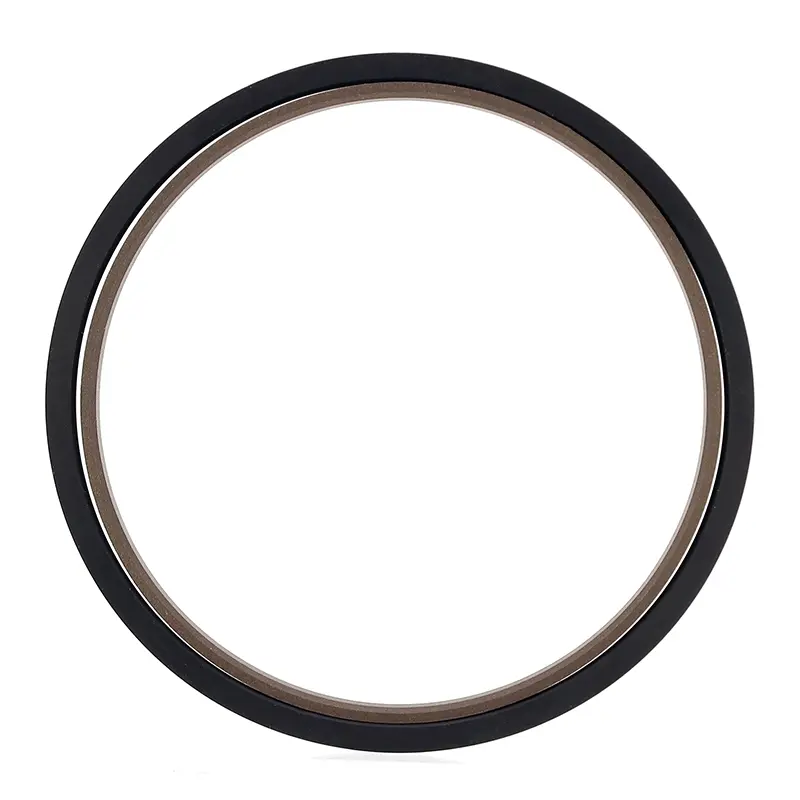

Stačiakampį kombinuotą stūmoklių kotų sandariklį sudaro stačiakampis sandarinimo žiedas, užpildytas PTFE, ir stačiakampis guminis žiedas. Jis tinka dvikrypčiui slėgio sandarinimui stūmoklinės hidraulinės ir pneumatinės sistemose. Stačiakampis žiedas suteikia radialinę jėgą ir kompensuoja sandariklio žiedo susidėvėjimą. Jei strypų skersmuo yra mažesnis nei 30 mm, turėtų būti naudojamas suskaidytas (atviras) griovelis.
Savybės:
1. Maža trintis, mažas pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir jokio šliaužimo;
2. Dvigubos paskirties sandariklis, skirtas hidrauliniams ir pneumatiniams tikslams, tinkamas dvikrypčiui slėgio sandarinimui;
3. Ilgas tarnavimo laikas, tinka tepimui be alyvos;
4. Kompaktiškas dizainas lengvam montavimui ir priežiūrai.
Taikomos eksploatavimo sąlygos (kraštutinės reikšmės turėtų nebūti rodomos vienu metu)
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
Išspaudimo tarpas Smaks |
|
≤40 |
-35~+100 (atitinka stačiakampį žiedą NBR) |
≤4 |
Mineralinė hidraulinė alyva, antipireninis skystis (HFA/HFB), vanduo, dujos ir kt. |
0,4 (＜ 25 MPA) |
|
-20~+200 (atitinkantis stačiakampį žiedą FKM) |
0,2 (＜ 40 MPA) |
Medžiagos pasirinkimas
1. Galimos stačiakampės medžiagos: R01 nitrilo kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiagos: PTFE2, PTFE3, PTFE4 (žr. medžiagos aprašymą).
Užsakymo pavyzdys

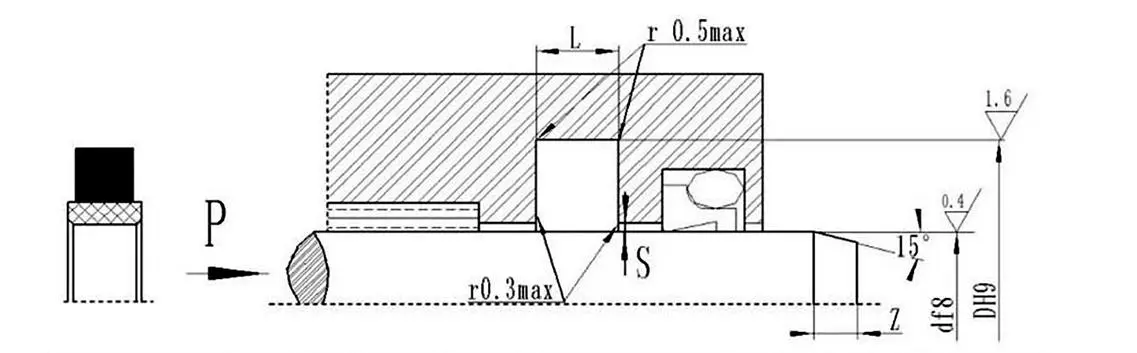

Užsakymo modelis SPN-d * DL-PTFE3-R01: strypo skersmuo * griovelio dugno skersmuo * griovelio plotis
SPN modelis PTFE3 – modifikuotas PTFE medžiagos kodas R01 – stačiakampio žiedo medžiagos kodas
