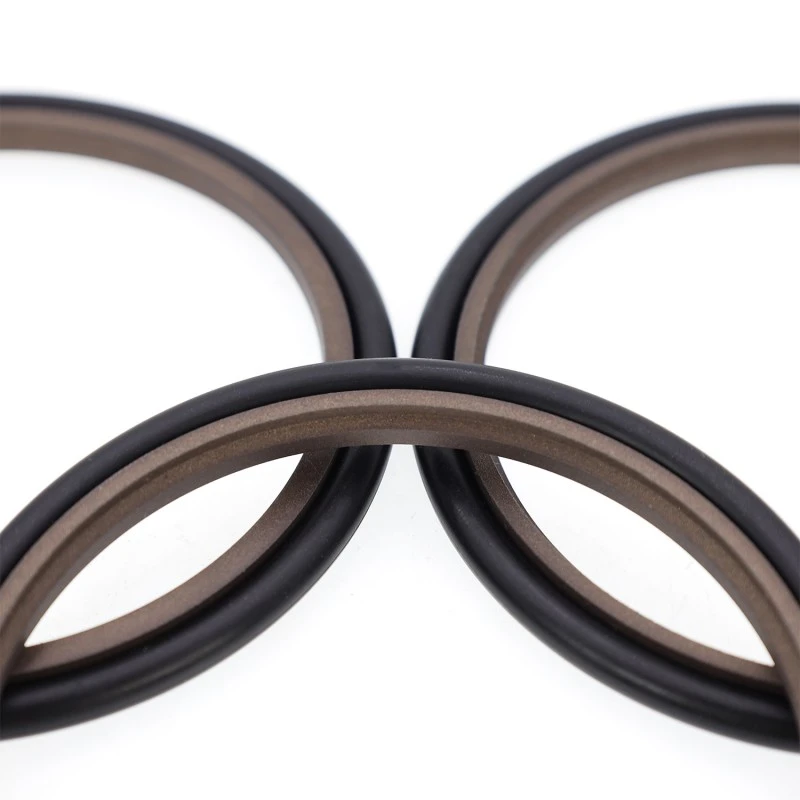

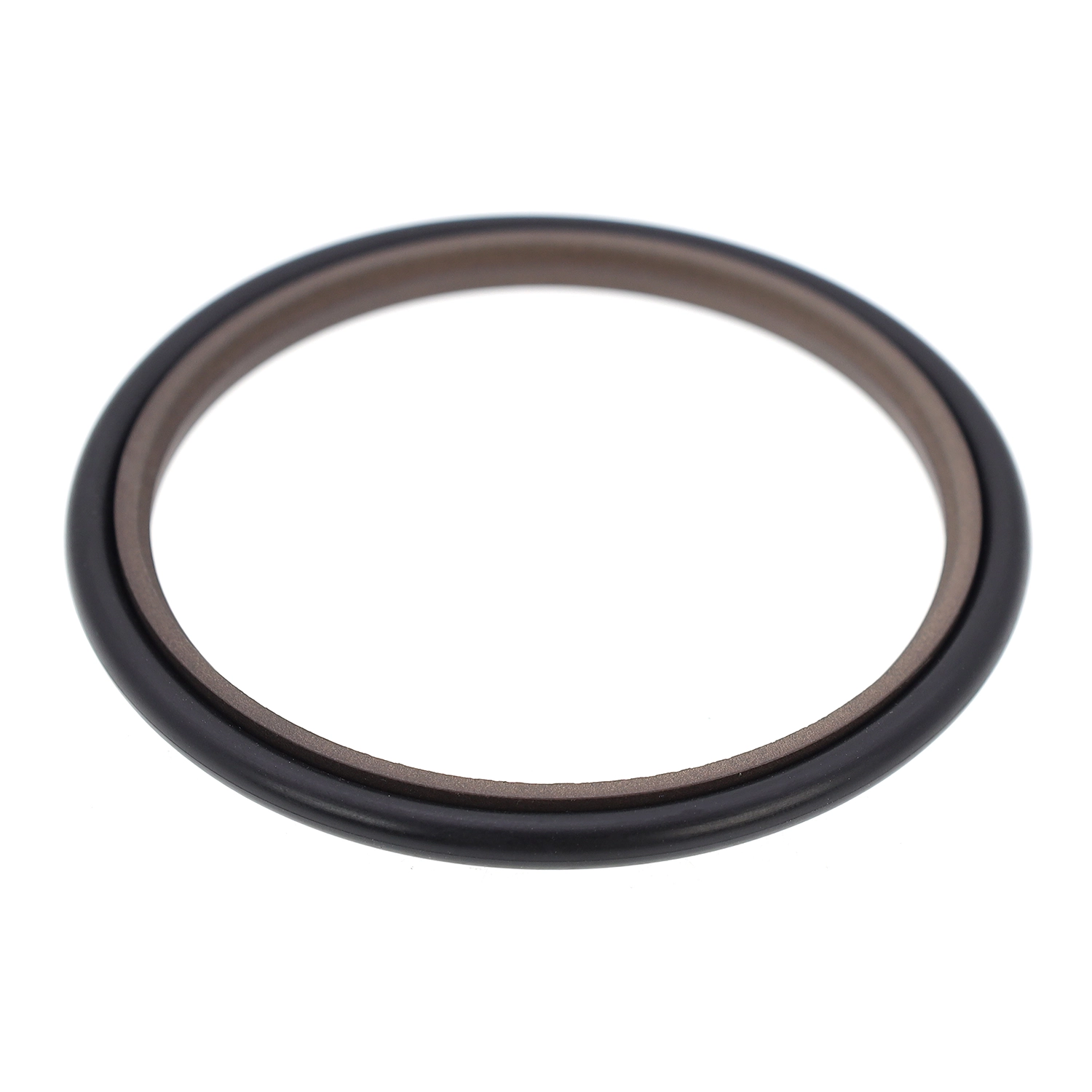

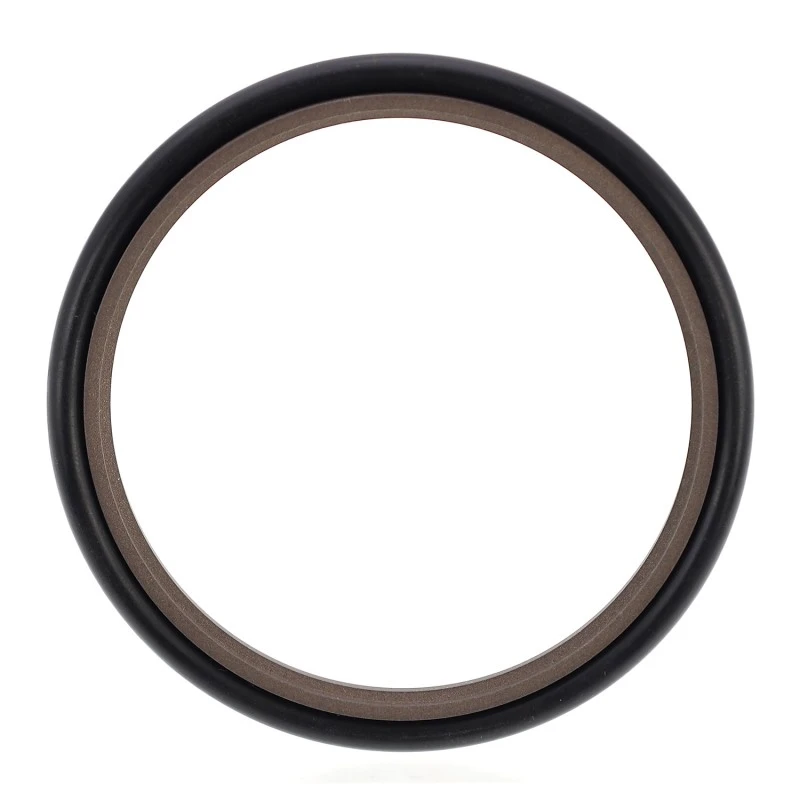

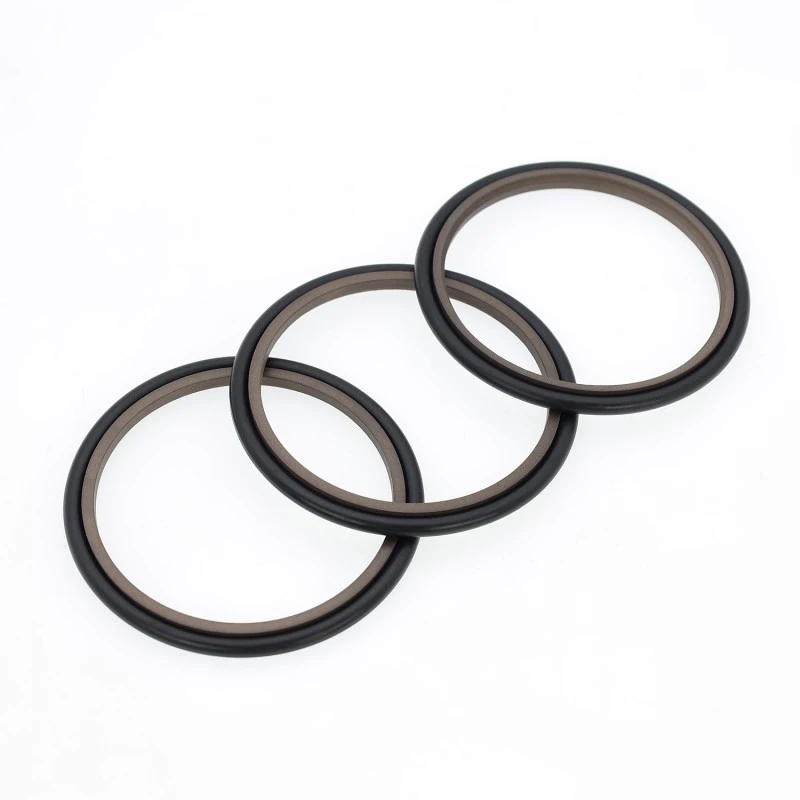

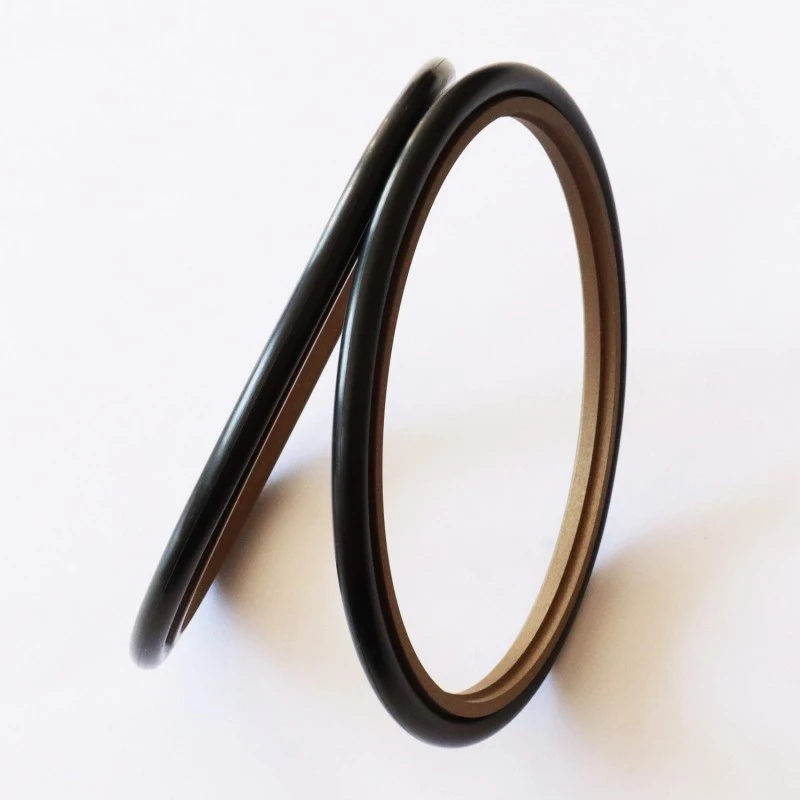

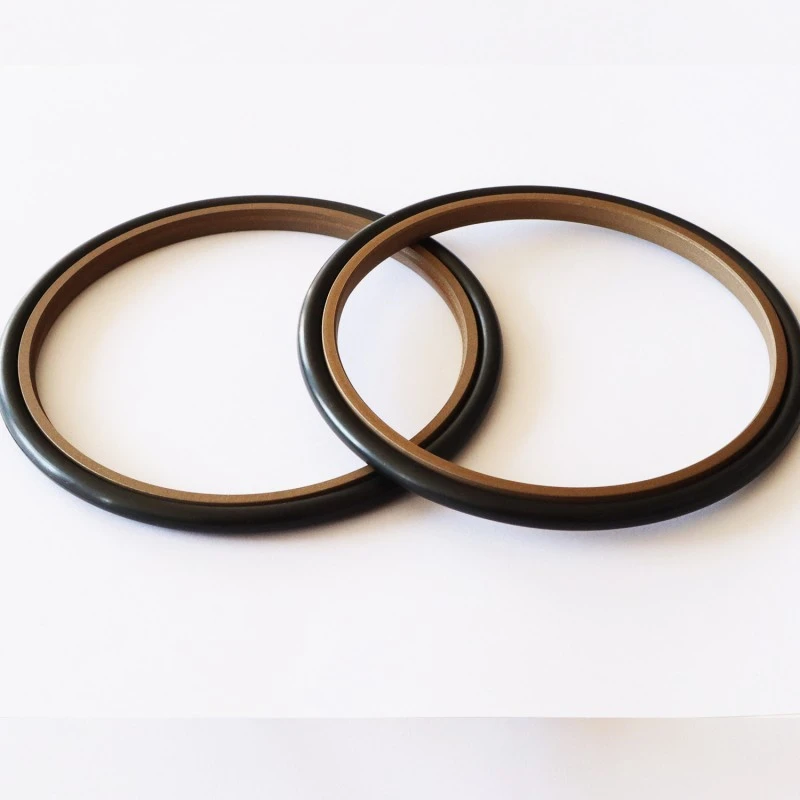

Step Seal sudarytas iš PTFE užpildyto laiptuoto sandarinimo žiedo ir O-žiedo, tinkamų vienakrypčiui slėgio sandarinimui stūmoklinės hidraulinės sistemos įrenginiuose. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su kreipiamuoju žiedu. Jei strypų skersmuo yra mažesnis nei 30 mm, turėtų būti naudojamas suskaidytas (atviras) griovelis.
Savybės:
1. Maža trintis, mažas pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir jokio šliaužimo;
2. Aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Ilgas tarnavimo laikas, tinka tepimo sandarikliams be alyvos;
4. Tinka mažo klampumo terpėms, tokioms kaip vanduo, sandarinti;
Taikomos eksploatavimo sąlygos (kraštutinės reikšmės turėtų nebūti rodomos vienu metu)
|
Slėgis Mpa |
Temperatūra ℃ |
Greitis m/s |
Vidutinis |
|
≤60 |
-35~+100 (atitinka NBR sandarinimo žiedą) |
≤6 |
Mineralinė hidraulinė alyva, antipirenas skystis (HFA/HFB), vanduo ir kt. |
|
-20~+200 (atitinka FKM sandarinimo žiedą) |
Medžiagos pasirinkimas
1. Galimos sandarinimo žiedo medžiagos: R01 nitrilo-butadieno kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiagos: PTFE2, PTFE3, PTFE4, PU ir kt.
Užsakymo pavyzdys
Užsakymo modelis: RC11-40x55,1x6,3-PTFE3-R01

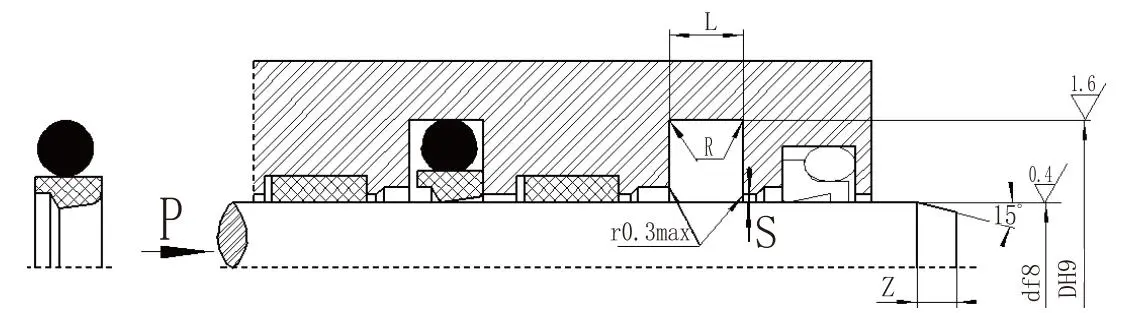

Užsakymo modelis: RC11-B-40x55.1x6.3-PTFE3-RO2 Modelis: strypo skersmuo x griovelio skersmuo x griovelio plotis PTFE3 (modifikuotas PTFE) Medžiagos kodas: R01, R02 - O formos žiedo medžiagos kodas
