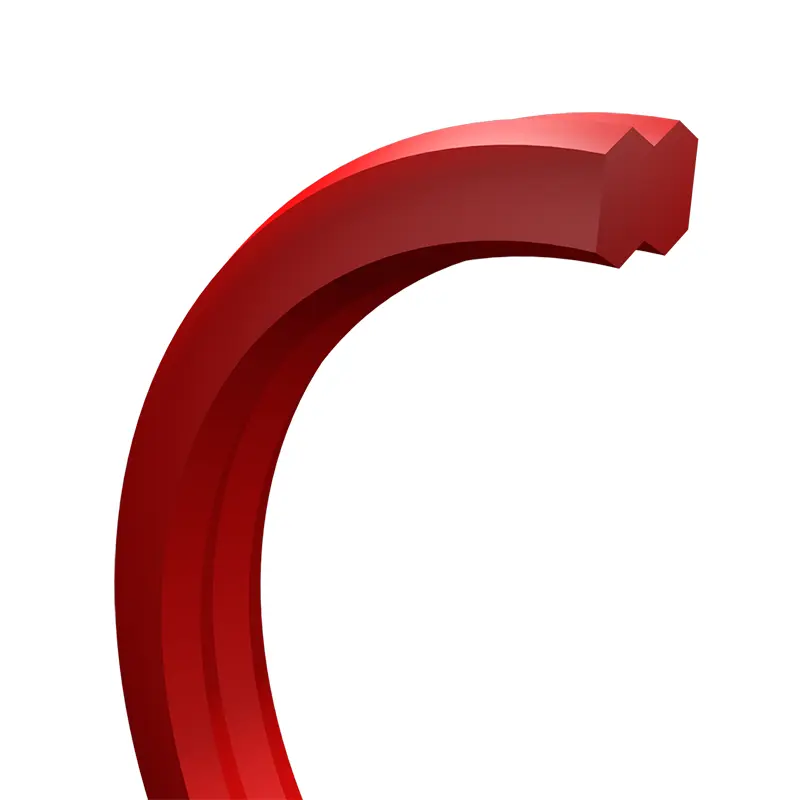

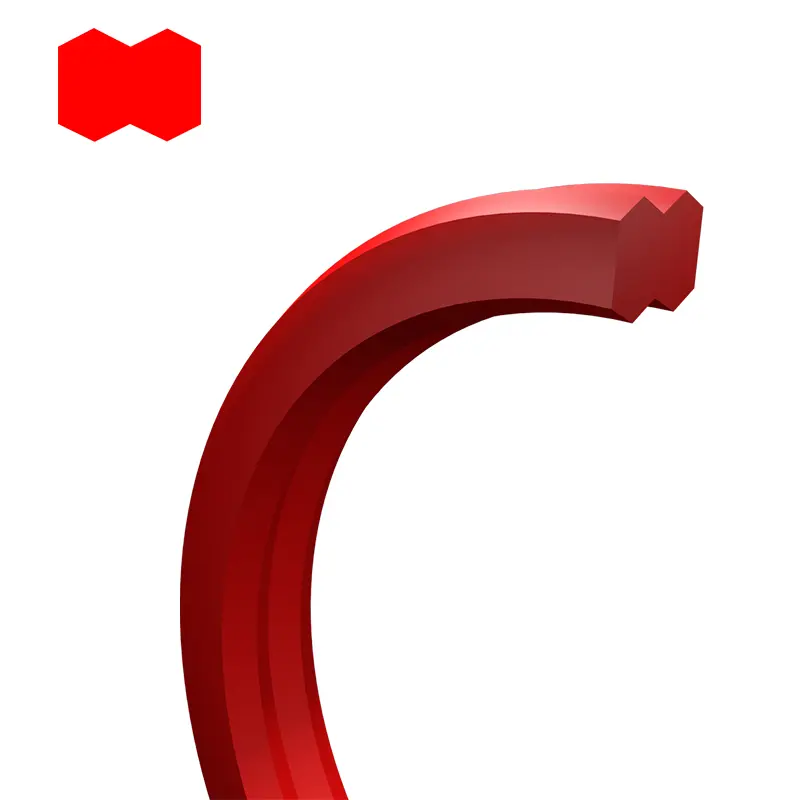

Dabartiniame hidraulinio cilindro konstrukcijoje O žiedai arba O žiedo + laikymo žiedų derinys daugiausia naudojamas kaip statiniai sandarikliai. Tačiau šis sandarinimo tirpalas surinkimo metu turi tam tikrą riziką, nes O žiedas gali būti susuktas, o laikančio žiedo padėtis gali būti ne optimali. Šis sprendimas taip pat rodo slėgio pulsacijos atveju ir purvo įsibrovimo trūkumus. Tokiu atveju hantelio formos sandarinimo žiedas gali būti naudojamas kaip idealus pakaitalas kaip statinis vieno originalo hidraulinis sandariklis.
Produkto funkcijos ir programos:
Techniniai duomenys
Slėgis: iki 50MPa.
Temperatūra: -35 ℃ ...+110 ℃.
Medžiaga: poliuretanas.
Diegimo reikalavimai
(1) Diegimo „Chamfer C“ pasirinktas atsižvelgiant į griovelio gylio W (mm) vertę
Kai w <3; C ≥3.
Kai w> 3; C ≥5.
(2) paviršiaus apdaila
Sandariklio tipas | Paviršius | Ra | RZ | Rmax |
Radialinis antspaudas | Porų paviršiai (gręžinys, stūmoklis, velenas) | ≤1,6 | ≤6,3 | ≤10 |
Griovo dugnas | ≤3,2 | ≤6,3 | ≤16 | |
Griovelio pusė | ≤3,2 | ≤6,3 | ≤16 |
(3) Hantelio formos sandarinimo žiedas šiomis bandymo sąlygomis neturi nuotėkio ir yra labai atspari išspaudimui.
|
Aukštos įtampos bandymas | Slėgio pulsacijos testas |
Slėgis p | 40/52MPA | 30MPA |
Temperatūra t | 100 ℃/80 ℃ | 60 ℃ Maksimali degalų bako temperatūra |
Vidutinis | Hidraulinis aliejus HLP 46 | Hidraulinis aliejus HLP 46 |
Bandymo sąlygomis | 72h | 500000 slėgio pulsacija |
(4) Optimalus sandarinimo tarpas:
Cilindro anga - H8
Kreipiamasis rankovė - G6
Kadangi sandariklis yra labai atsparus išspaudimui, galima pasiekti 0,2 mm radialinį sandarinimo tarpą.
Naudojant žemą temperatūrą, reikėtų vengti nukrypimų nuo kreipiamosios rankovės iki cilindro angos ir stūmoklio strypo.

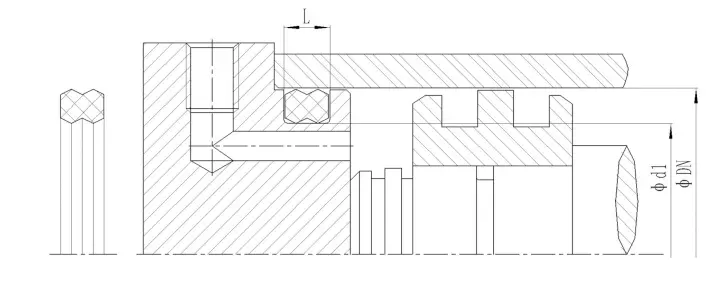

Diegimo rekomendacijos
Pranašumas
Palyginti su O žiedais ar O žiedu + laikymo žiedų deriniais, hantelio sandarikliai turi šiuos pranašumus:
(1) labai atspari suktis
(2) lengva įdiegti
(3) Ilgas tarnavimo gyvenimas
(4) Aukšto slėgio atsparumas
Paraiška
Hombelio sandarikliai dažniausiai naudojami hidrauliniuose cilindruose, tokiuose kaip:
(1) Šakiniai
(2) Statybos mašinų hidraulika
(3) Pramoninis hidraulika
(4) staklės
(5) įpurškimo formavimo mašinos
(6) Hidrauliniai presai
(7) kasetės vožtuvai
