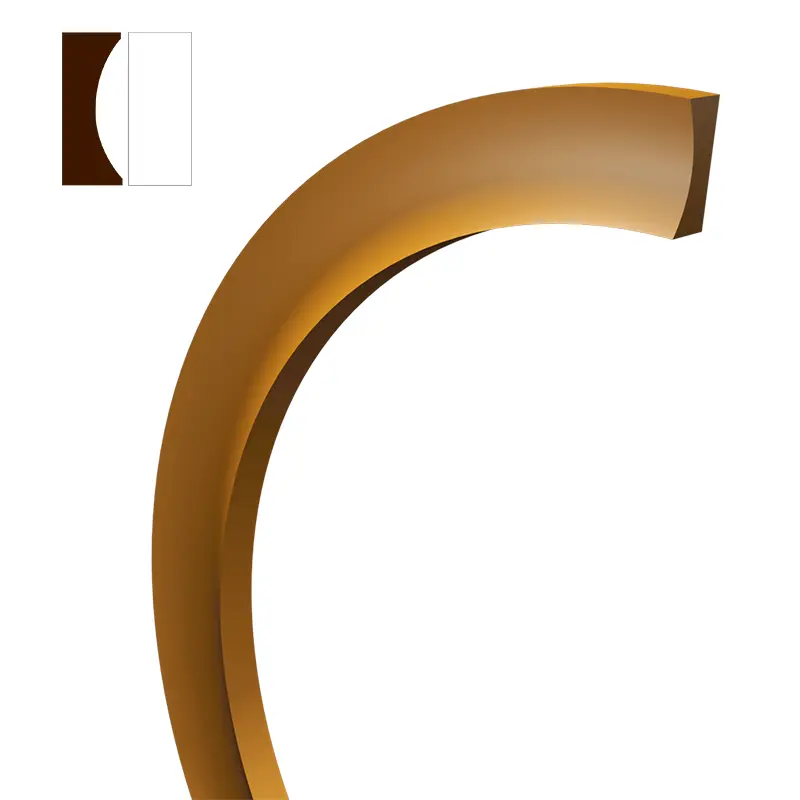

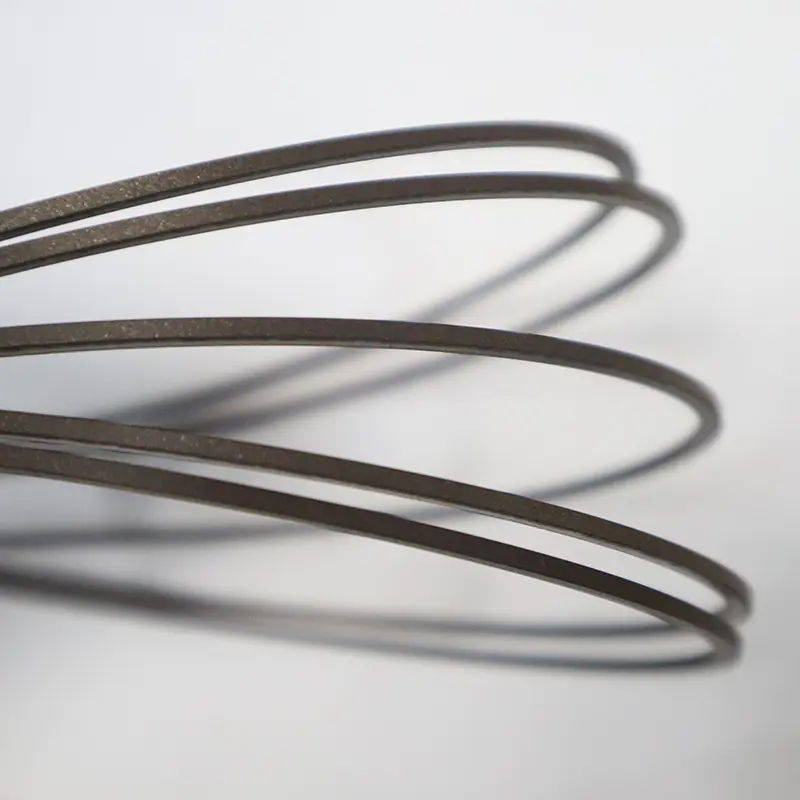

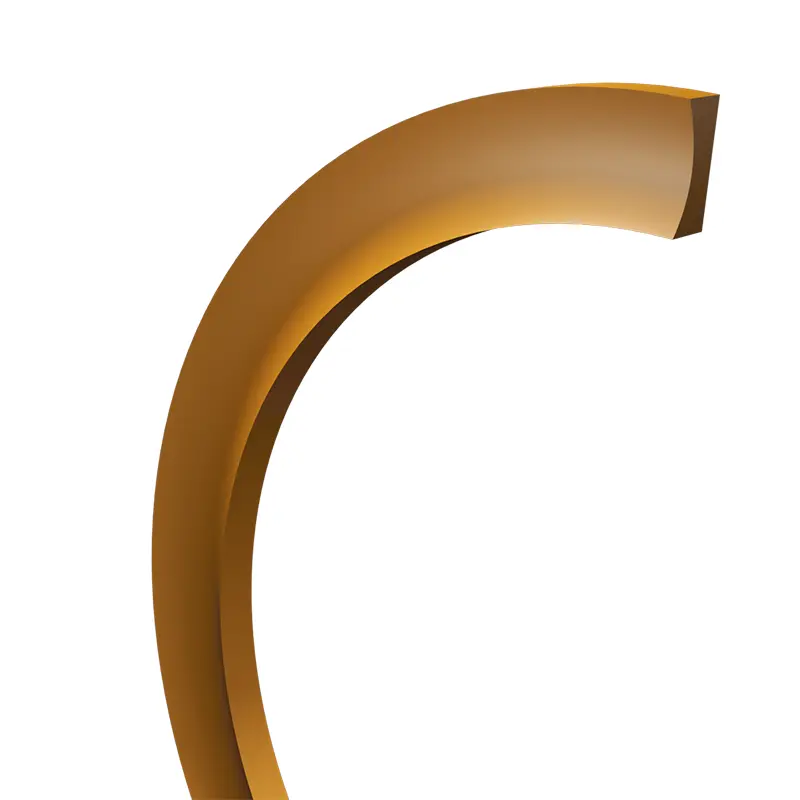

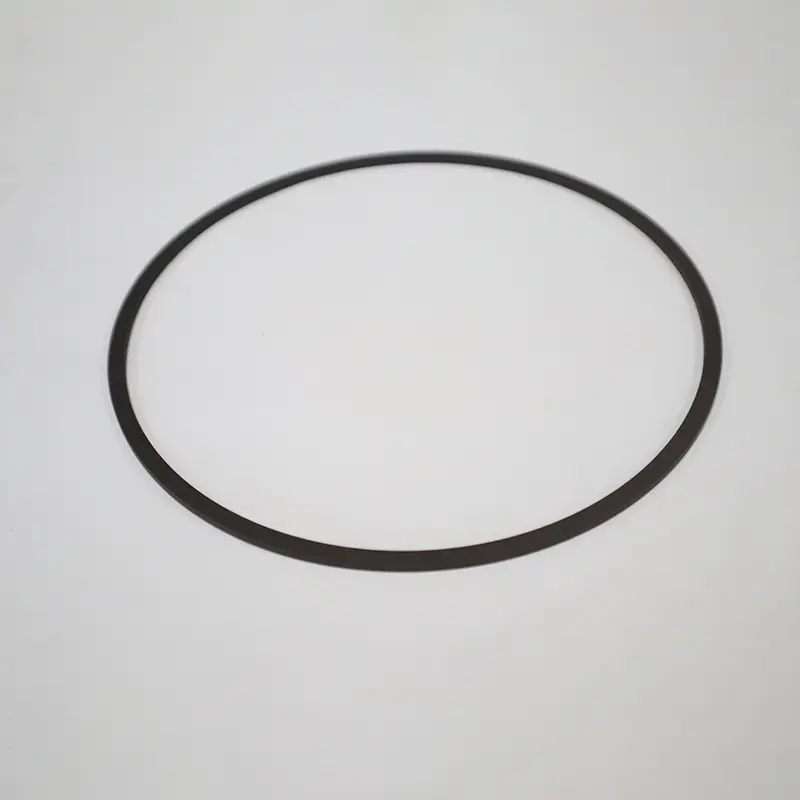

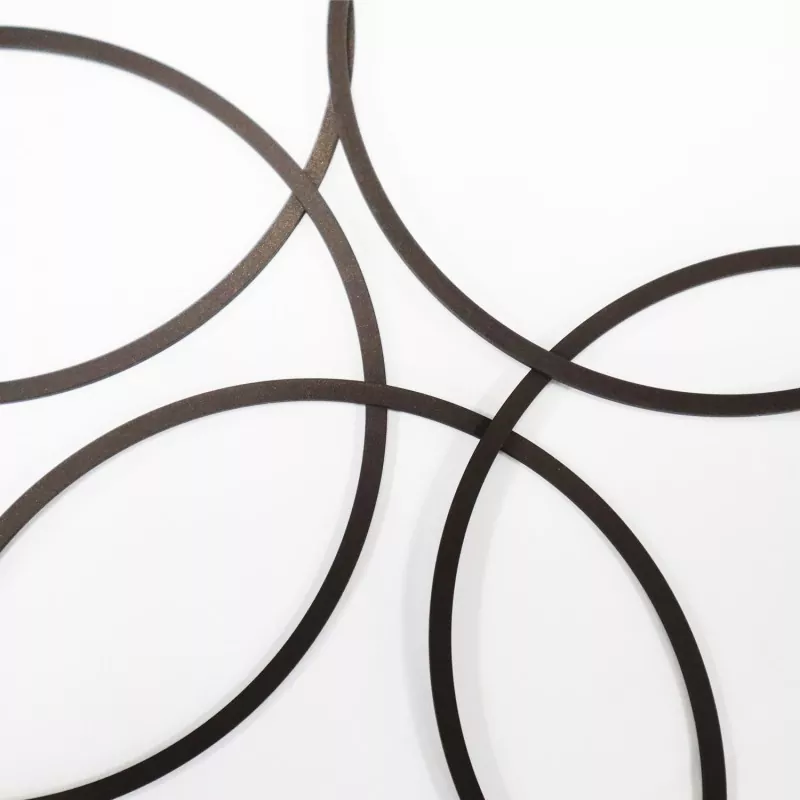

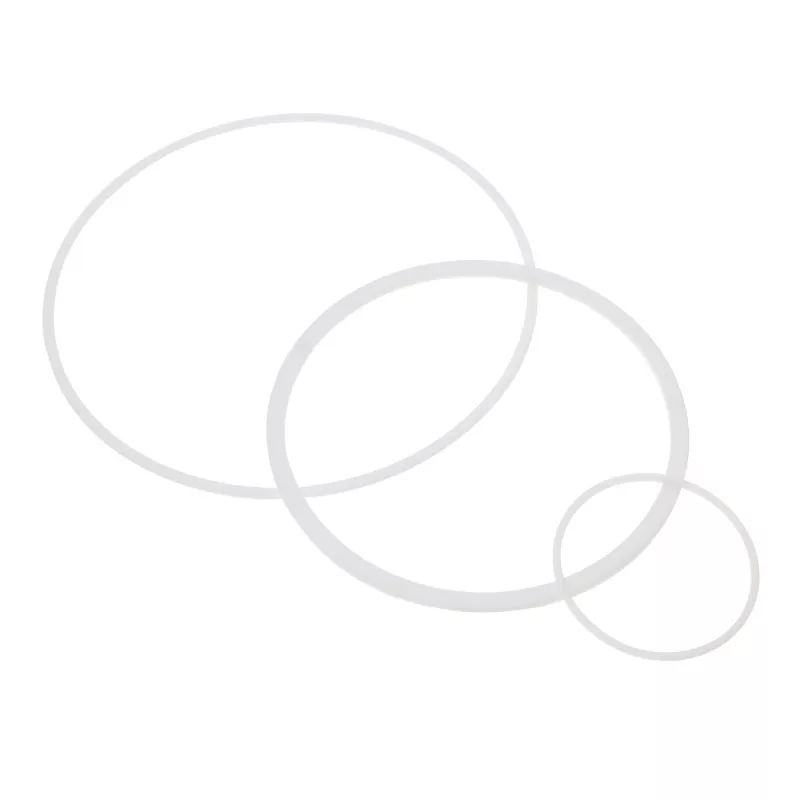

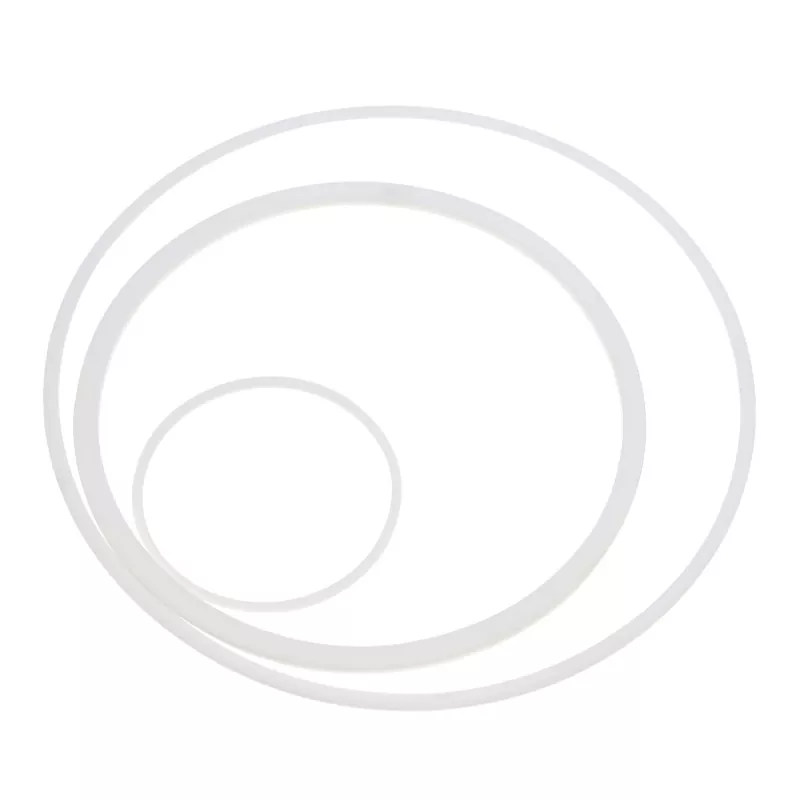

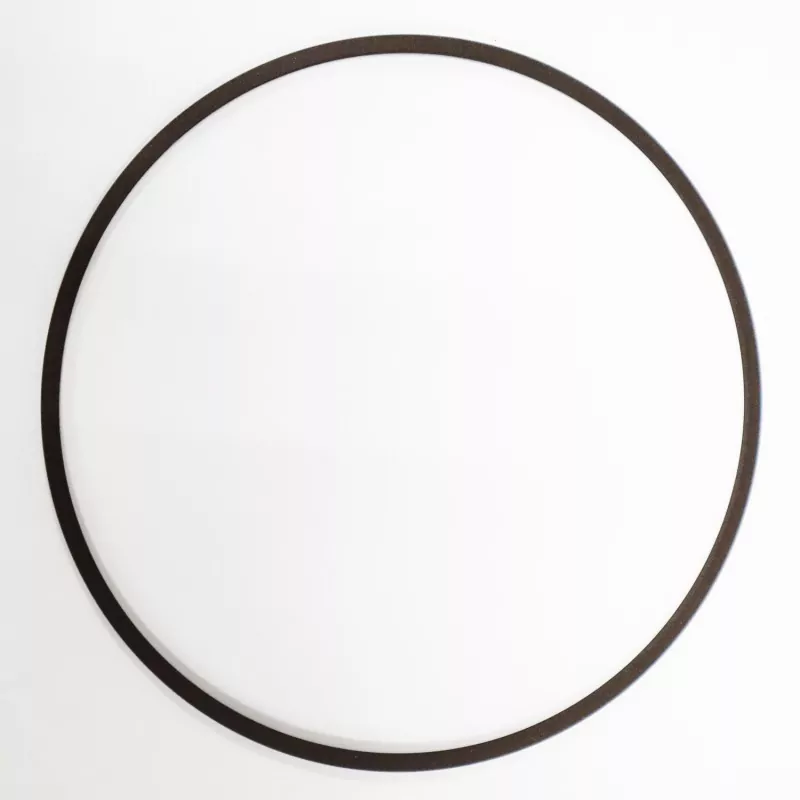

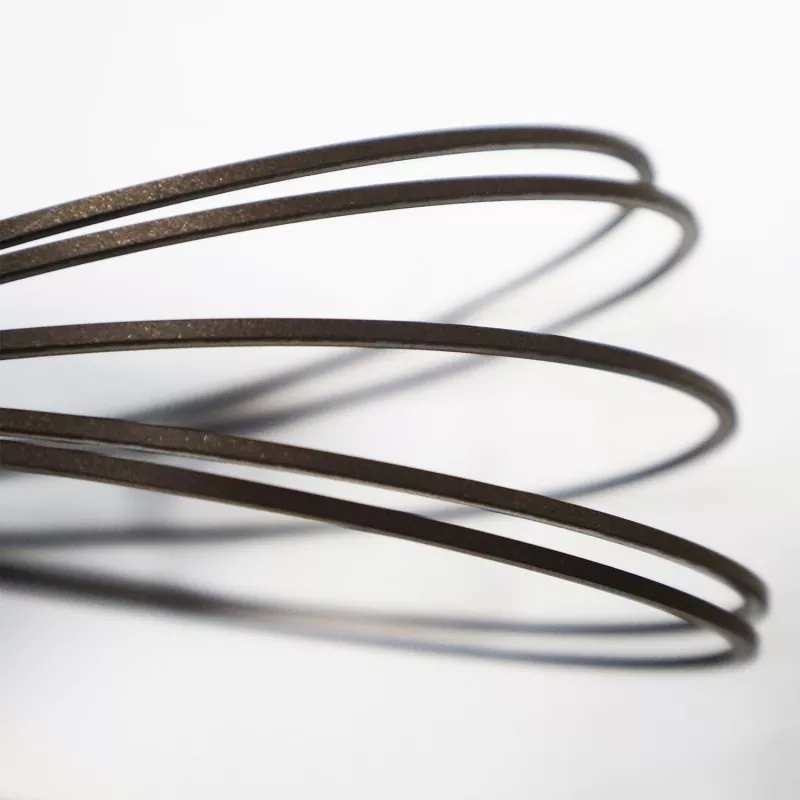

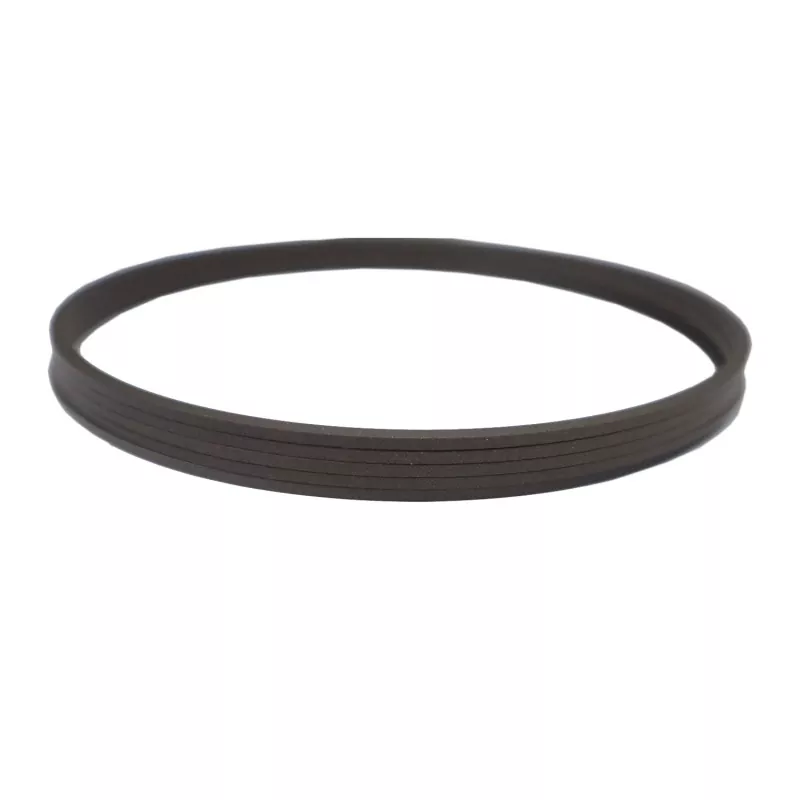

Atraminis žiedas

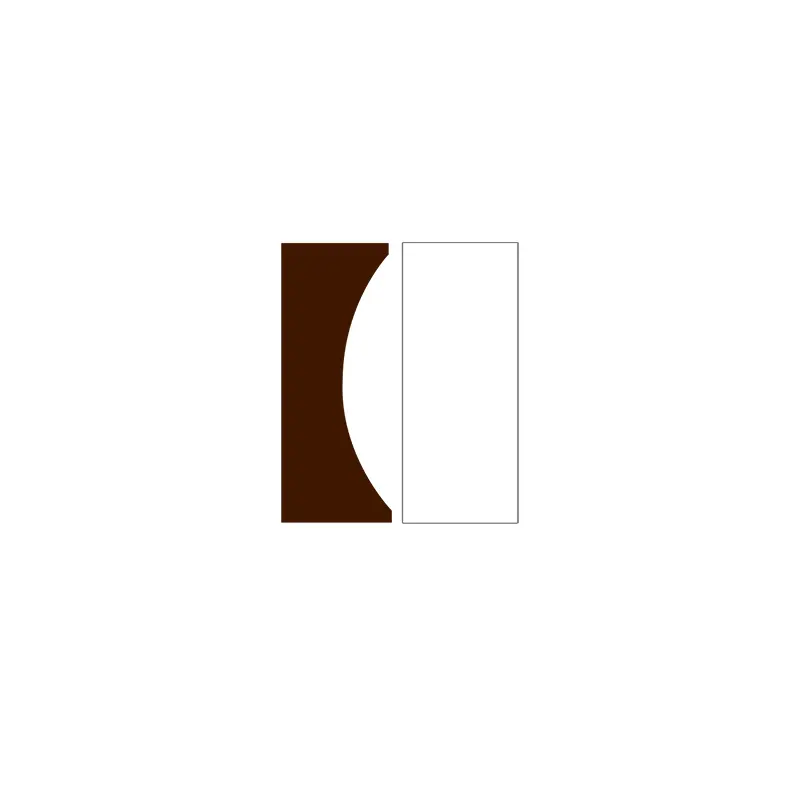

Atraminis žiedas naudojamas kartu su O-žiedu arba žvaigždutės žiedu, kad, veikiant slėgiui, sandarinimo žiedas neįspaustų į tarpą žemo slėgio pusėje. Slėgiui ir toliau didėjant, sandarinimo žiedas pažeidžiamas dėl „išspaudimo“ ir galiausiai neužsandarina. Jei naudojamas atraminis žiedas, galima išvengti sandarinimo žiedo „išspaudimo“. Todėl laikantis žiedas yra sandarinimo žiedo papildymas. Tai nėra pats sandariklis, bet padidina sandarinimo žiedo darbinio slėgio diapazoną.

Atraminis žiedas naudojamas kartu su O-žiedu, kad būtų išvengta jo „išspaudimo“, veiksmingai apsaugota sandarinimo žiedas, pailginamas jo tarnavimo laikas ir leidžiamas didesnis sandarinimo tarpas, taip sumažinant apdorojimo išlaidas.

Produkto savybės ir programos:

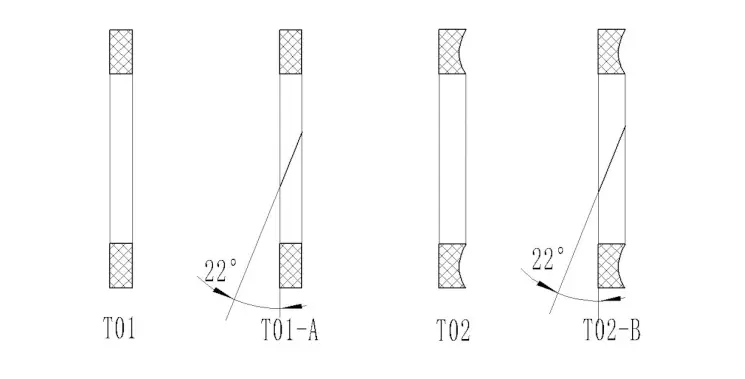

Išlaikomasis žiedo formos ir struktūros tipas

Techniniai duomenys

Darbinis slėgis: statinis sandariklis gali siekti apie 200Mpa (priklausomai nuo atraminio žiedo medžiagos ir sandariklio tipo), stūmoklinis sandariklis gali siekti apie 40Mpa. Sūpynės / lėto greičio sukimasis gali siekti apie 15Mpa.

Greitis: stūmoklio ir sukimosi greitis gali siekti apie 2 m/s (priklausomai nuo medžiagos).

Užsakymo standartai

(1) T01 serijos atraminius žiedus sudaro vidinis skersmuo d1, plotis W ir storis T.

Pavyzdys: T01-00356 d1: 3,56*W:1,35*T:1,23

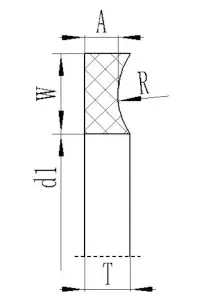

(2) T02 serijos atraminius žiedus sudaro vidinis skersmuo d1, plotis W ir storis A bei T.

Pavyzdys: T02-027 d1:33.78*W:1.35*A:1.14*T:1.24
