O-žiedai yra populiariausi hidrauliniuose, pneumatiniuose komponentuose ir sistemos įrenginiuose naudojami sandarikliai, plačiai naudojami įvairioms sandarinimo progoms.
O-žiedai gali būti naudojami kaip sandarinimo elementai, taip pat kaip jėgos taikantys elementai hidrauliniams slankiojantiems sandarikliams ir dulkių žiedams. Esant nurodytoms temperatūroms, slėgiui ir skirtingoms skysčių bei dujų terpėms, šie gaminiai gali veikti kaip statinės arba judančios būsenos sandarikliai. Galima sakyti, kad pramonės srityje, nesvarbu, ar tai yra vienas sandariklis remontui ir priežiūrai, ar tokiose srityse kaip aviacija, automobilių pramonė ir bendroji pramonė, sandarinimo žiedai yra beveik visur.
Produkto savybės ir programos:
O-žiedai turi daug privalumų:
(1) Tinka įvairioms sandarinimo formoms, įskaitant statinį sandarinimą ir dinaminį sandarinimą.
(2) Tinka įvairiems judėjimo režimams, tokiems kaip sukamasis judesys, ašinis slenkamasis judesys arba kombinuotas judėjimas.
(3) Tinka įvairioms sandarinimo terpėms, įskaitant alyvą, vandenį, dujas, chemines terpes ar kitą mišrią terpę;

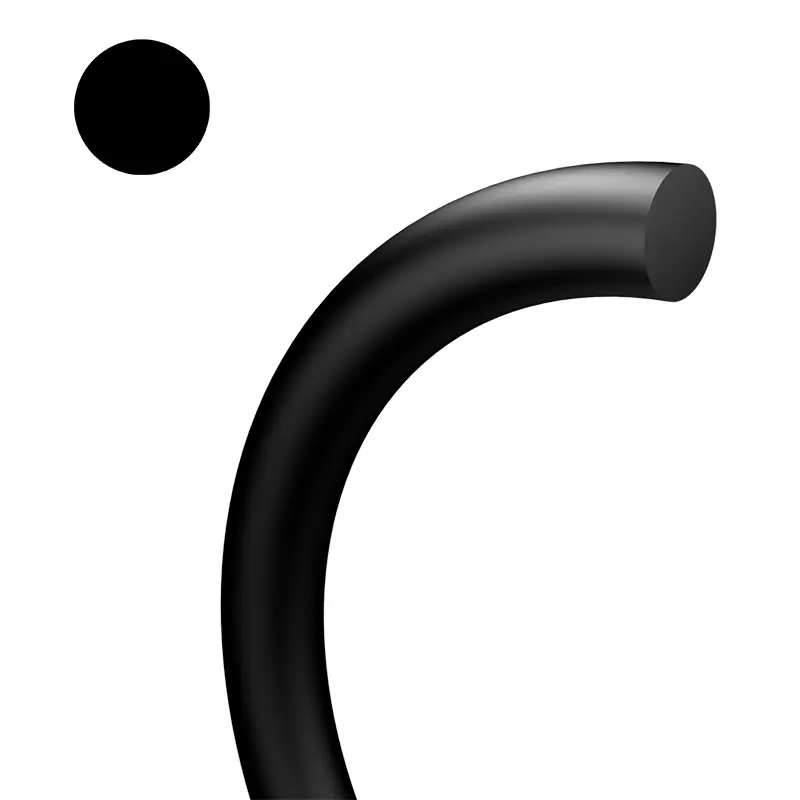

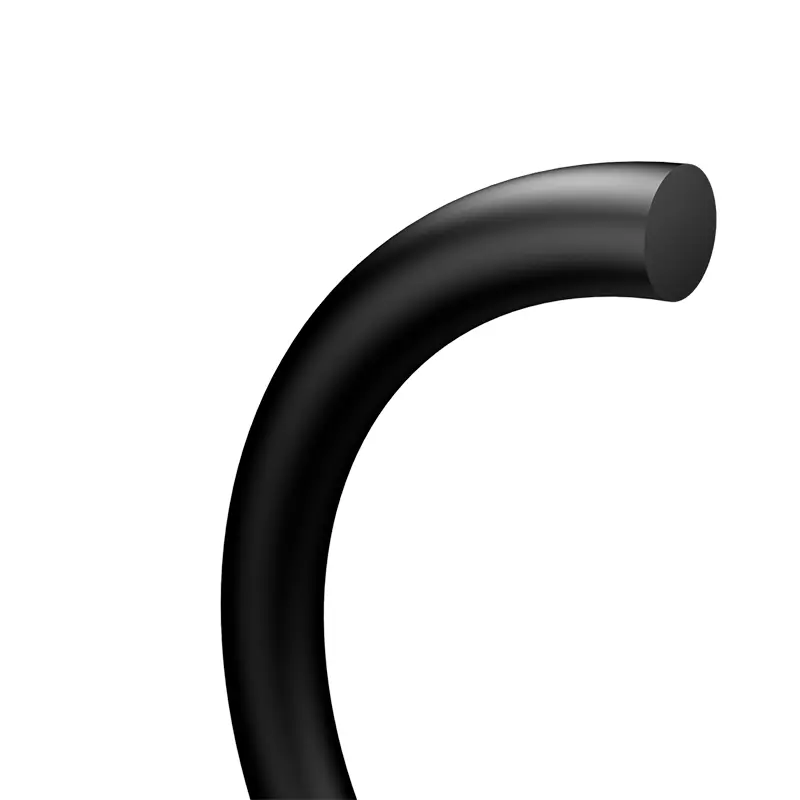

(4) Skerspjūvio konstrukcija yra labai paprasta, ji turi savaiminio sandarinimo efektą, patikimą sandarinimą, kompaktišką struktūrą ir lengvą surinkimą bei išmontavimą;
(5) Yra daug rūšių medžiagų;
(6) Maža kaina;
(7) Dinaminis atsparumas trinčiai yra palyginti mažas.

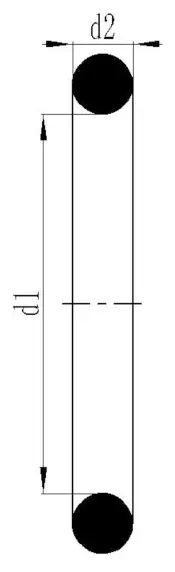

O žiedo standartų sąrašas pateiktas toliau esančioje lentelėje:
| 1-1 lentelė O žiedo standartų sąrašas | |||||||
| Standartinis | O žiedo skerspjūvio skersmuo d2 |
 |
|||||
| Amerikos standartas AS 568 Britų standartas BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| Japonijos standartas JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Tarptautinis standartas IS0 3601/1 Vokietijos standartas DIN 3771/1 Kinijos standartas GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Kinijos standartas GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| Pageidaujami metriniai dydžiai | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| Amerikos standartas AS 568 (900 serija) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
Sandarinimo mechanizmas
O-žiedas yra automatinis dvipusis sandarinimo elementas. Montavimo metu jo radialinis ir ašinis išankstinis suspaudimas lemia pradinį paties O žiedo sandarinimo gebą, kuri didėja didėjant sistemos slėgiui.
(1) Nesuspausta būsena
(2) Suspausta būsena be slėgio
(3) Slėgis
Veikimo parametrai
1-2 lentelė O žiedo veikimo parametrai
| Standartinis | Statinis sandariklis | Dinaminis sandariklis |
| Darbinis slėgis | Be atraminio žiedo didžiausia gali siekti 20MPa; Su atraminiu žiedu didžiausias gali siekti 40 MPa: Su specialiu atraminiu žiedu maksimali gali siekti 200 MPa | Be atraminio žiedo maksimalus slėgis gali siekti 5MPa; su atraminiu žiedu, didesnis slėgis |
| Greitis | Stūmoklinis 0,5 m/s maks., besisukantis 2 m/s maks | |
| Temperatūra | Bendrosios progos: -30~+110, ypatingos progos: -60~+250, besisukančios progos: -30~+80 | |
| Vidutinis | Žr. (Medžiagos savybių lentelę) | |
O žiedo pasirinkimas
1. Darbo terpė ir darbo sąlygos
Renkantis sandarinimo žiedo medžiagą, pirmiausia reikia atsižvelgti į suderinamumą su darbo terpe, taip pat į darbo sąlygas, tokias kaip slėgis, temperatūra, nepertraukiamo darbo laikas ir sandarinimo dalies veikimo ciklas. Jei jis naudojamas besisukant, reikia atsižvelgti į temperatūros kilimą dėl trinties šilumos. Skirtingos sandarinimo medžiagos turi skirtingas fizines ir chemines savybes. Daugiau informacijos rasite „Medžiagų savybių lentelėje“.
2. Sandarinimo tipas ir montavimo griovelio dydis
(1) Pagal sandarinimo formą jį galima suskirstyti į: statinį sandariklį (sandarinimas be santykinio judėjimo tarp gretimų paviršių) ir dinaminį sandariklį (sandarinimas su slenkamuoju judesiu tarp sandarių dalių);
(2) Pagal sandarinimo paskirtį jį galima suskirstyti į: skylės sandariklį, veleno sandariklį ir sukamąjį sandariklį;
(3) Pagal montavimo formą jį galima suskirstyti į: ašinį montavimą (jo skerspjūvis po montavimo deformuojamas ašine kryptimi) ir radialinį montavimą (jo skerspjūvis po montavimo deformuojamas radialiai).

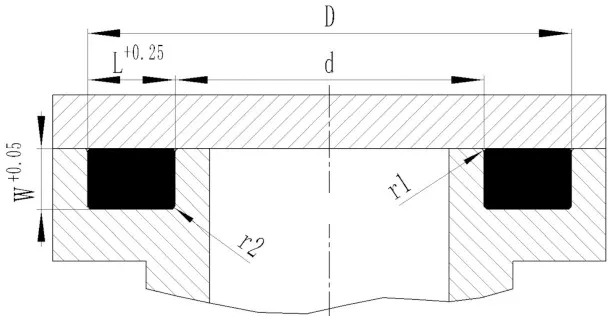

① Ašinis statinis sandariklis
1-3 lentelė Ašinio statinio sandariklio montavimo griovelio matmenys
| O žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L+0,25 | O žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L+0,25 | O žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L+0,25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

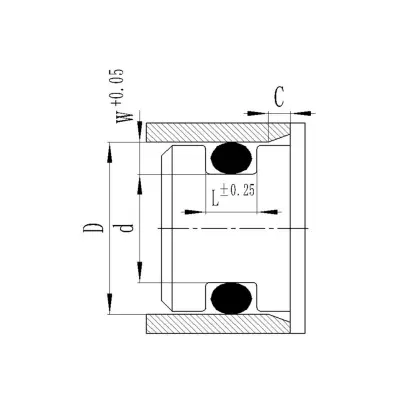

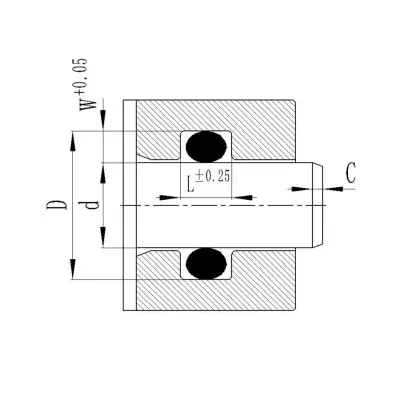

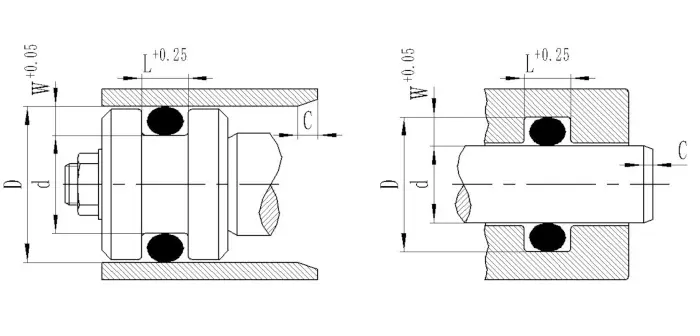

② Radialinis statinis sandariklis
Radialinis angos sandariklis: montavimo griovelis yra ant veleno, o vidinis sandarinimo žiedo skersmuo yra lygus arba šiek tiek mažesnis už griovelio dugno skersmenį d.
Radialinis veleno sandariklis: montavimo griovelis yra angoje, o vidinis O žiedo skersmuo ir sandarinto veleno skersmuo d yra kuo arčiau.
| 1-4 lentelė Radialinio statinio sandariklio montavimo griovelio matmenys | |||||||||||
| O-žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L±0,25 | C | O-žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L±0,25 | C | O-žiedo vielos skersmuo d2 | Griovelio gylis W+0,05 | Griovelio plotis L±0,25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③ Vakuuminis sandariklis (statinis sandariklis)
Vakuuminė pakuotė yra sandarinimo žiedas esant ypatingoms aplinkybėms, o sandarios sistemos slėgis yra mažesnis nei 1 standartinė atmosfera (101,325 kpa).
Jo taikymo ir montavimo griovelio dydžio reikalavimai yra tokie:
a. Montavimo griovelio erdvė po deformacijos beveik 100% užpildoma O-žiedo tūriu, o tai gali padidinti kontaktinį plotą ir pailginti difuzijos laiką per elastomerą.
b. O formos žiedo skerspjūvio suspaudimo deformacija yra apie 30%.
c. Reikėtų naudoti vakuuminį tepalą (kad būtų sumažintas nuotėkis).
d. Kiekvieno montavimo griovelio paviršiaus šiurkštumas turėtų būti didesnis nei hidraulinių statinių sandariklių reikalavimai, o kontaktinio diapazono ftp procentas turėtų būti didesnis nei 50%.
e. O-žiedas turi būti pagamintas iš medžiagų, kurios yra suderinamos su dujomis, yra mažos laidumo ir mažos suspaudimo deformacijos. Čia rekomenduojame naudoti fluoro kaučiuką.
④ Radialinis hidraulinis dinaminis sandariklis
Kadangi O formos žiedas judant pasislenks, jo naudojimas apsiriboja mažesniu slėgiu (be atraminio žiedo) ir greičiu (sukamuoju judesiu = 0,5 m/s; sukamuoju judesiu = 2,0 m/s).
3. Kietumo koeficientas
O-žiedo medžiagos kietumas yra vienas iš svarbių rodiklių vertinant sandarinimo efektyvumą. O-žiedo kietumas lemia O žiedo suspaudimą ir didžiausią leistiną griovelio išspaudimo tarpą. Paprastai pateikiama Shore A70 nitrilo guma, kuri gali atitikti daugumą naudojimo sąlygų.

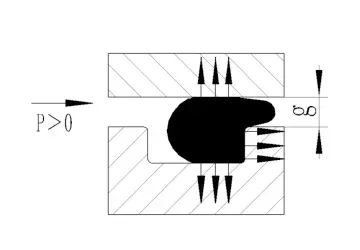

4. Išspaudimo tarpas
Didžiausias leistinas ekstruzijos tarpas g max yra susijęs su sistemos slėgiu, sandarinimo žiedo skerspjūvio skersmeniu ir medžiagos kietumu. Paprastai kuo didesnis darbinis slėgis, tuo mažesnis didžiausias leistinas ekstruzijos tarpas g max. Jei tarpas g viršija leistiną diapazoną, O-žiedas bus išspaustas ar net pažeistas.
Radialiniuose dinaminiuose sandarikliuose rekomenduojama naudoti laikantįjį žiedą, kuris gali neleisti sandarinimo žiedui įspausti į radialinį tarpą ir padidinti darbinį slėgį. Kai slėgis viršija 5 MPa, o vidinis skersmuo > 50 mm, o slėgis didesnis nei 10 MPa, o vidinis skersmuo < 50 mm, rekomenduojama naudoti laikantį žiedą.
Statiniam sandarinimui rekomenduojama atitikti H7/g6.
5. Tempimo ir suspaudimo laipsniai
Įdėjus sandarinimo žiedą į griovelį, jis tam tikru mastu bus ištemptas ir suspaustas. Jei tempimo ir suspaudimo vertės yra per didelės, O formos žiedo skerspjūvis bus pernelyg padidintas arba sumažintas. Kad nepakenktų jo sandarinimo efektui, rekomenduojama griežtai laikytis šių dviejų punktų:
(1) Radialiniam skylės sandarinimui: O formos žiedas pageidautina ištemptas (t. y. d>d2), o didžiausias leistinas tempimo greitis yra 6%, nes 1% tempimas atitinkamai sumažins skerspjūvio skersmenį W 0,5%.
Pailgėjimas = (d-2/d2) × 100 % ＜6 %
Lygtyje: d - radialinio angos sandariklio montavimo griovelio apatinis skersmuo
d2 - vidinis O žiedo skersmuo
(2) Radialinių veleno sandariklių O formos žiedas pageidautina suspaustas išilgai jo perimetro (t. y. D1>D), o didžiausias leistinas apskritimo suspaudimo laipsnis yra 3%.
Suspaudimo laipsnis = (D1-D)/D1 × 100 % ＜3 %
Lygtyje: D1-išorinis sandarinimo žiedo skersmuo
Radialinio veleno sandariklio montavimo griovelio skersmuo D formos apačioje
6. O-žiedai naudojami kaip besisukantys veleno sandarikliai
O-žiedai taip pat gali būti naudojami kaip tarpikliai mažo greičio sukimosi ir trumpo ciklo sukimosi velenams. Kai apskritimo greitis yra mažesnis nei 0,5 m/s, O žiedo pasirinkimas gali būti pagrįstas įprastais projektavimo standartais; kai apskritimo greitis yra didesnis nei 0,5 m/s, reikia atsižvelgti į reiškinį, kad pailgas guminis žiedas po kaitinimo susitrauks (Džaulio šilumos reiškinys), todėl vidinis sandarinimo žiedo skersmuo parenkamas maždaug 2 % didesnis už sandarinamo veleno skersmenį, ir aukščiau nurodyto reiškinio galima išvengti. Įdėjus sandarinimo žiedą į griovelį, jis radialiai suspaudžiamas, kad susidarytų smulkus bangavimas, taip pagerinant tepimo sąlygas.

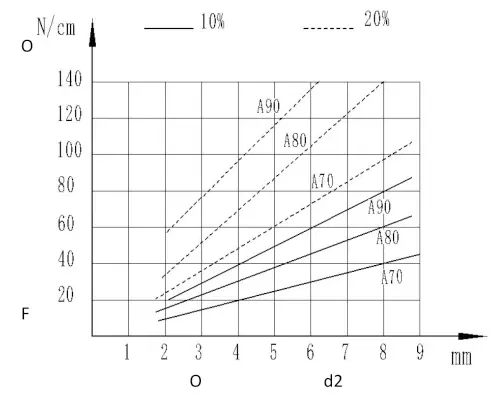

7. Montavimo suspaudimo jėga
Montavimo metu suspaudimo jėga yra susijusi su pradinio suspaudimo laipsniu ir medžiagos kietumu. Paveikslėlyje parodytas vieneto suspaudimo jėgos ir sandariklio apskritimo centimetro skerspjūvio skersmens ryšys, kuris naudojamas suspaudimo jėgos dydžiui montuojant sandarinimo žiedą įvertinti.

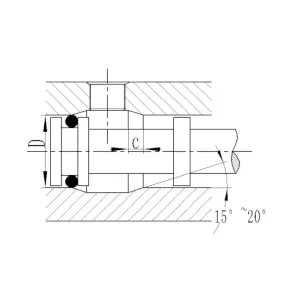

Vietos konstrukcijos projektavimas
Kadangi montavimo metu sandarinimo žiedas bus suspaustas, norint išvengti rimtų pažeidimų, angos galą arba veleno galą reikia apdoroti 15°–20° kampu, o kraštai turi būti suapvalinti ir pašalinti įbrėžimus. Jei montuojant sandarinimo žiedas turi praeiti per skersinę angą, perėjimo anga taip pat turi būti nusklembta arba suapvalinta.

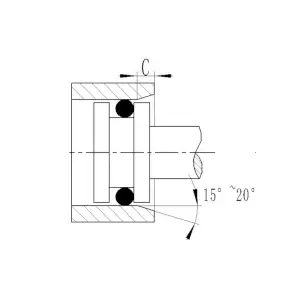

Skylės nuožulnumas

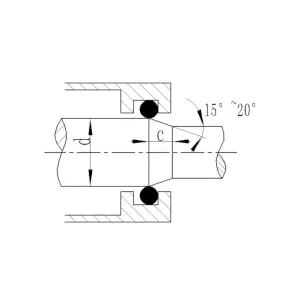

Veleno nuožulnumas
Pereinamųjų angų nusklembimas/apvalinimas
Lentelė 1-10 Minimalus nuožulnumo ilgis Cmin
| Sekcijos skersmuo W | ≤1,78, 1,80 | ≤2,62, 2,65 | ≤3,53, 3,55 | ≤5,30, 5,33 | ≤7.00 | >8.40 | |
| Minimalus nuožulnumo ilgis Cmin | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Nusklembtos paviršiaus šiurkštumas: Rz≤4,0μm Ra≤0,8μm
Leistini formos nuokrypiai ir paviršiaus defektai
O-žiedų formas ir paviršiaus defektus skirstome į dvi kategorijas: N ir S.
(1) N: atspindi mūsų standartinę kokybę, kuri gali visiškai atitikti aukštus kokybės reikalavimus ir kasdienį naudojimą.
(2) S: tinka progoms, kurioms keliami labai aukšti formos ir paviršiaus defektų reikalavimai, dažniausiai reikalaujama didelės gamybos ir didelių sąnaudų.

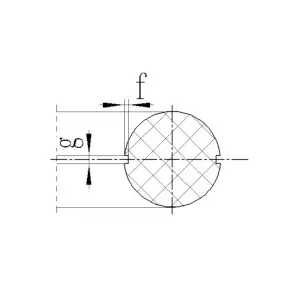

Pelėsių nesutapimas d

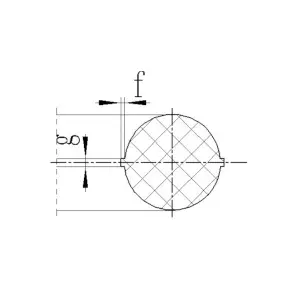

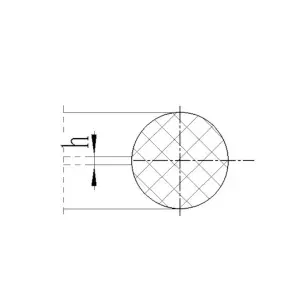

Pelėsių dalijimo blykstė h
Pelėsių skilimo susitraukimas

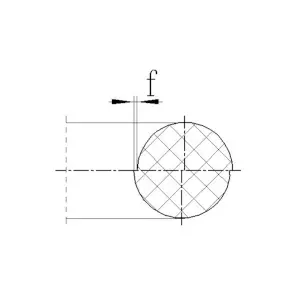

Per didelis kirpimas

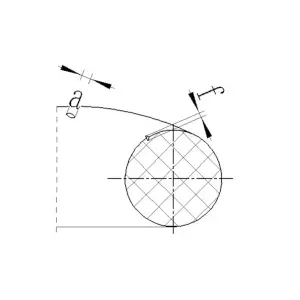

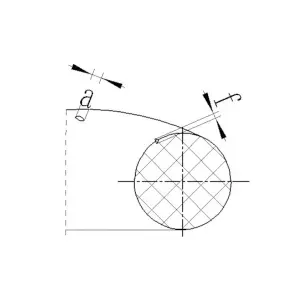

Srauto žymės
Kiti defektai
| 1-8 lentelė O žiedo formos ir paviršiaus defektai | ||||
| Defektai | Kategorija | Leistinas W atkarpos nuokrypis | ||
| ≤2,65 | >2.65 | |||
| Klaidos modulis | Plotis h | N | 0.06 | 0.12 |
| Blykstės kiekis | Plotis h | S | 0.05 | 0.09 |
| Atsiskyrimo susitraukimas | Plotis h | N | 0,1 · W | 0,1 · W |
| Plotis h | 0.05 | 0.09 | ||
| Plotis h | S | 0,05 ·W | 0,05 ·W | |
| Plotis h | 0.05 | 0.09 | ||
| Per didelis kirpimo plotis (leistinas perteklinis apipjaustymas, tačiau jis turi būti skerspjūvio nuokrypio diapazone, o paviršius turi būti lygus) | Plotis h | N | 0.4 | 1.2 |
| Plotis h | S | 0.4 | 0.7 | |
| Srauto žymės (apskritimo kryptis) | Storis a | N | 0,1 · ID | 0,1 · ID |
| Gylis f | 0.03 | 0.06 | ||
| Storis a | S | 0,05 · ID | 0,05 · ID | |
| Gylis f | 0.03 | 0.06 | ||
| Kiti defektai | Storis a | N | 0,3 · W | 0,3 · W |
| Gylis f | 0.05 | 0.09 | ||
| Storis a | S | 0,1 · W | 0,1 · W | |
| Gylis f | 0.03 | 0.06 | ||
| Paviršiaus šiurkštumas | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| Triukšmas | / | N | Leisti | |
| / | S | Leisti | ||
Saugojimo vadovas
Kad būtų išvengta fizinių ir cheminių sandarinimo žiedų savybių, atsirandančių dėl ilgalaikio sandėliavimo, būtina tinkama laikymo aplinka, užtikrinanti, kad ilgalaikio sandėliavimo metu O žiedai nebūtų paveikti.
Sandėliavimo metu reikia laikytis šių punktų:
(1) Sandėliavimo aplinka turi būti sausa, be dulkių ir gerai vėdinama;
(2) Temperatūra turi būti aukštesnė nei +15 ℃, bet ne aukštesnė kaip +20 ℃;
(3) Kiek įmanoma laikykite tuščiaviduriuose pakavimo maišeliuose ir venkite ingredientų, kurie pažeidžia O formos žiedo medžiagą;
(4) Venkite tiesioginių saulės spindulių laikymo aplinkoje ir laikykite atokiai nuo ultravioletinės šviesos šaltinių;
(5) Sandėliuojant sandarinimo žiedai turi būti be įtempių, ty neįtempti, nesuspausti ir nedeformuoti:
(6) Draudžiama rišti virvele arba kabinti ant metalinių dalių.
Adresas
Nr.1 Ruichen Road, Dongliuting pramonės parkas, Chengyang rajonas, Čingdao miestas, Šandongo provincija, Kinija
Tel
El. paštas

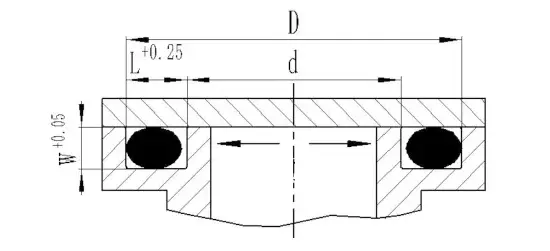

Vidinis slėgis: išorinis O žiedo skersmuo ir išorinis griovelio D skersmuo iš esmės turėtų būti artimas arba didesnis nei 1–3%.

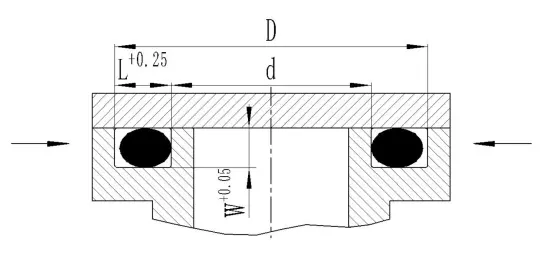

Išorinis slėgis: O formos žiedo vidinis skersmuo turi būti artimas arba šiek tiek mažesnis už vidinį griovelio skersmenį d, bet ne mažesnis kaip 6%.
