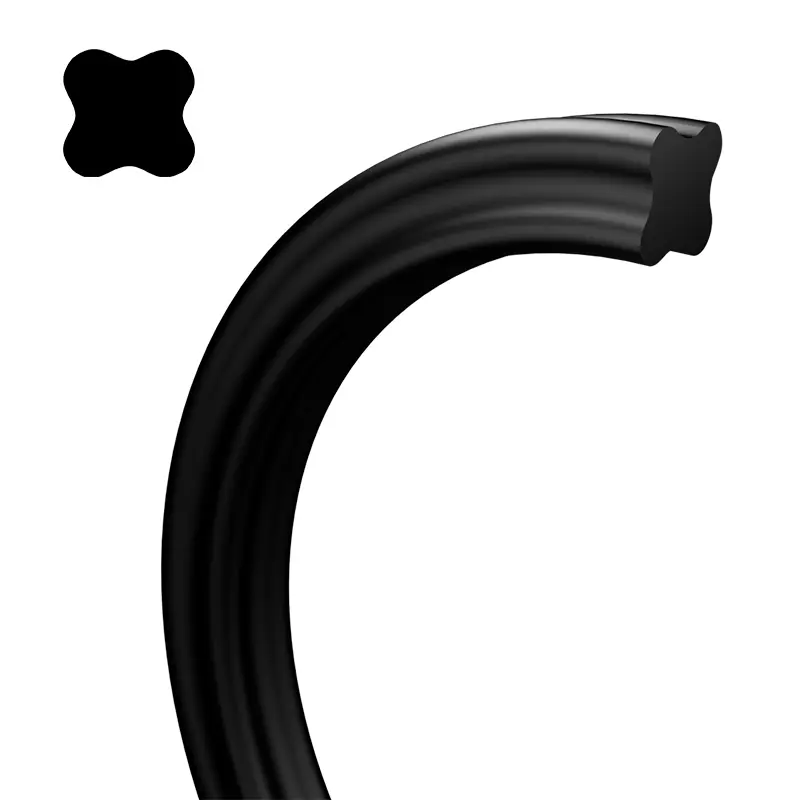

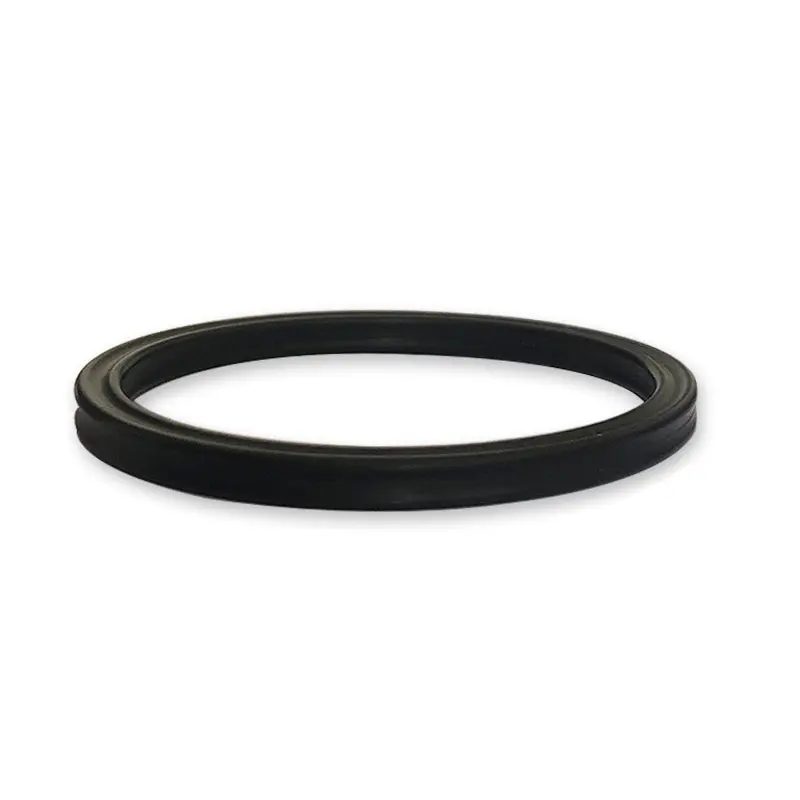

Žvaigždės formos sandarinimo žiedas

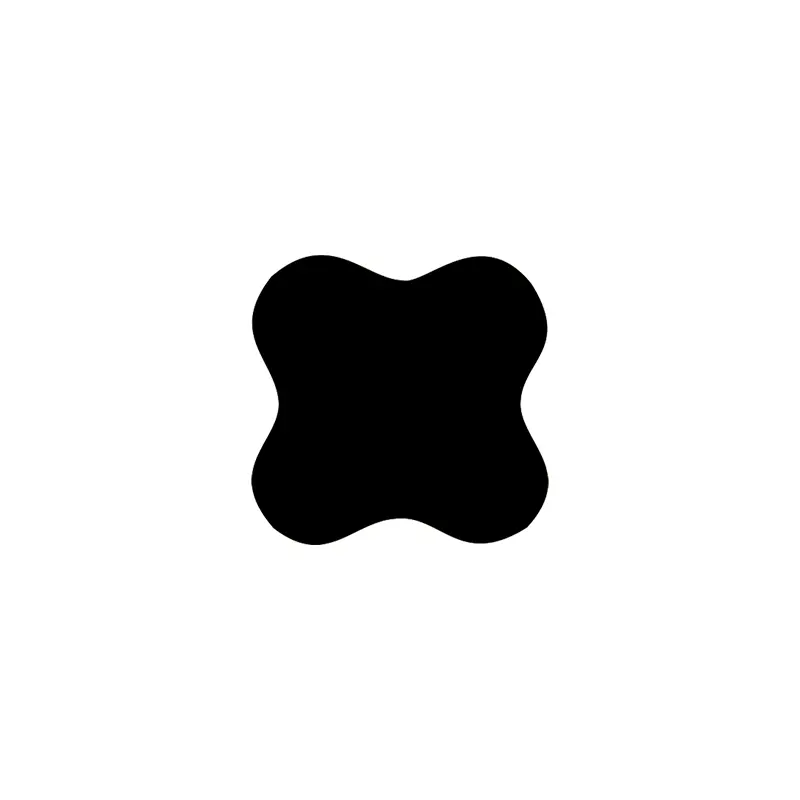

Žvaigždės formos sandarinimo žiedas yra keturių lipdukų sandariklis, turintis X tipo formą, todėl jis taip pat vadinamas rentgeno žiedu. Tai yra patobulinimas ir patobulinimas remiantis O žiedu. Jo skerspjūvio matmenys yra tokie patys kaip Amerikos AS568A standarto O žiedo, ir jis iš esmės gali pakeisti O žiedo naudojimą.

Palyginti su O žiedu, žvaigždės formos sandarinimo žiedas sudaro tepimo ertmę tarp sandarinimo lūpų, kurios atsparumas trinčiai ir mažą pradinį pasipriešinimą. Kadangi jo blykstės kraštas yra įgaubtoje skerspjūvio dalyje, sandarinimo efektas yra geresnis. Neapsaugotas skerspjūvis veiksmingai išvengia riedėjimo reiškinio, kai judesio metu.

Žvaigždžių formos sandarinimo žiedo taikymo diapazonas yra labai platus. Pasirinkite tinkamą medžiagą pagal temperatūrą, slėgį ir terpę. Norint, kad žvaigždės formos sandarinimo žiedas būtų pritaikytas prie nurodytos programos, reikėtų atsižvelgti į abipusius apribojimus tarp visų darbinių parametrų. Nustatant taikymo diapazoną, reikia atsižvelgti į didžiausią temperatūrą, nuolatinę darbinę temperatūrą ir darbo ciklą. Besikeičiančiais atvejais taip pat reikia atsižvelgti į trinties šilumos temperatūros kilimą.

Šis X formos sandarinimo žiedas yra savaime privalomas sandarinimo elementas. Sandarinimo jėga pradinėje būsenoje priklauso nuo suspaudimo kiekio ir medžiagos kietumo. Didėjant sistemos slėgiui, padidės sandarinimo žiedo suspaudimo deformacija, o bendra sandarinimo jėga padidės, sudarydama patikimą sandariklį.

Produkto funkcijos ir programos:

Žvaigždės formos sandarinimo žiedo pasirinkimas

Statinis sandarinimas arba linijinis judėjimas

(1) Skylių sandarinimas: Žvaigždės formos sandarinimo žiedo vidinis skersmuo turėtų būti suderinamas su grioveliu, arba mažiau nei maždaug 2% griovelio apatinio skersmens. Kadangi prieš kompresiją sukelta prieš kompresija gali veiksmingai užkirsti kelią sandarinimo žiedo sukimui ir riedėjimui.

(2) Veleno sandarinimas: Vidinis žvaigždės formos sandarinimo žiedo skersmuo turėtų būti lygus arba šiek tiek didesnis už išorinį veleno skersmenį, kurį galima valdyti per 1%. Sandarinimo žiedą bus lengviau įdiegti ir ilgesnis tarnavimo laikas.

Rotacinis sandarinimas

Vidinis žvaigždės formos žiedo skersmuo yra maždaug 2 ~ 5% didesnis už veleno, kurį jis sandarina, skersmenį. Kadangi sandarinimo žiedas sukels trintį ir šilumą, kai jis bus naudojamas sukimosi metu, o elastomeras susitrauks po kaitinimo (Joule šildymo efektas). Norint užtikrinti sutepimą ir patikimą sandariklio žiedo veikimą, reikia pasirinkti žvaigždės formos žiedą, kurio vidinis skersmuo yra didesnis nei veleno skersmuo. Paprastai sandariklio žiedas su mažesniu skerspjūviu gali patenkinti statinio sandarinimo poreikius, ir, atvirkščiai, siekiant patenkinti dinaminio sandarinimo reikalavimus, turėtų būti naudojamas sandariklio žiedas su didesniu skerspjūviu. Aukšto slėgio ar didelio ekstruzijos tarpo atveju reikia pasirinkti guminę medžiagą, turinčią didesnį kietumą. Geriausias būdas yra pridėti PTFE pagrindinį žiedą, kad būtų išvengta aukšto slėgio ekstruzijos pažeidimų.

Medžiaga

Medžiaga paprastai yra „Shaw A70“ nitrilo gumos NBR. Kitos medžiagos gali reikšti medžiagas, naudojamas O žiedams.

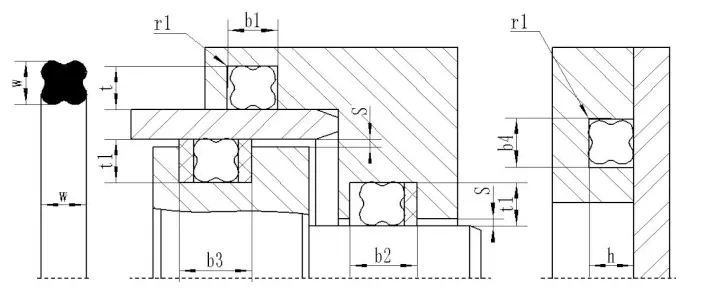

Žvaigždžių žiedas rekomenduojamas griovelio dizainas

Žvaigždžių formos sandarinimo žiedo žiedas („American Standard AS568A“)

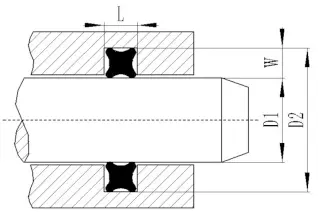

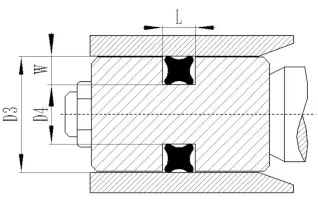

Stūmoklio strypo sandariklis (velenui)					Stūmoklio sandariklis (skylė)
Produkto modelis	Specifikacijos ir matmenys		Strypo ruoniai			Stūmoklio antspaudas		Lizdo plotis
	Vidinio skersmens DN	Skerspjūvio skersmuo Cs	D1	D2		D3	D4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 AS005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
As010 As011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 As020 As021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 As023 As024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
