Mūsų aukšto slėgio sukamųjų sandariklių serija apima įvairius aukštos kokybės produktus, įskaitant RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS ir RC2057, kurie yra skirti reaguojant ir sukamu judesiu hidrauliškai, pneumatinėje ir vandens slėgio aplinkoje.

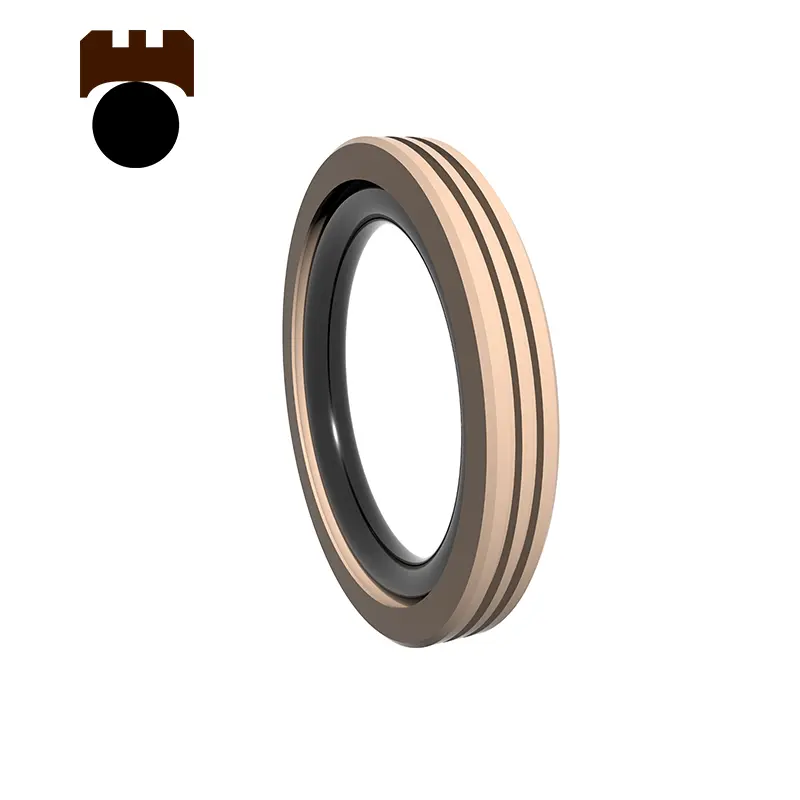

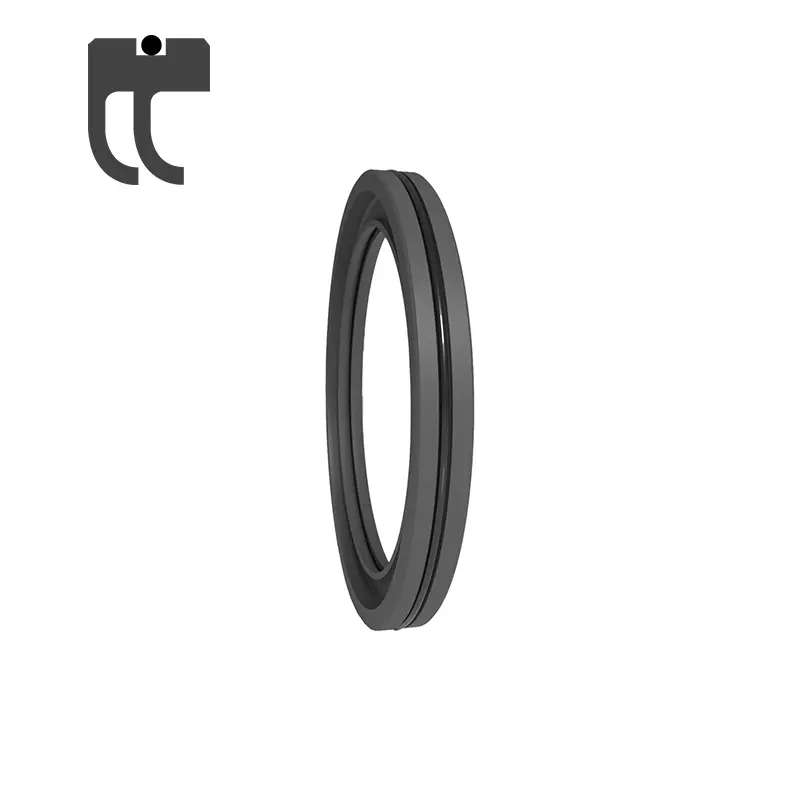

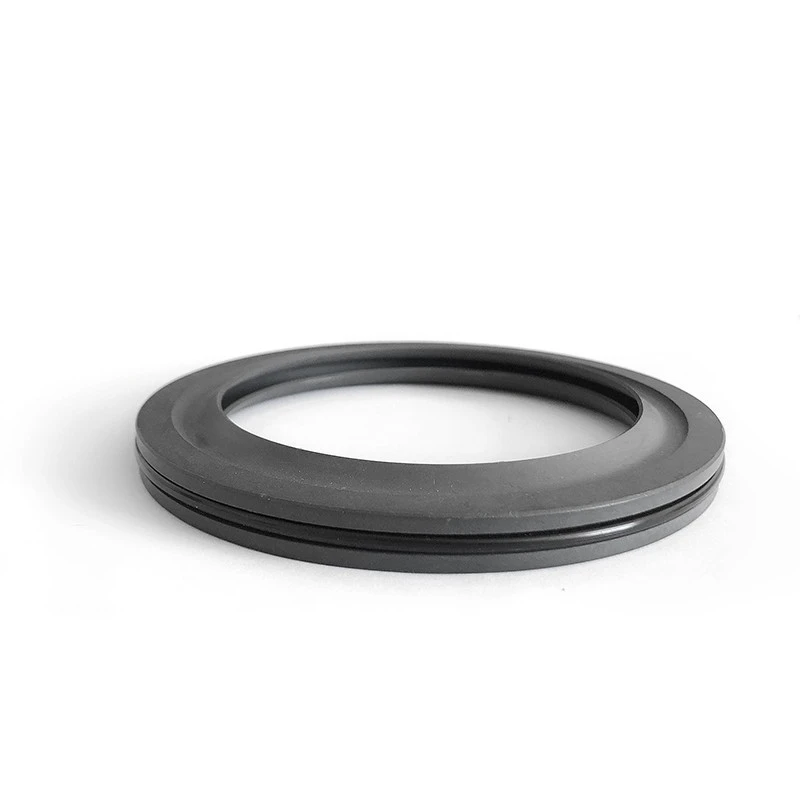

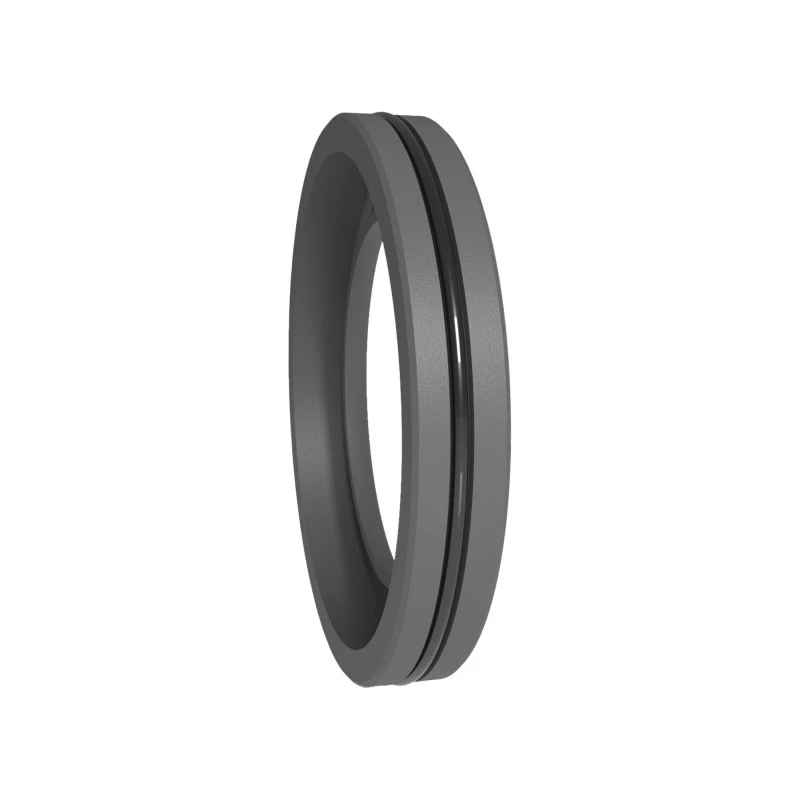

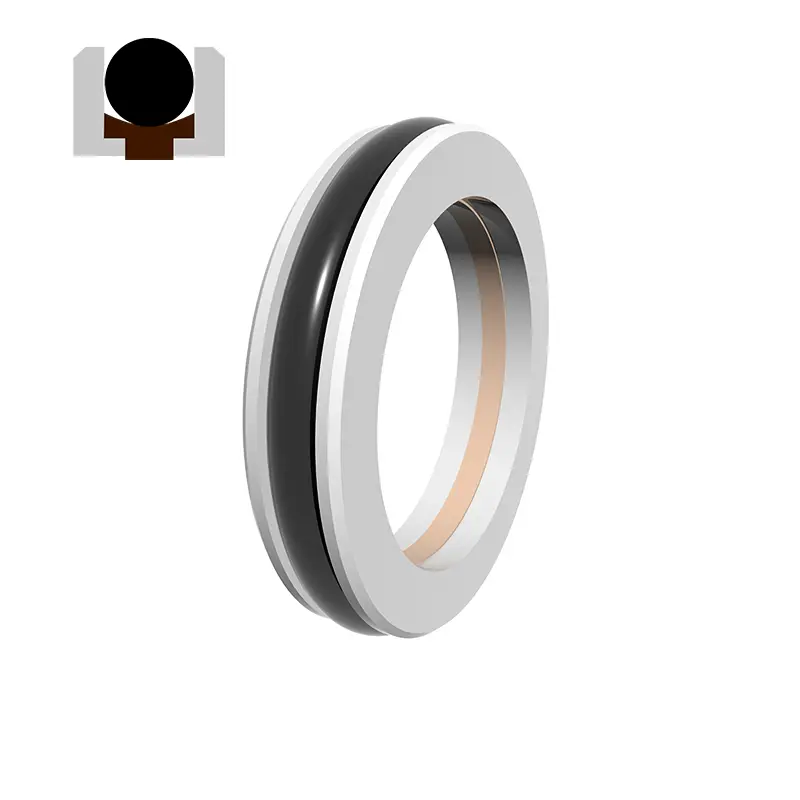

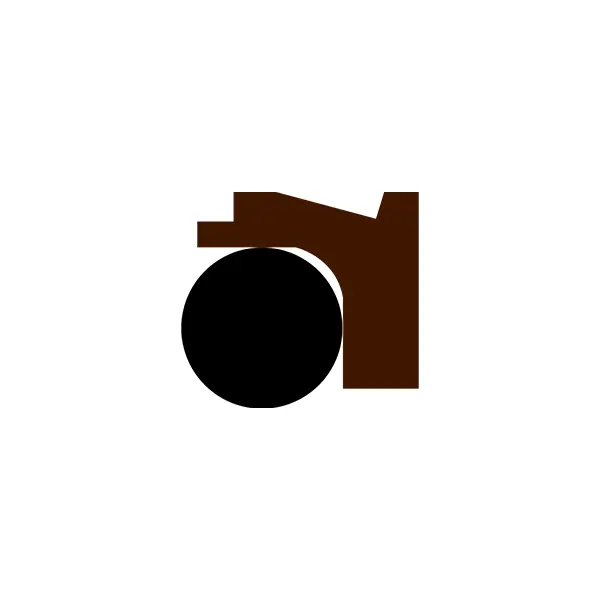

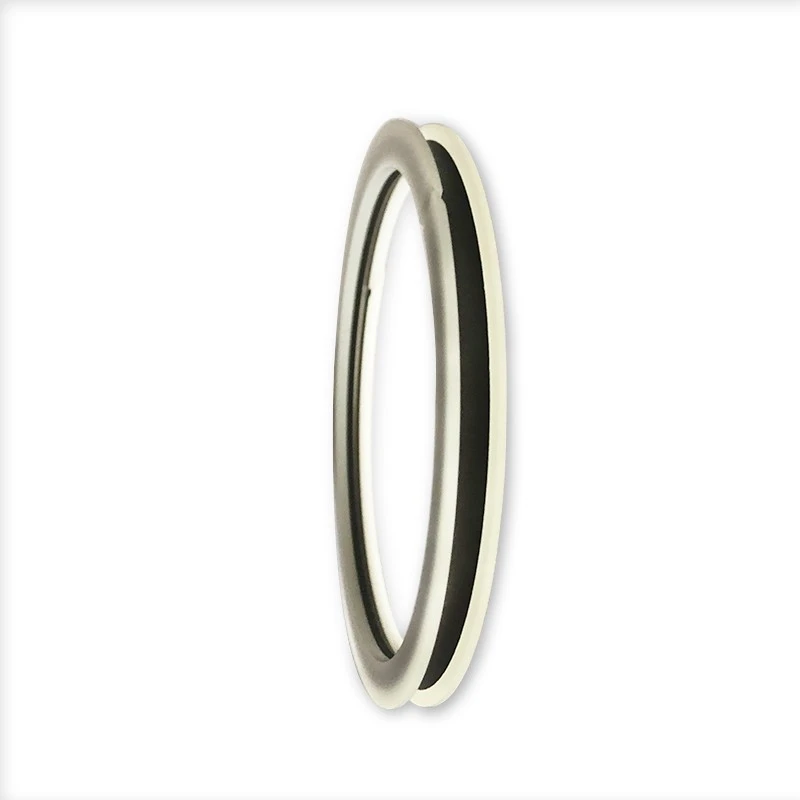

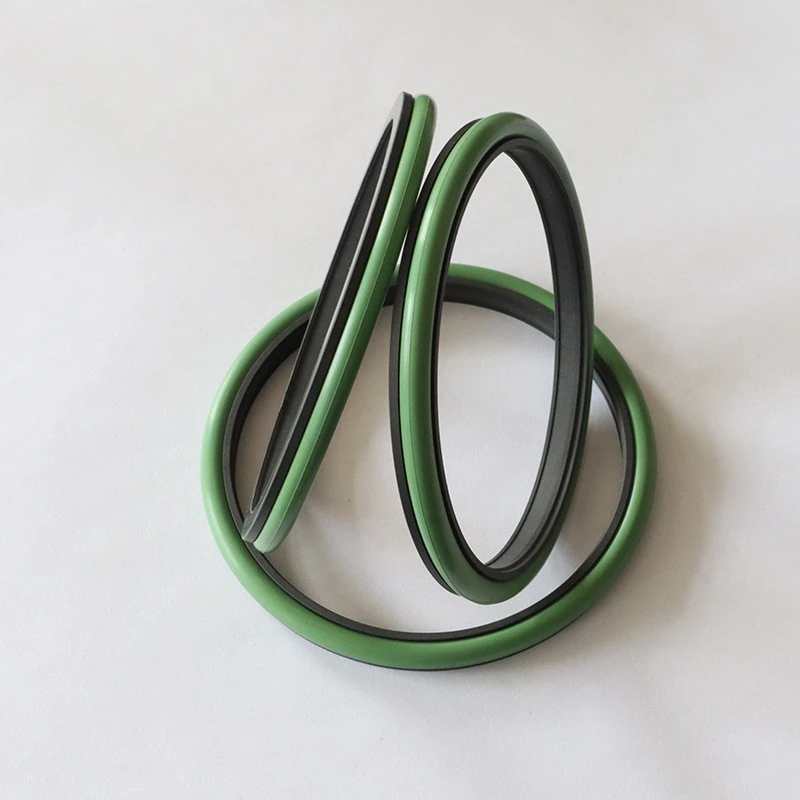

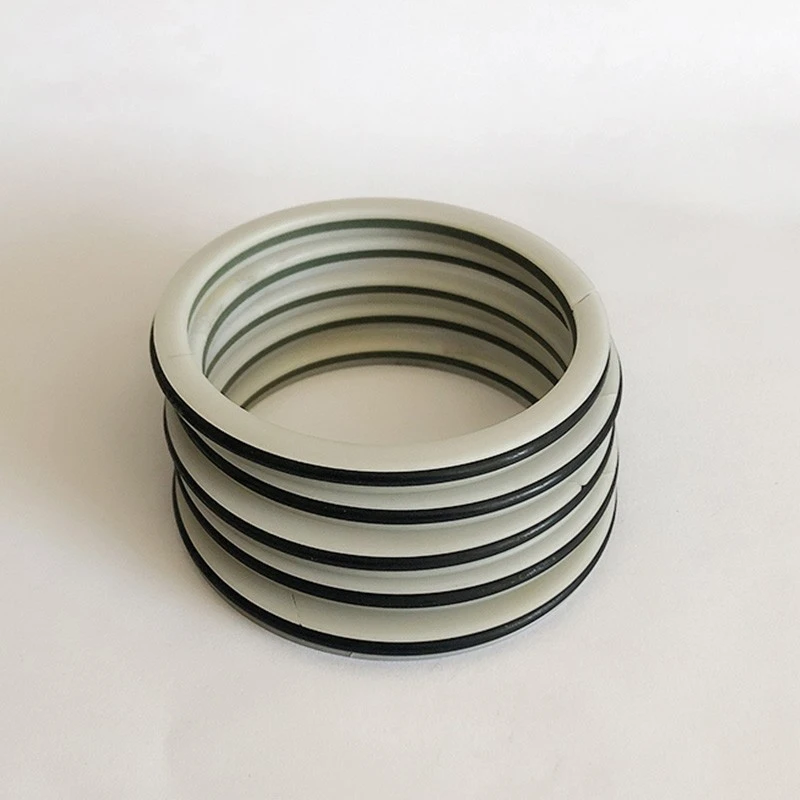

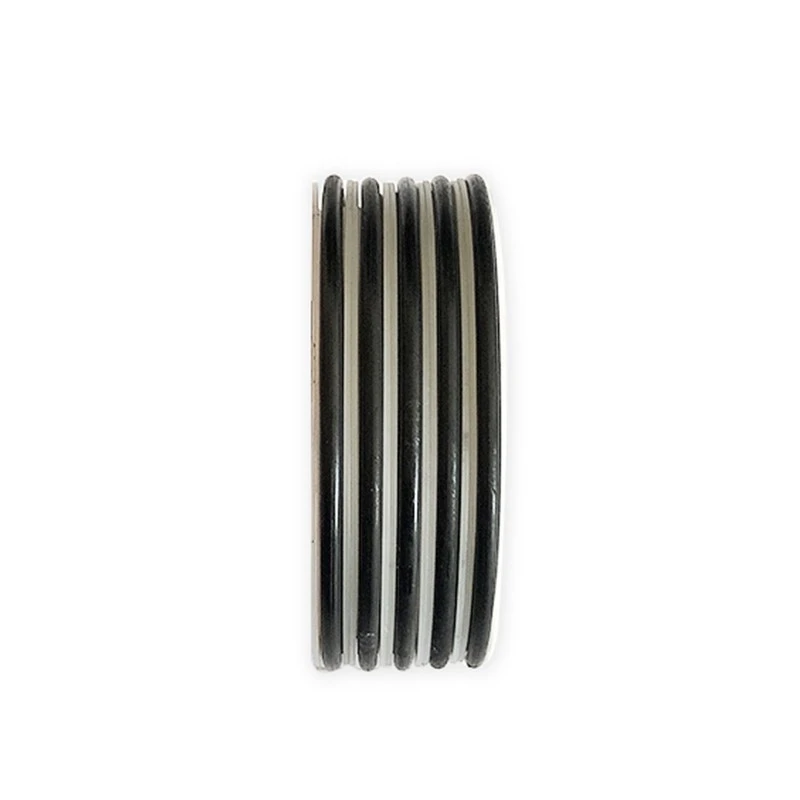

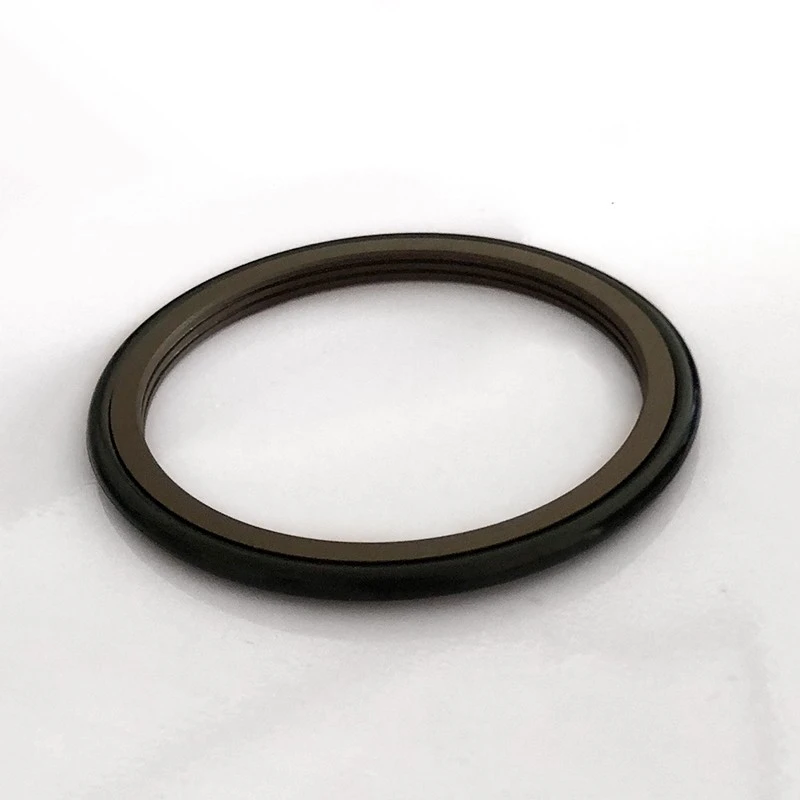

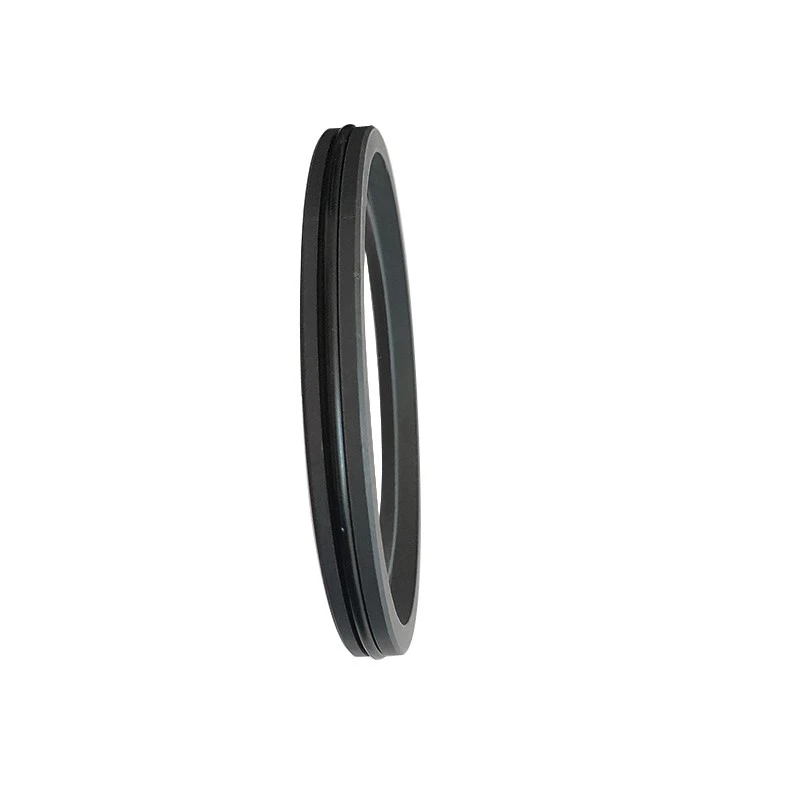

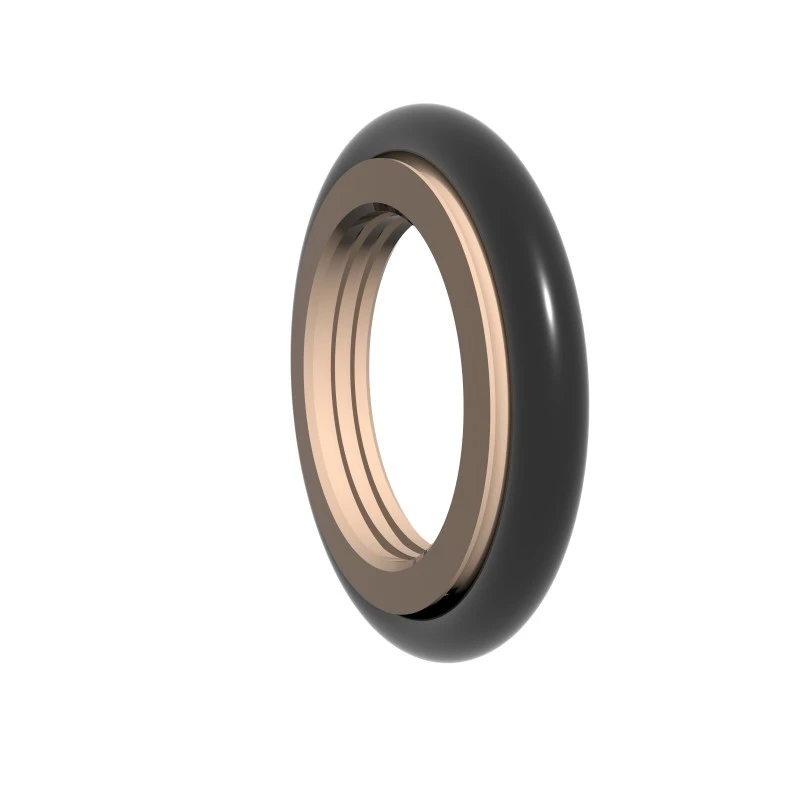

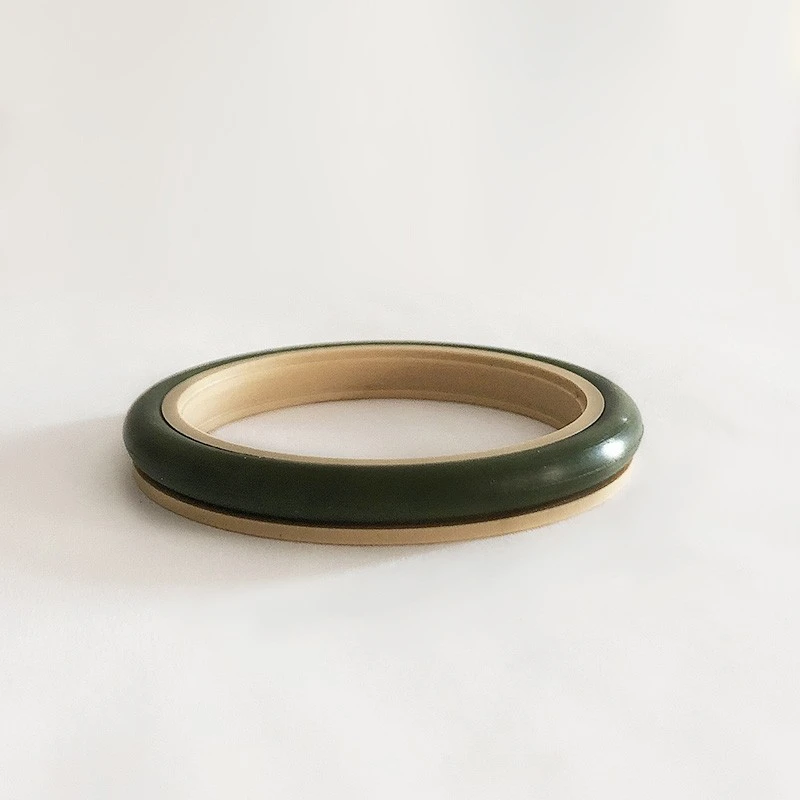

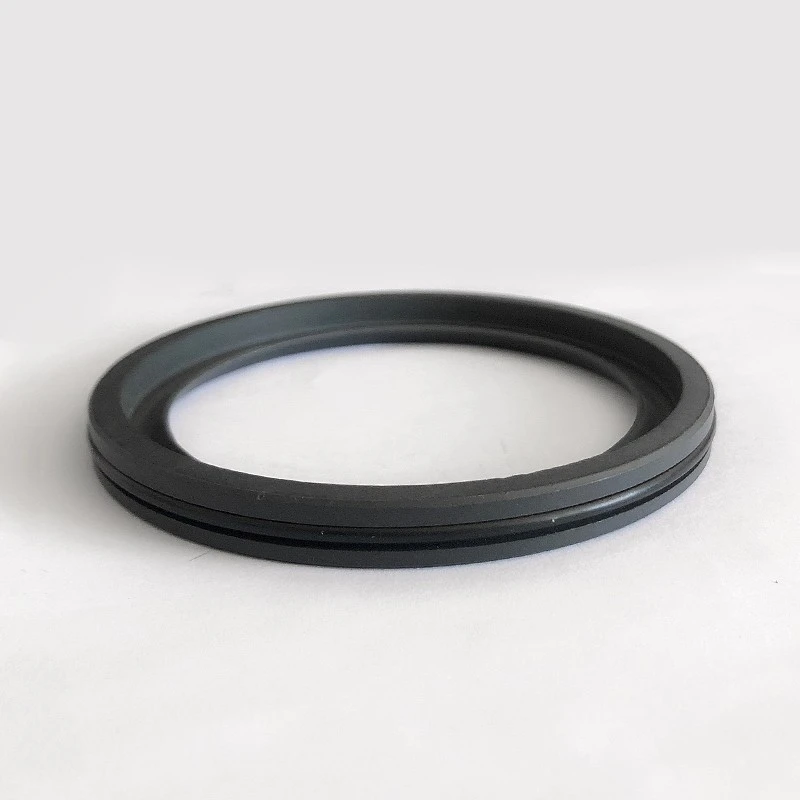

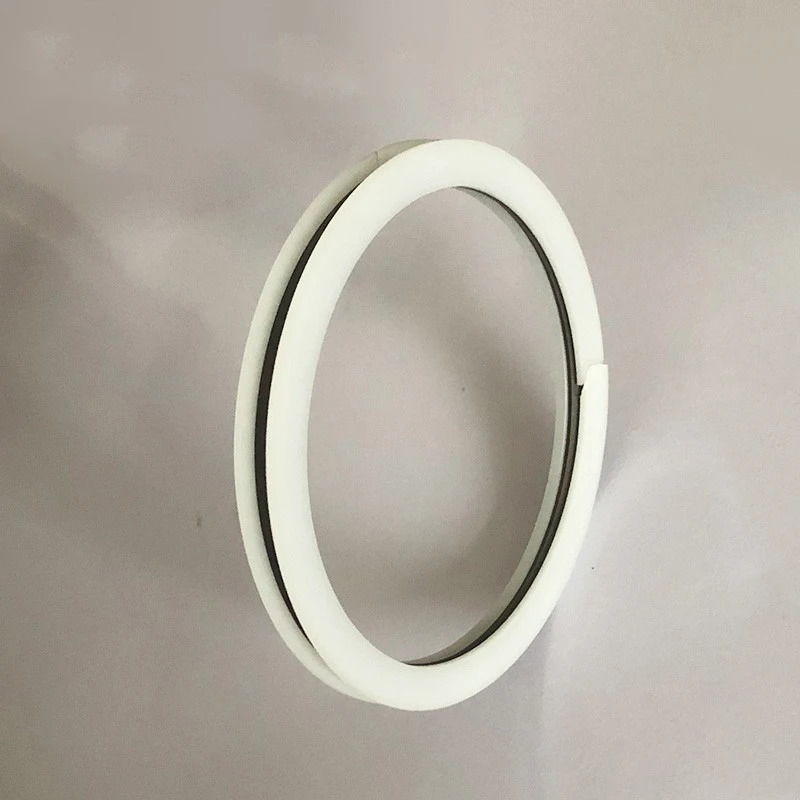

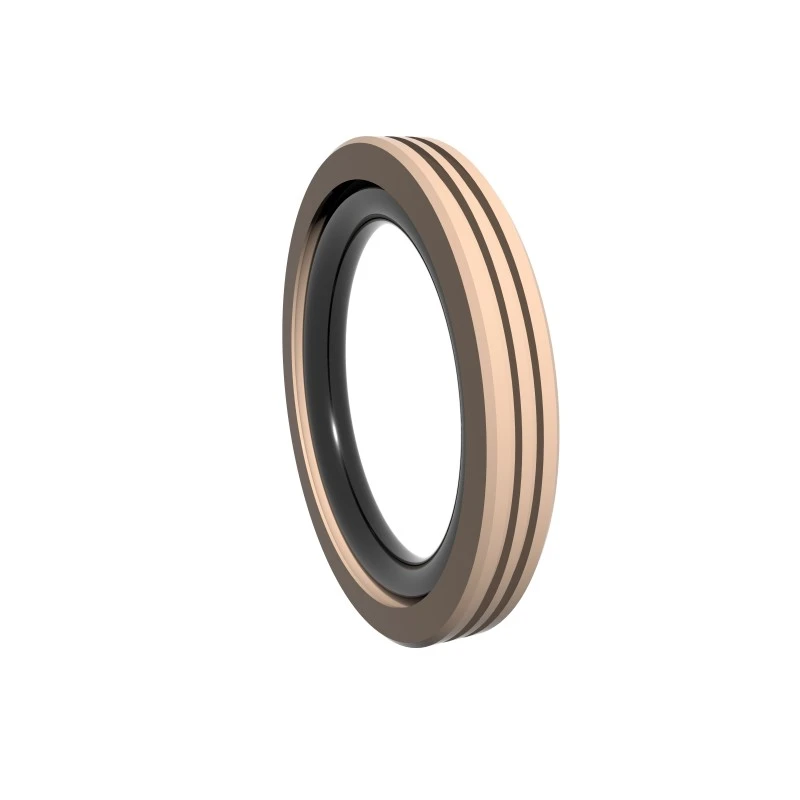

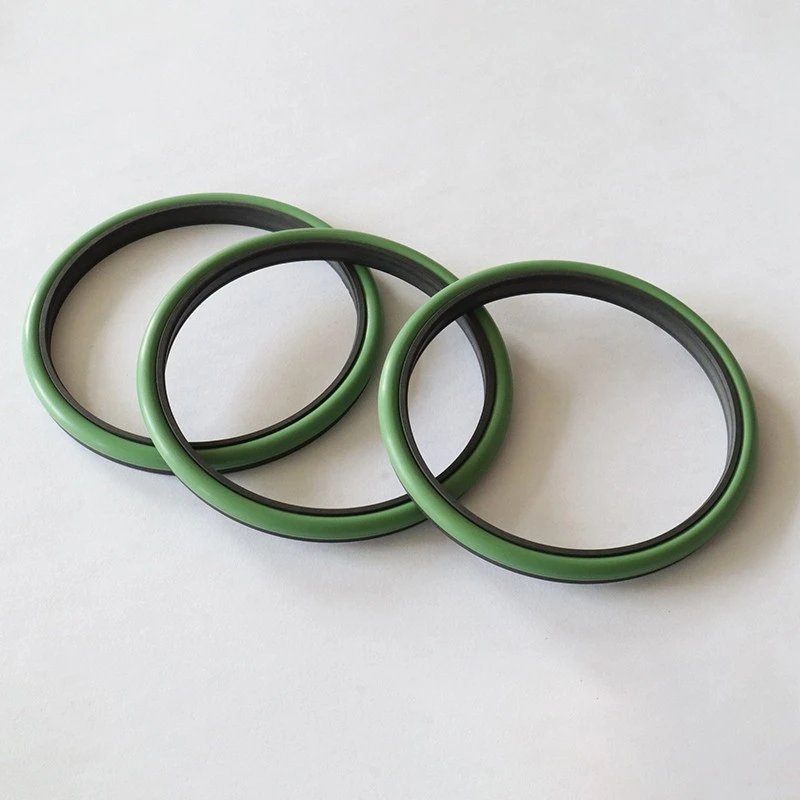

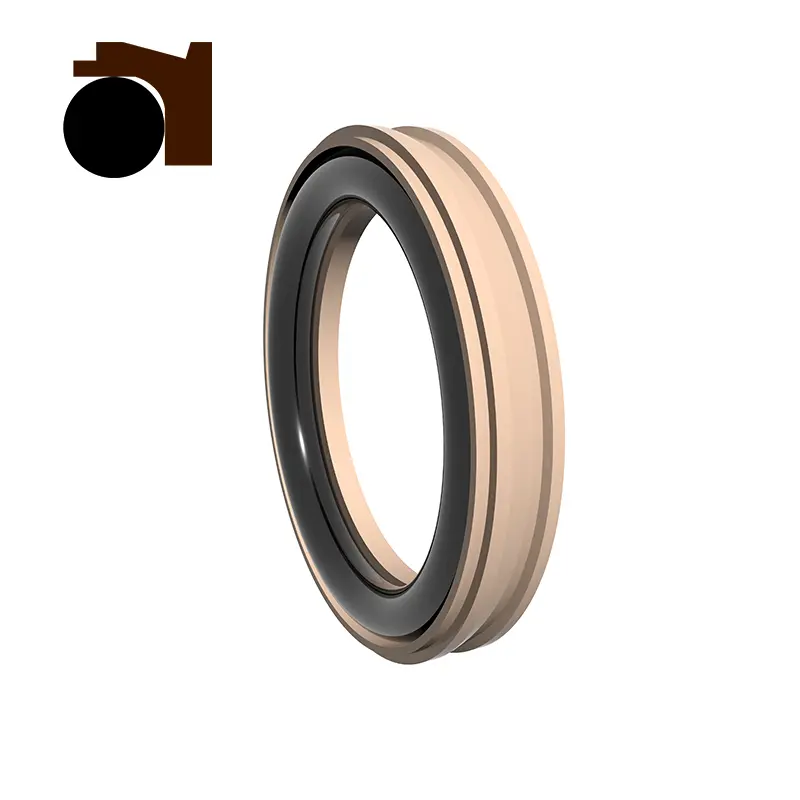

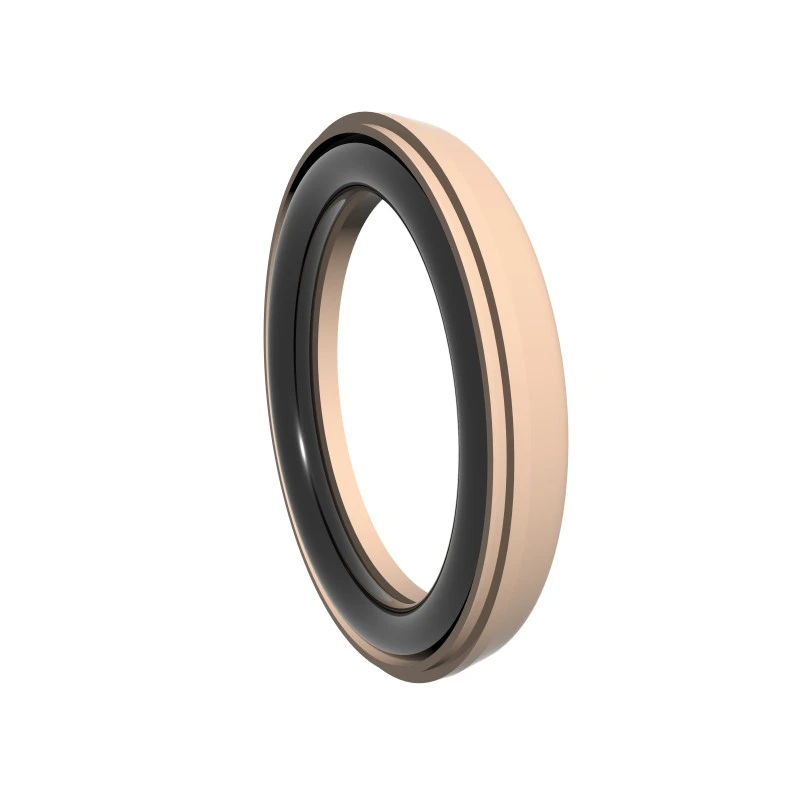

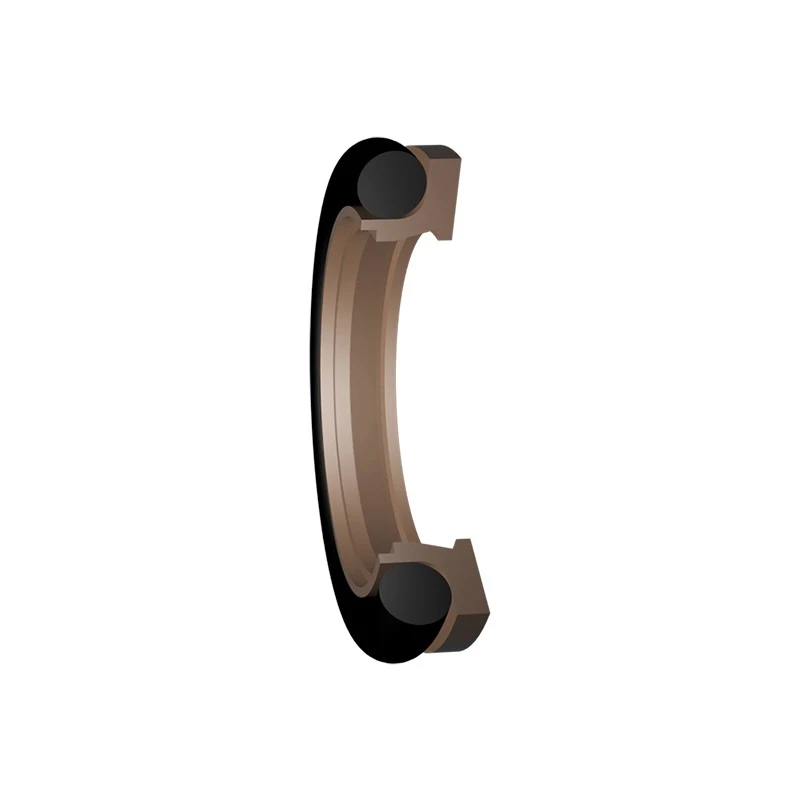

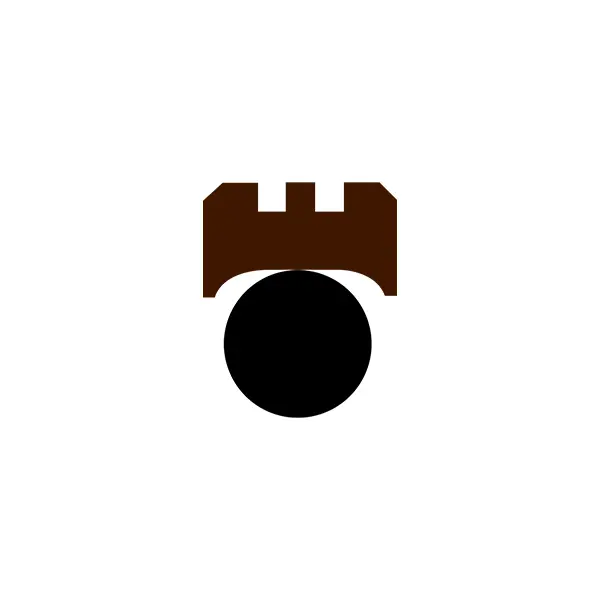

„RC2051“ serijoje naudojamas užpildytų PTFE dantytų sandariklių žiedų ir O žiedų derinys vienpusei sandarikliui. Jis pasižymi maža trintis ir didelėmis sandarinimo charakteristikomis ir yra padalintas į standartinį tipą (RC2051-B) ir greitaeigį tipą (RC2051-G).

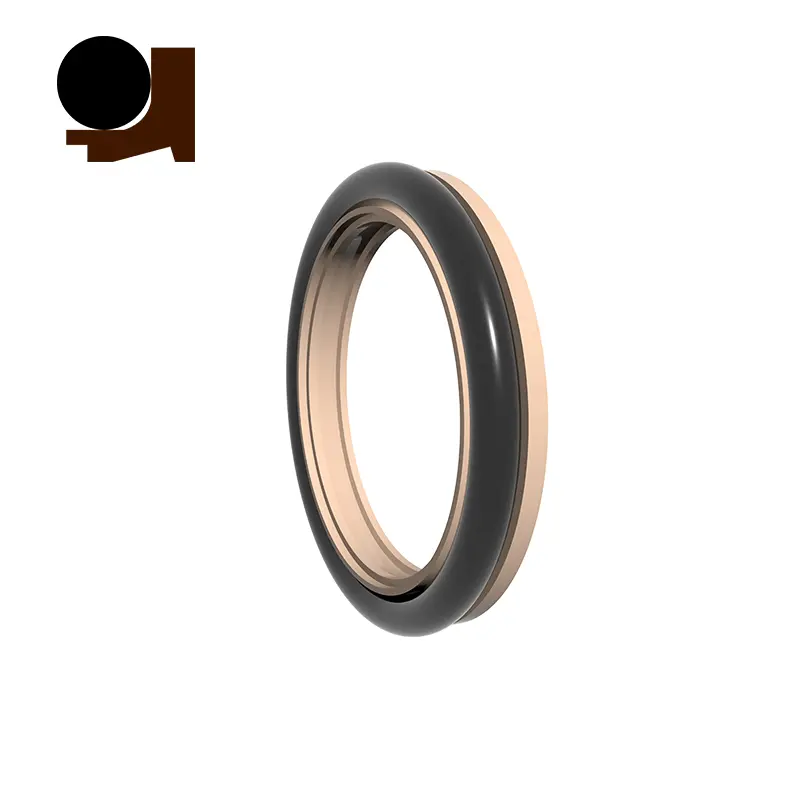

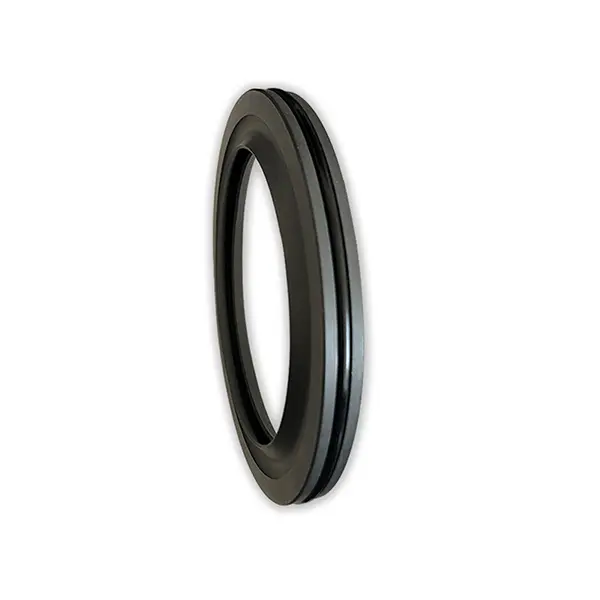

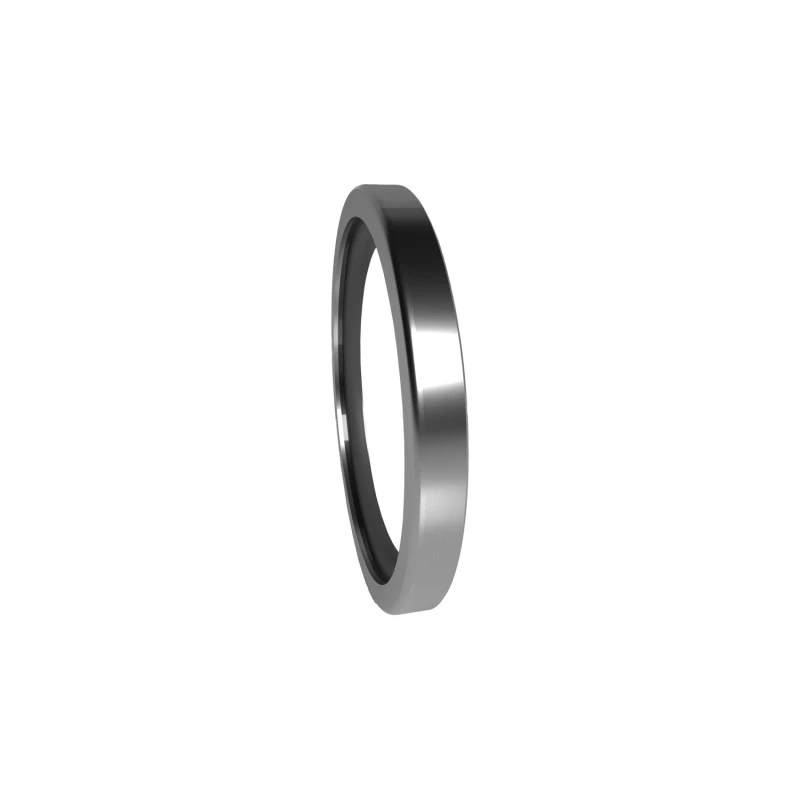

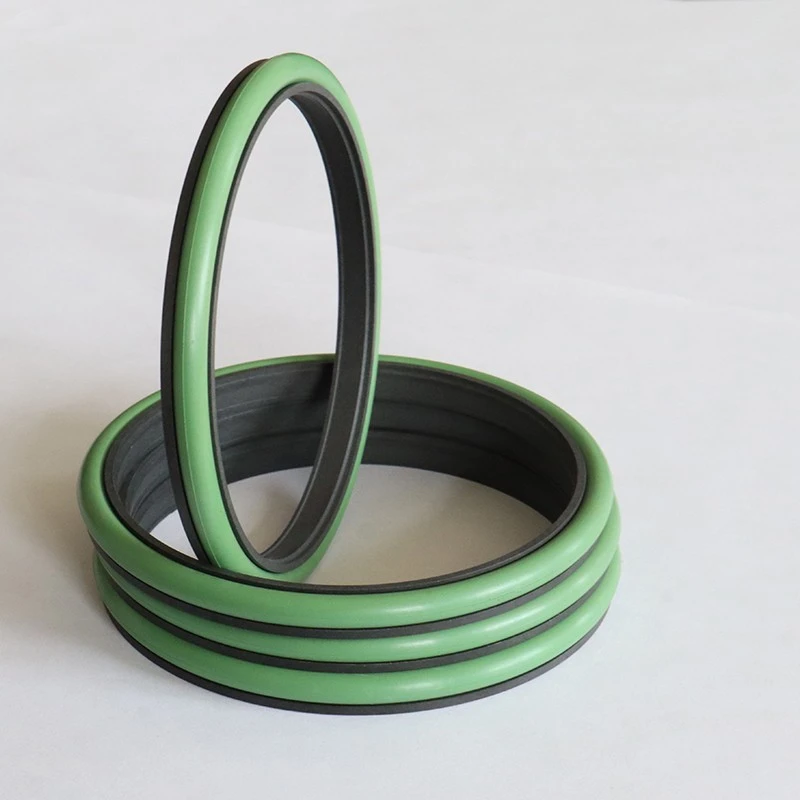

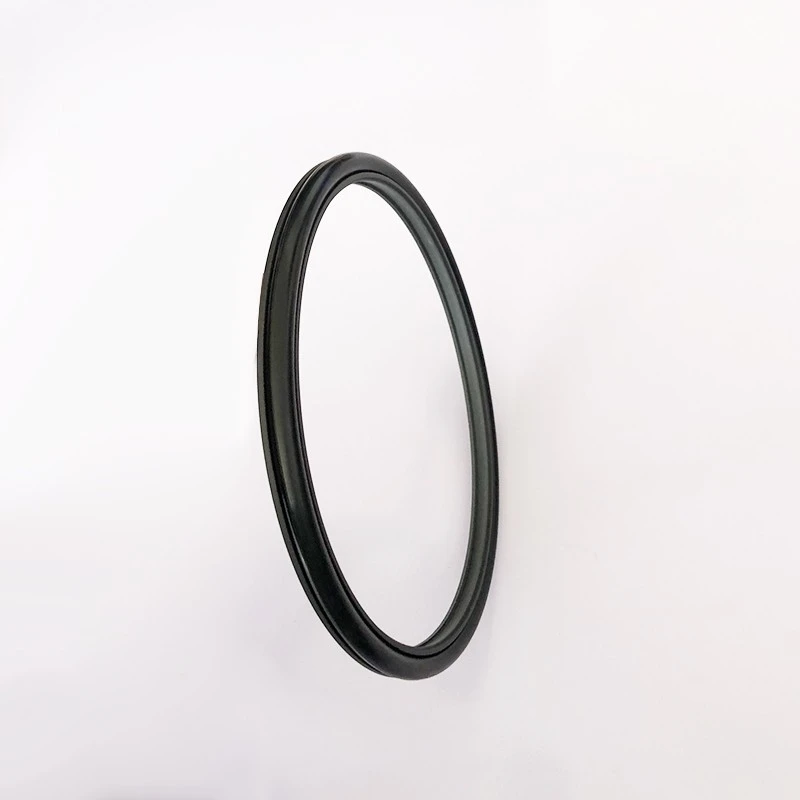

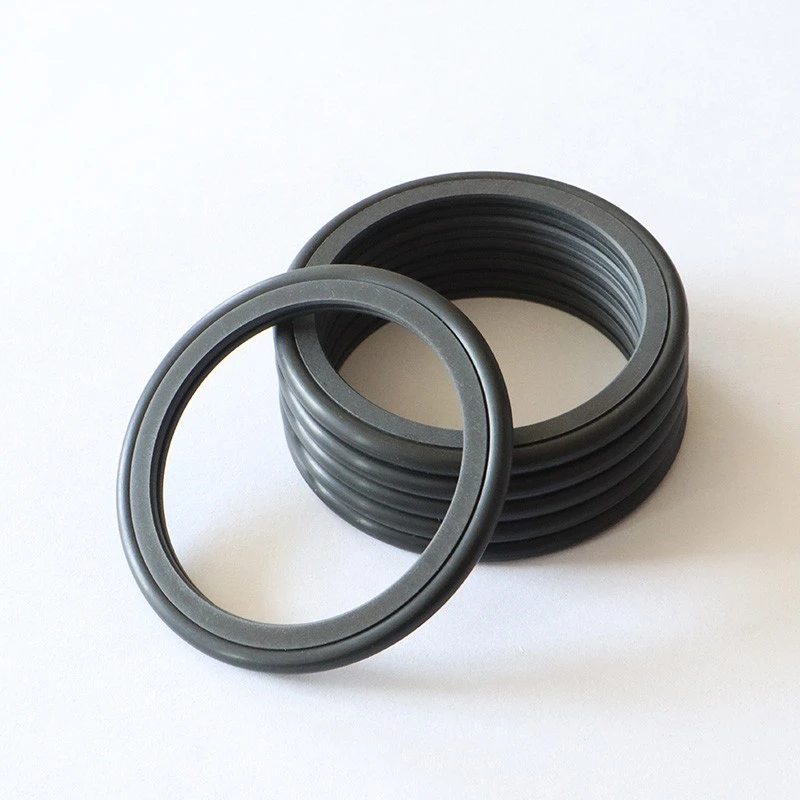

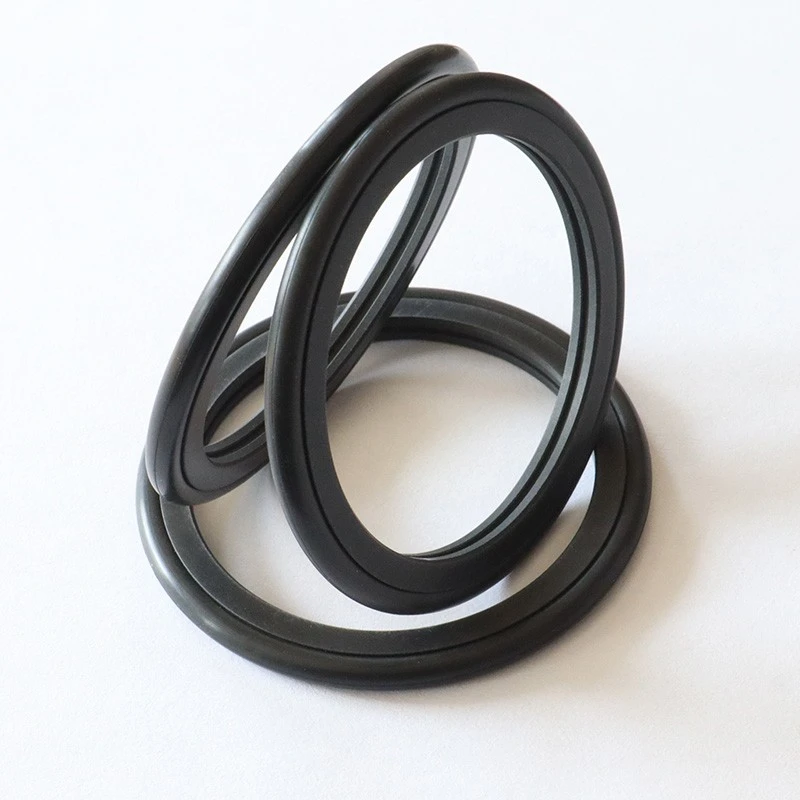

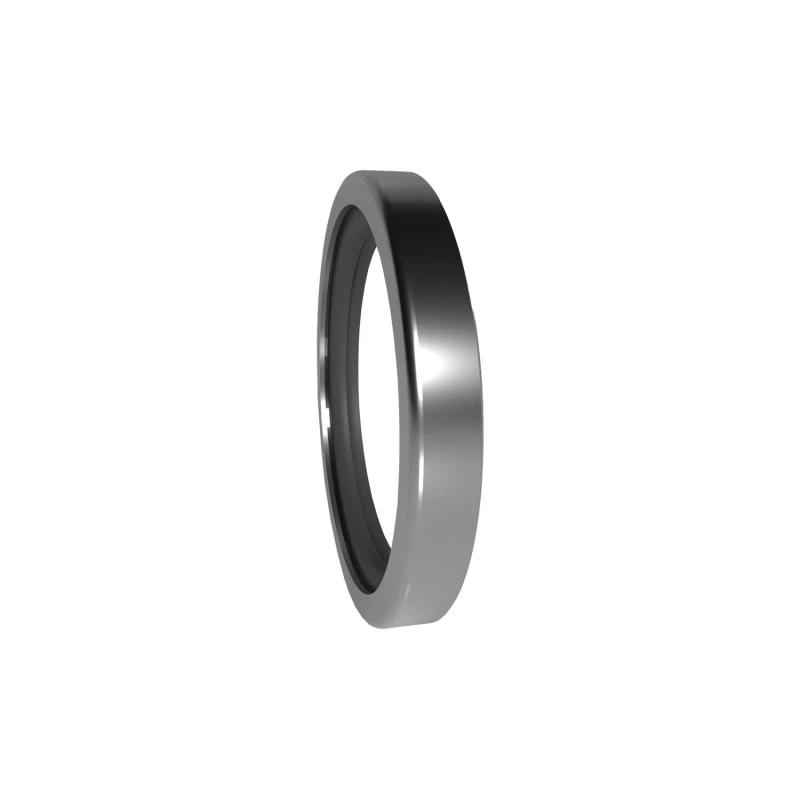

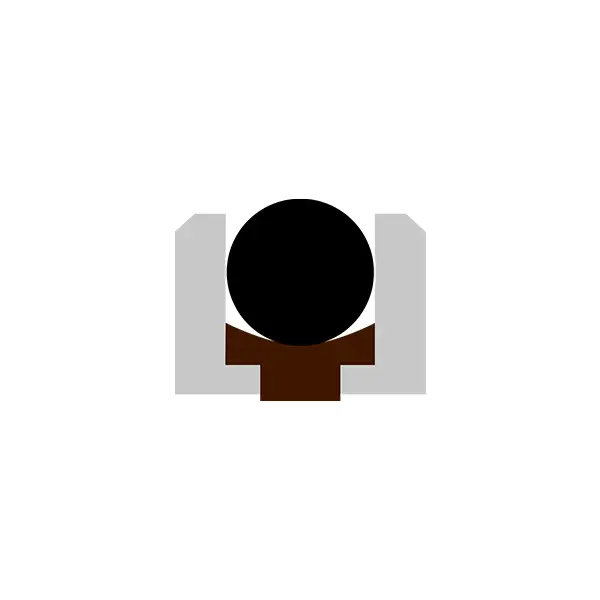

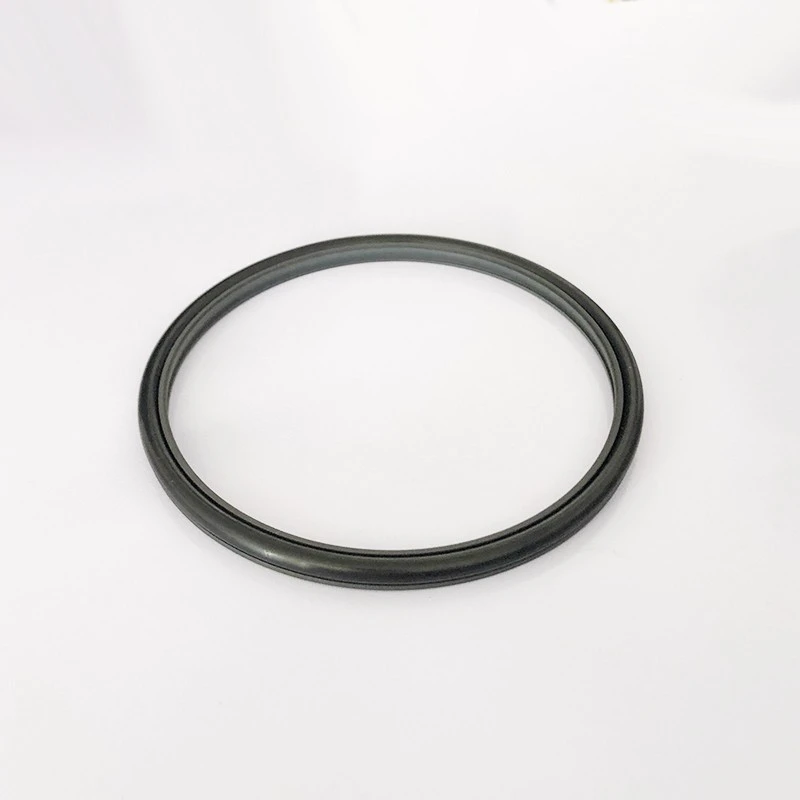

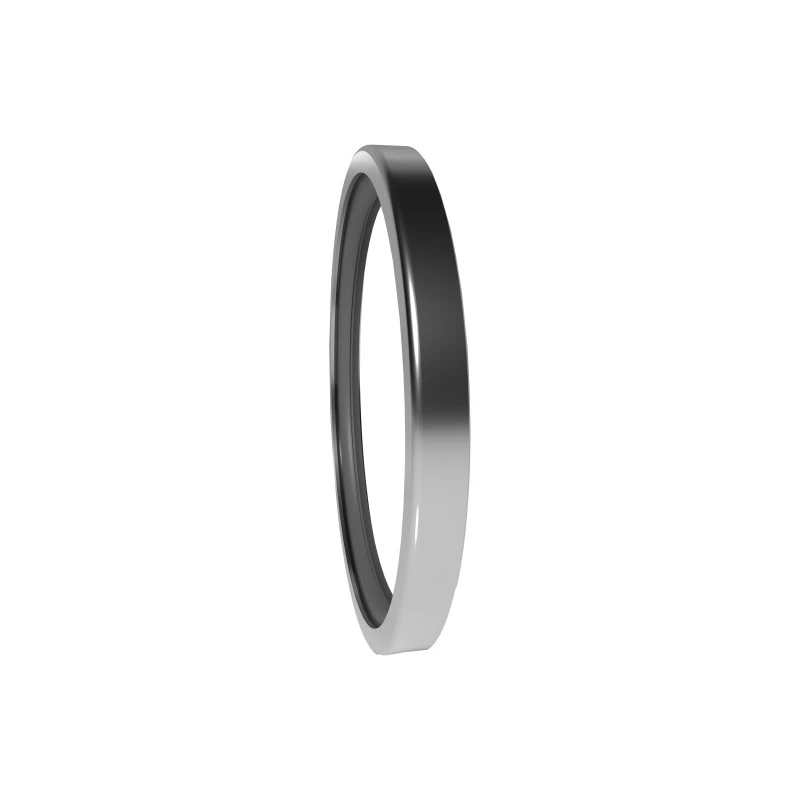

„RC2052“ ir „RC2054“ serijos yra aprūpinti kvadratinių sandariklių žiedais su alyvos laikymo grioveliais, tinkančiais hidrauliniam sukamojo dvikryptės sandarinimui. Struktūra yra kompaktiška ir palaiko vandens slėgio aplinką.

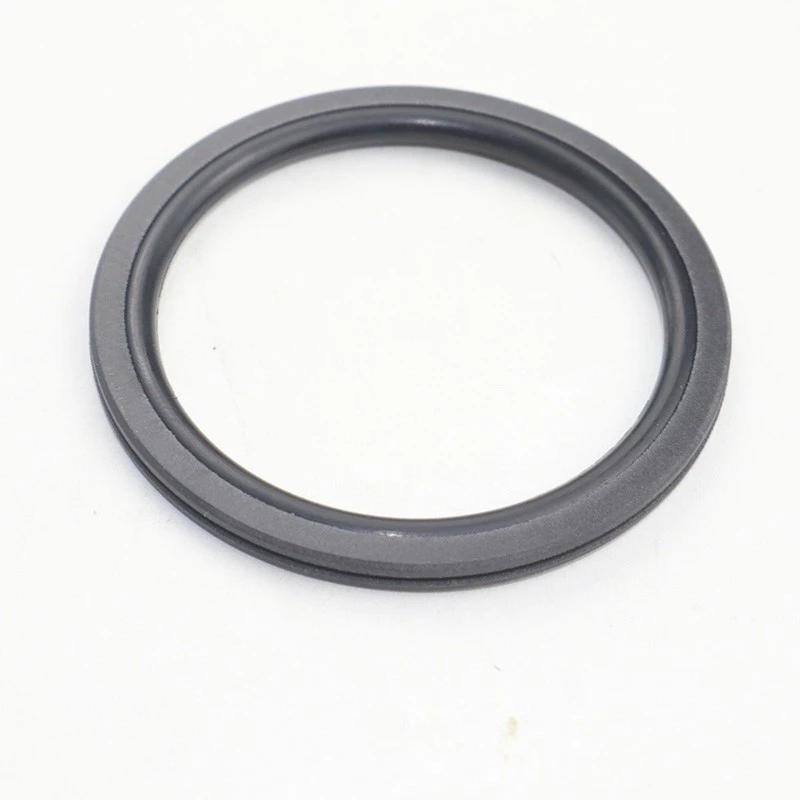

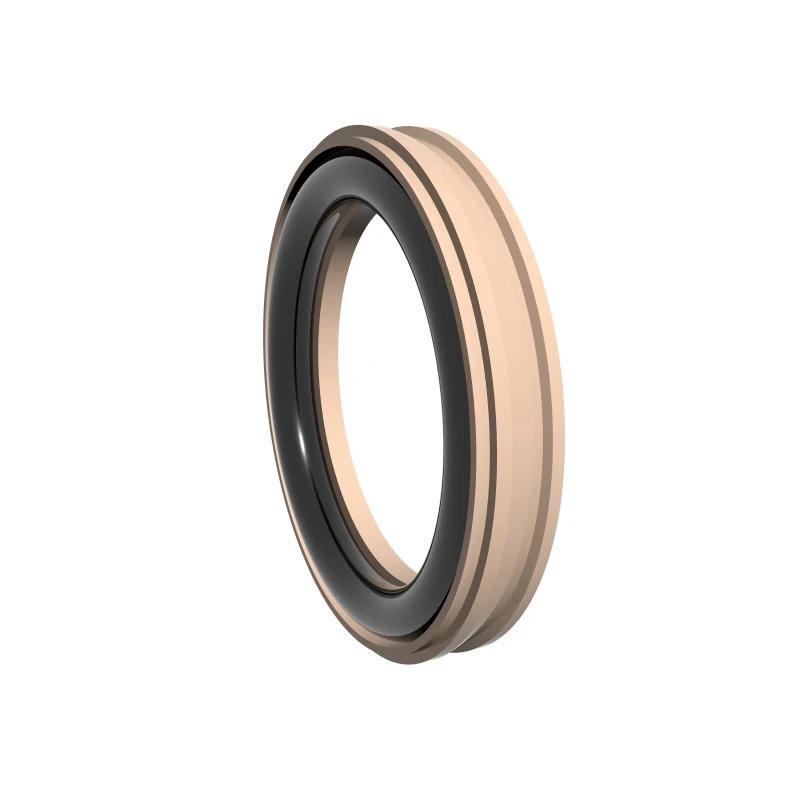

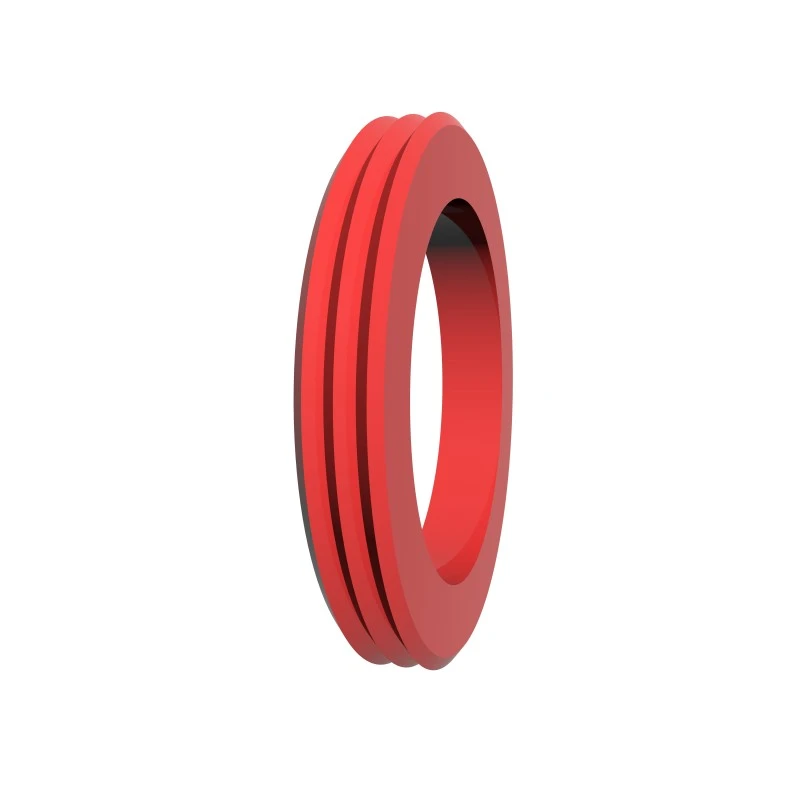

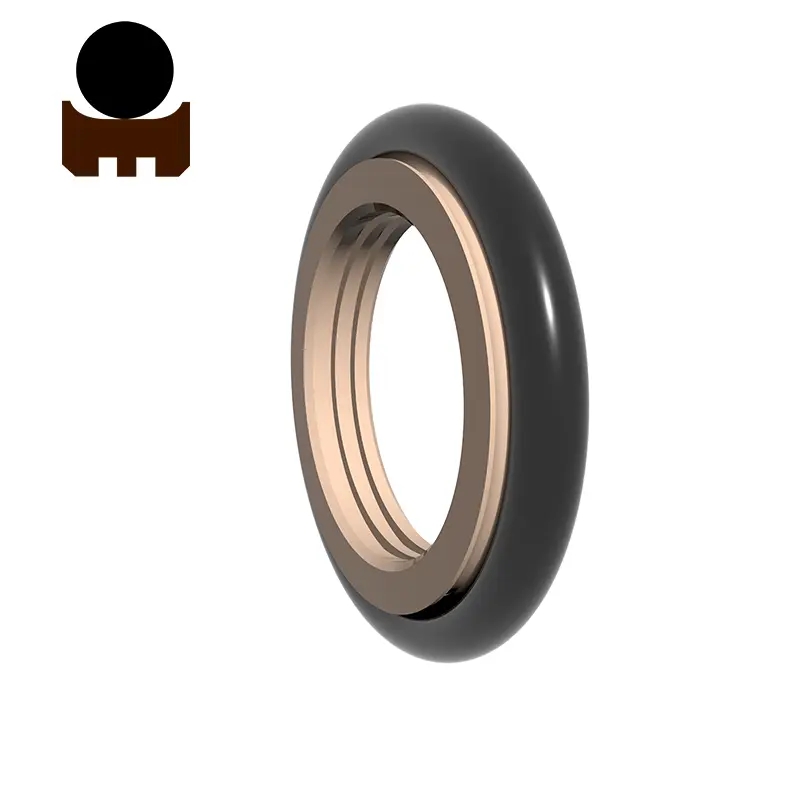

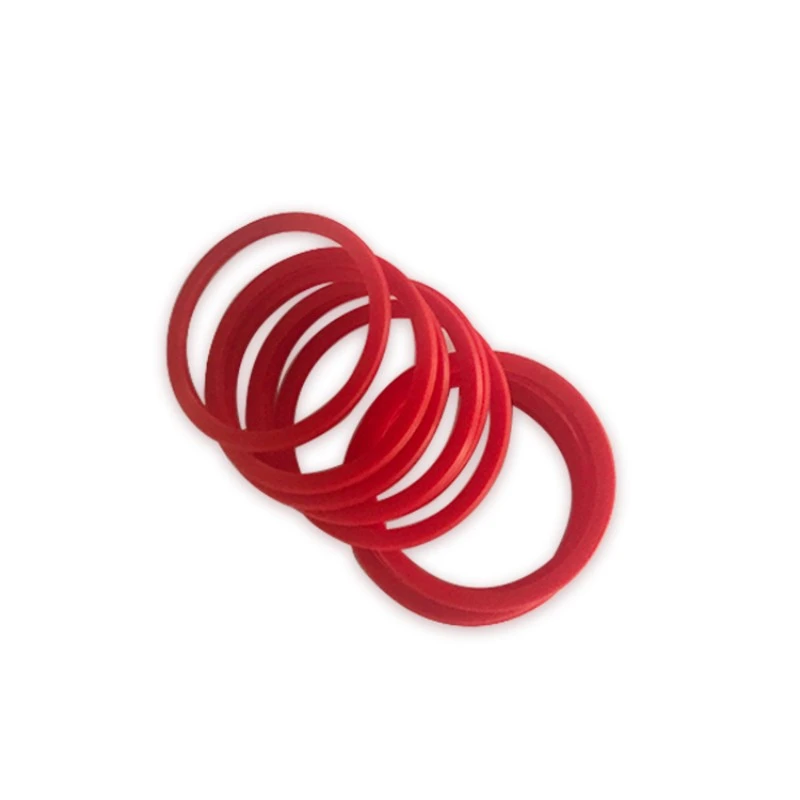

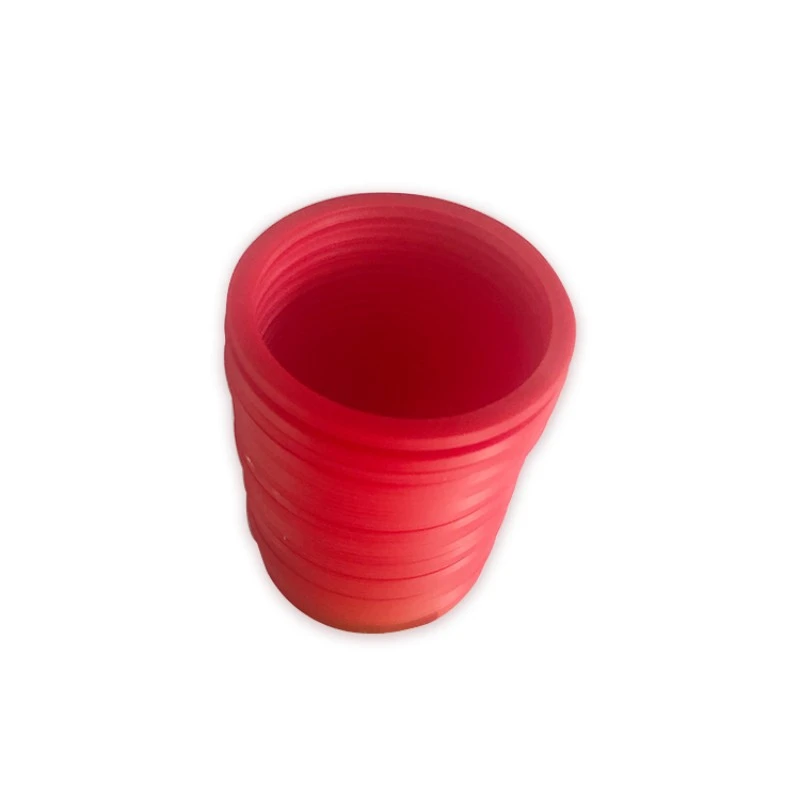

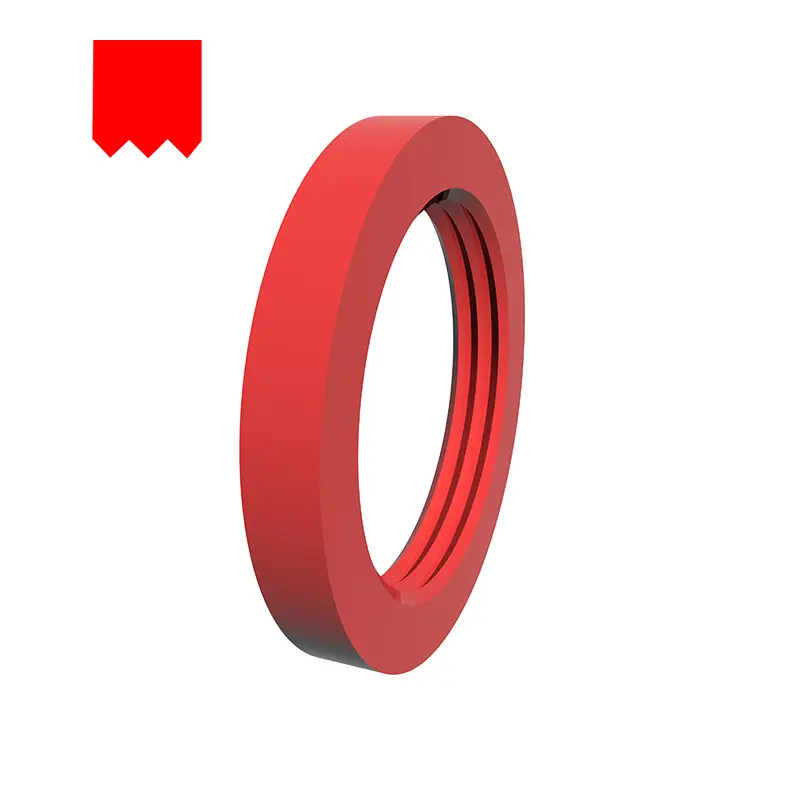

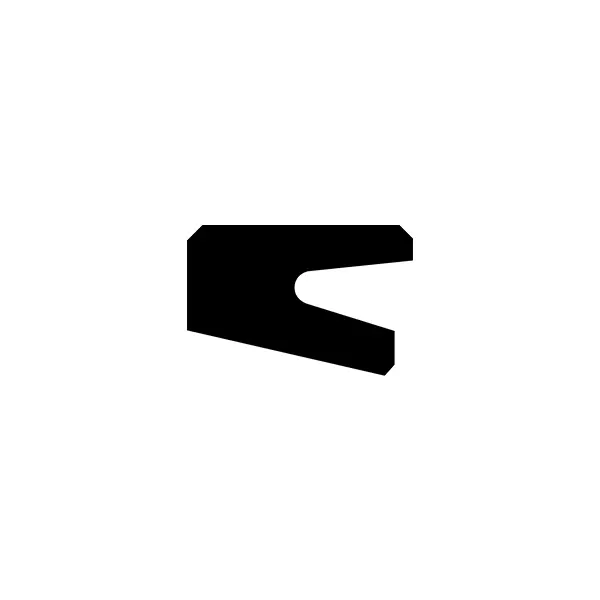

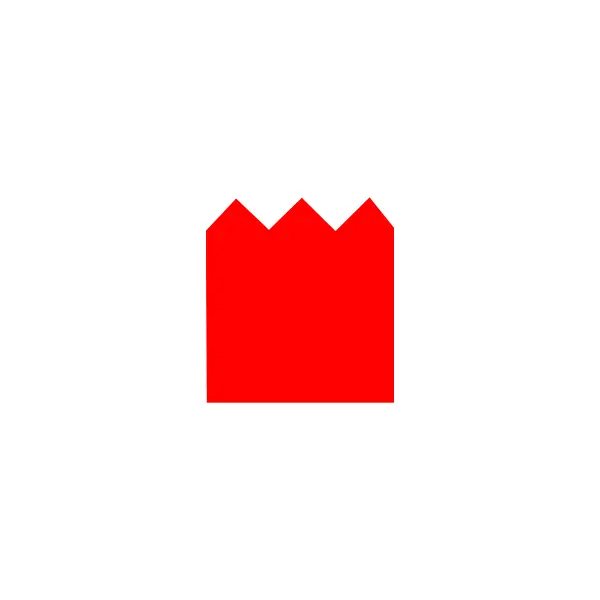

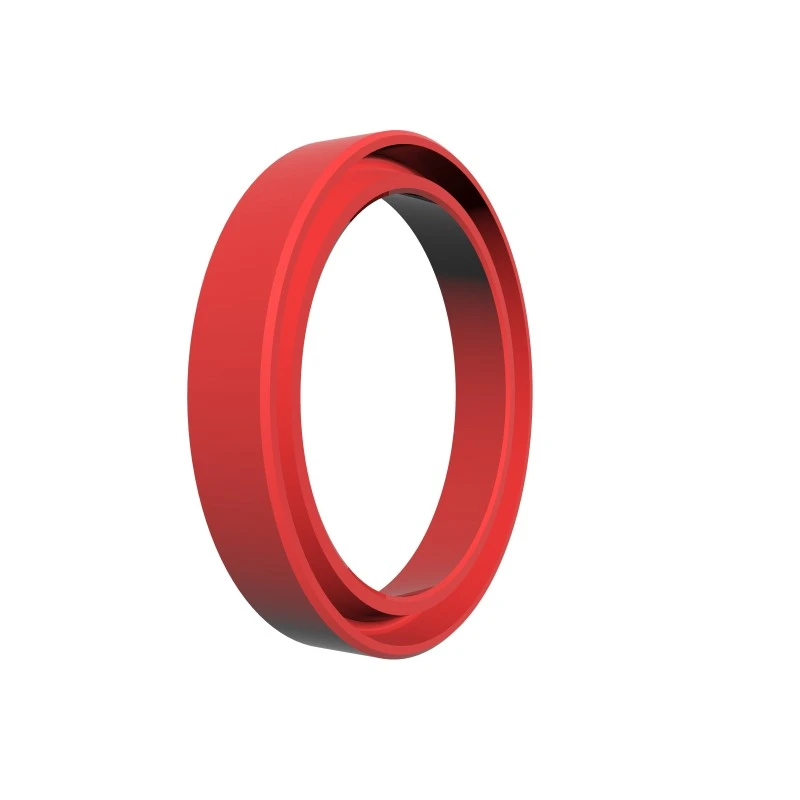

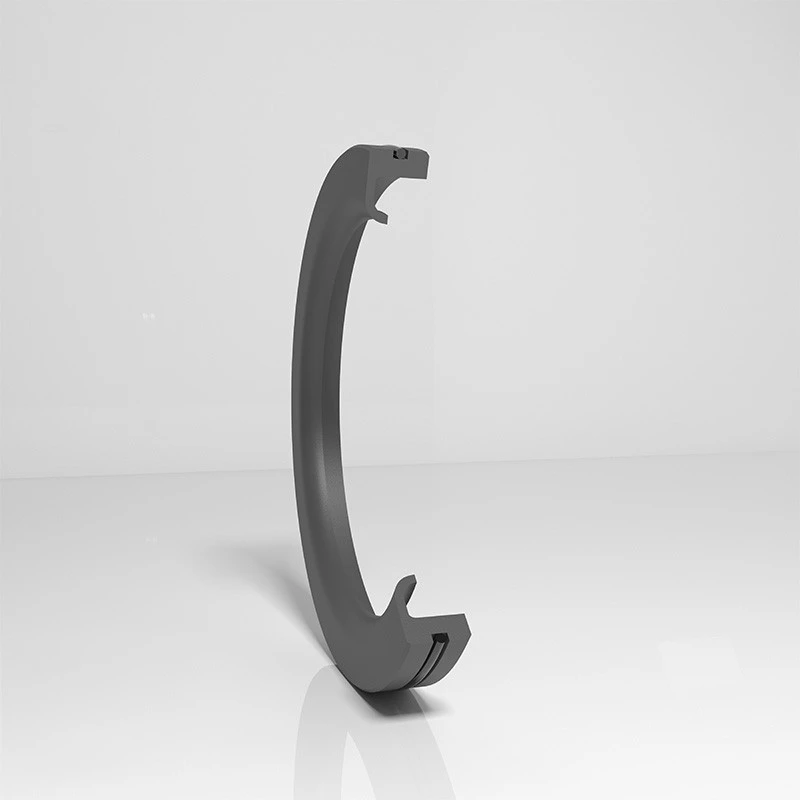

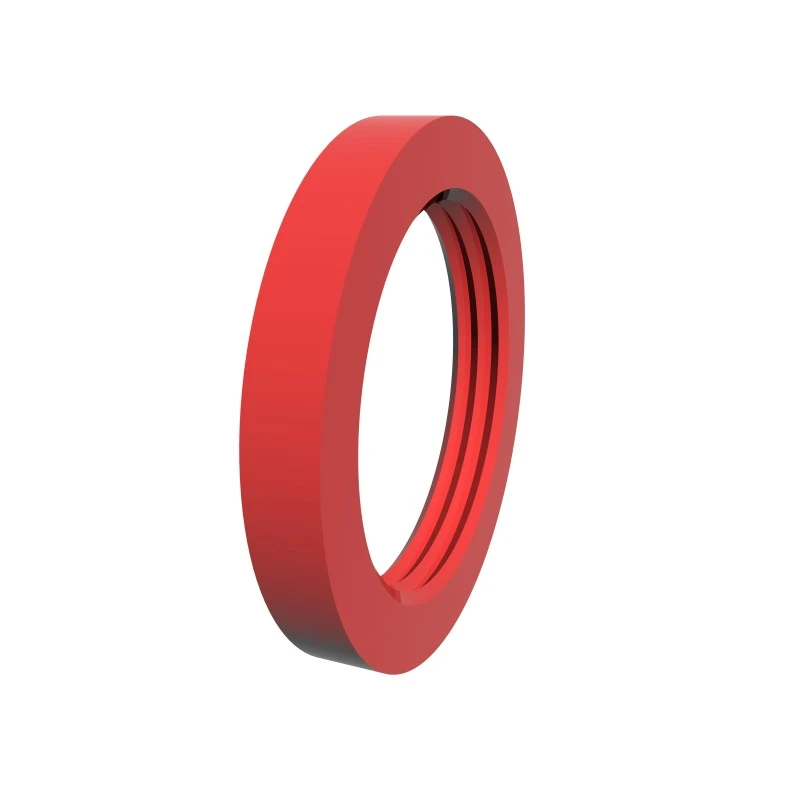

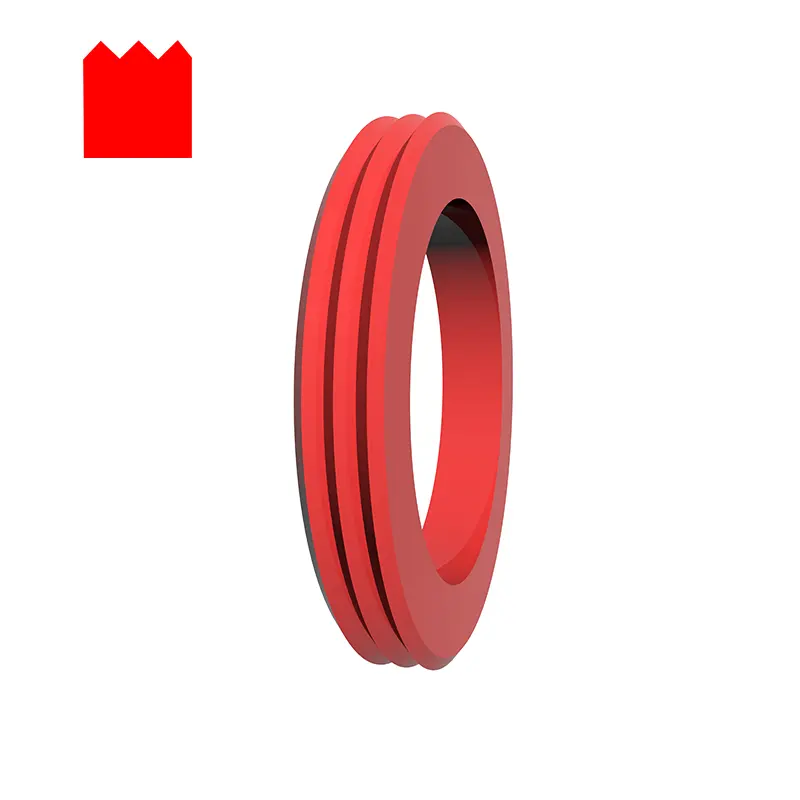

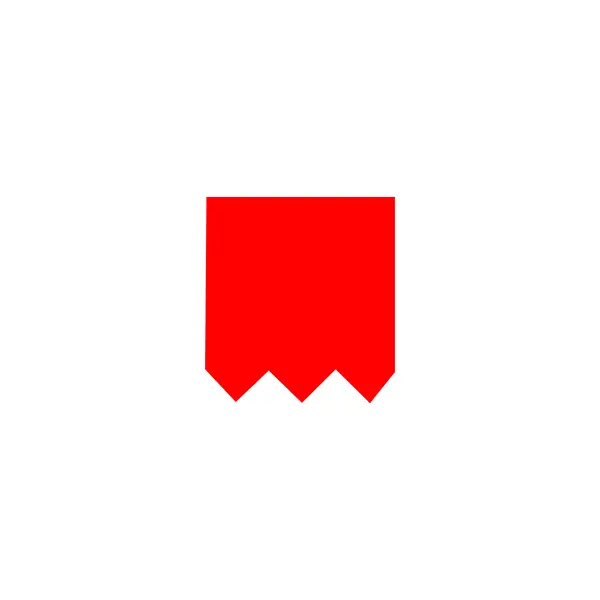

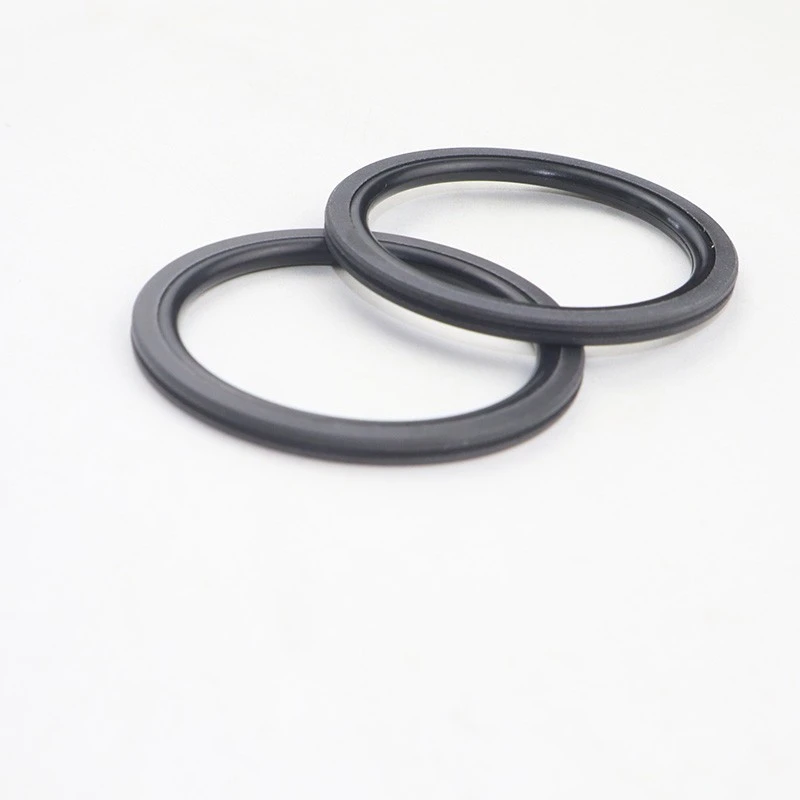

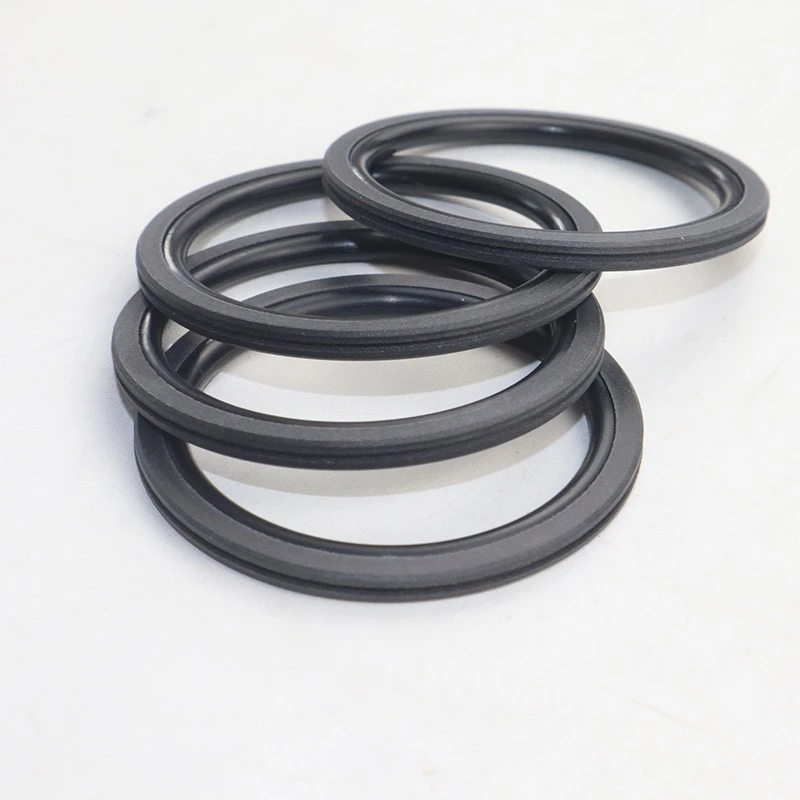

„RCX17“ ir „RCX18“ serijos yra pagamintos iš aukštos kokybės PU medžiagų, kurių dantų skerspjūvio dizainas yra lengvai montuojamas. Jie tinka sukamojo veleno ir sukamojo skylių sandarinimui, o griovelio konstrukcija yra keičiama.

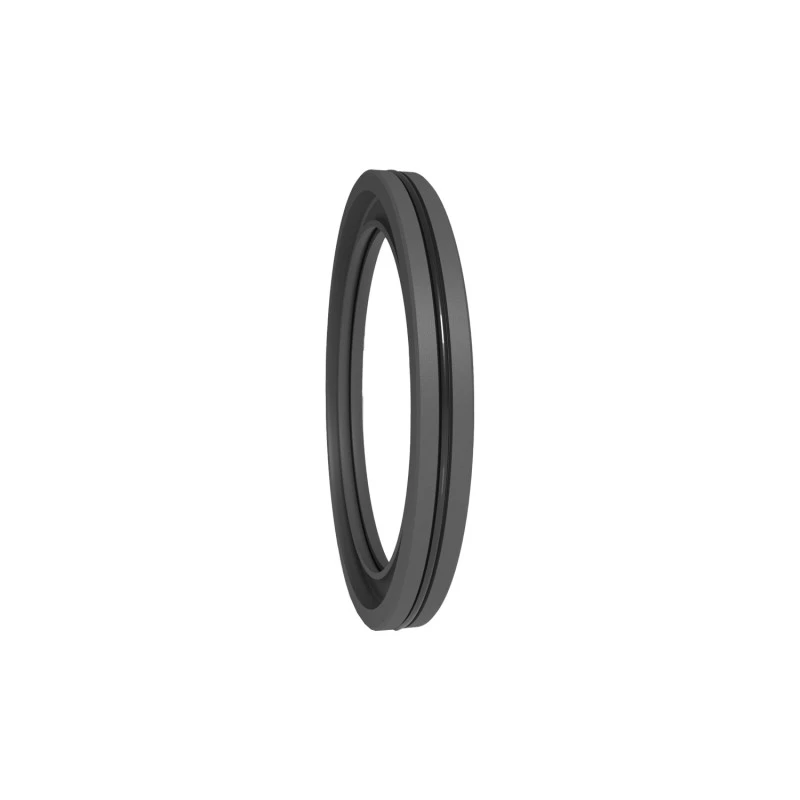

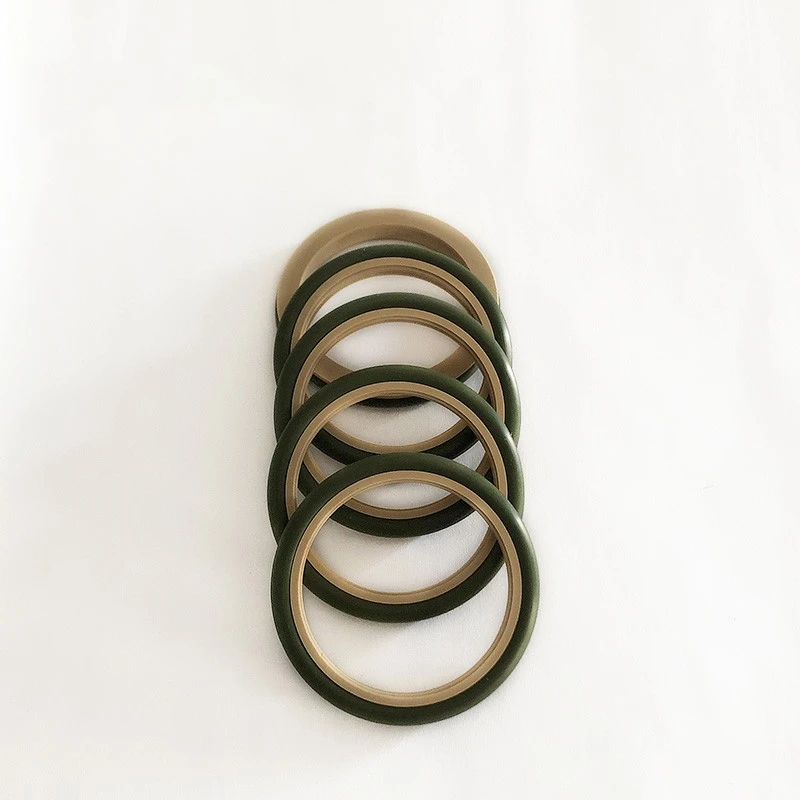

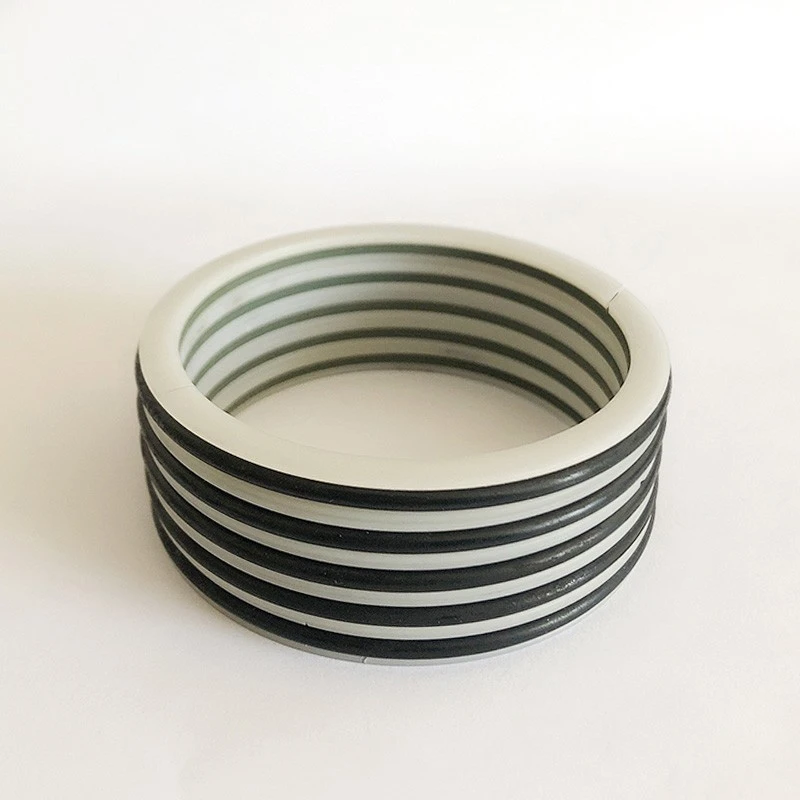

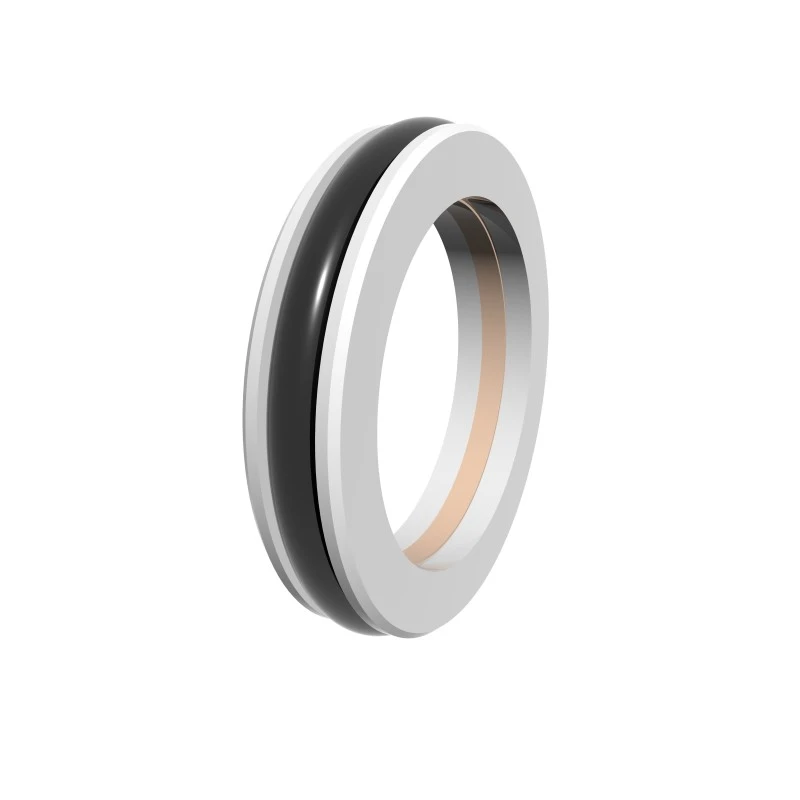

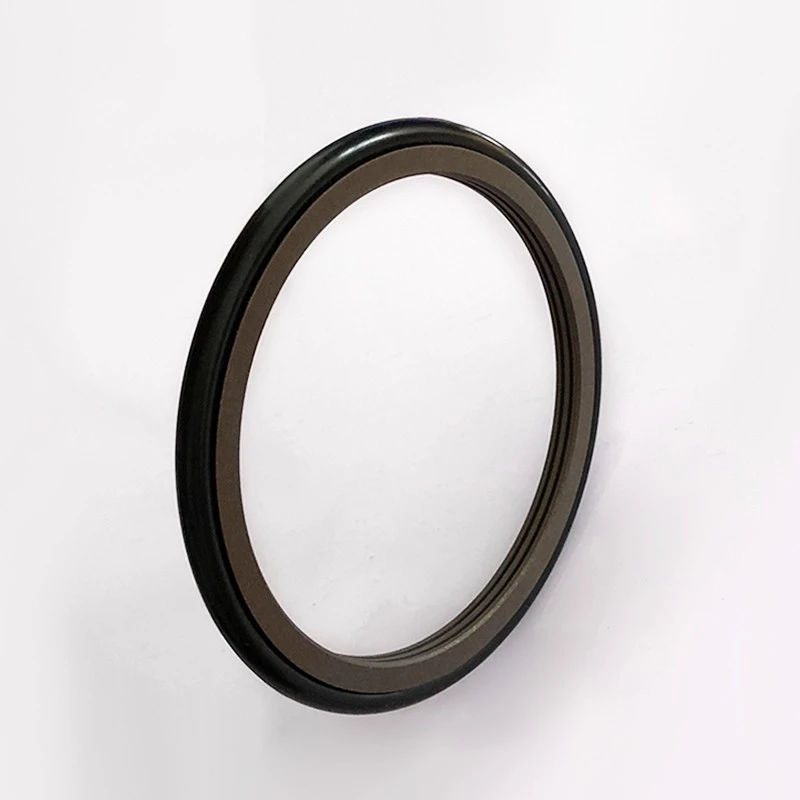

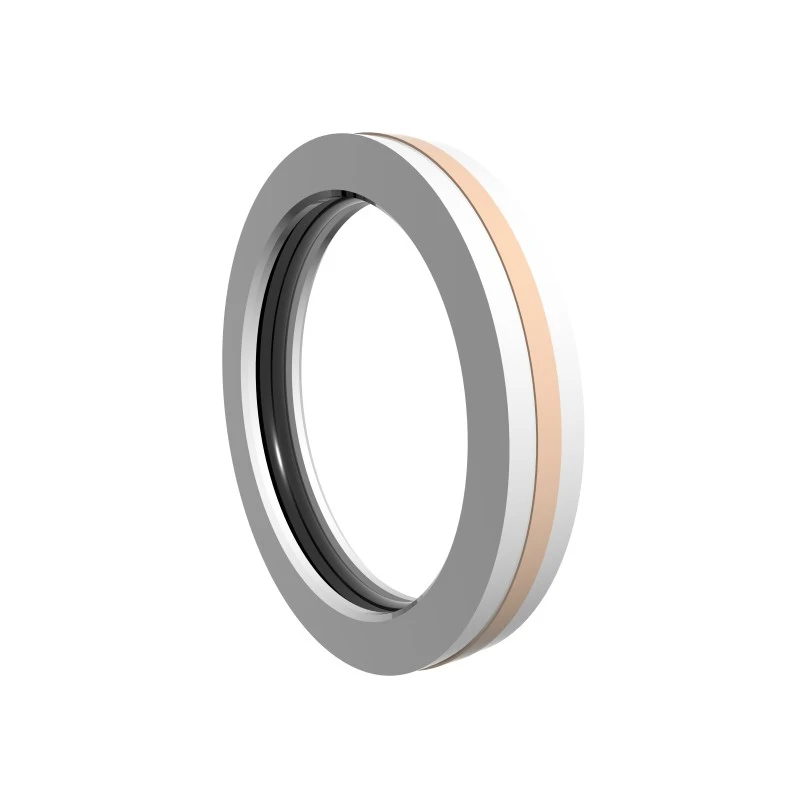

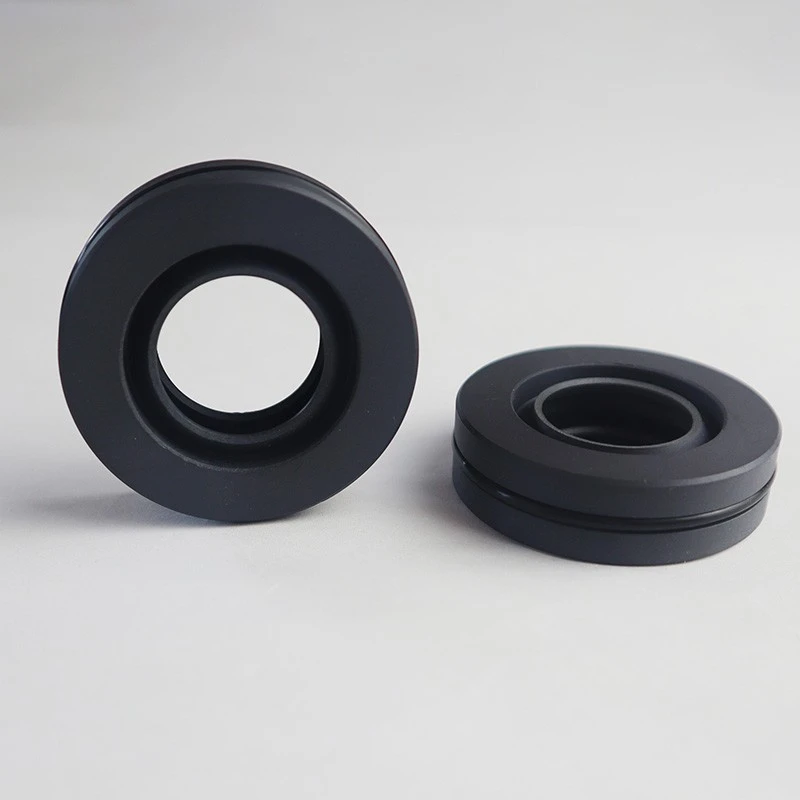

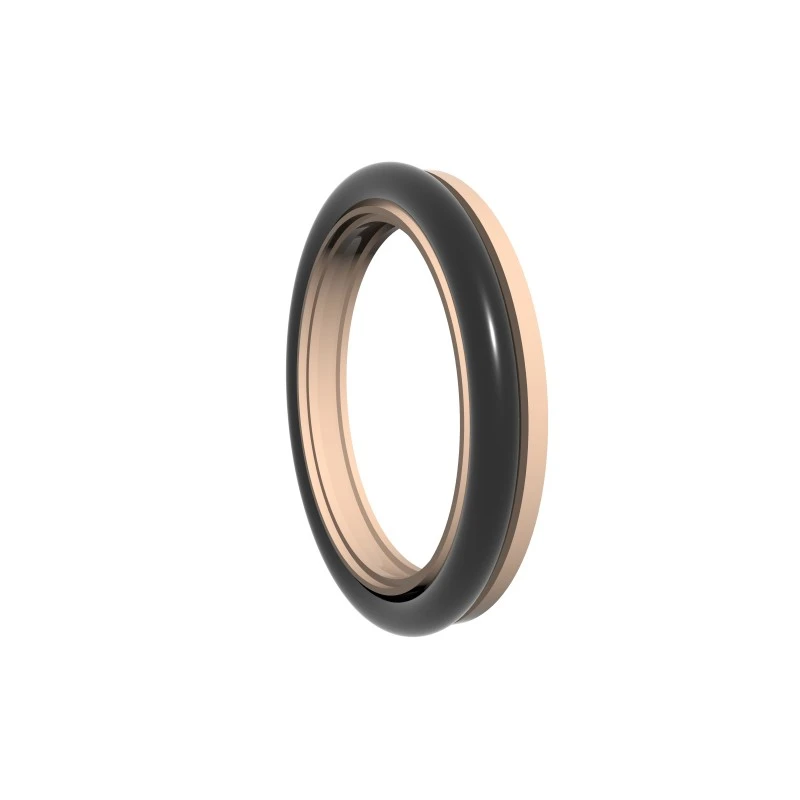

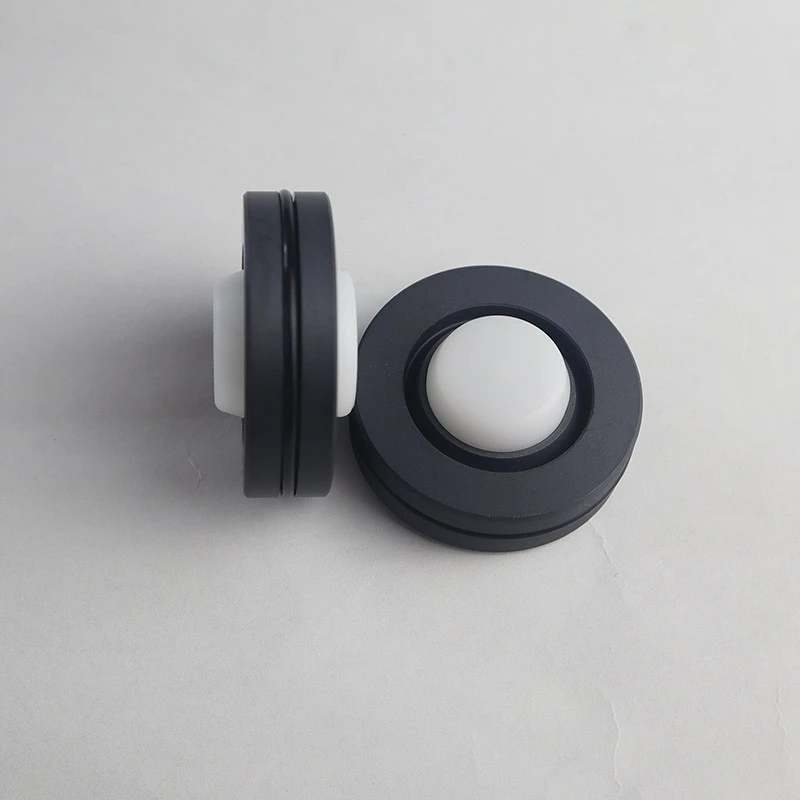

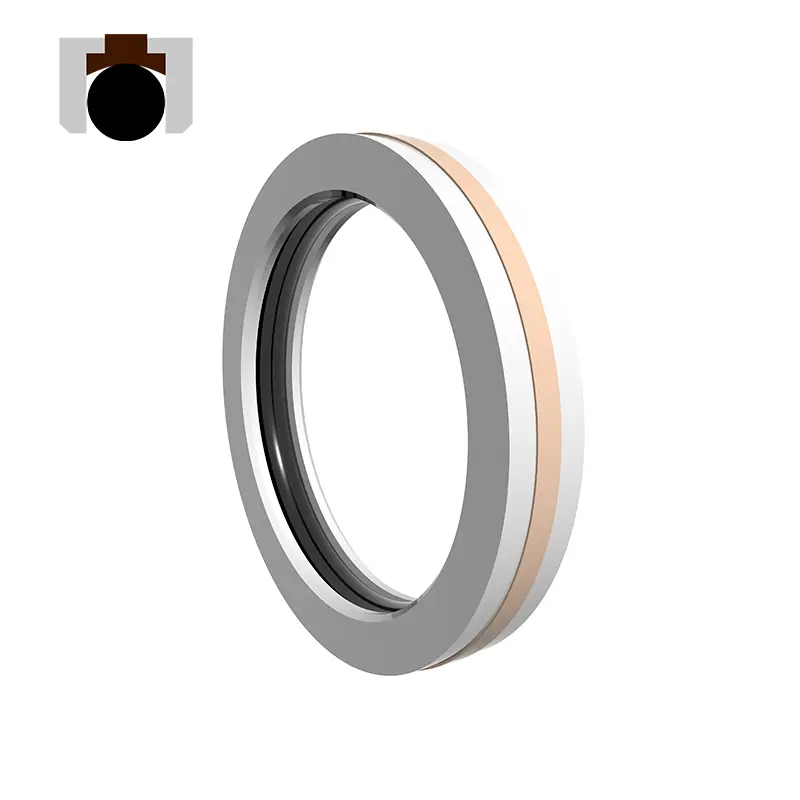

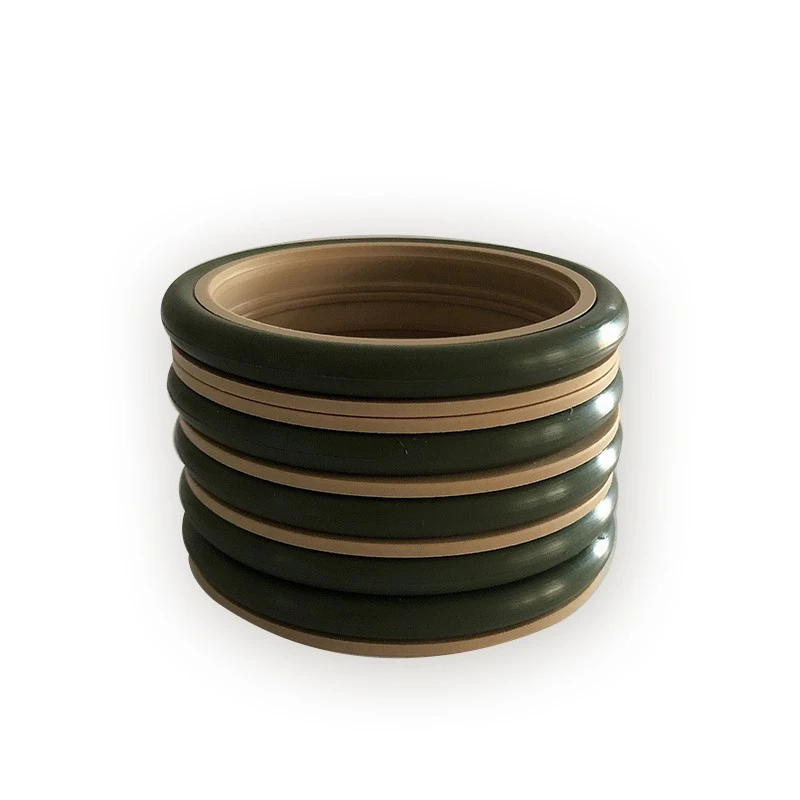

RDI ir RDA serijas sudaro PTFE sandarinimo žiedai, L formos plastikiniai atraminiai žiedai ir O žiedai, kurie yra tinkami didelio slėgio, mažo greičio, besisukančiam dvikiuntiniam sandarikliui, atsparumui aukšto slėgiui, žemai trinties ir ilgą laiką.

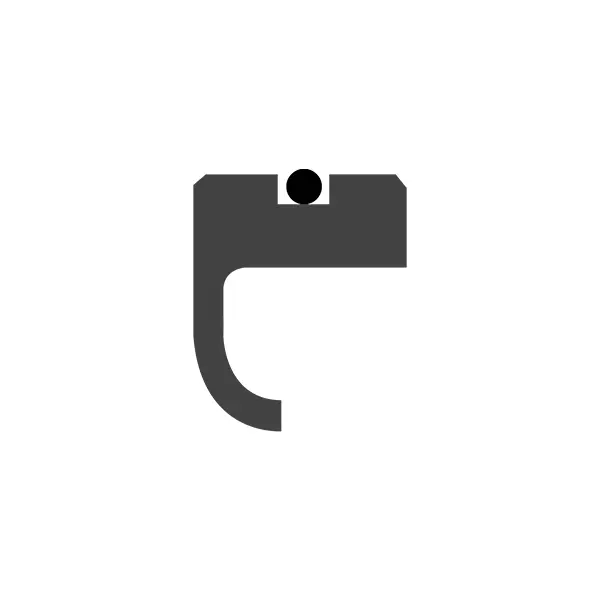

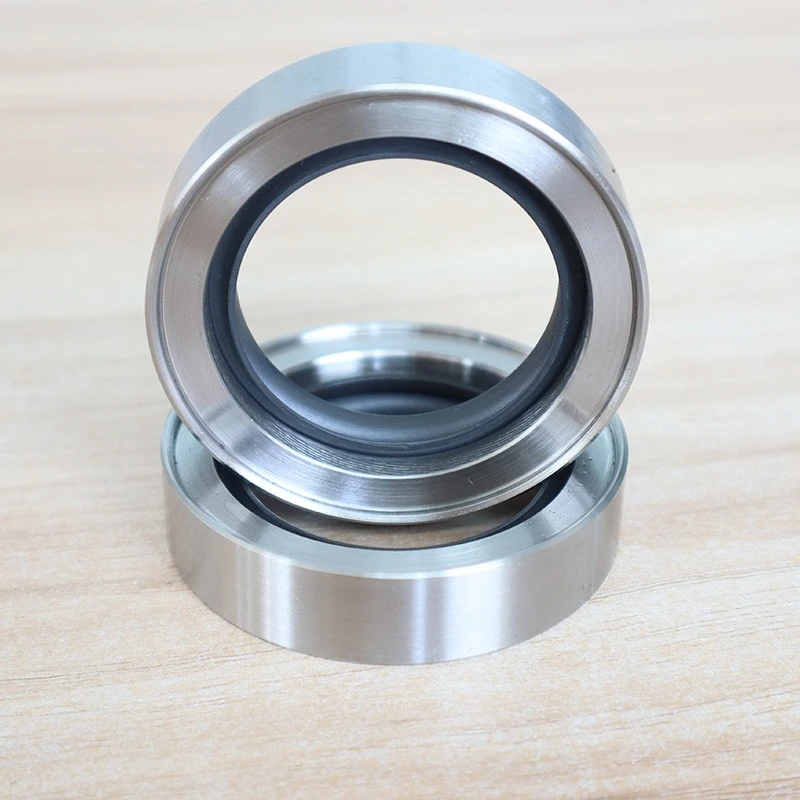

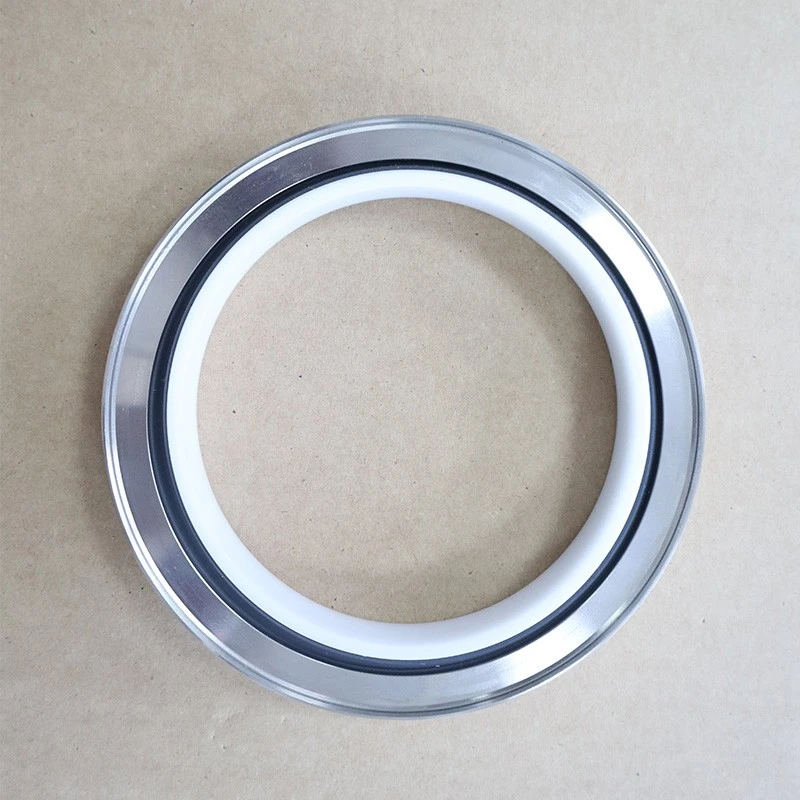

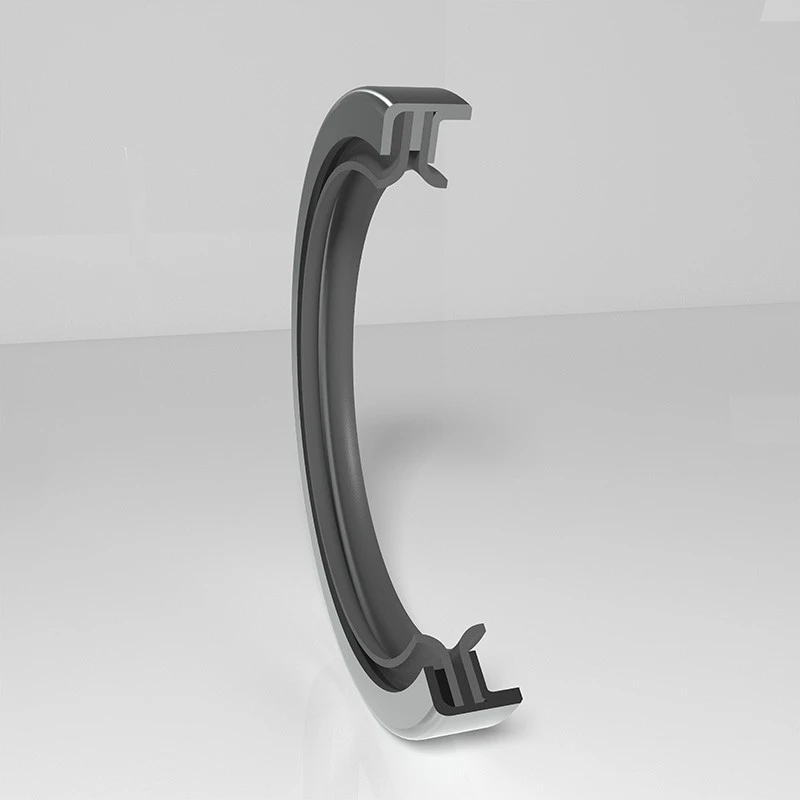

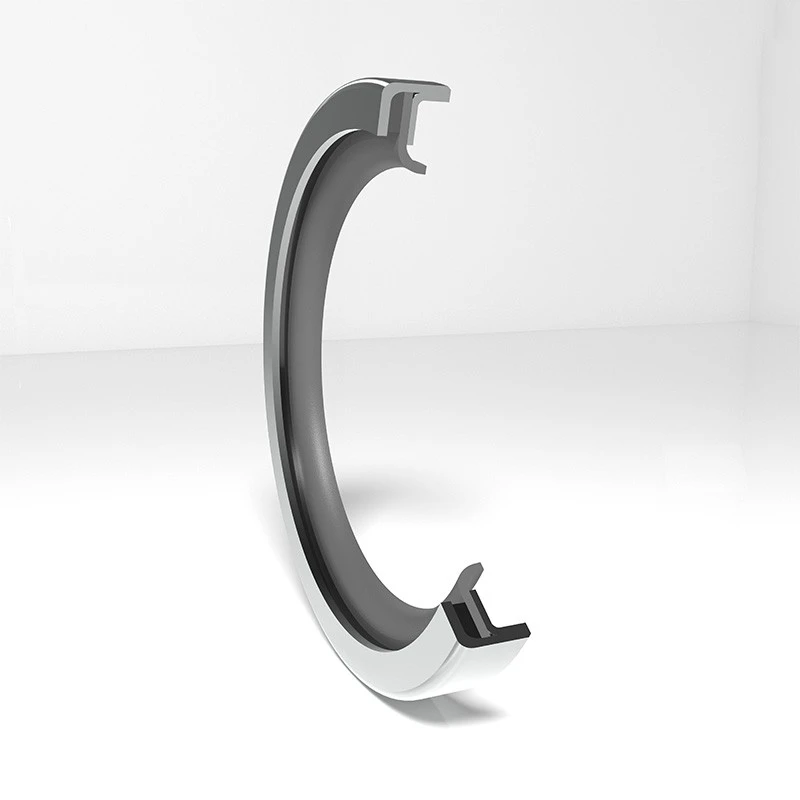

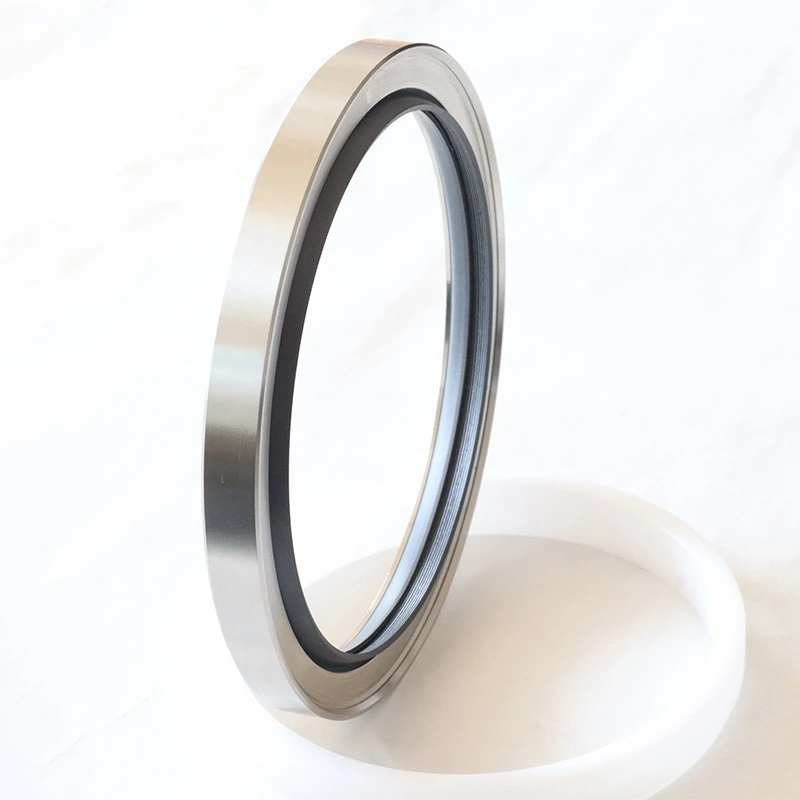

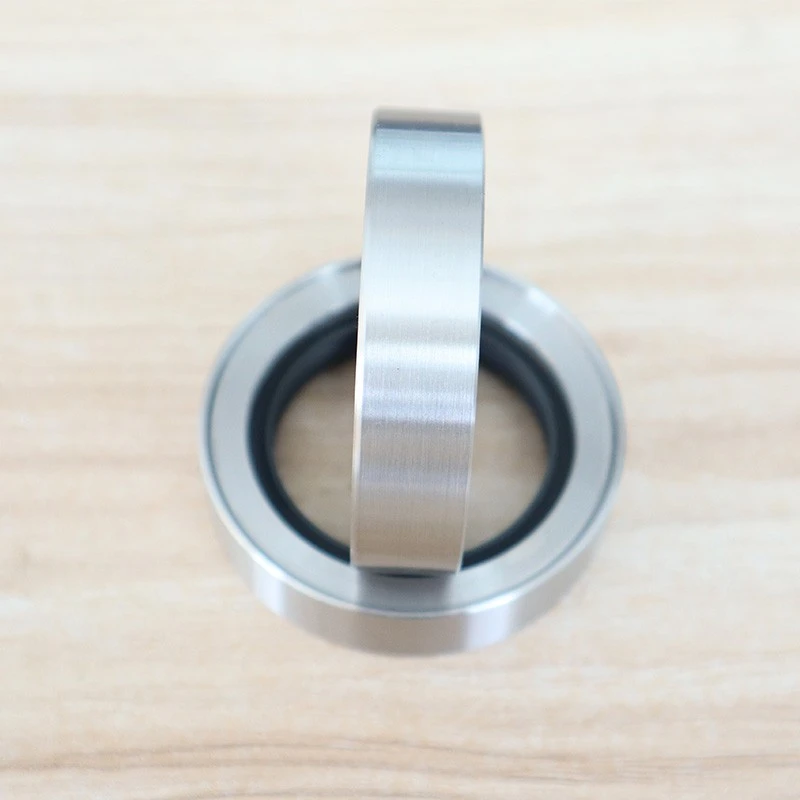

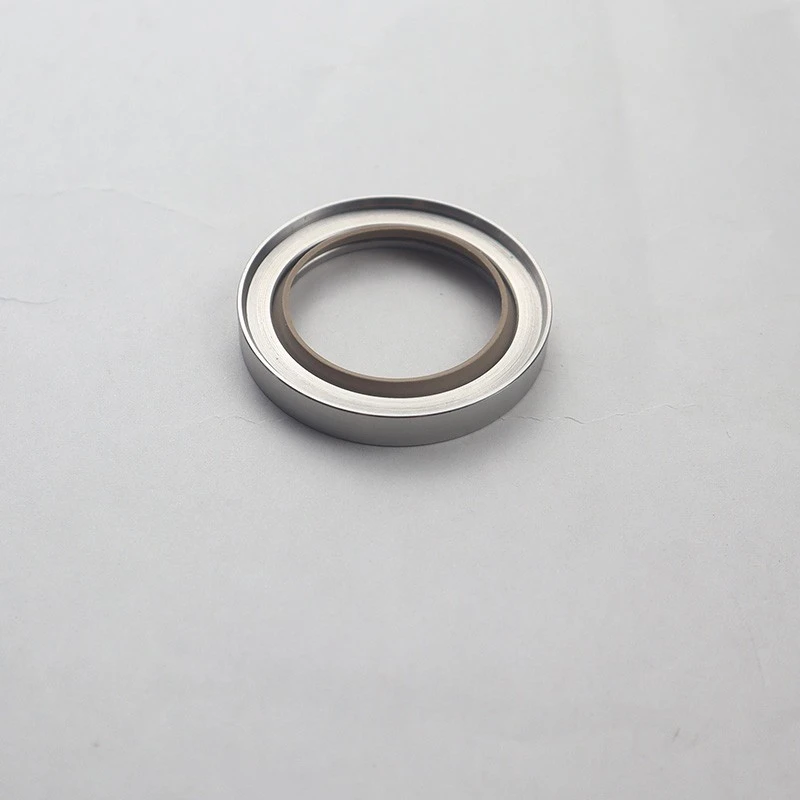

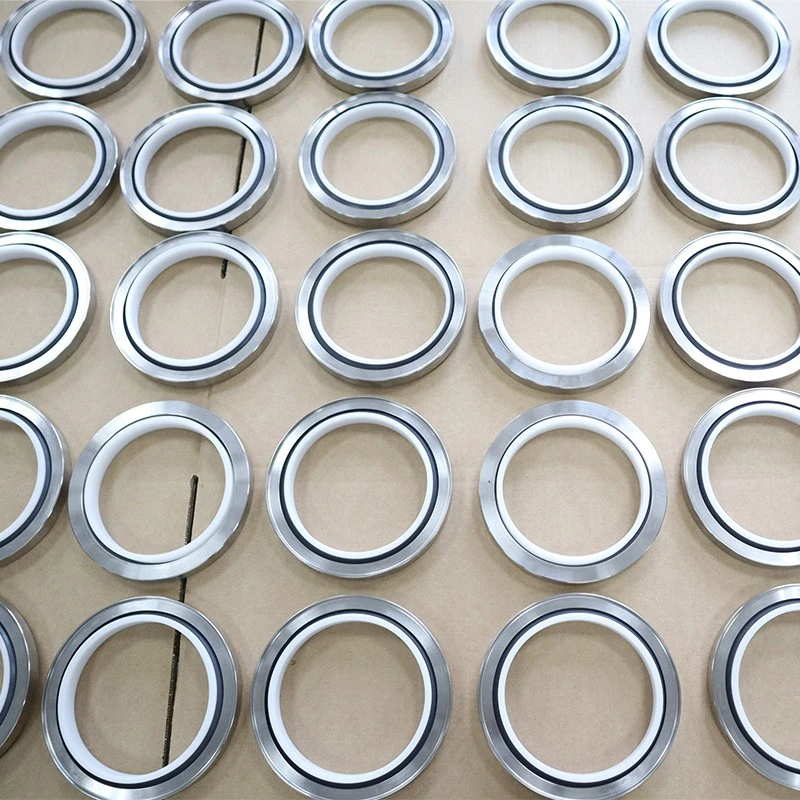

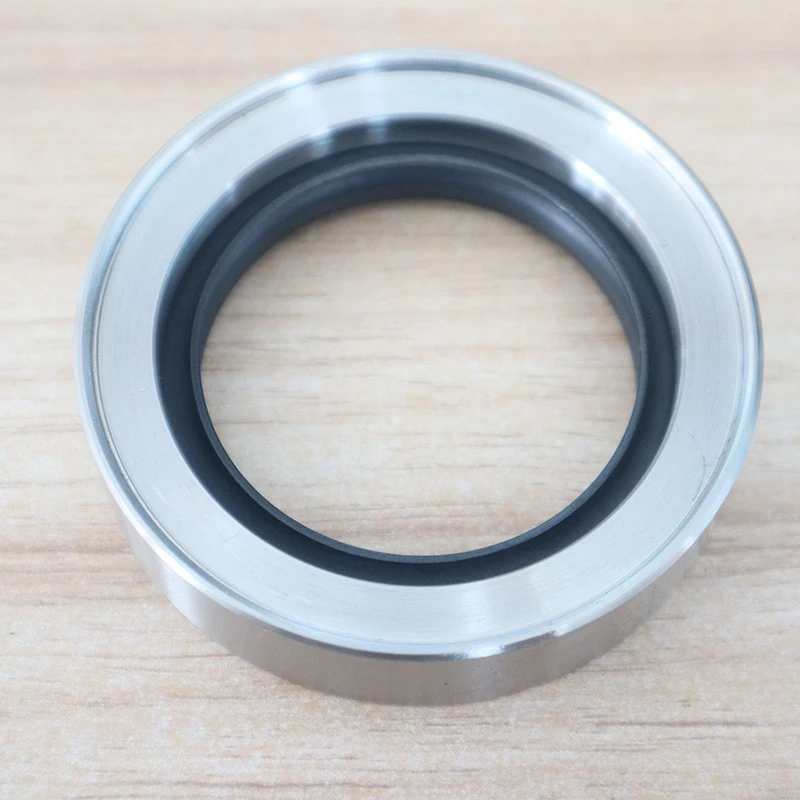

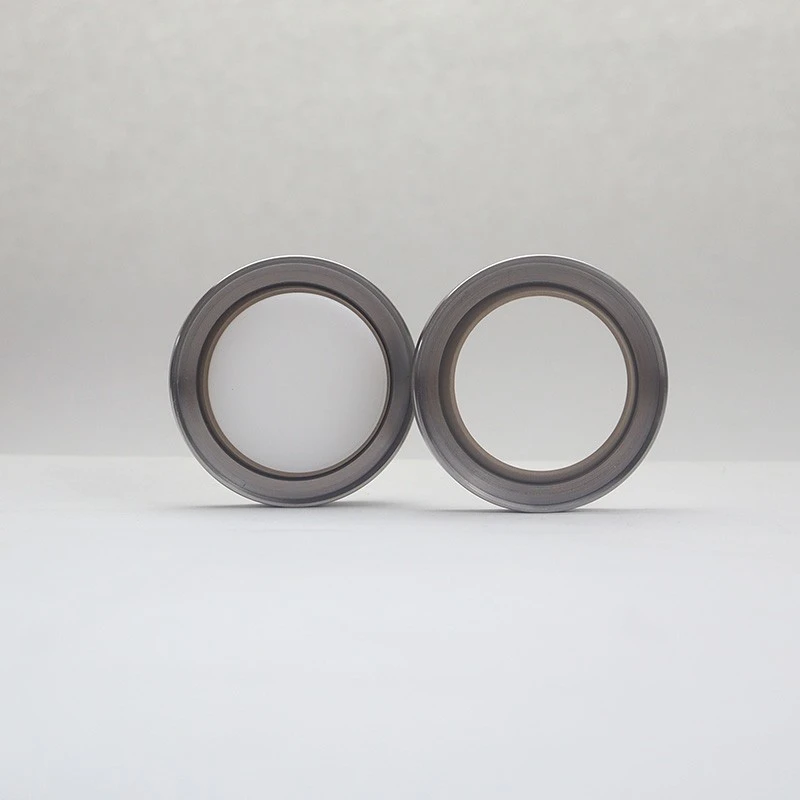

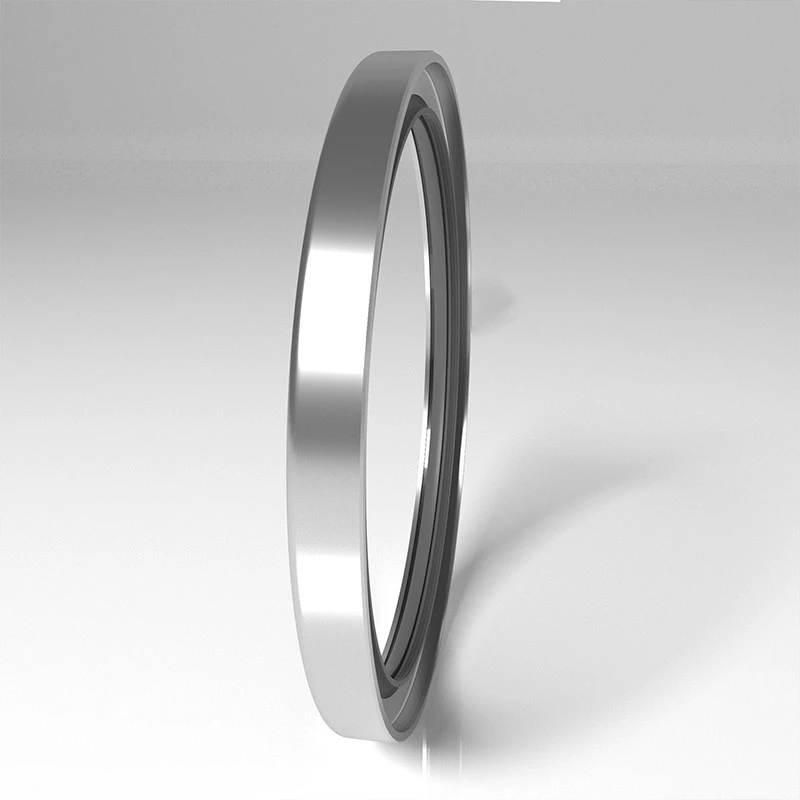

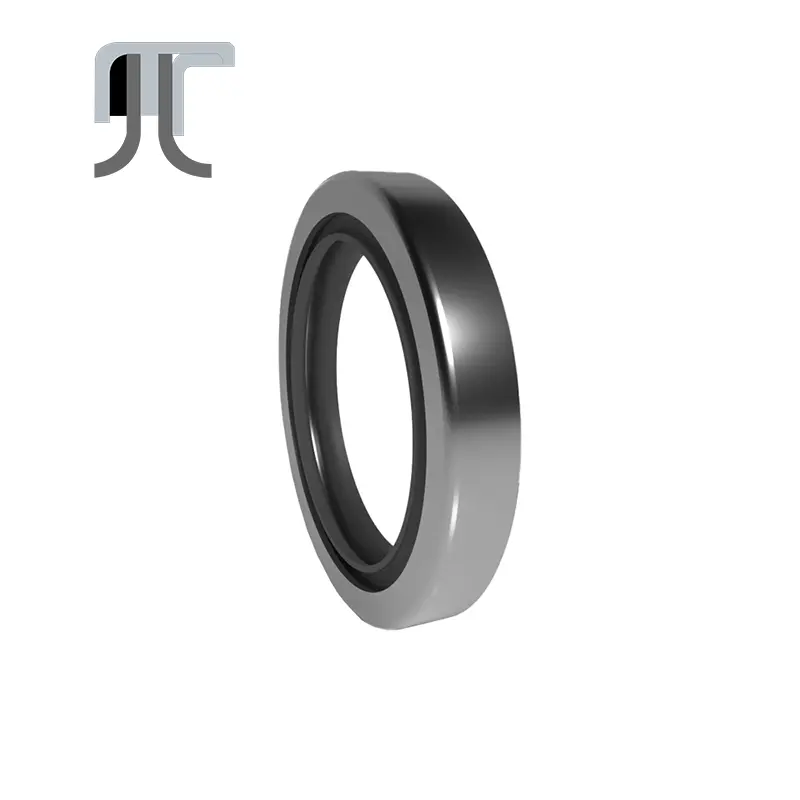

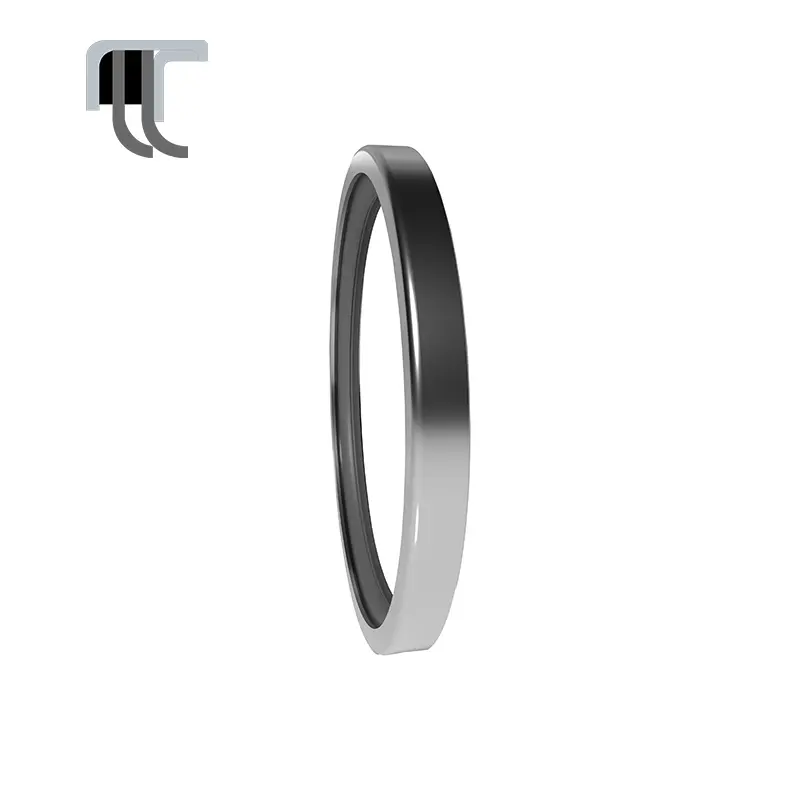

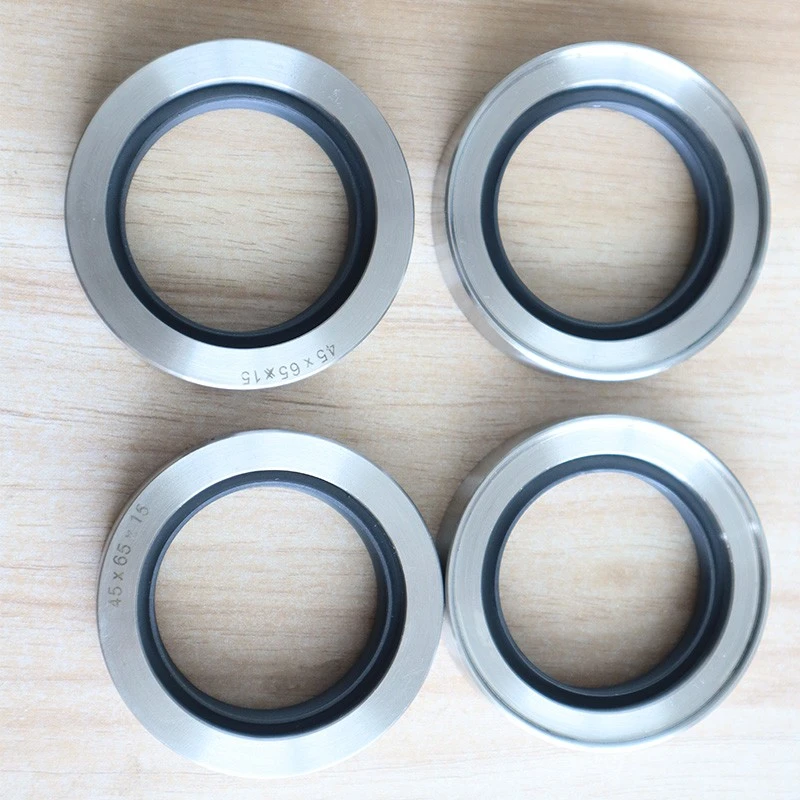

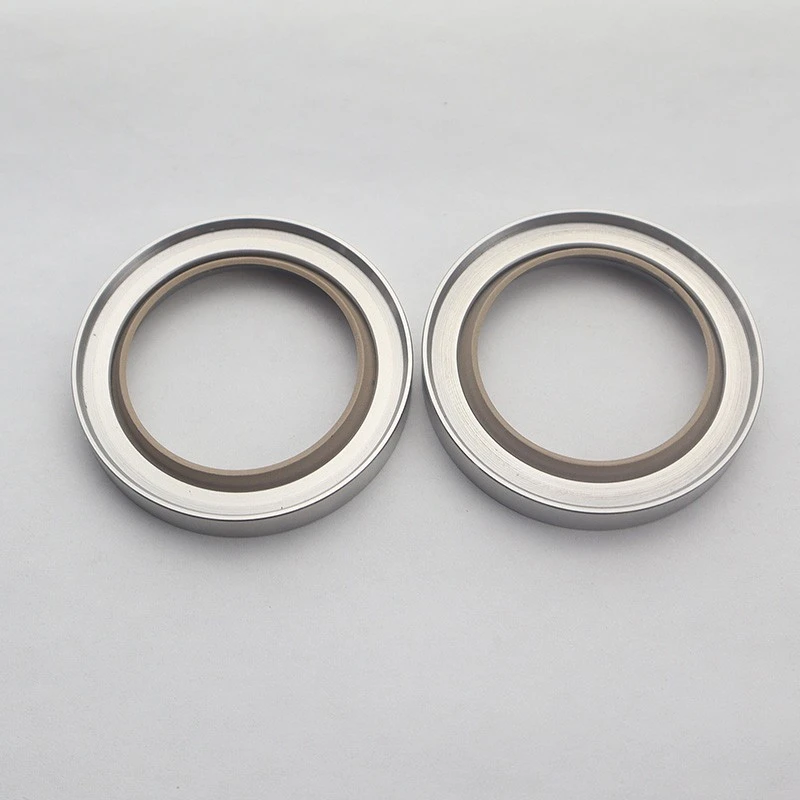

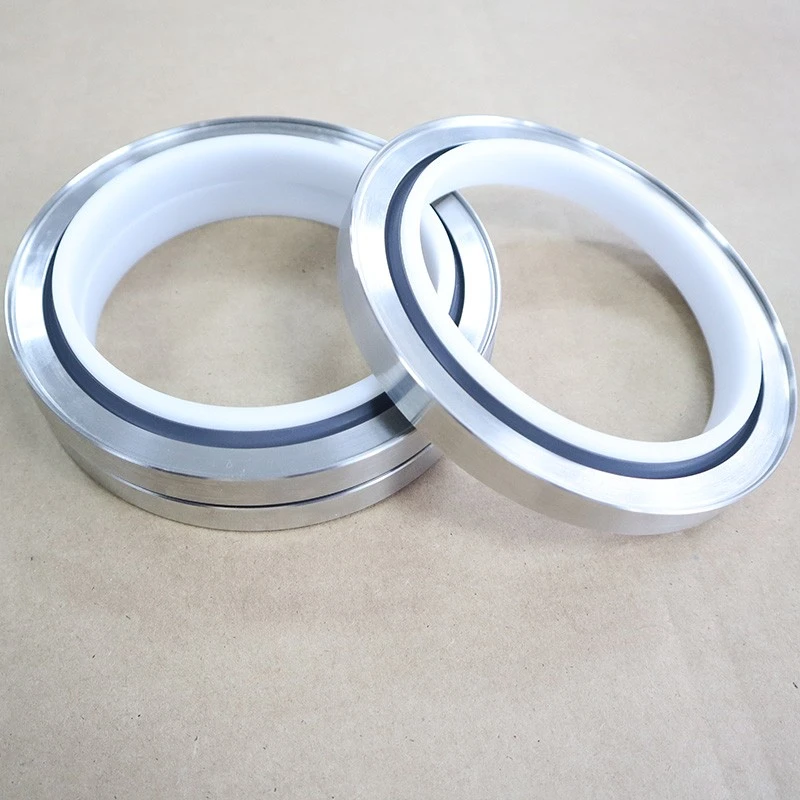

RCS serijos „PTFE“ elektrinių alyvos sandarikliuose yra metalinis skeletas ir PTFE sandarinimo lūpos, tinkančios sudėtingoms darbo sąlygoms.

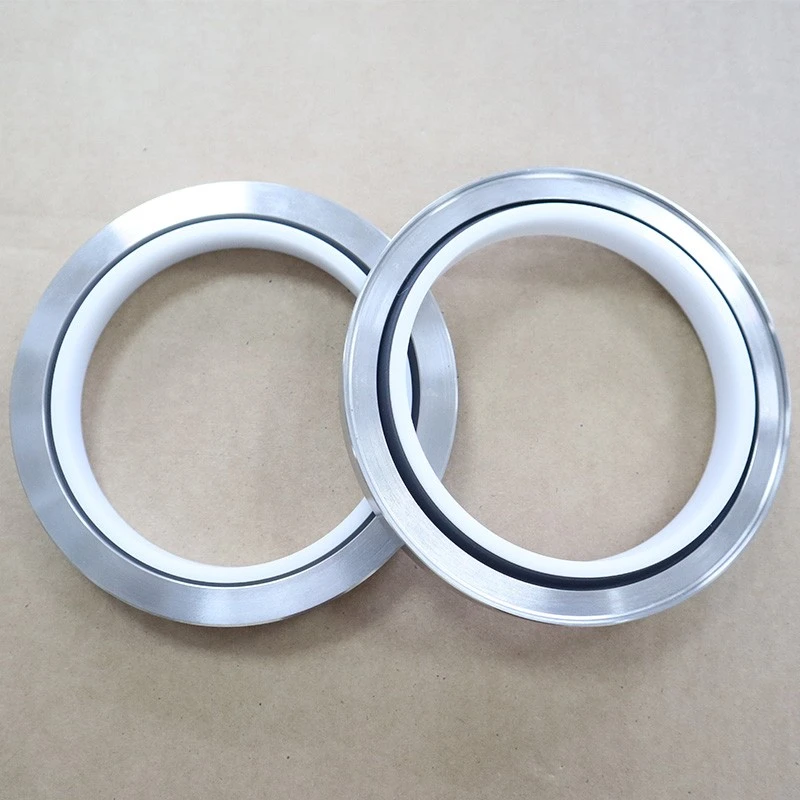

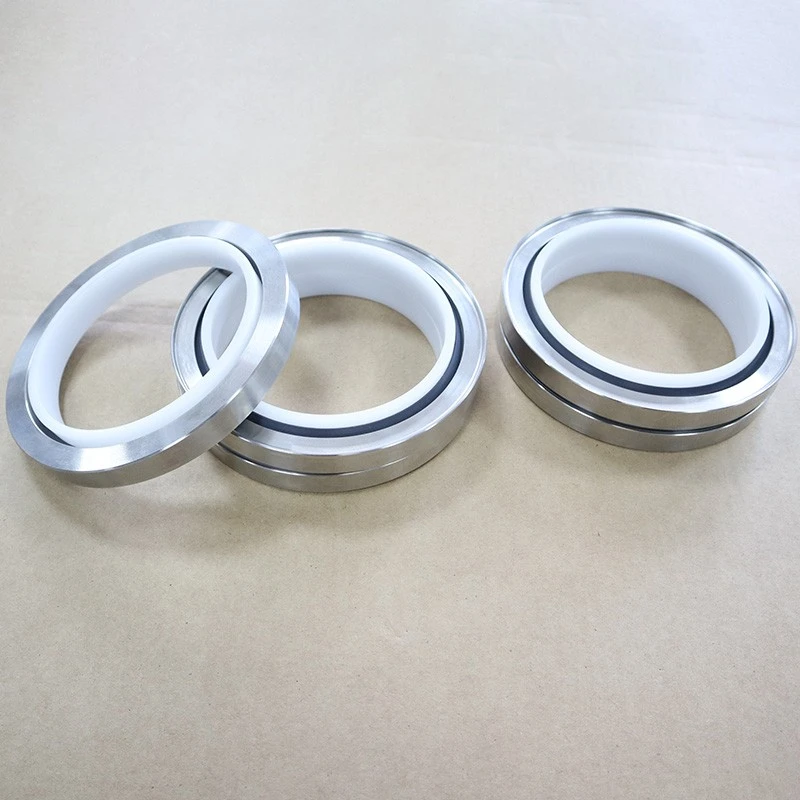

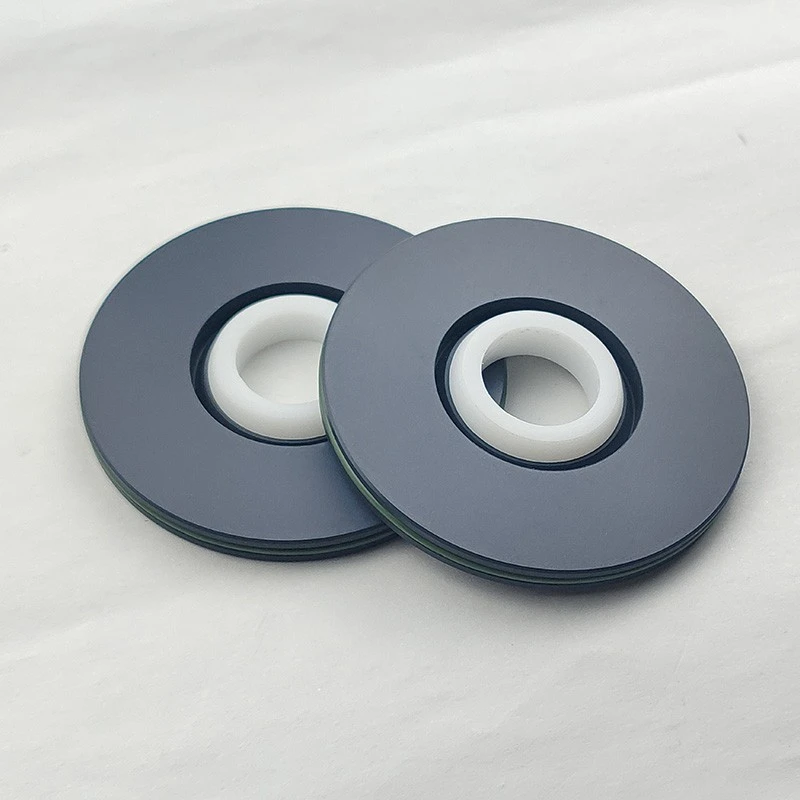

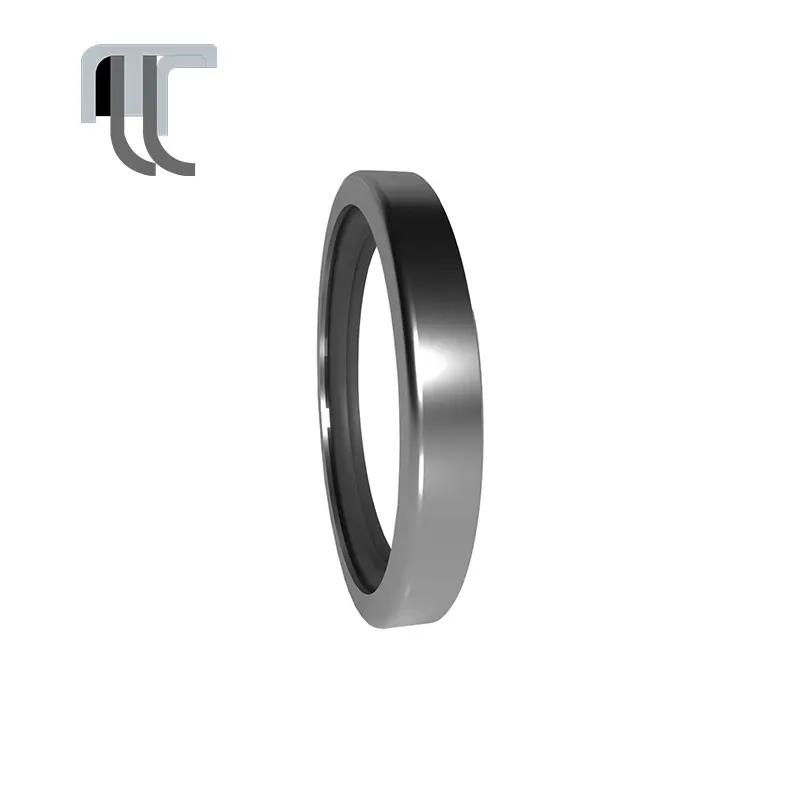

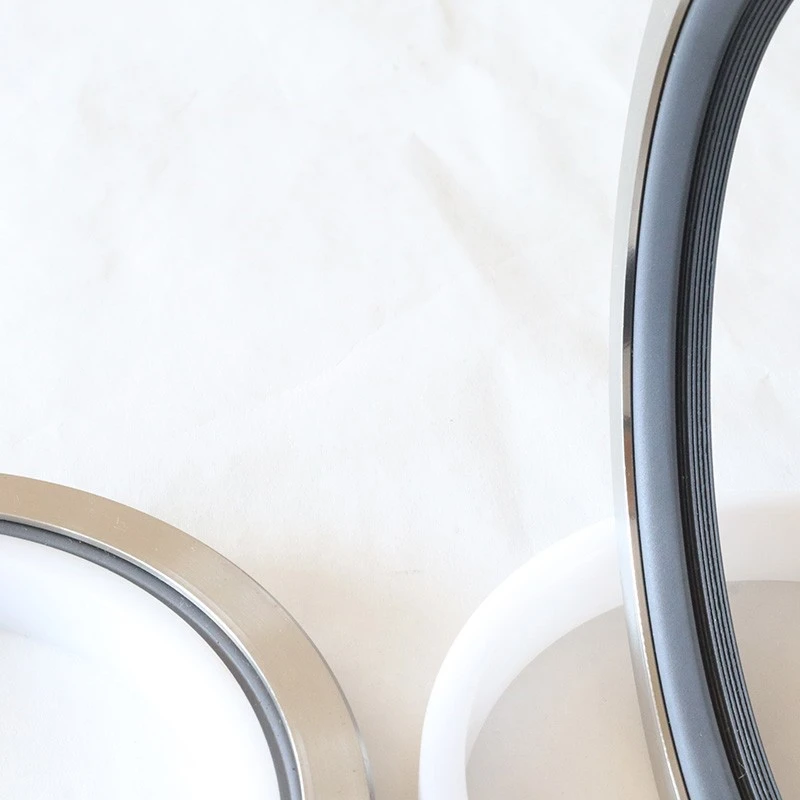

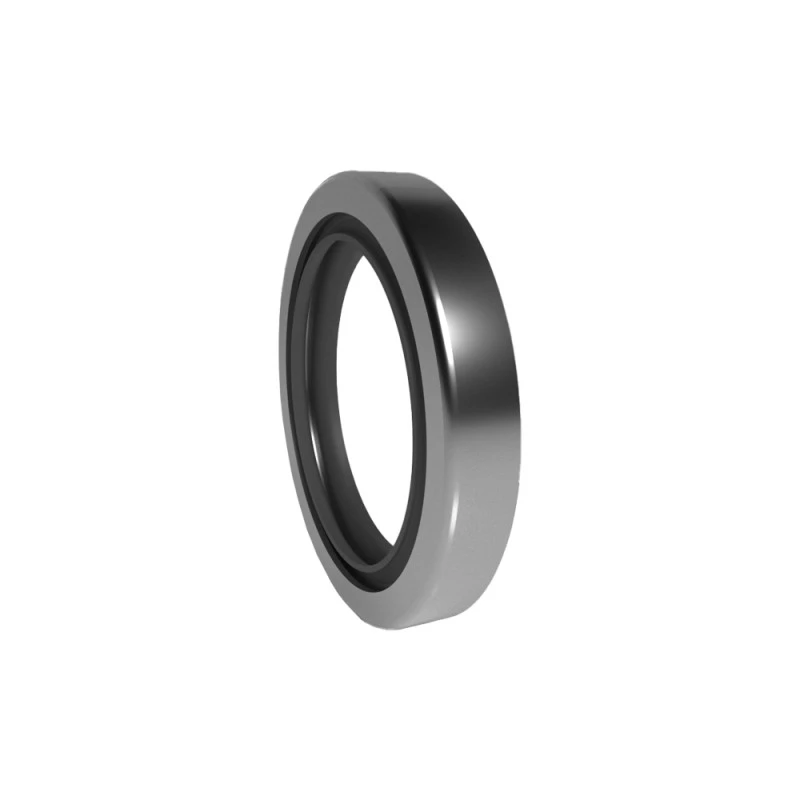

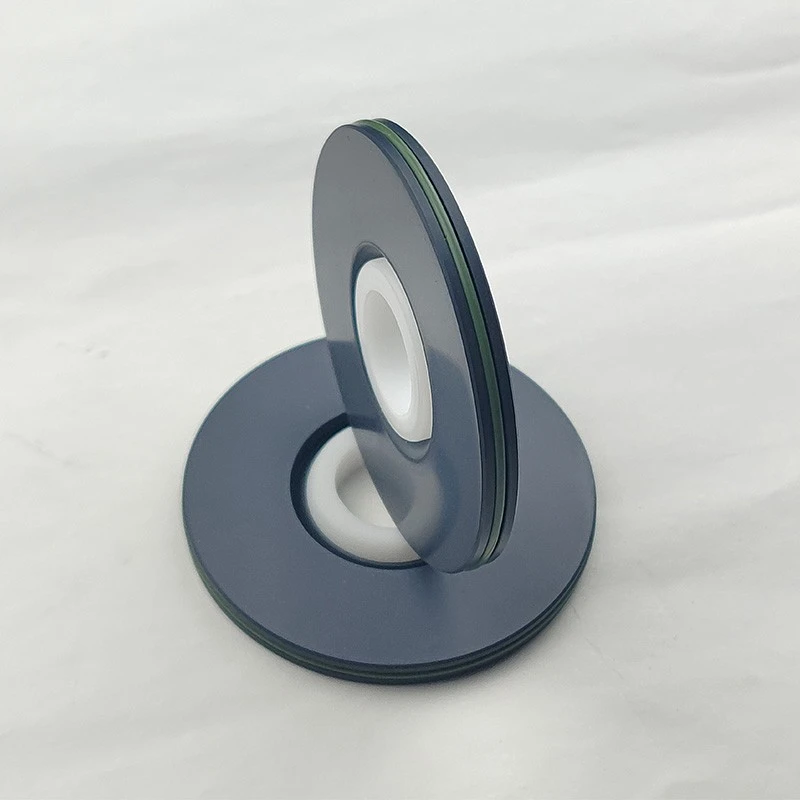

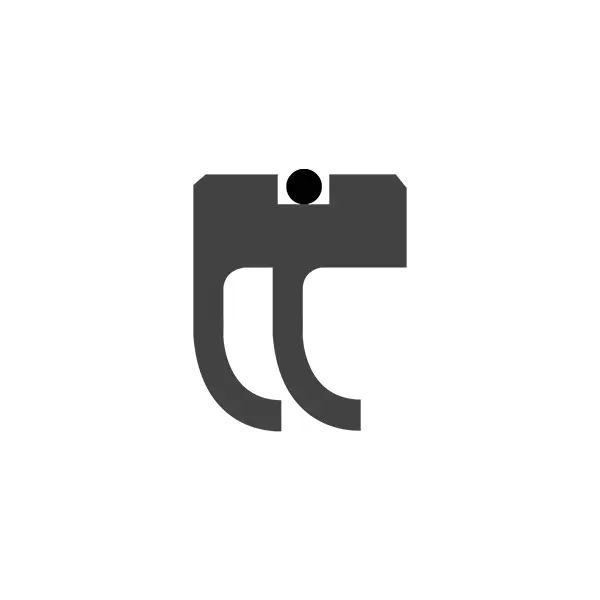

„RC2057“ serijos „Full PTFE“ alyvos sandariklis yra skirtas ypatingoms progoms, kurių tradiciniai alyvos ruoniai negali patenkinti.

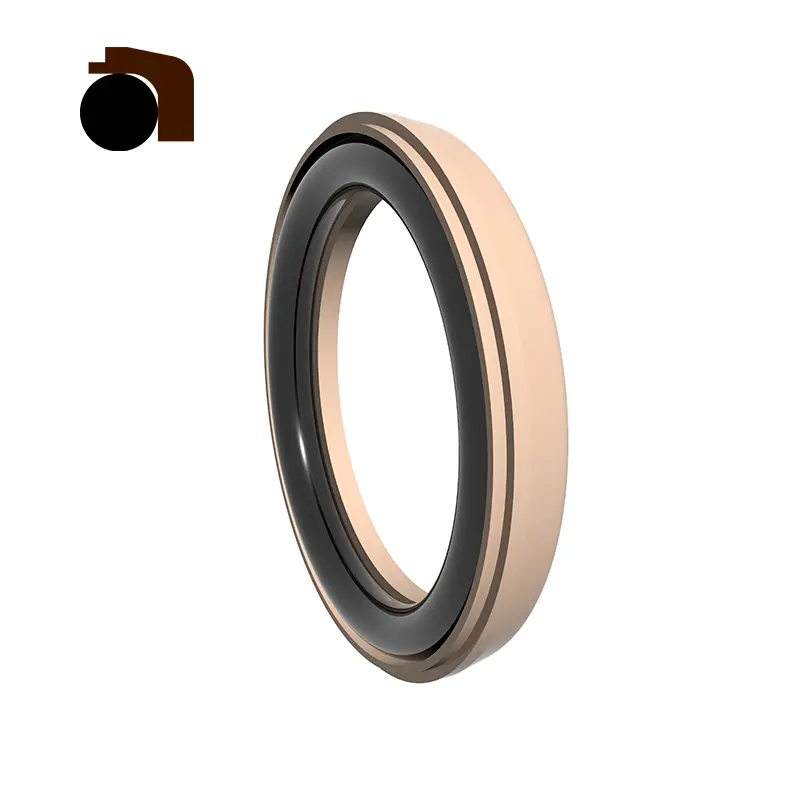

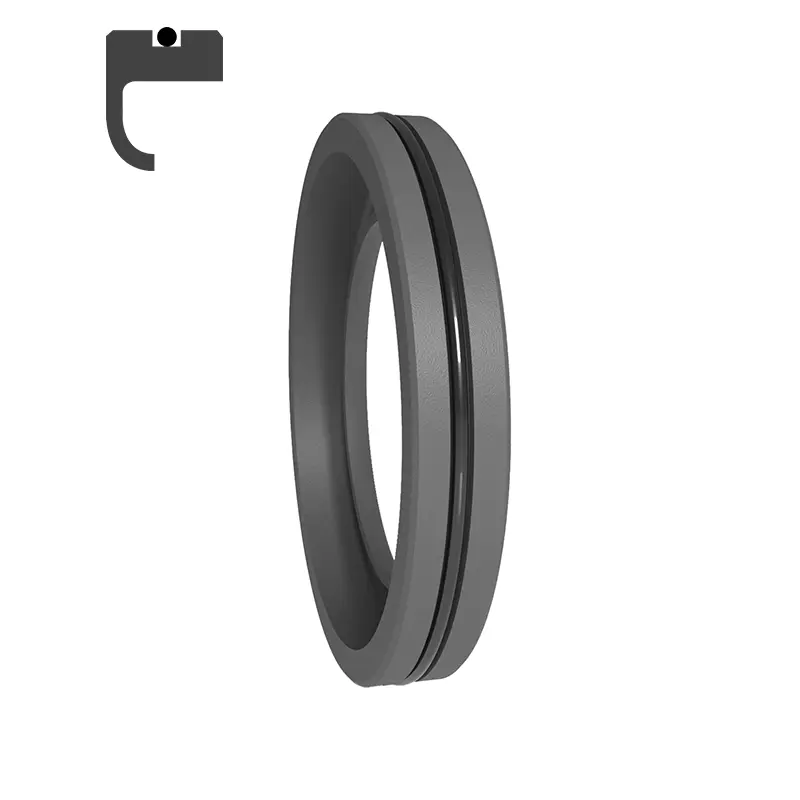

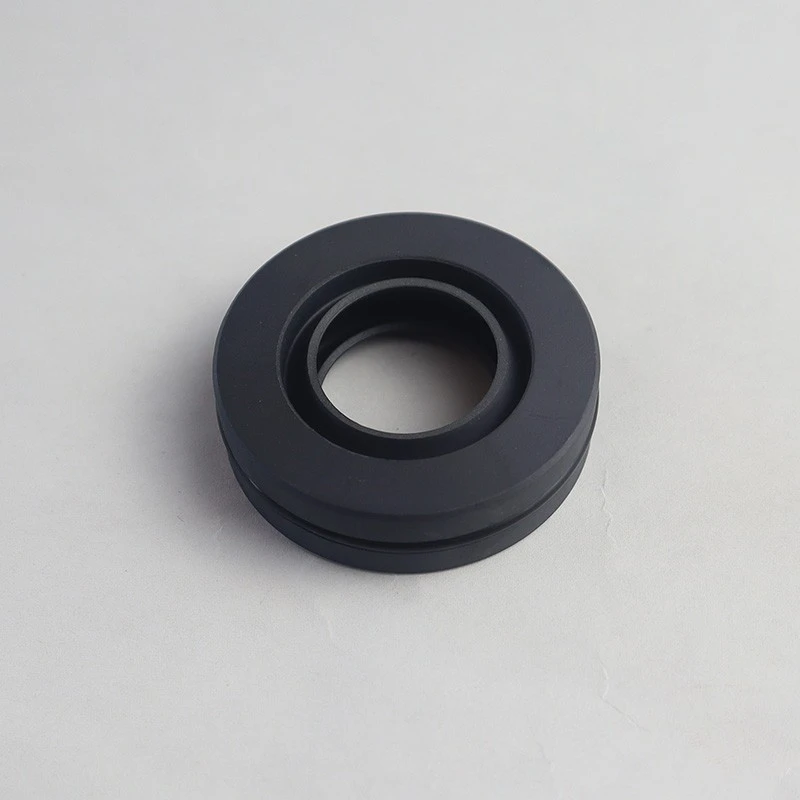

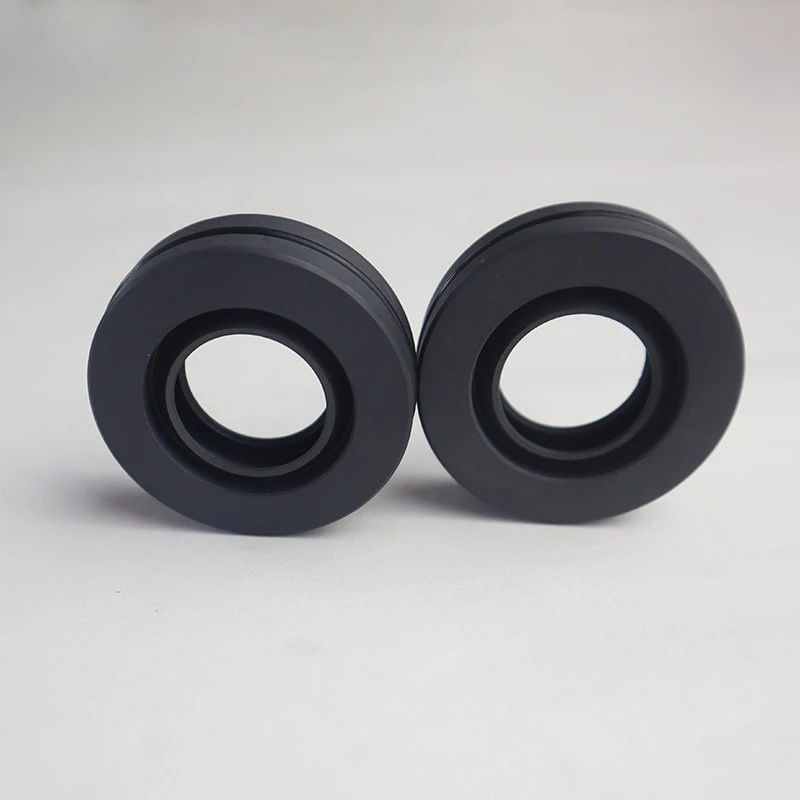

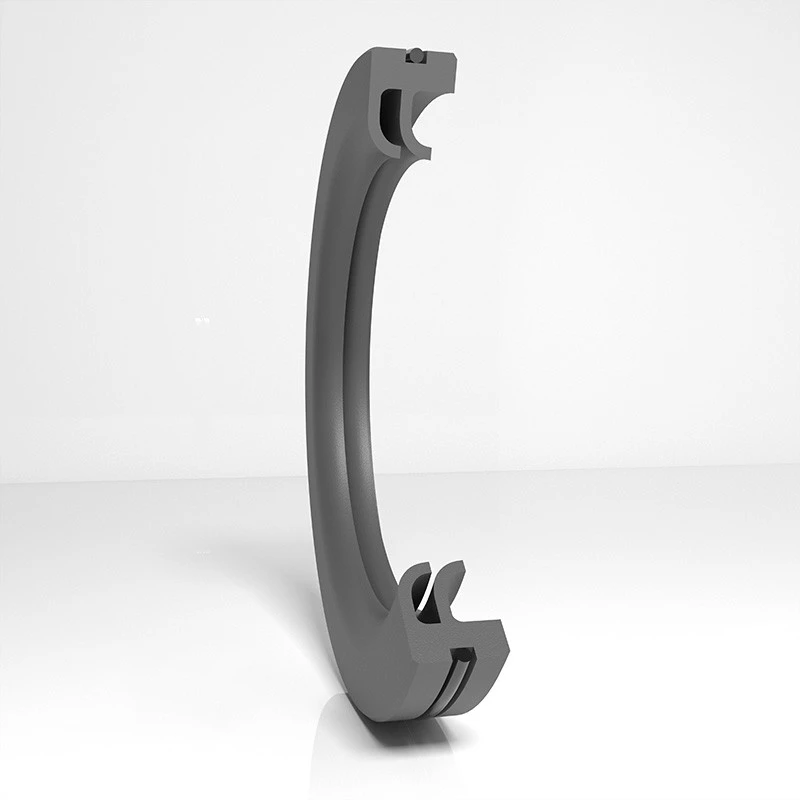

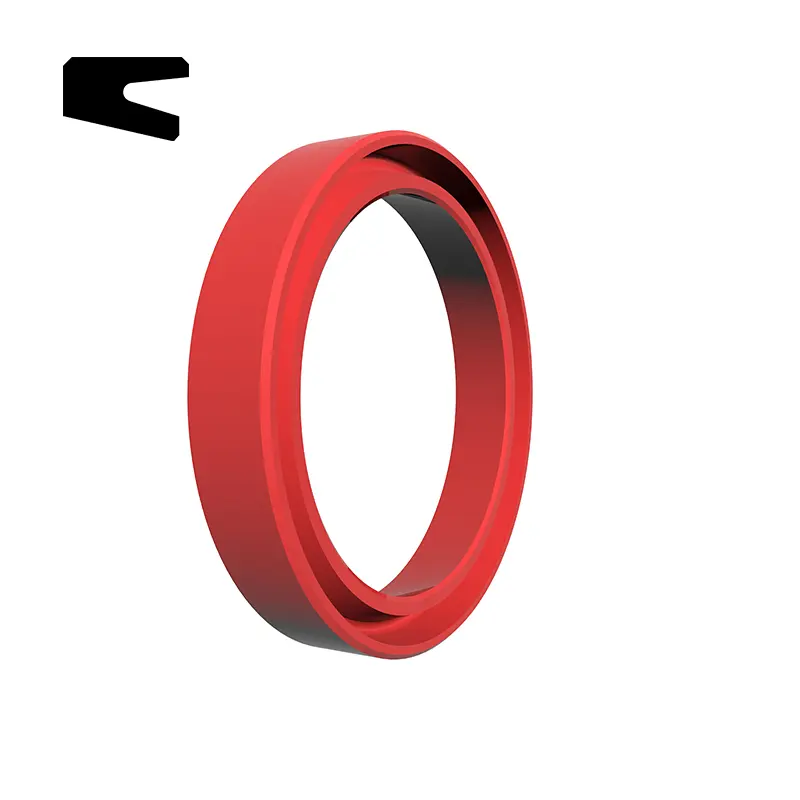

„RC2065“ serija suteikia vienpusį slėgio sandariklį besisukantiems velenams, turinčiam paprastą struktūrą ir lengvai montavimą. Medžiagos gali būti nitrilo guma (NBR) arba fluorubber (FKM).
Įvairūs „Ruichen Seal“ ruoniai pasižymi aukšto gyvenimo savybėmis, maža trintis, puikiu sandarikliu ir kompaktiška struktūra. Jie plačiai naudojami hidraulinėse sistemose, pneumatinėje įrangoje, vandens slėgio įrangoje, aukšto slėgio besisukančioje mašinoje ir pramoninėje įrangoje ir kt., Teikdami patikimus didelio našumo sandarinimo sprendimus.
Produkto funkcijos ir programos:
Produkto savybės:
Ilgas gyvenimas: aukštos kokybės medžiagos ir konstrukcinis dizainas prailgina tarnavimo laiką.
Maža trintis: PTFE ir PU medžiagos sumažina atsparumą bėgimui ir pagerina efektyvumą.
Geras sandarinimas: specialus lūpų ir alyvos kaupimo rezervuaro dizainas užtikrina puikų sandarinimo našumą.
Kompaktiška struktūra: mažas erdvės dizainas, tinkamas įvairioms montavimo aplinkai.
Plačiai taikoma: tinkama hidraulinėms, pneumatiniam, vandens slėgiui ir aukštam slėgiui, dideliam greičiui, mažam greičiui ir kitoms darbo sąlygoms.
Taikymo sritys:
Hidraulinė sistema, pneumatinė įranga, vandens slėgio įranga.
Aukšto slėgio besisukančios mašinos, mažo greičio sunkiųjų krovinių įranga.
Pramoninė įranga, inžinerijos mašinos, automobilių ir kosmoso bei kiti laukai.
Medžiagos pasirinkimas:
1. Galima pasirinkti atitinkamą O žiedo medžiagą: R01 nitrilo guma (NBR), R02 fluorubber (FKM) ir kt.
2. Sanderzinimo medžiaga: Standartinė medžiaga PTFE4, kitos pasirenkamos medžiagos PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Medžiaga: HPU.

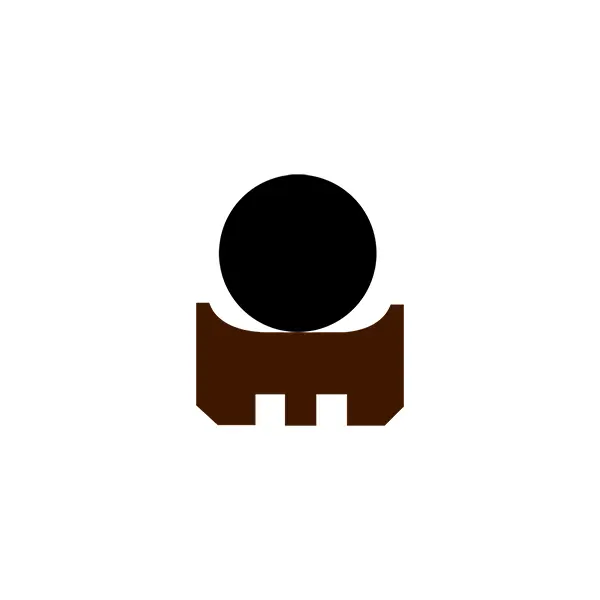

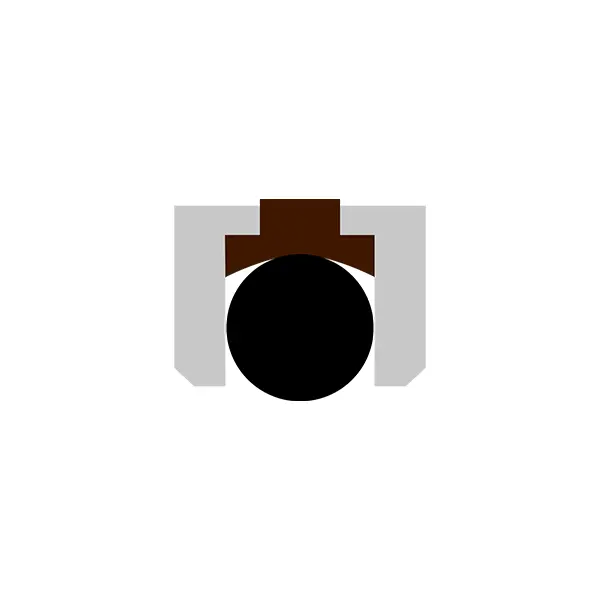

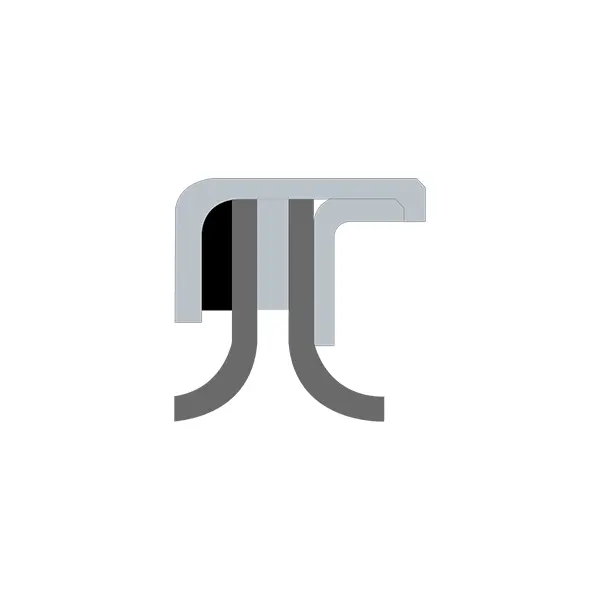

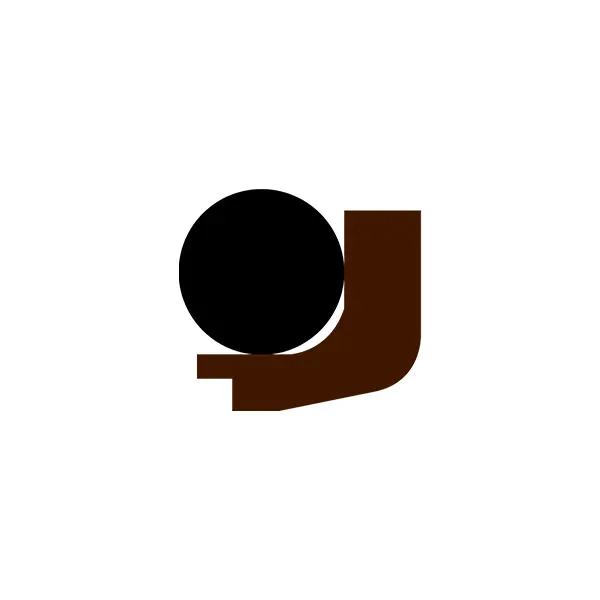

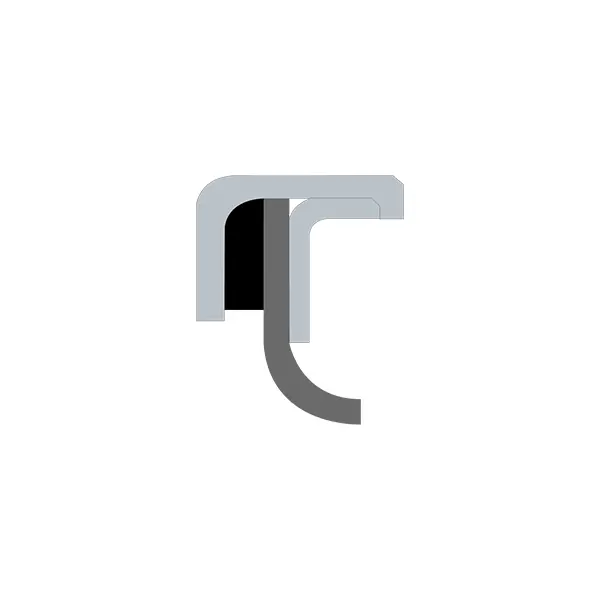

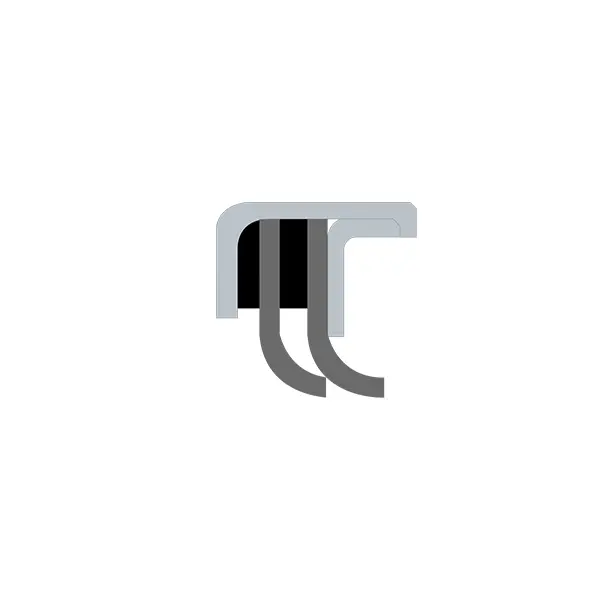

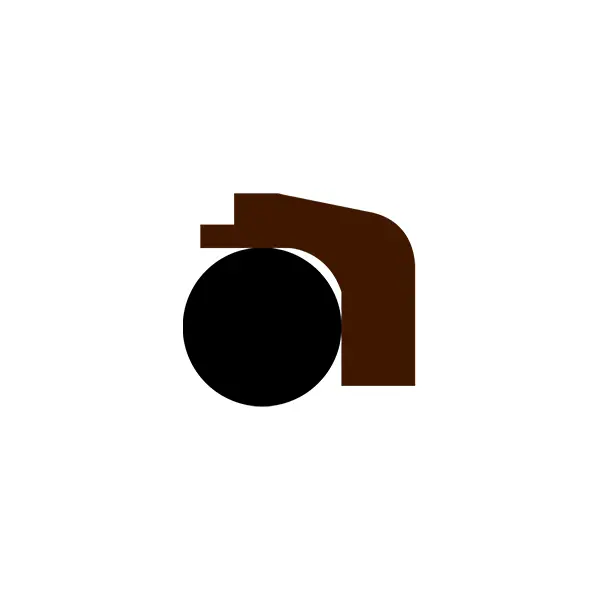

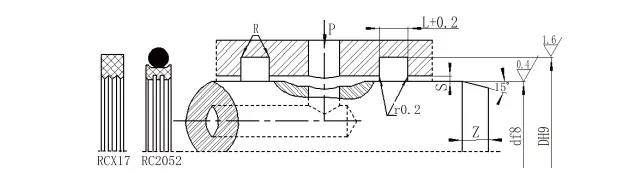

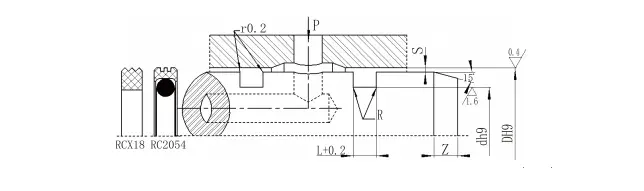

Struktūrinė schema
Užsakymo modelis RC2052-80X91X4.2-PTFE3-RO1 MODELIS-DXDXL METALINIS KODAS.
Užsakymo modelis RC2054-80X69X4.2-PTFE3-RO1 MODEL D*D*L-Materialinis kodo užsakymo modelis RCX18-80X69X4.2-HPU MODELIS-D*D*L Materialinis kodas

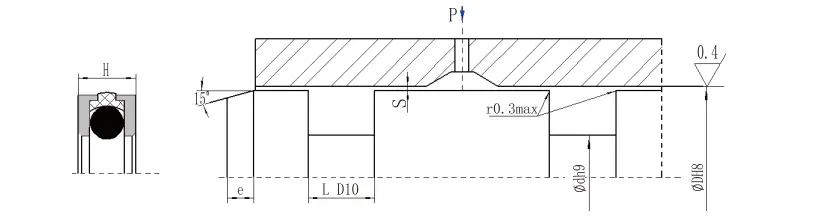

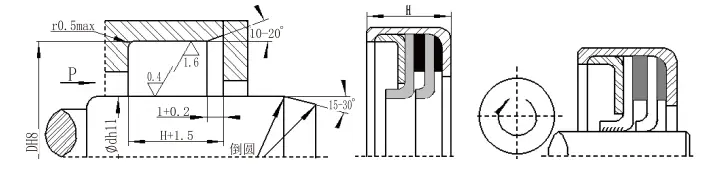

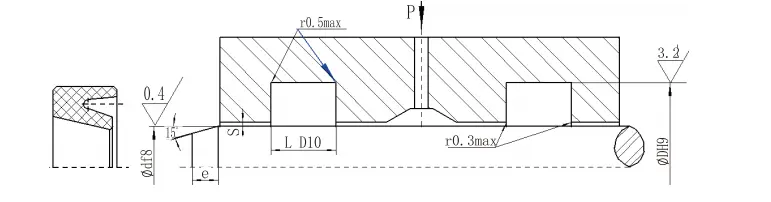

RDI diegimo matmenys
| df8 | DH9 | L d10 | H | Gape s | |
| 0-10MPA | 10-36MPA | ||||
| 50–79 | D+10 | 5 | 4.5 | 0,4–0,3 | 0,3–0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45–0,35 | 0,35–0,3 |
| 110–299 | D+20 | 10 | 9.5 | 0,55–0,45 | 0,45–0,35 |
| 300–600 | D+24 | 13 | 12.5 | 0,6–0,55 | 0,55–0,45 |
| > 600 | Kreipkitės į mūsų įmonę | ||||
„Chamfer“ ilgis
| Strypo skersmens diapazonas | Chamferio ilgis e ≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101–290 | 10 |
| 291-600 | 15 |
Rda Montavimo matmenys
| DH8 | DH9 | L d10 | H | Gape s | |
| 0-10MPA | 10-36MPA | ||||
| 50–124 | D-16 | 8 | 7.5 | 0,45–0,35 | 0,35–0,3 |
| 125–199 | D-20 | 10 | 9.5 | 0,55–0,45 | 0,45–0,35 |
| 200–600 | D-26 | 13 | 12.5 | 0,6–0,55 | 0,55–0,45 |
„Chamfer“ ilgis
| Strypo skersmens diapazonas | Chamferio ilgis e ≥ |
| 50–95 | 7 |
| 96–190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

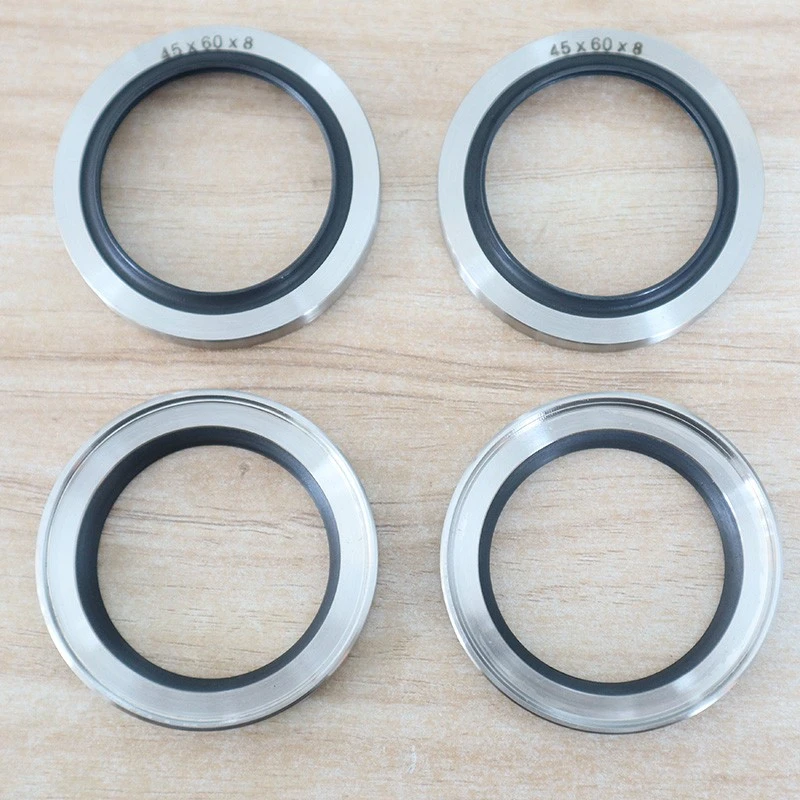

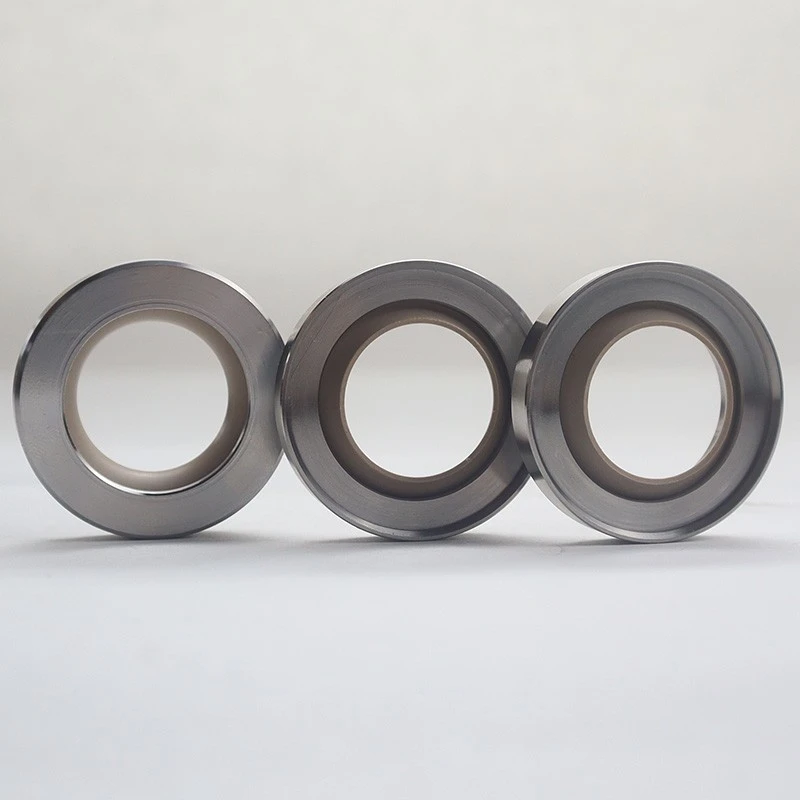

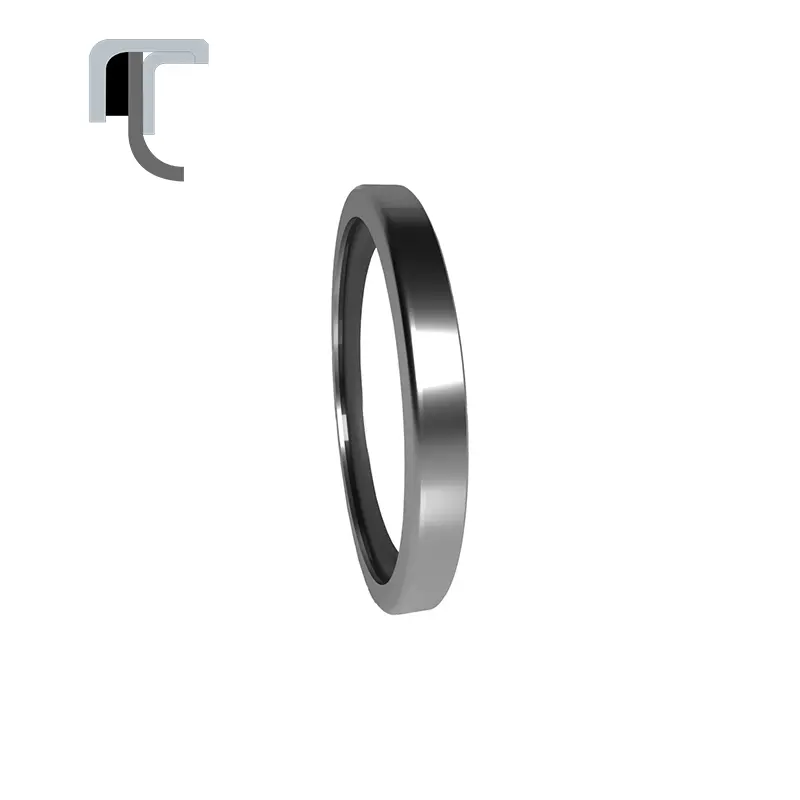

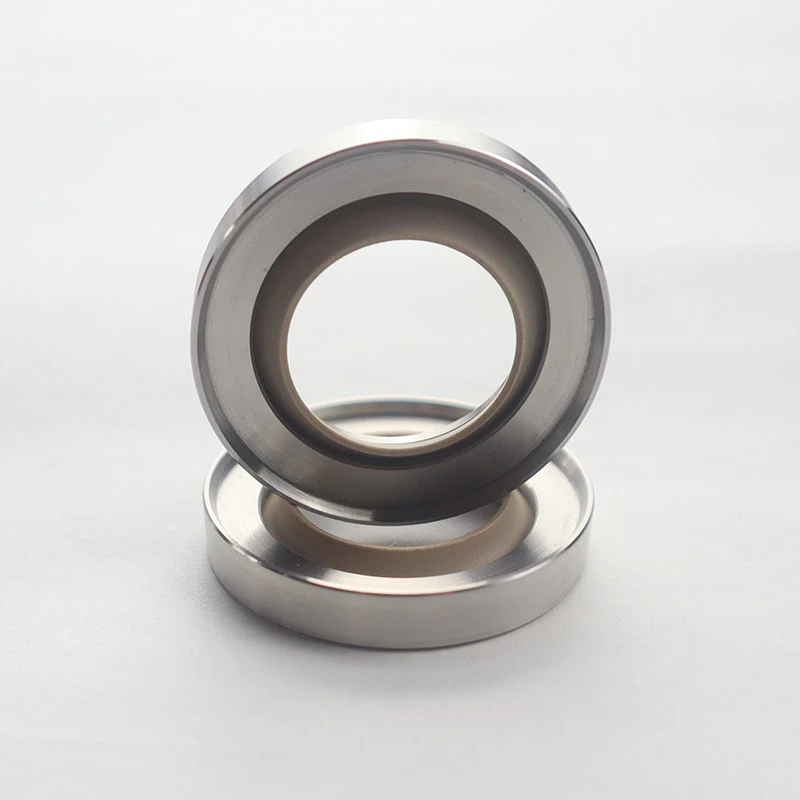

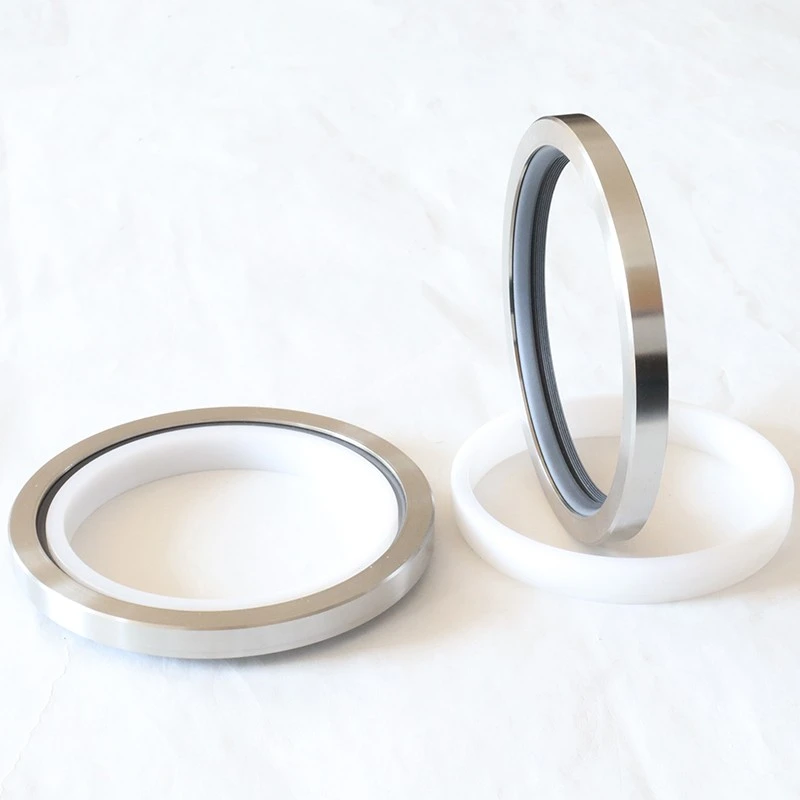

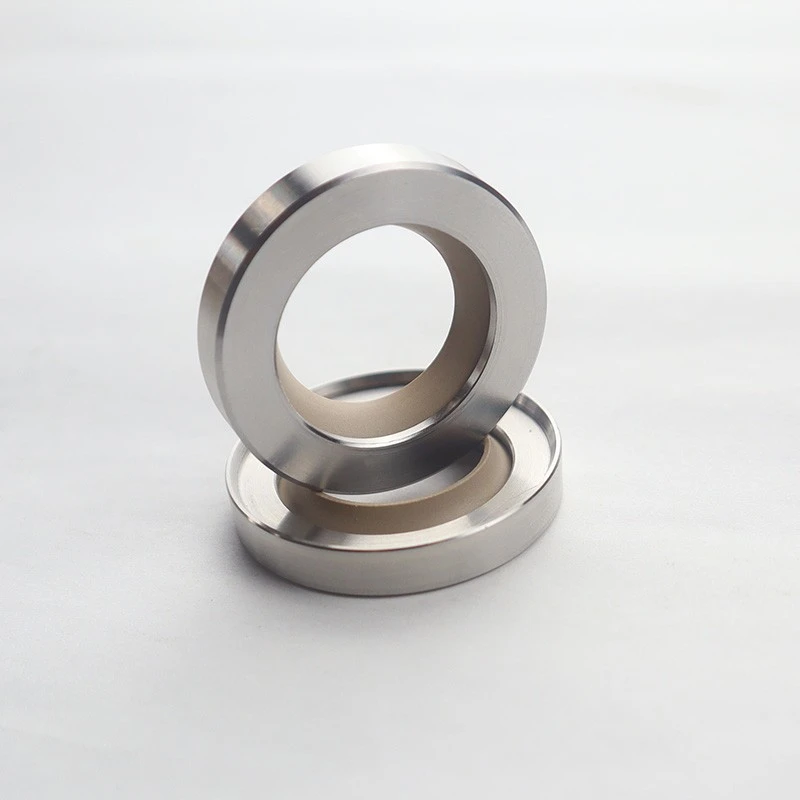

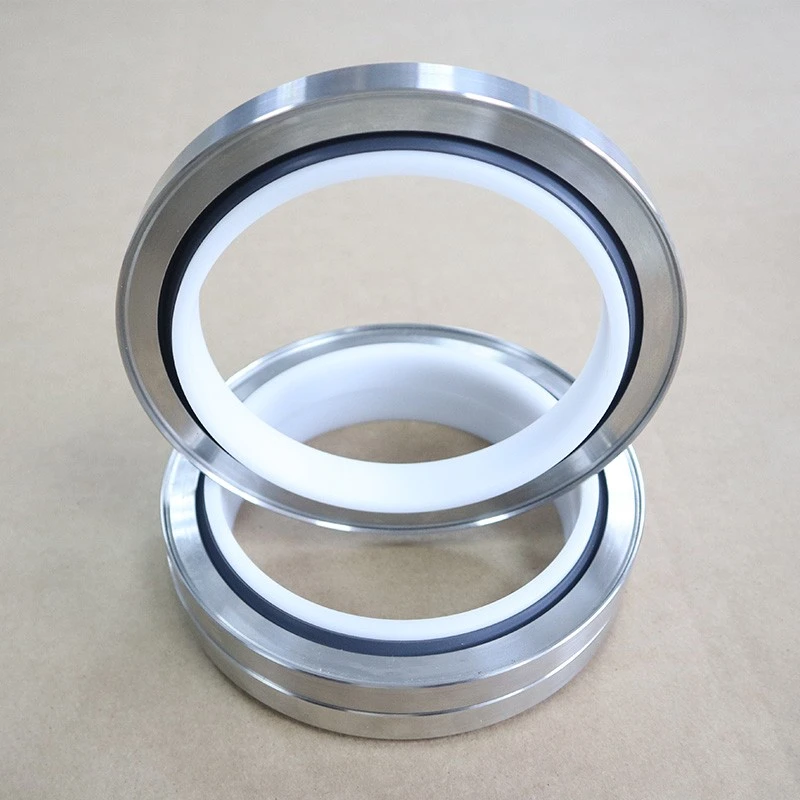

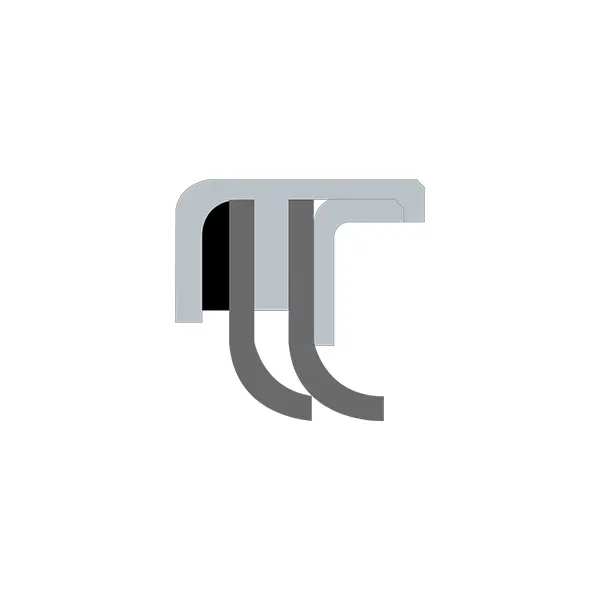

RCS tipas Pt Fe maitinimo alyvos sandariklis (PTFE alyvos sandariklis)

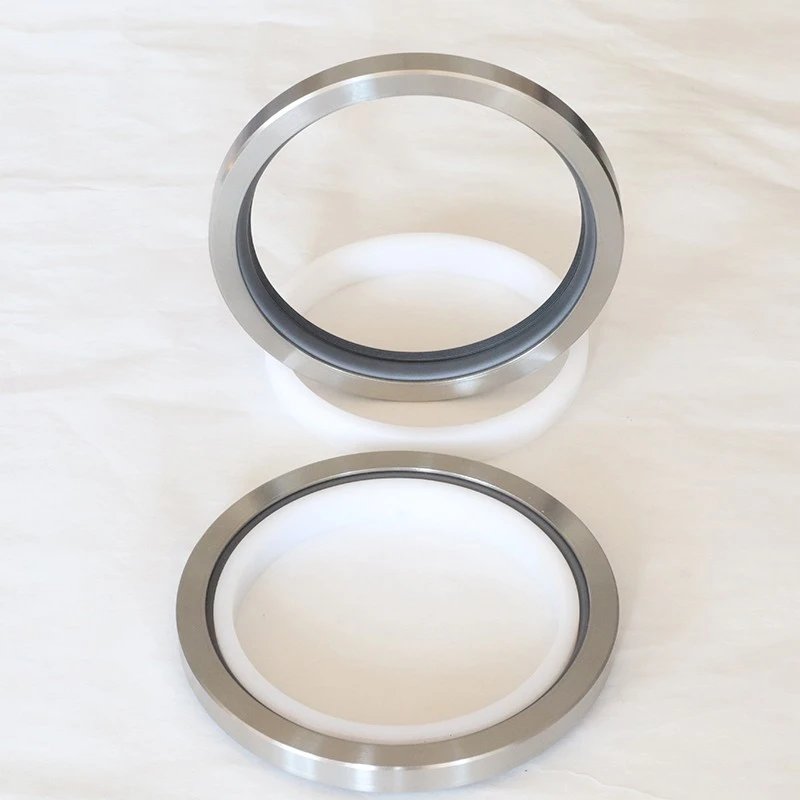

RC2057 TIPAS Visas PT Fe alyvos sandariklis
RCS tipo „PTFE“ maitinimo alyvos sandariklis yra sudarytas iš metalinio rėmo, PTFE sandarinimo lūpų ir vidinio statinio sandariklio. Jis yra padalintas į tipą, B tipą, C tipą, D tipą ir kt. RC2057 Tipo pilnas PTFE alyvos sandariklis yra padalintas į tipą ir B tipą, ypač tinkamas atvejams, kai tradiciniai alyvos sandarikliai negali patenkinti reikalavimų. Savybės:
1. Cheminė atsparumas korozijai
2. Plataus temperatūros diapazonas
3. Tinka mažai tepimui ir tepimui be aliejaus
4. Maža trintis siekiant minimalios energijos suvartojimo
5. Tinka greitam greičiui
6. Nėra prilipimo, mažo pasipriešinimo paleidimui po ilgalaikio išjungimo
7. Tinka besisukantiems velenams, kurie nebuvo sukietėję (pagrįstas PTFE lūpų pasirinkimas)
8. Tinkamos didesnio slėgio progoms
Ⅰ. Tipiškos programos:
Rotaciniai kompresoriai, varžtų kompresoriai, transmisijos/pavarų dėžės, pūstuvai, varikliai, staklių siurbliai, hidrauliniai varikliai, centrifugai ir kt.
Ⅱ. Kietumo reikalavimai poravimosi paviršiams
Rekomenduojamas kietumas: HRC ≥ 58. Reikiamas kietumas yra susijęs su daugeliu veiksnių. Minkšti besisukantys velenai taip pat taikomi žemo slėgio ir mažo greičio situacijose. PTFE6 lūpų plokštelės rekomenduojamos minkštiems metalams.
Ⅲ. Kokybės reikalavimai poravimosi paviršiams
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Skerspjūvio forma | Modelis | Spaudimas (MPA) | Temperatūra (℃) | Greitis (m/s) | Vidutinis |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Nafta, dujos, vanduo ir kt. |
|
RCS-B | 2 | -35 ~+200 | 20 | Nafta, dujos, vanduo ir kt. |
|
RCS-C | 1 | -35 ~+200 | 20 | Nafta, dujos, vanduo ir kt. |
|
RCS-d | 2 | -35 ~+200 | 20 | Nafta, dujos, vanduo ir kt. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Beveik visos žiniasklaidos priemonės |
|
RC2057-B | 2 | -35 ~+200 | 20 | Beveik visos žiniasklaidos priemonės |
Ⅳ. Skysčio galios spiralės srauto modelis:

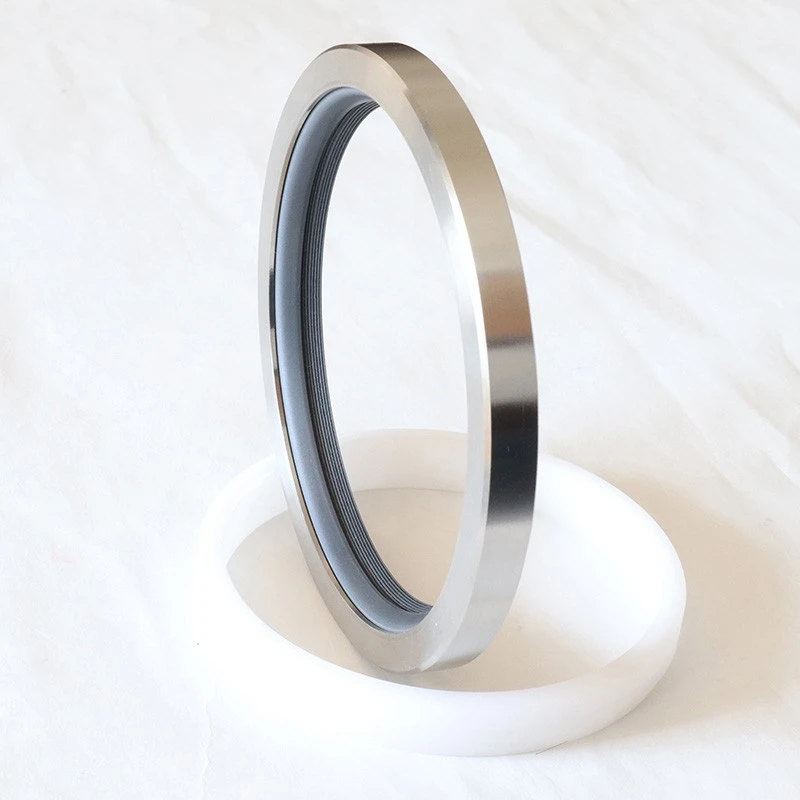

RCS-D tipas priima lūpų plokštę su spiralinio srauto modelio struktūra, kad pagerintų sandarinimo galimybes. Besisukančiam velenui leidžiama tik pasukti viena kryptimi.
RC20658 Montavimo matmenys
| Modelis | df8 | DH9 | L d10 | SMaks |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Kreipkitės į mūsų įmonę | |||
„Chamfer“ ilgis
| Strypo skersmens diapazonas | Chamferio ilgis e ≥ |
| 400–1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

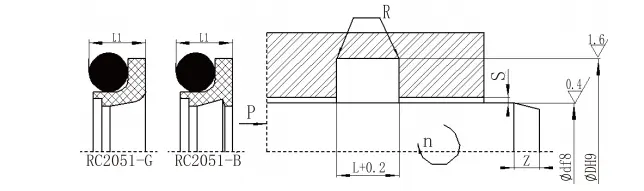

Specifikacijos ir matmenys:
| D F8 Standartas RC2051 | D F8 Šviesos apkrova RC2051-Q | D F8 Sunkus krovinys RC2051-Z | D H9 | L+0,2 | L1 | RMaks | SMaks | Zmin | d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15,9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6,3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19,4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥ 1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
PASTABA: 1. Jei veleno skersmuo ≤30 mm, rekomenduojama naudoti atvirą griovelį. Šviesos apkrovos tipą lengviau įdiegti uždarame griovelyje.
2. Rekomenduojama, kad besisukančio veleno paviršiaus kietumas būtų HRC> 58.
RC2053

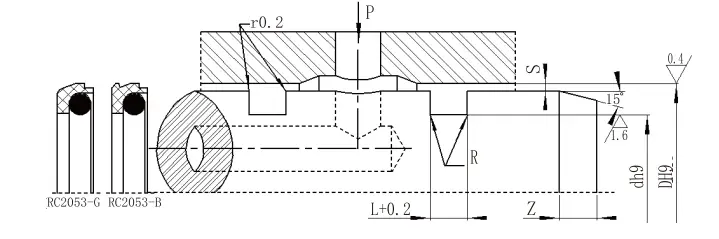

| Diafragmos diapazonas D H9 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Sandariklio aukštis L1 | Suapvalinti kampai RMaks | Radialinis klirensas s | Chamferis Zmin | O žiedo vielos skersmuo D0 | ||
| <10MPA | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Pastaba: 1. Jei veleno skersmuo ≤ 30 mm, rekomenduojama atidaryti griovelį.
RC2052
| Veleno skersmens diapazonas D F8 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Radialinis klirensas sMaks | Suapvalinti kampai RMaks | Chamferis Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21,0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Pastaba: 1. Jei veleno skersmuo ≤ 30 mm, rekomenduojama atidaryti griovelį.
2. Slėgiui> 30 MPa, sandariklio šaknies sritis naudoja H8/F8 toleranciją.
RC2054| Diafragmos diapazonas D H9 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Radialinis klirensas sMaks | Suapvalinti kampai RMaks | Chamferis Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profilis | Modelis | Spaudimas (MPA) | Temperatūra (℃) | Nuorodos greitis (m/s) |
Nuoroda PV vertė Mpa.m/s | Žiniasklaida |
|
RC2051-B | ≤70 (standartas) | -35 ~+100 (atitinka O žiedo NBR) | <2 | ≤5 | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| ≤30 (didelis greitis) | -20 ~+200 (atitinka O žiedo FKM) | <6 | ||||
|
RC051-G | ≤70 (standartas) | -35 ~+100 (atitinka O žiedo NBR) | <2 | ≤5 | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| ≤30 (didelis greitis) | -20 ~+200 (atitinka O žiedo FKM) | <6 | ||||
|
RC2053-B | ≤70 (standartas) | -35 ~+100 (atitinka O žiedo NBR) | <2 | ≤5 | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| ≤30 (didelis greitis) | -20 ~+200 (atitinka O žiedo FKM) | <6 | ||||
|
RC2053-G | ≤70 (standartas) | -35 ~+100 (atitinka O žiedo NBR) | <2 | ≤5 | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| ≤30 (didelis greitis) | -20 ~+200 (atitinka O žiedo FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (atitinka O žiedo NBR) | ≤2 | ≤2,5 | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
|
RC2054 | ≤40 | -35 ~+100 (atitinka O žiedo NBR) | ≤2 | - | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
|
Rda | <36 | -35 ~+100 | <0,5 | - | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Nafta, vanduo, dujos ir kt. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Nafta, vanduo, dujos ir kt. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Nafta, vanduo, dujos ir kt. |
|
RCS-d | 2 | -35 ~+100 | 20 | ≤6 | Nafta, vanduo, dujos ir kt. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Beveik visos žiniasklaidos priemonės |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Beveik visos žiniasklaidos priemonės |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hidraulinis aliejus, emulsija, vanduo, riebalai ir kt. |
