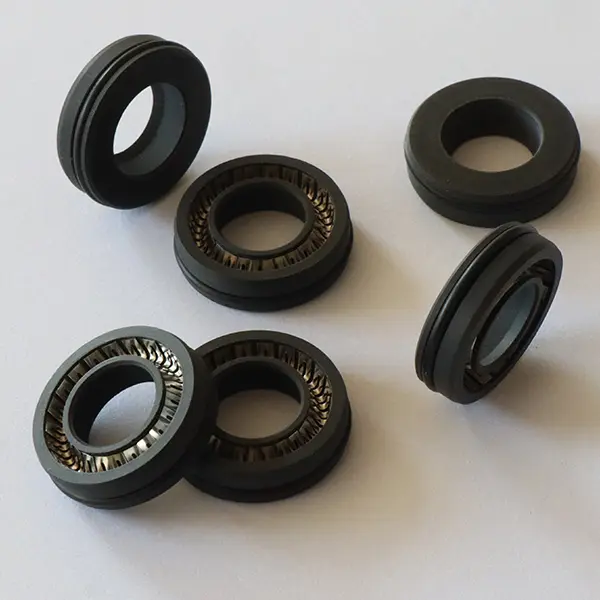

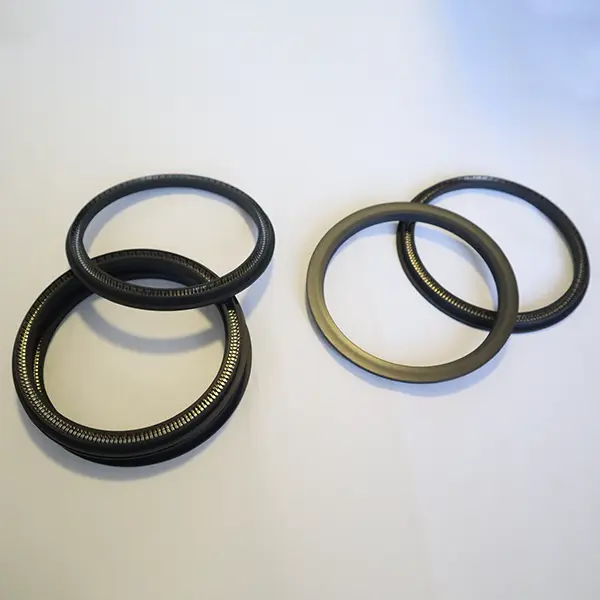

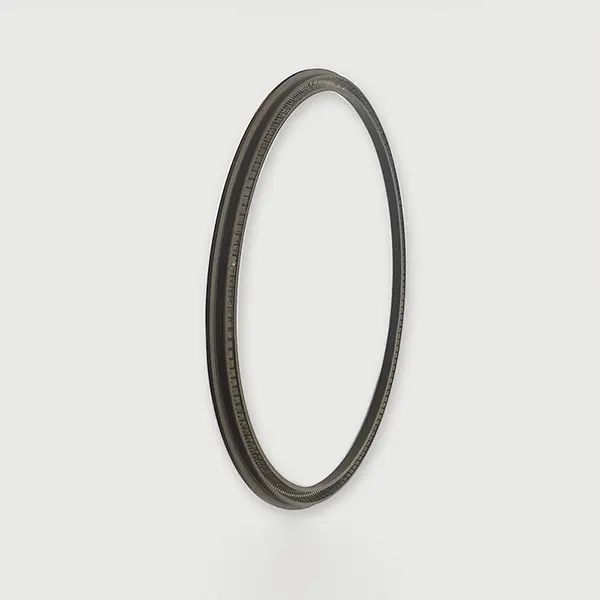

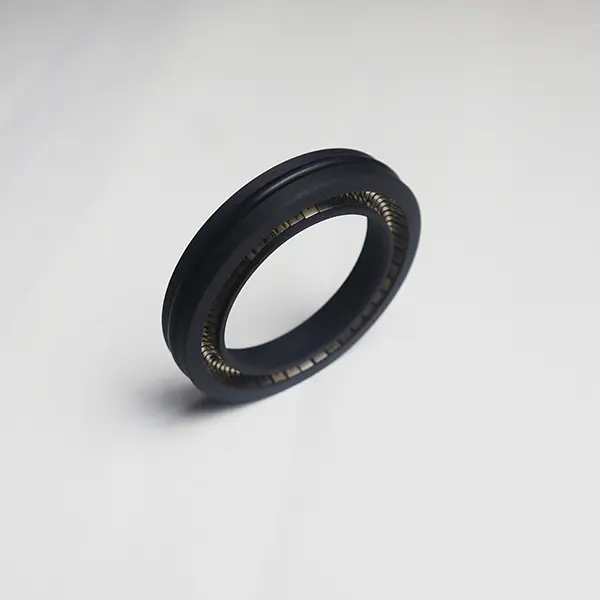

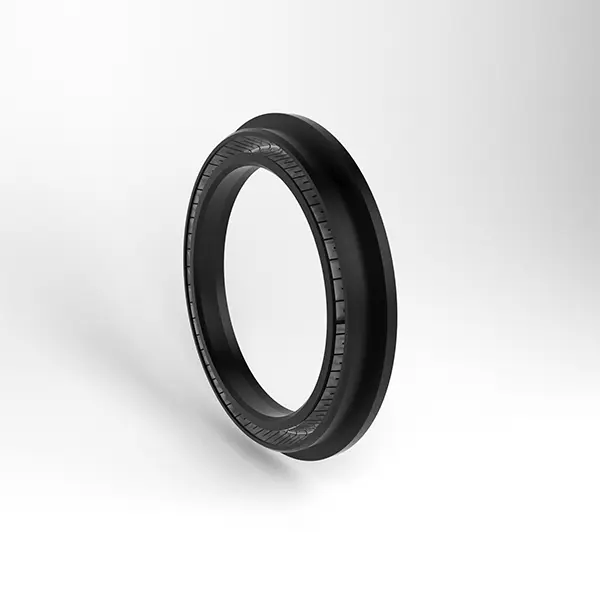

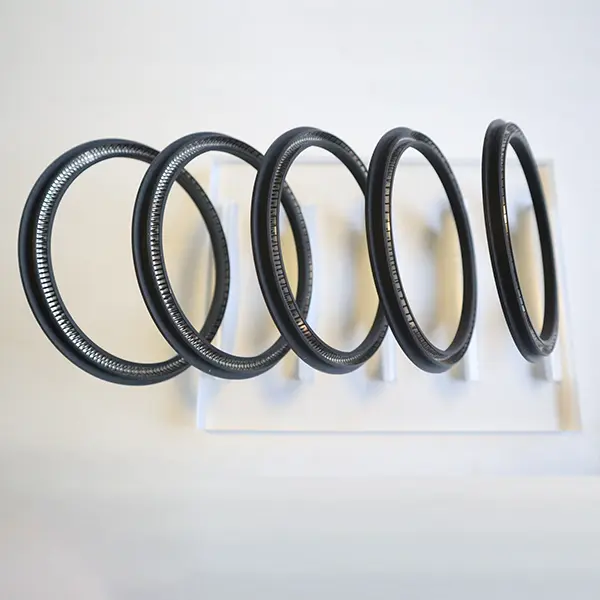

Rotaciniai spyruokliniai sandarikliai

Tarp sukamųjų spyruoklinių sandariklių daugiausia yra dviejų tipų: RC2055 ir RC2056. „Ruichen Seals“ daugelį metų tiria SEAL produktų plėtrą ir gamybą. Remiantis skirtingomis situacijomis ir skirtingais poreikiais, jis tobulino išsamesnius dizainus.

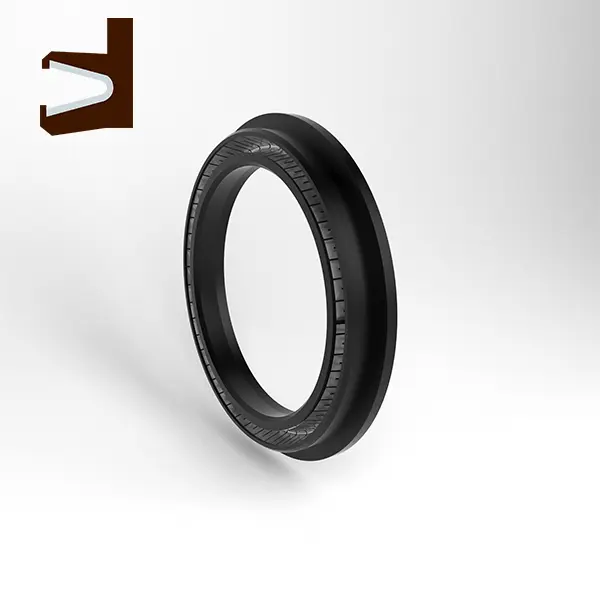

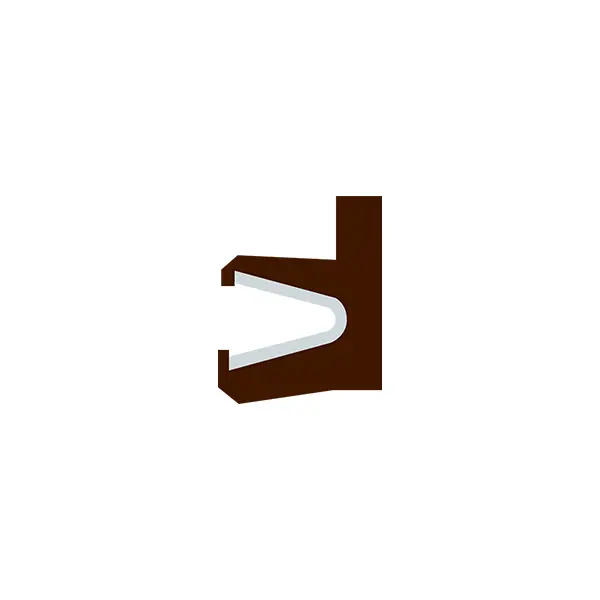

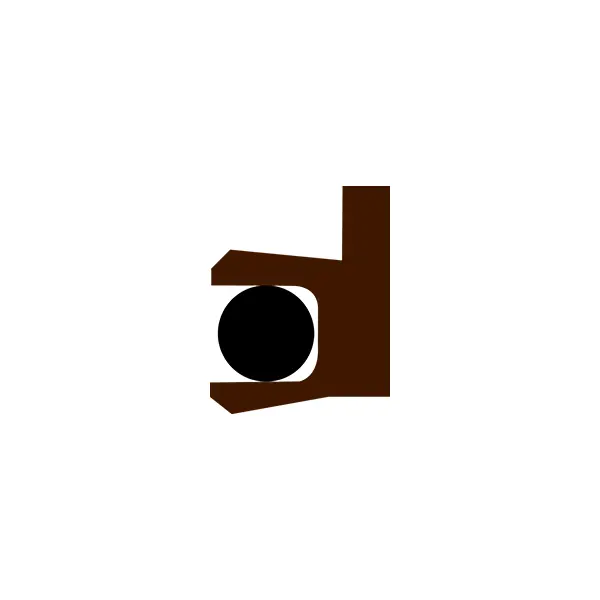

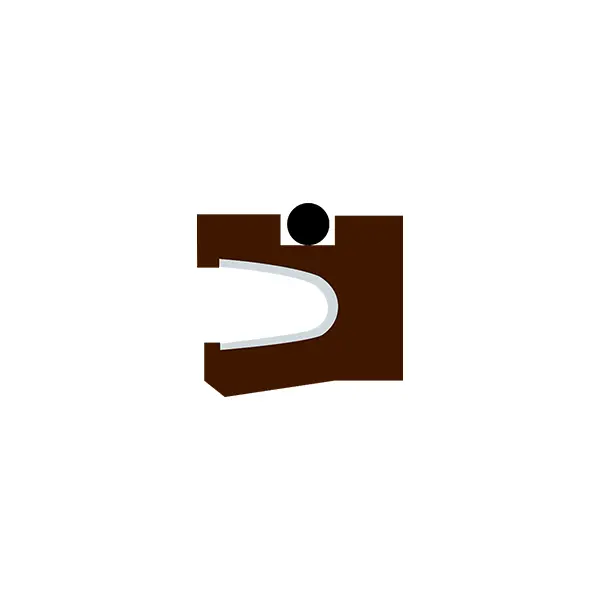

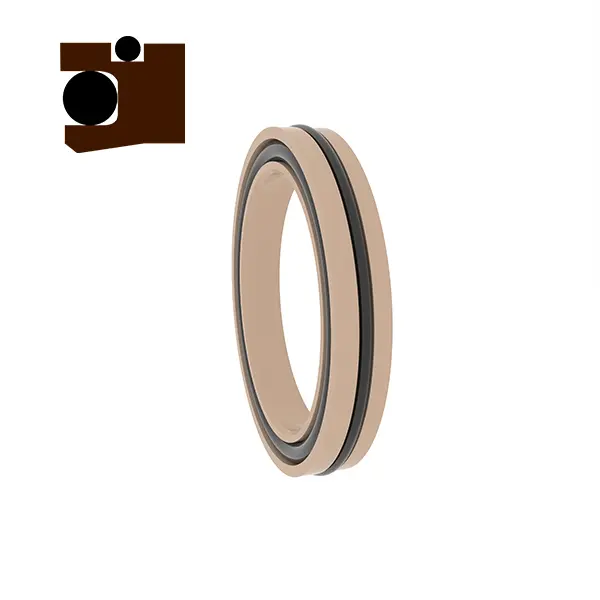

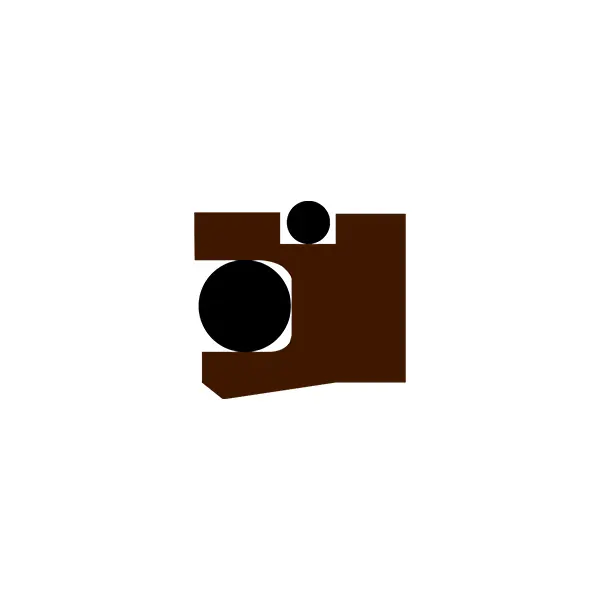

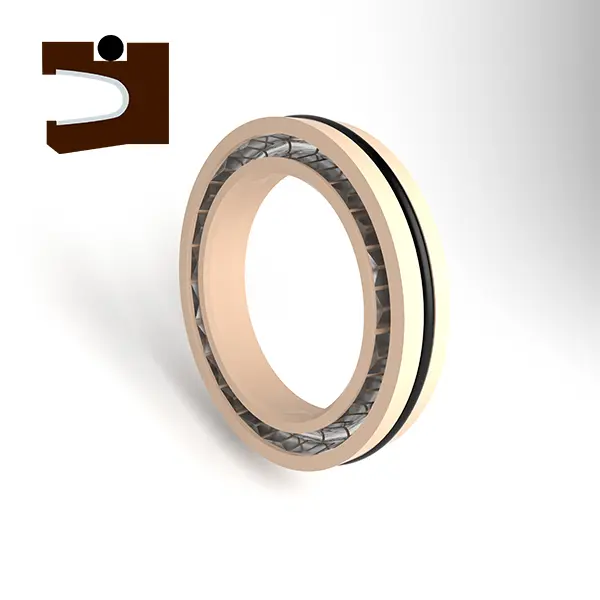

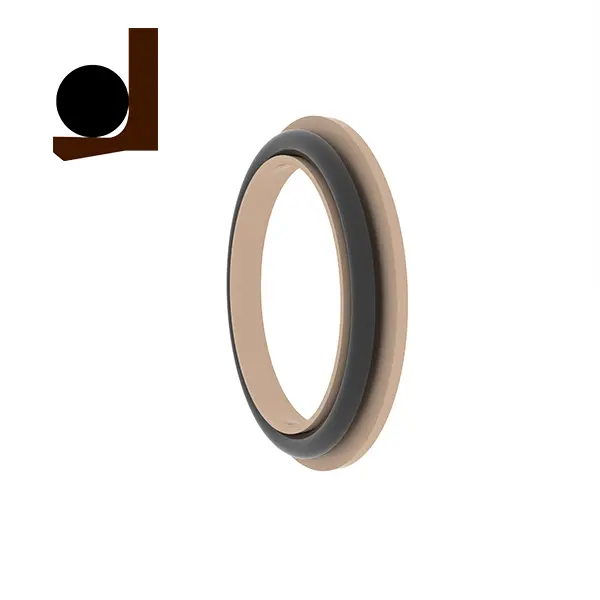

RC2055 yra rotacinis pan-piko sandariklis, RC2055-B yra sukamas dantytas sandariklis, o RC2055-C yra sukamas Y formos kombinuotas sandariklis. Trijų grioveliai yra keičiami. Tai yra aukštos funkcijos sandarikliai su vienkrypiu slėgiu, taikomu besisukantiems velenams. Tarp jų „RC2055“ sukamąjį plokščio kištuką sudaro nerūdijančio plieno spyruoklės ir aukštos funkcijos plastikas. Naudojant RC2055-B ir RC2055-C, būtina pagrįstai pasirinkti atitinkamas elastomerų medžiagas.

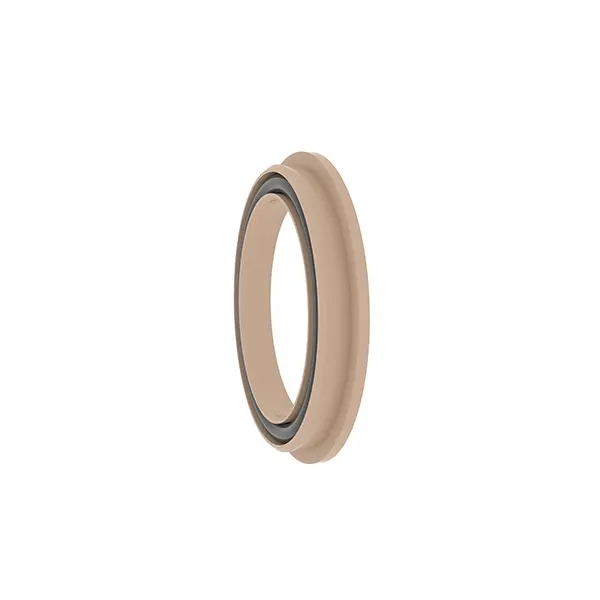

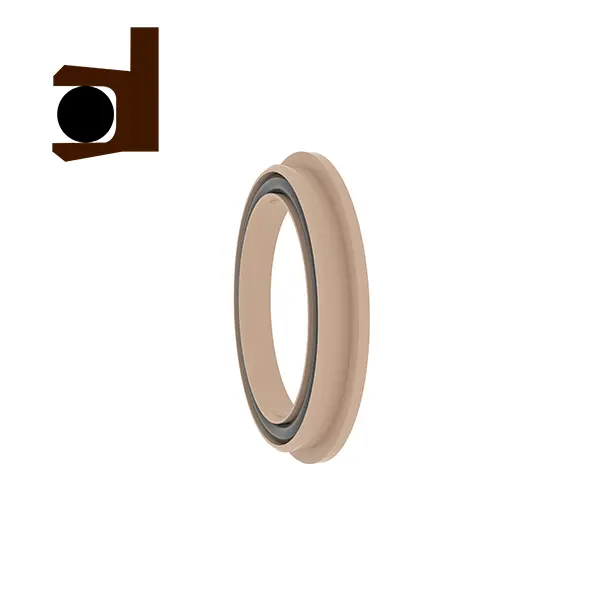

RC2056 yra rotacinis pan-piko sandariklis, o RC2056-B yra sukamas Y formos kombinuotas sandariklis. Griovus taip pat galima pakeisti. Jis taip pat tinka naudoti besisukančiuose velenuose. Tarp jų „RC2056“ sukamąjį plokščio kištuką sudaro nerūdijančio plieno spyruoklės ir aukštos funkcijos plastikas. Naudojant RC2056-B ir, reikia pagrįstai pasirinkti atitinkamas elastomerų medžiagas.

Produkto funkcijos ir programos:

Produkto savybės:

Aukštas našumas: Nerūdijančio plieno spyruoklės ir aukštos funkcijos plastikas sujungiami, kad būtų užtikrintas puikus sandarinimo našumas ir ilgaamžiškumas.

Keičiamumas: Serijos produktų griovelių dizainas yra tas pats, o tai įgalina keičiamumą ir lanksčią pritaikymą prie skirtingų darbo sąlygų.

Plačiai taikoma: tinkamas besisukančių velenų slėgio sandarinimui, kad būtų patenkinti įvairūs pramonės poreikiai.

Pasirenkami elastomerai: RC2055-B, RC2055-C ir RC2056-B palaiko atitinkamų elastomerų medžiagų pasirinkimą pagal darbo sąlygas, kad pagerintų pritaikomumą.

Programos scenarijai:

Besisukančių velenų slėgio sandarinimas yra tinkamas pramoninei įrangai, inžinerinėms mašinoms, hidraulinėms sistemoms ir kt.

Atliktai, kai reikalingas aukštos funkcijos sandarinimas, pavyzdžiui, naftos chemijos medžiagos, energijos įranga, sunkiosios mašinos ir kt.

Techniniai pranašumai:

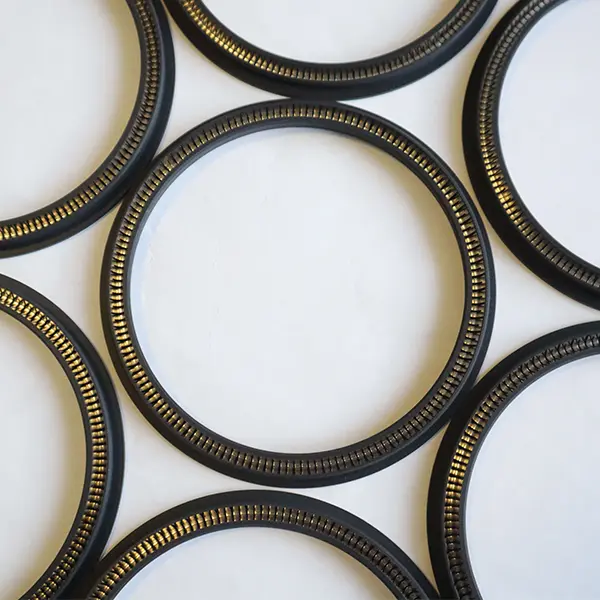

Nerūdijančio plieno spyruoklės suteikia stabilią radialinę jėgą, kad būtų užtikrintas ilgalaikis sandarinimo efektas.

Aukštos funkcijos plastikų ir elastomerų medžiagų derinys yra tinkamas aukšto slėgio ir didelio greičio darbo sąlygoms.

„Groove“ keičiamas dizainas supaprastina montavimą ir priežiūrą ir sumažina naudojimo sąnaudas.

Naudojimo pasiūlymai:

Pasirinkite tinkamą sandarinimo modelį ir elastomero medžiagą pagal konkrečias darbo sąlygas.

Įsitikinkite, kad diegiant griovelį yra švarus, kad būtų išvengta antspaudo pažeidimo.

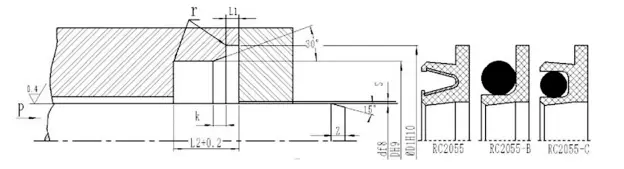

RC2055

Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)

Medžiagos pasirinkimas

1. Galima pasirinkti atitinkamas O žiedo medžiagas: RO1 Nitrilo guma (NBR), RO2 Fluororubber (FKM) ir kt.

2.

3. Nerūdijančio plieno spyruoklė: V formos spyruoklė.

Užsakymo pavyzdys

RC2055- 40-PTFE4+V veleno skersmuo 40, sandarinimo žiedinė medžiaga yra PTFE4, nerūdijančio plieno spyruoklė yra V formos spyruoklė

RC2055-B-40-PTFE4+R02 veleno skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą-fluorubberį

RC2055-C-40-PTFE4+R02 Veleno skersmuo yra 40, sandarinimo žiedinė medžiaga yra PTFE4, atitinkantis O žiedą yra fluororuberis

Specifikacijos parametrų lentelė (visos parametrų diapazono specifikacijos yra prieinamos)

Pastaba: Rekomenduojama, kad besisukančio veleno paviršiaus kietumas turėtų būti HRC ≥ 58.

RC2056

Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)

Medžiagos pasirinkimas

1. Galima pasirinkti atitinkamas O žiedo medžiagas: RO1 Nitrilo guma (NBR), RO2 Fluororubber (FKM) ir kt.

2. 3. Nerūdijančio plieno spyruoklė: V formos spyruoklė.

Užsakymo pavyzdys

RC2056-40*62*8-PTFE4+V D*D*L, sandarinimo žiedo medžiaga yra PTFE4, o nerūdijančio plieno spyruoklė yra V formos spyruoklė RC2056-B-40*62*8-PTFE4+R02 D*D*L, sandarinimo žiedo medžiaga yra PTFE4, o atitinkamas O žiedas yra fluororuberis
