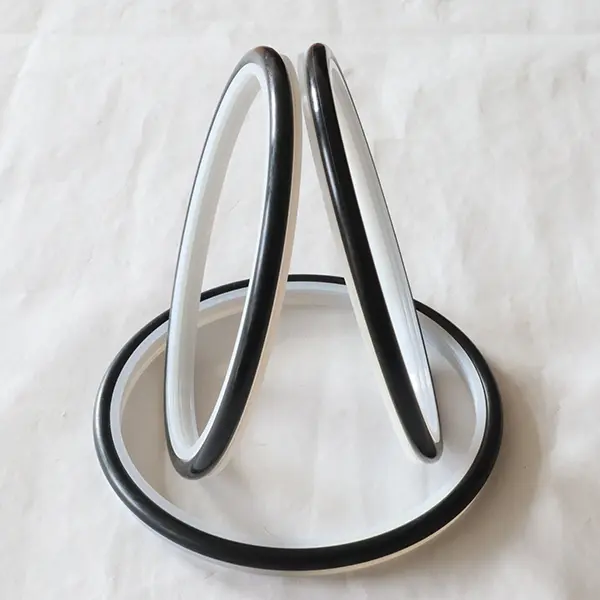

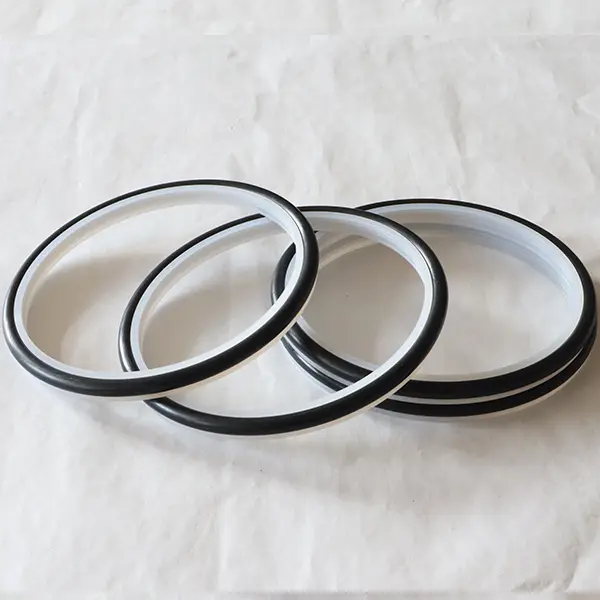

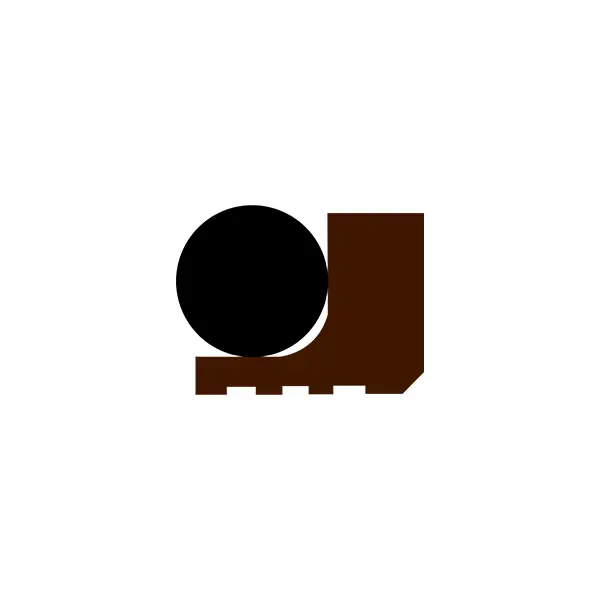

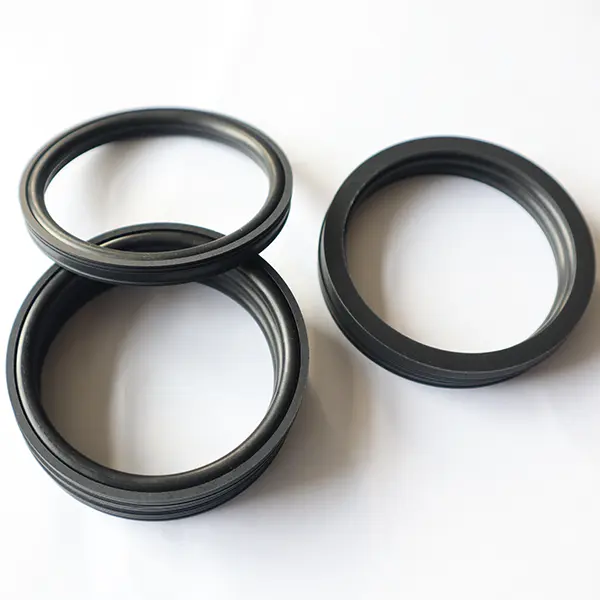

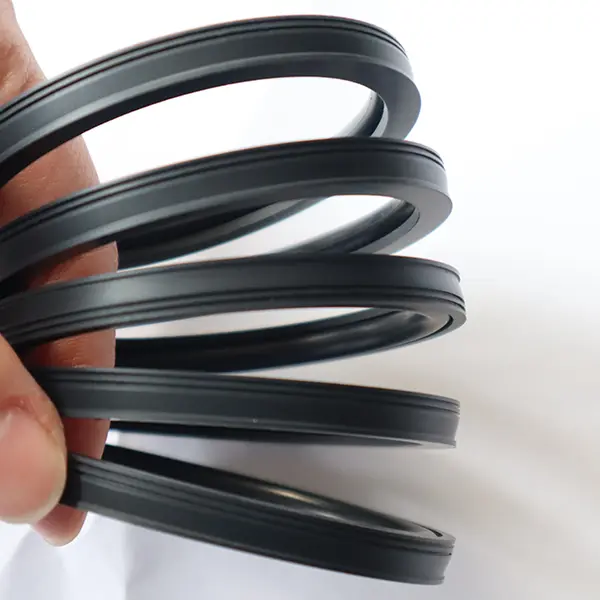

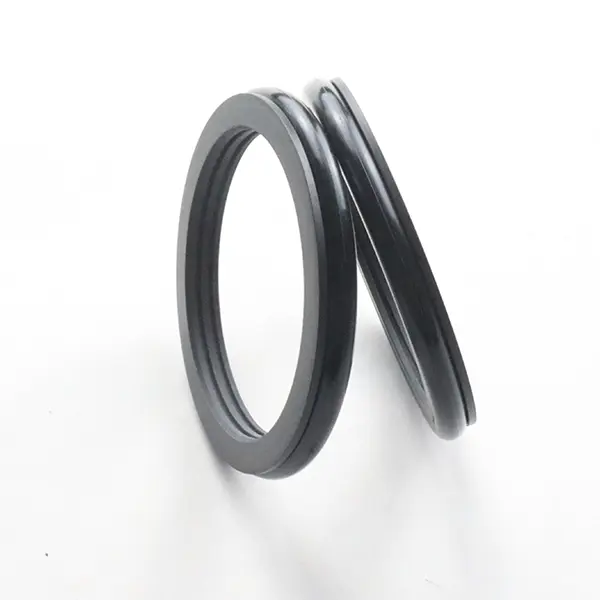

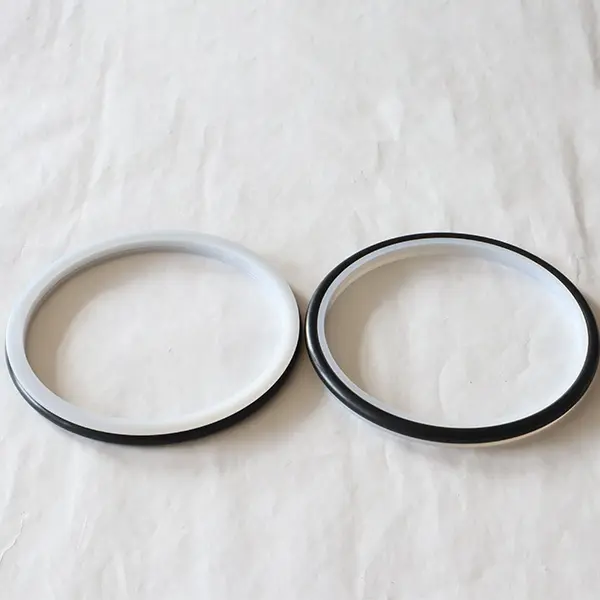

„Ruichen Seal“ sukamieji sandarikliai, skirti cemento srutai, yra pagaminti iš aukštos kokybės inžinerinių plastikinių dantytų sandariklių žiedų ir O formos guminių žiedų. Jie yra tinkami atšiaurioms darbo sąlygoms, tokioms kaip stūmoklio siurbliai, purvo siurbliai, varžtai, gręžimo platformos, alyvos žvalgymo įranga ir betoninės maišymo įrenginiai. Jie yra suskirstyti į du modelius: RC2061 ir RC2062.
Tiek RC2061, tiek RC2062 yra tinkami hidraulinio abipusio ir sukamųjų judesių vienpusei sandarinimui. Jie pasižymi ilgo gyvenimo savybėmis, maža trintimi, geru sandarinimu, maža konstrukcine erdve ir lengvai montuojant, naudojimą ir priežiūrą. Specialus sandarinimo lūpų ir storio optimizavimo dizainas turi gerą sandarinimo efektą net ir piktybinėse laikmenose, tokiose kaip cemento srutos. Kai naudojama srutų laikmenoms sandarinimui, mes rekomenduojame tepti tepalą tarp dviejų (ar daugiau) sandariklių.
Produkto funkcijos ir programos:
Produkto savybės:
Ilgas gyvenimas: Aukštos funkcijos inžinerinio plastiko ir gumos derinys, stiprus patvarumas.
Maža trintis: optimizuotas dizainas sumažina bėgimo pasipriešinimą ir pagerina efektyvumą.
Puikus sandarinimas: specialus sandarinimo lūpų dizainas, tinkamas piktybinėms terpėms, tokioms kaip cemento srutos.
Kompaktiška struktūra: mažas erdvės dizainas, lengvas montavimas ir priežiūra.
Taikomos atšiaurioms darbo sąlygoms: skirta tokioms žiniasklaidos priemonėms kaip purvo ir cemento srutos, kurių našumas yra stabilus.
Programos scenarijai:
Alyvos žvalgymo įranga, tokia kaip stūmoklio siurbliai, purvo siurbliai, varžtų grąžtai, gręžimo platformos ir kt.
Statybos mašinos ir įranga, pavyzdžiui, betoninės maišymo stotys.
Kiti hidrauliniai abipusiai ir sukamieji sandarikliai, kuriems reikalingas atsparumas nusidėvėjimui ir atsparumui piktybinėms terpėms.
Techniniai pranašumai:
Specialus lūpų ir storio optimizavimo dizainas, skirtas prisitaikyti prie ekstremalių darbo sąlygų.
Lengvas montavimas, mažos priežiūros išlaidos ir ilgas aptarnavimo laikas.
Taikoma atšiauriai aplinkai, turintiems didelę susidėvėjimą ir didelę taršą.
Naudojimo pasiūlymai:
Kai naudojama purvo terpei, rekomenduojama sutepti ir sutepti tarp dviejų (ar daugiau) sandariklių, kad būtų galima prailginti sandariklį.

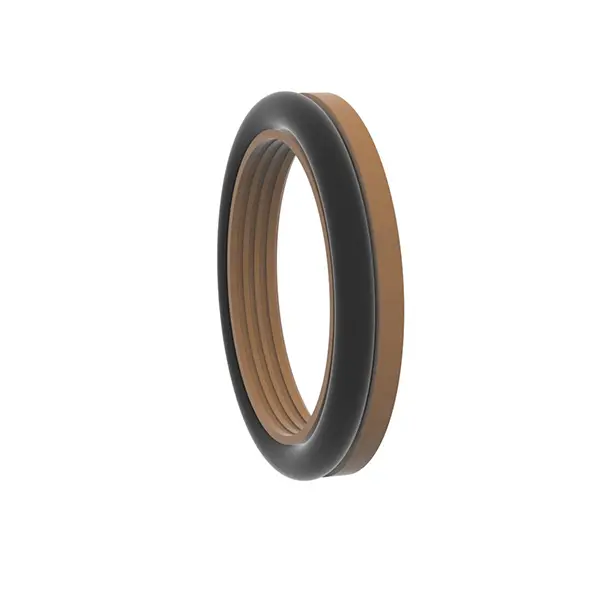

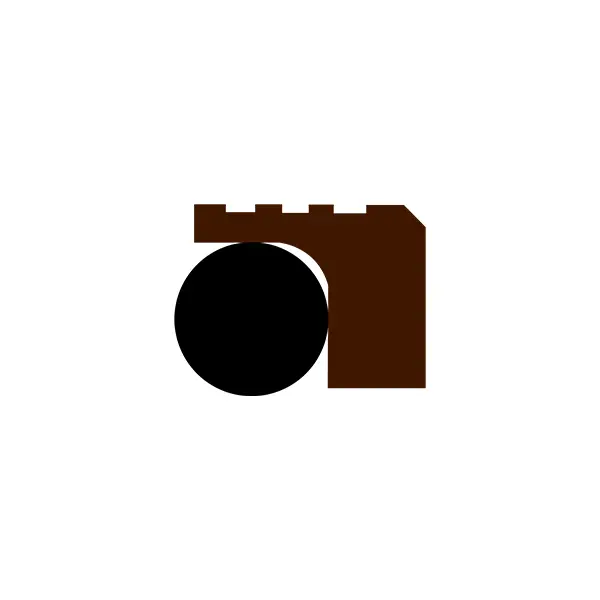

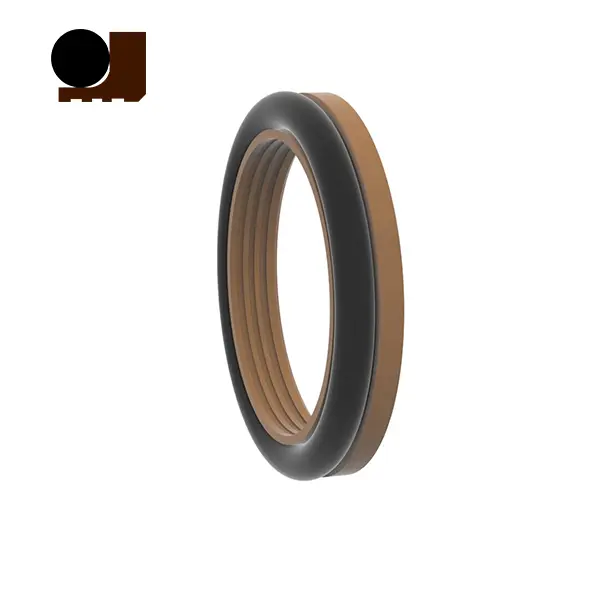

RC2061
Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Spaudimas (MPA) | Temperatūra (℃) | Greitis (m/s) | Vidutinis | |
| Tvirtinimo judesys | Sukimosi judesys | |||
| ≤100 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | ≤2 | Hidraulinis aliejus, emulsija, vanduo, purvas, žalias aliejus ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | ||||
Medžiagos pasirinkimas
1. Galima pasirinkti atitinkamas O žiedo medžiagas: R01 nitrilo guma (NBR), R02 fluorubber (FKM) ir kt.
2.
Užsakymo pavyzdys
Užsakymo modelis RC2061-80*91.7*7.6-PTFE4-R01 Modelio veleno skersmuo*Griovo skersmuo*
Specifikacijos (yra bet kokio dydžio parametrų diapazone)

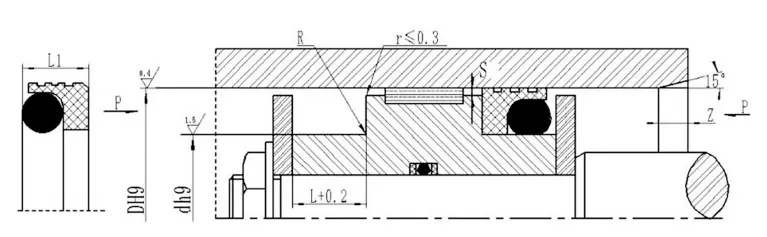

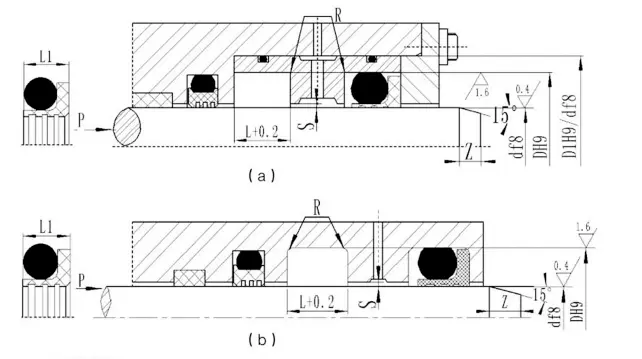

| Veleno skersmens diapazonas Standartas D F8 RC2061 | Veleno skersmens diapazonas Sunkusis tipas D F8 RC2061-Z | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Sandariklio plotis L1 | Apvalios kampai RMaks | Radialinio klirenso SMAX | Chamferis Zmin | O žiedo vielos skersmuo | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Pastaba: 1. Jei veleno skersmuo ≤30 mm, rekomenduojama atidaryti griovelį.
2. Rotary sandarikliui rotacinio veleno paviršiaus kietumą rekomenduojama HRC ≥58.
3. Jei slėgiui didesnis nei 30MPa, H8/F8 rekomenduojama ekstruzijos tarpui.

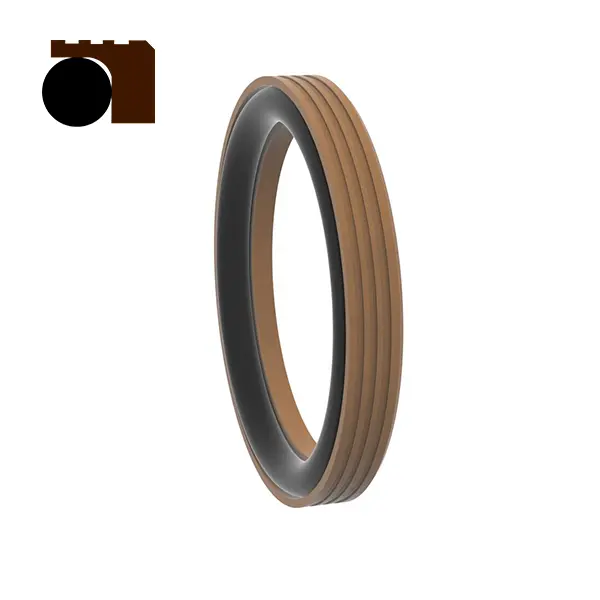

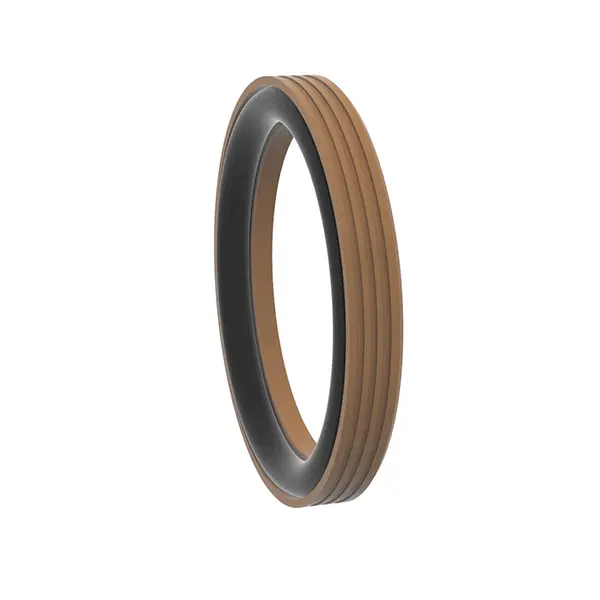

RC2062 Tinkamos darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)
| Spaudimas (MPA) | Temperatūra (℃) | Greitis (m/s) | Vidutinis | |
| Tvirtinimo judesys | Sukimosi judesys | |||
| ≤100 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | ≤2 | Hidraulinis aliejus, emulsija, vanduo, purvas, žalias aliejus ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | ||||
Medžiagos pasirinkimas
1. Galima pasirinkti atitinkamas O žiedo medžiagas: R01 nitrilo guma (NBR), R02 fluorubber (FKM) ir kt.
2.
Užsakymo pavyzdys
Užsakymo modelis RC2062-80*68.3*7.6-PTFE4-R01 modelio cilindro skersmuo*Griovo skersmuo*Griovo pločio pločio materialaus kodas
Specifikacijos (yra bet kokio dydžio parametrų diapazone)
| Diafragmos diapazonas Standartinis tipas D H9 RC2062 | Diafragmos diapazonas Sunkusis tipas D H9 RC2062-Z | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Sandariklio plotis L1 | Apvalūs kampai rMaks | Radialinis klirensas sMaks | Chamferis Zmin | O žiedo vielos skersmuo | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Pastaba: 1. Jei cilindro skersmuo ≤ 30 mm, rekomenduojama naudoti atvirą griovelį.
2. Jei slėgiui didesnis nei 30MPa, ekstruzijos tarpui rekomenduojama naudoti H8/F8.
