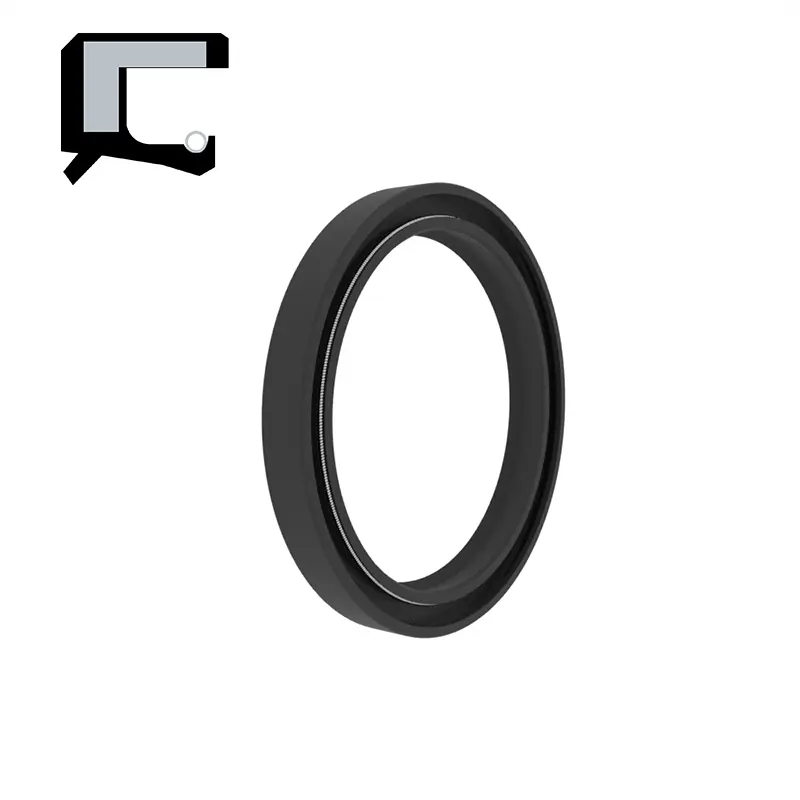

Besisukantys veleno lūpų sandarikliai, paprastai žinomi kaip alyvos sandarikliai, yra sumontuoti besisukančioje guolio sėdynėje ir sukelia santykinį judesį su besisukančiu velenu. Metalinis rėmas vaidina palaikomąjį vaidmenį, o spyruoklė taiko radialinį išankstinį įkrovą ant sandarinimo lūpos, kad būtų išvengta tepimo aliejaus nutekėjimo ir išorinio nešvarumų įsibrovimo.

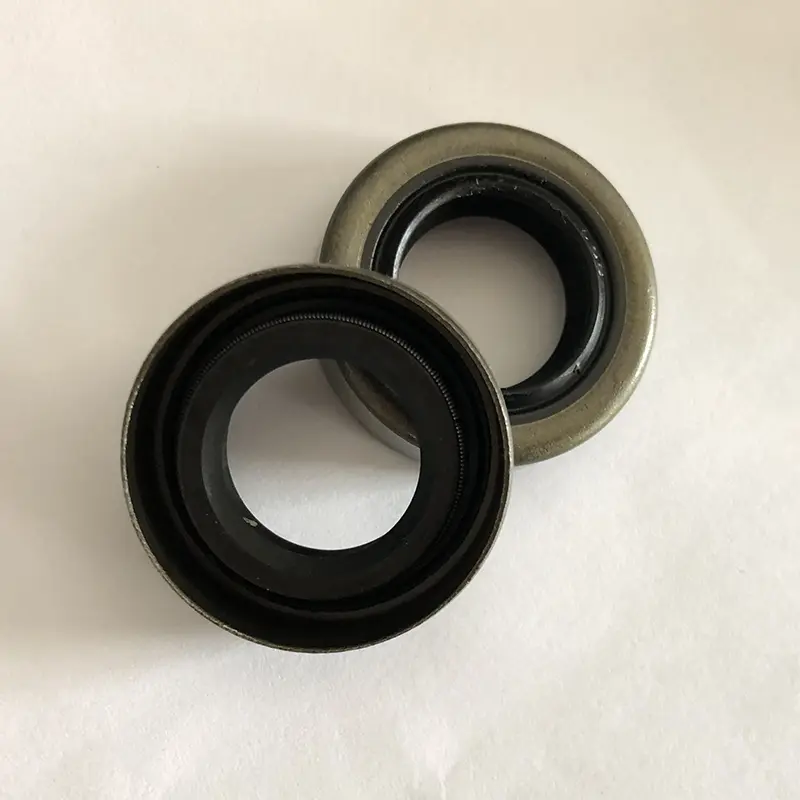

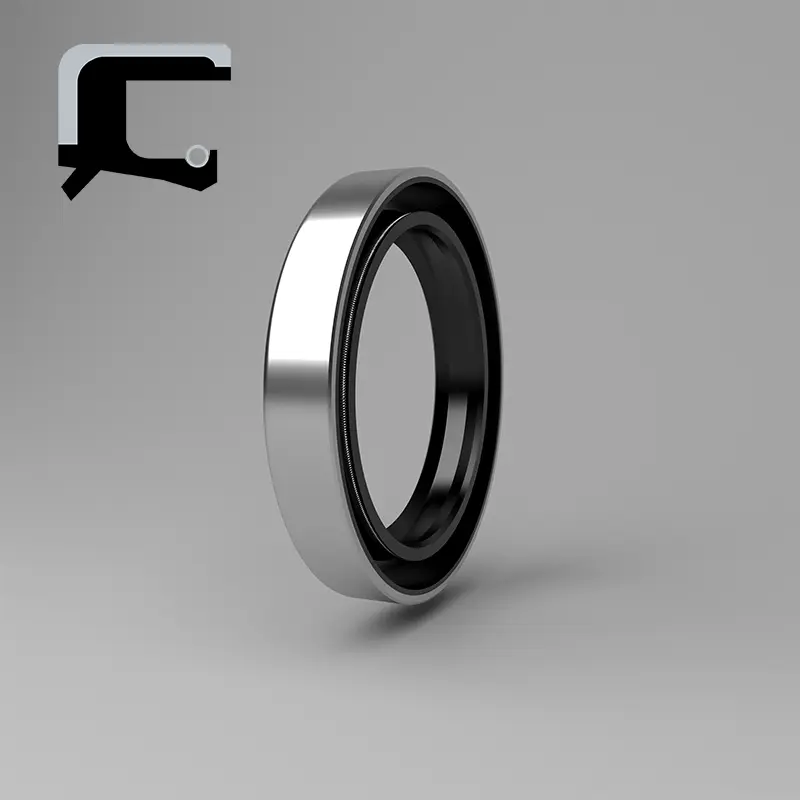

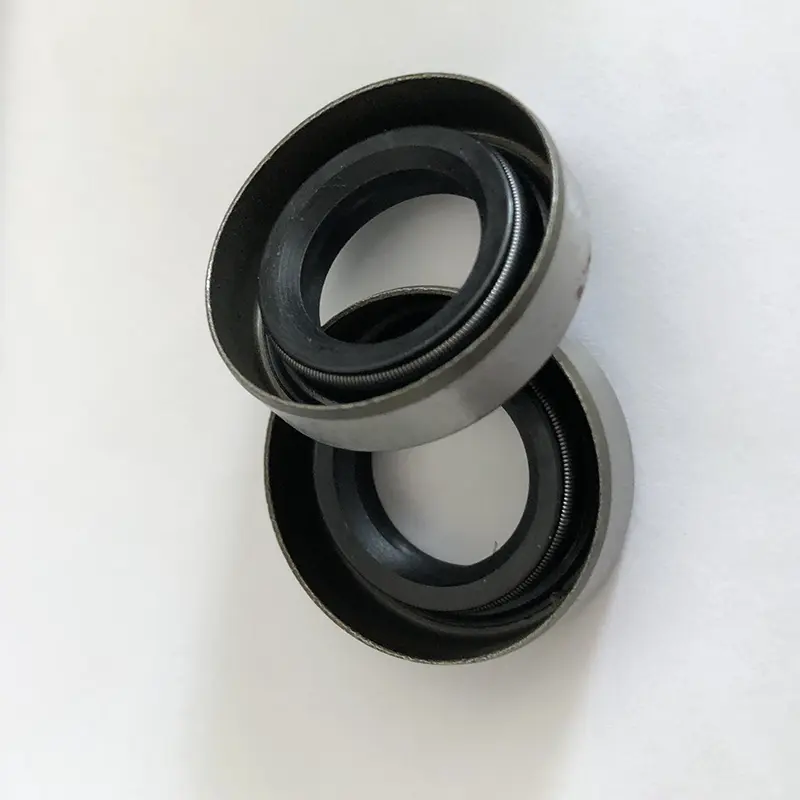

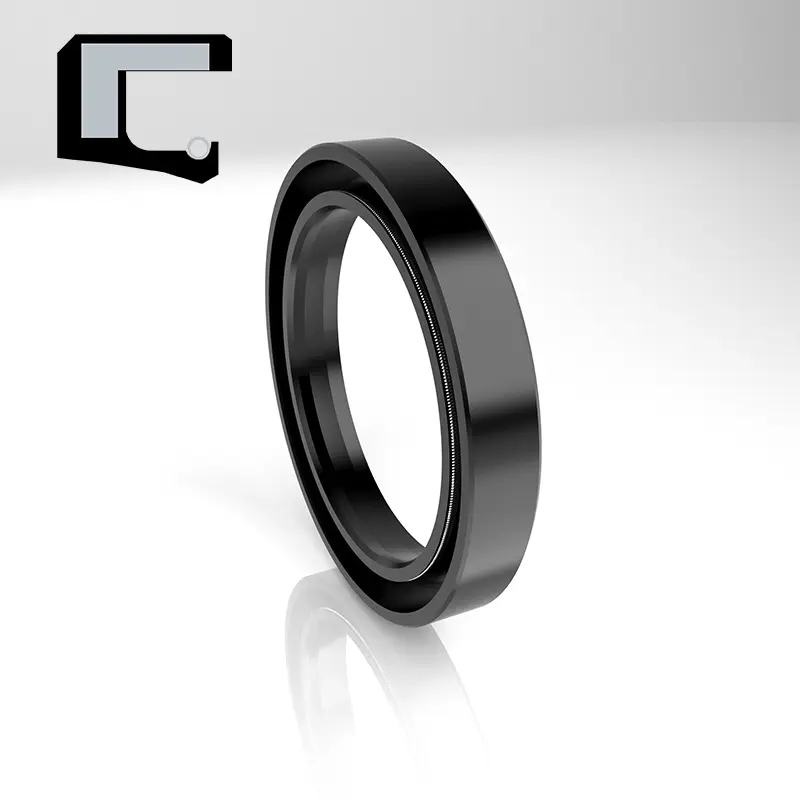

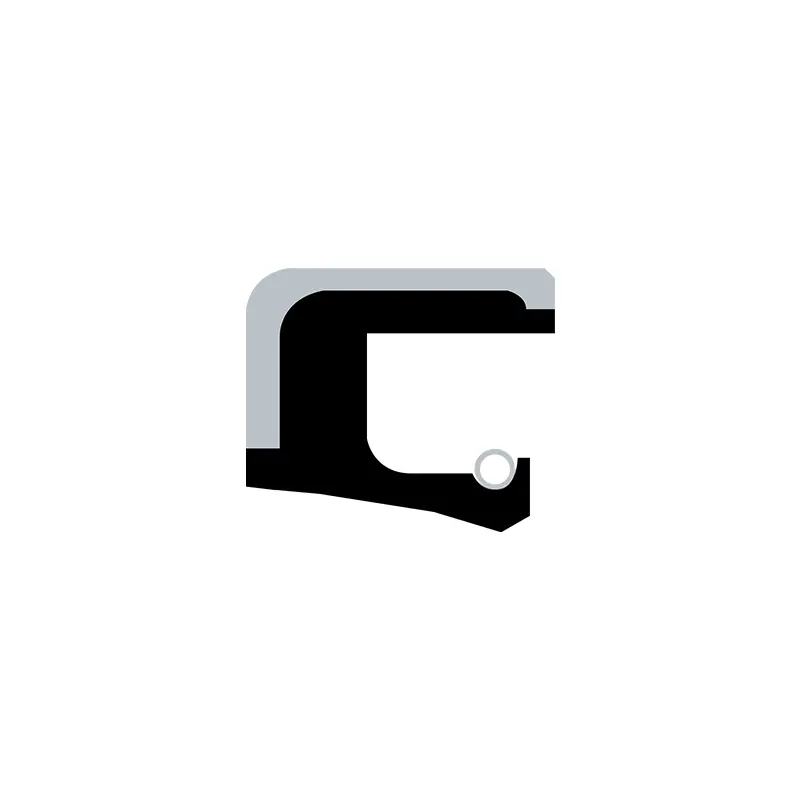

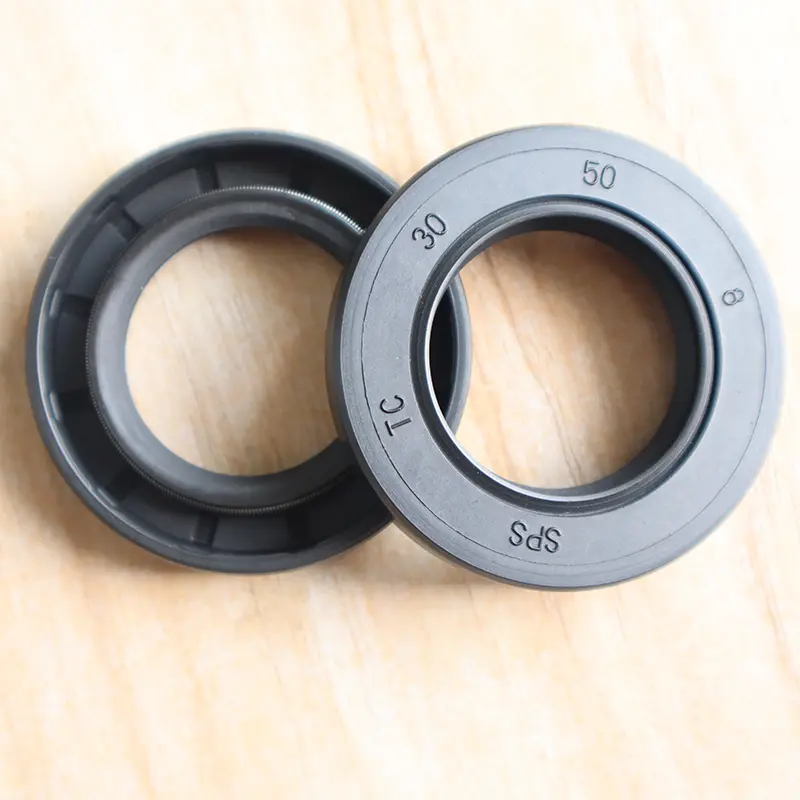

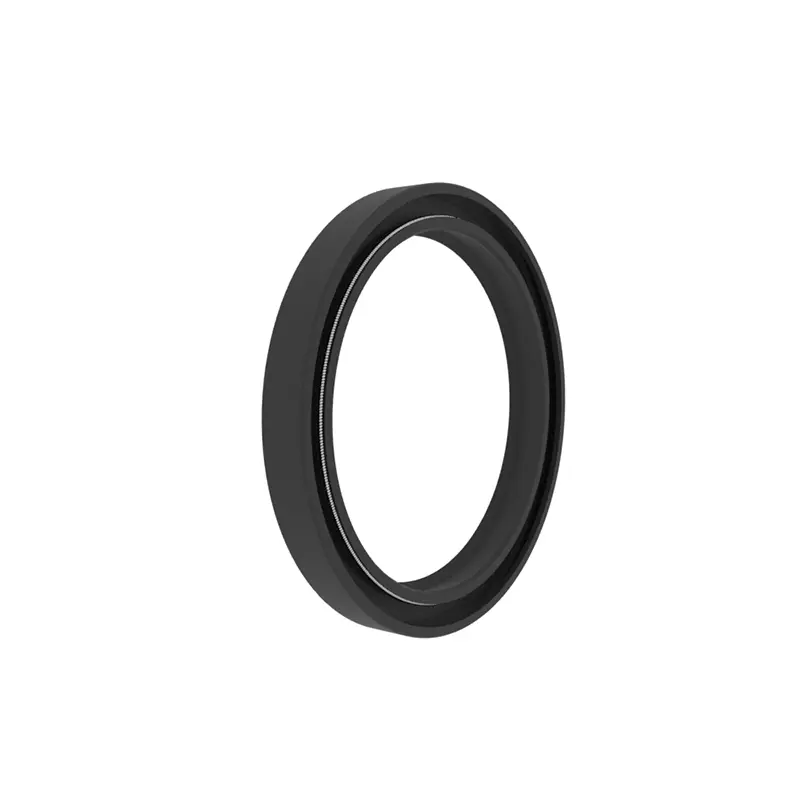

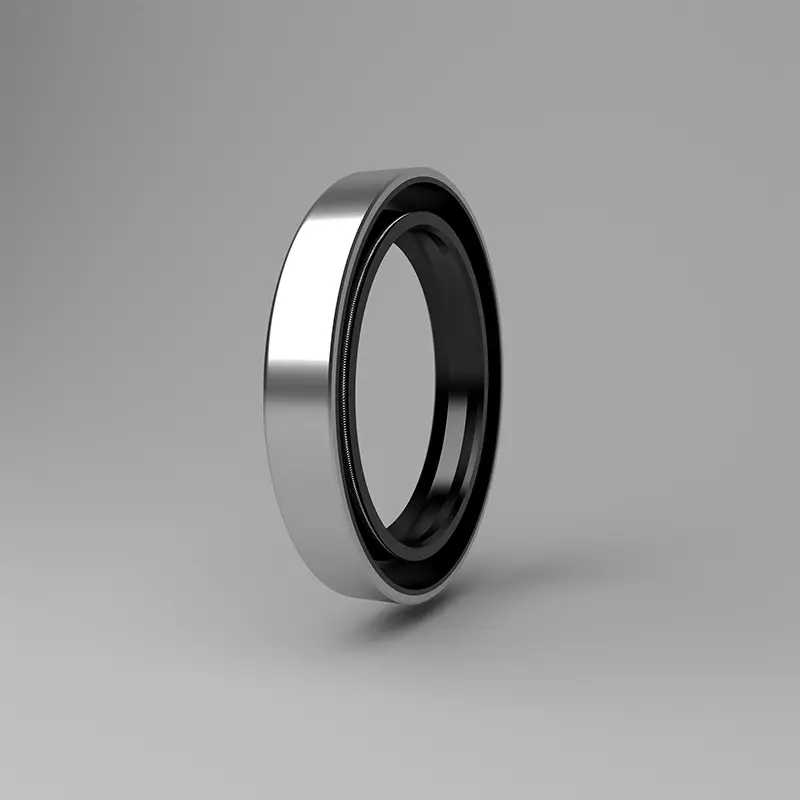

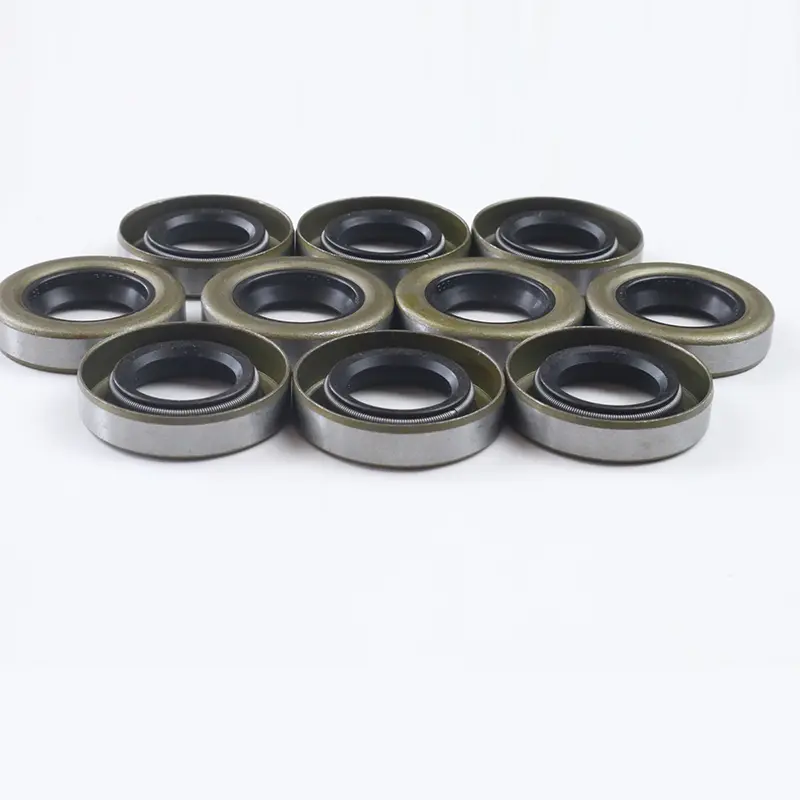

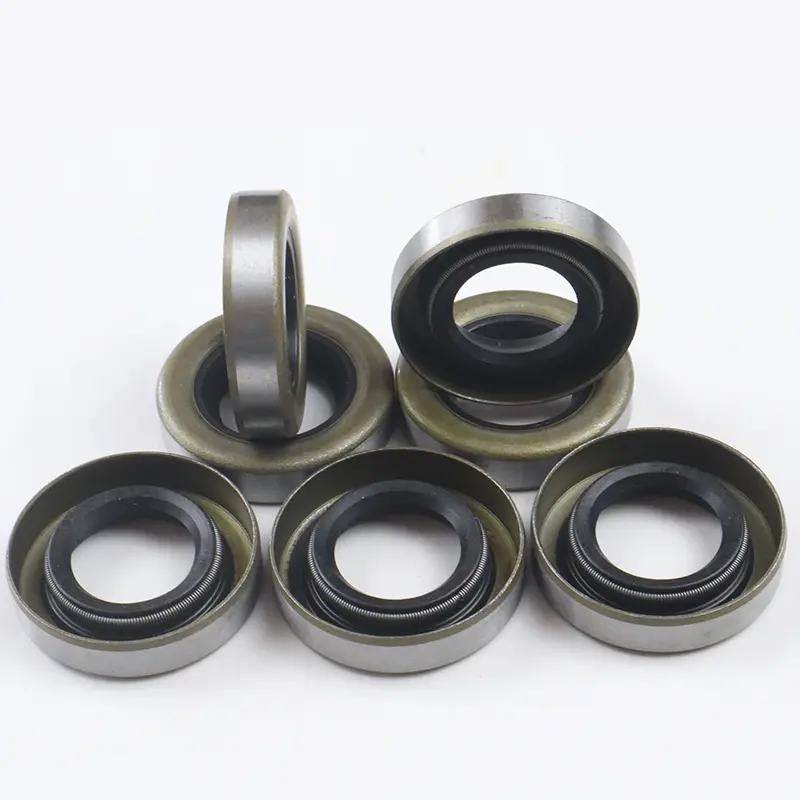

TC/SC/TB/SB alyvos sandarikliai yra sudaryti iš metalinių griaučių, spyruoklių ir guminių kūnų. Metalinis skeletas vaidina palaikomąjį vaidmenį, o spyruoklė taiko radialinę jėgą sandarinimo lūpoms. TC/TB yra aprūpinti dulkėms atspariomis pagalbinėmis lūpomis, kurios yra tinkamos atvejų, kai iš vienos pusės yra sandarinimo terpė, o iš kitos pusės-dulkės. TB/SB yra metalinis išorinis apskritimas, todėl alyvos sandariklis yra tvirtesnis ir tikslus ertmėje, tačiau išorinio apskritimo sandarinimo galimybė mažo klampumo ir dujų terpės galimybėms yra ribotas. Įdiegimo metu rekomenduojama naudoti sandariklį ant išorinio apskritimo.

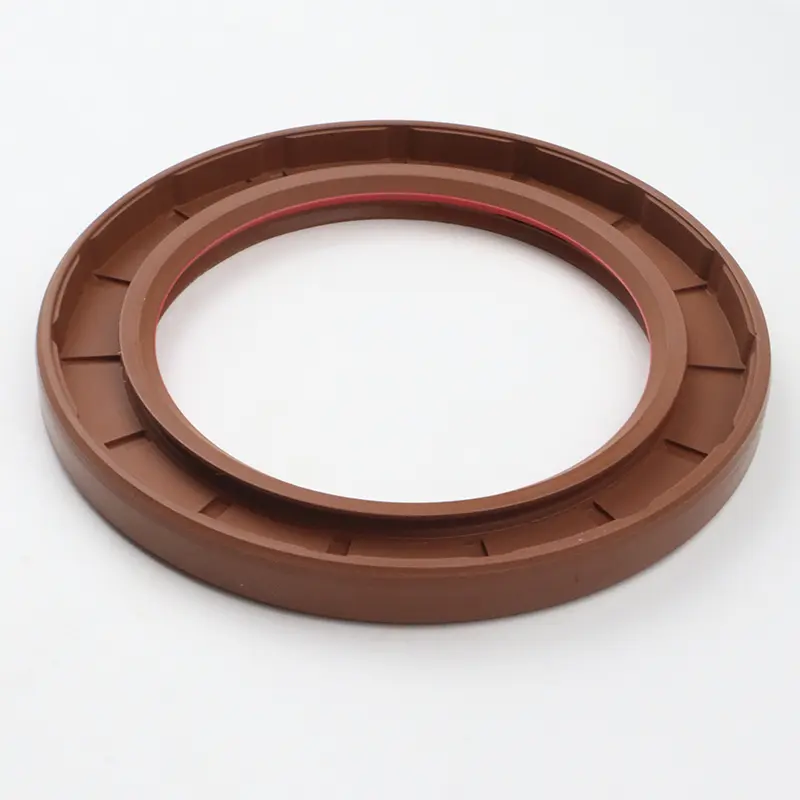

RCTCV dvigubo LIP aukšto slėgio skeleto alyvos sandariklio funkcija paprastai yra skirta atskirti dalis, kurioms reikia tepti transmisijos dalis iš išvesties dalių, kad būtų išvengta tepimo alyvos nuotėkio.

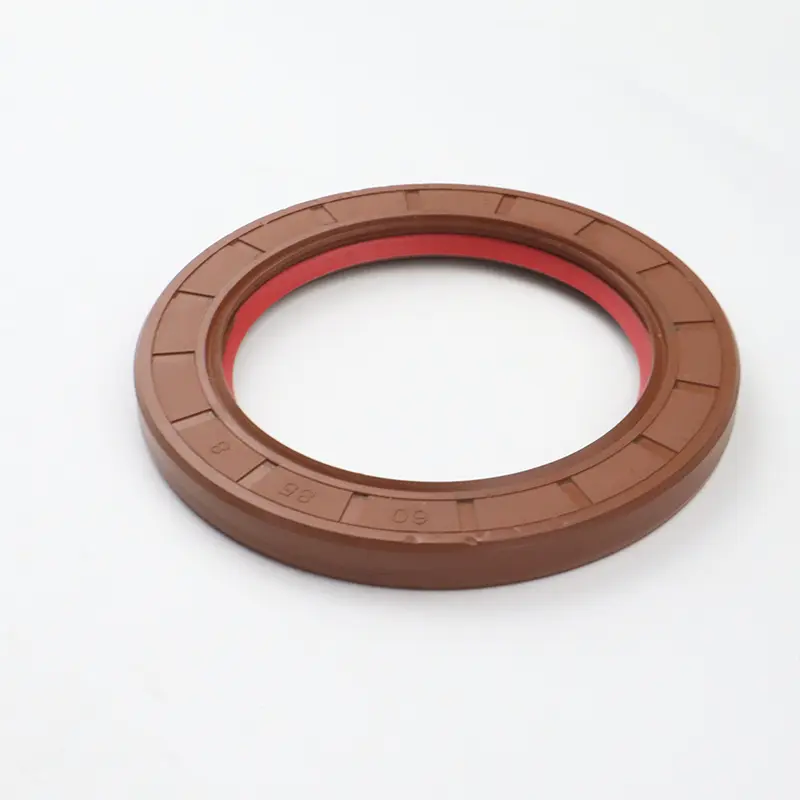

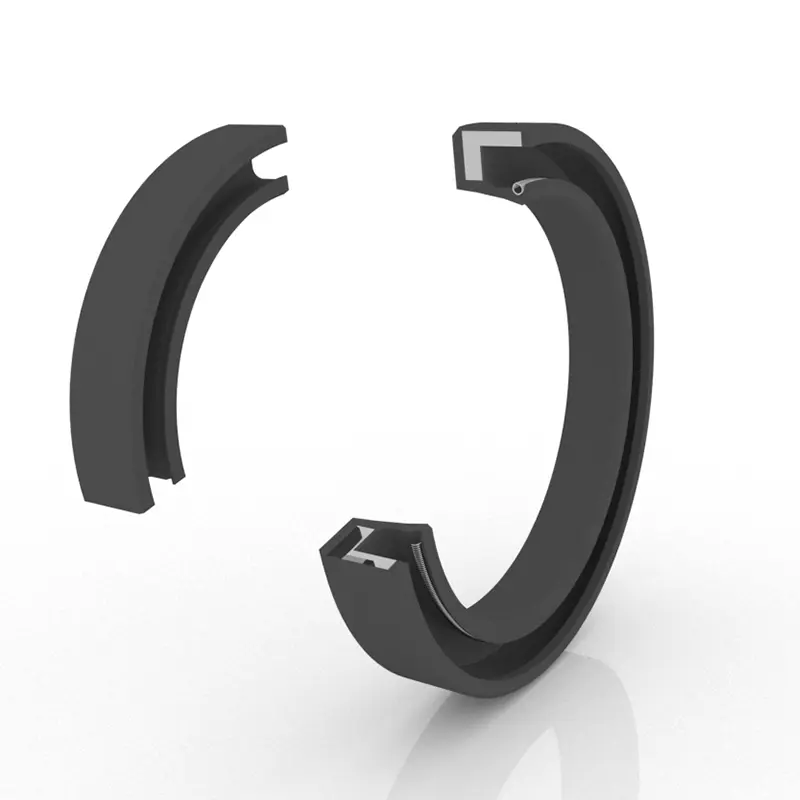

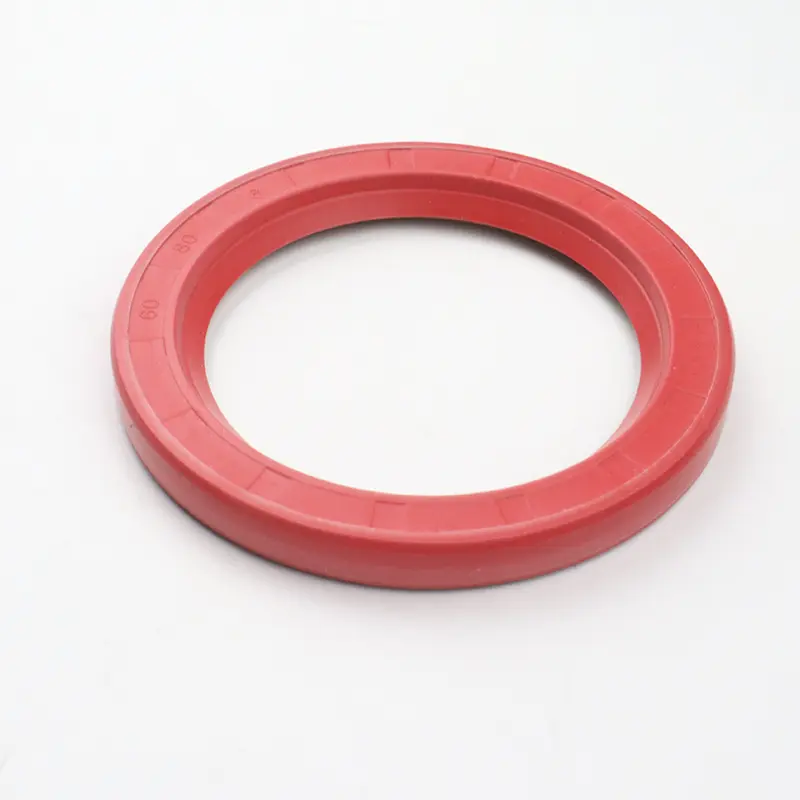

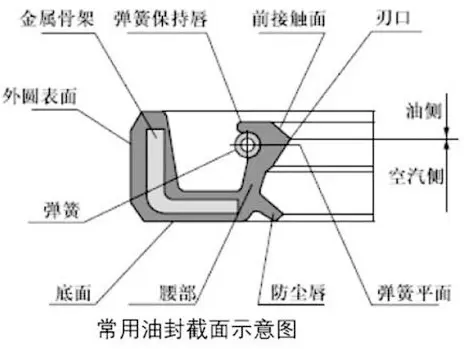

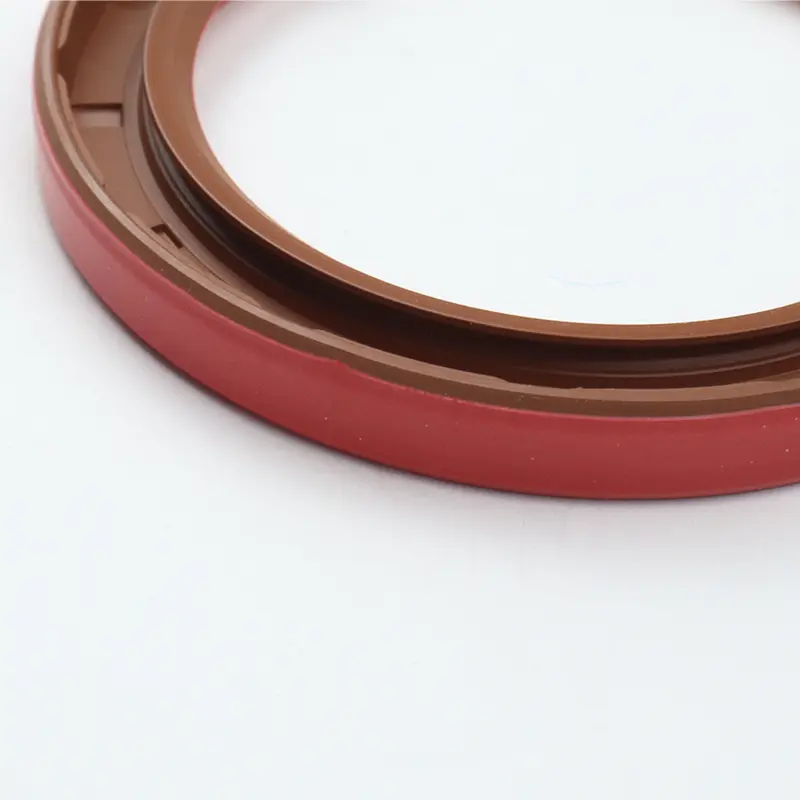

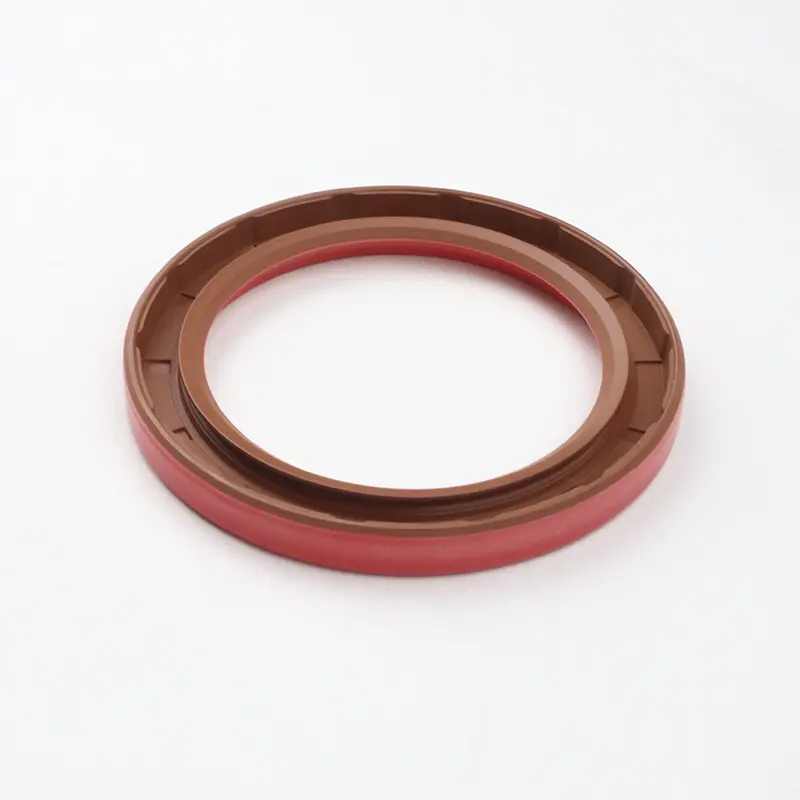

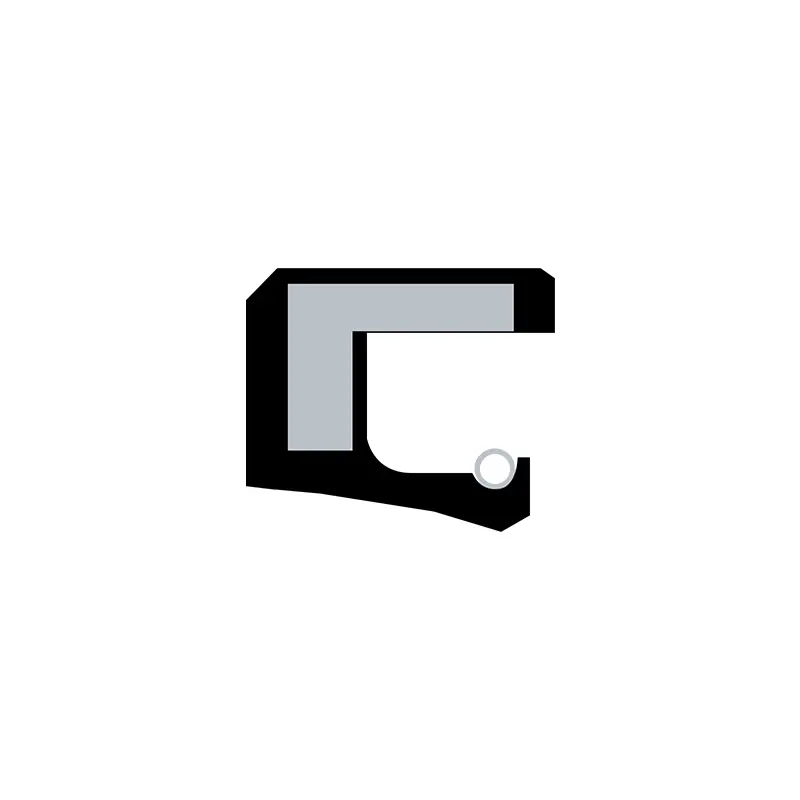

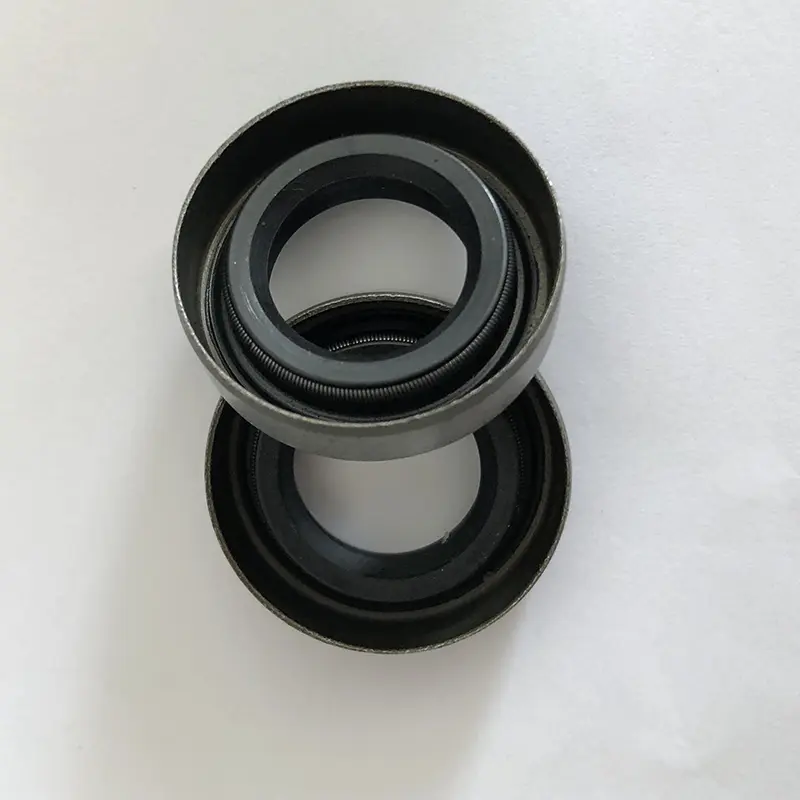

Skeleto alyvos sandariklio struktūrą sudaro trys dalys: sandarinimo korpusas, armatūra skeletas ir savaime prilygstanti ritės spyruoklė. Sandarinimo korpusas yra padalintas į dugną, juosmenį, pjaustytą kraštą ir sandarinimo lūpą pagal skirtingas dalis. Paprastai vidinis skeleto alyvos sandariklio skersmuo laisvoje būsenoje yra mažesnis už veleno skersmenį ir turi tam tikrą „trukdžių kiekį“. Todėl, kai alyvos sandariklis įdedamas į alyvos sandariklio sėdynę ir veleną, alyvos sandariklio krašto elastinė jėga ir savarankiškos ritės spyruoklės susitraukimo jėga sukuria radialinę veleno užspaudimo jėgą ir taip įgyja geriausią sandarinimo efektą.
„RCTCN“ dvigubo LIP aukšto slėgio alyvos sandariklis turi bendrą slėgiui atsparią skeleto konstrukciją, turinčią mažą lūpų deformaciją, ir jis naudojamas besisukantiems velenams sandarinant slėgio veiktose situacijose.
Produkto funkcijos ir programos:
Besisukantis veleno lūpų antspaudų montavimo struktūra ir reikalavimai
1. Velenų medžiaga: dažniausiai naudojami anglies plienas ir nerūdijantis plienas. Chromo danga naudojama dideliu greičiu, HRC40-45.
2. Besisukančio veleno ir griovelio projektavimas: Veleno paviršius yra lygus ir pašalinamas. Spiralinio apdorojimo žymės sukels siurbimo efektą ir sukels nuotėkį. Rekomenduojama sumaldyti alyvos sandariklio montavimo dalį su RA0.1-0.5UM paviršiaus šiurkštumu. Ir jis tampa lygesnis, kai didėja greitis.
Į montavimo ir išardymo poreikiams velenas ir griovelis turi būti aprišti arba suapvalinti. Kaip parodyta 1 ir 2 paveiksluose.

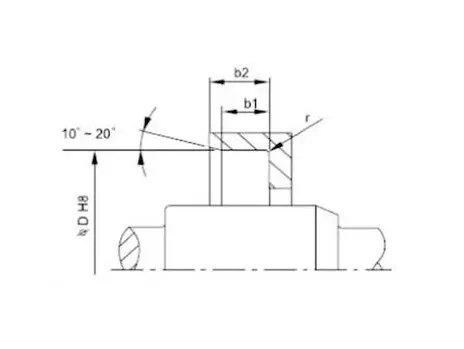

1 pav. „Groove Chamfer“ dizainas
| Sandarinimo aukštis b | B1 (0,85xB) mm | B2 (b+0,3) mm | r Maks. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

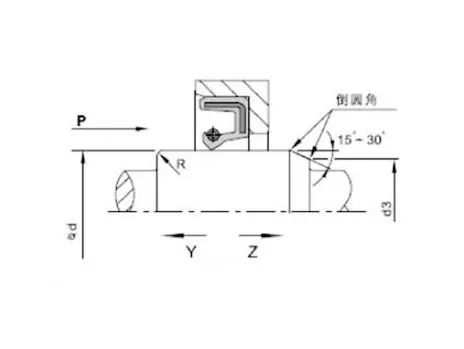

2 paveikslas
| d | D3 | R |
|
d | D3 | R |
| <10 | D-1,5 | 2 | 70 ~ 95 | D-4.5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3,5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

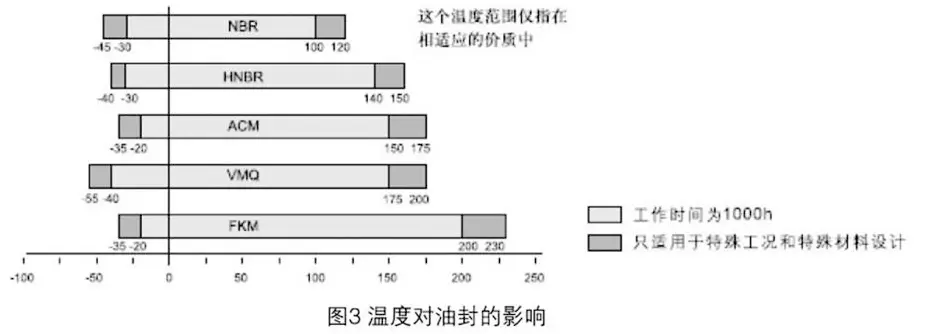

Yra dešimtys veiksnių, turinčių įtakos besisukančių veleno lūpų sandariklių sandarinimui. Be paties alyvos sandariklio medžiagos ir struktūros, kiti veiksniai, tokie kaip terpė, temperatūra, slėgis, tepimas, greitis, šiurkštumas ir kt., Taip pat tiesiogiai veikia sandarinimo efektą, ir šie veiksniai dažnai sąveikauja tarpusavyje. Ši diagrama skirta tik vartotojo nuorodoms.
Besisukančių velenų lūpų sandariklių montavimas: Kruopštus montavimas yra būtina sąlyga, kad alyvos sandariklis gerai veiktų.
| Diegimo schema (ertmės diegimas) | ||
| Teisingas montavimo metodas | Taikomos darbo sąlygos | Neteisingas montavimo metodas |
 |
Tai taikoma tik tada, kai alyvos sandariklio galas yra lygus su ertmės galu. Kai spaudimo įtaisas greitai juda, alyvos sandariklis turėtų būti dedamas tiesiai, kitaip jis gali būti paspaudžiamas. |
|
 |
Tinka situacijai, kad alyvos sandariklio galas yra žemesnis už ertmės pabaigą. Kai presavimo įtaisas juda greičiau, alyvos sandariklis taip pat gali būti gerai išdėstytas. Tačiau pats tokio tipo konstrukcinis armatūra neturi radialinės padėties, todėl plokščios plokštės ašinis vertikalumas ir spaudimo įtaiso slėgio velenas turi pasiekti tam tikrą tikslumą. |
 |
 |
Taikoma situacijai, kai alyvos sandariklio galas yra žemesnis už ertmės galą. Kai spaudimo įtaisas greitai juda, būtina užtikrinti, kad alyvos sandariklis būtų tinkamai dedamas, kitaip jis gali būti paspaudžiamas. |
 |
 |
Jis tinka tik priežiūros ar paprastoms montavimo sąlygoms be slėgio įrangos. Kadangi diegimo proceso negalima visiškai prispausti, neišvengiamai atsiras įvairių diegimo problemų. Tai daugiausia siekiama išvengti radialinio nuokrypio montavimo metu, o tai gali sukelti alyvos sandariklio deformaciją arba gumos ekstruzijos pažeidimą alyvos sandariklio poravimosi dalies (išoriniam apskritimui), kurią sukelia pauzės montavimo metu. Todėl šis montavimo metodas paprastai nerekomenduojamas. |
 |

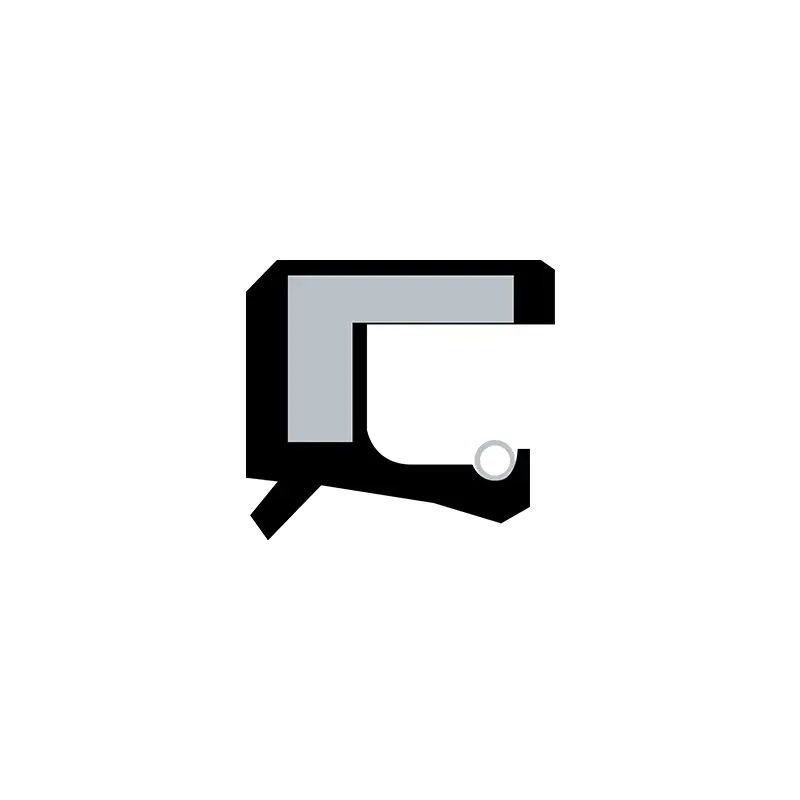

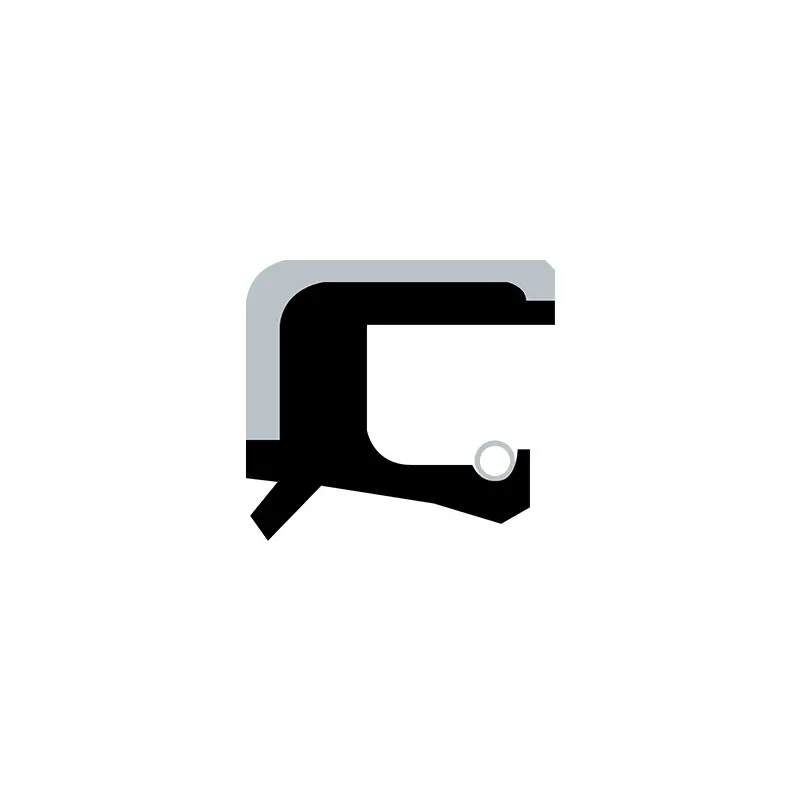

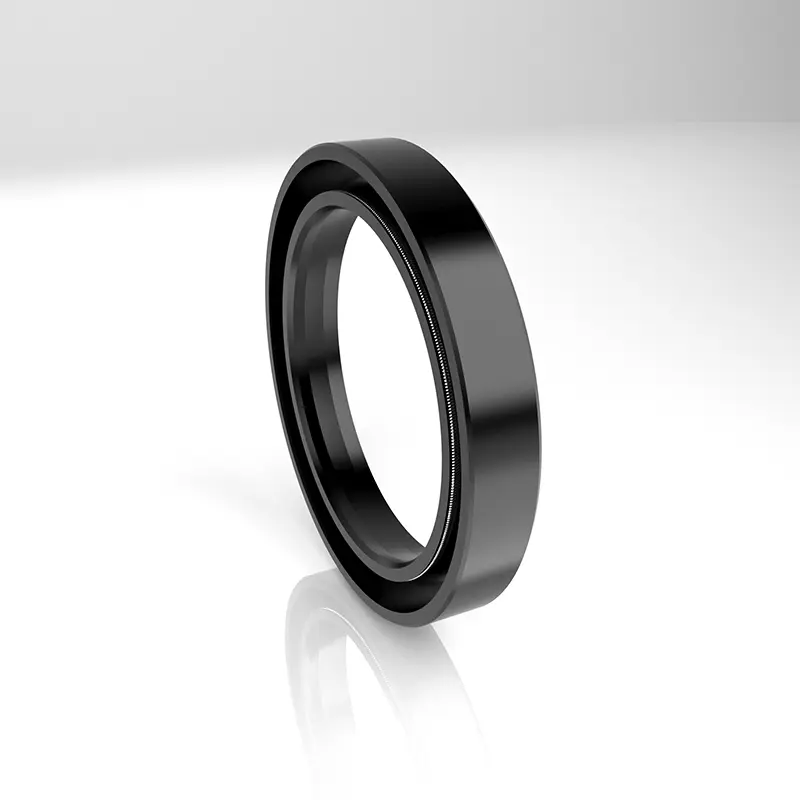

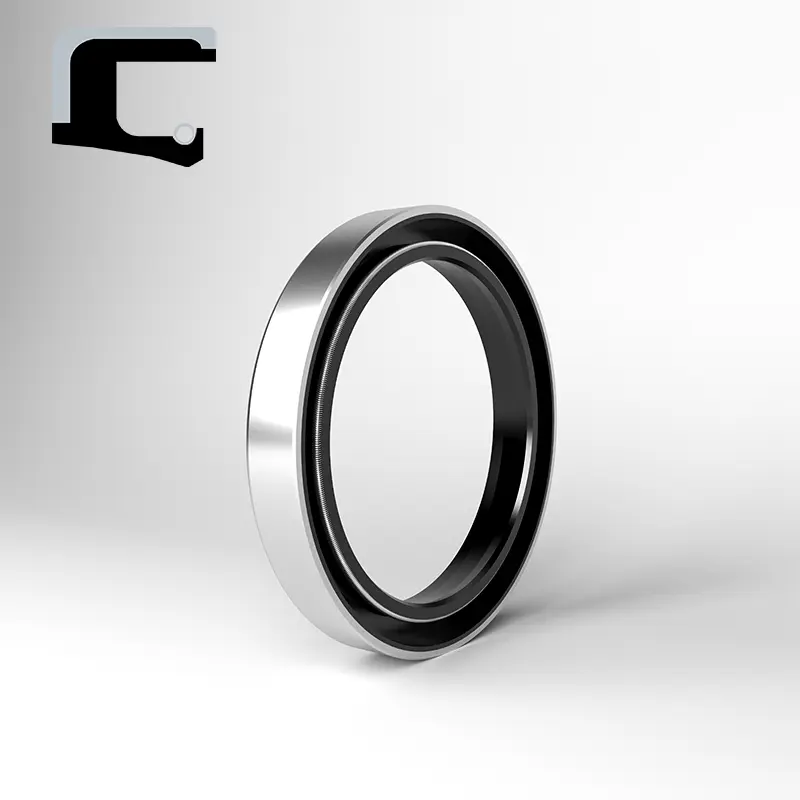

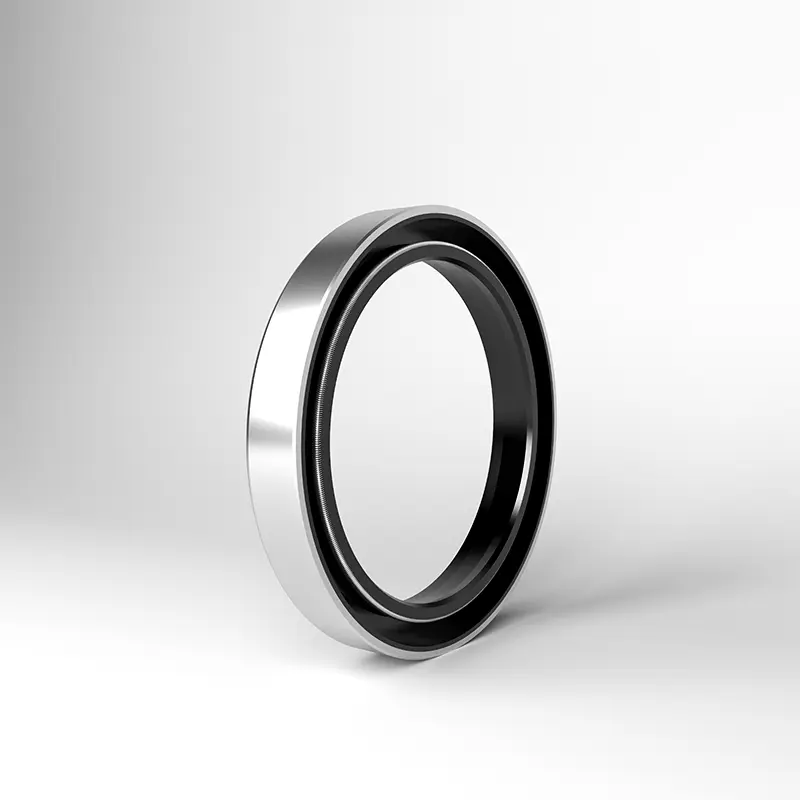

TC/SC/TB/SB alyvos sandarikliai:
| Skerspjūvio forma | Modelis | Paraiška | Spaudimas | Temperatūra | Greitis | Vidutinis | Medžiaga |
 |
Tc | Sandarinimas, atsparus dulkėms | 0,03MPa | -30 ~+160 | 20m/s | Tepimo aliejus, tepalas | NBR/FKM+anglies plienas |
 |
Sc | Sandarinimas | |||||
 |
TB | Sandarinimas, atsparus dulkėms | -30 ~+100 | 25m/s | Vanduo, aliejus, tepalas | NBR+anglies plienas | |
 |
SB | Sandarinimas |
