1. Puikus cheminis atsparumas
2. Platus darbinės temperatūros diapazonas
3. Tinka mažai tepti ir tepti be alyvos
4. Maža trintis užtikrina minimalų energijos suvartojimą
5. Tinka dideliems linijiniams greičiams
6. Nėra slydimo efekto, mažas pasipriešinimas paleidimui po ilgos prastovos
7. Tinka nesukietėjusiems besisukantiems velenams (su tinkamu PTFE lūpų tarpikliu pasirinkimu)
8. Tinka aukšto slėgio įrenginiams
Įprasti naudojimo būdai: rotaciniai kompresoriai, sraigtiniai kompresoriai, transmisijos / pavarų dėžės, pūstuvai, varikliai, staklės, siurbliai, hidrauliniai varikliai, centrifugos ir kt.
Sutampančių paviršių kietumo reikalavimai
Rekomenduojamas kietumas: HRC ≥ 58. Reikalingas kietumas priklauso nuo daugelio faktorių; žemo slėgio ir mažo greičio darbams tinka ir minkštesni besisukantys velenai. Minkštiems metalams rekomenduojami PTFE6 lūpų sandarikliai.
Suderinamų paviršių kokybės reikalavimai Ra=0,2–0,63 um Rz=1–3 um Rmax=1–4 um
|
Skerspjūvio forma |
Modelis |
Spaudimas |
Temperatūra |
Greitis |
Vidutinis |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Nafta, dujos, vanduo ir kt. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Nafta, dujos, vanduo ir kt. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Nafta, dujos, vanduo ir kt. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Nafta, dujos, vanduo ir kt. |
Skysčio dinaminis spiralinis recirkuliacijos sandariklis: RCS-D tipo naudojamas lūpų sandariklis su spiraliniu recirkuliacijos raštu, pagerinantis sandarinimo efektyvumą. Besisukantis velenas gali suktis tik viena kryptimi.

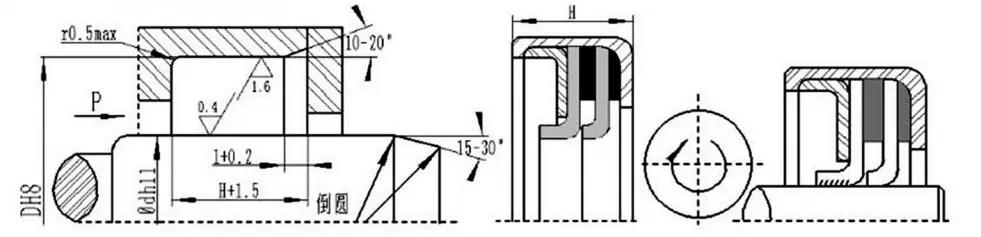

Montavimo vietos reikalavimai
Užsakymo pavyzdys: RCS-A-65×85×10 modelis – d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Prašome susisiekti su mūsų įmone; RC2057 modelis siūlo gaminius, kurių maksimalus ilgis yra 1600 mm.
PTFE alyvos sandariklio montavimo vadovas
1. Nuvalykite ir sutepkite alyvos sandariklį ir visas montavimo dalis;
2. Prieš montuojant alyvos sandariklį reikia uždėti ant lygaus veleno, kurio skersmuo toks pat, kaip ir velenas, kad būtų išvengta per daug priveržimo ir montavimo gedimų bei išvengta perkaitimo pradinio naudojimo metu;
3. Prieš montuodami užtepkite sandariklio (pvz., Loctite 601 arba 641) ant alyvos sandariklio išorinio perimetro ir galinio paviršiaus, kad išvengtumėte nuotėkio išoriniame skersmenyje;
4. Montuojant PTFE alyvos sandariklio lūpą ant veleno, PTFE alyvos sandariklio lūpa turi būti apsaugota, kad sandarinimo lūpa nebūtų pažeista dėl sriegių, raktų griovelių ir kt.;
5. PTFE alyvos sandarikliui sumontuoti reikia naudoti kreipiamąją įvorę, kad apsaugotumėte lūpą nuo pažeidimų. Kreipiamoji mova turi 15 laipsnių smailės kampą kreipiamajame gale, o kito galo vidinė anga yra slankiojanti ant veleno. Išorinis kreipiamosios įvorės skersmuo yra veleno skersmuo + 1 mm, su lygiu paviršiumi ir užapvalintais kraštais. PTFE alyvos sandariklio montavimą žr. 1 pav.;
6. Rekomenduojama, kad kreipiančiosios rankovės medžiaga būtų kietas plastikas;
7. Sumontavus alyvos sandariklį, jis turi būti pritvirtintas suspaudimo įtaisu ir užsandarintas sandarikliu ant išorinio perimetro ir galinio paviršiaus. PTFE alyvos sandariklio tvirtinimą žr. 2 pav.

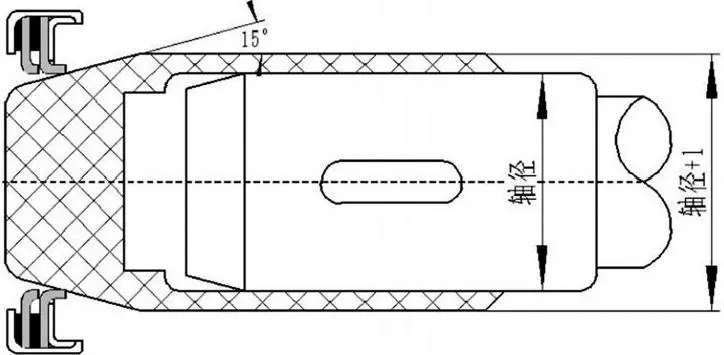

1 pav. PTFE alyvos sandariklio montavimas.

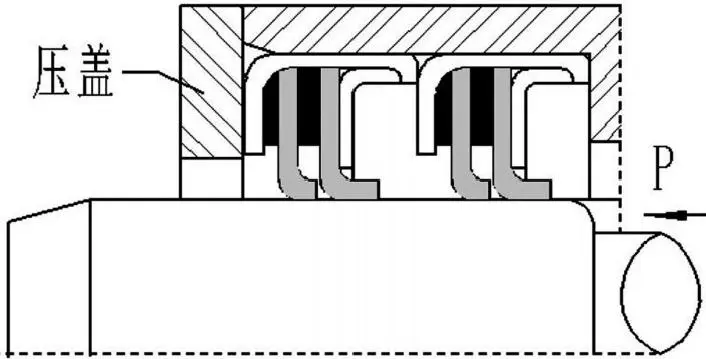

2 pav. PTFE alyvos sandariklio tvirtinimas.
