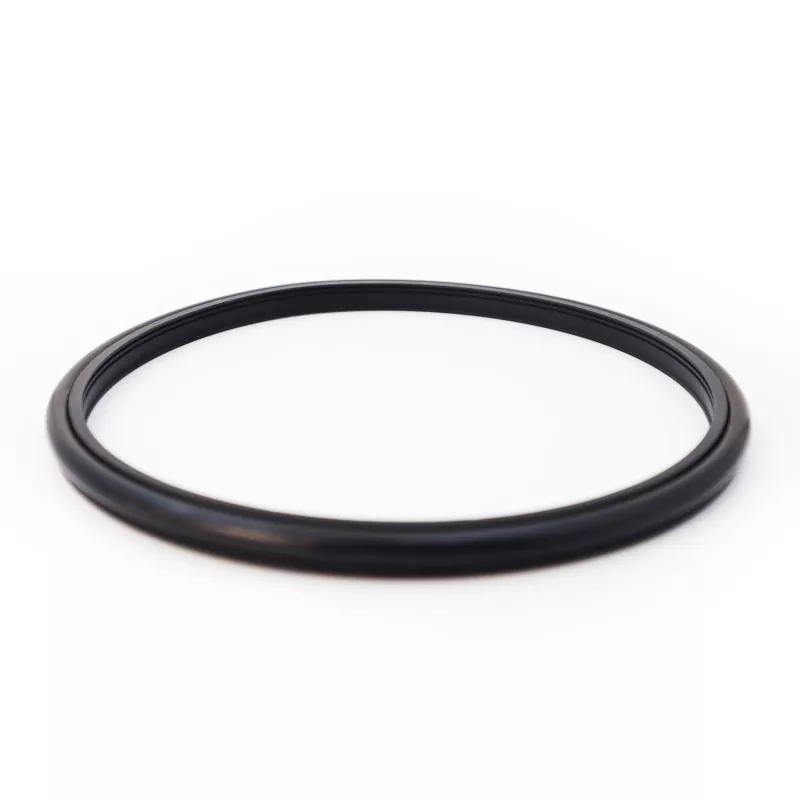

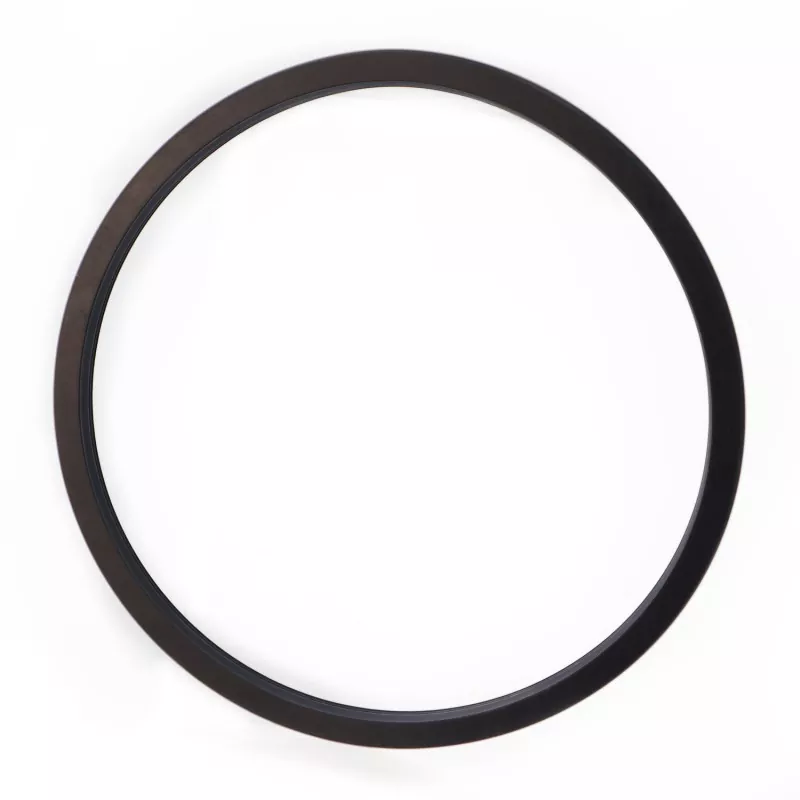

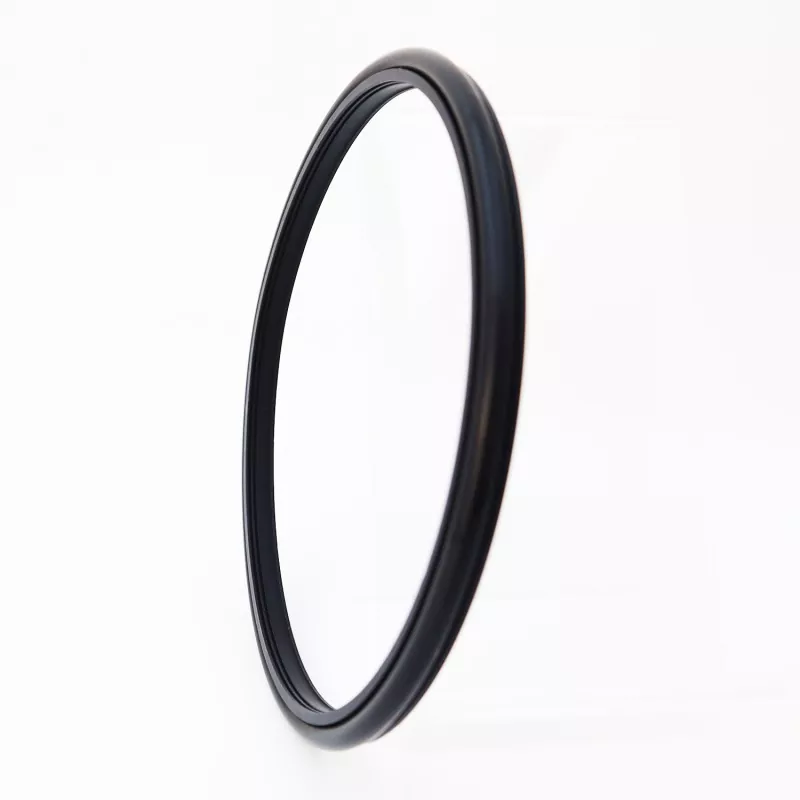

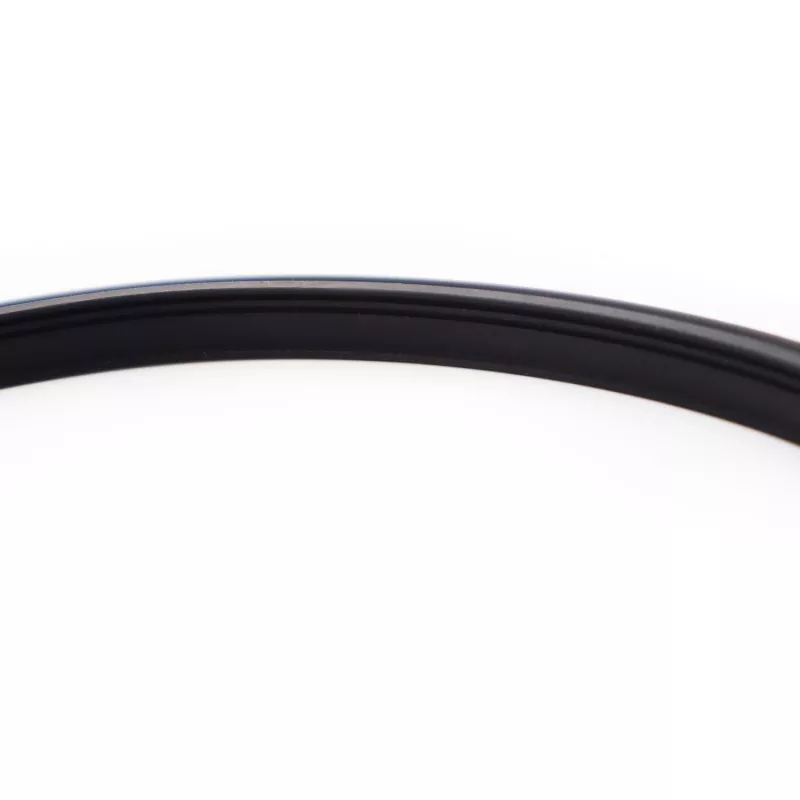

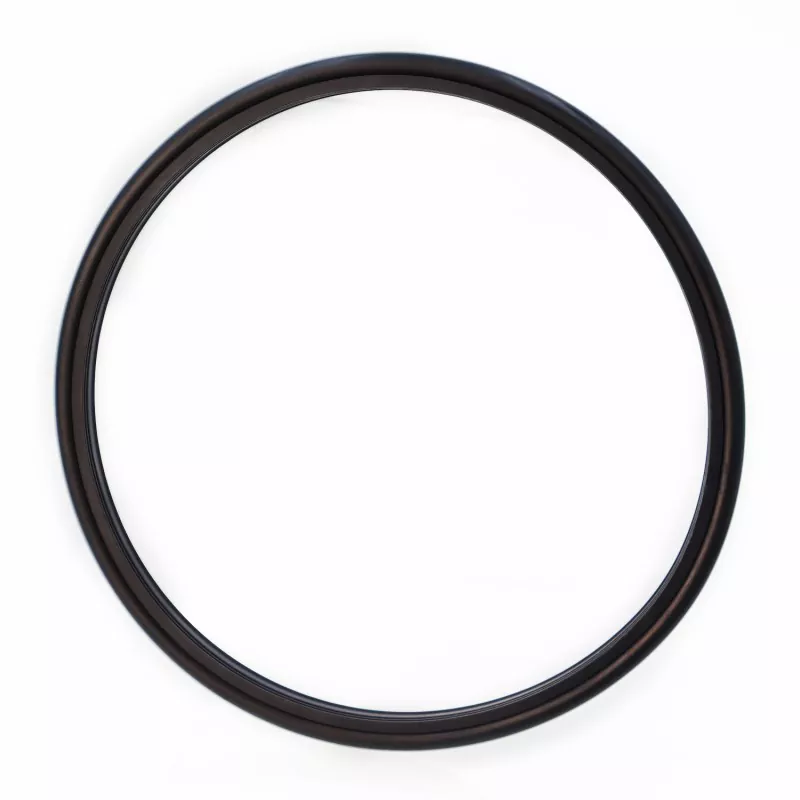

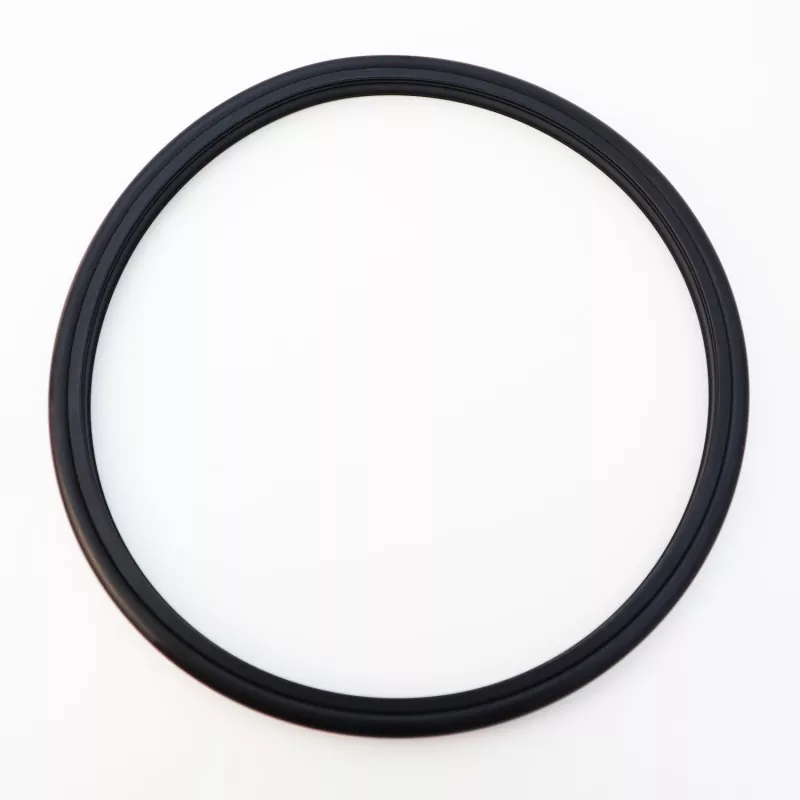

RC2061 sustiprintas dantytas kombinuotas sandariklis (skirtas cemento srutos sandarinimui) susideda iš specialiai suprojektuoto dantyto sandarinimo žiedo, pagaminto iš aukštos kokybės inžinerinio plastiko, ir guminio sandarinimo žiedo; tinka vienakrypčiui sandarinimui naudojant hidraulinius stūmoklinius ir sukamuosius įrenginius. Jo optimizuotas lūpų storis atsparus erozijai nuo cemento srutos ir purvo priemaišų, užtikrinant patikimą sandarinimą ir mažą trintį, o montavimui reikia minimalios vietos. Ši konstrukcija palengvina montavimą ir priežiūrą bei efektyviai sumažina greitą sandariklio degradaciją, kurią sukelia terpėje esančios kietosios dalelės.
Jis pirmiausia naudojamas tokiose srityse kaip stūmokliniai siurbliai, purvo siurbliai, sraigtinio gręžimo įrankiai, gręžimo įrenginiai, naftos žvalgymo įranga ir betono maišymo įrenginiai. Pagrindinės savybės yra ilgas tarnavimo laikas, maža trintis, puikus sandarinimas, kompaktiškas plotas ir paprastas montavimas bei priežiūra.
Naudojant į purvą panašioms terpėms sandarinti, tarp dviejų (ar daugiau) sandarinimo elementų rekomenduojama įpurkšti tepalo.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Vidutinis |
|
|
Grįžtamasis judesys |
Sukamasis judesys |
|||
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
≤2 |
Vanduo, purvas, žalia nafta, hidraulinė alyva, emulsija |
|
-20 iki +200 (su FKM O žiedu) |
||||
1. Suderinamos sandarinimo žiedo medžiagos: RO1 nitrilo kaučiukas (NBR), RO2 fluoroelastomeras (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE4; kitos galimos medžiagos yra PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 ir kt.
Užsakymo modelis: RC2061-80*91.7*7.6-PTFE4-R01 (modelis – veleno skersmuo * griovelio skersmuo * griovelio plotis - medžiagos kodas)
Galimas bet koks dydis nurodytame diapazone.
|

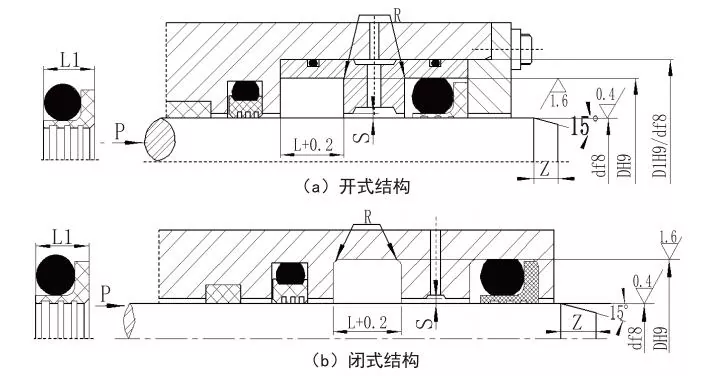

Veleno skersmens diapazonas Standartinis tipas d f8 RC2061 |
Veleno skersmens diapazonas Sunkiasvoris d f8 RC2061-Z |
Griovelio skersmuo D H9 |
Griovelio plotis L+0,2 |
Sandarinimo plotis L1 |
Kampo spindulys Rmax |
Radialinis tarpas Smax |
Nusklembta Zmin |
O žiedo skerspjūvio skersmuo |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Pastaba: 1. Jei veleno skersmuo ≤30 mm, rekomenduojama naudoti atvirą griovelį.
2. Sukamajam sandarinimui rekomenduojamas veleno paviršiaus kietumas HRC ≥58.
3. Esant slėgiui, viršijančiam 30 MPa, ekstruzijos tarpui rekomenduojama pritaikyti H8/f8.
