Slėgis/MPa |
Temperatūra / °C |
Greitis /m/s |
Vidutinis |
|
≤40 |
-35~+100 (su NBR O žiedu) |
≤2 |
Hidraulinė alyva, emulsija, vanduo, dujos ir kt. |
|
-20~+200 (su FKM O žiedu) |
1. Galimos sandarinimo žiedo medžiagos: R01 nitrilo butadieno kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedų medžiagos: standartinės medžiagos PTFE3 ir PTFE4; kitos pasirenkamos medžiagos yra PTFE1, PTFE2 ir PTFE5.
Užsakymo pavyzdys
Užsakymas Modelis RC2052—80x91×4.2—PTFE3—R01 Modelis-dxDxL- Medžiagos kodas
Užsakymas Modelis RCX17—80x91×4,2—HPU modelis-dxDxL- Medžiagos kodas

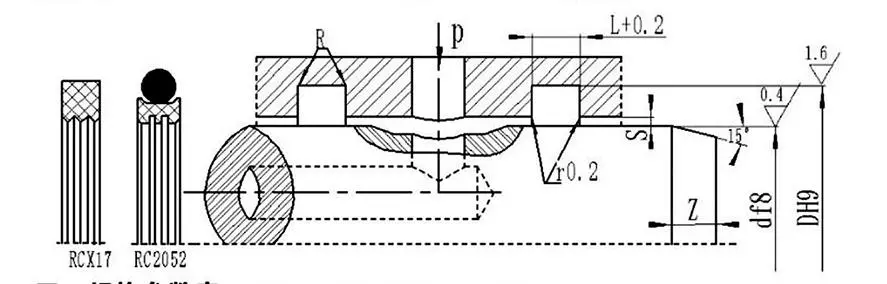

Specifikacijų ir parametrų lentelė (galimos bet kokios specifikacijos parametrų diapazone)
|
Veleno skersmens diapazonas d f8 |
Tranšėjos skersmuo DH9 |
Tranšėjos plotis L+⁰.2 |
Radialinis tarpas Smax |
Suapvalinti kampai Rmax |
Nusklembta Zmin |
|
|
0 ~ 10 MPa |
10-20Mpa |
|||||
|
6 ~ 18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19-37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38 ~ 199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200 ~ 255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256 ~ 649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650–1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Pastaba: Jei veleno skersmuo ≤ 30 mm, rekomenduojami atviri grioveliai.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Pastaba: būtinos specifikacijos čia nepateiktos; prašome susisiekti su mūsų įmone. Mes siūlome gaminius, kurių maksimalus skersmuo yra 2800 mm.
Visapusiškos montavimo ir naudojimo instrukcijos
Rui Chen žino, kad teisingas montavimas yra pirmoji būtina sąlyga norint užtikrinti visišką sandariklių veikimą, taip pat pateiksime išsamias kiekvieno gaminio naudojimo gaires, ypač sudėtingas ar nestandartines pasirinktines dalis, bus išsamus grafinis montavimo vadovas.
Prie šių vadovų pridedamos didelės raiškos žingsnis po žingsnio diagramos ir tekstinės instrukcijos, kuriose aiškiai parodytos patikrinimo vietos prieš montavimą, teisingi montavimo žingsniai, reikalingi įrankiai ir netinkamos operacijos, kurių reikia vengti, tarsi mūsų inžinieriai būtų vietoje. Be to, sudėtingiems agregatams ar sistemoms sukuriame profesionalias vaizdo pamokas, kurios leidžia jūsų operatoriams intuityviai ir greitai įsisavinti montavimo būdus ir atsargumo priemones per dinamines demonstracijas, o tai labai sumažina ankstyvo gedimo dėl netinkamo įrengimo riziką.
