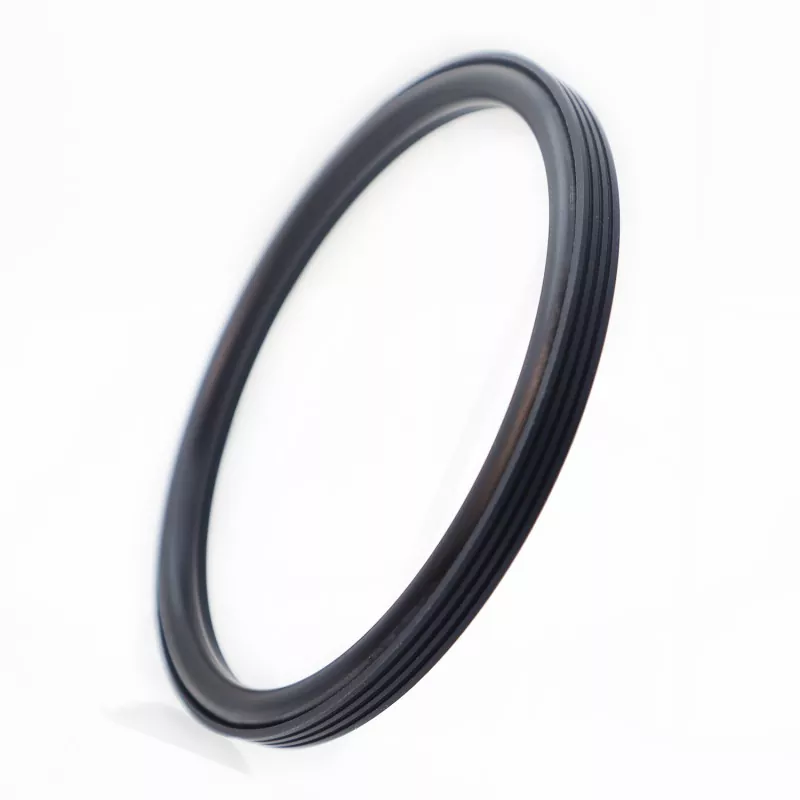

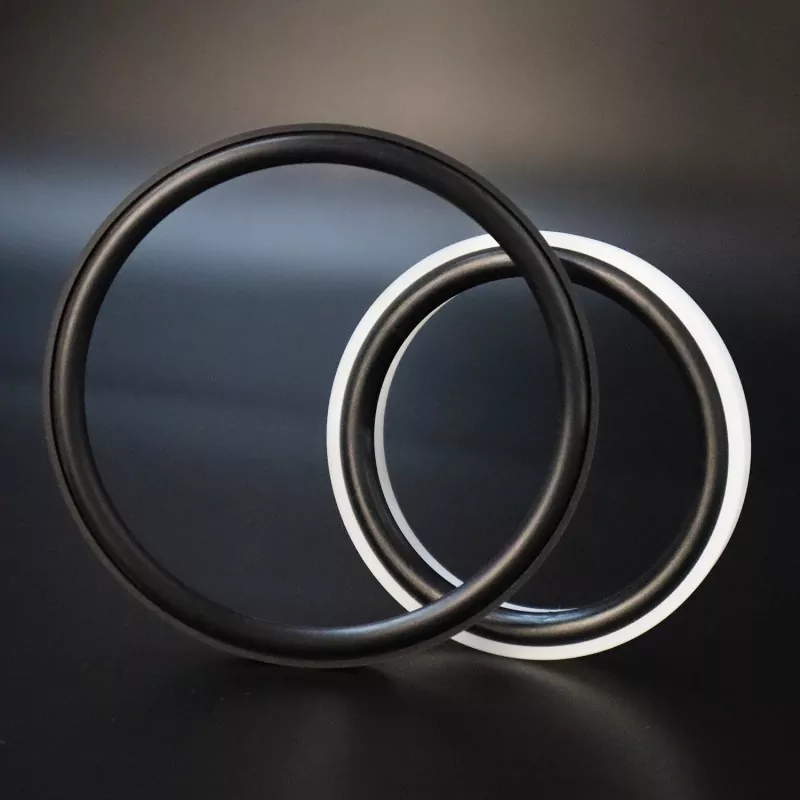

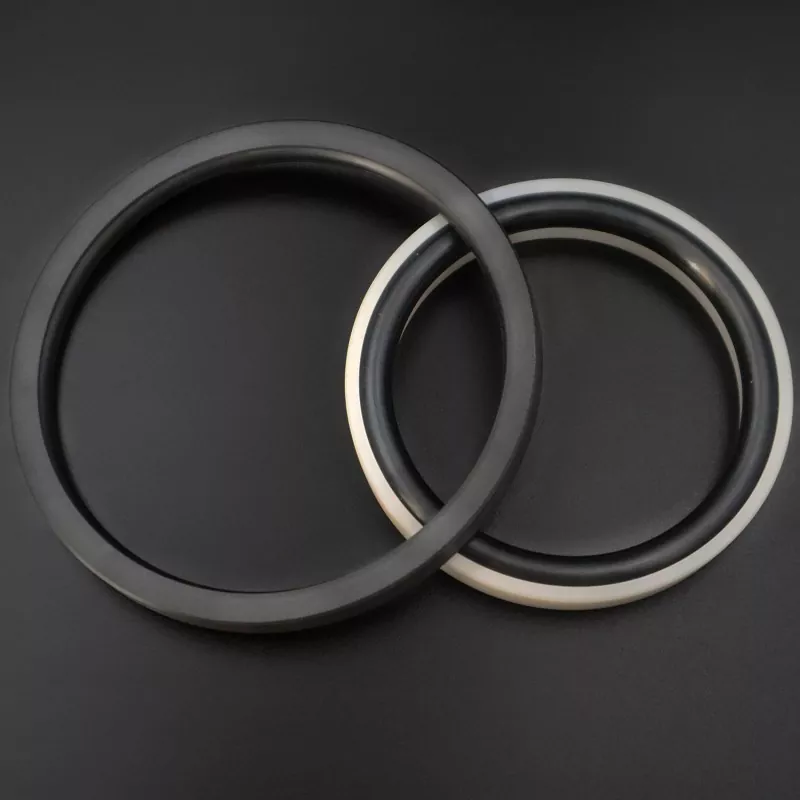

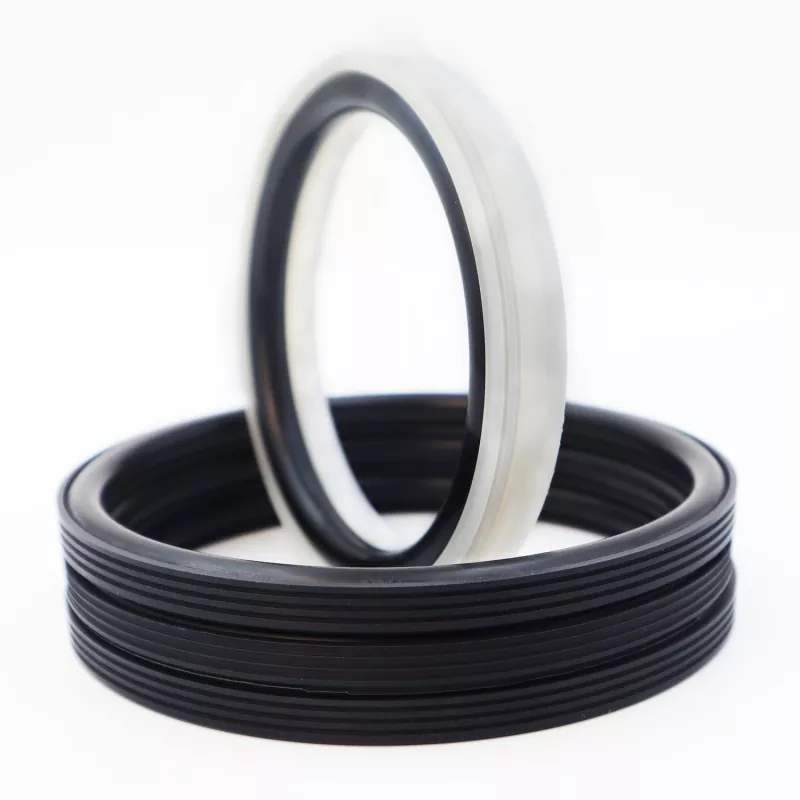

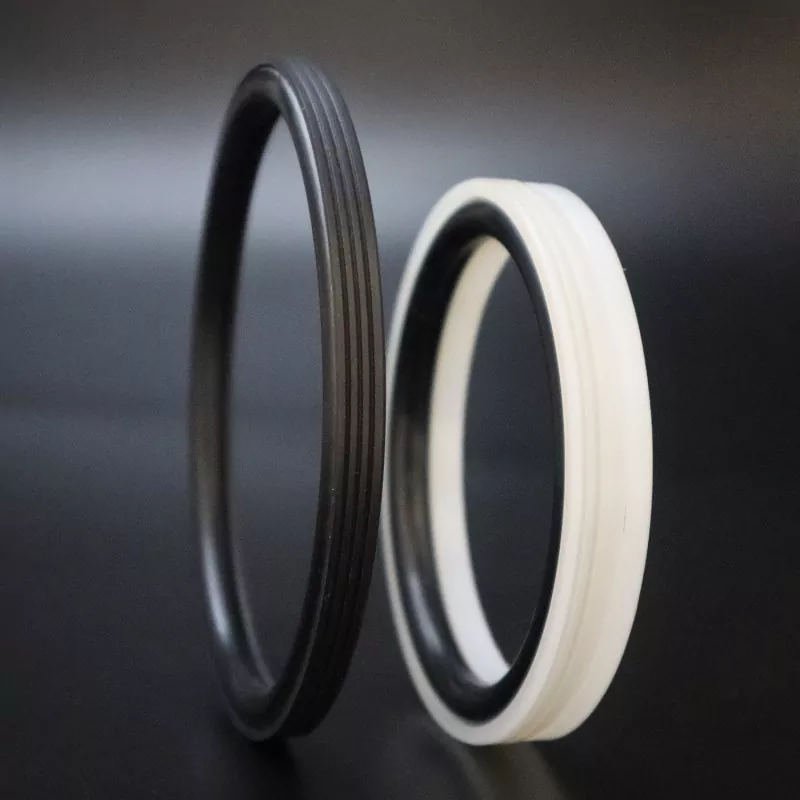

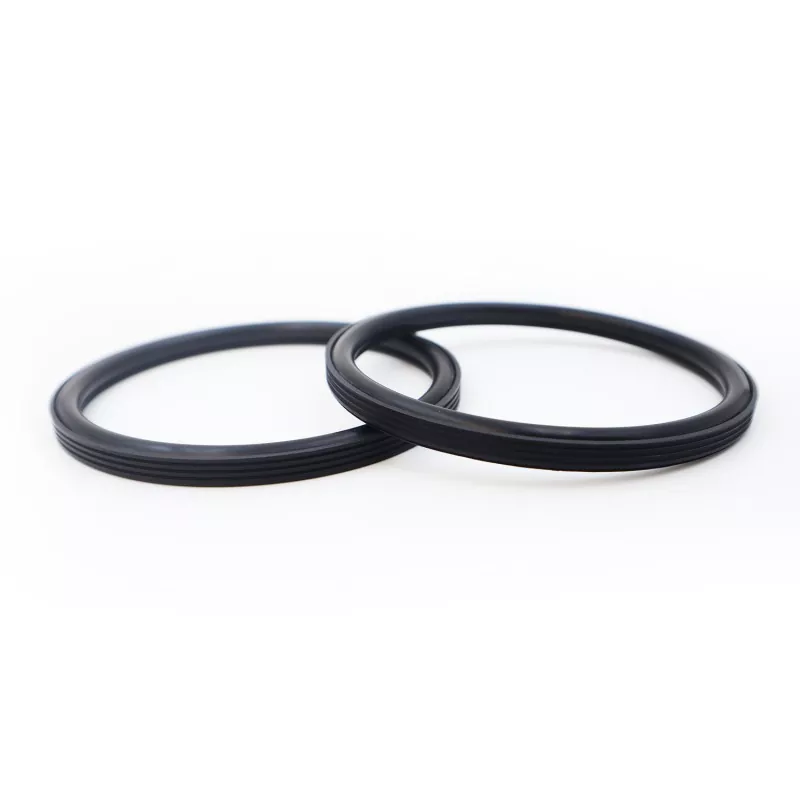

RC2062 sustiprintas dantytas stūmoklio sandariklis susideda iš specialiai suprojektuoto dantyto sandarinimo žiedo, pagaminto iš aukštos kokybės inžinerinio plastiko, ir guminio sandarinimo žiedo; tinka vienakrypčiui sandarinimui naudojant hidraulinius stūmoklinius ir sukamuosius įrenginius.
Jam būdingas ilgas tarnavimo laikas, maža trintis, puikus sandarinimas, kompaktiškas plotas ir paprastas montavimas bei priežiūra. Optimizuota sandarinimo lūpos konstrukcija ir storis užtikrina efektyvų sandarinimą net veikiant atšiaurioms terpėms, tokioms kaip cemento srutos.
Dėl kompaktiškos bendros konstrukcijos jis sumažina įrengimo vietos poreikį ir palengvina patogų surinkimą vietoje bei tolesnę priežiūrą. Jis naudojamas kaip patikimas stūmoklinių kamerų sandarinimo sprendimas naudojant srutas. Kviečiame pramoninės įrangos gamintojus įvertinti, palyginti ir pateikti masinius šios prekės užsakymus.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C)
|
Greitis (m/s) |
Vidutinis |
|
|
Grįžtamasis judesys |
Sukamasis judesys |
|||
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
≤2 |
Vanduo, purvas, žalia nafta, hidraulinė alyva, emulsija |
|
-20 iki +200 (su FKM O žiedu) |
||||
1. Suderinamos sandarinimo žiedo medžiagos: RO1 nitrilo kaučiukas (NBR), RO2 fluoroelastomeras (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE4; kitos galimos medžiagos yra PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 ir kt.
Užsakymo modelis: RC2062-80*68.3*7.6-PTFE4-R01
Modelis - Angos skersmuo * Griovelio skersmuo * Griovelio plotis - Medžiagos kodas
Galimas bet koks dydis pagal parametrus
|

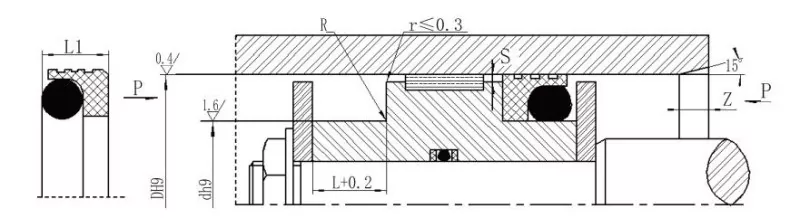

Skylės dydžio diapazonas Standartinis tipas D H9 RC2062 |
Gręžimo diapazonas Sunkiasvoris D H9 RC2062-Z |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Sandarinimo plotis L1 |
Kampo spindulys Rmax |
Radialinis tarpas Smax |
Nusklembta Zmin |
O žiedo skerspjūvio skersmuo |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 val |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 val |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501–1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Pastaba: 1. Jei kiaurymės skersmuo ≤30 mm, rekomenduojama naudoti atvirą griovelį.
2. Esant slėgiui, viršijančiam 30 MPa, ekstruzijos tarpui rekomenduojama pritaikyti H8/f8.
