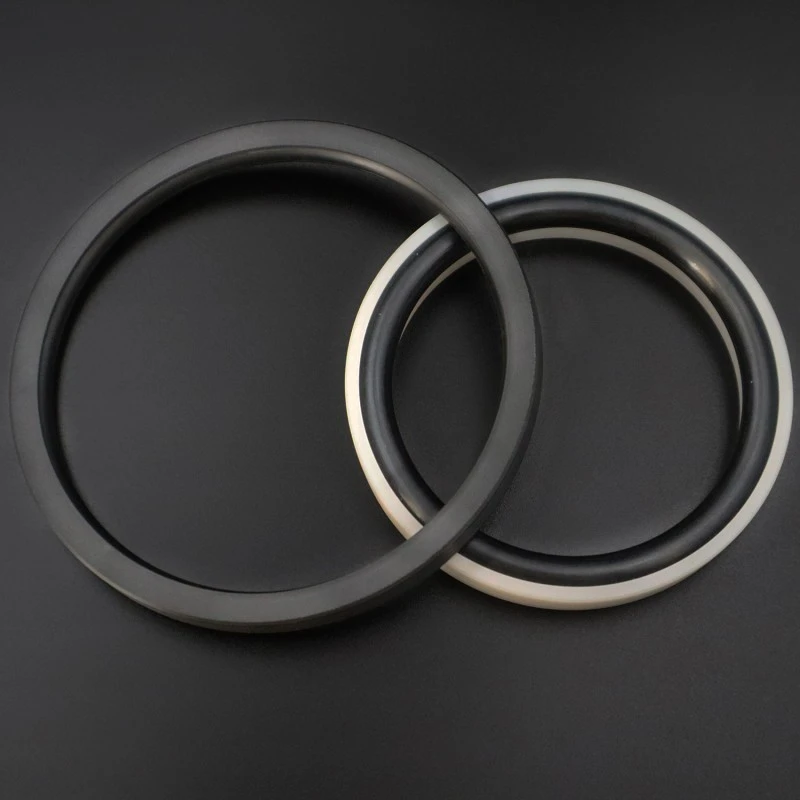

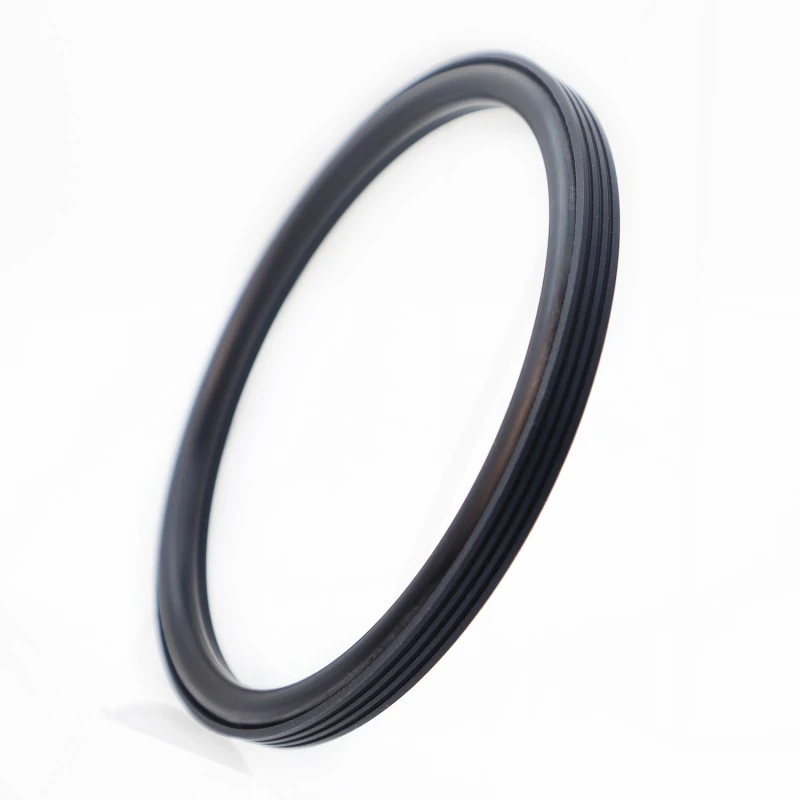

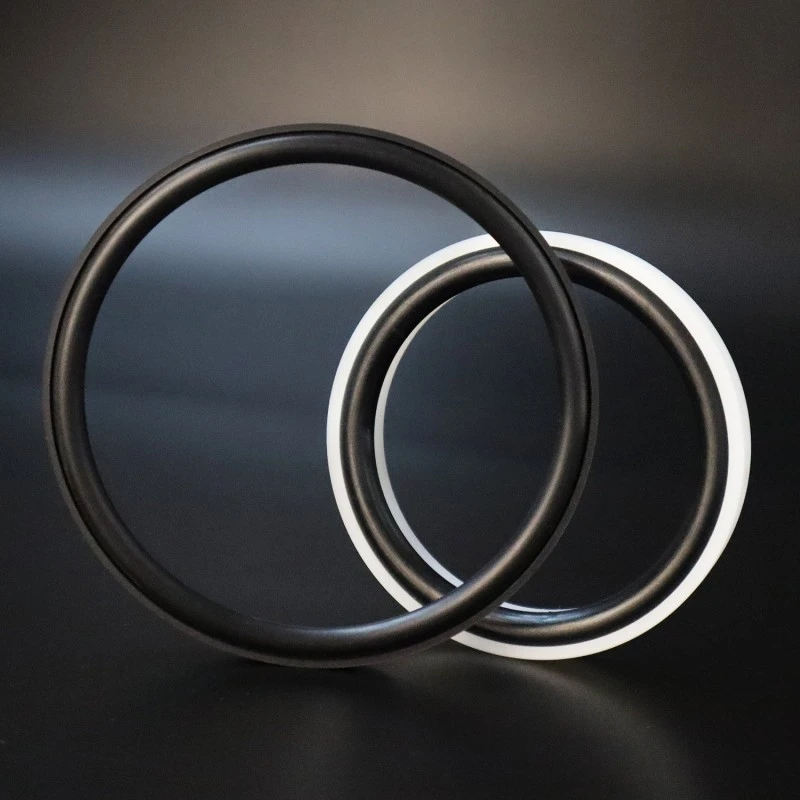

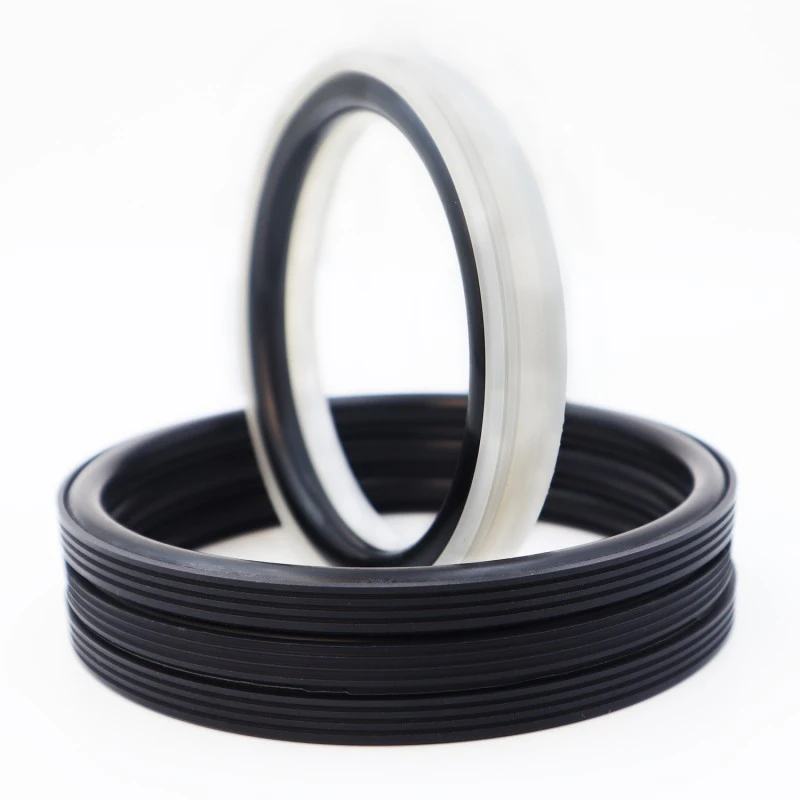

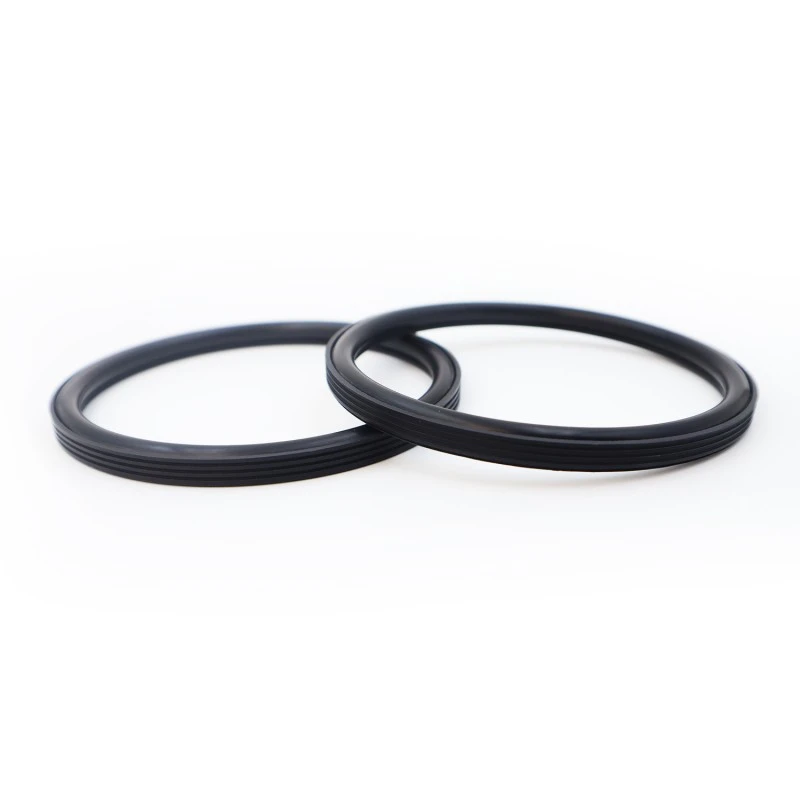

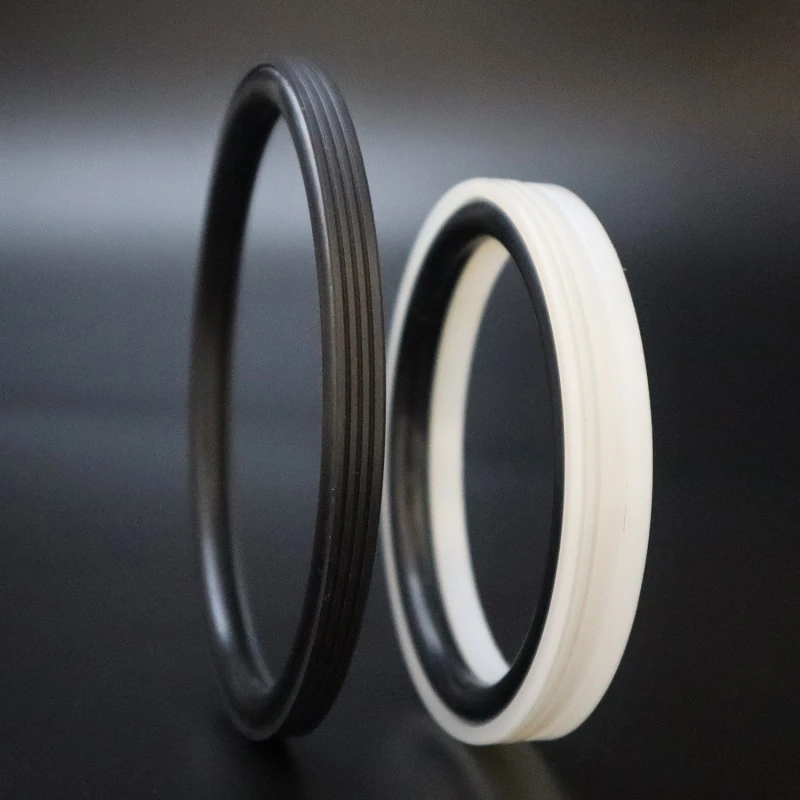

„Ruichen Sealing Factory“ suprojektuotas ir pagamintas gręžinio sandariklis yra tinkamas vienakrypčiui sandarinimui naudojant hidraulinius stūmoklinius ir sukamuosius judesius. Jis turi ilgą tarnavimo laiką, mažą trintį, puikias sandarinimo savybes, kompaktišką struktūrą ir lengvą montavimą, naudojimą ir priežiūrą. Speciali sandarinimo lūpa ir optimizuotas sandariklio storis užtikrina puikų sandarinimo efektyvumą net naudojant atšiaurias medžiagas, tokias kaip cemento skiedinys.
|
Slėgis/MPa |
Temperatūra/°C |
Greitis / m/s |
Vidutinis |
|
|
grįžtamasis judesys |
Sukamasis judesys |
|||
|
≤100 |
-35 iki +100°C (su NBR O žiedu) |
≤6 |
≤2 |
Vanduo, purvas, žalia nafta, hidraulinė alyva, emulsija |
|
-20 iki +200°C (su FKM O žiedu) |
||||
Medžiagos pasirinkimas
1. Pridedamas O žiedo medžiagas galima pasirinkti iš: R01 nitrilo gumos (NBR), R02 fluoro gumos (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga yra PTFE4, kitos galimos medžiagos yra PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ir kt.
Užsakymo pavyzdys
Užsakymo modelis: RC2062-80*68.3*7.6-PTFE4-R01
Modelis - Angos skersmuo * Griovelio skersmuo * Griovelio plotis - Medžiagos kodas

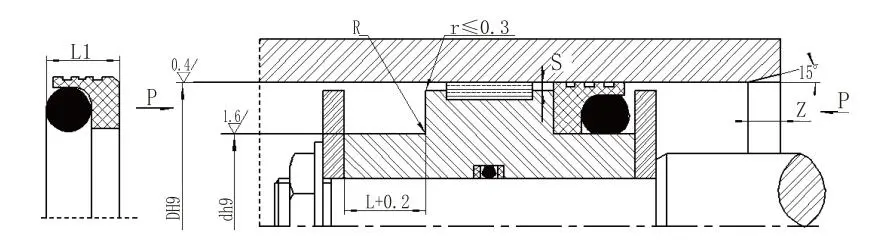

Specifikacijos ir parametrai (galimi bet kokie nurodyto diapazono dydžiai.)
|
Diafragmos diapazonas Standartinis tipas DH9 RC2062 |
Diafragmos diapazonas Sunkus pakrovimas DH9 RC2062-Z |
Griovelio skersmuo d h9 |
Griovelio plotis L+0,2 |
Sandarinimo plotis L1 |
Suapvalinti kampai Rmax |
Radialinis tarpas Smax |
Nusklembta Zmin |
O-žiedo vielos skersmuo |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 val |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 val |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501–1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Pastaba: 1. Jei cilindro kiaurymės ≤ 30 mm, rekomenduojama naudoti atvirą griovelį.
2. Esant didesniam nei 30 MPa slėgiui, ekstruzijos tarpui rekomenduojama pritaikyti H8/f8.
Išsamios testavimo galimybės: mūsų centrinėje laboratorijoje yra visas testavimo įrangos asortimentas, galintis imituoti gaminio veikimą tikromis darbo sąlygomis. Bandomieji elementai apima, bet tuo neapsiribojant:
Matmenų tikrinimas: naudojant didelio tikslumo 2D vaizdo matavimo prietaisus ir koordinacines matavimo mašinas, siekiant užtikrinti, kad gaminio matmenys visiškai atitiktų brėžinio tolerancijos reikalavimus.
Veikimo bandymas: įskaitant senėjimo aukštoje temperatūroje bandymus, žemos temperatūros bandymus, alyvos / vidutinio atsparumo bandymus, atsparumo dilimui bandymus, sprogimo slėgio bandymus ir kt.
Gyvavimo ciklo bandymas: gaminio eksploatavimo trukmės ir patikimumo numatymas atliekant patvarumo stendinius bandymus, kurie imituoja faktines darbo sąlygas.
