Aukšto slėgio sandarinimo kreipimo elementas

Mūsų aukšto slėgio sandarinimo gido elementas turi daugybę įvairių rūšių.

Atraminis žiedas yra svarbus pagrindinis hidraulinio cilindro komponentas. „Ruichen Seal“ sėkmingai sukūrė audinius sustiprintą fenolio atraminį žiedą (diržą), kad atitiktų tarptautinio stumdomo žiedo kombinuoto sandariklio ir minkštos atraminės struktūros kūrimą. Po daugelio metų praktikos, vartotojų kokybė viršija panašių užsienio produktų kokybę. Spektaklio lentelę galima naudoti nuorodai.

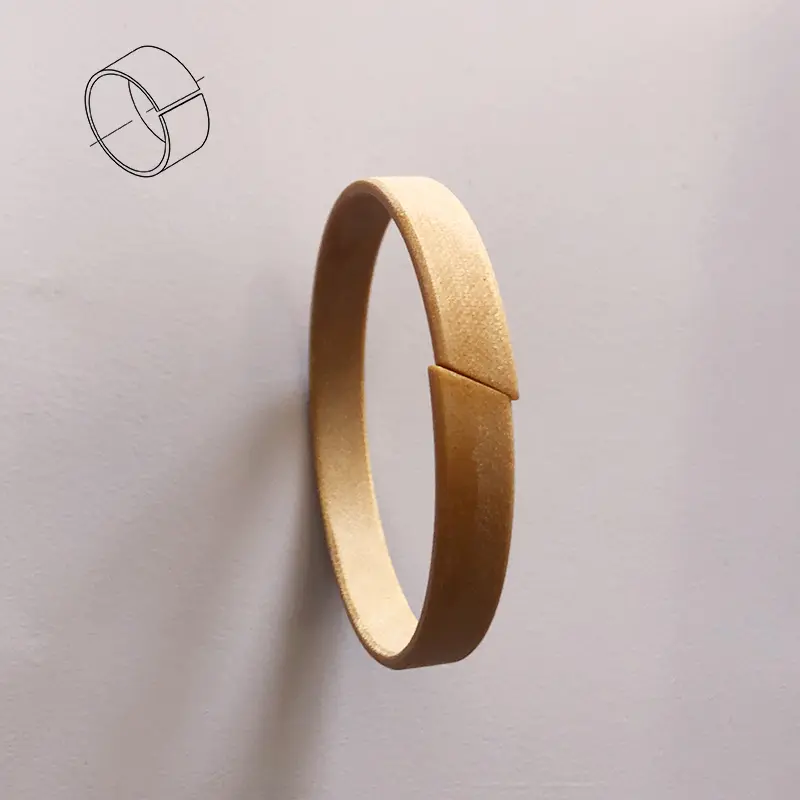

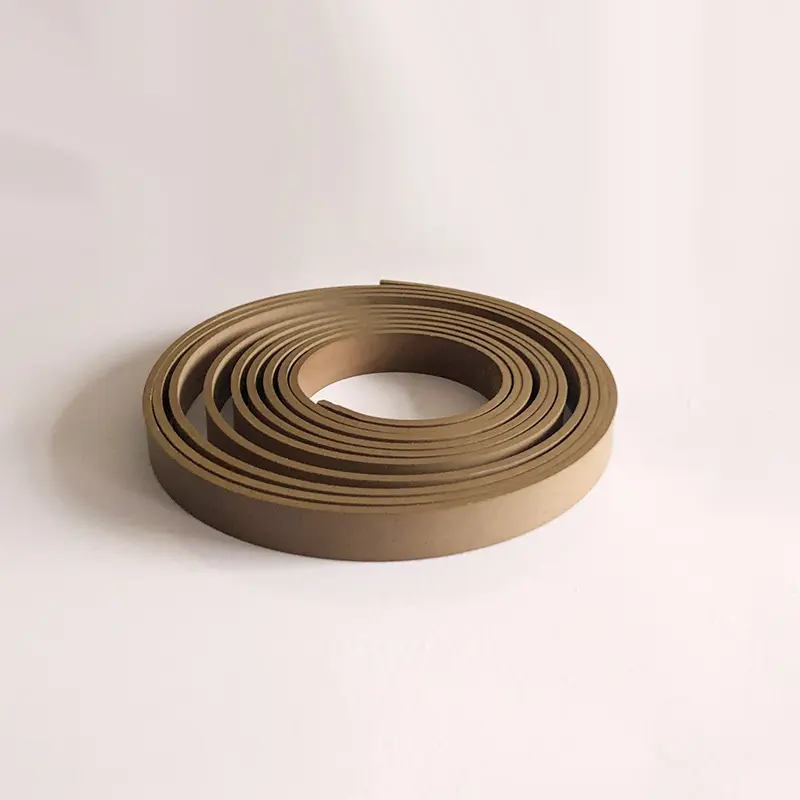

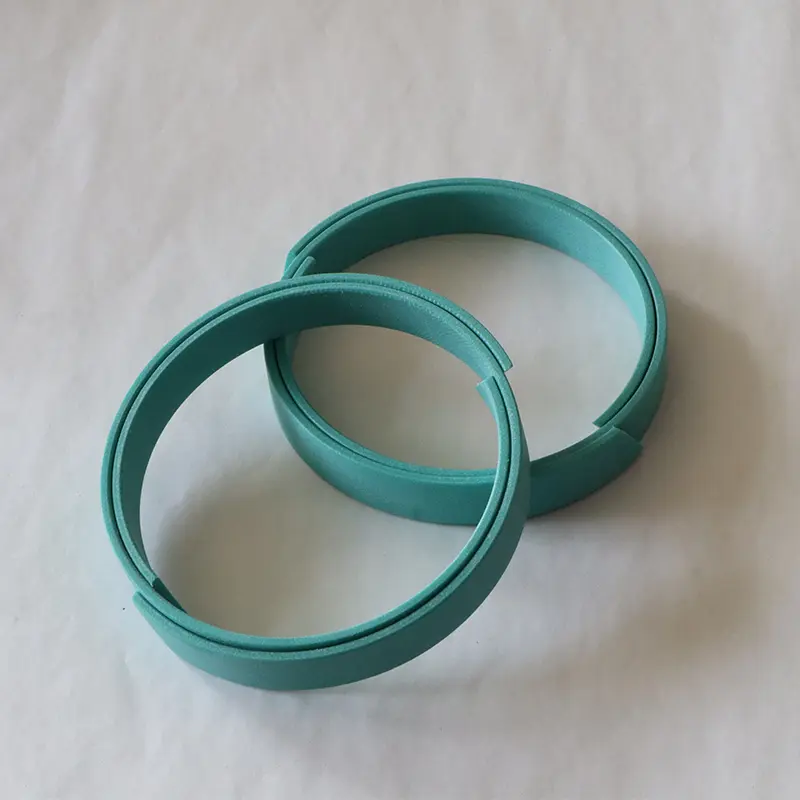

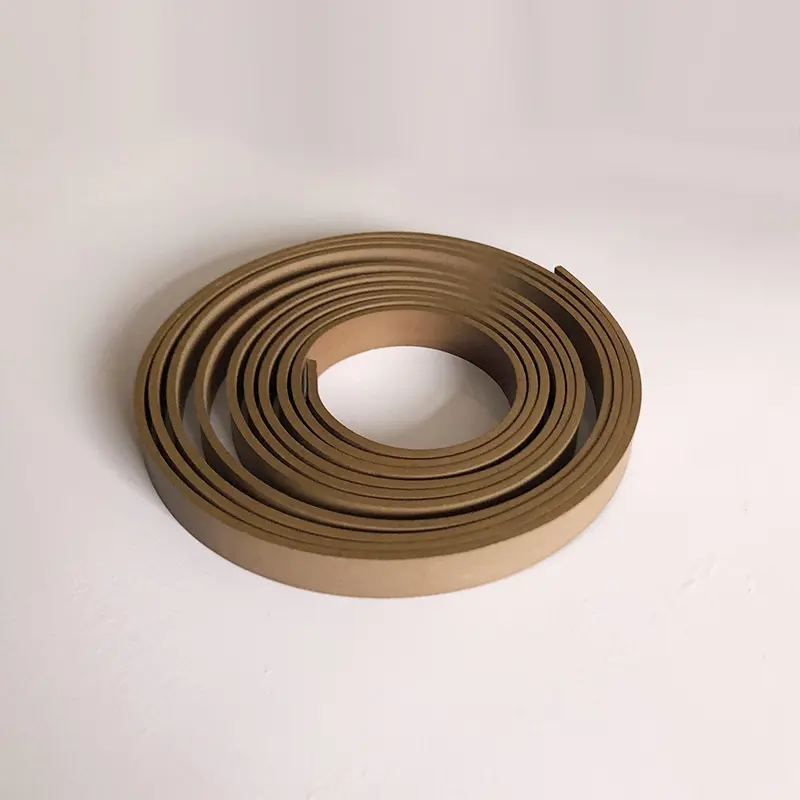

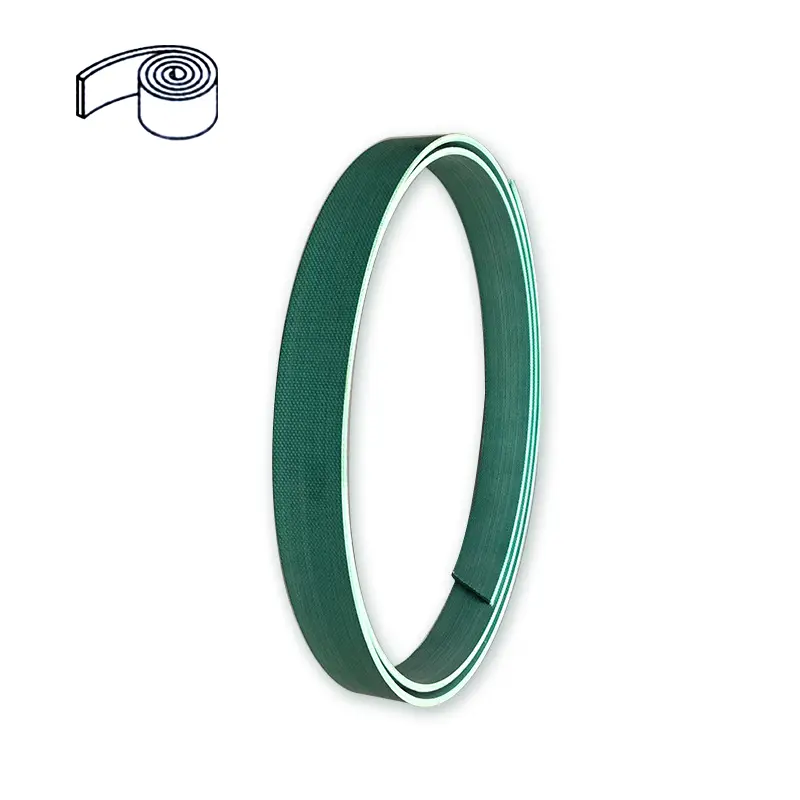

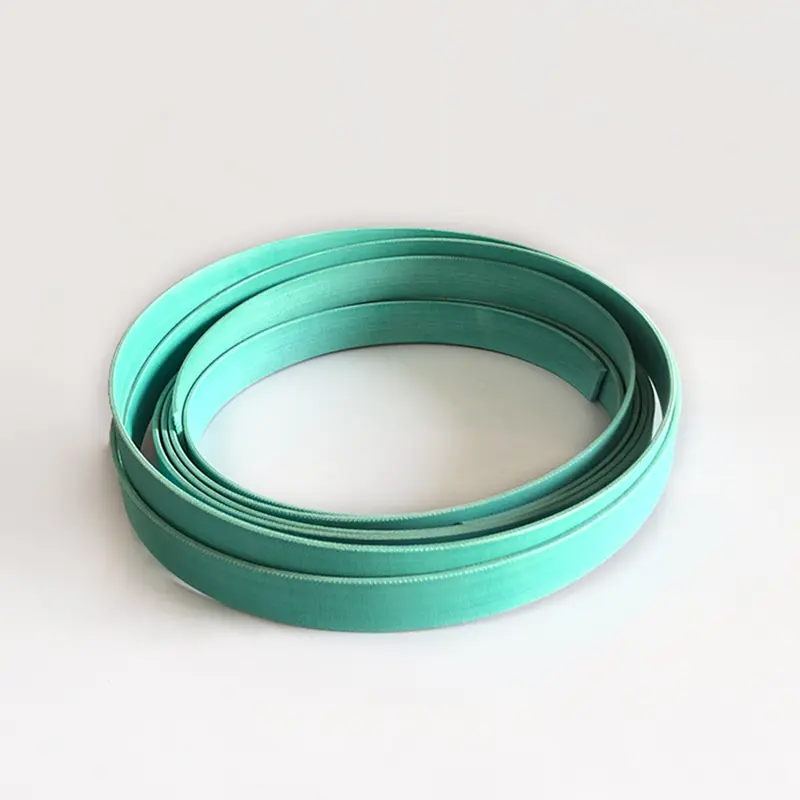

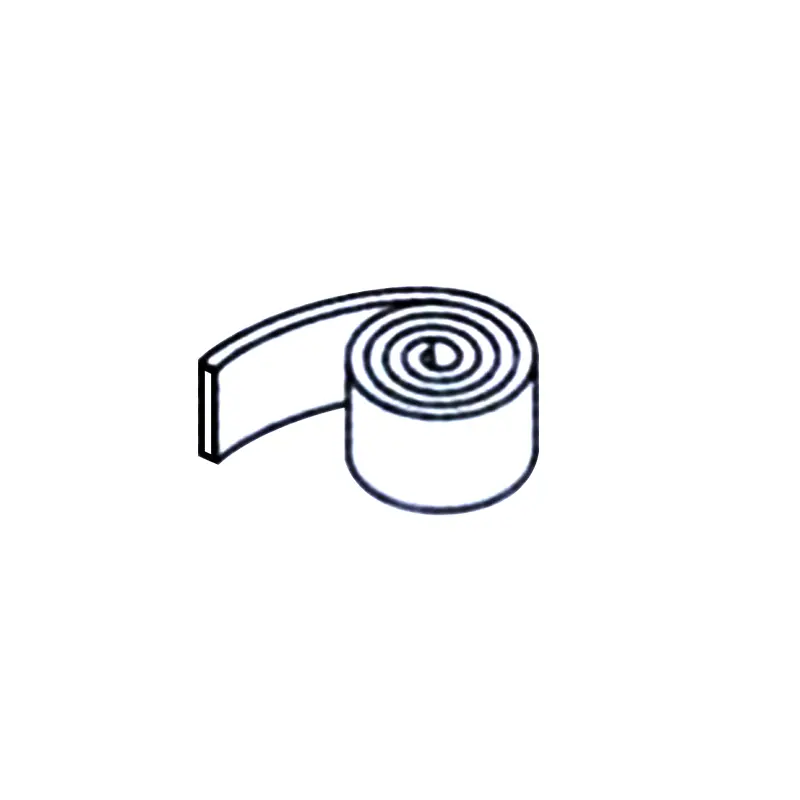

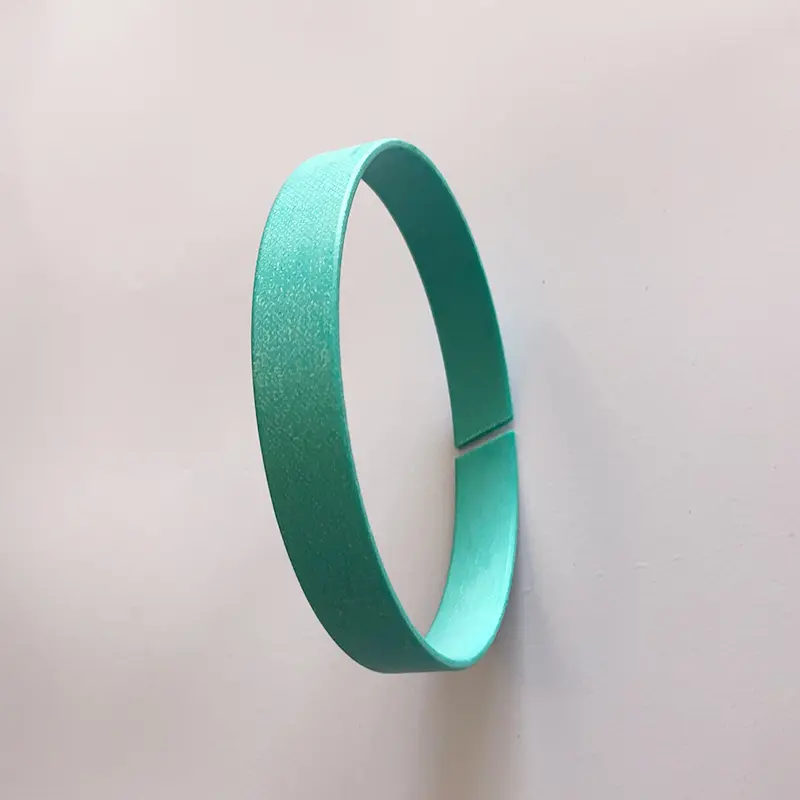

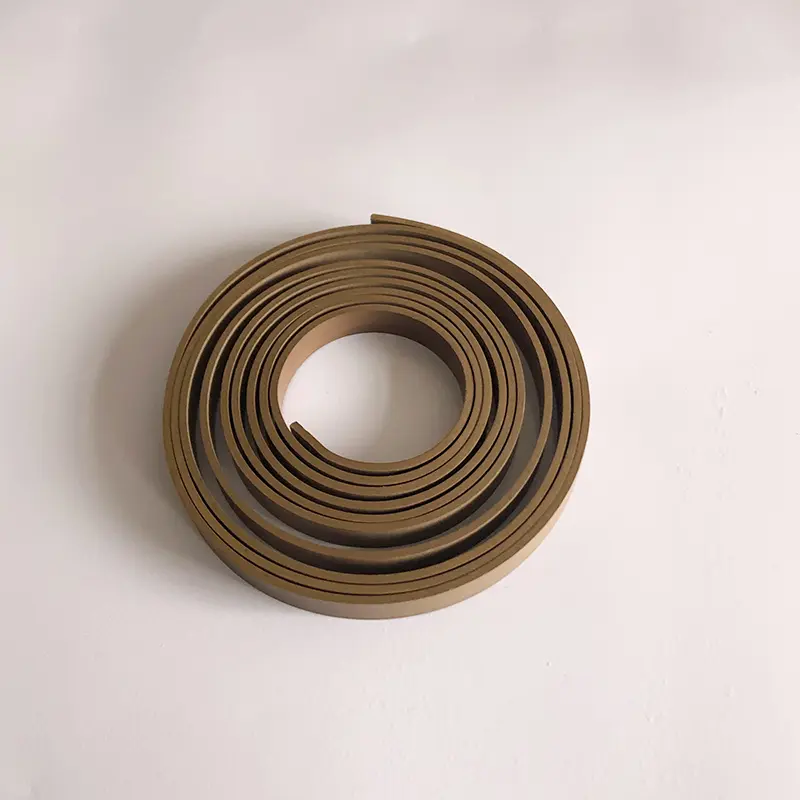

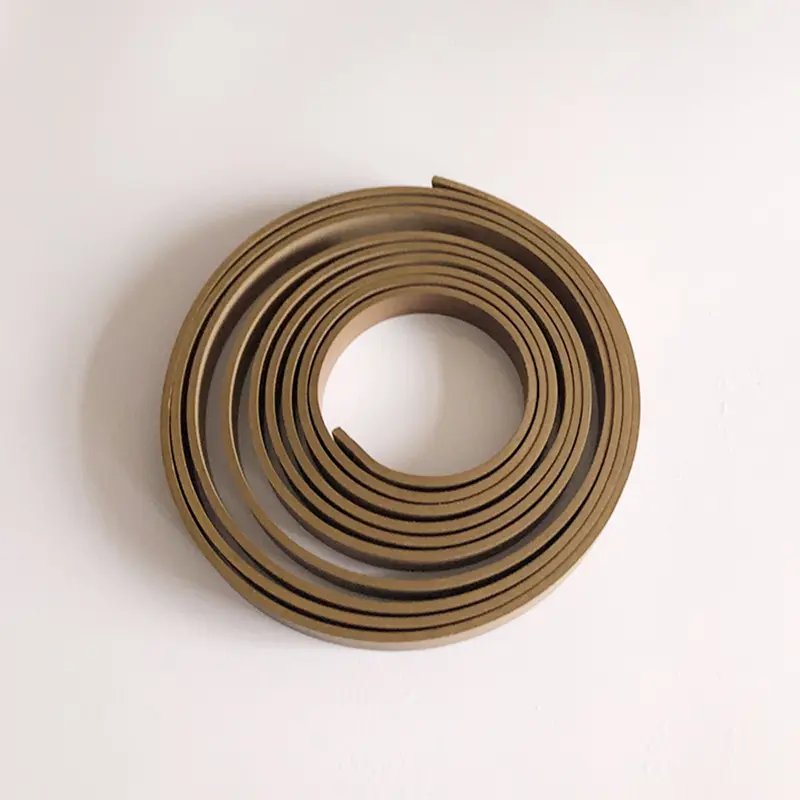

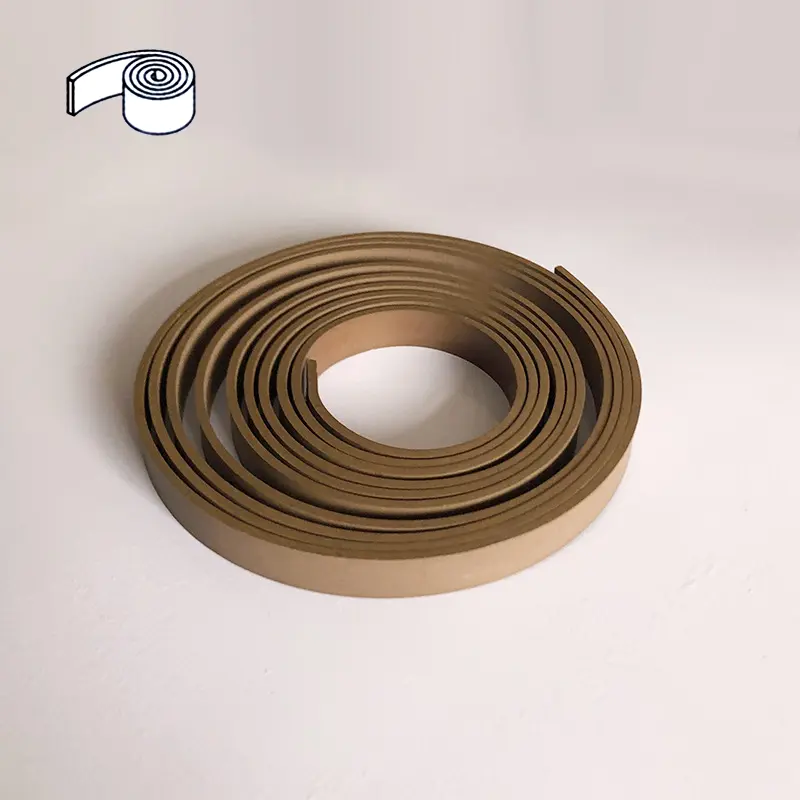

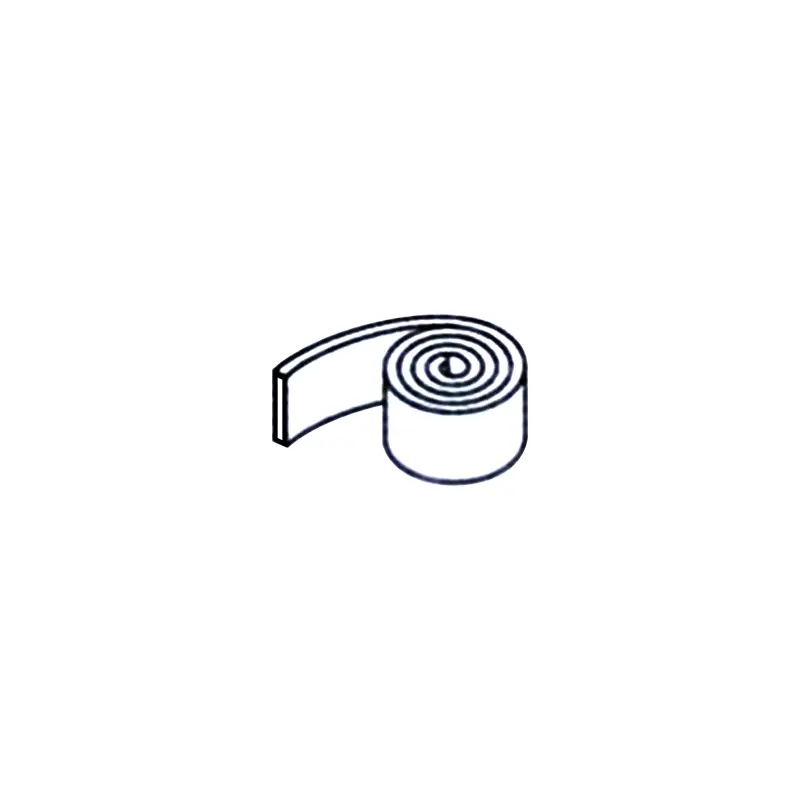

Kalbant apie kreipiamąjį diržą, RC1081 sustiprintas politetraetileno kreipiamojo diržas prideda bronzinius miltelius prie PTFE ir kt., Su dideliu apkrovos nešiojimu, mažu nusidėvėjimu, maža trintis ir be šliaužimo savybių; „RC1082“ audinių rengiamas fenolio kreipiamojo diržas priima fenolio audinių stiprintą medžiagą, o jos radialinė apkrovos talpa yra geresnė nei PTFE kreipiamojo diržo. Abu tiekiami ritiniuose, kuriuos lengva supjaustyti ir montuoti, ir gali išvengti metalinio kontakto. RCS ir RCT kreipiamieji žiedai yra naudojami atitinkamai stūmokliui ir stūmokliui.

Atsparūs nusidėvėjimai turi funkciją tiksliai nukreipti stūmoklio ar stūmoklio strypą hidrauliniame cilindre ir sugerianti radialinę jėgą, kuri gali užkirsti kelią metalo kontaktui. Palyginti su metaliniais nusidėvėjimo žiedais, nemetaliniai nusidėvėjimo žiedai turi atsparumo susidėvėjimui pranašumus, vengia kontakto su metalu, slopina vibraciją, leidžia didesnį radialinį klirensą, paprastus griovelius ir lengvą montavimą bei mažas priežiūros išlaidas. Jie yra plačiai naudojami. Tarp jų yra audinių sustiprintų fenolio ir PTFE kreipiamųjų žiedų, kuriuos galima pjaustyti vietoje ir paruošti naudoti.

Kalbant apie kreipiamosiomis rankovėmis, stūmokliniams strypams naudojamas GFAI, su atraminėmis, nukreiptomis ir dulkėms atspariomis funkcijomis; GFI taip pat naudojamas stūmokliniams strypams, vaidinant atraminį ir pagrindinį vaidmenį; GFA naudojamas stūmokliams, teikiant atraminį ir vadovaujantį. Šie produktai padeda hidrauliniams balionams veikti stabiliai visais aspektais.

Produkto funkcijos ir programos:

Užsakymo pavyzdys:

„PTFE“ vadovo juostos užsakymo pavyzdys RC1081-9.7x2.5

Fenolio audinio vadovo juostos užsakymo pavyzdys RC1082-9.7x2.5

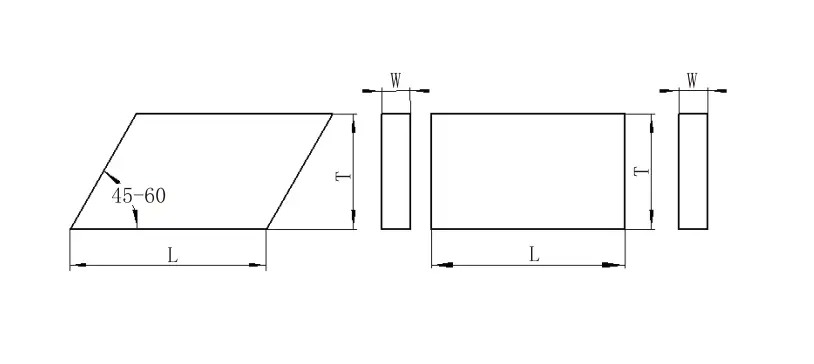

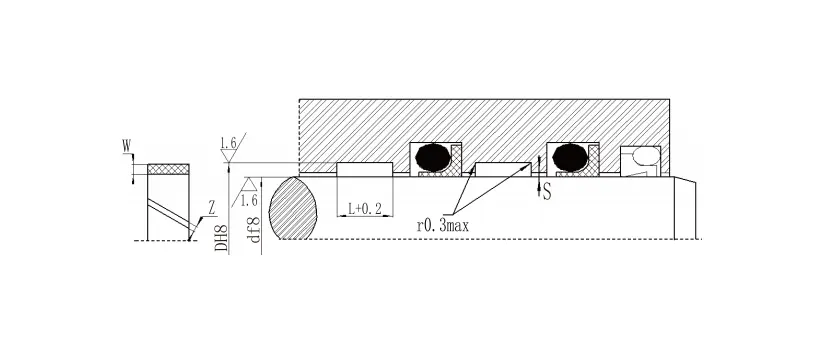

Pjovimo ilgio skaičiavimas

Velenui: L = 3,1 (D+W) skylės: L = 3,1 (D-W)

L --- žiedo ilgis D --- veleno skersmuo D --- Skylės skersmuo W --- ŽINO STORIS Z --- Iškirpti prošvaisa

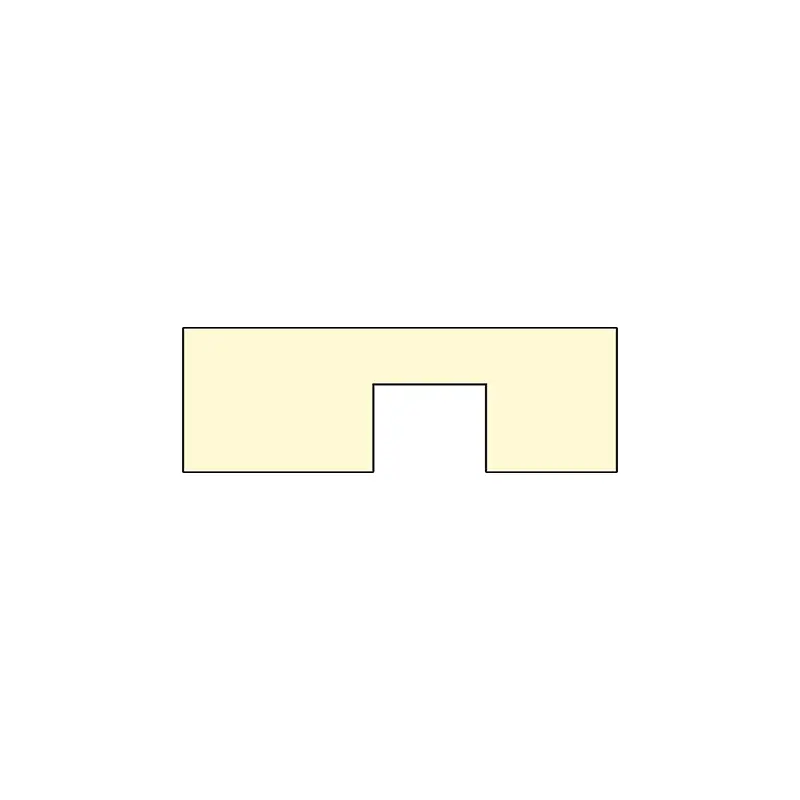

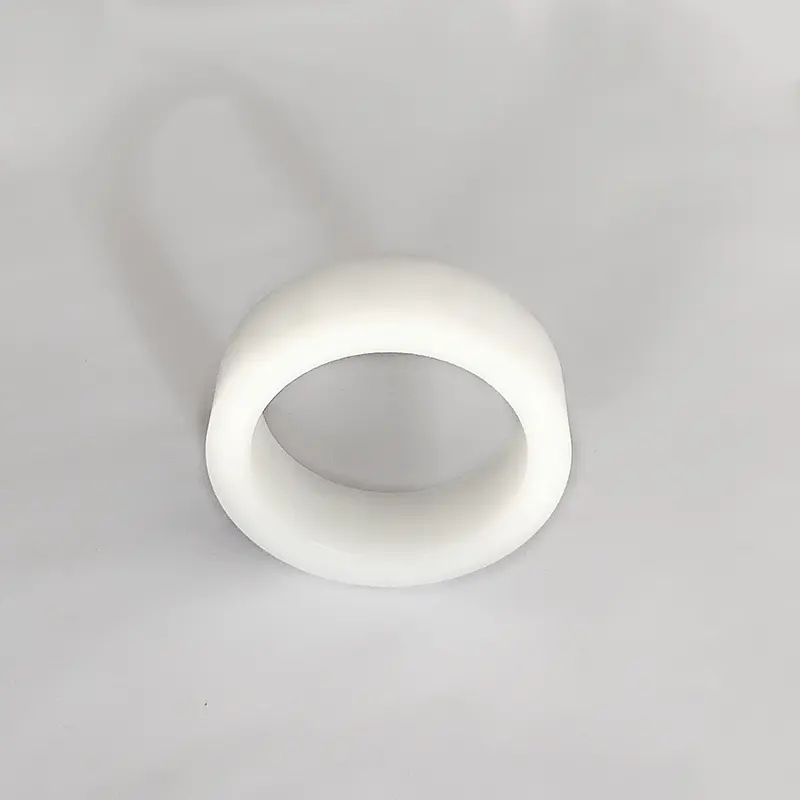

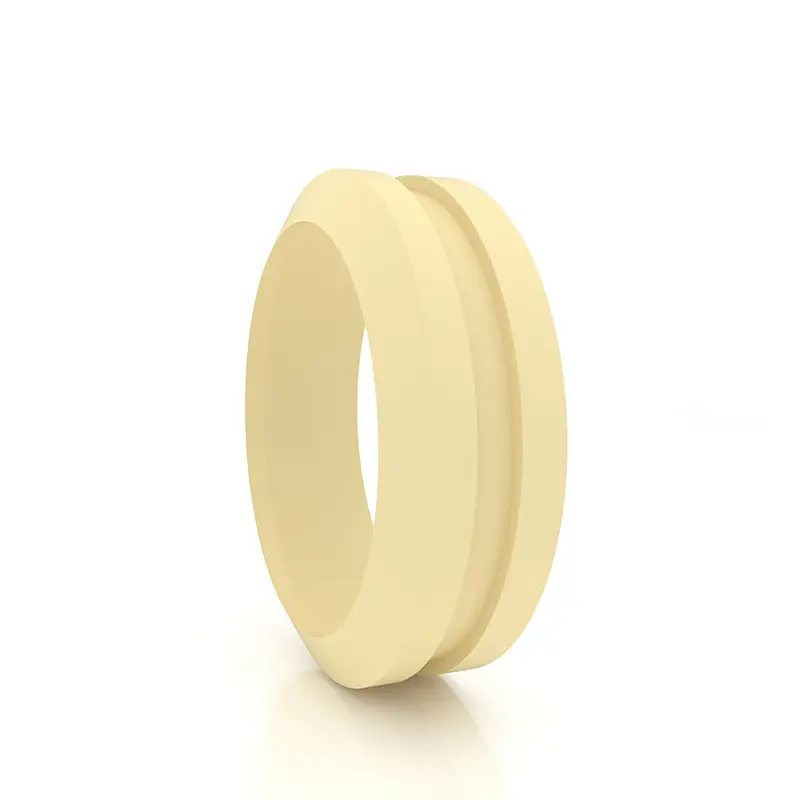

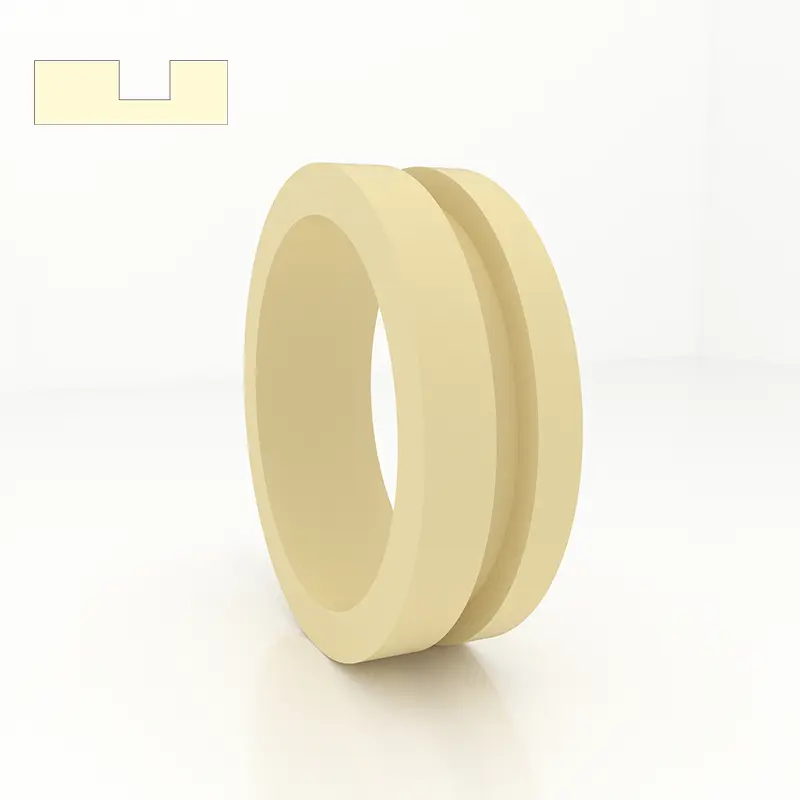

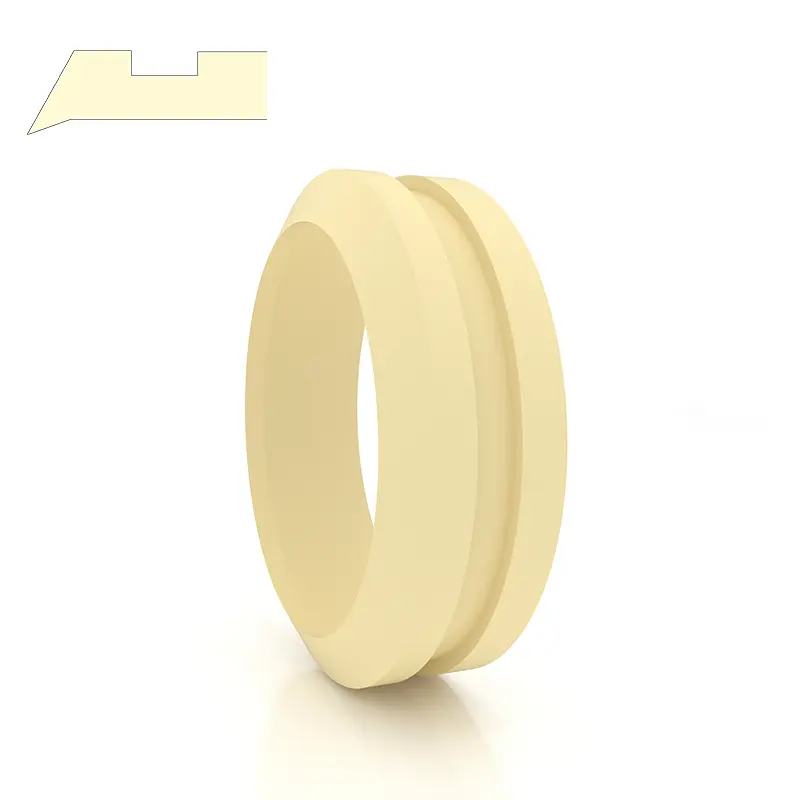

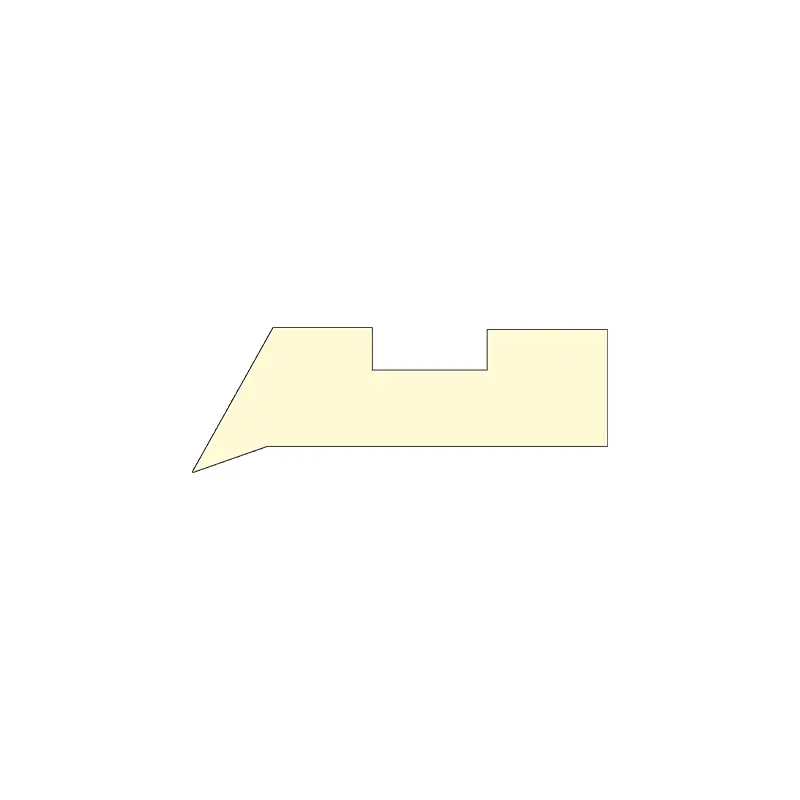

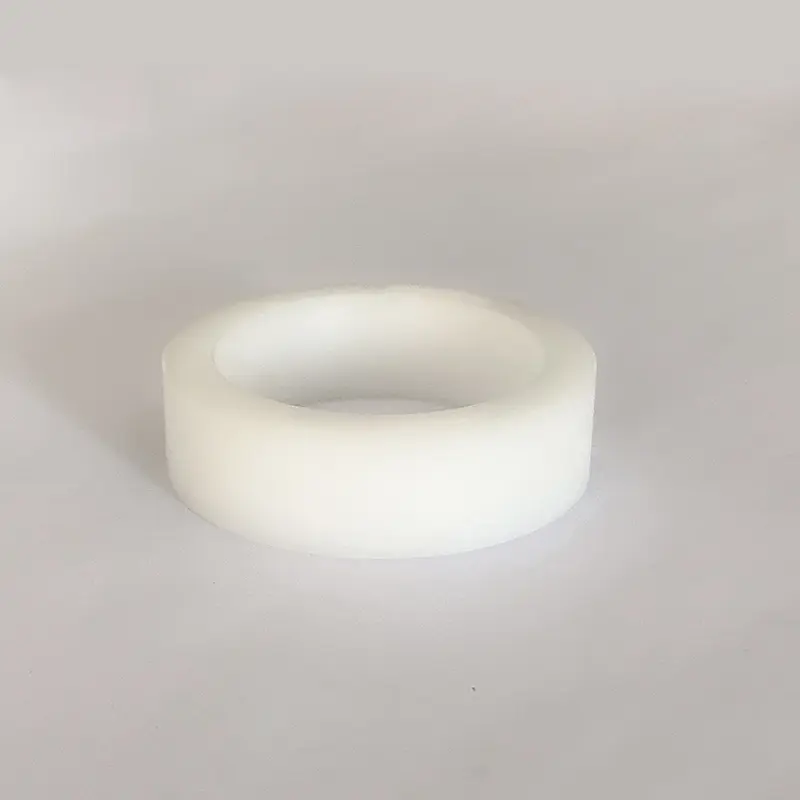

GFAI kreipiamasis rankovių

1. Našumas ir naudojimas: GFAI kreipiamasis rankovė yra „Stūmoklinio strypo“ kreipiamoji rankovė, palaikanti ir vadovaujančią stūmoklio strypui ir turinčiam dulkių atsparią funkciją.

2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.

3. Darbo sąlygos: Darbinė temperatūra: -55 ～+225 ℃ (PTFE naudojama virš 120 ℃).

4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Fai“ seriją „Hunger Company“.

5. Žodžio ir užsakymo metodas: GFAI nurodyta rankinė

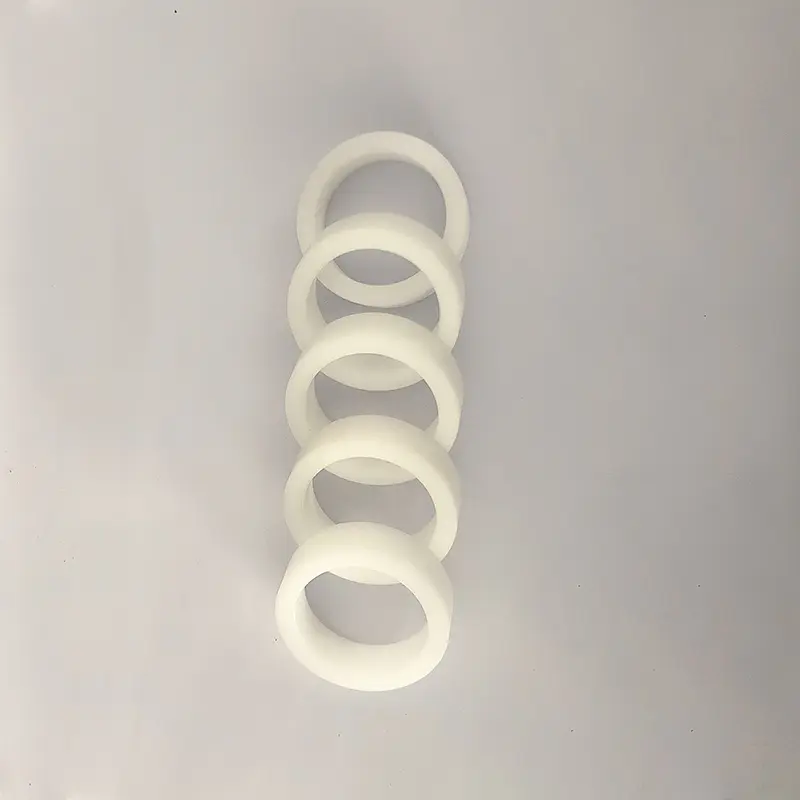

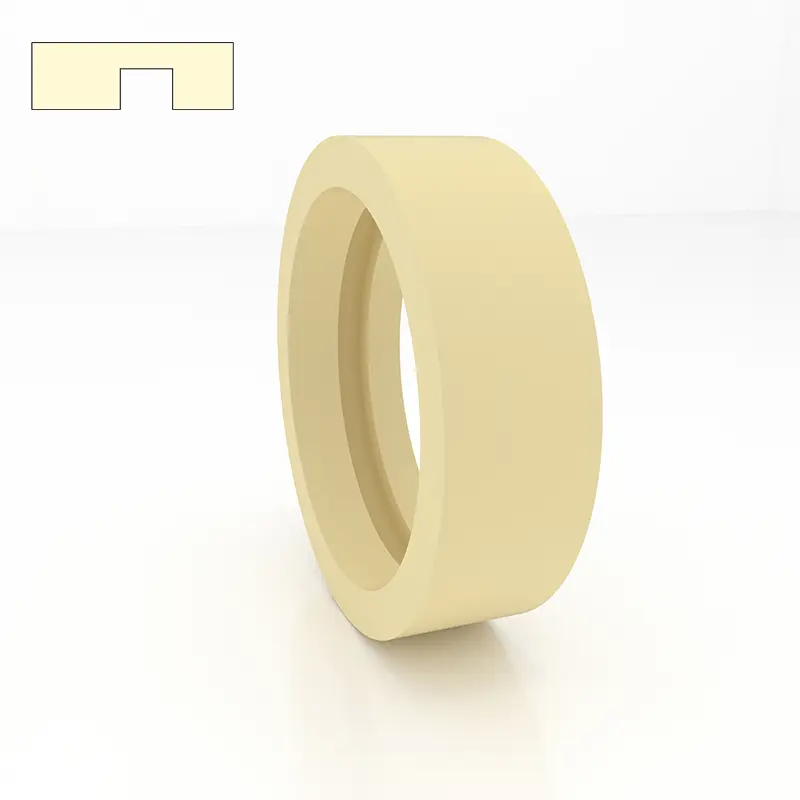

GFI kreipiamosios rankovės

1. Našumas ir naudojimas: GFI kreipiamasis rankovė yra kreipiamoji rankovė, skirta stūmoklio strypui, kuris palaiko ir nukreipia stūmoklio strypą.

2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.

3. Darbo sąlygos: Darbinė temperatūra: -55 ~+255 ℃ (PTFE naudojama virš 120 ℃)

4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Hunger's Fi“ serijoje.

5. Žodžio ir užsakymo metodas: GFI nukreipta rankena yra pažymėta užsakymo numeriu, pavyzdys: GFI-0360PA

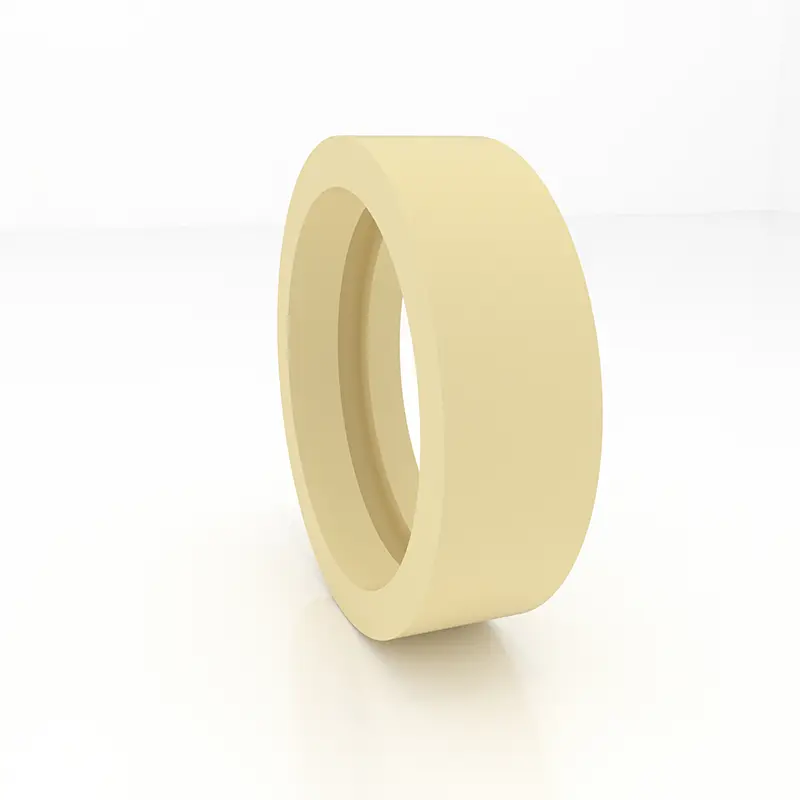

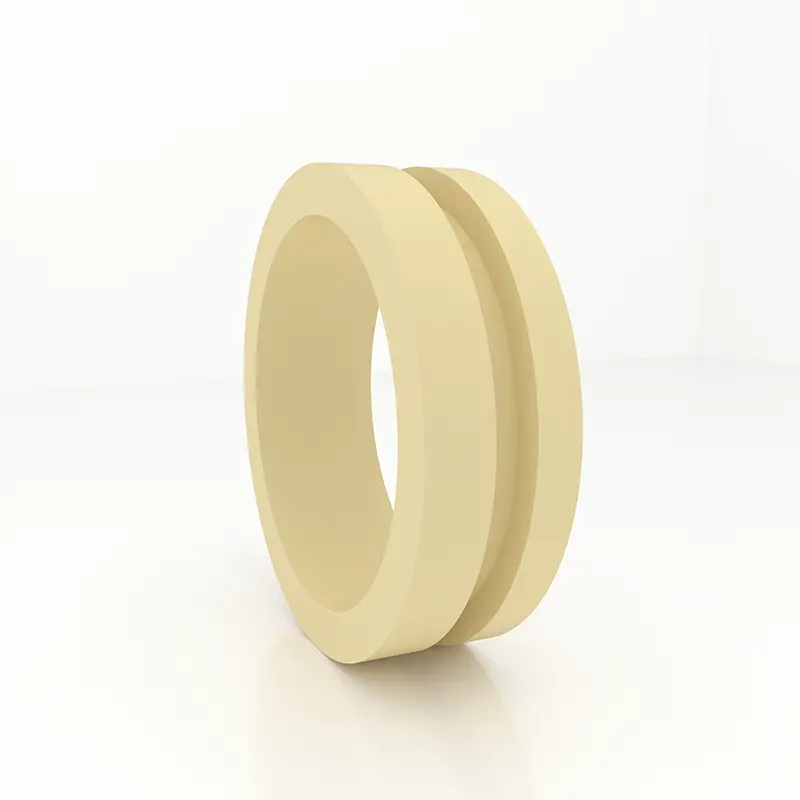

GFA kreipiamosios rankovės

1. Našumas ir naudojimas: GFA kreipiamasis į rankovę yra nukreipta stūmoklinė rankovė, palaikanti ir vadovaujančią stūmokliui.

2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.

3. Darbo sąlygos: Darbinė temperatūra: -55 ~+255 ℃ (PTFE naudojama virš 120 ℃)

4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Hunger's FA“ serijoje.

5. Žodžio ir užsakymo metodas: GFA nukreipimo rankinė yra pažymėta užsakymo numeriu, pavyzdys: GFA-0560PA

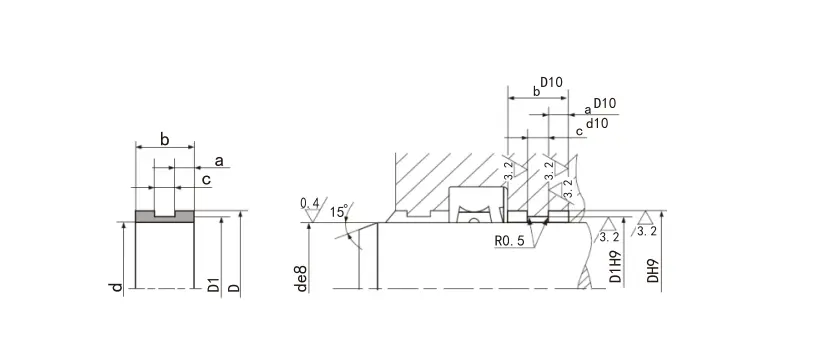

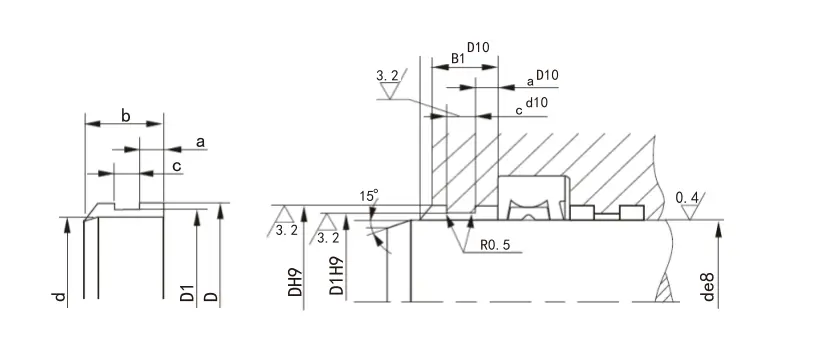

6. Struktūrinis įrenginys:

Specifikacijos:

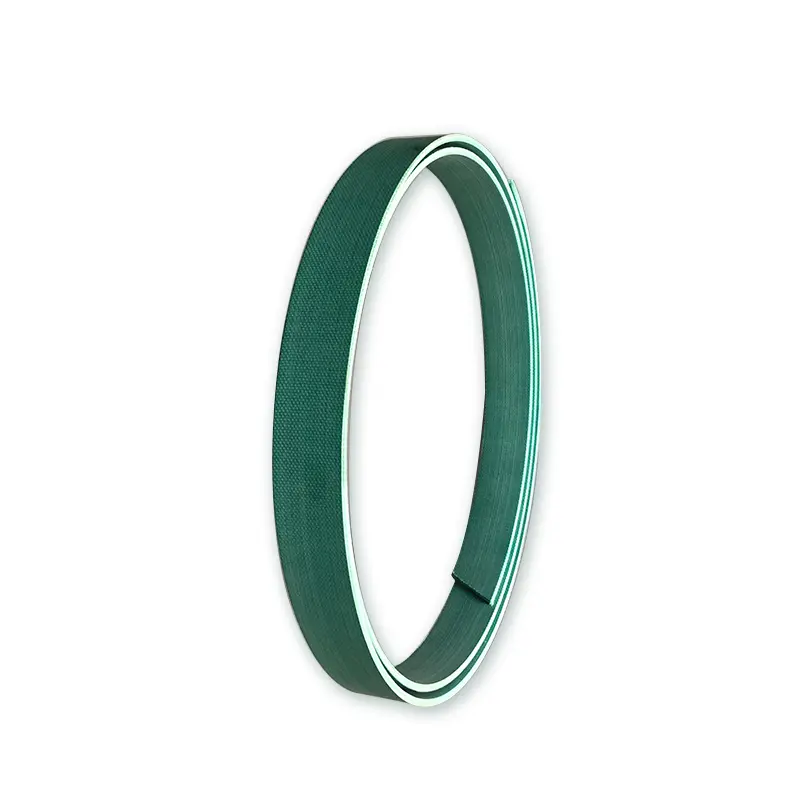

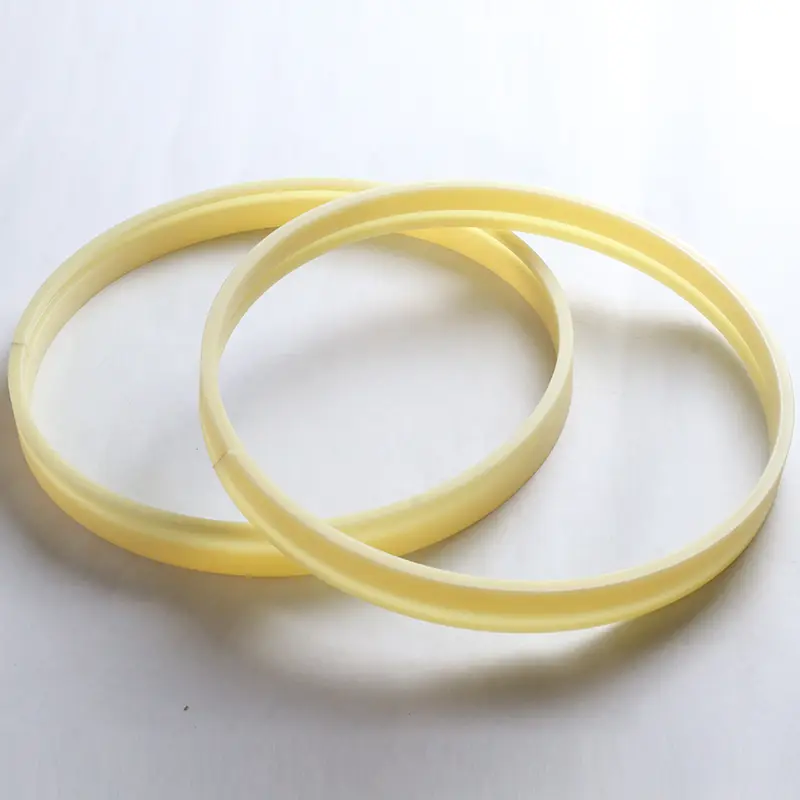

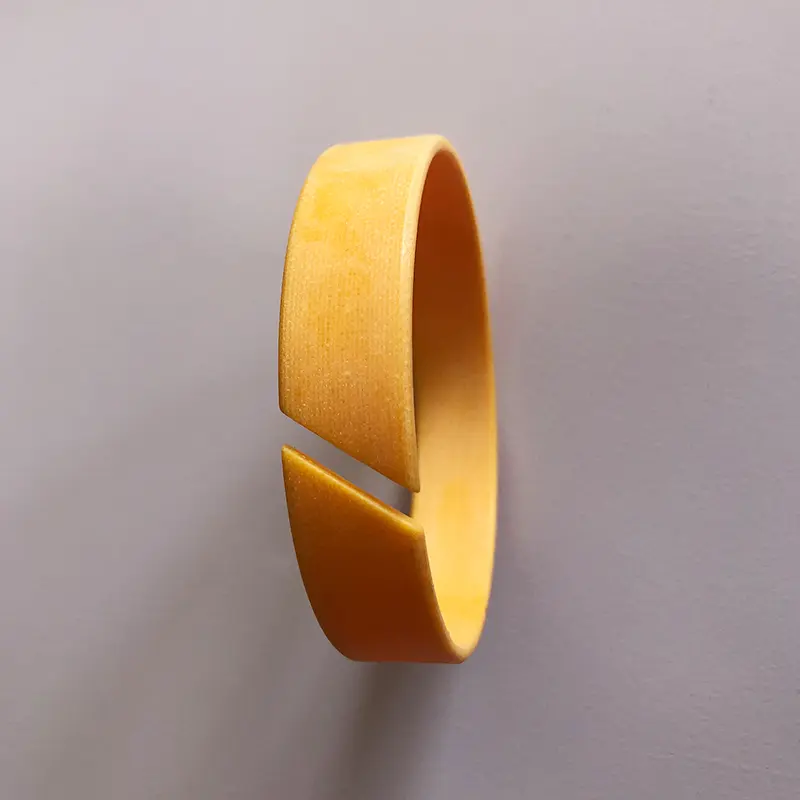

Audiniu būdu sustiprintas fenolio atraminis žiedas (diržas)

Atraminis žiedas yra svarbus pagrindinis hidraulinio cilindro komponentas. Siekdama prisitaikyti prie stumdomų žiedų kombinuotų sandariklių ir minkštųjų guolių struktūrų kūrimo pasaulyje, mūsų įmonė sėkmingai sukūrė audinių sustiprintus fenolio atraminius žiedus (diržus). Faktinio naudojimo metai parodė, kad šis produktas pasiekė arba viršijo panašių užsienio produktų kokybės lygį ir buvo plačiai giriamas vartotojų. 1–4 lentelės yra mūsų įmonės parengtų atraminių žiedų (diržų) veiklos lentelės.

1 lentelės palyginimas su mūsų palaikymo žiedo ir „Busak+Shamba“ produktų fizinėmis savybėmis palyginimas

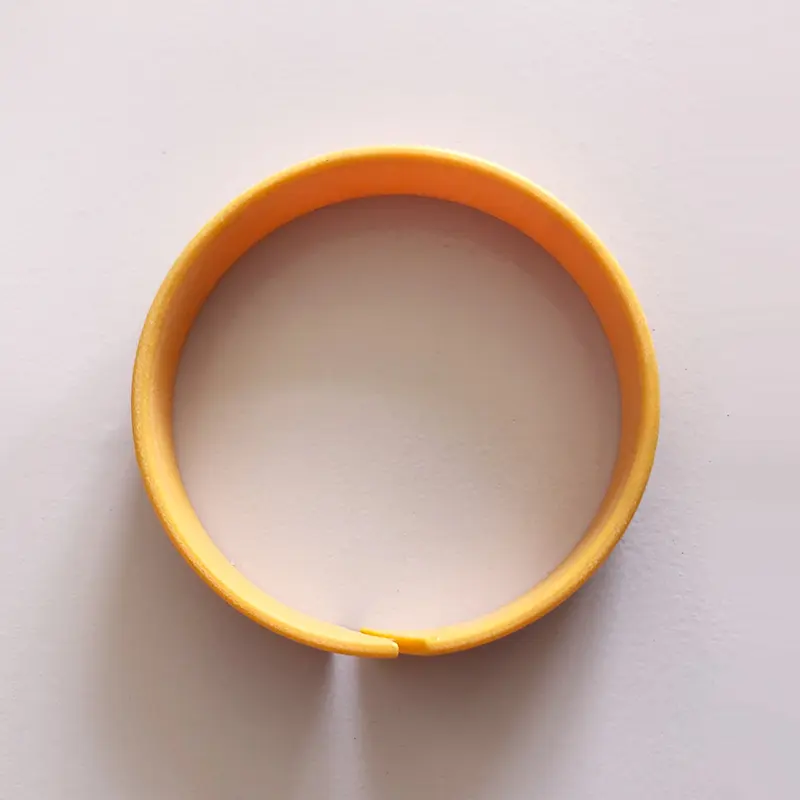

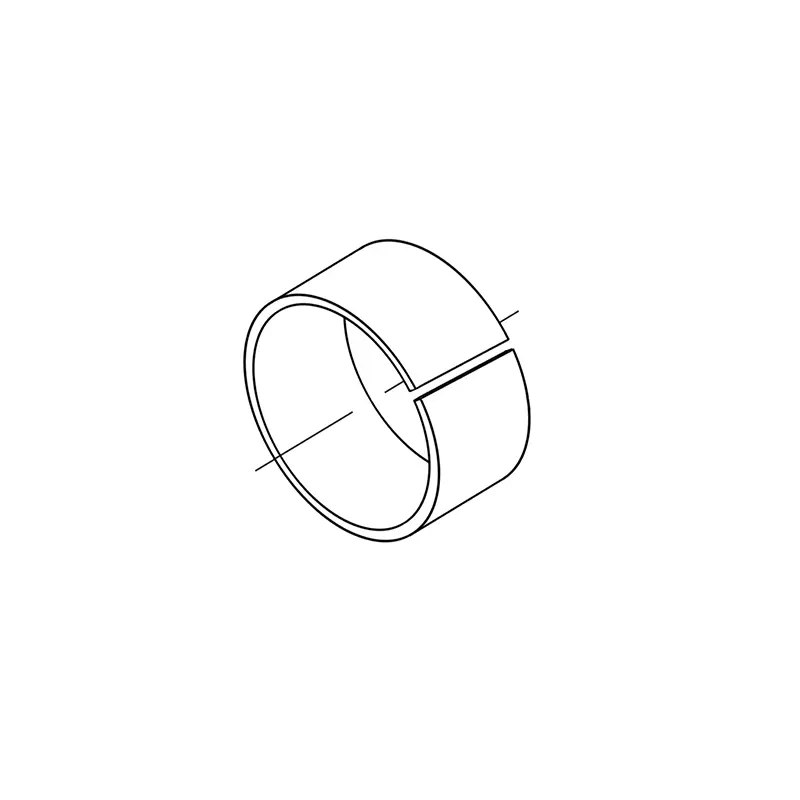

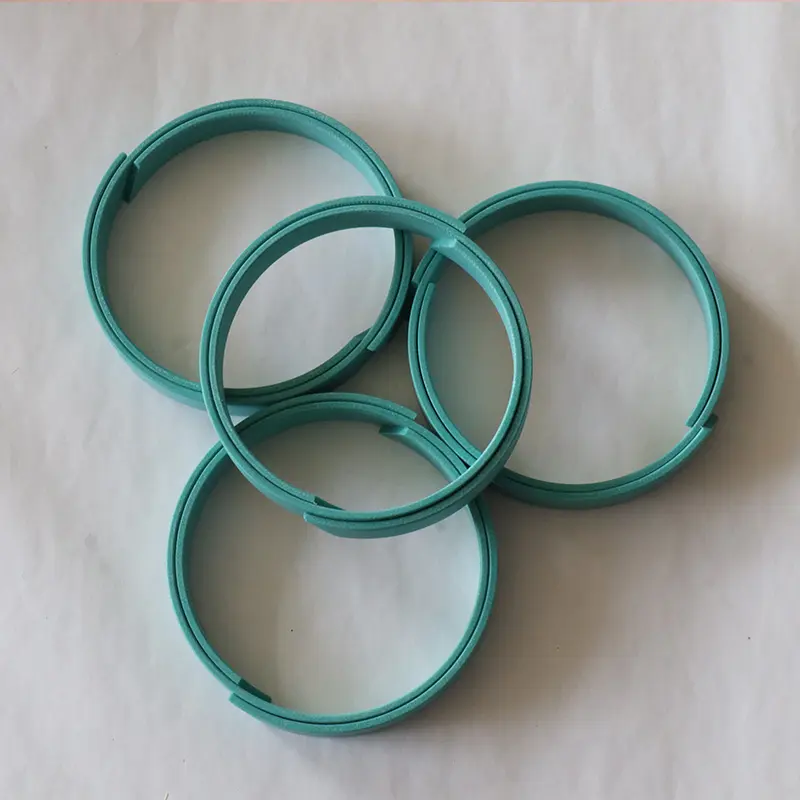

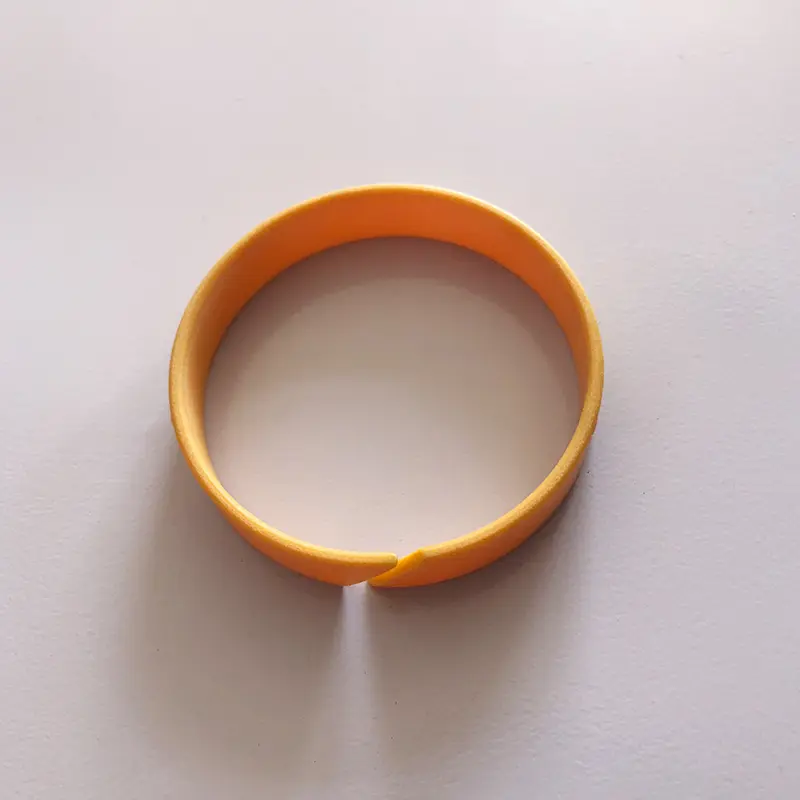

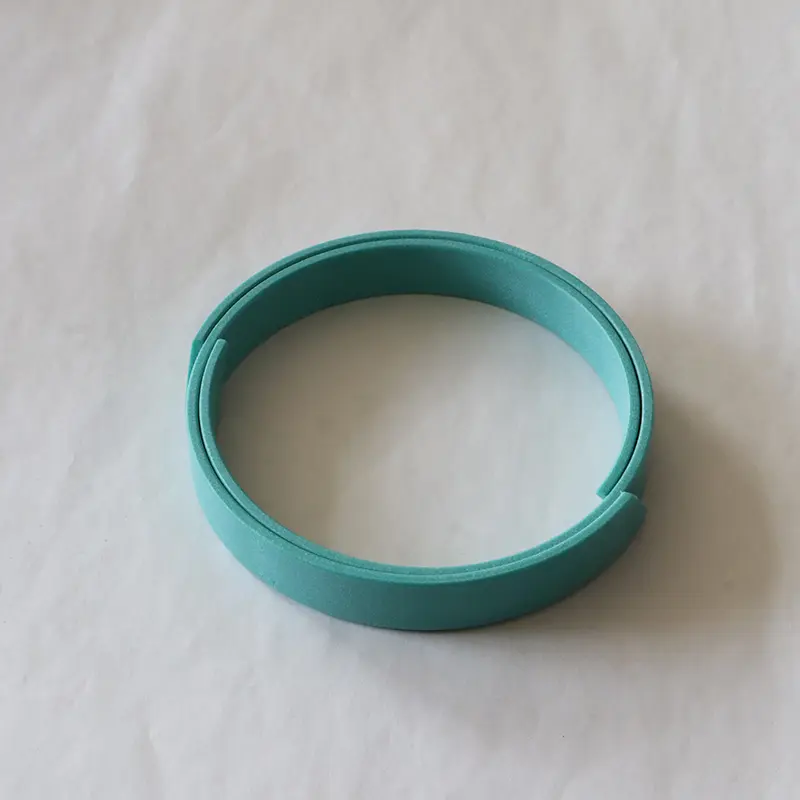

RCS nemetalinio kreipiamasis žiedas stūmoklio strypui

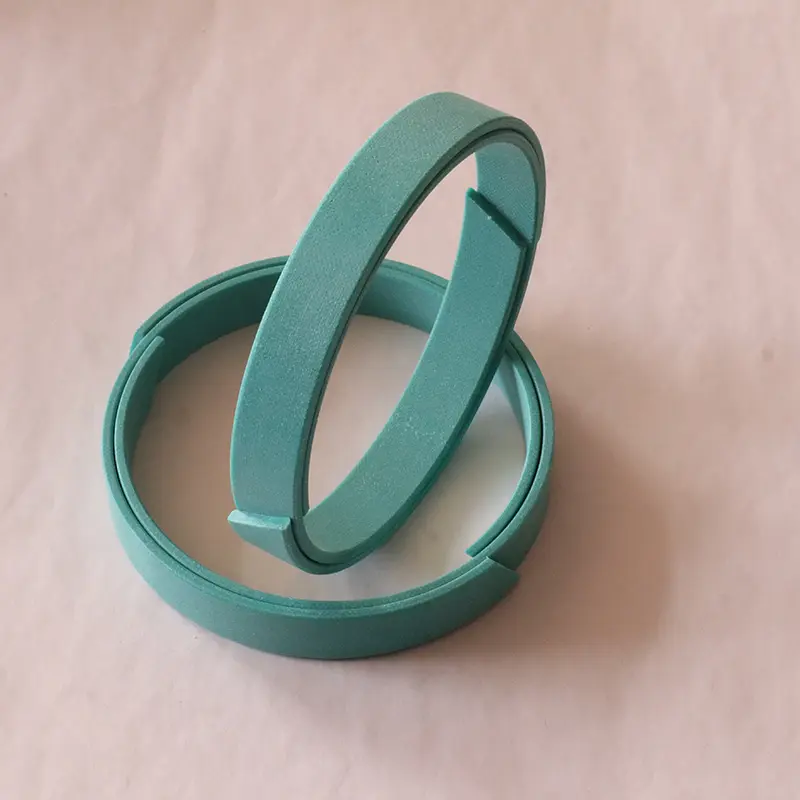

RCT nemetalinio kreipiamojo žiedo stūmokliui

Stūmoklio ar stūmoklio strypui, einančiam hidrauliniame cilindre, susidėvėjimo žiedas turi tikslų nukreiptą efektą ir gali absorbuoti radialines jėgas. Tuo pačiu metu susidėvėjimo žiedas gali užkirsti kelią stumdomų dalių kontaktinėms kontaktinėms dalims hidrauliniame cilindre. Palyginti su metaliniais nusidėvėjimo žiedais, nemetaliniai nusidėvėjimo žiedai turi daug pranašumų. Tarp jų audiniuose sustiprintos fenolio ir PTFE kreipiamųjų žiedų galima įsigyti pjaustymo vietoje ir paruošti naudoti.

1. Geras atsparumas dėvėjimams

2. Venkite kontakto su metalu iki metalo

3. Gali slopinti mechaninę vibraciją

4. Dėl susidėvėjus

5. Griovelis yra paprastas ir lengvai įdiegtas

6. Mažos priežiūros išlaidos Remiantis aukščiau pateiktais pranašumais, ji yra plačiai naudojama

Medžiaga:

1. Polytetrafluoreetileno PTFE3 (Bendroji medžiaga), PTFE4 (taikoma mažo klampumo terpėms, tokioms kaip vanduo), PTFE1 (žemo trinties reikalavimai, tokie kaip pneumatika)

2. Polioksimetileno POM arba nailono PA ir jo modifikuotos medžiagos

3. Formaldehido dervos + armatūros pluošto prif

Skirtingų medžiagų apkrovos palyginimo lentelė (nuoroda)

Stūmoklio strypo kreipiamojo žiedo specifikacijos serija
