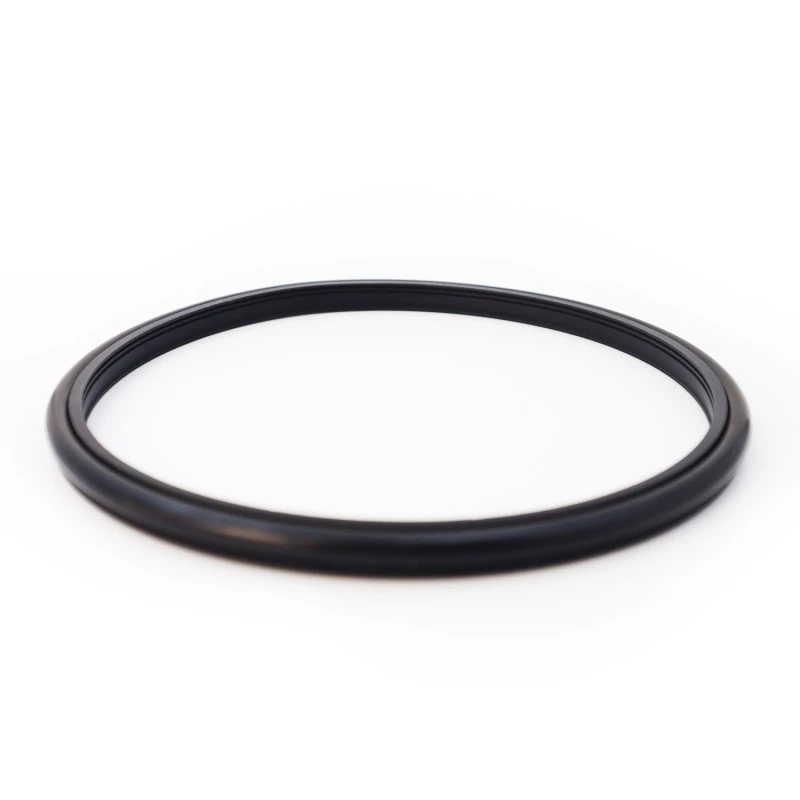

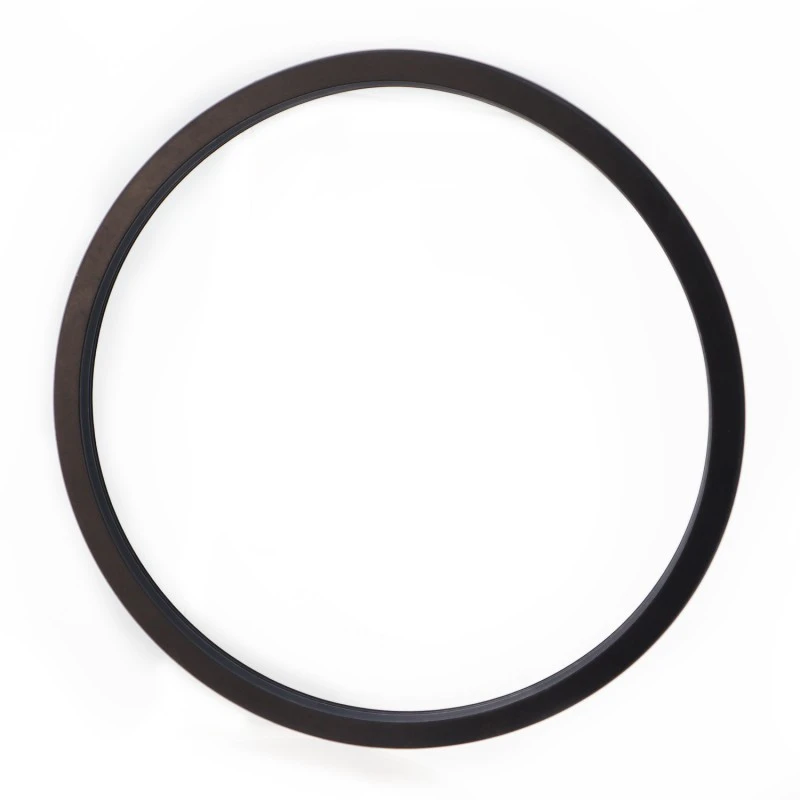

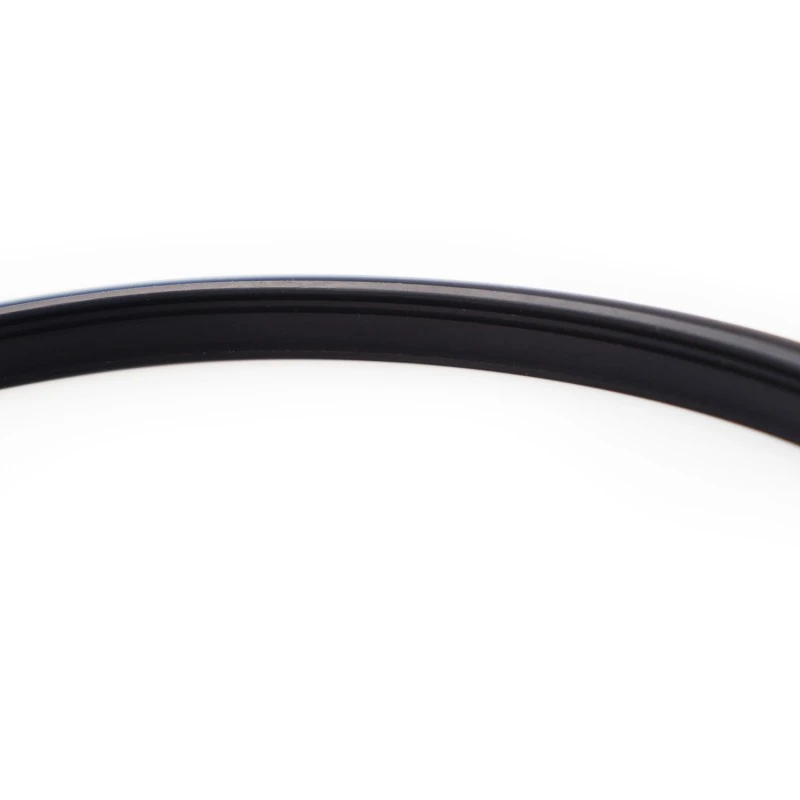

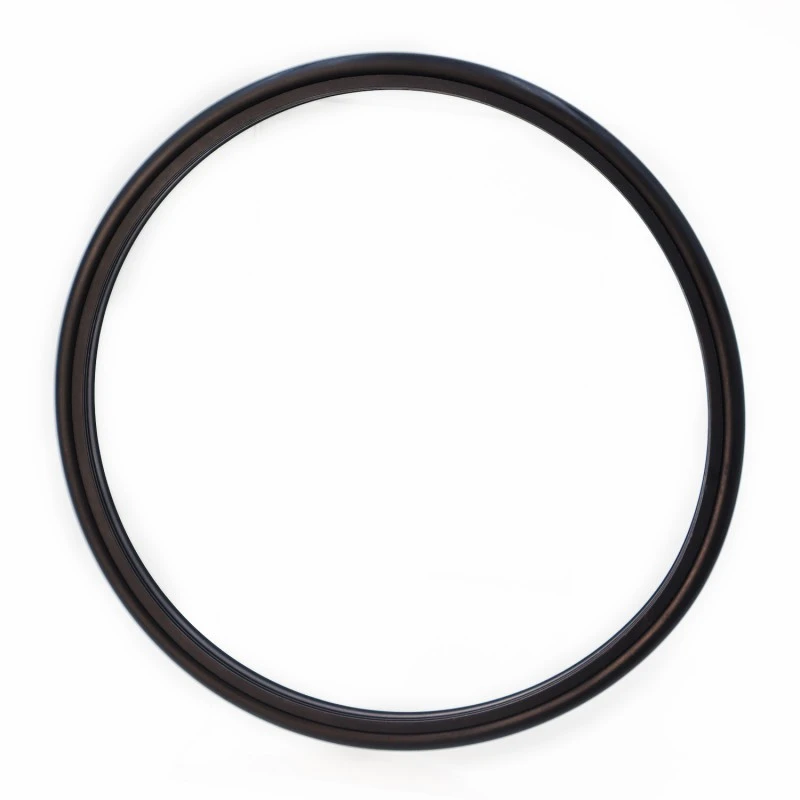

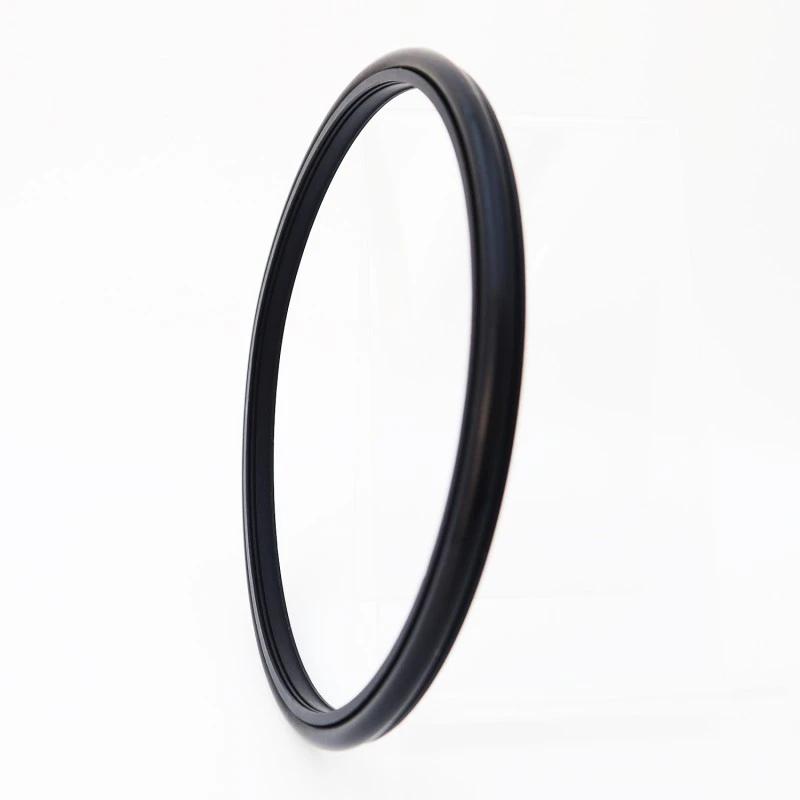

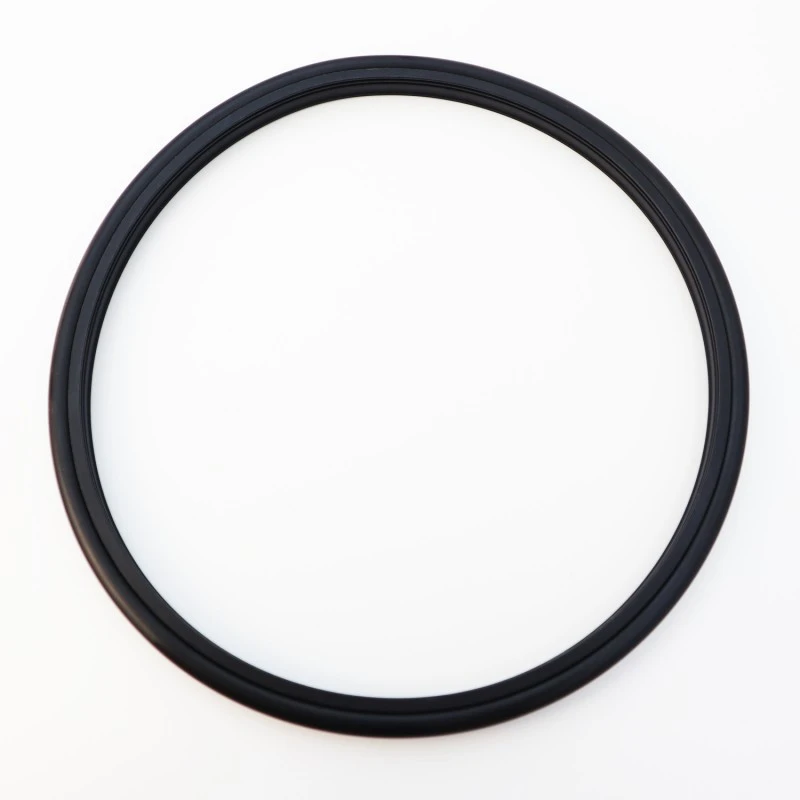

Veleno sandariklis aukšto slėgio cemento srutoms: ilga eksploatavimo trukmė, maža trintis, puikus sandarinimo efektyvumas, kompaktiška konstrukcija ir lengvas montavimas, naudojimas ir priežiūra. Jo speciali sandarinimo lūpa ir optimizuotas storio dizainas užtikrina gerą sandarumą net esant atšiaurioms terpėms, tokioms kaip cemento srutos. Kai naudojamas purvo pavidalo terpėms sandarinti, tarp dviejų (ar daugiau) tarpiklių rekomenduojame sutepti riebalais.
Taikomos eksploatavimo sąlygos (ribinės vertės neturėtų būti taikomos vienu metu)
|
Slėgis/MPa |
Temperatūra / °C |
Greitis / m/s |
Vidutinis |
|
|
Grįžtamasis judesys |
Sukamasis judesys |
|||
|
≤100 |
-35~+100 (su atitinkamais NBR O žiedais) |
≤6 |
≤2 |
Vanduo, purvas, žalia nafta, hidraulinė alyva, emulsija |
|
-20~+200 (su atitinkamu O žiedu FKM) |
||||
Jei naudojant gaminius kyla klausimų ar iškilusių kritinių situacijų, galite bet kada susisiekti su Ruichen. Teikiame 7 x 24 valandų techninių konsultacijų karštąją liniją skubių techninių problemų sprendimui.
Sandarinimo nutekėjimo, neįprasto nusidėvėjimo ar bet kokio veikimo sutrikimo atveju mūsų techninės pagalbos komanda nedelsdama pradės atsakymo procesą telefonu arba el. paštu. Mes galime pateikti jums preliminarų sprendimą ir sprendimus naudodami nuotolinę vaizdo diagnostiką, vaizdo analizę ir kitus metodus. Iškilus sudėtingoms problemoms, pažadame per 48 valandas pateikti preliminarią analizės ataskaitą, o prireikus išsiųsti inžinierius į svetainę, kad jie suteiktų techninę pagalbą, ir kartu su jumis ištirsime problemą, kol problema bus visiškai išspręsta.
Medžiagos pasirinkimas
1. Tinkamos sandarinimo žiedo medžiagos: R01 nitrilo butadieno kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiagos: standartinė medžiaga PTFE4, kitos pasirenkamos medžiagos yra PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ir kt.
Užsakymo pavyzdys
Užsakymo modelis RC2061-80*91.7*7.6-PTFE4-R01 Modelis - Veleno skersmuo * Griovelio skersmuo * Griovelio plotis - Medžiagos kodas

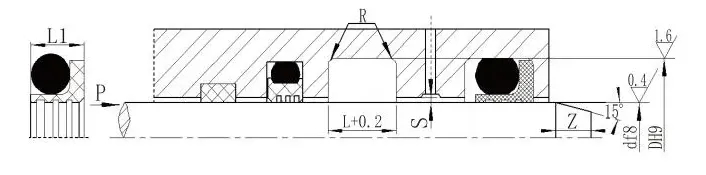

a) Atvira struktūra

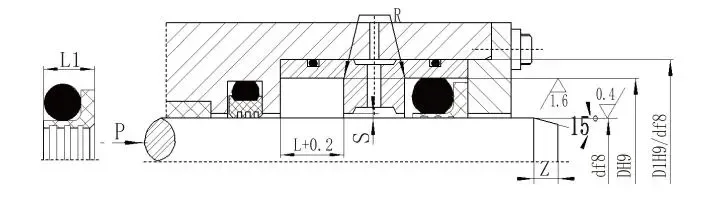

b) Uždara struktūra
Specifikacijos (galimi bet kokie nurodyto diapazono dydžiai)
|
Veleno skersmens diapazonas Standartinis tipas d f8 RC2061 |
Veleno skersmens diapazonas Sunkios apkrovos tipas d f8 RC2061-Z |
Griovelio skersmuo DH9 |
Griovelio plotis L+0,2 |
Sandarinimo plotis L1 |
Suapvalinti kampai Rmax |
Radialinis tarpas Smax |
Nusklembta Zmin |
O-žiedo vielos skersmuo |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Pastaba: 1. Jei veleno skersmuo ≤ 30 mm, rekomenduojama naudoti atvirą griovelį.
2. Kai naudojamas sukamiesiems sandarikliams, rekomenduojamas besisukančio veleno paviršiaus kietumas HRC ≥ 58.
3. Esant didesniam nei 30 MPa slėgiui, ekstruzijos tarpui rekomenduojama pritaikyti H8/8.
