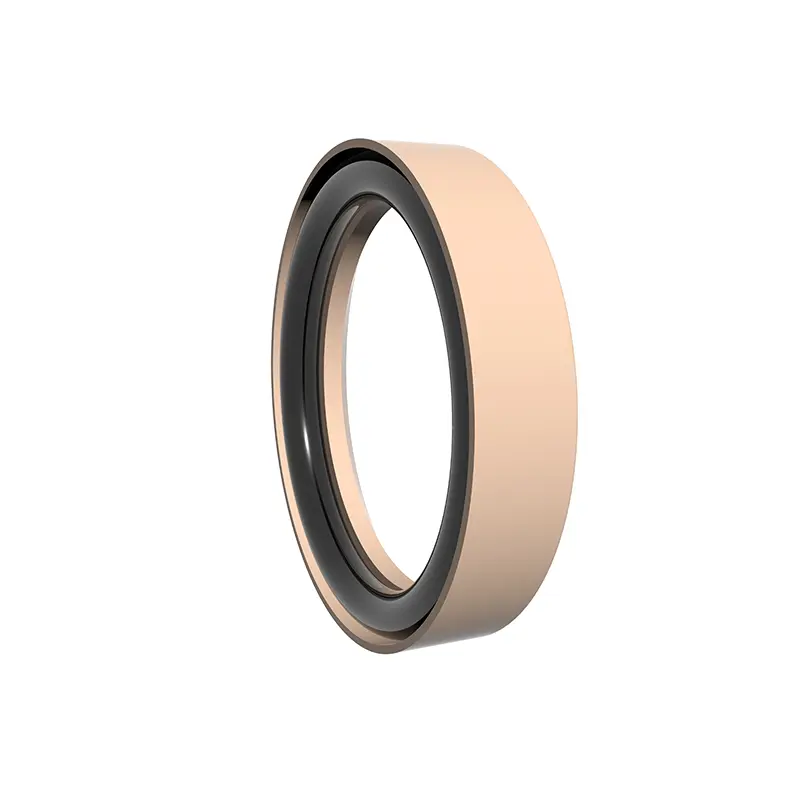

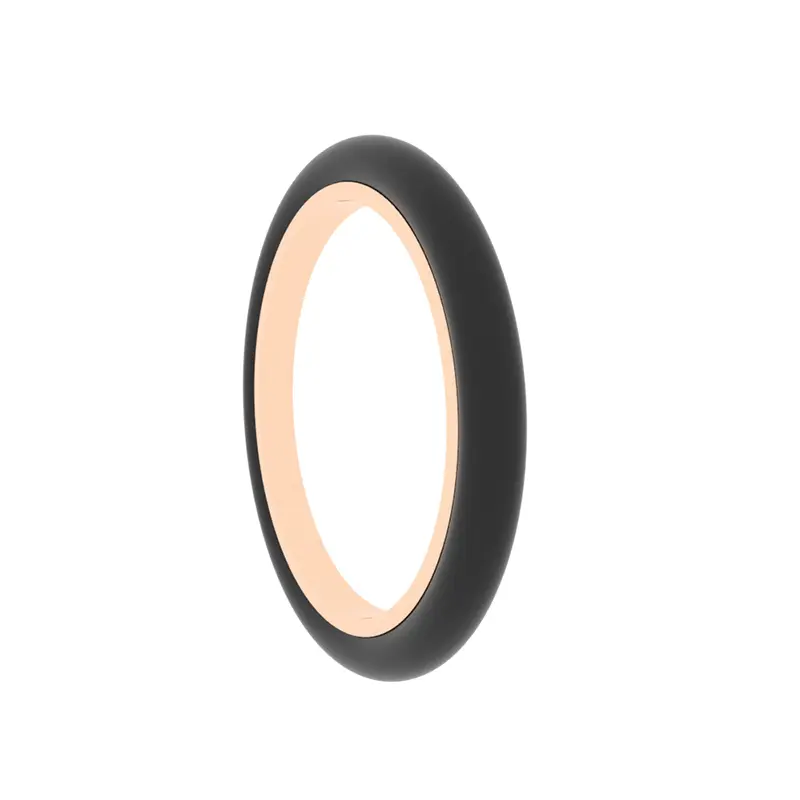

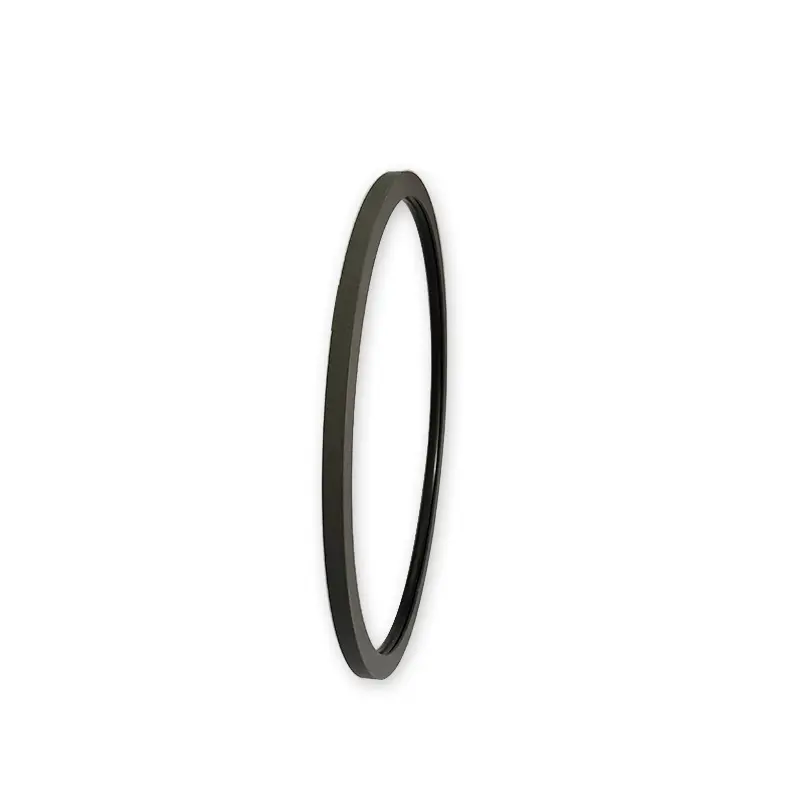

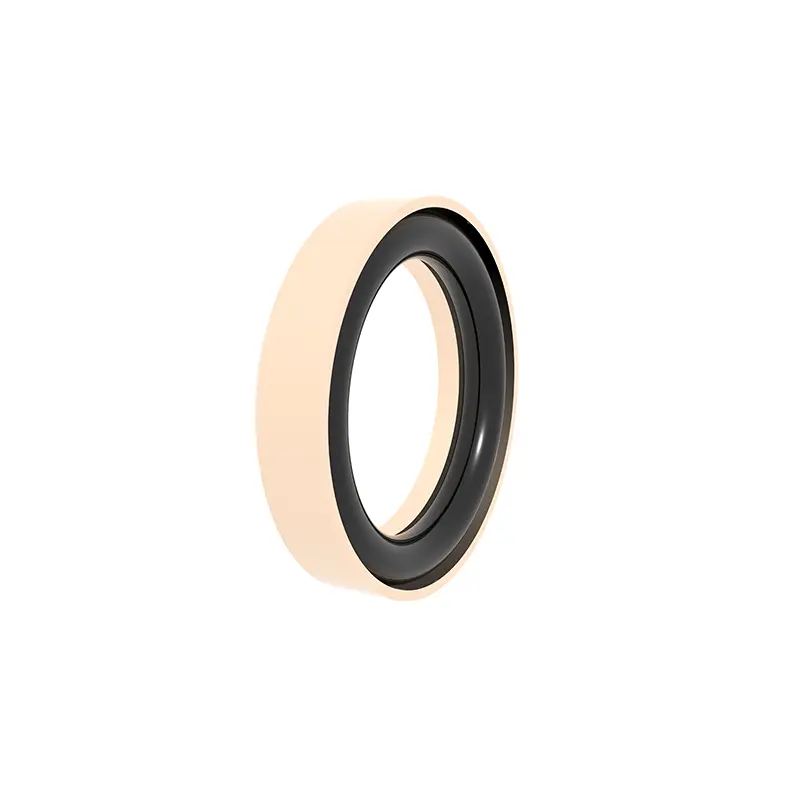

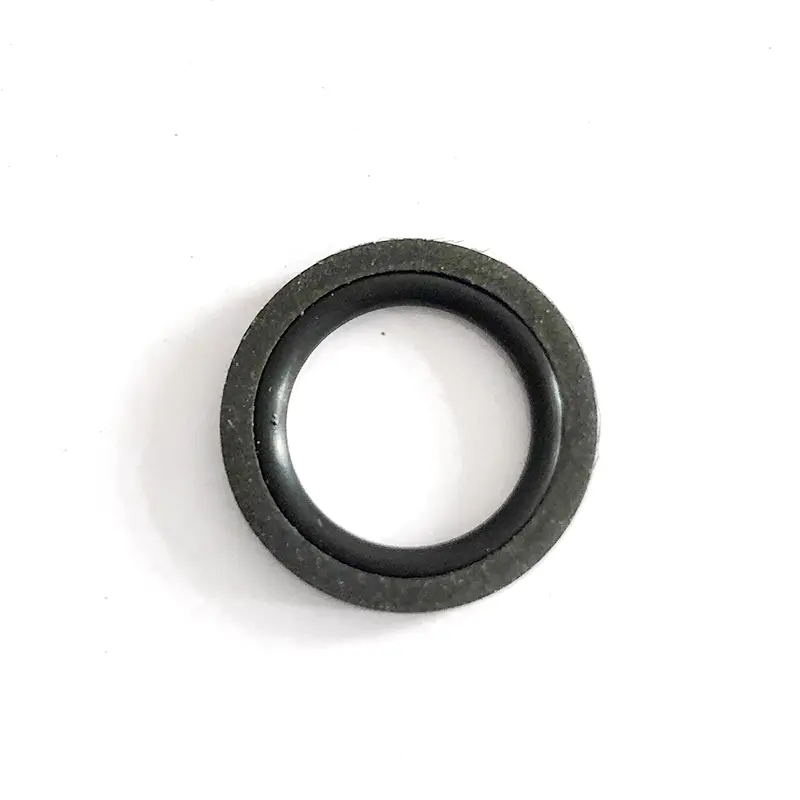

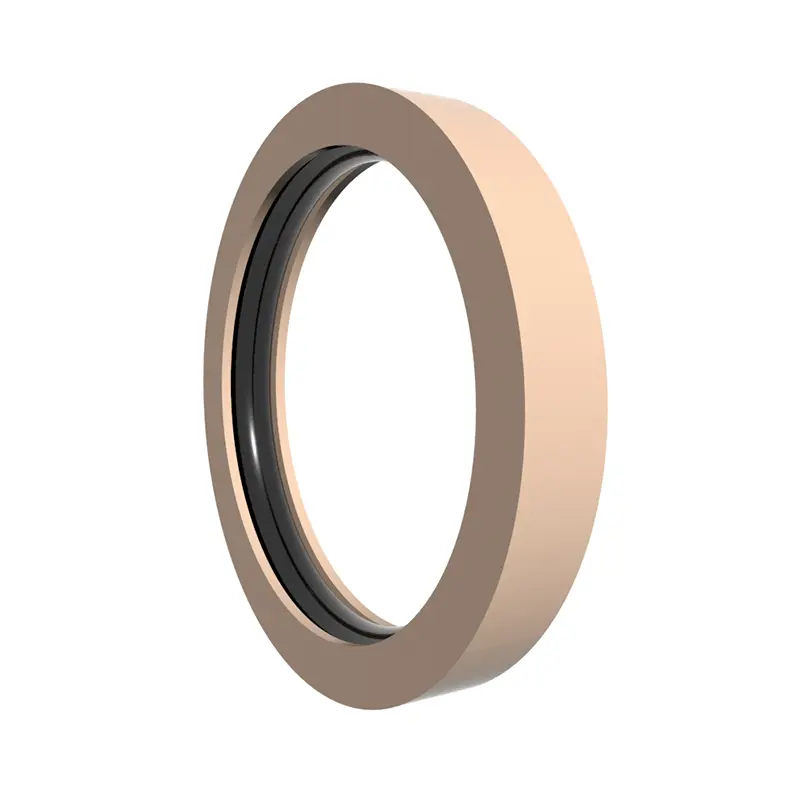

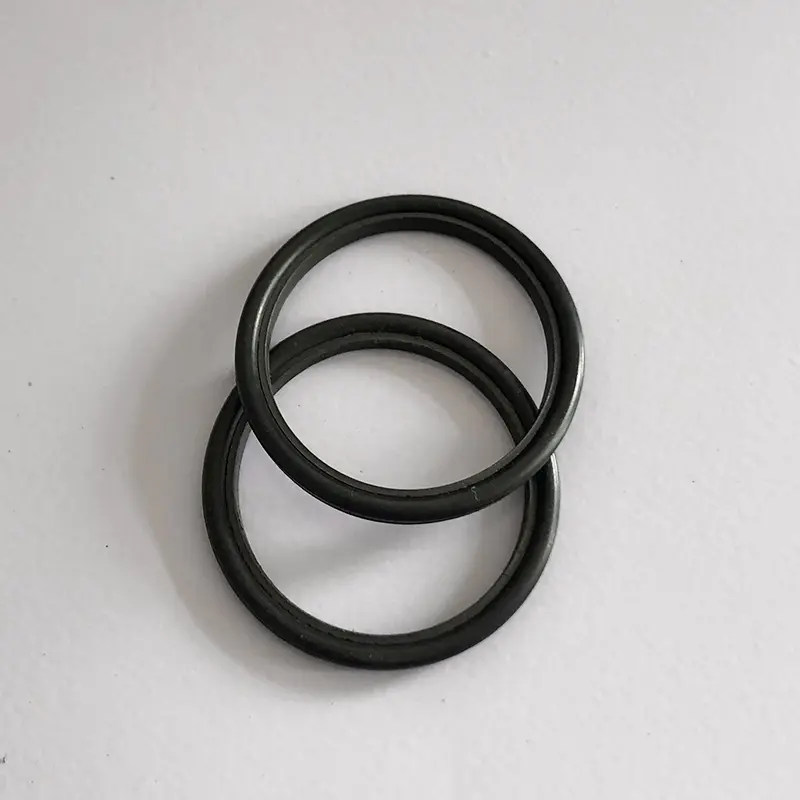

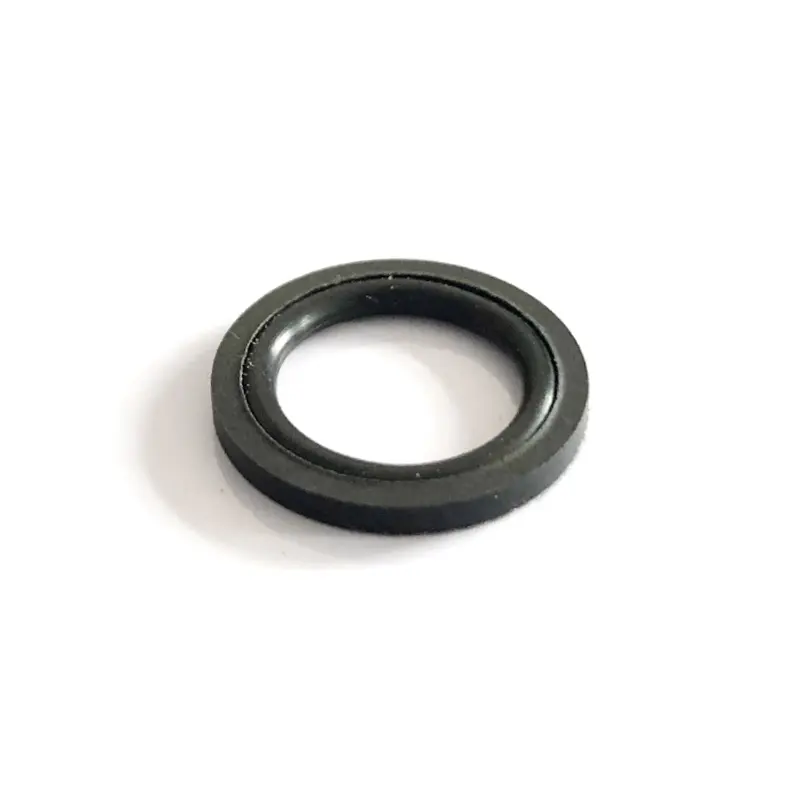

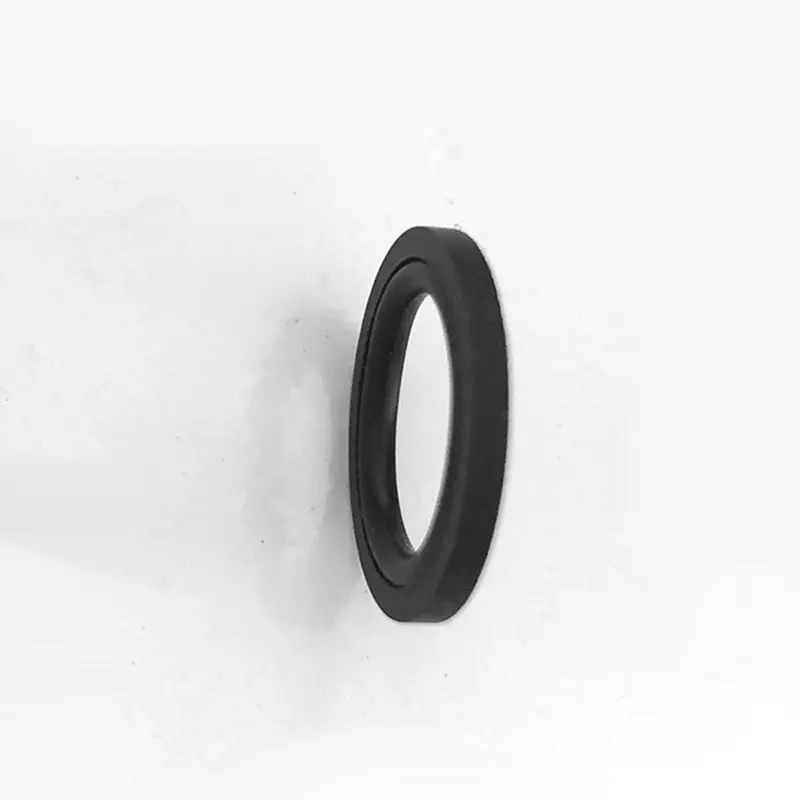

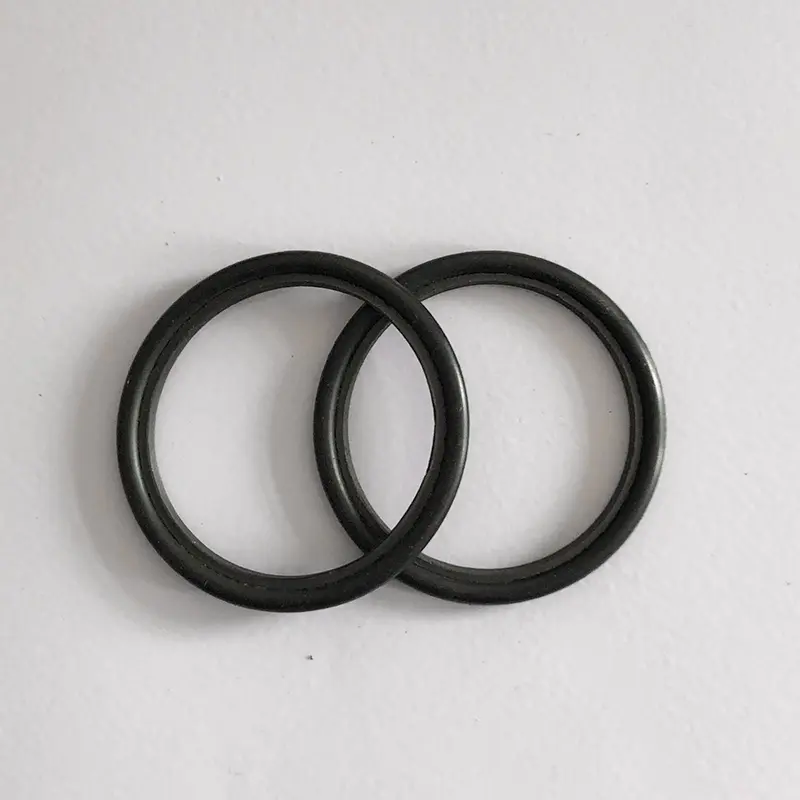

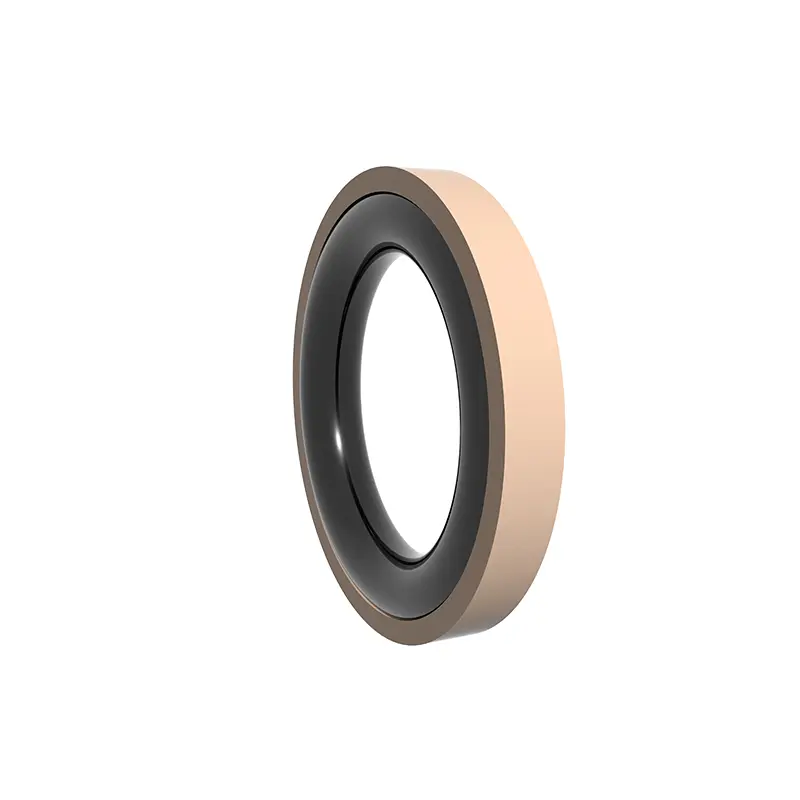

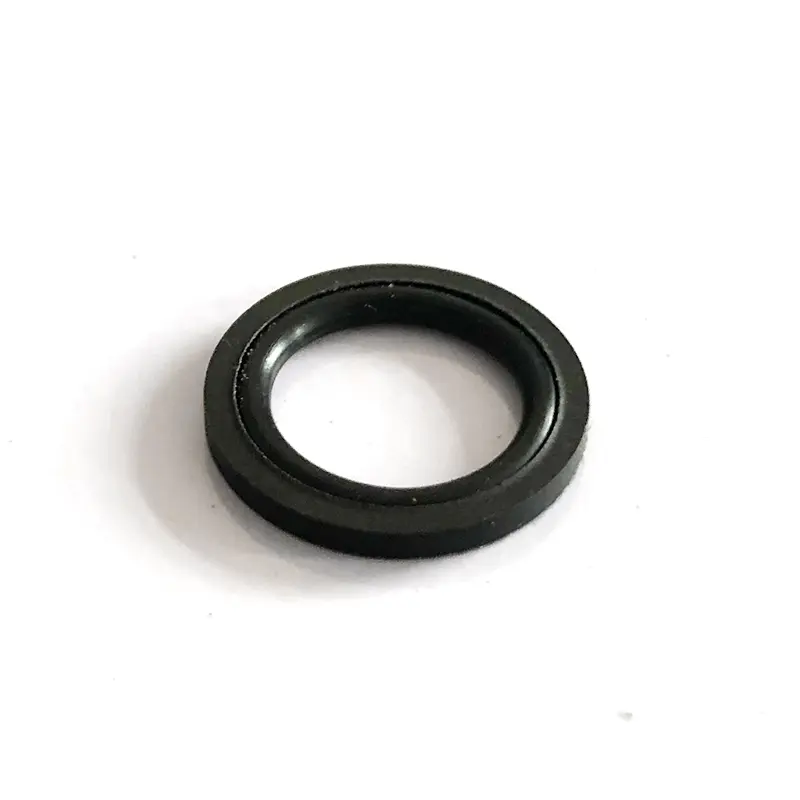

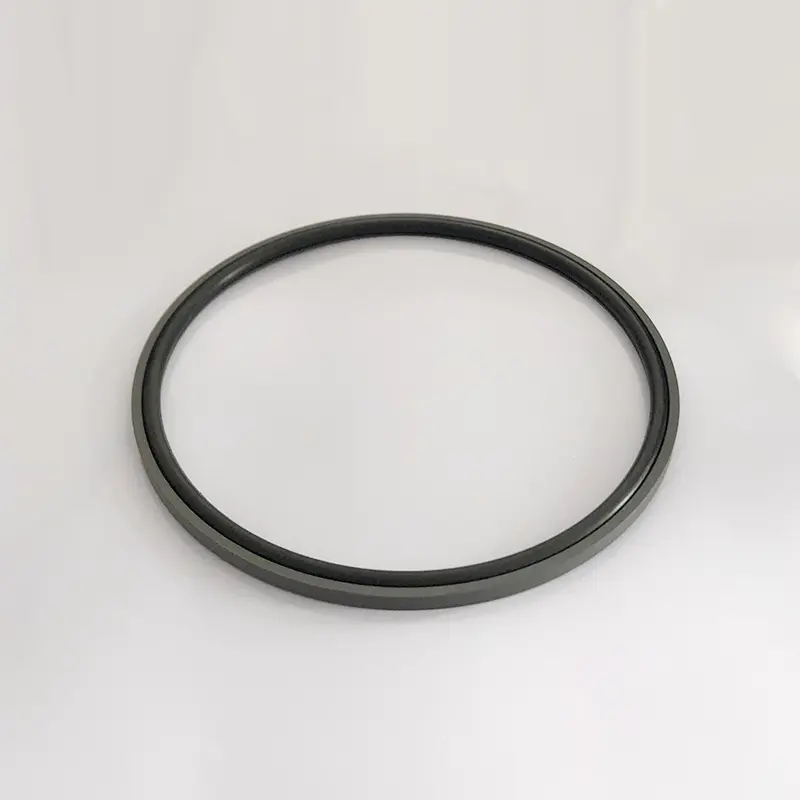

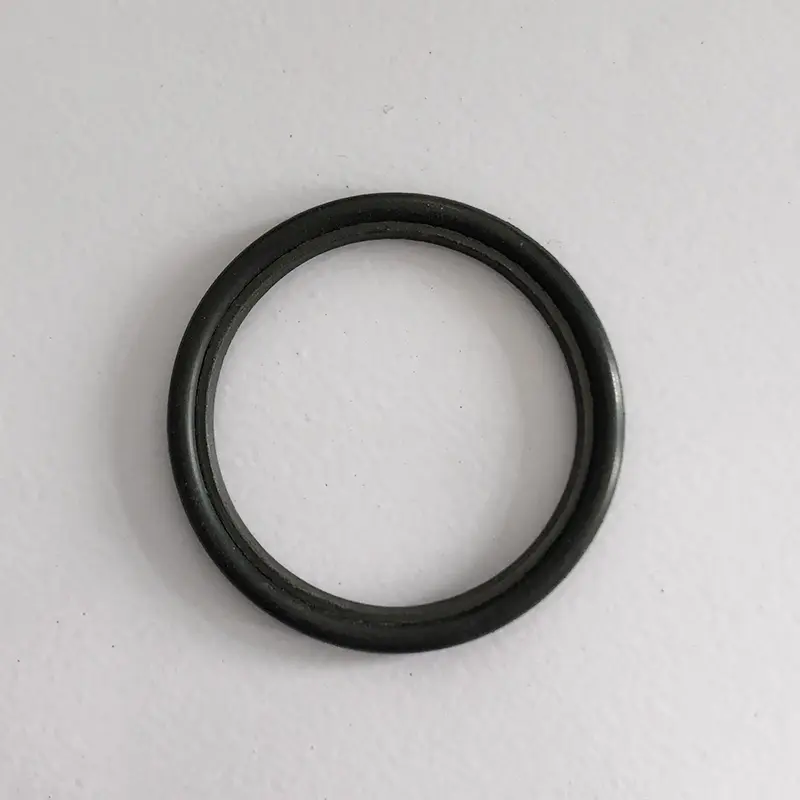

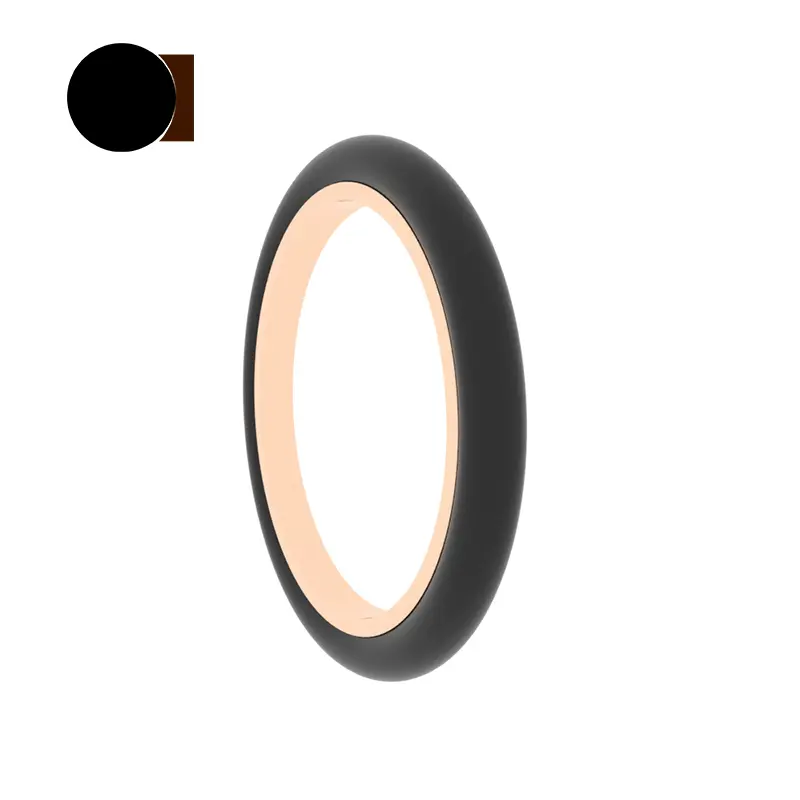

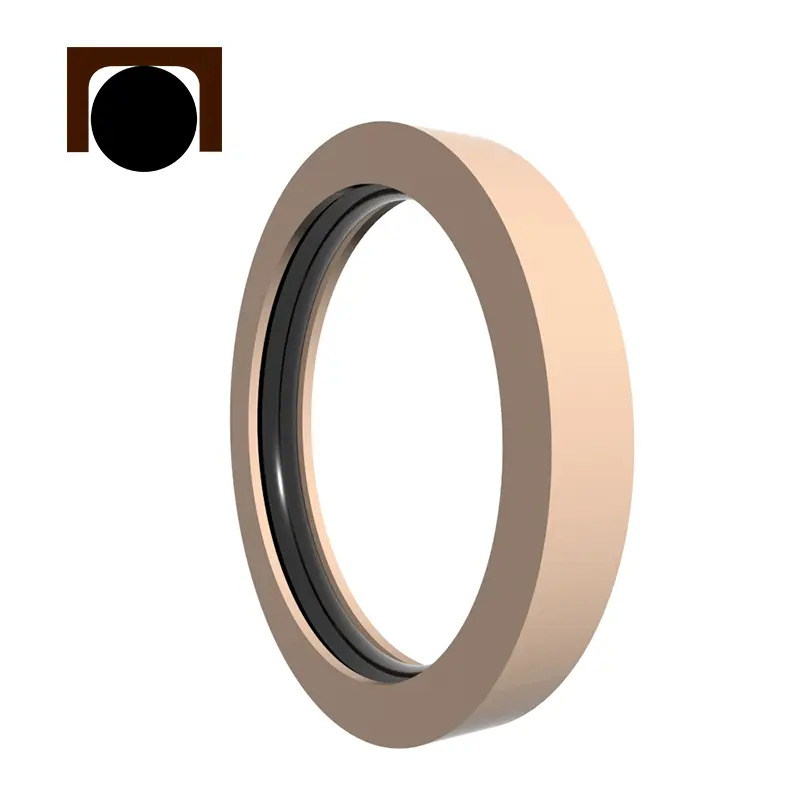

Mūsų „Ruichen Seals“ aukšto slėgio galų flanšo ruoniai priima novatorišką dizainą, kad būtų užtikrintas geresnis produkto našumas. Šerdis yra užpildyto arba modifikuoto PTFE medžiagos specialios formos sandarinimo žiedo ir O formos (gumos) žiedo derinys, tinkamas ašiniam (gale), flanšui vienpusei (slėgio) sandarinimui ir vandens slėgio sandarinimo poreikiams.
Aukšto slėgio galinių flanšų sandarikliai turi didelių pranašumų, ilgą laiką, sumažintos priežiūros išlaidos, puikus sandarinimas, kad būtų išvengta terpės nutekėjimo, aukšto slėgio ir ypač didelio slėgio atsparumo, kad atitiktų ekstremalias darbo sąlygas, ir išskirtinė struktūra, kad būtų lengva montuoti.
Remiantis skirtingomis darbo sąlygomis, mes sukūrėme suskirstytus modelius, iš kurių galite pasirinkti: RC2871 serijos (dešiniojo kampo sandarinimo žiedas ir O formos guminis žiedas) yra padalintas į A ir B tipus, kad susidorotų su skirtingais slėgio scenarijais; RC2872 serijos (C formos sandarinimo žiedas ir O formos guminis žiedas) tinka statiniam slėgio sandarinimui; RC2873 (sustiprintas dešiniojo kampo sandarinimo žiedas ir O formos guminis žiedas) specializuojasi ypač aukšto slėgio statiniame sandarinime; RC2874 (Y formos sandarinimo žiedas ir O formos guminis žiedas) užtikrina ypač aukšto slėgio sandarinimo stabilumą; RC2875 series (foot-shaped sealing ring and O-shaped rubber ring) is divided into A and B types to meet various static sealing needs.
Kai kurie specialūs deriniai yra pilni svarbiausių įvykių, tokių kaip modifikuotas pėdos formos sandarinimo žiedas su žiedu, kuriame naudojama ikikompresija ir flanšo struktūra, kad būtų pasiektas geresnis sandarinimas esant didesniam slėgiui ir atlaiko aukštą ir ypač aukštą slėgį; Tas pats pasakytina apie C formos ir sustiprintų dešiniojo kampo sandarinimo žiedų ir O žiedų derinį, užtikrinantį patikimą aukšto slėgio (flanšo) sandarinimo problemos sprendimą visomis kryptimis.
Produkto funkcijos ir programos:

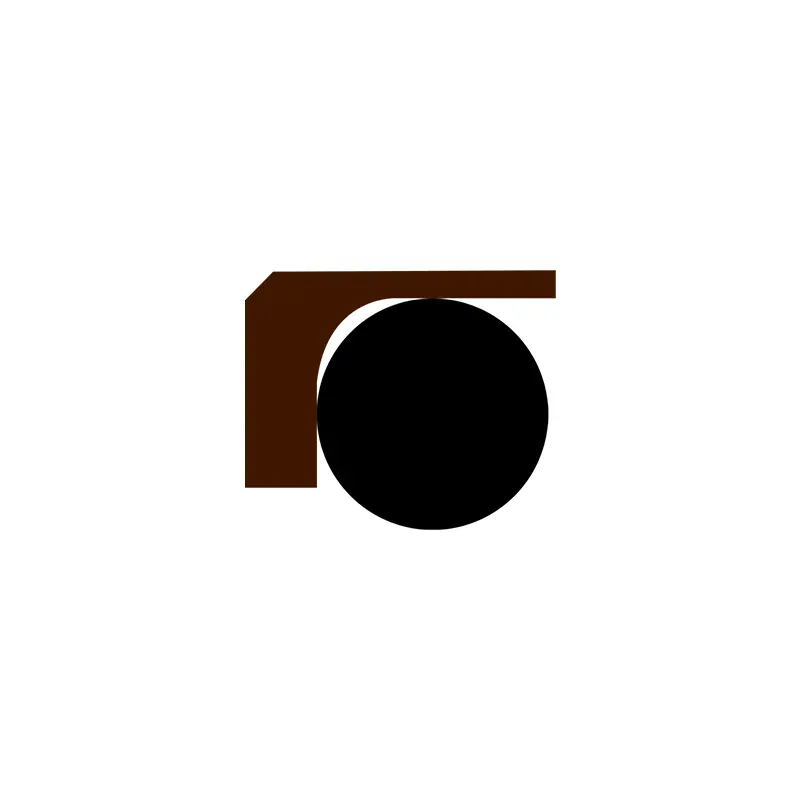

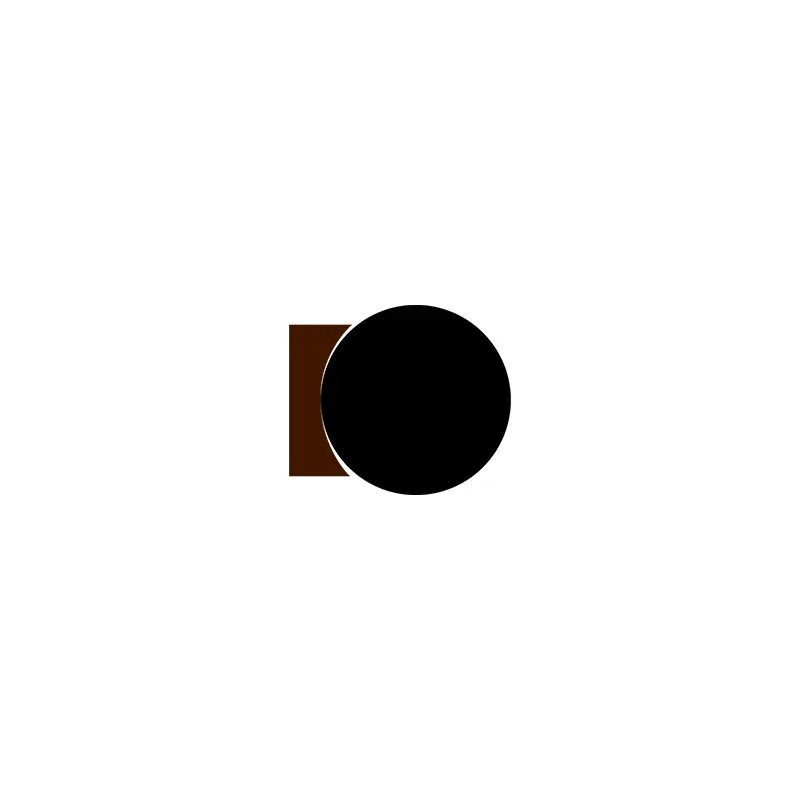

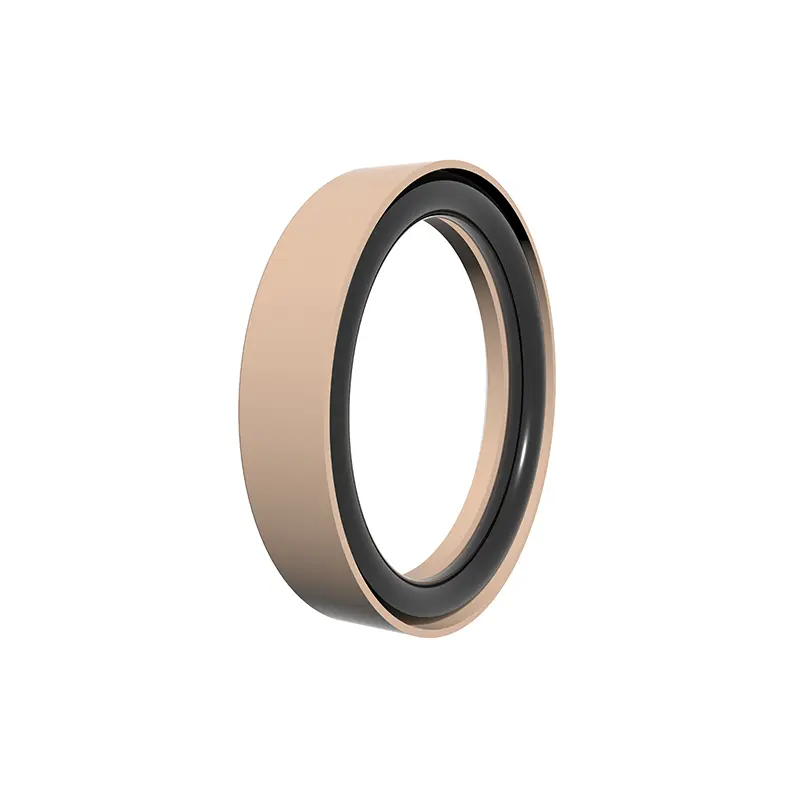

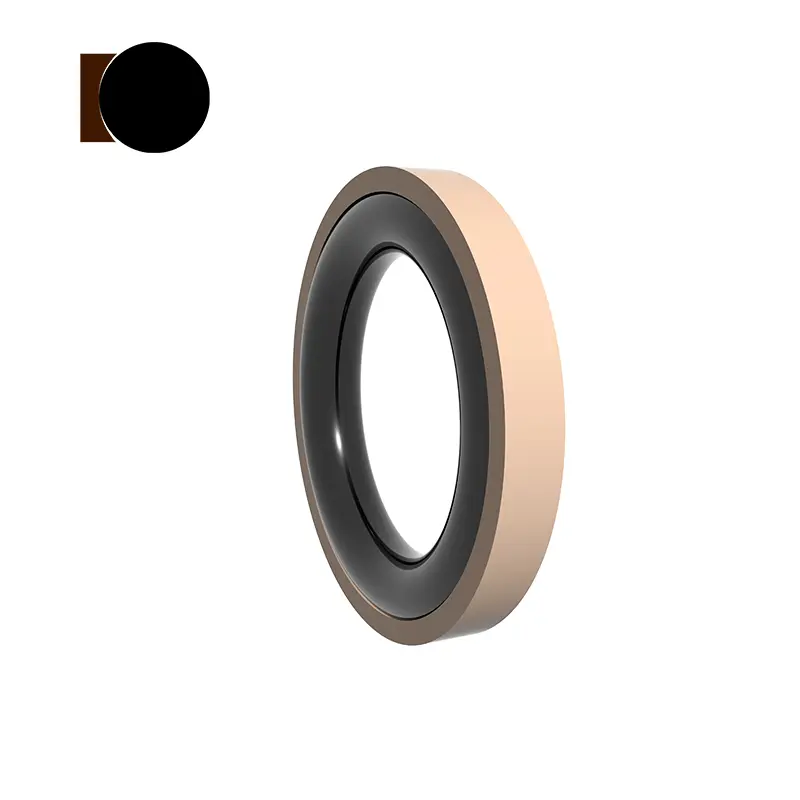

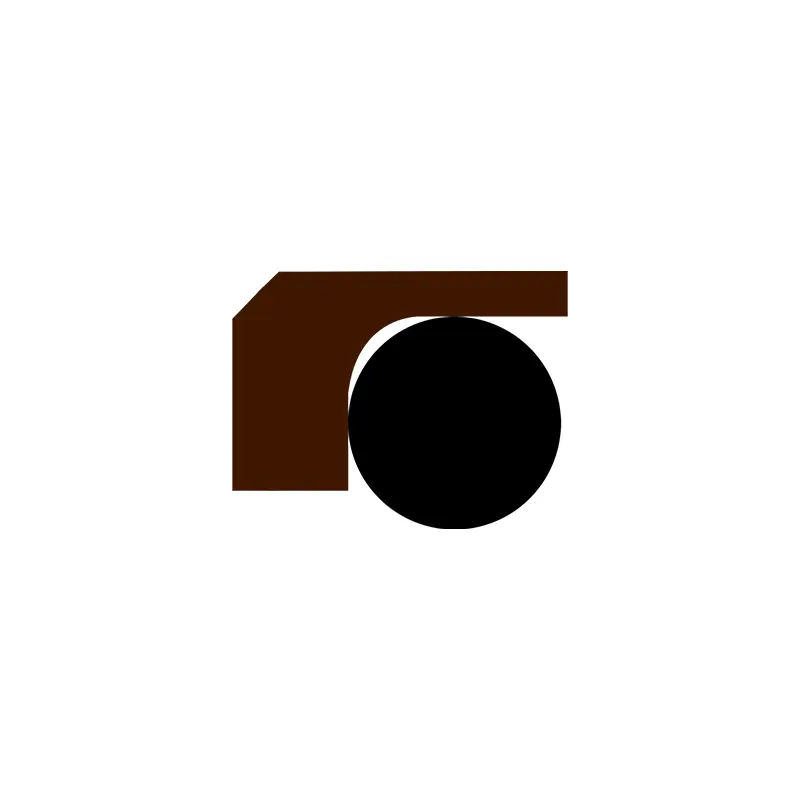

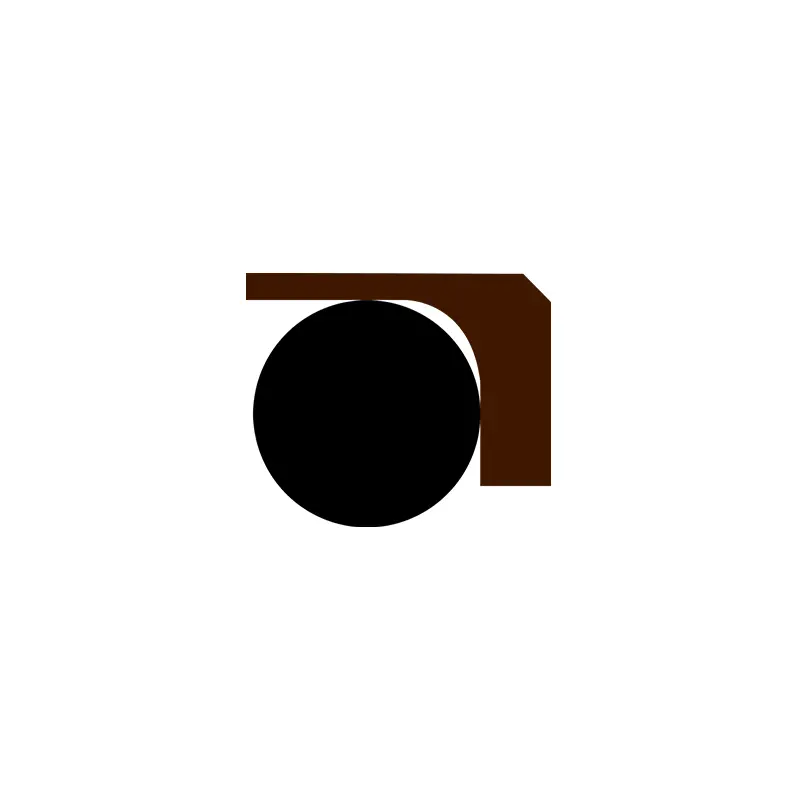

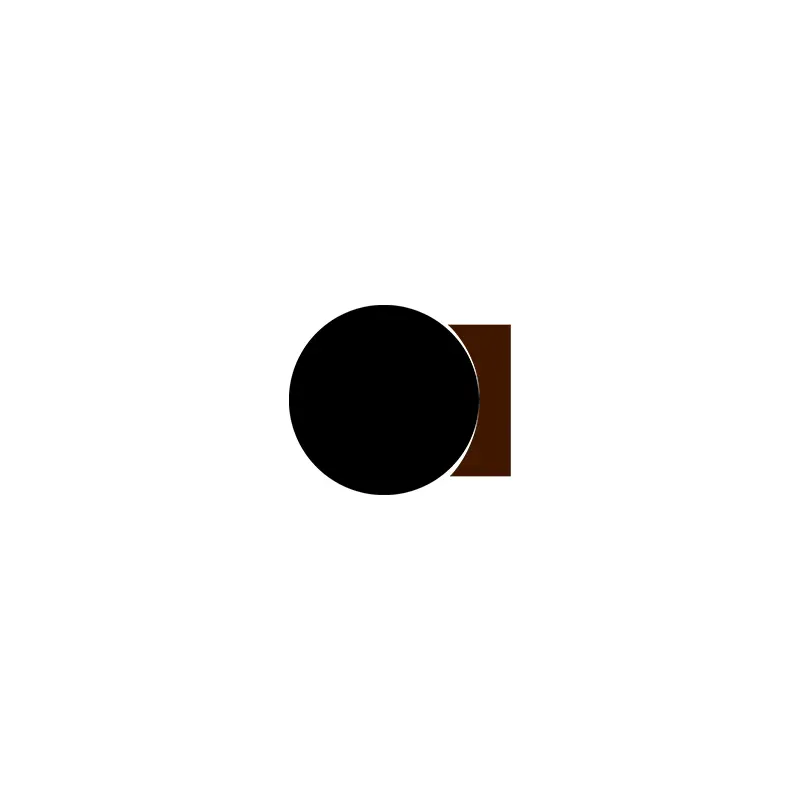

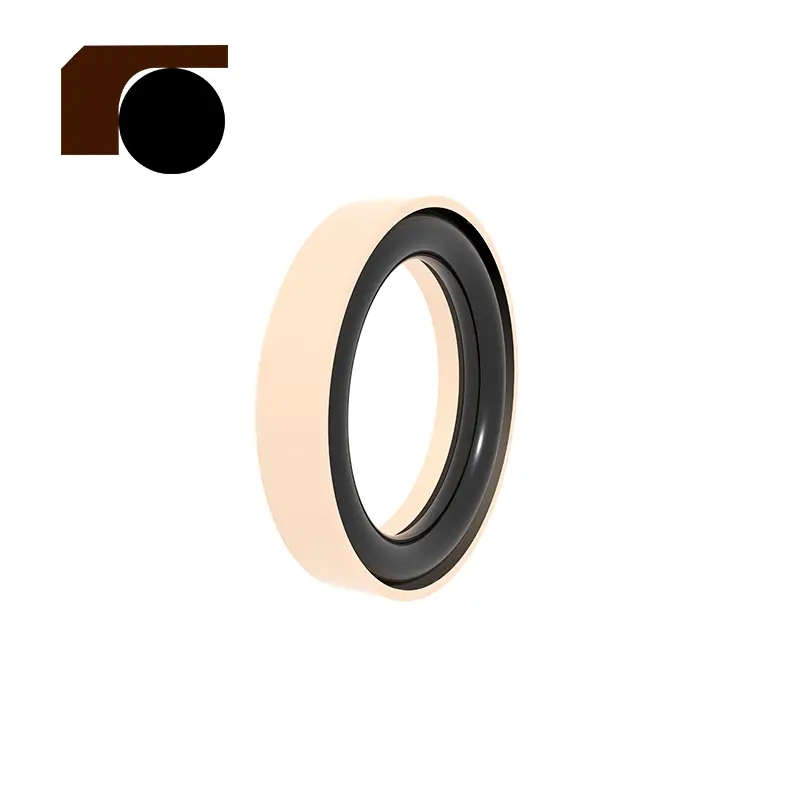

Šį sandariklį sudaro dešiniojo kampo sandarinimo žiedas, pagamintas iš PTFE ir O žiedo. O žiedas yra iš anksto suspaudžiamas, kad būtų sukurta užsegimo jėga, kad būtų galima sandarinimui pasiekti. Antspaudo užspaudimo jėga didėja esant slėgiui, tai yra, kuo didesnis slėgis, tuo geriau sandarinimas. Kadangi slydimo žiedas priima šoninę šonkaulio struktūrą, O žiedas nebus išspaustas ir gali atlaikyti aukštą slėgį.

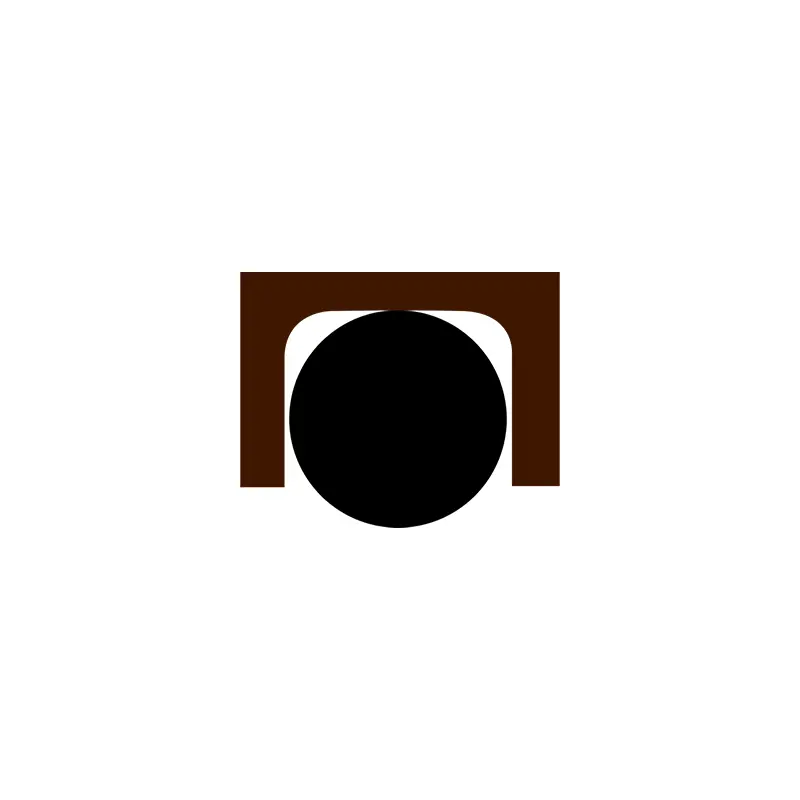

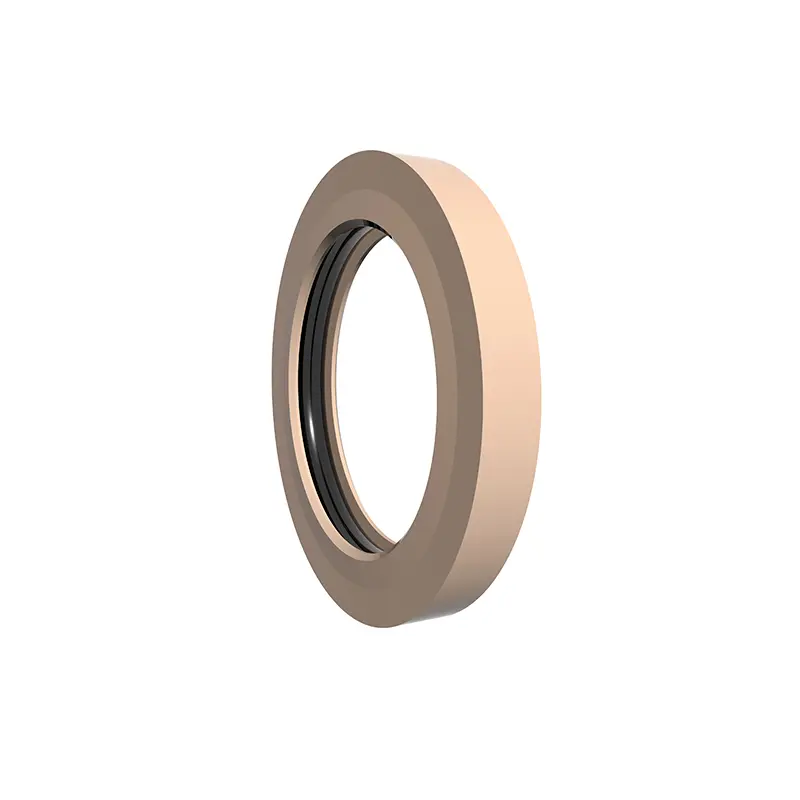

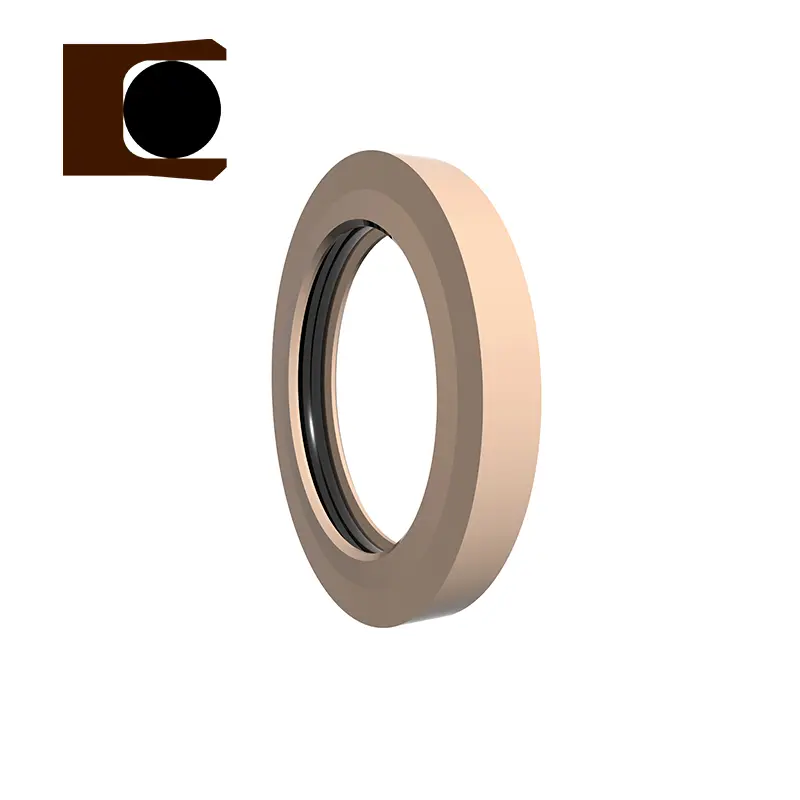

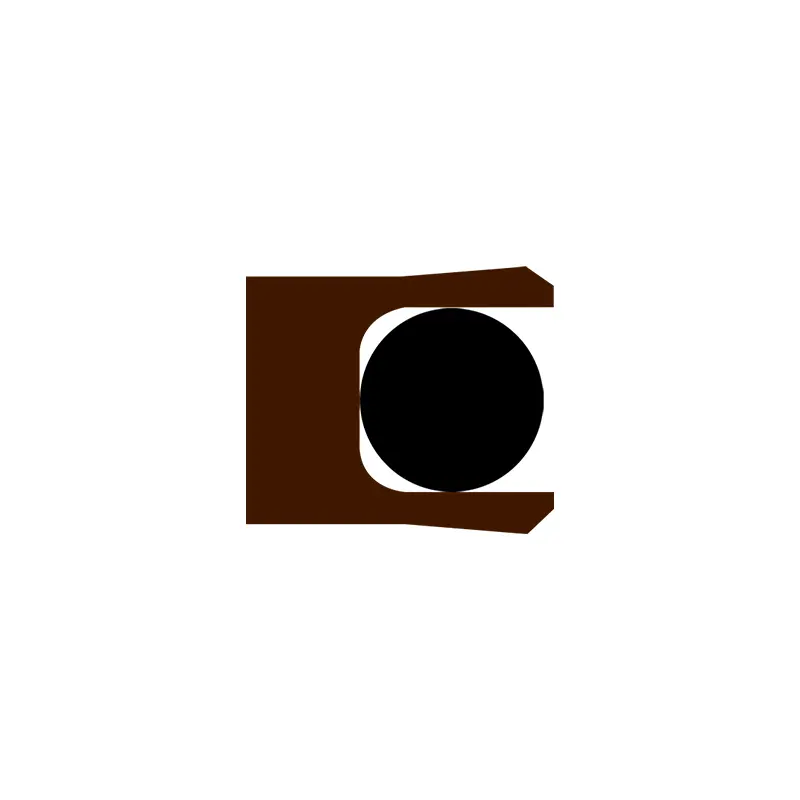

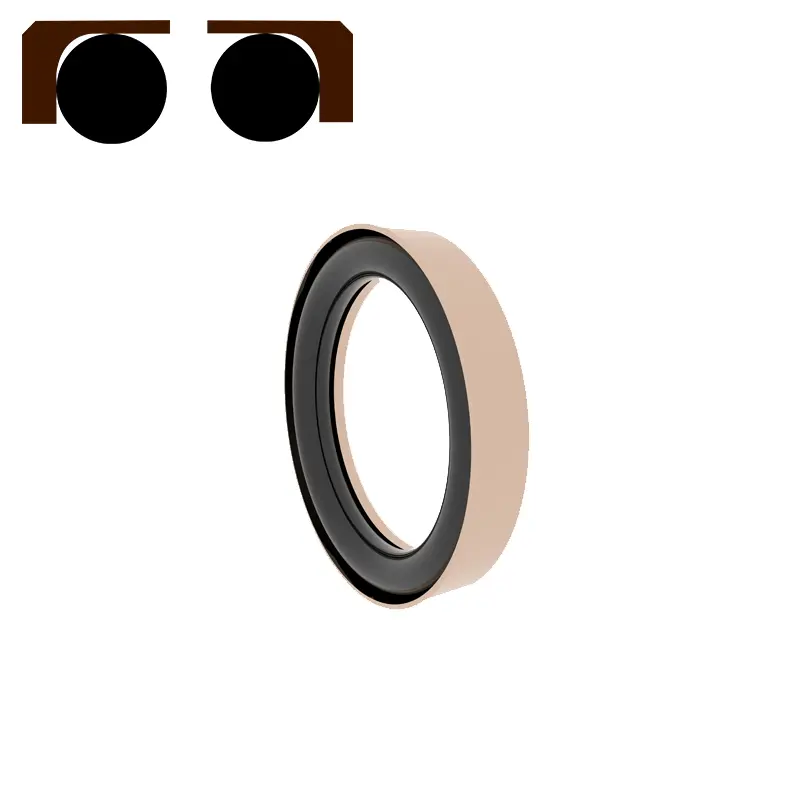

Šį sandariklį sudaro PTFE C formos sandarinimo žiedas ir O žiedas. O žiedas yra iš anksto suspaudžiamas, kad būtų sukurta užsegimo jėga, kad būtų galima sandarinimui pasiekti. Antspaudo užspaudimo jėga didėja esant slėgiui, tai yra, kuo didesnis slėgis, tuo geriau sandarinimas. Kadangi slydimo žiedas priima dvipusę šonkaulio struktūrą, O žiedas nebus išspaustas ir gali atlaikyti aukštą slėgį.
RC2873
RC2874

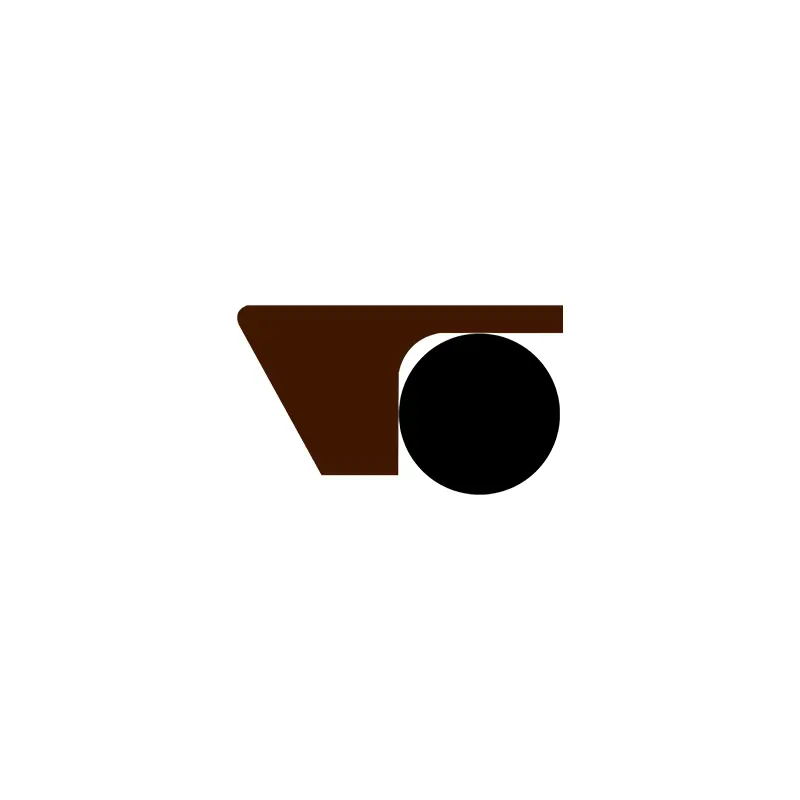

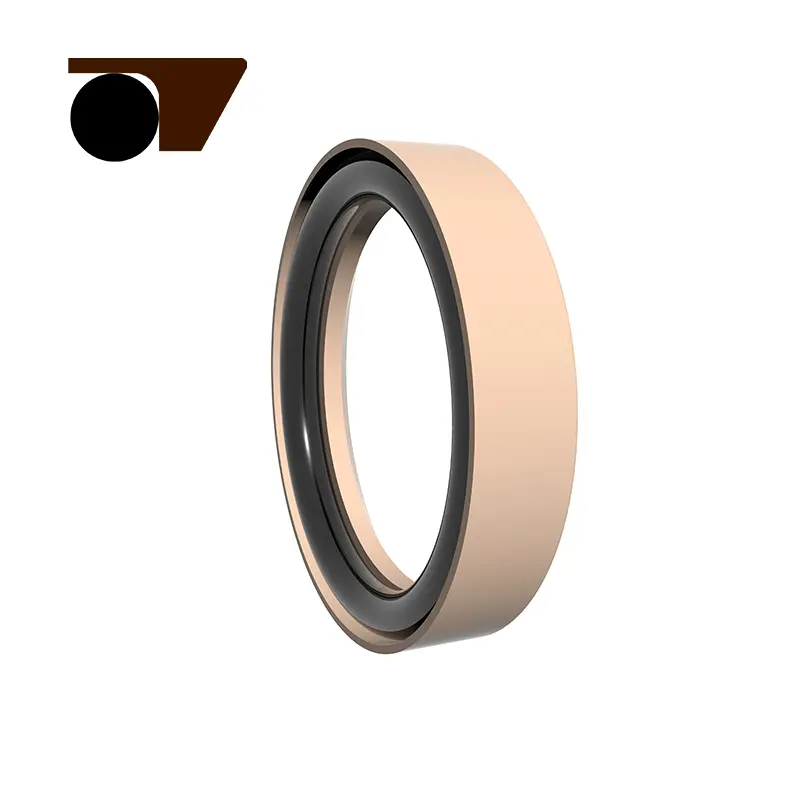

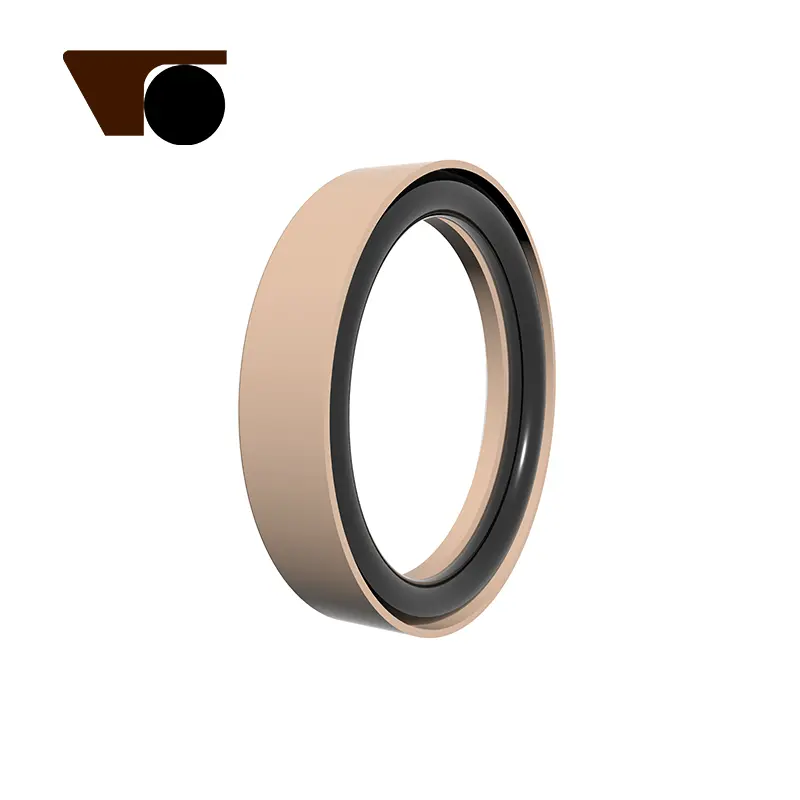

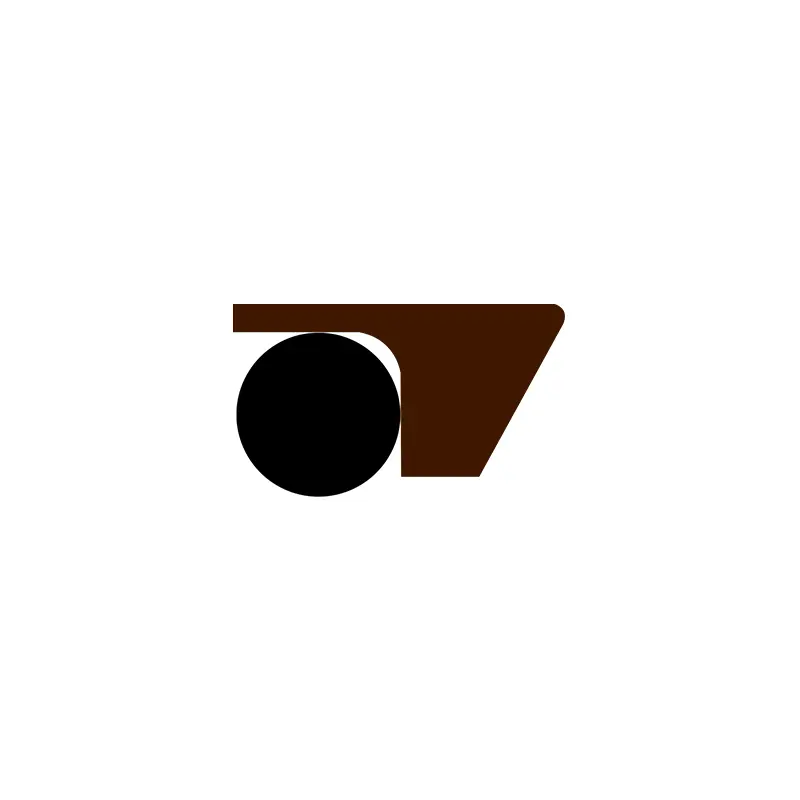

Šį sandariklį sudaro pėdos formos sandarinimo žiedas, pagamintas iš modifikuotos PTFE medžiagos ir O žiedo. O žiedas yra iš anksto suspaudžiamas, kad būtų sukurta užsegimo jėga, kad būtų galima sandarinimui pasiekti. Antspaudo užspaudimo jėga didėja esant slėgiui, tai yra, kuo didesnis slėgis, tuo geriau sandarinimas. Kadangi slydimo žiedas priima šoninę pėdos formos šonkaulių struktūrą, O žiedas nebus išspaustas ir gali atlaikyti aukštą ir ypač aukštą slėgį.
Specifikacijos:

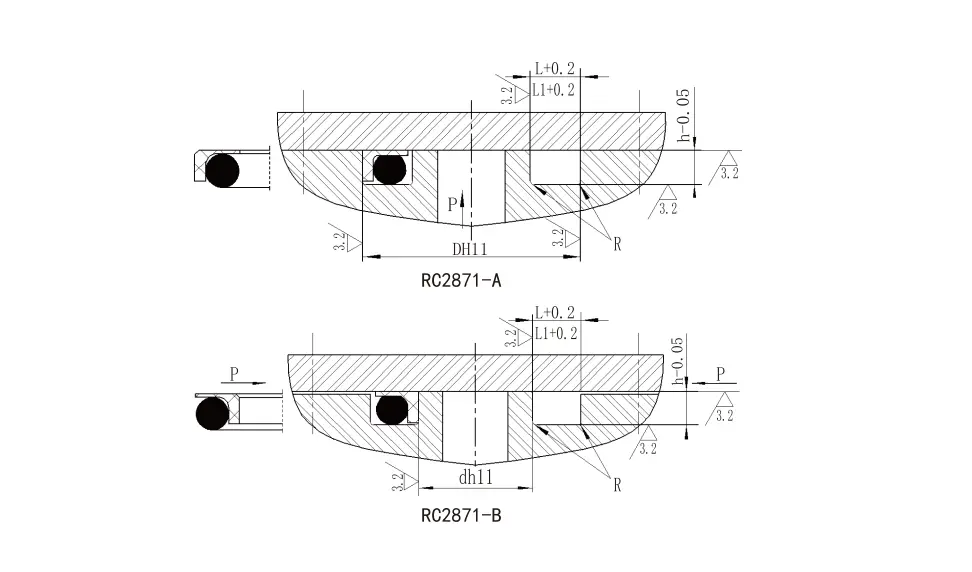

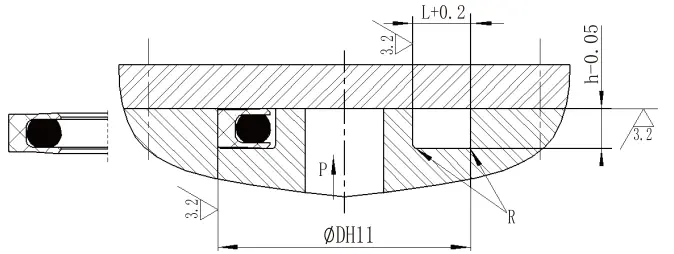

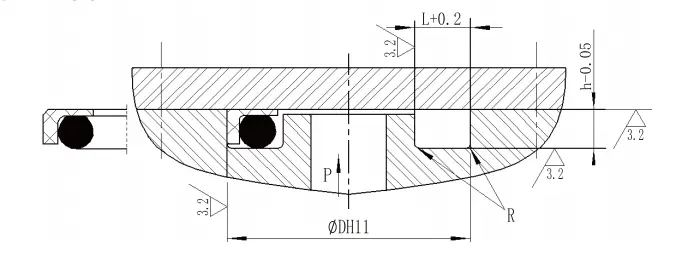

RC2871-A Vidinio slėgio tipo specifikacijos (yra visos parametrų diapazono specifikacijos) | |||||
Išorinis skersmens diapazonas D H11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Griovo plotis
L1+0,2 slėgis> 80MPa |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
RC2871-B išorinio slėgio tipo specifikacijos (visos parametrų diapazono specifikacijos yra prieinamos) | |||||
Išorinis skersmens diapazonas DH11 | Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Griovo plotis L1+0,2 slėgis> 80MPa |
Suapvalinti kampai Rmax | O žiedo vielos skersmuo dO |
5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

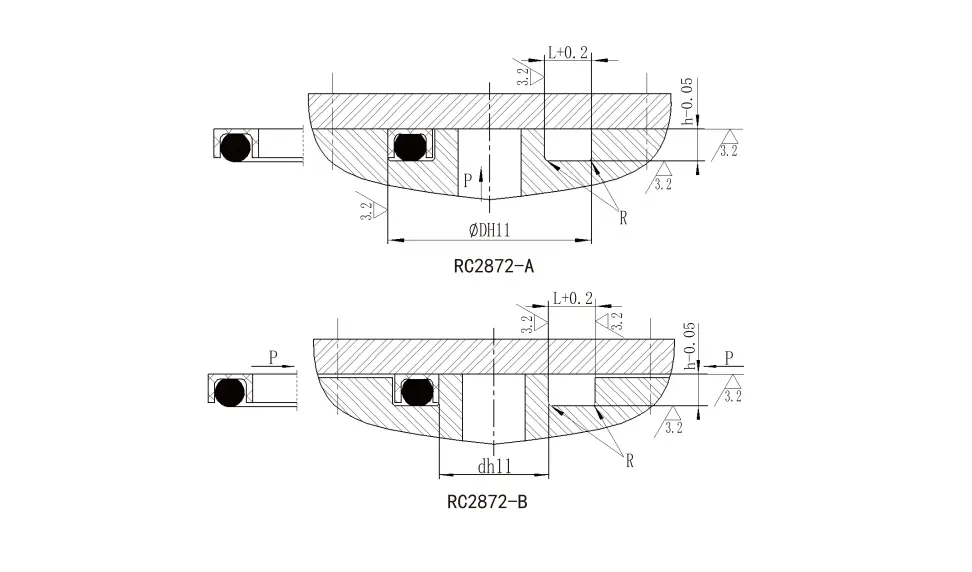

RC2872-A Vidinio slėgio tipo specifikacijos (yra visos parametrų diapazono specifikacijos) | ||||
Išorinis skersmens diapazonas D H11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
RC2872-B išorinio slėgio tipo specifikacijos (visos parametrų diapazono specifikacijos yra prieinamos) | ||||
Išorinis skersmens diapazonas D H11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Suapvalinti kampai R |
O žiedo vielos skersmuo dO |
5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
Išorinis skersmens diapazonas IE11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
Išorinis skersmens diapazonas IE11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

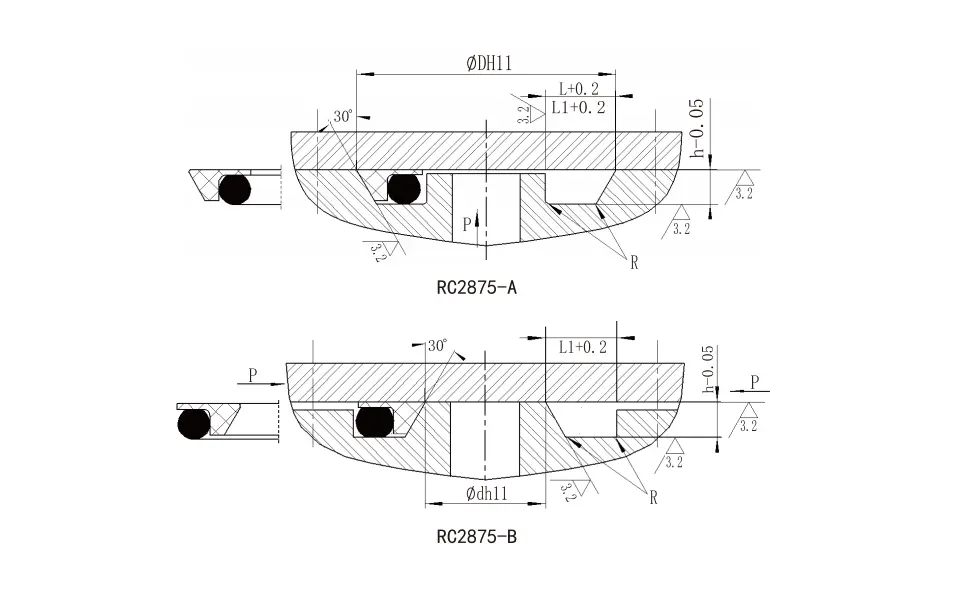

RC2875-A Vidinio slėgio tipo specifikacijos (yra visos parametrų diapazono specifikacijos) | |||||
Išorinis skersmens diapazonas D H11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Griovo plotis L1+0,2 slėgis> 100MPa |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
RC2875-B išorinio slėgio tipo specifikacijos (visos parametrų diapazono specifikacijos yra prieinamos) | |||||
Išorinis skersmens diapazonas D H11 |
Griovelio gylis h-0.05 |
Griovo plotis L+0,2 |
Griovo plotis L1+0,2 slėgis> 100MPa |
Suapvalinti kampai Rmax |
O žiedo vielos skersmuo dO |
5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
Aukšto slėgio galinio flanšo antspaudai taikomos darbo sąlygos | ||||
Profilis | Modelis | Spaudimas (MPA) |
Temperatūra (℃) | Žiniasklaida |
![]() |
RC2871-A | ≤300 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2871-B | ≤300 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2872-A | ≤100 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2872-B | ≤100 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2873 | ≤200 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2874 | ≤300 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2875-A | ≤300 | -35 ~+100 (atitinka O žiedo NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2875-B | ≤300 | -35 ~+100 (atitinkamas stačiakampis žiedas NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinkantis stačiakampio žiedo FKM) | ||||
![]() |
RC2879-A | 105 | -35 ~+100 (atitinkamas stačiakampis žiedas NBR) | Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
-20 ~+200 (atitinka O žiedo FKM) | ||||
![]() |
RC2875-B | 105 | -35 ~+100 (atitinka O žiedo NBR) -20 ~+200 (atitinka O žiedo FKM) |
Hidraulinis aliejus, emulsija, vanduo, dujos ir kt. |
