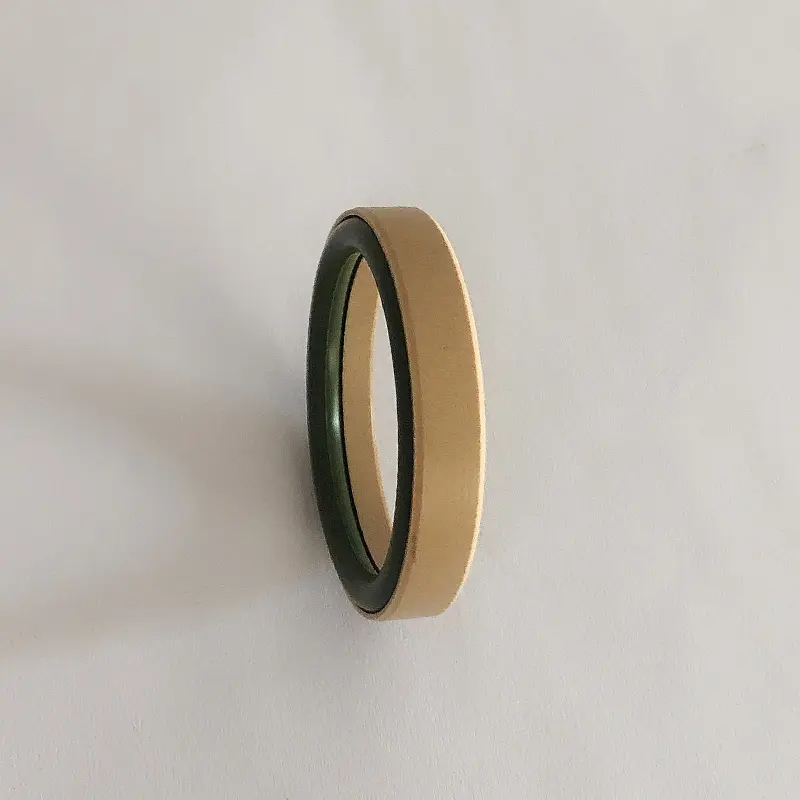

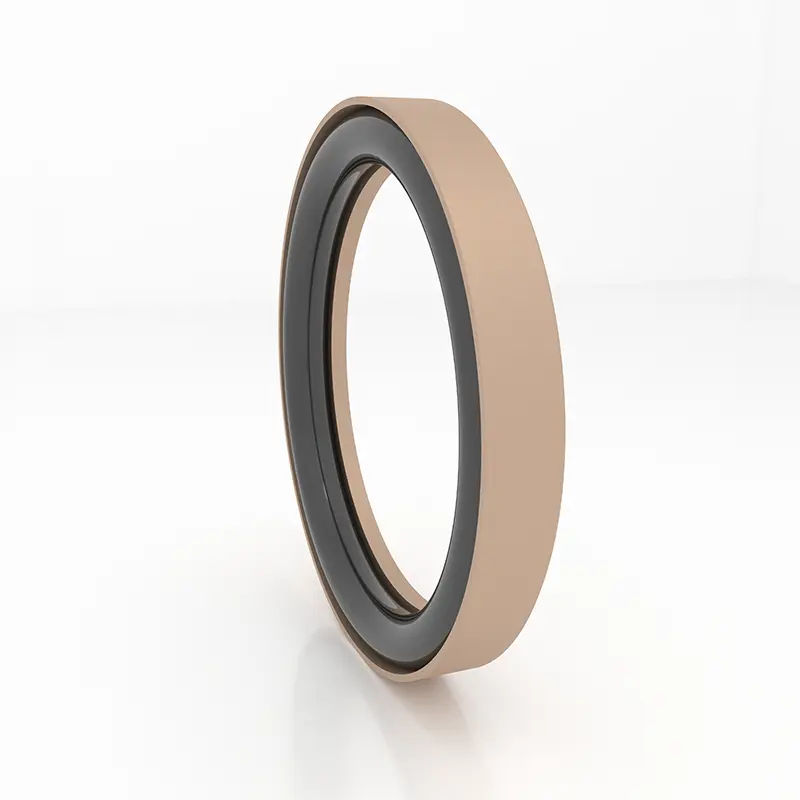

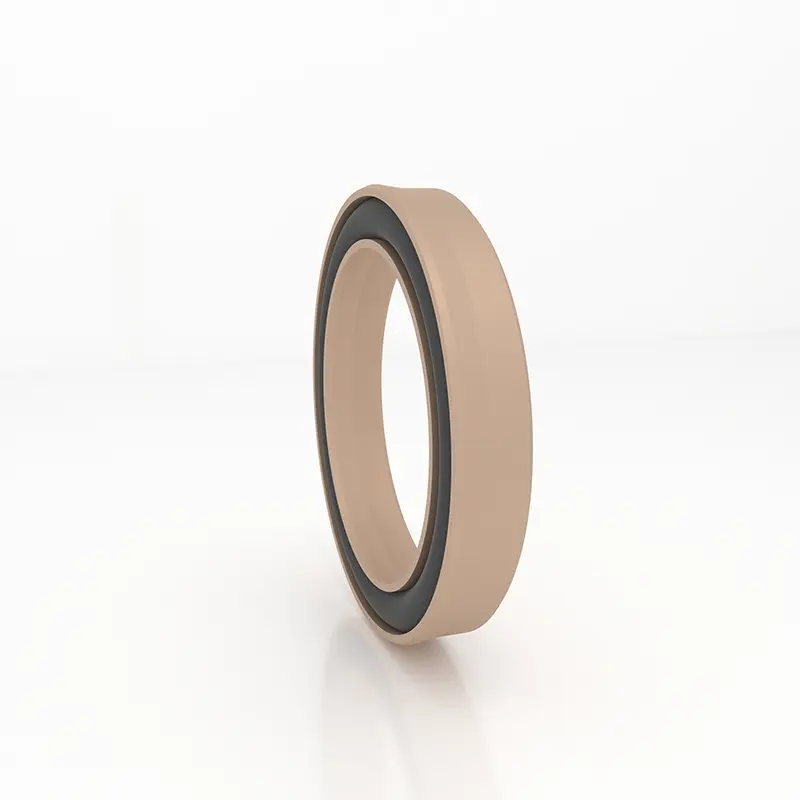

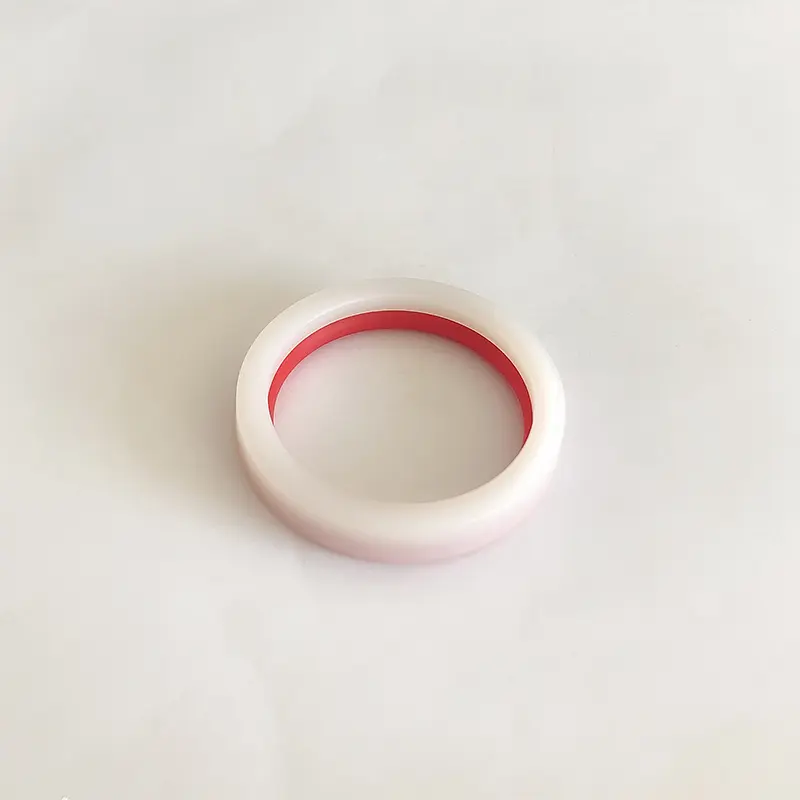

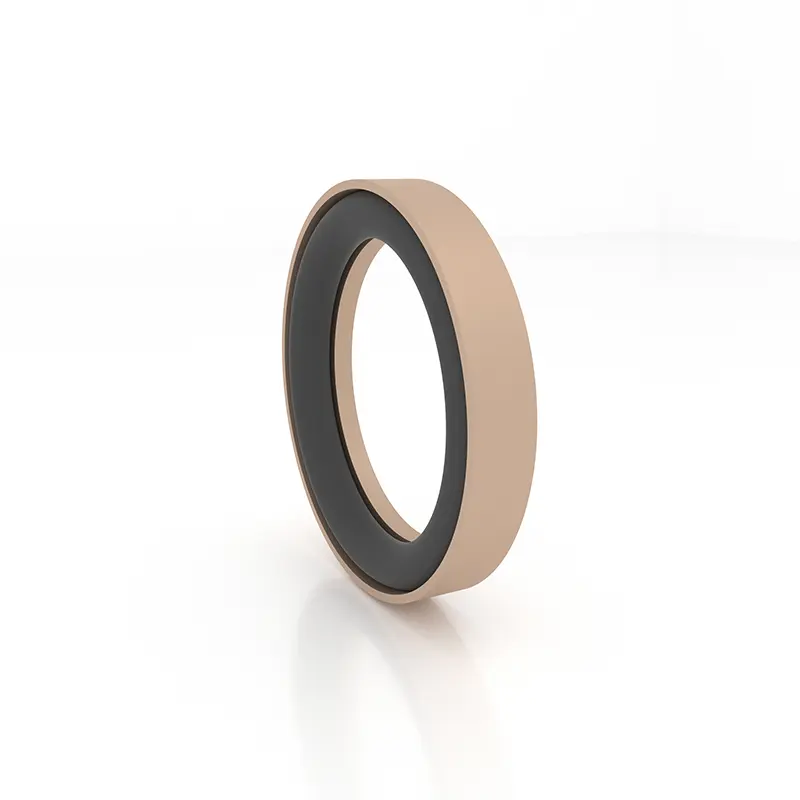

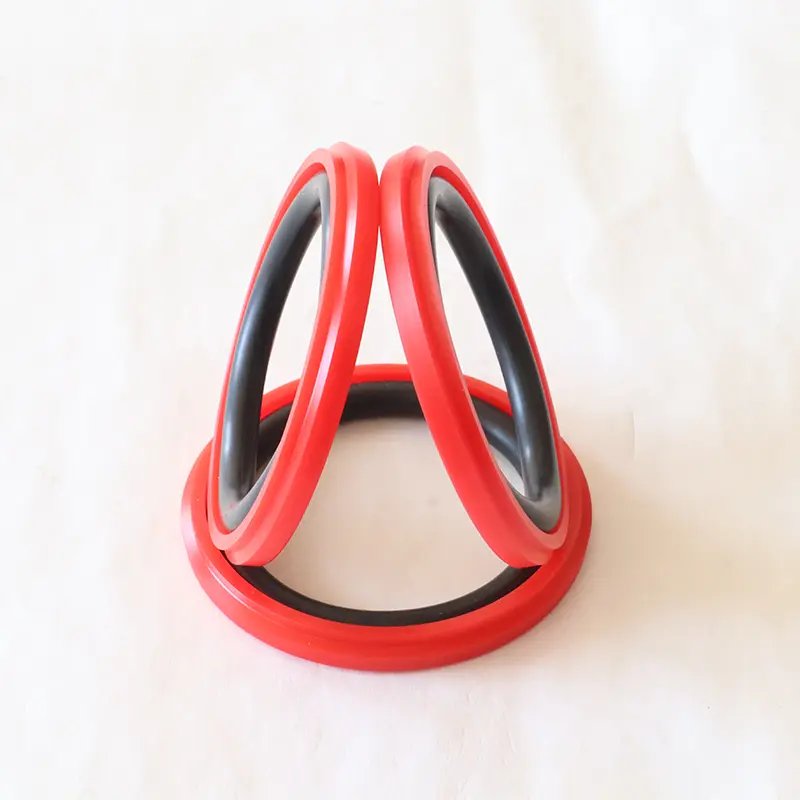

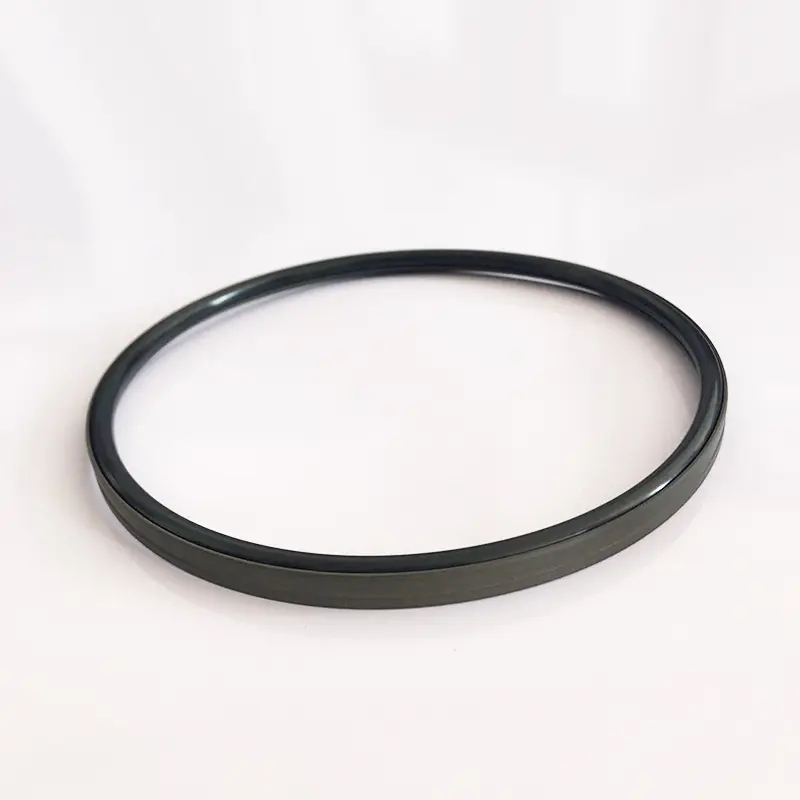

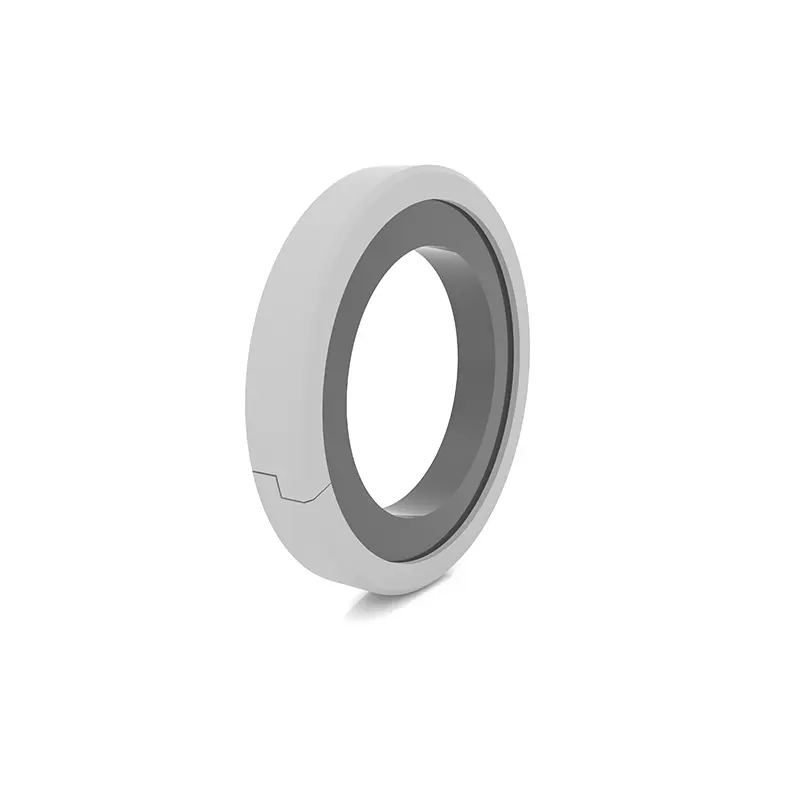

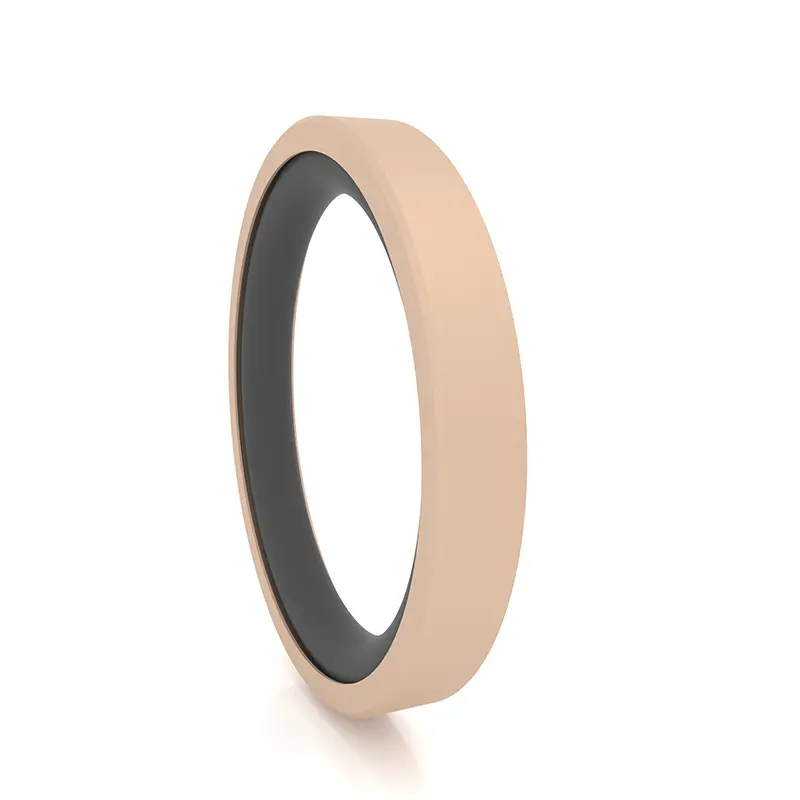

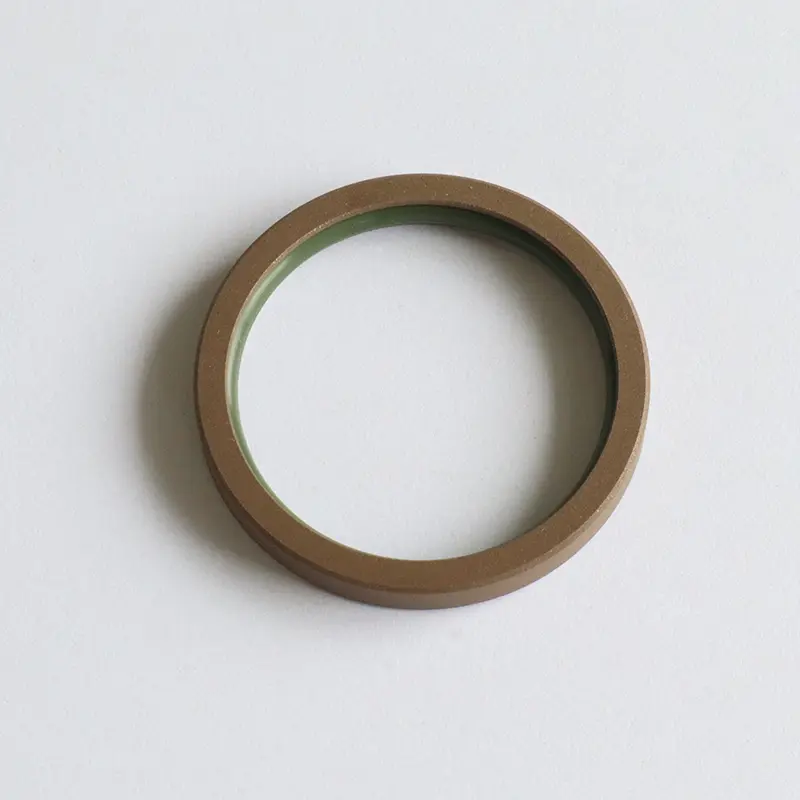

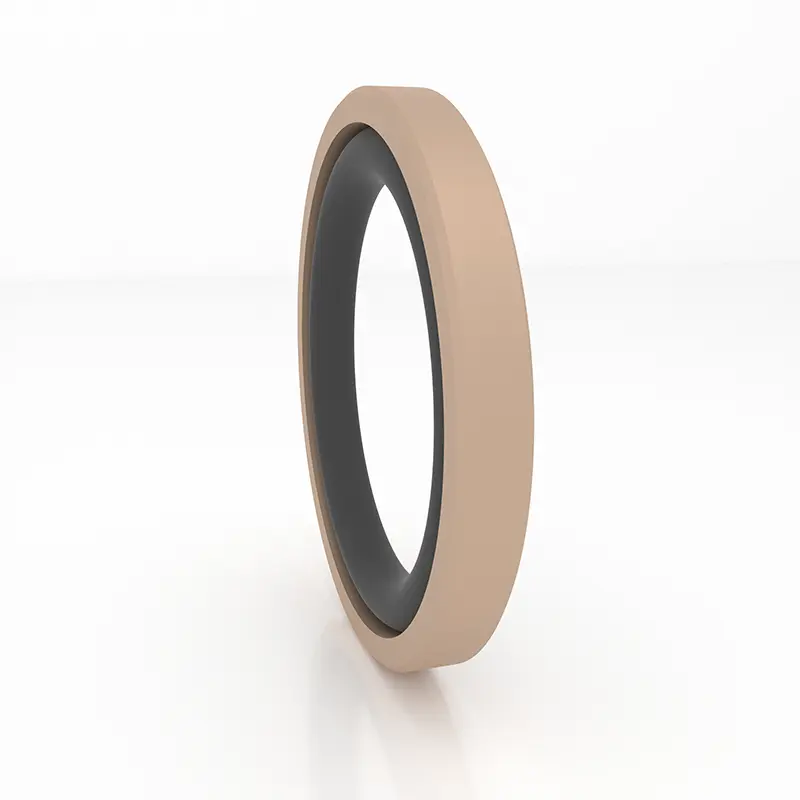

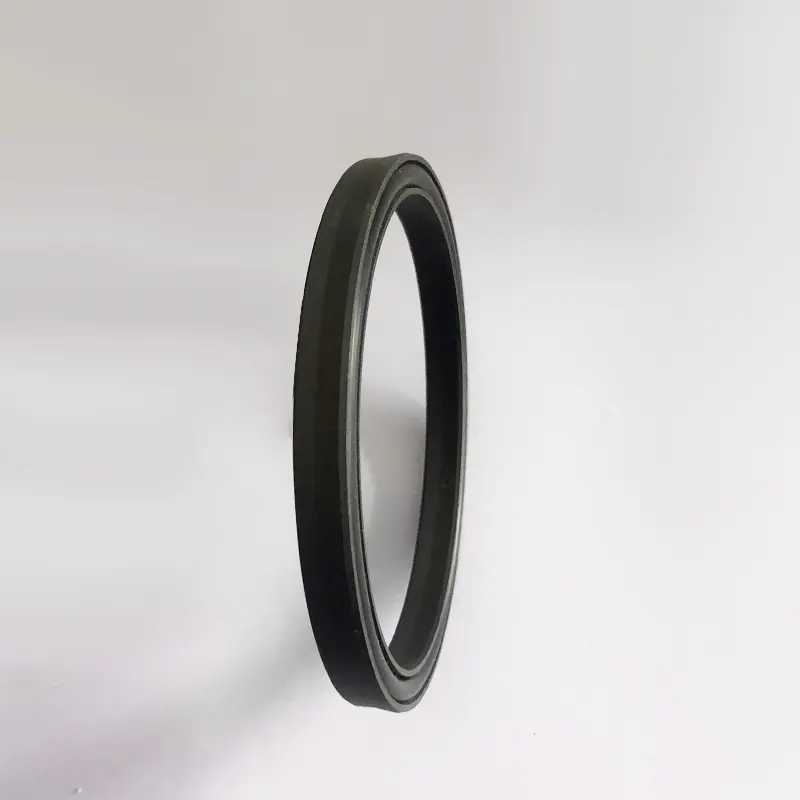

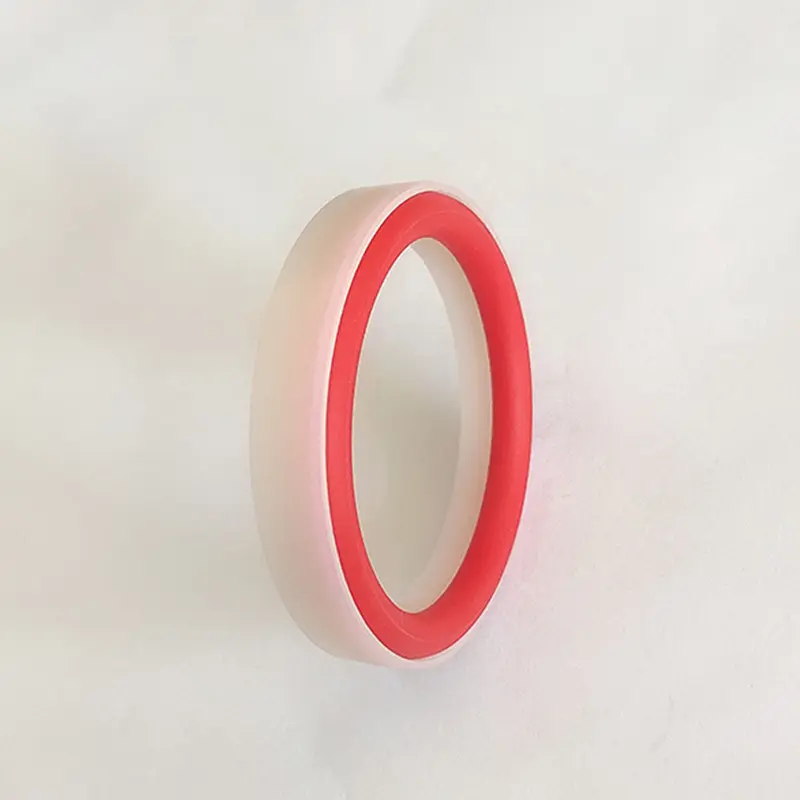

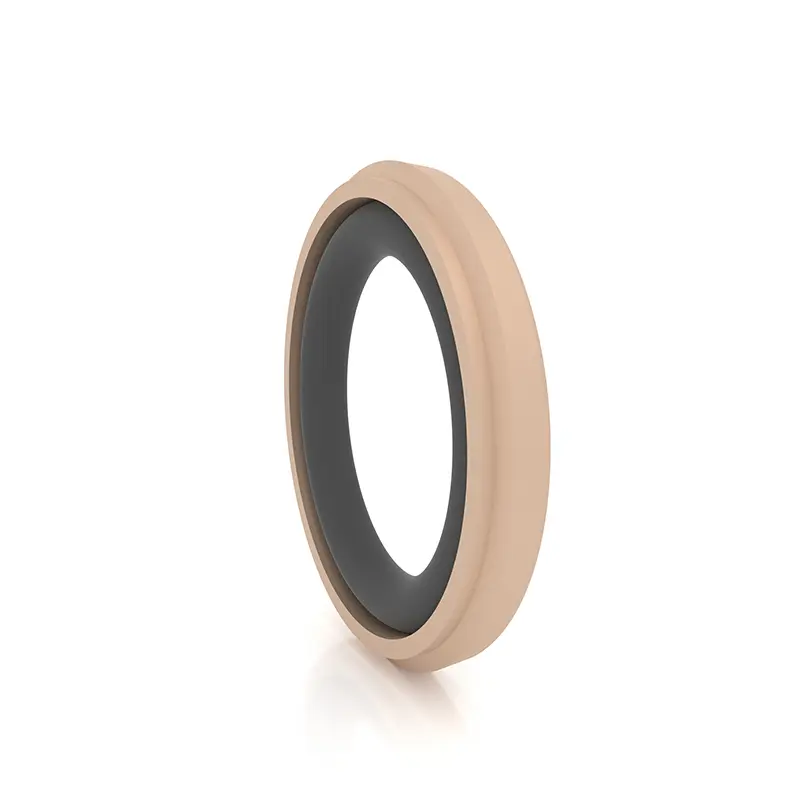

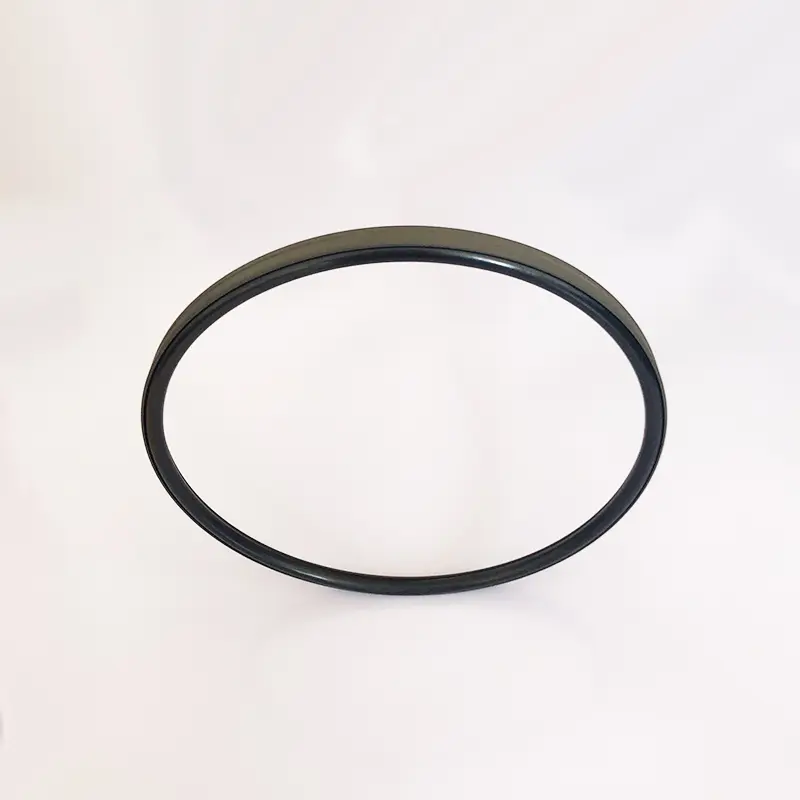

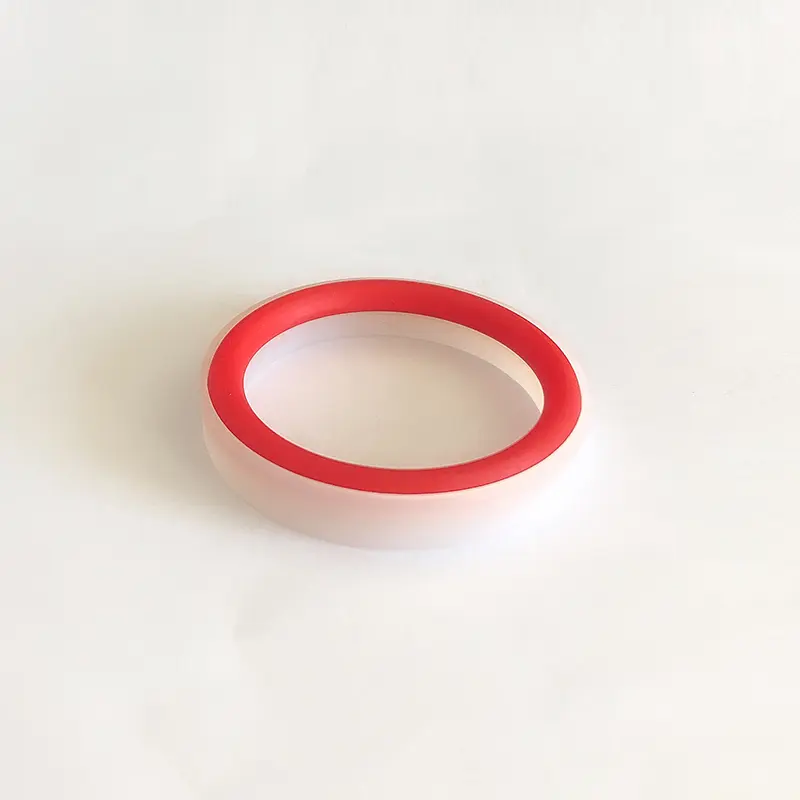

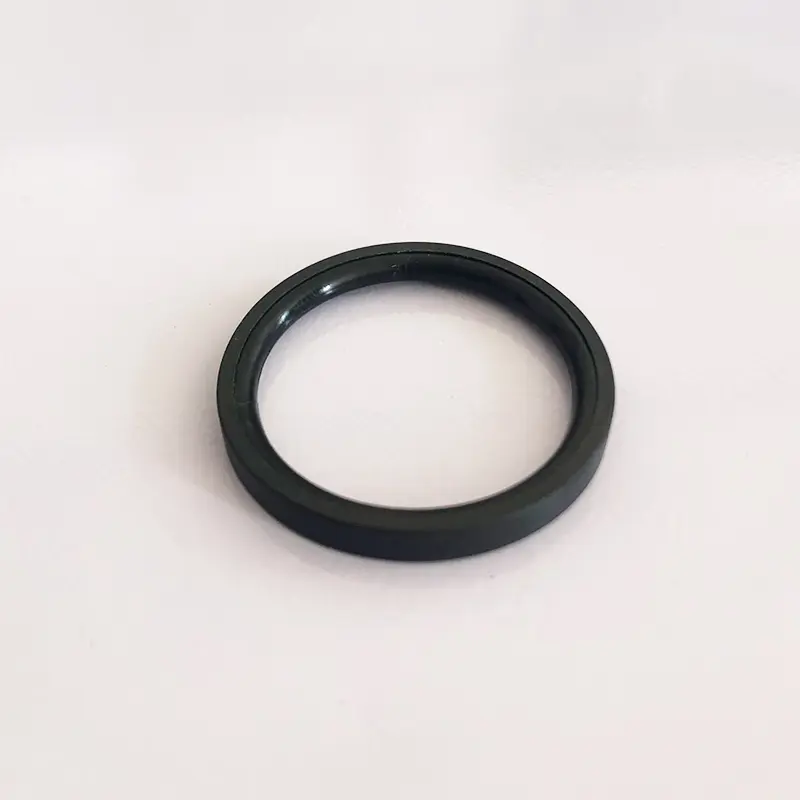

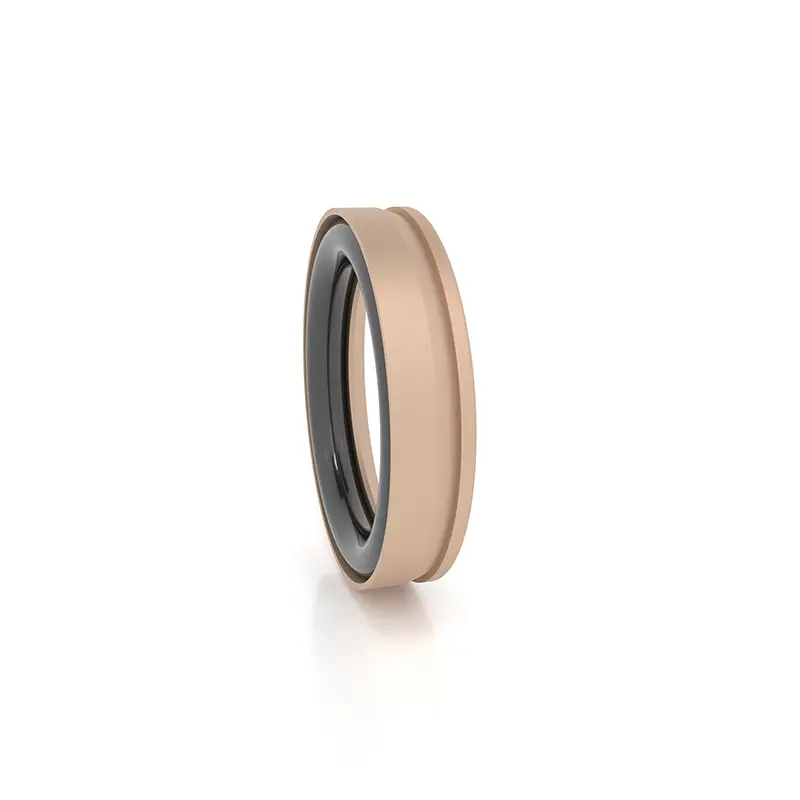

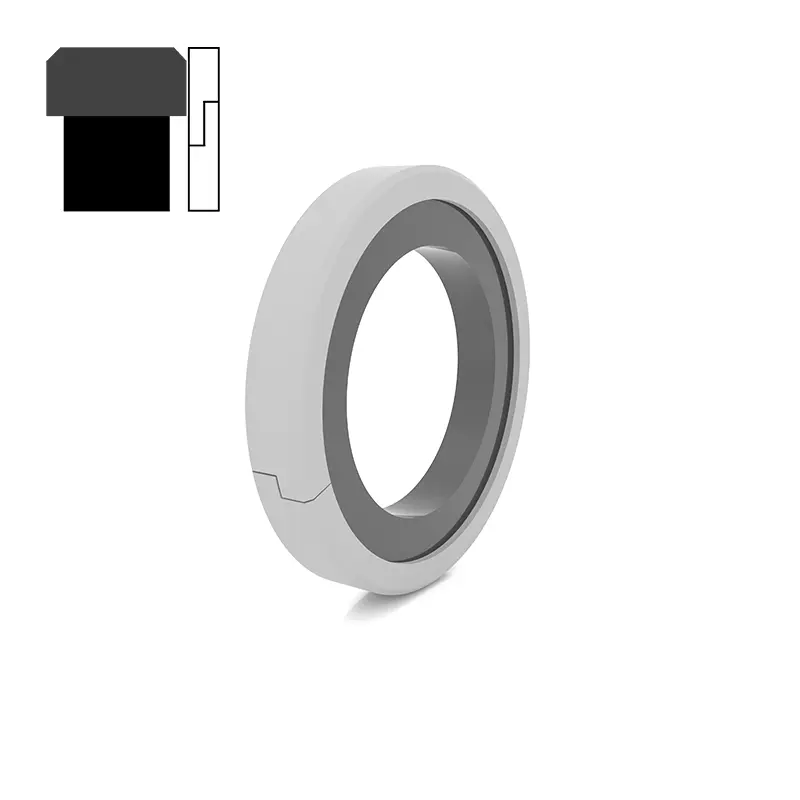

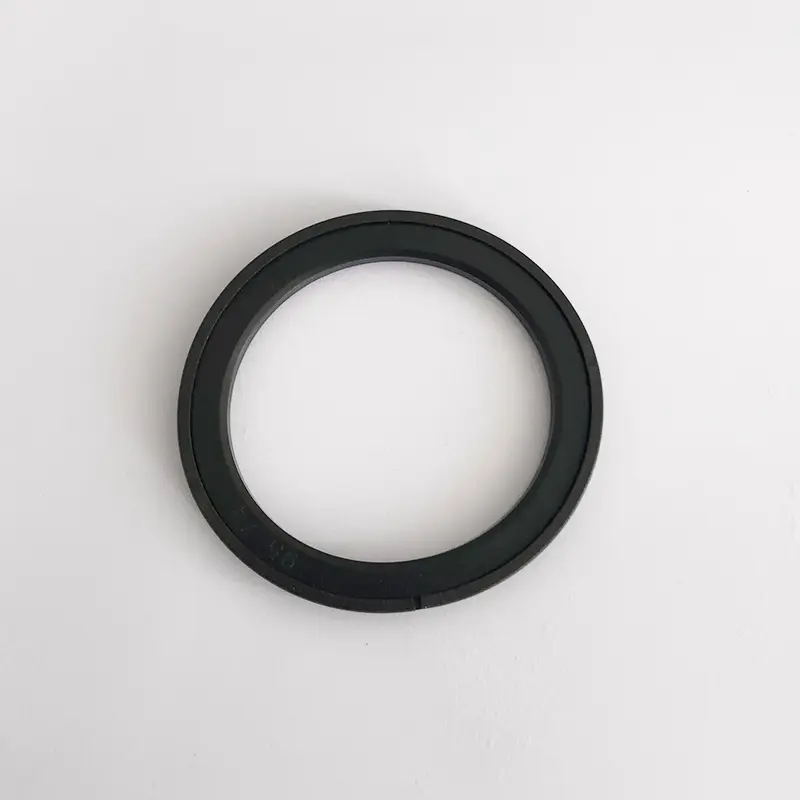

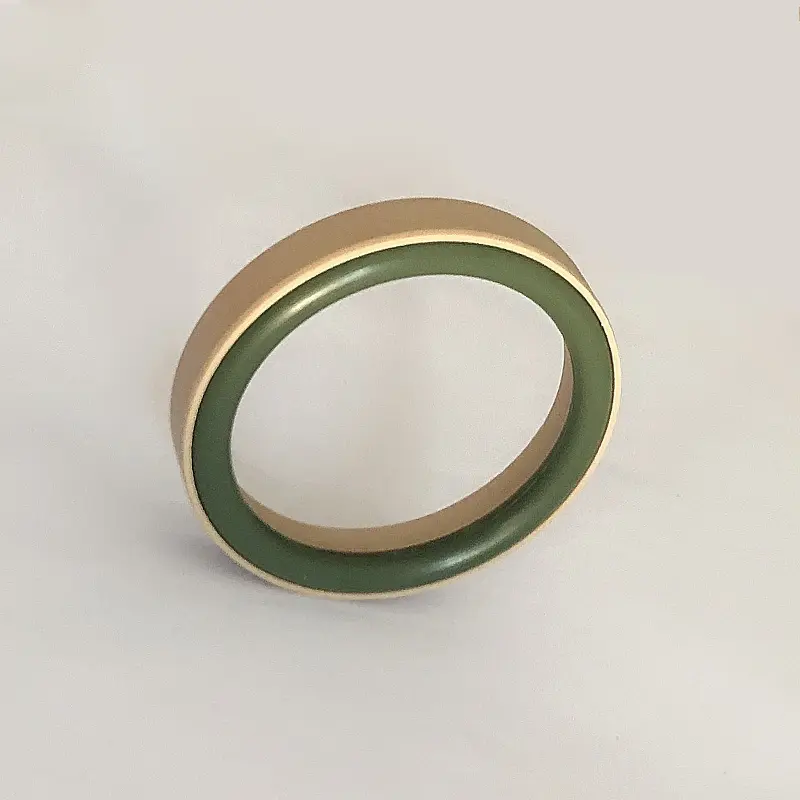

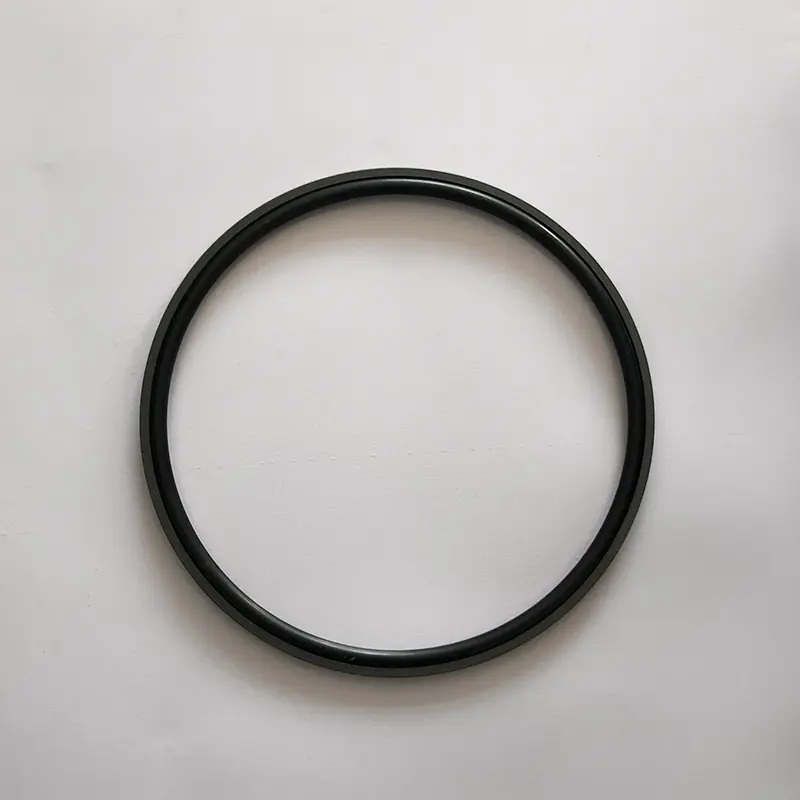

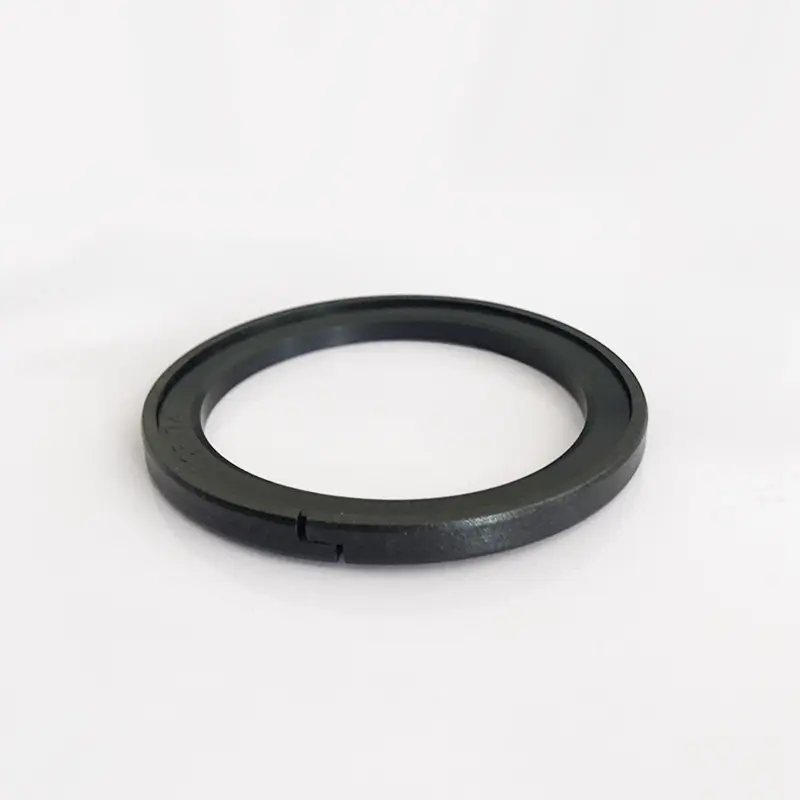

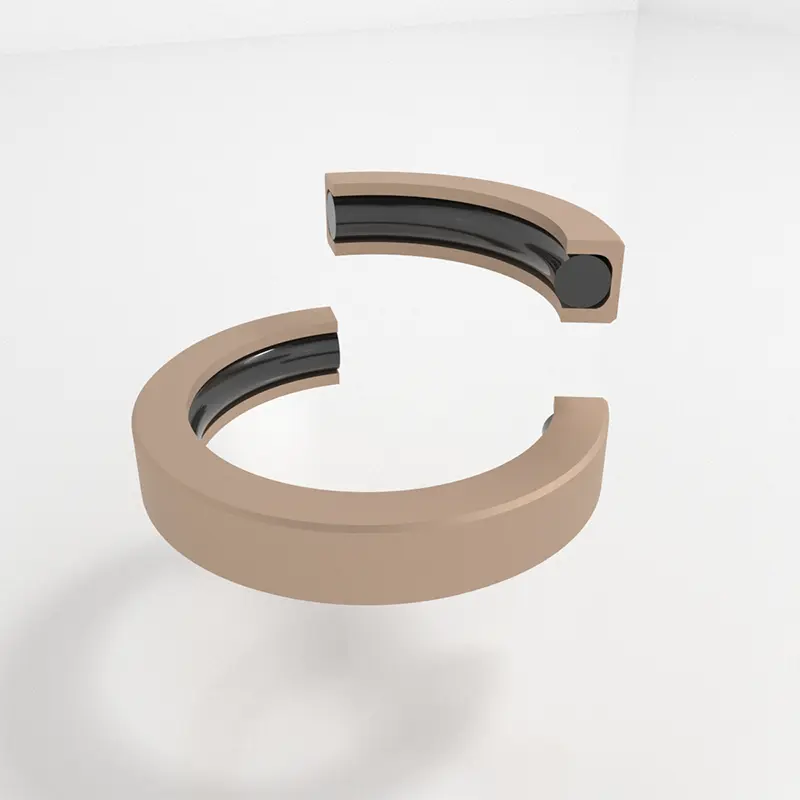

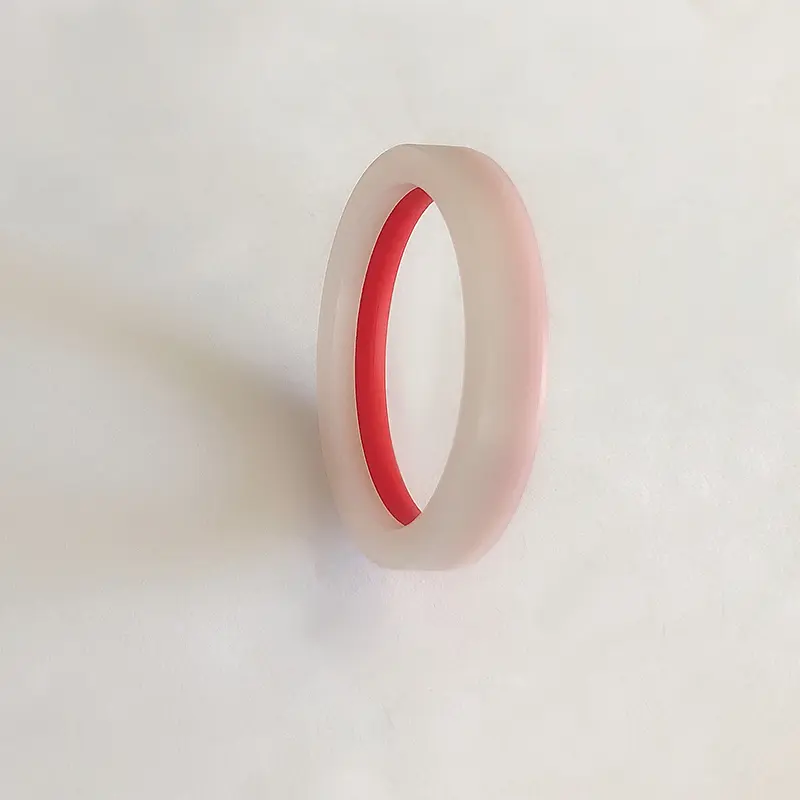

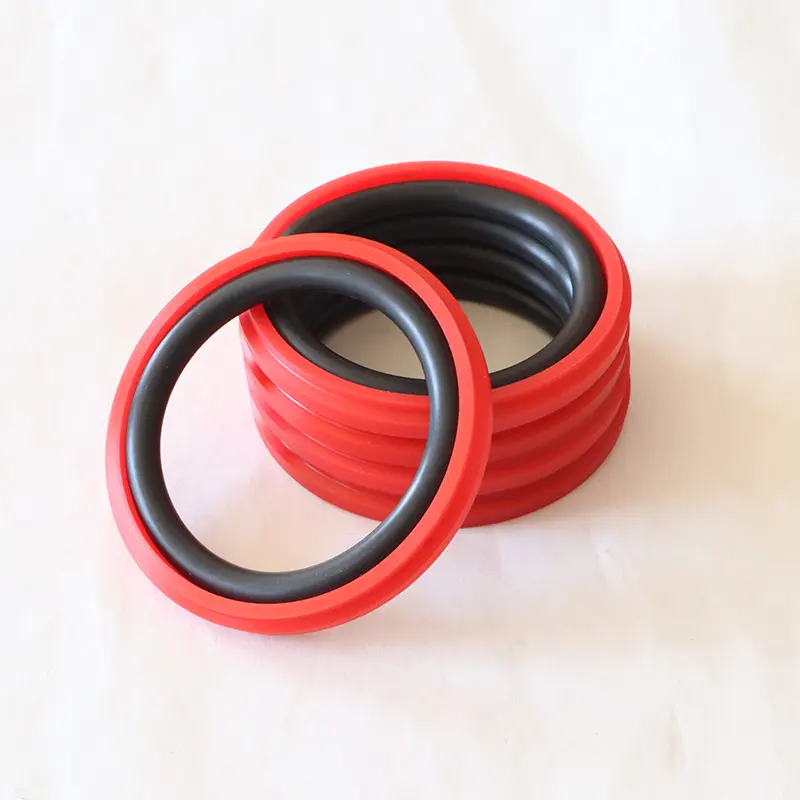

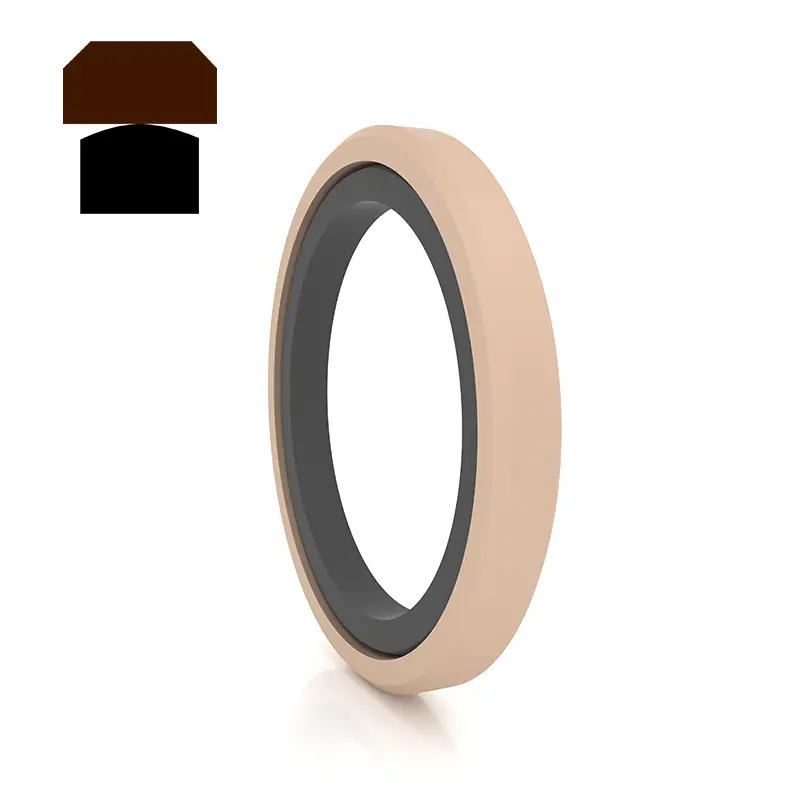

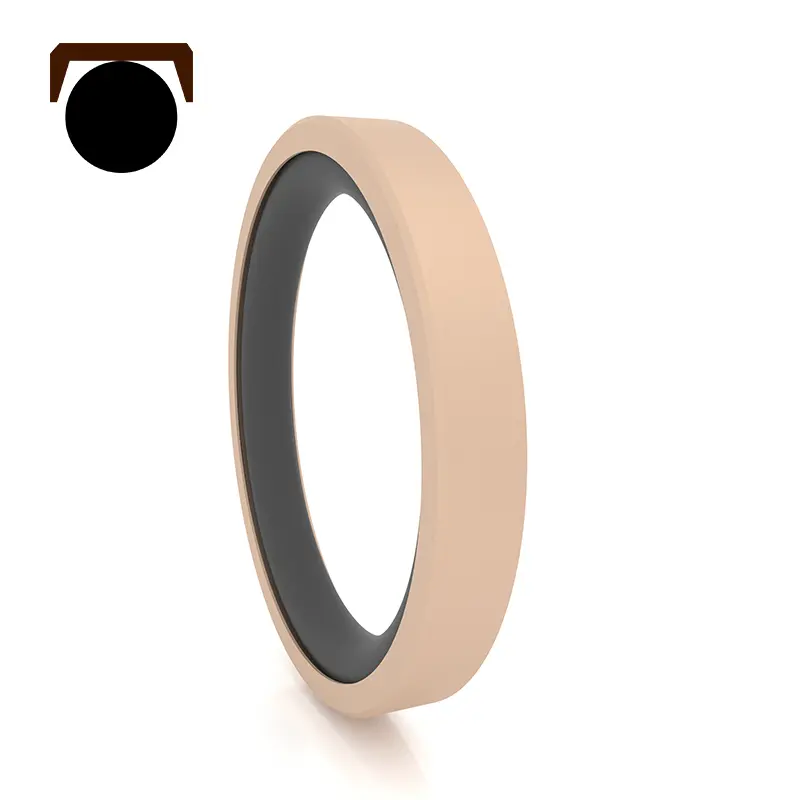

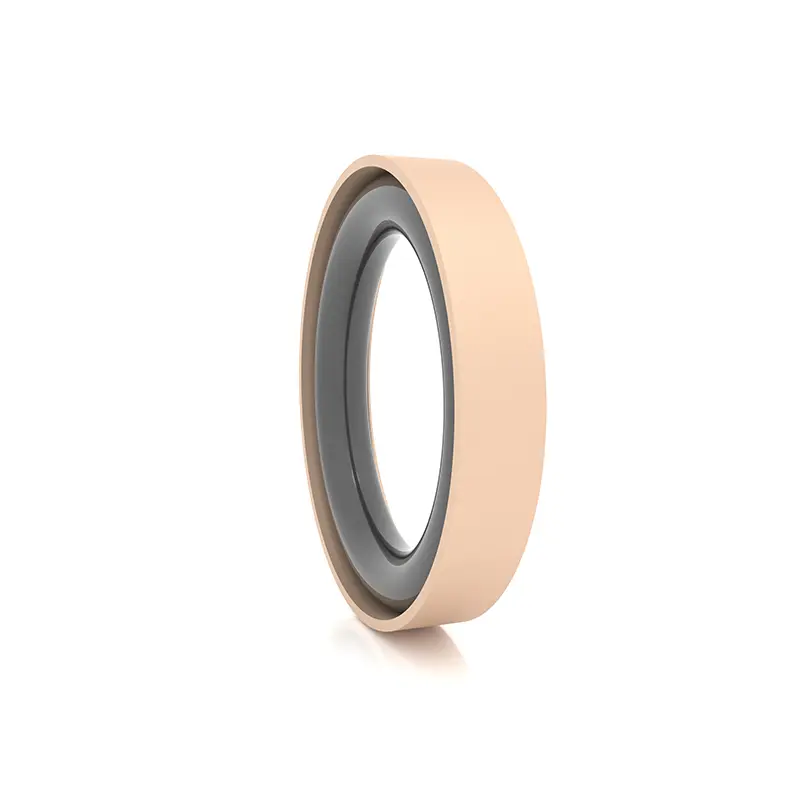

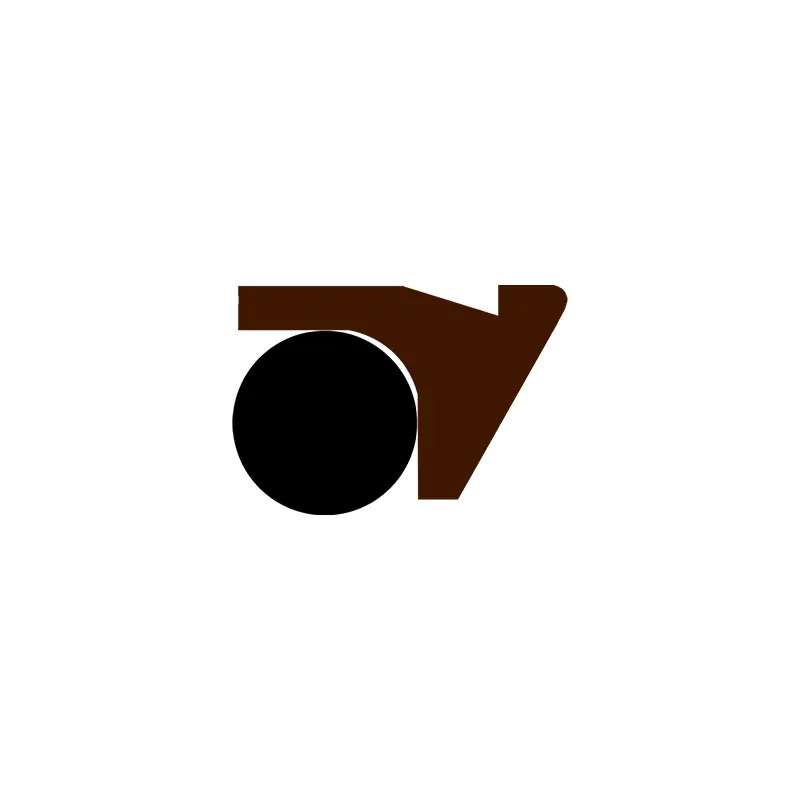

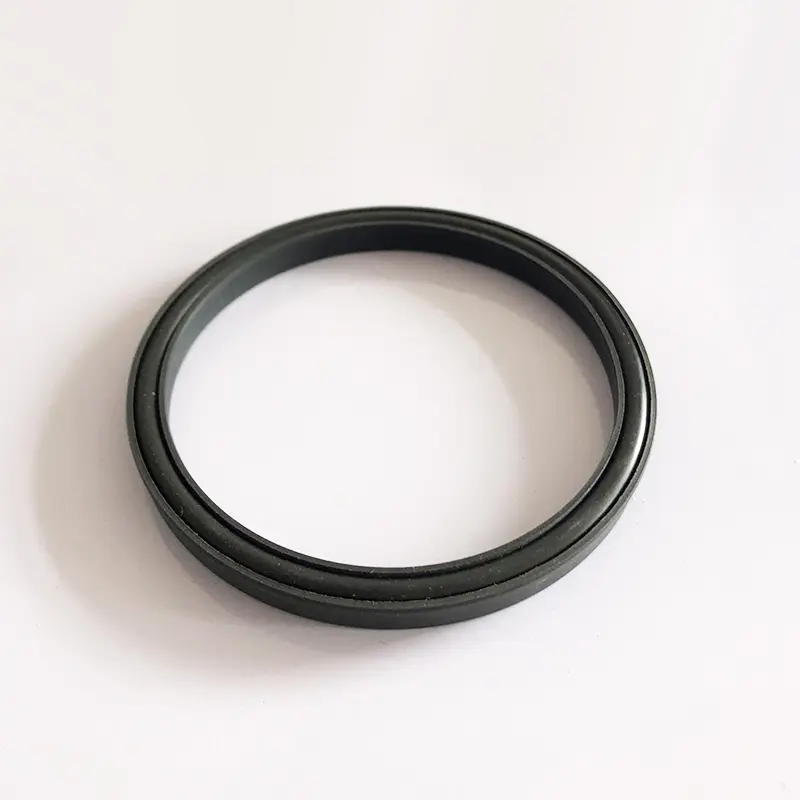

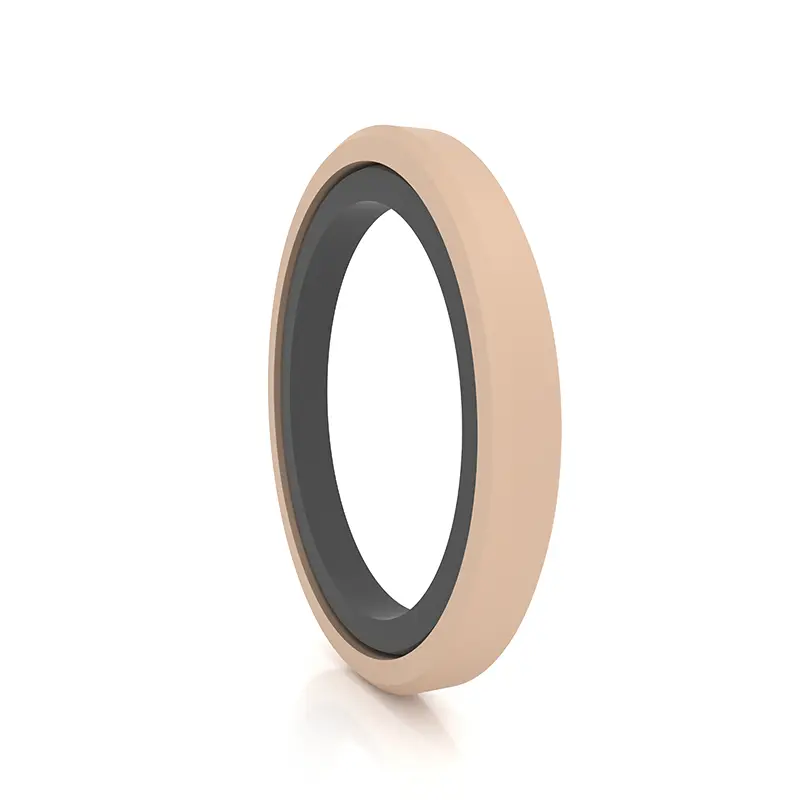

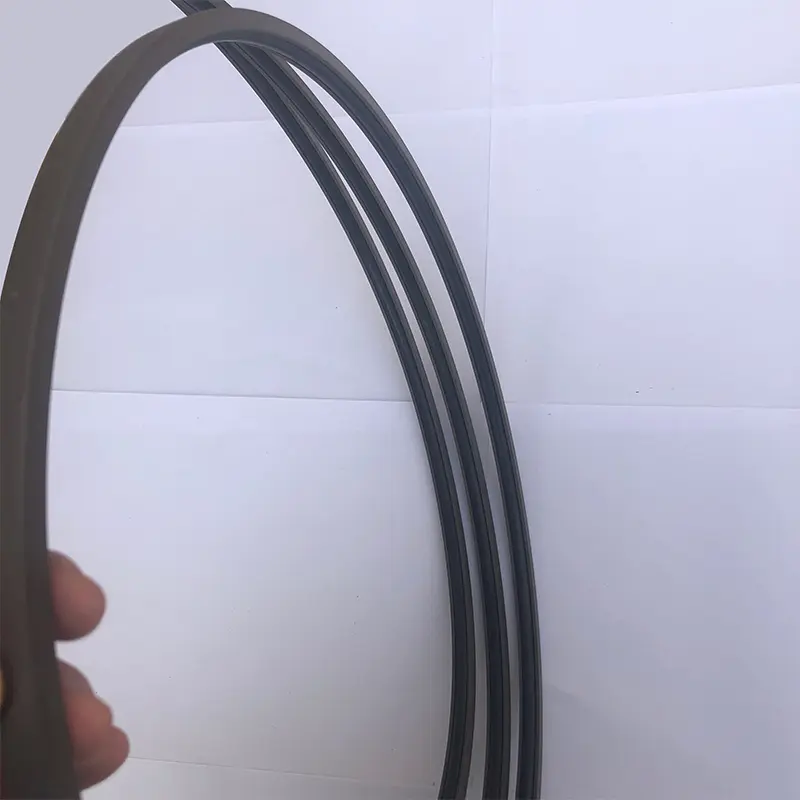

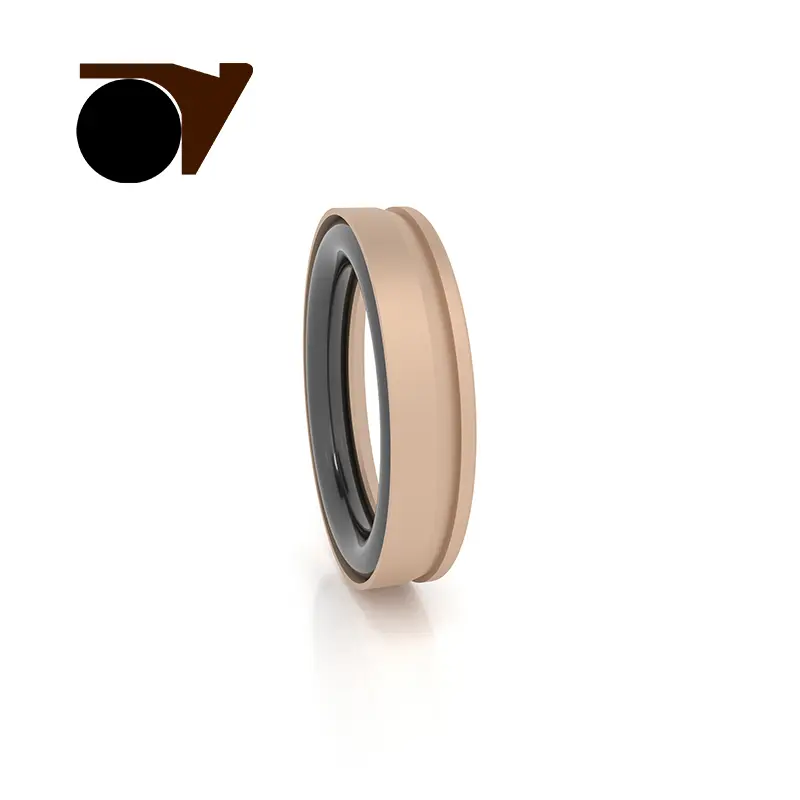

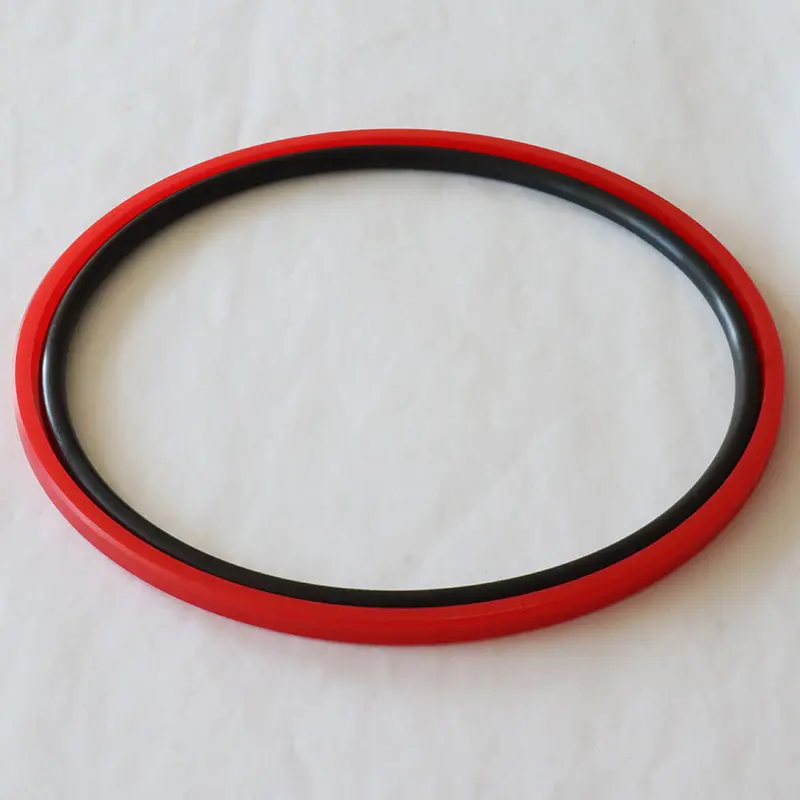

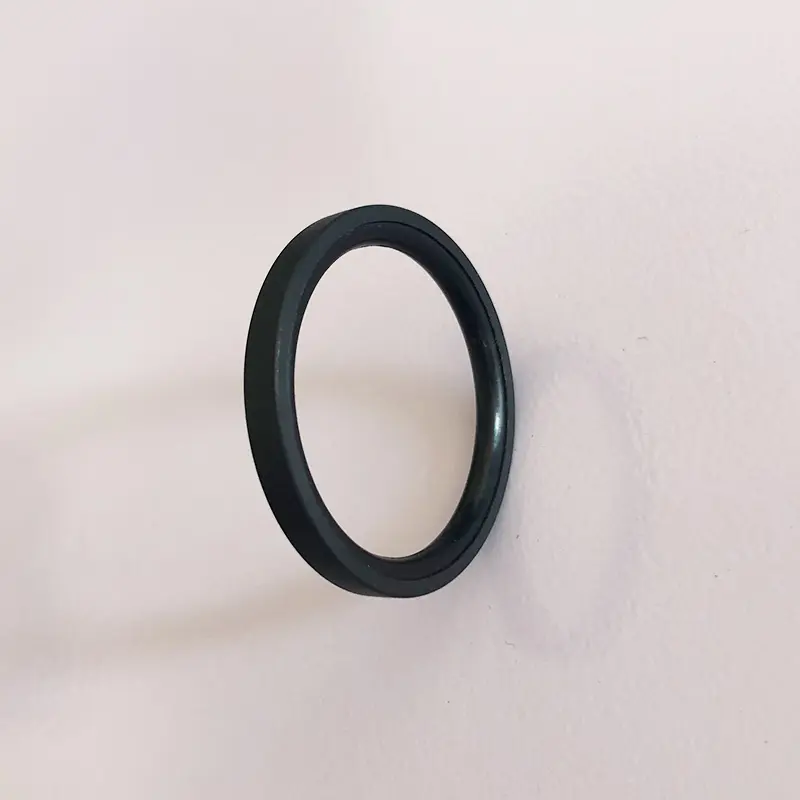

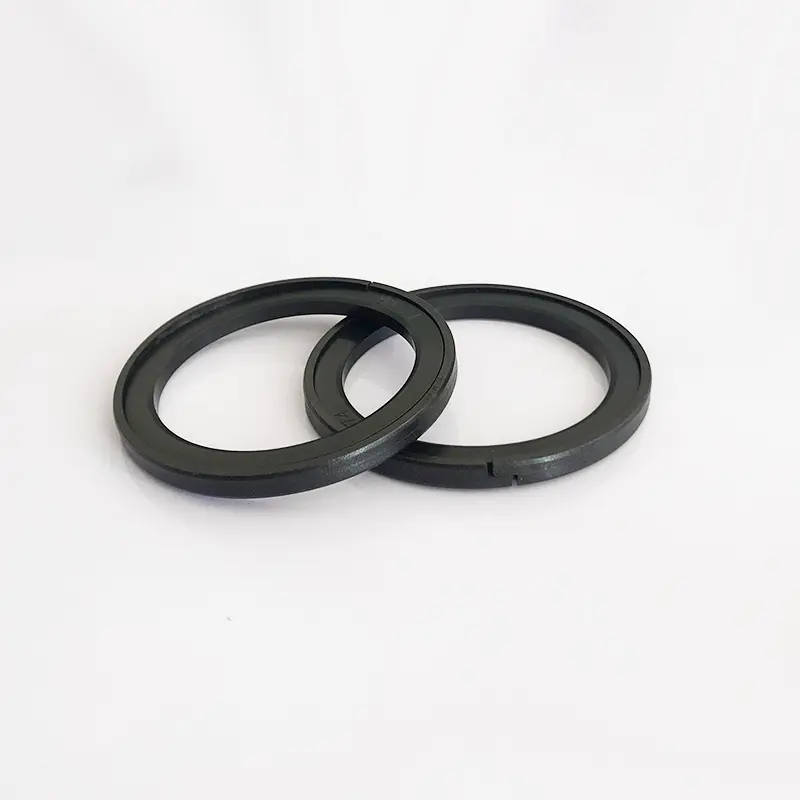

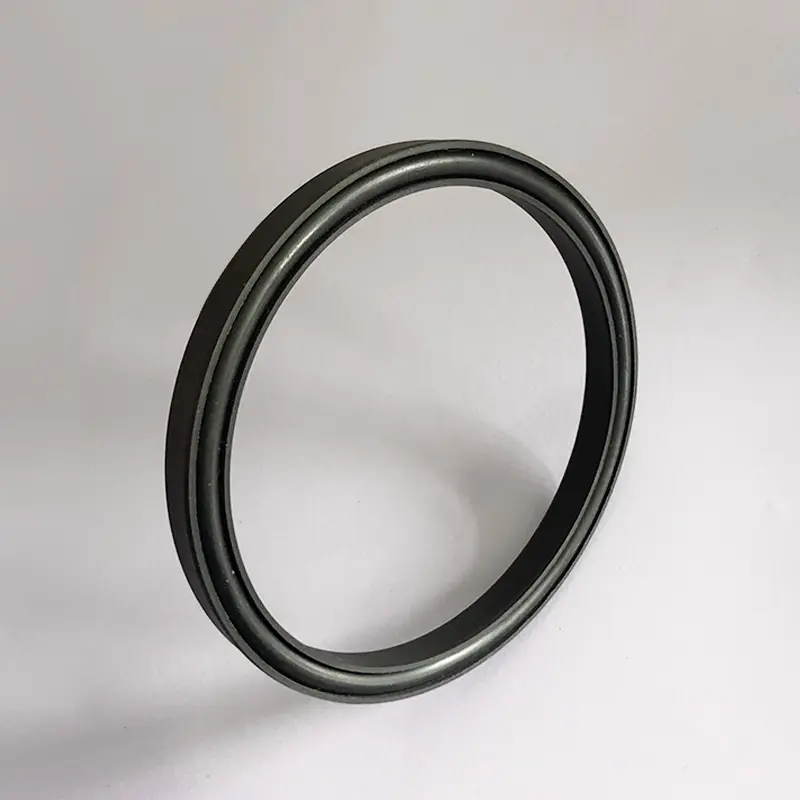

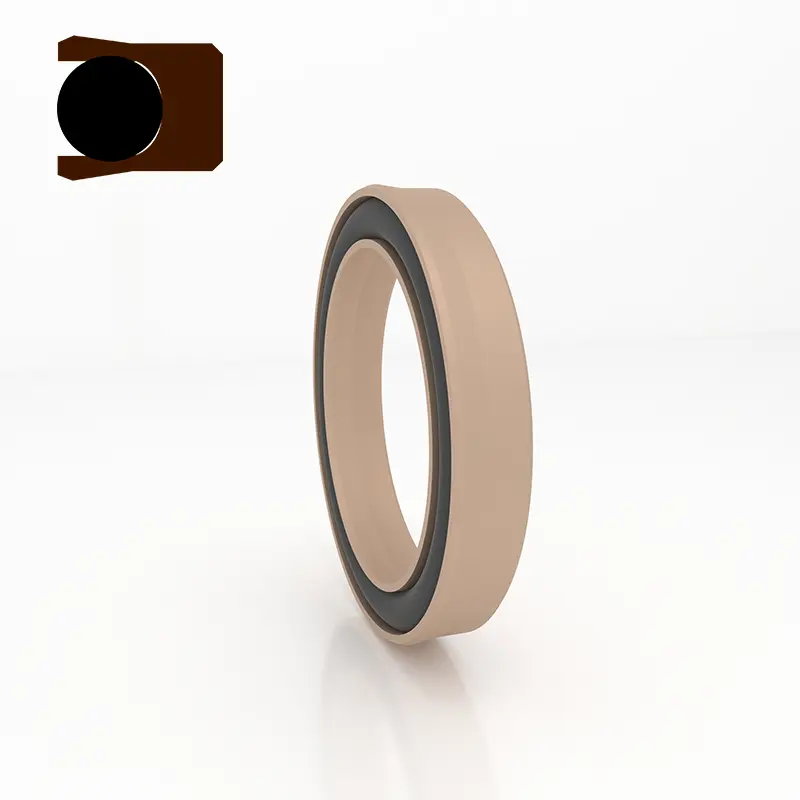

Aukšto slėgio sandarikliai stūmokliniams skylutėms yra puikūs, susidedantys iš PTFE arba specialios kompozicinės medžiagos specialios formos sandarinimo žiedų ir aukšto elastingo O formos gumos žiedų. Remiantis atitinkamais O žiedais, jie yra suskirstyti į RC58-RC64 serijas (pritaikytos GB1235), kurios yra specialiai naudojamos hidrauliniam stūmokliniam judesiui vienpusei sandarinimui.
PTFE medžiaga turi stiprų cheminį stabilumą, rūgšties ir šarmų atsparumą korozijai ir prisitaiko prie sudėtingos cheminės aplinkos. Sandarinimo žiedas ir guminis žiedas veikia kartu, kad pasiektų puikų sandarinimo efektą.
Jūrų inžinerijoje aukšto slėgio sandarikliai stūmoklinėms skylėms gali užtikrinti pagrindinę apsaugą nuo giliavandenių detektorių hidraulinės sistemos. Giliavandenių vandens slėgis yra didelis, o jūros vanduo yra labai ėsdinantis. Materialus pranašumas yra viena iš būtinų sąlygų, kad produktas užtikrintų atsparumą aukštam slėgiui ir atsparumui korozijai.
Sunkiųjų mašinų gamyboje didelės krano hidraulinės teleskopinės rankos daug naudos. Statybų vieta yra sudėtinga, teleskopinės rankos dažnai juda, o slėgis skiriasi. „PTFE“ medžiaga yra atspari dėvėjimui, kartu su plonomis lūpų konstrukcijomis, realiojo laiko kompensacija už susidėvėjimą, sandariai sandarikliui ir sumažinta gedimo rizika.
Naujų energetinių transporto priemonių lauke taip pat kritiškai yra aukšto slėgio sandarikliai nuo stūmoklių skylių. EPS hidrauliniuose komponentuose medžiaga yra stabili ir gali tiksliai užklijuoti hidraulinės alyvos erozijos ir temperatūros pokyčių paviršiuje; Stabdžių sistemoje, siekiant didelio slėgio smūgio ir stabdžių skysčio korozijos, specialioji struktūra ir optimizuotas storio sandarinimo žiedas griežtai apsaugo nuo nuotėkio ir užtikrina saugumą.
Aukšto slėgio antspaudai, skirti stūmoklinėms skylėms, kuriose mes gaminame, yra keletas modelių su plonomis lūpų dizainu su gera kompensacija ir puikus sandarinimas. Jie yra gerai optimizuoti dėl vandens slėgio ir mažo klampumo terpės. Speciali struktūra yra atspari aukštam slėgiui ir turi puikią medžiagų kokybę. Tai yra geriausias pasirinkimas norint atidaryti efektyvų sandarinimą.
Produkto savybės:
1.
2. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;
3. Gali būti naudojamas aukšto slėgio, ypač aukšto slėgio, vandens ir kitoms mažo klampumo terpėms sandarinimui;
4. Gali būti naudojamas vandens ir kitoms mažo klampumo terpėms sandarinimui

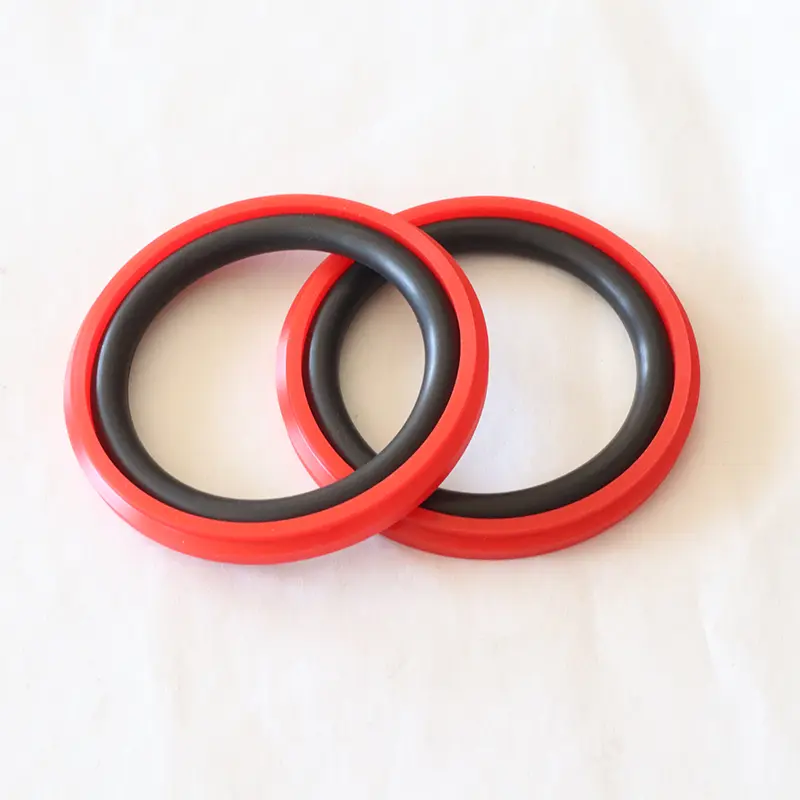

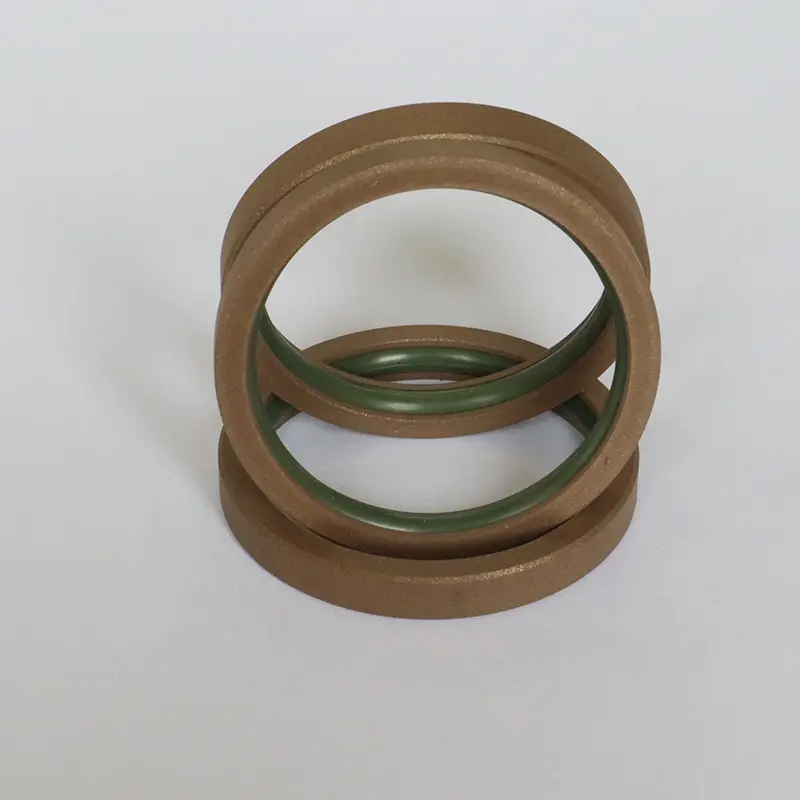

Medžiagos pasirinkimas

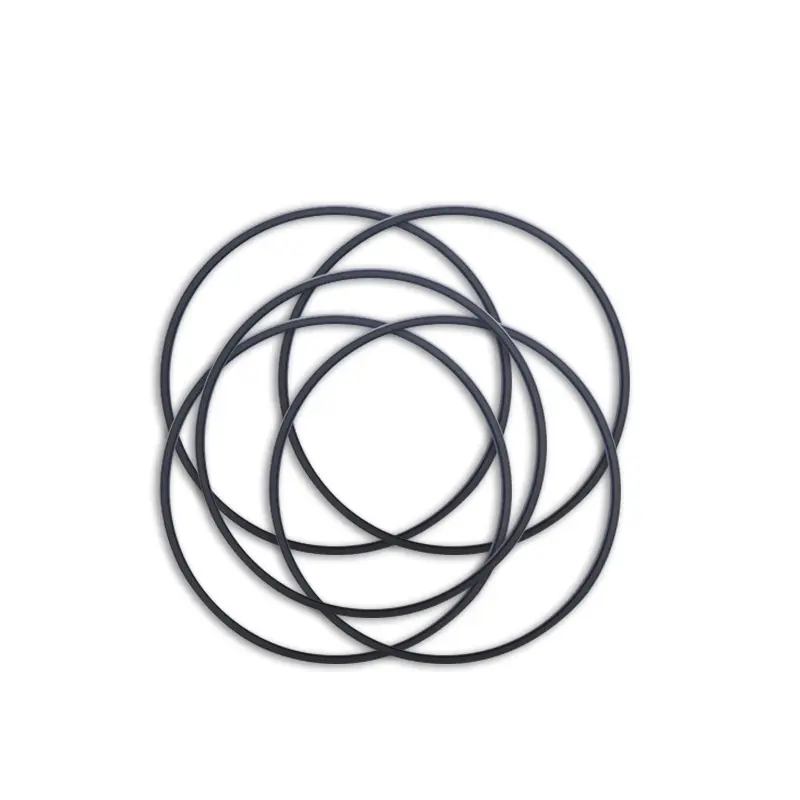

1. O žiedų medžiagos yra: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.

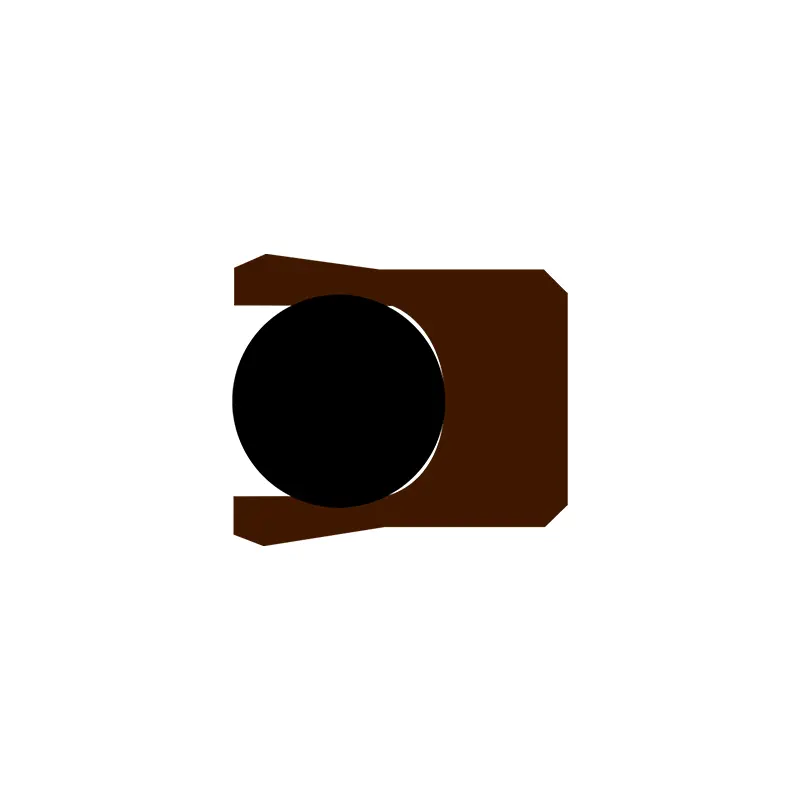

| Tinkamos stūmoklinių skylių aukšto slėgio sandariklių darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu) | |||||
| Profilis | Modelis | Spaudimas (MPA) |
Temperatūra (℃) | Greitis (m/s) | Žiniasklaida |
 |
RC51/RC52 | ≤70 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt. |
| -20 ~+200 (atitinka O žiedo FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (atitinka O žiedo NBR) | ≤6 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt. |
| -20 ~+180 (atitinkantis O žiedo FKM) | |||||
 |
Gerai | ≤50 | -35 ~+110 (atitinka O žiedo NBR) | ≤1 | Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB) ir kt. |
Užsakymo pavyzdys:
Užsakymo modelis RC51-80x70x7.6-PTFE3-R01
Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01 O žiedo medžiagos kodas
Užsakymo modelis RC53-80x69.6x9.8-PTFE3 -R01
Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01-O-žiedo medžiagos kodas
Užsakymo modelis RC55-80x69.4x10.6-PTFE3-R01
Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01-O-žiedo medžiagos kodas
Užsakymo modelis RC56-80x70x9.2-PTFE3 -R01
Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01-O-žiedo medžiagos kodas
Užsakymo modelis OK-80x59x8 cilindro skersmuo X griovelio skersmuo X griovelio plotis

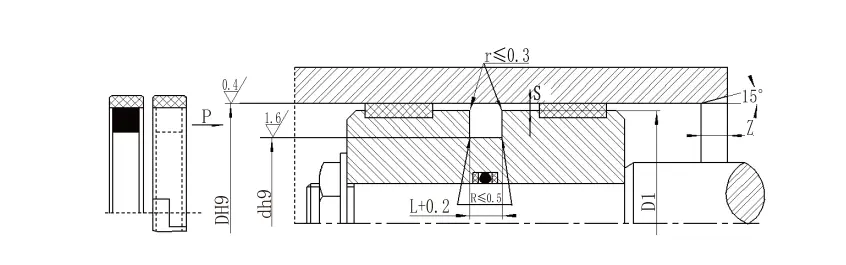

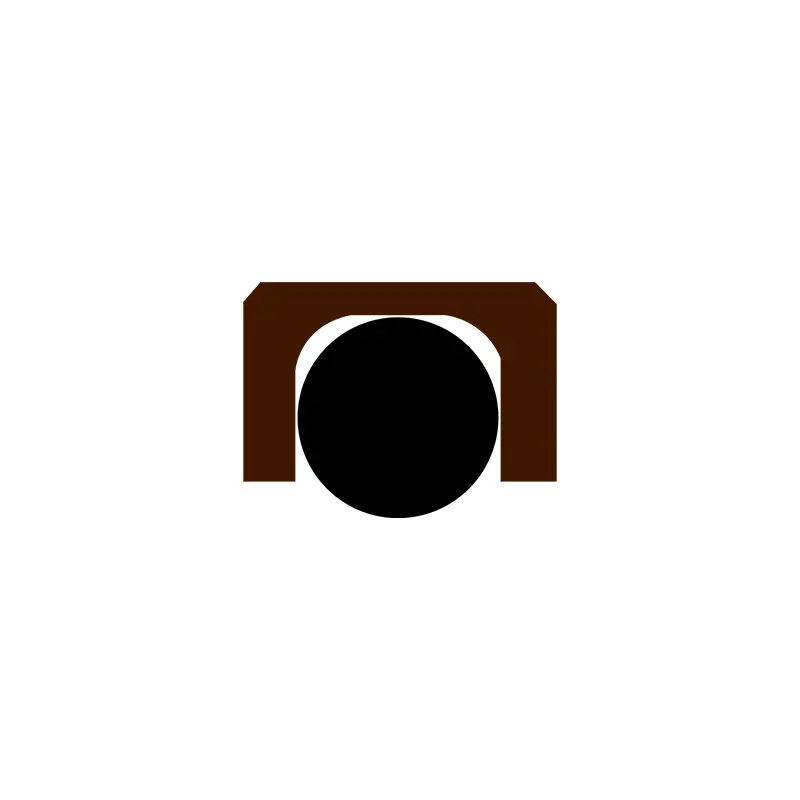

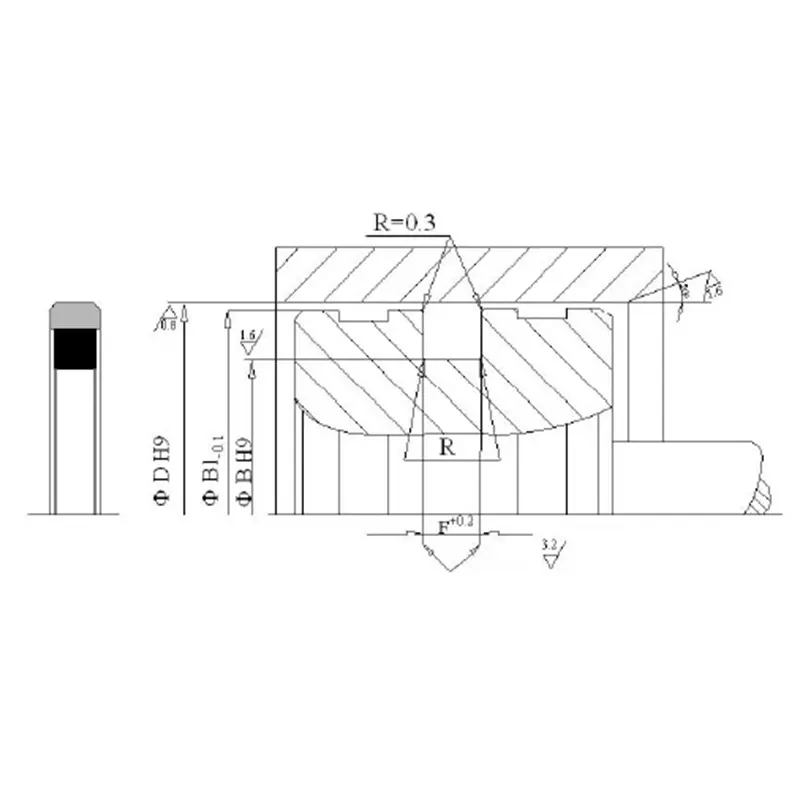

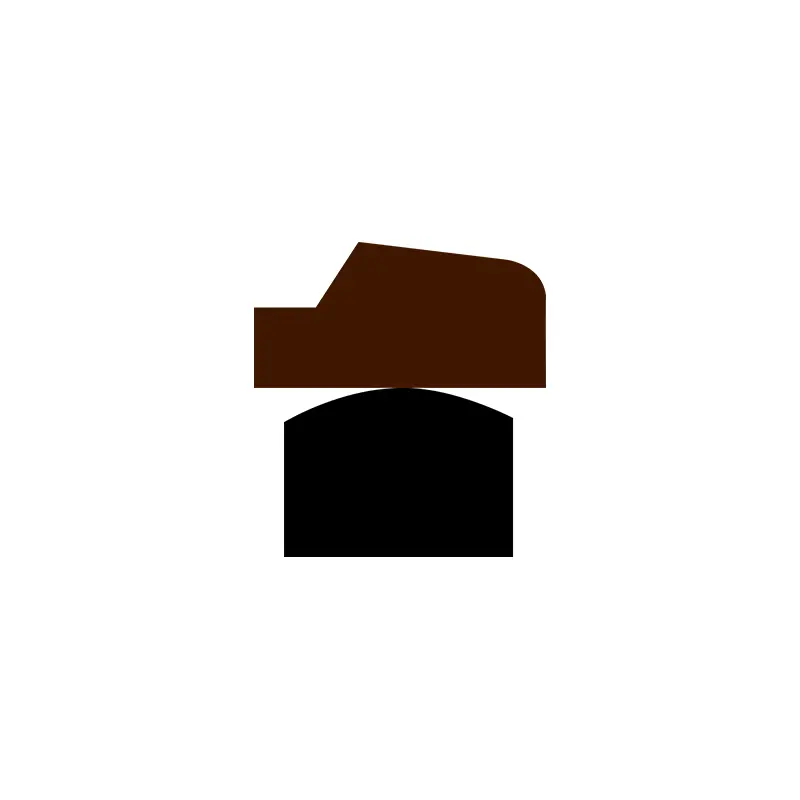

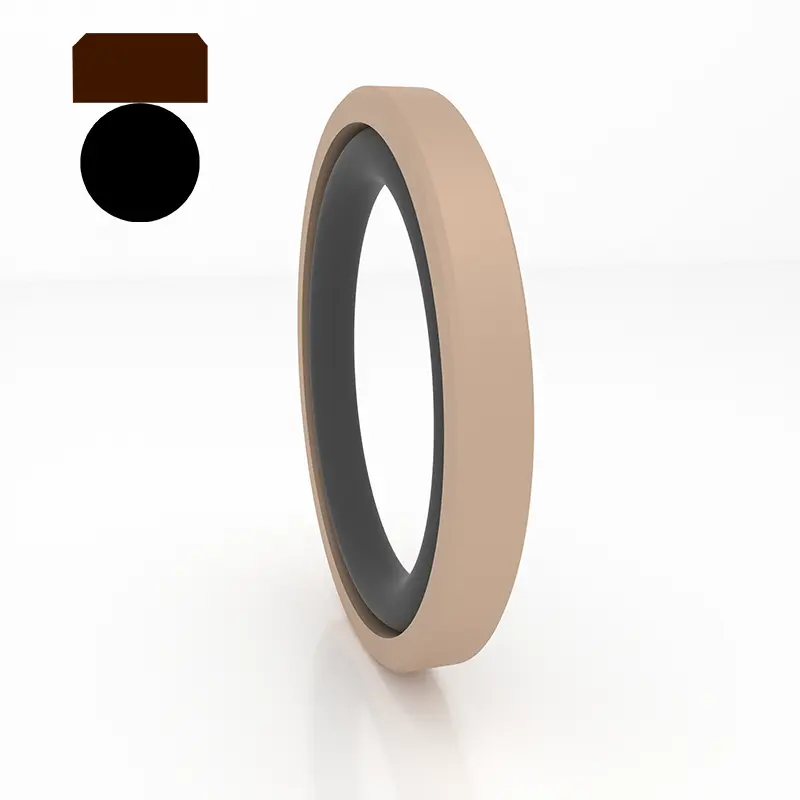

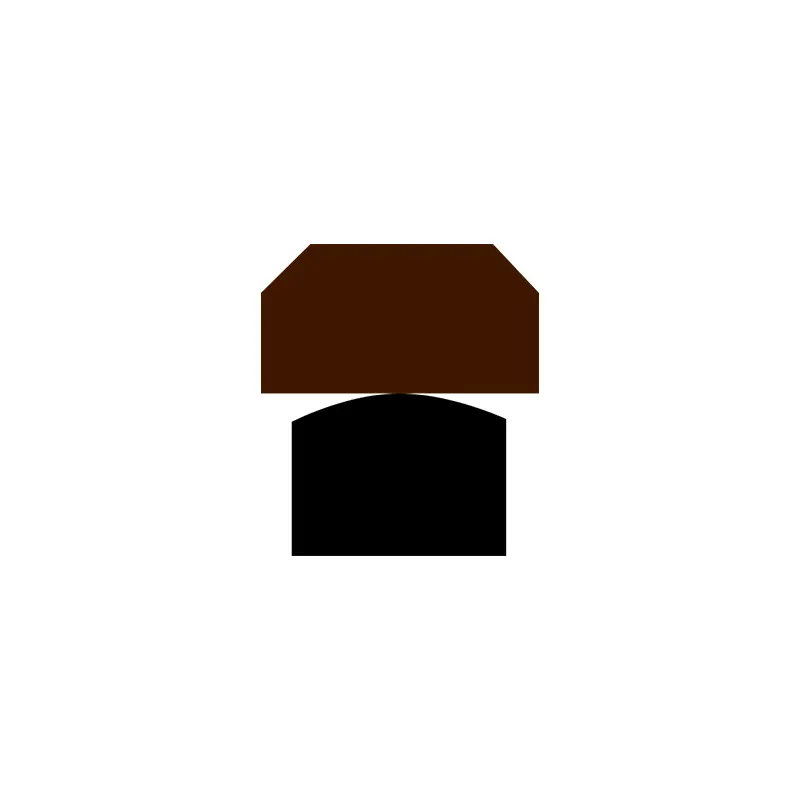

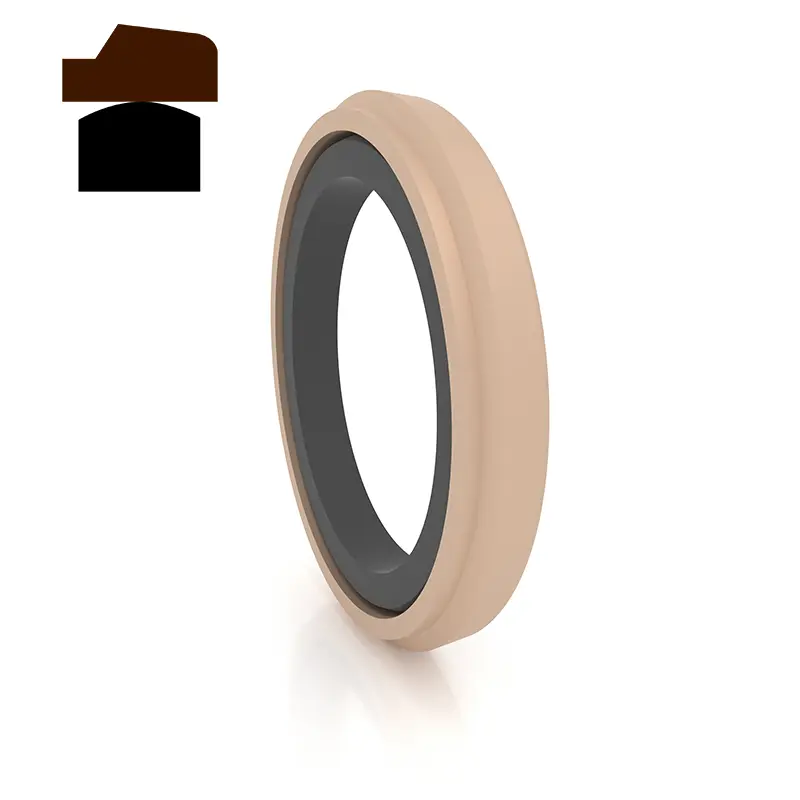

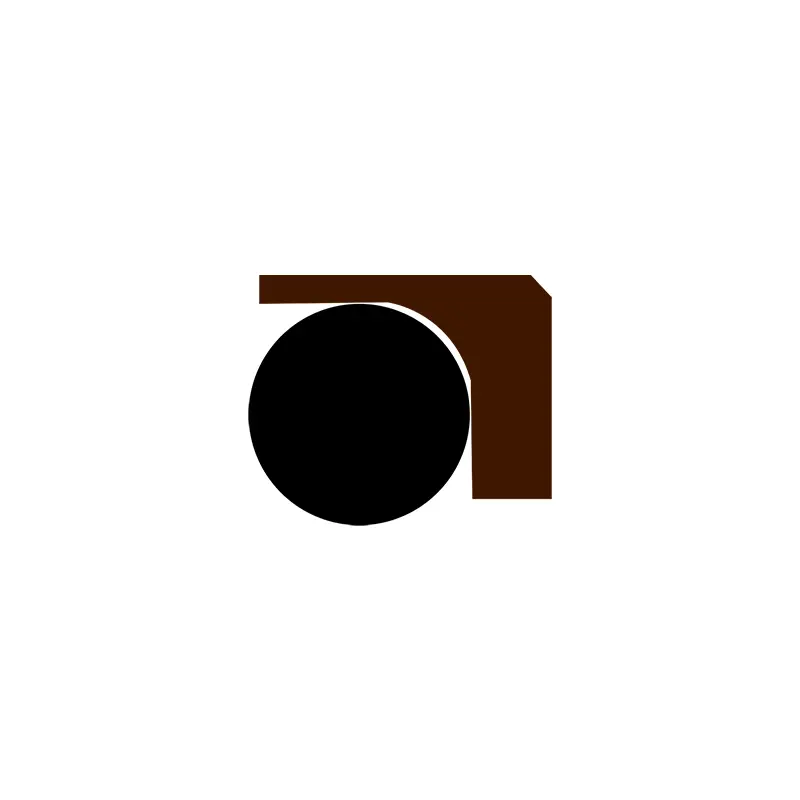

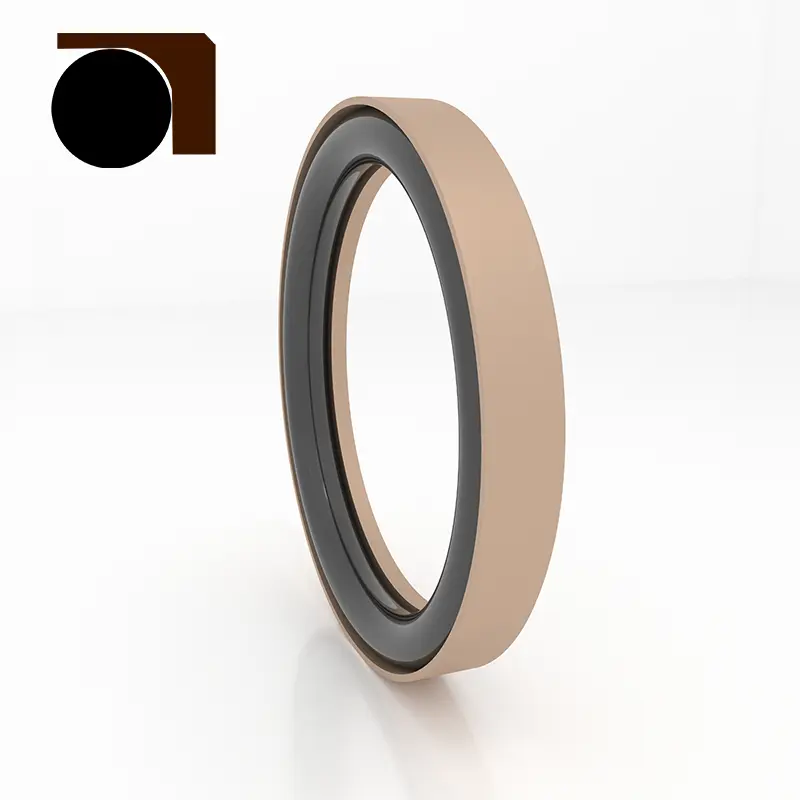

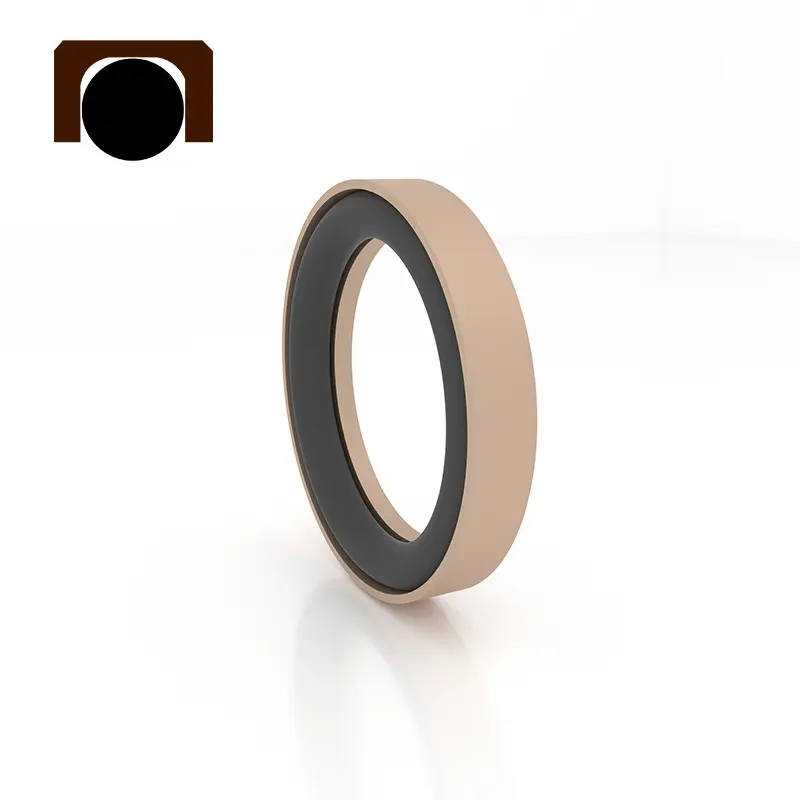

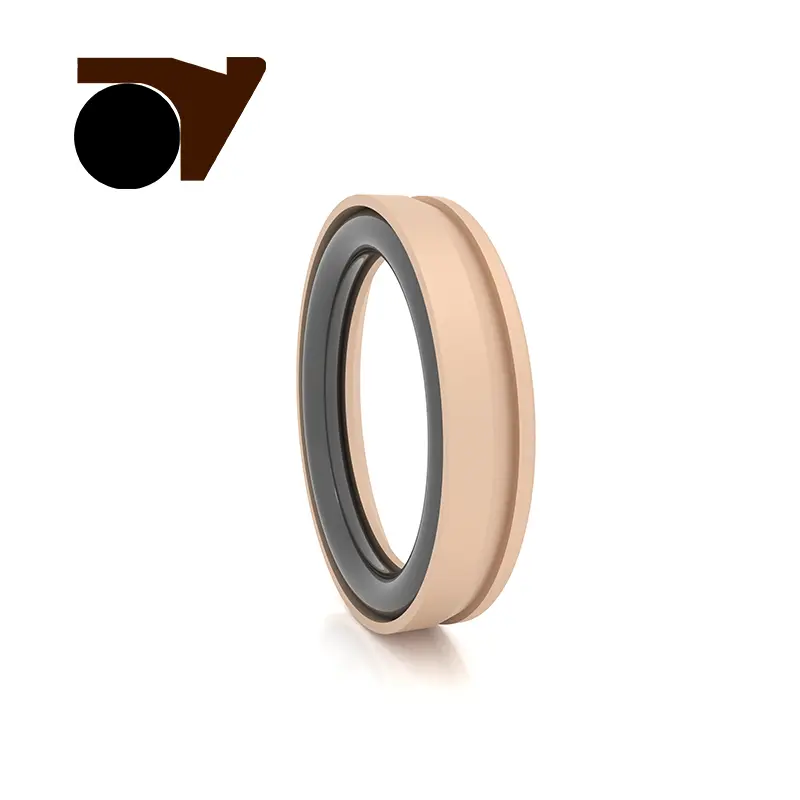

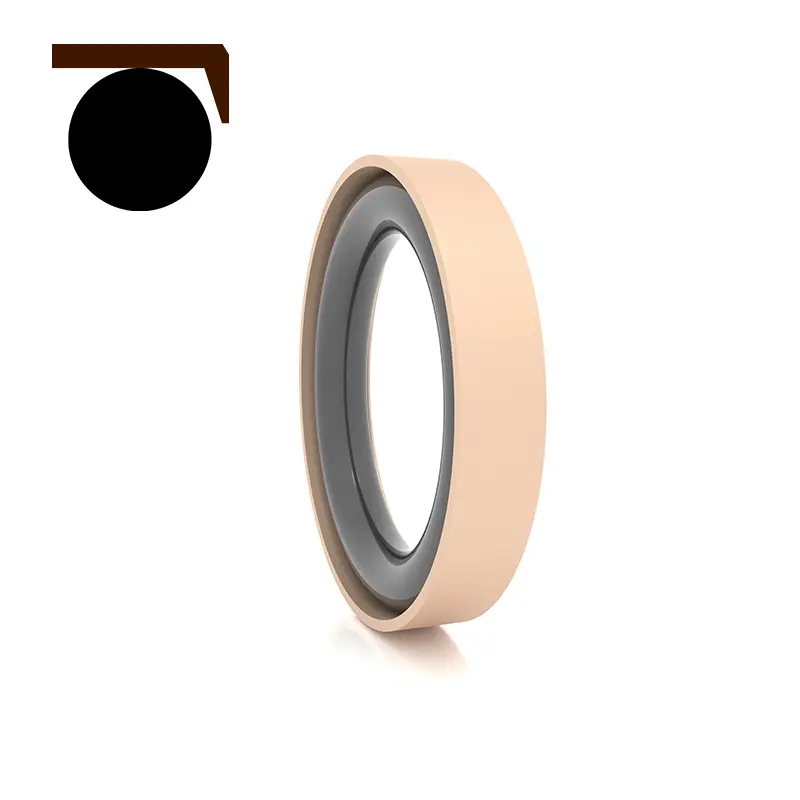

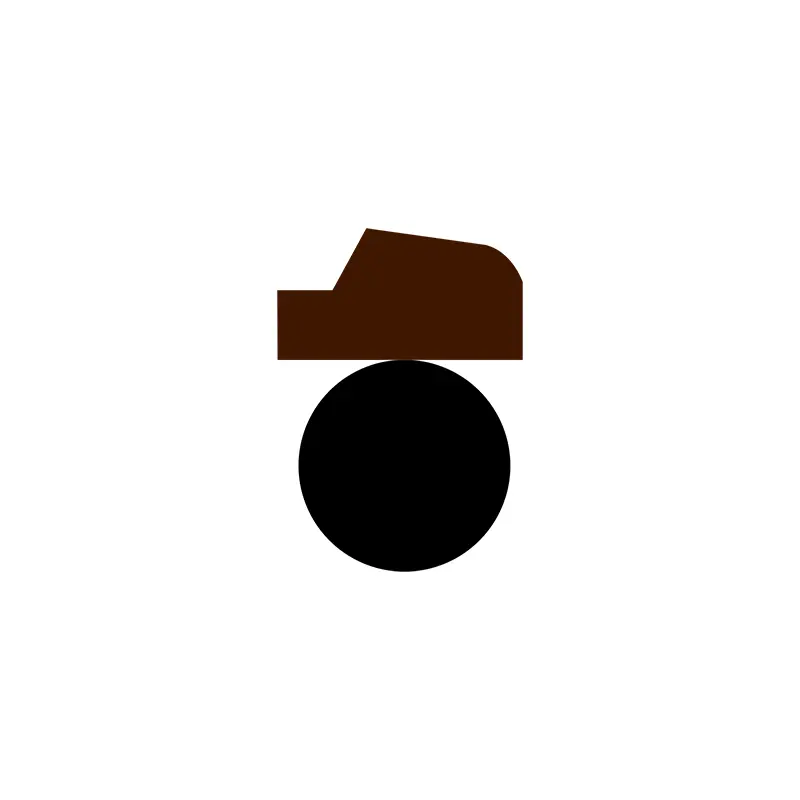

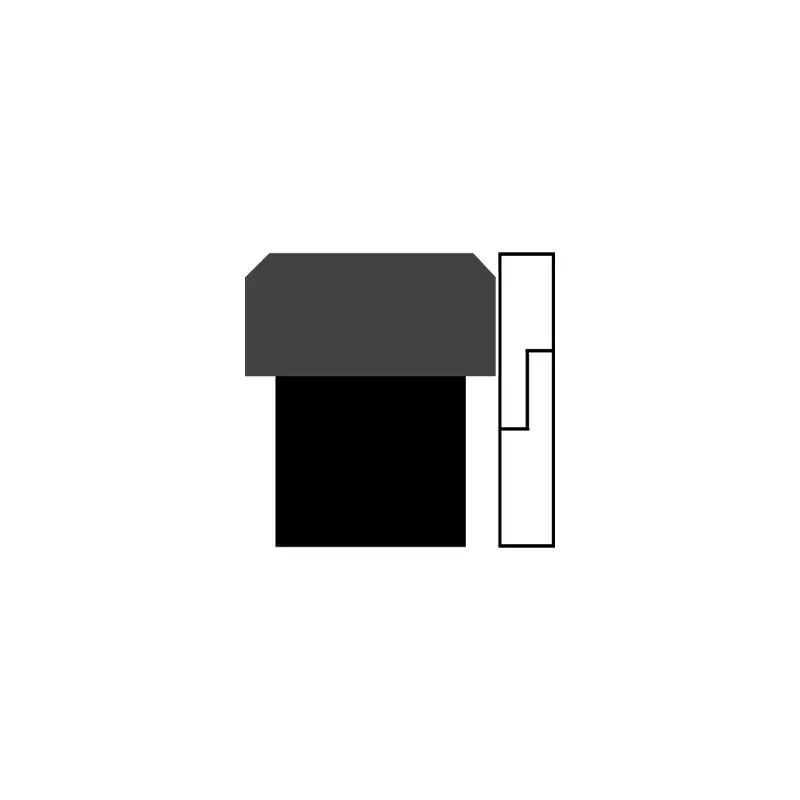

Specifikacijos

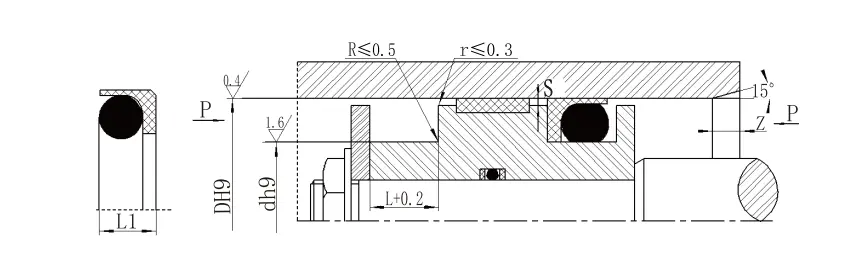

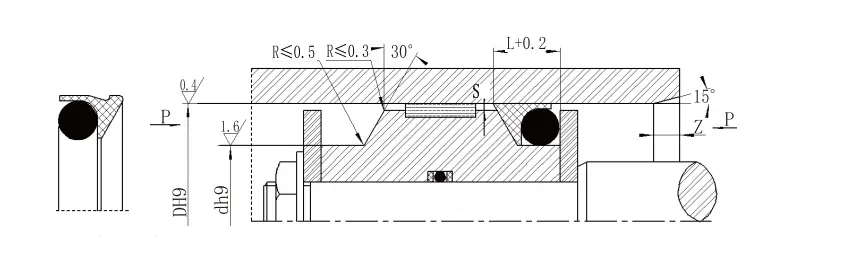

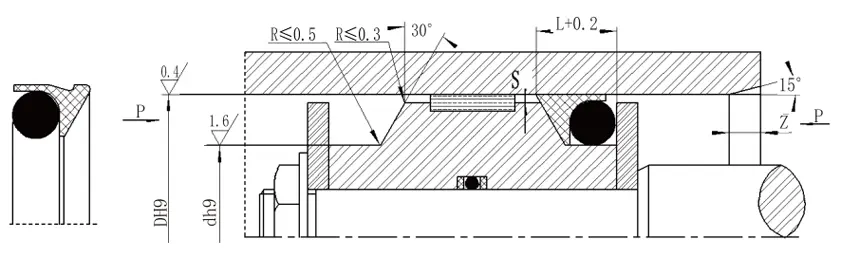

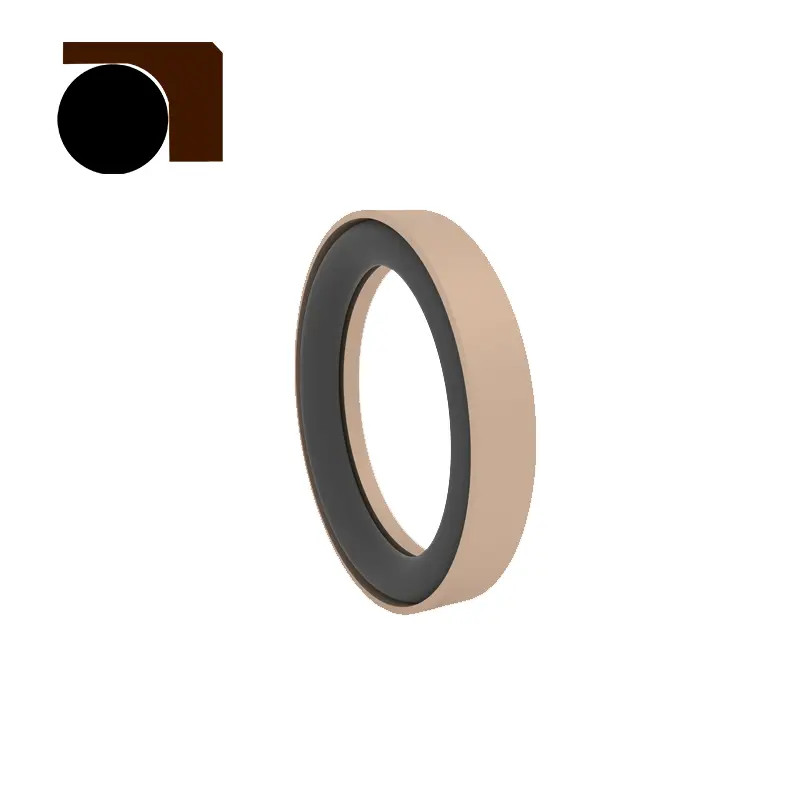

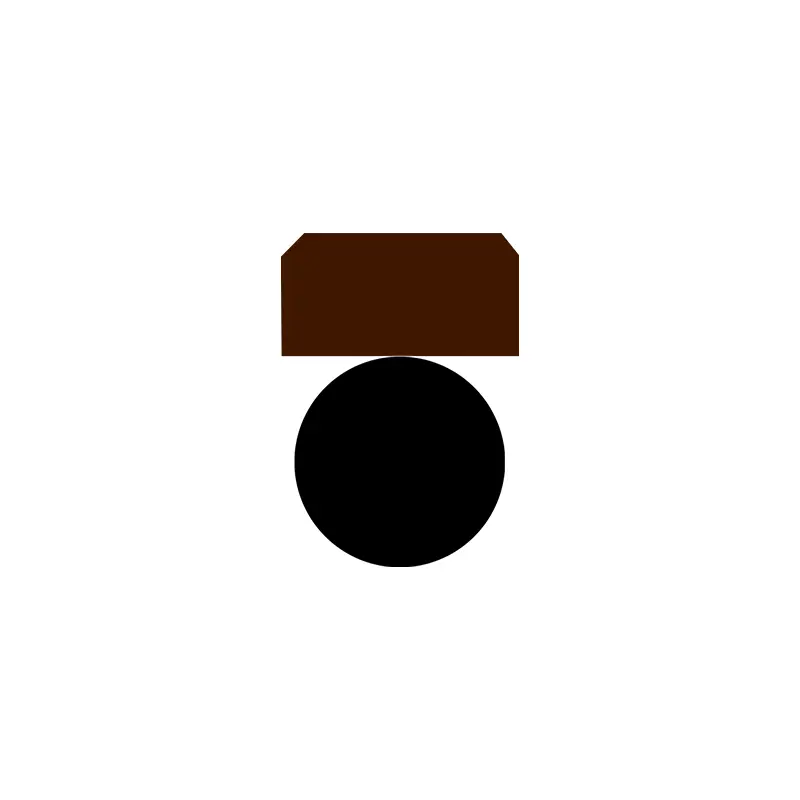

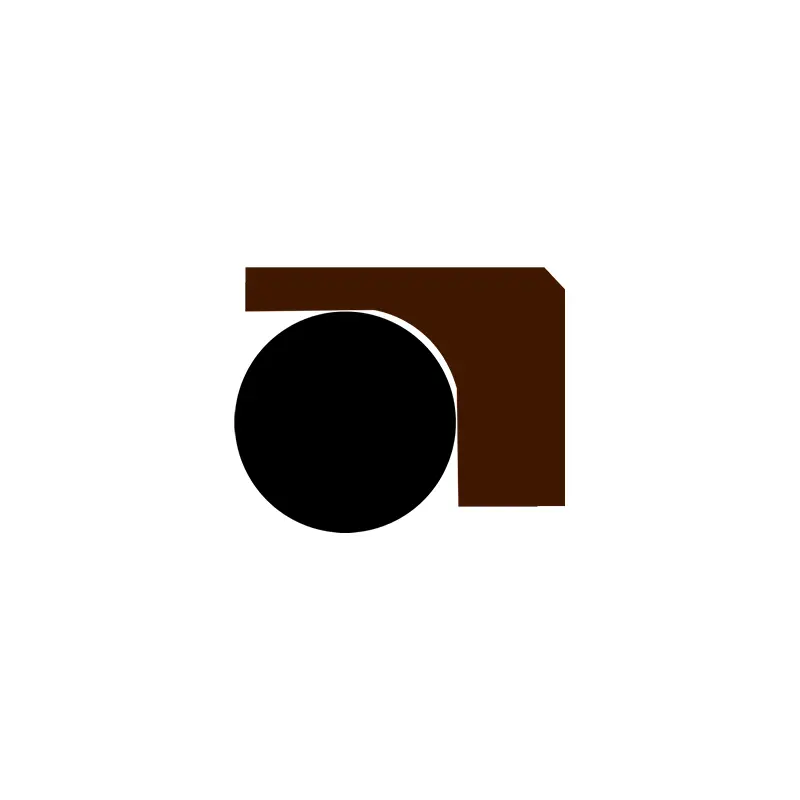

RC51 Specifikacijos parametrų lentelė (yra visos parametrų diapazono specifikacijos)| Standartinis DH9 tipas RC51 |
Šviesos apkrova DH9 RC51-Q |
Sunkus apkrova DH9 RC51-Z |
Griovelio skersmuo D H9 |
Griovo plotis L+0.2 |
Sandariklio aukštis L1 | Radialinis klirensas sMaks | Chamferis Zmin |
O žiedo vielos skersmuo d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12,9 ~ 23,9 | - | D-3,5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Pastaba: 1. Naudojant „Light Load“ seriją, lengviau įdiegti> 30 mm. | |||||||||
| 2. Kreipkitės į mūsų įmonę, kad gautumėte uždarą griovelių diegimą. | |||||||||
| 3. Jei slėgis> 40MPa, sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją. | |||||||||
| RC52 (atitinkančios O žiedo GB1235) specifikacijos (yra visos parametrų diapazono specifikacijos) | ||||||
| Diafragmos diapazonas D H9 |
Griovelio skersmuo D H9 |
Griovo plotis L+0,2 |
Sandariklio aukštis L1 |
Radialinis klirensas SMaks |
Chamferis Zmin |
O žiedo vielos skersmuo d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Užsakymo pavyzdys RC52–80x69.2x8.2-PTFE3-R01 | ||||||
| Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis Ptfe3- modifikuotas PTFE medžiagos kodas R01-O-žiedo medžiagos kodas | ||||||
| RC53 specifikacijos (yra bet kurios parametrų diapazono specifikacijos) | ||||||
| Diafragmos diapazonas D H9 |
Griovelio skersmuo D H9 |
Griovo plotis L+0,2 |
Radialinis klirensas SMaks | Chamferis Zmin |
O žiedo vielos skersmuo dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 specifikacijos (atitinkančios O žiedo GB1235) (yra visos parametrų diapazono specifikacijos) | ||||||
| Diafragmos diapazonas D H9 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Radialinis klirensas SMaks | Chamferis Zmin | O žiedo vielos skersmuo dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| PASTABA: Jei slėgis> 60MPa, sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją, o ypač aukšto slėgio sandariklis SMAX <0,05. | ||||||
| Diafragmos diapazonas D H9 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Radialinis klirensas SMaks | Chamferis Zmin | O žiedo vielos skersmuo dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| PASTABA: Jei slėgis> 60MPa, sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją, o ypač aukšto slėgio sandariklis SMAX <0,05. | ||||||

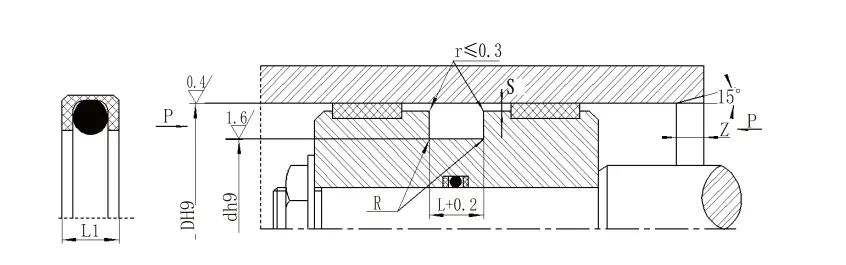

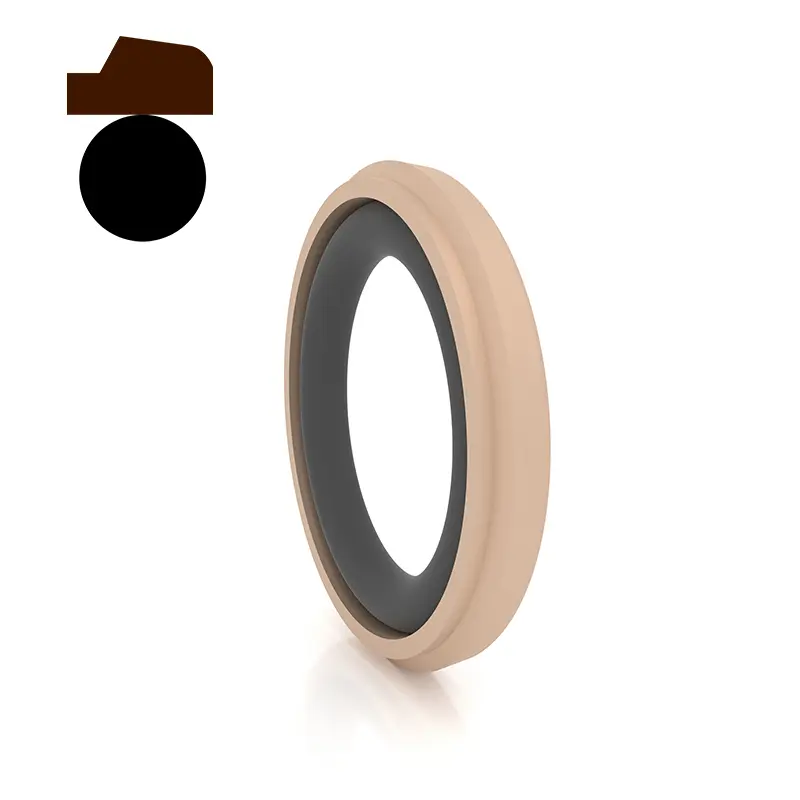

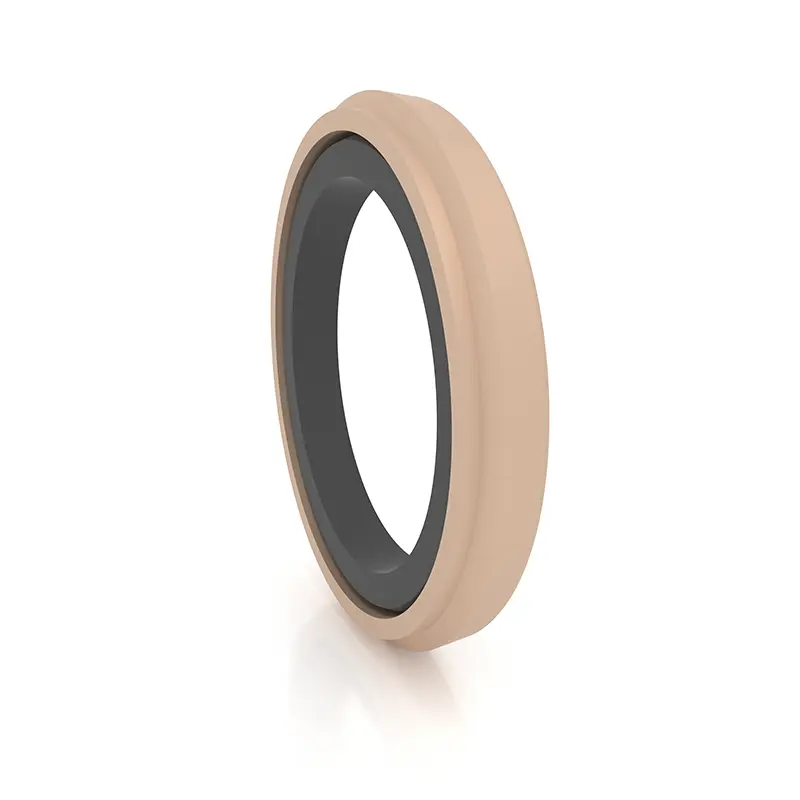

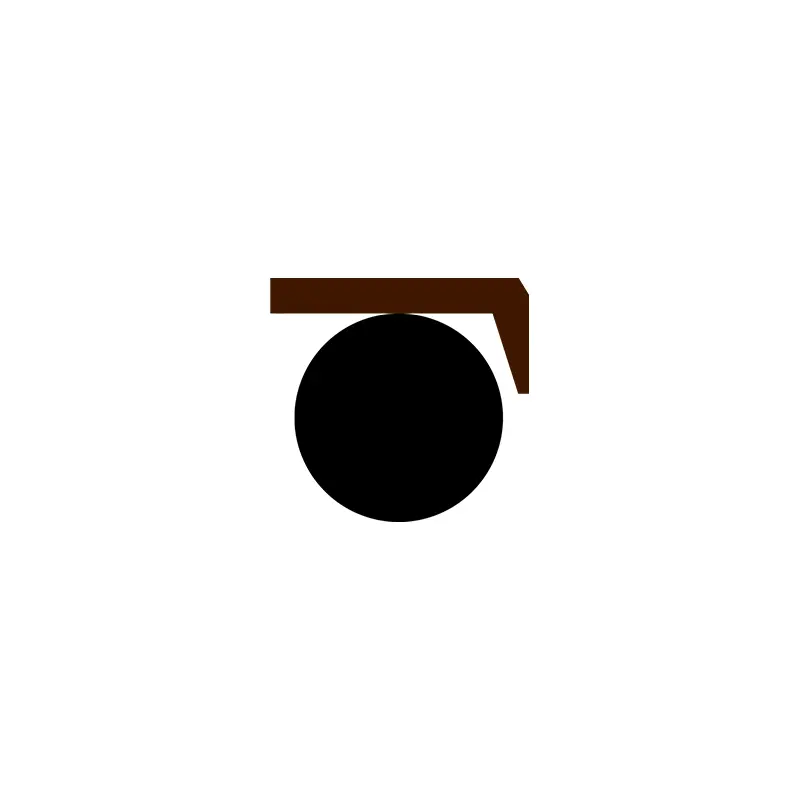

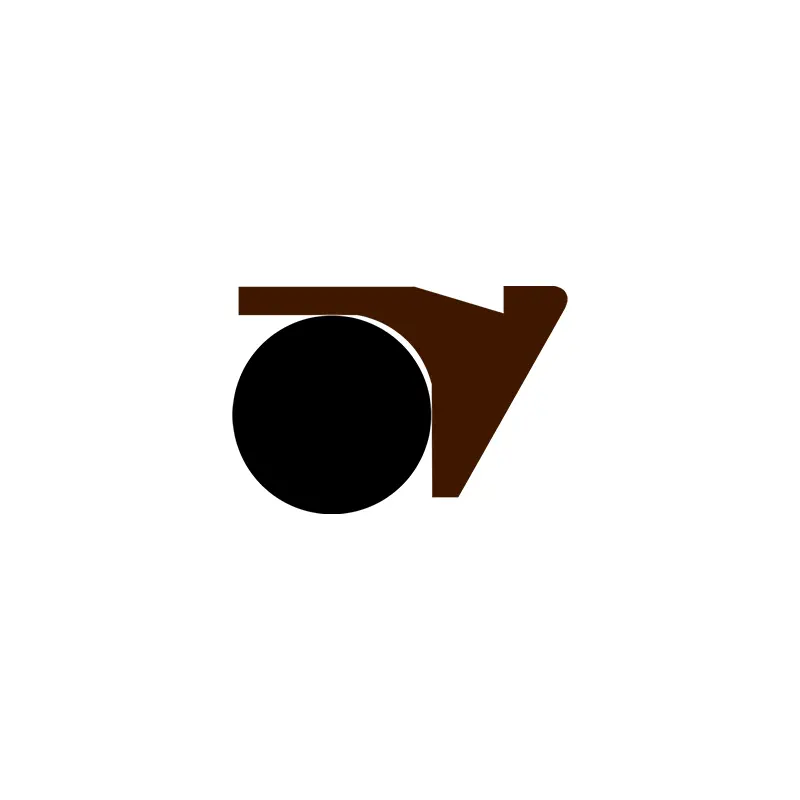

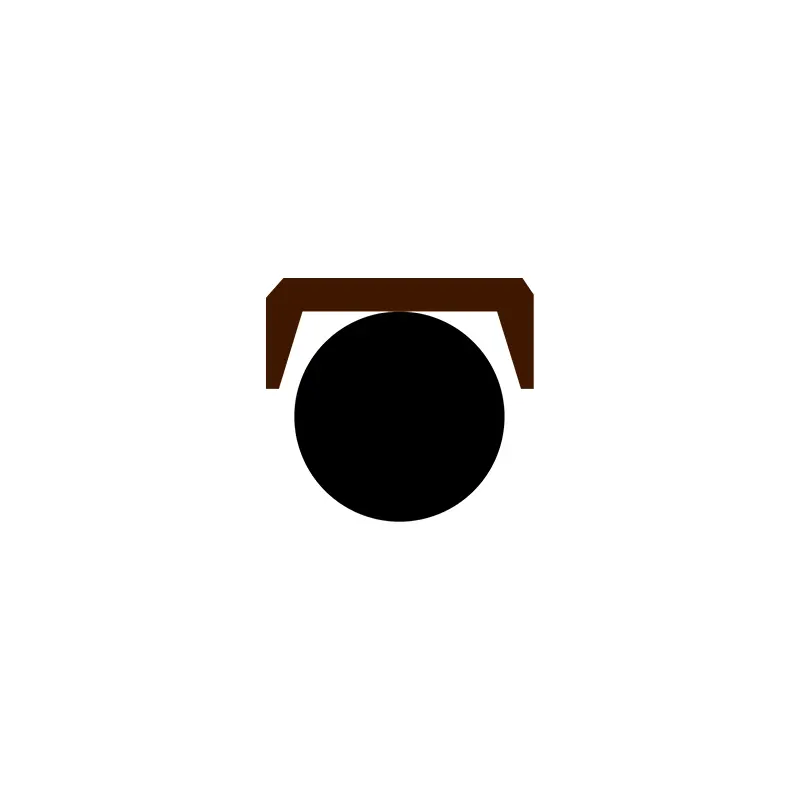

| RC56 specifikacijos (yra bet kurios parametrų diapazono specifikacijos) | ||||||||||
| Standartinis DH9 tipas RC56 |
Šviesos apkrova DH9 RC56-Q |
Sunkus apkrova DH9 RC56-Z |
Griovelio skersmuo D H9 |
Griovo plotis L+0,2 |
Sandariklio aukštis L1 | Suapvalinti kampai RMaks |
Radialinis klirensas sMaks | Chamferis Zmin |
O žiedo vielos skersmuo DO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| PASTABA: 1. Jei slėgis> 60MPa, sandariklio šaknies sritis naudoja H8/F8 atitinkamą toleranciją, o ypač aukšto slėgio sandariklis SMAX <0,05. 2. Cilindrų skersmeniui> 30 mm, jis gali būti sumontuotas uždarose grioveliuose. Kreipkitės į mūsų įmonę. | ||||||||||
| RC57 specifikacijos (atitinka O žiedo GB1235) (yra visos parametrų diapazono specifikacijos) | ||||||||
| Diafragmos diapazonas D H9 | Griovelio skersmuo D H9 | Griovo plotis L+0,2 | Sandariklio aukštis L1 | Apvalios kampai RMaks | Radialinis klirensas sMaks | Chamferis Zmin | O žiedo vielos skersmuo dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Užsakymo pavyzdys RC57–80x69.2x9.8-PTFE3-R01 | ||||||||
| Modelio cilindro skersmuo X griovelio skersmuo X griovelio plotis Ptfe3, R01 medžiagos kodas | ||||||||
