Aukšto slėgio stūmoklio sandarikliai

Aukšto slėgio stūmoklinių strypų sandarikliai yra aukšto slėgio sandarinimo sandarinimo sandarinimo sandarinimas. Esame profesionalus SEAL gamintojas ir tiekėjas. Šį produktą sudaro PTFE sandarinimo žiedas ir O formos guminis žiedas, kuris tinka hidrauliniam stūmokliniam judėjimui vienpusei sandarinimui. Mes labai norime pateikti daugiau informacijos apie produktus ir citatas, susisiekite su mumis.

Siųsti užklausą

Prekės aprašymas

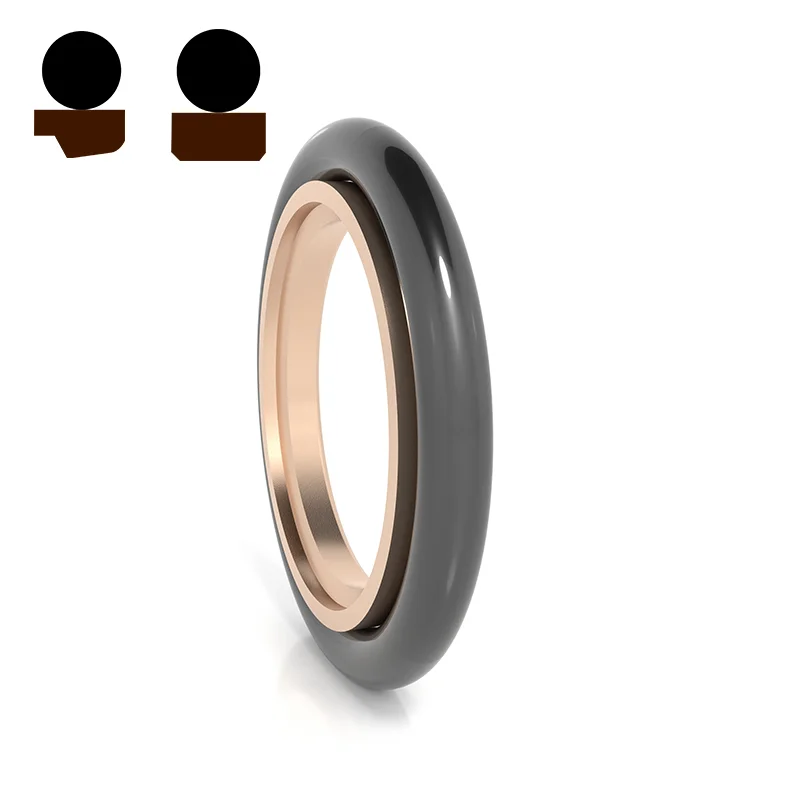

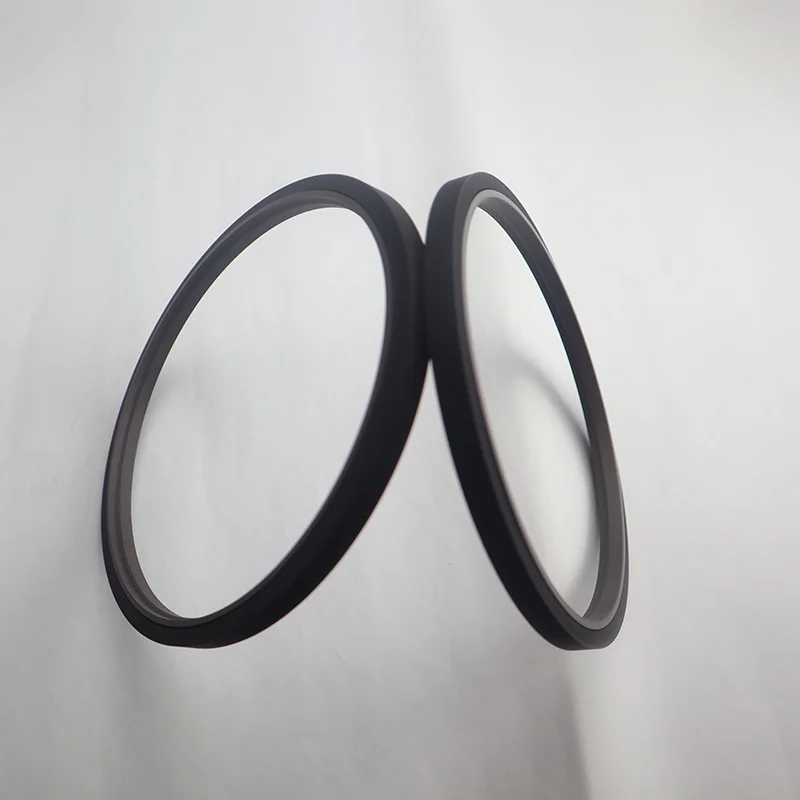

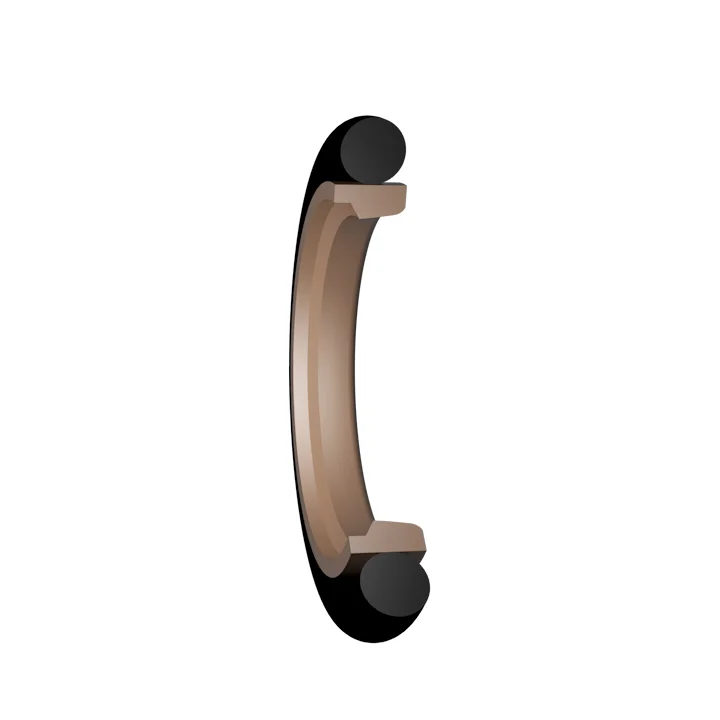

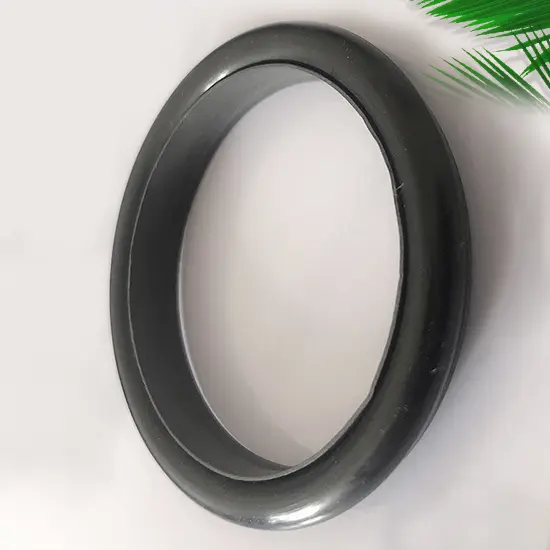

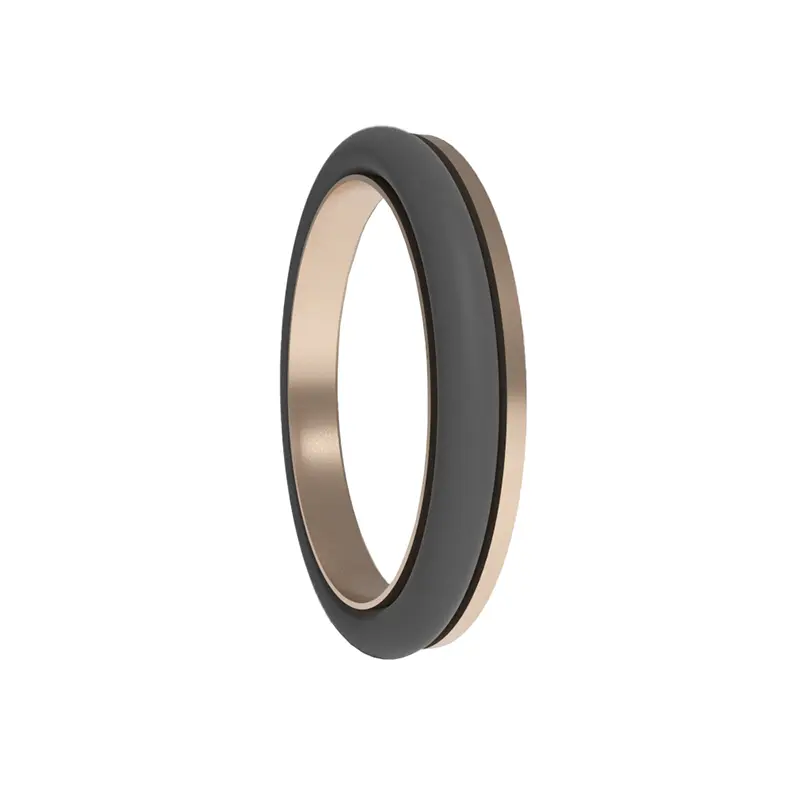

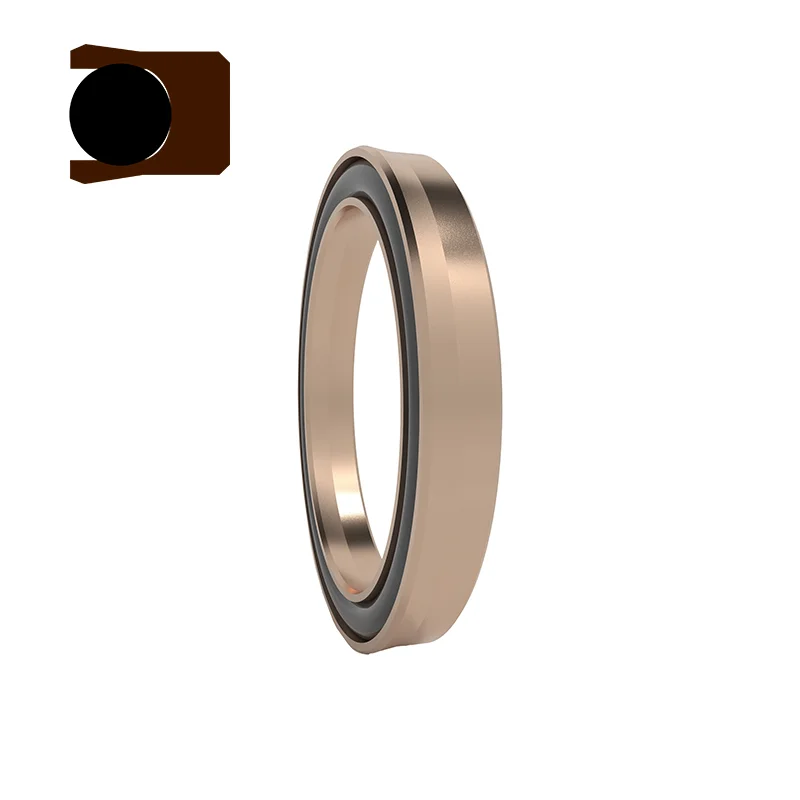

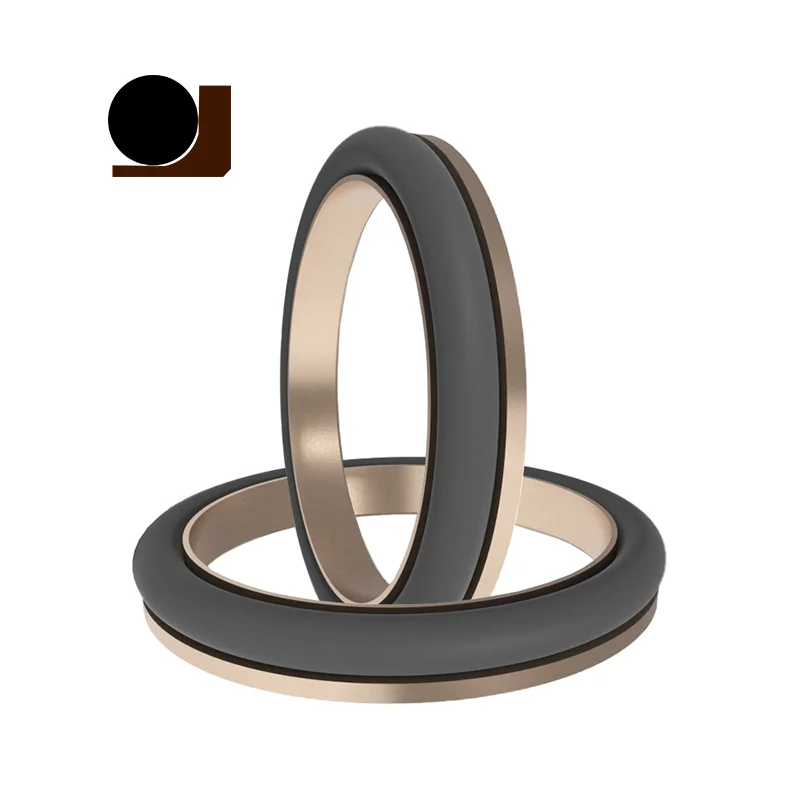

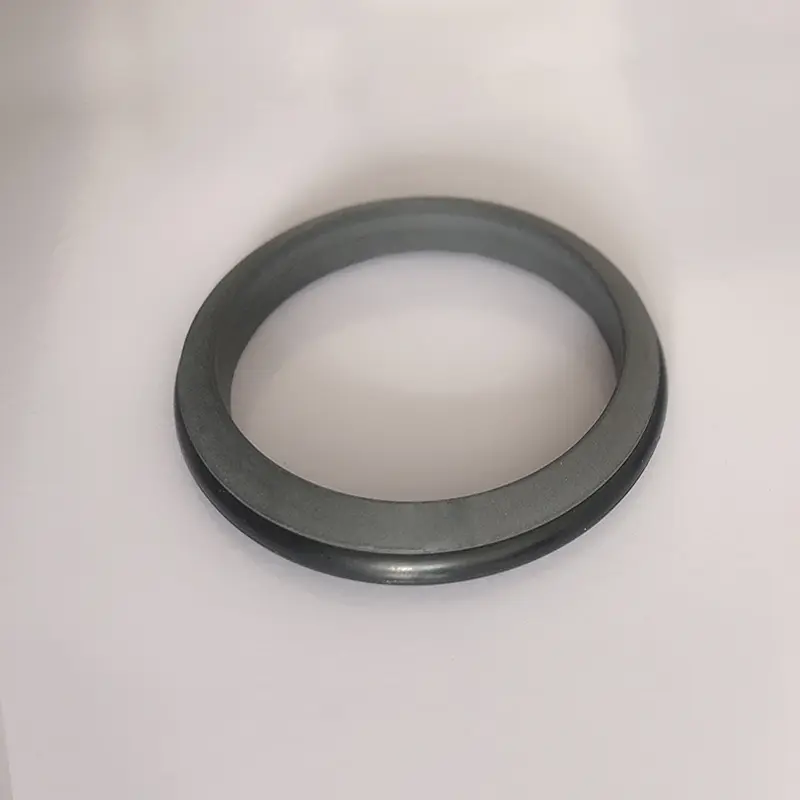

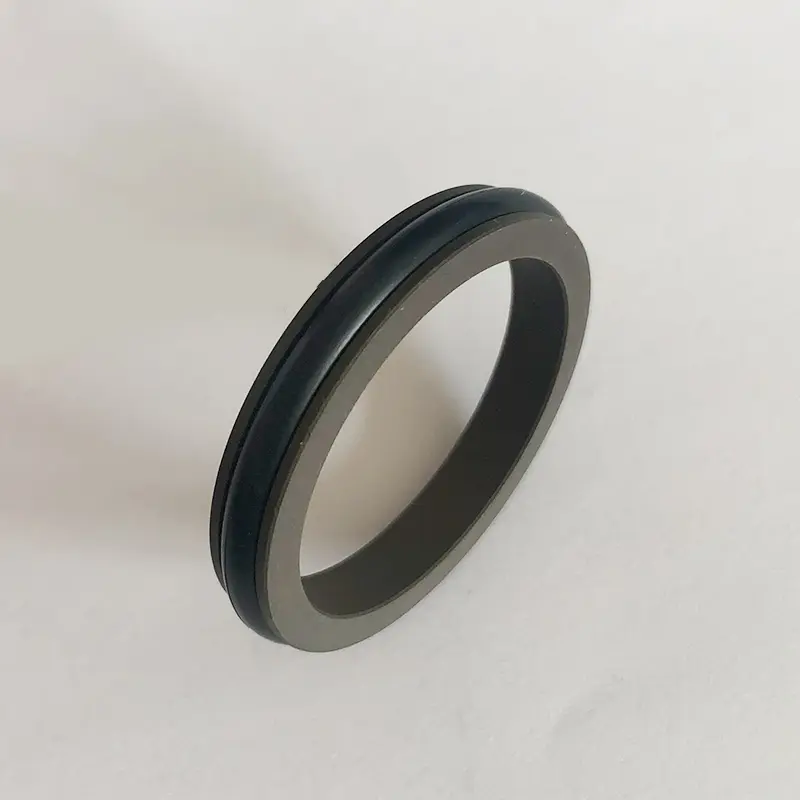

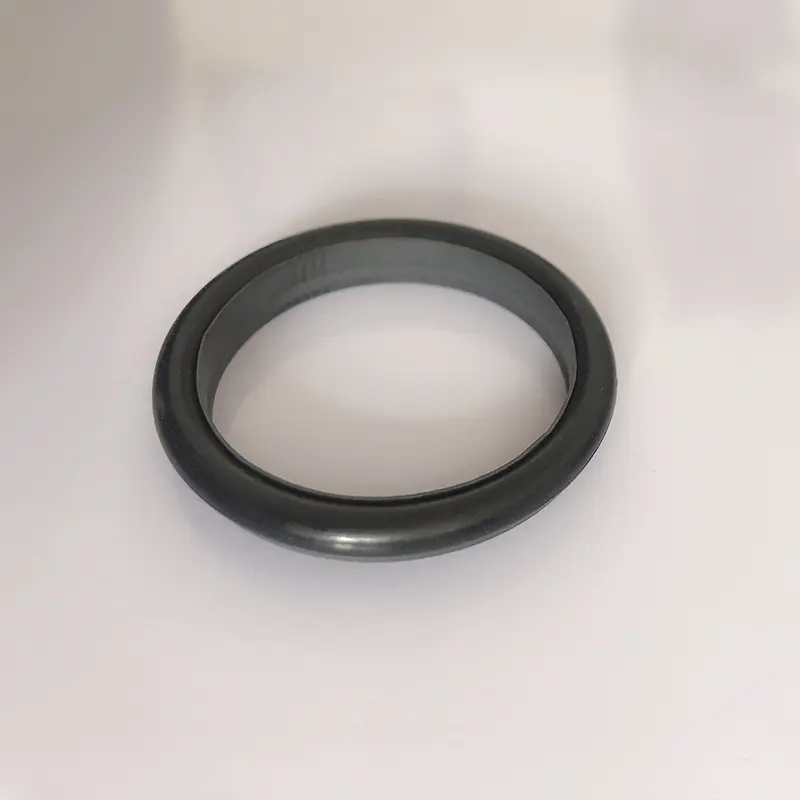

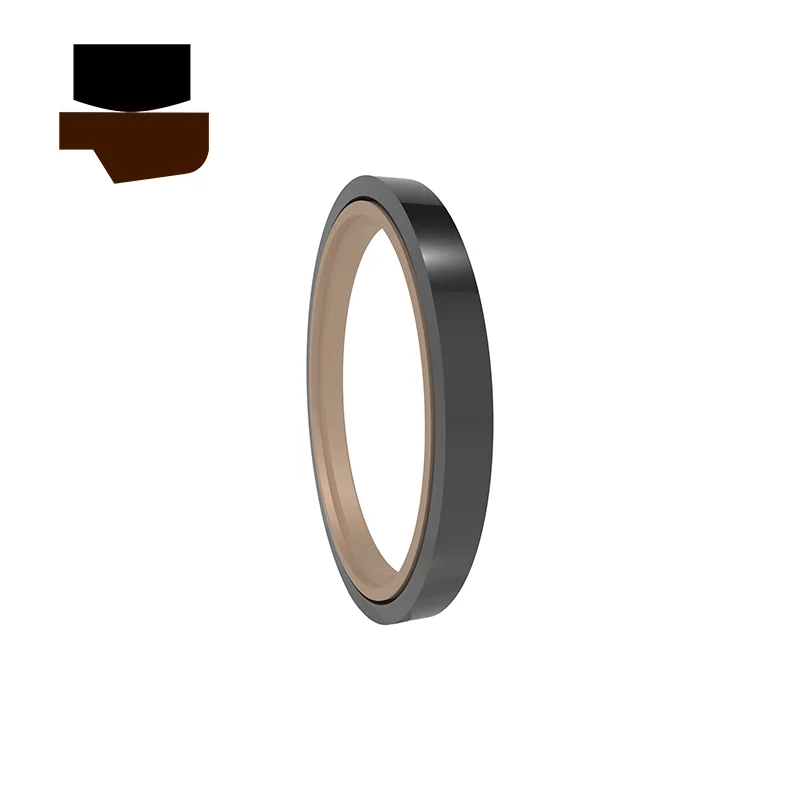

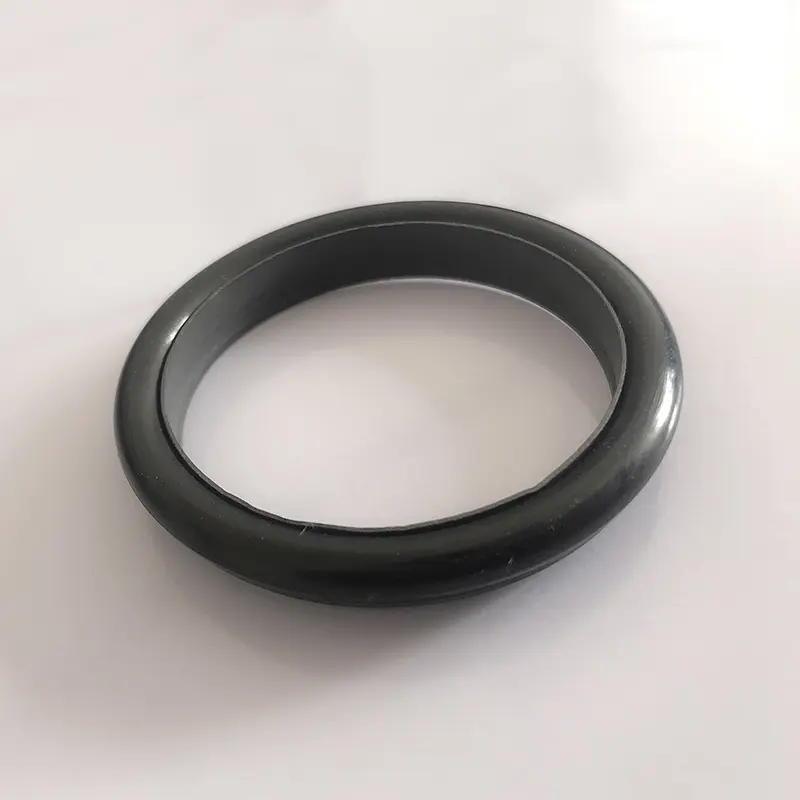

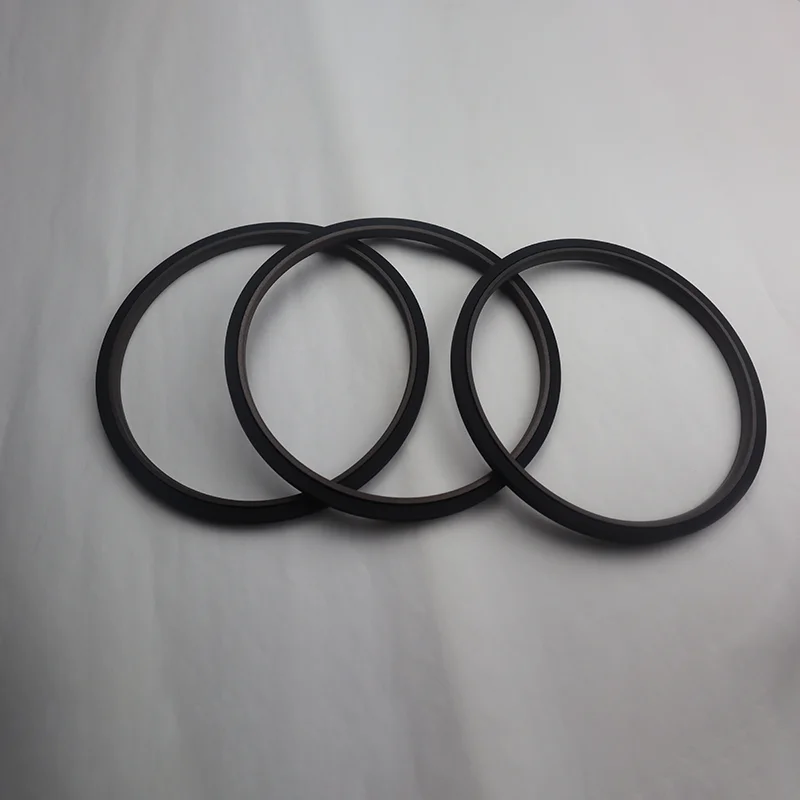

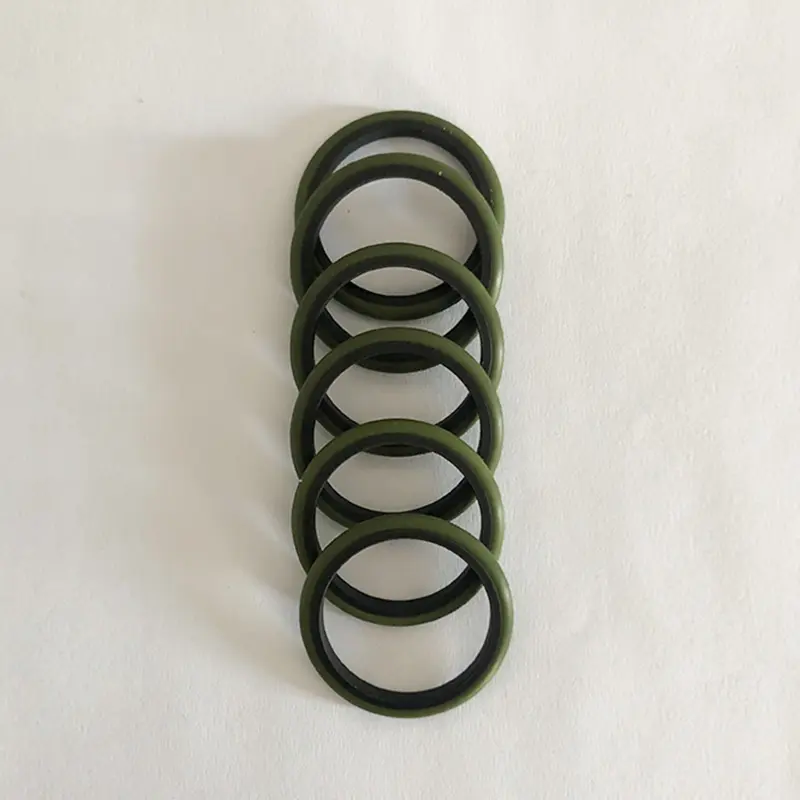

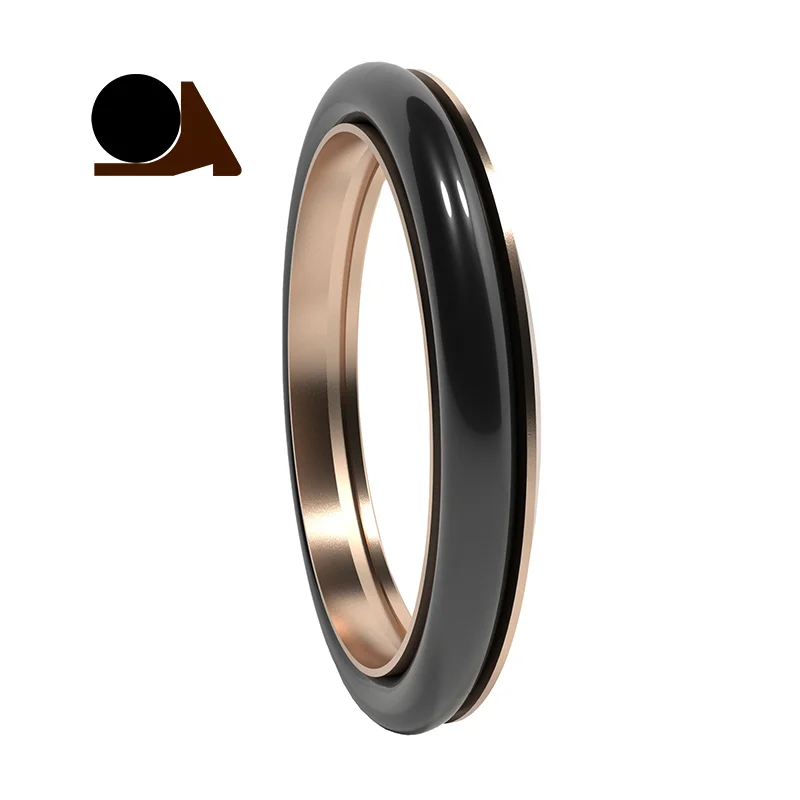

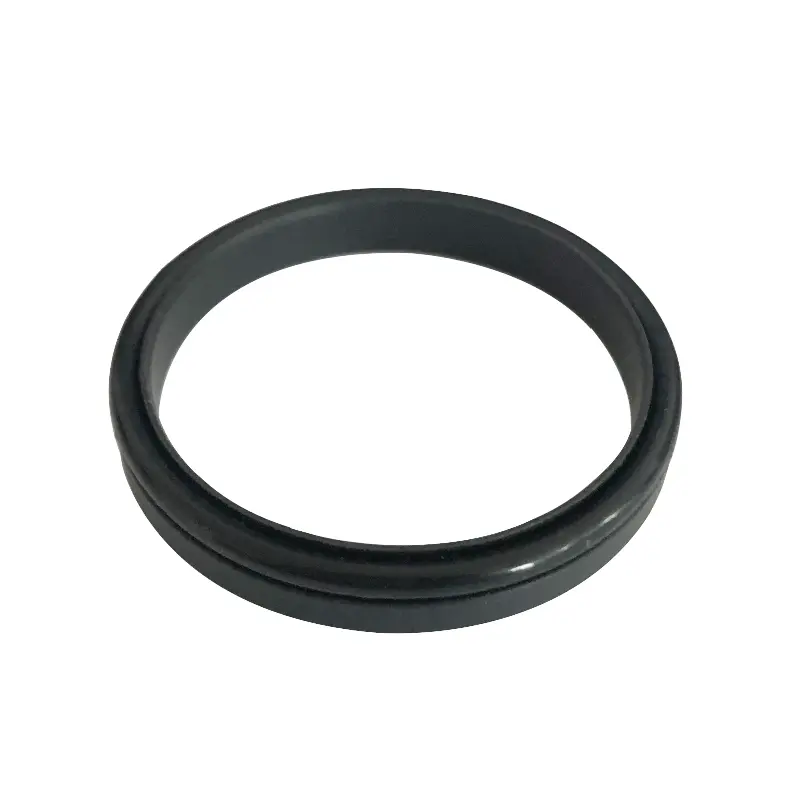

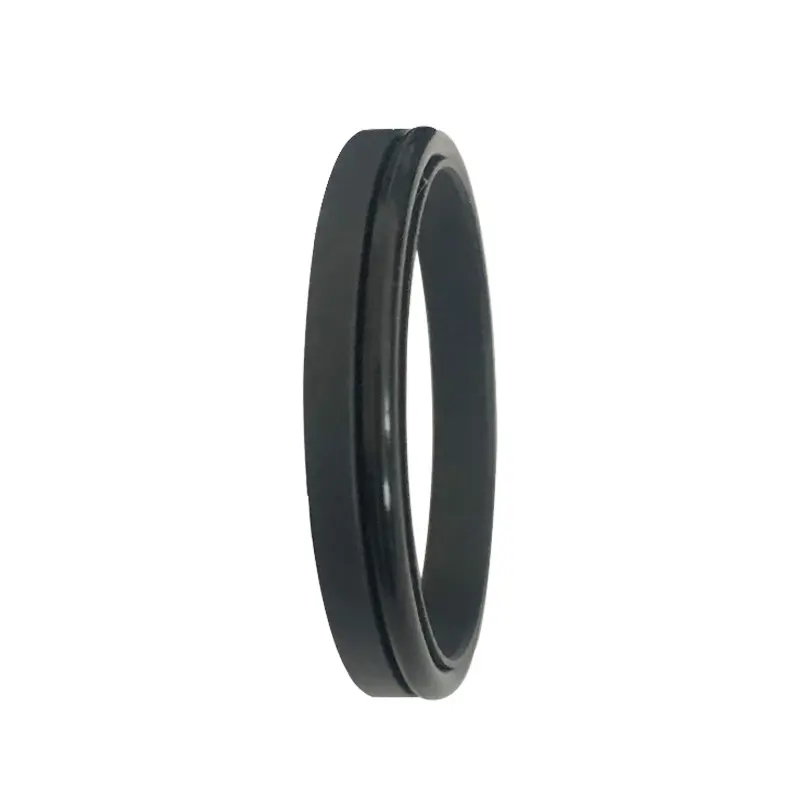

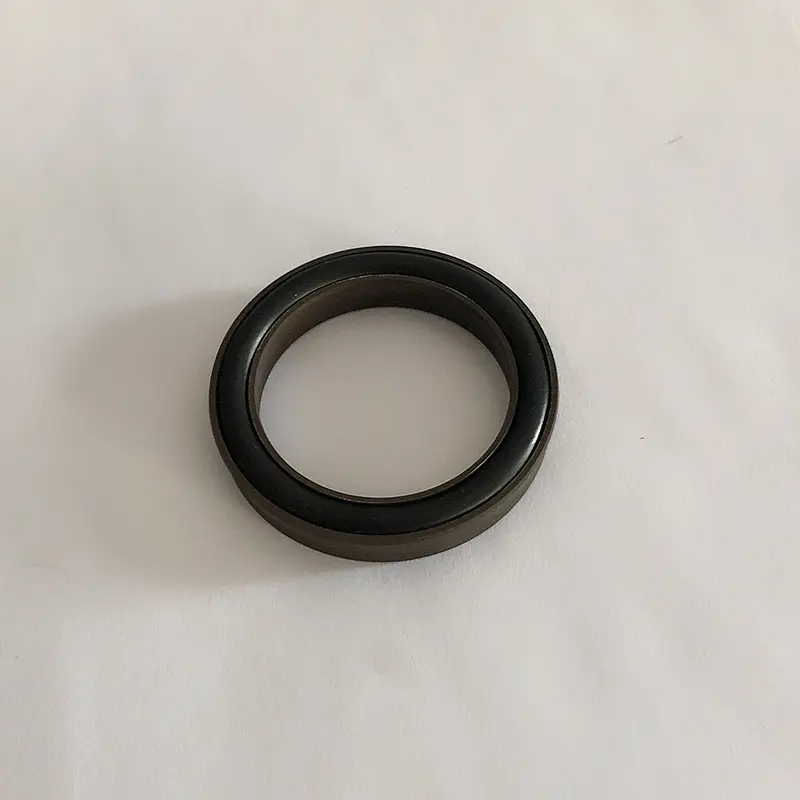

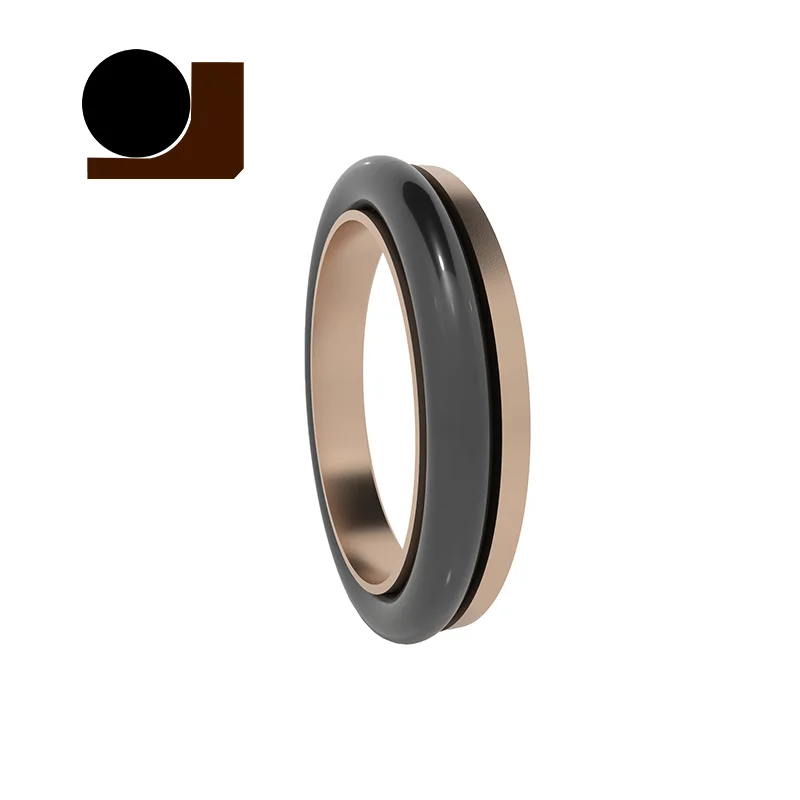

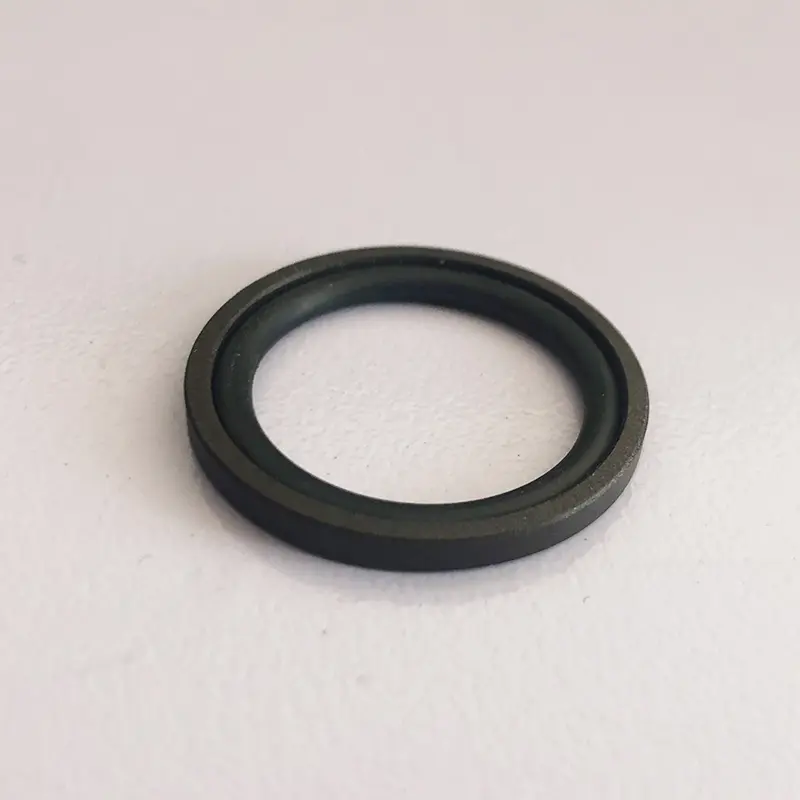

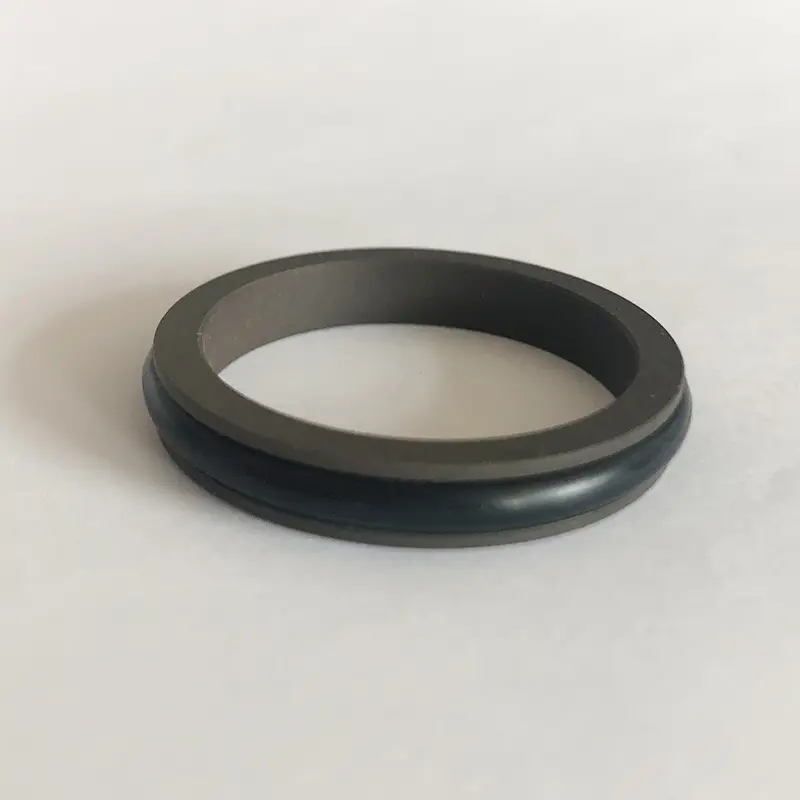

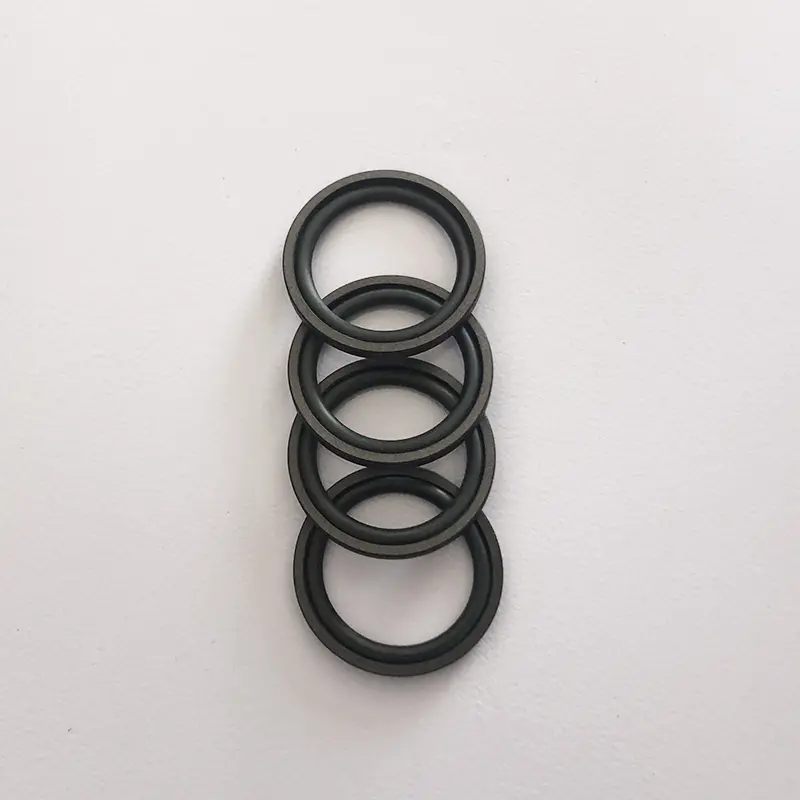

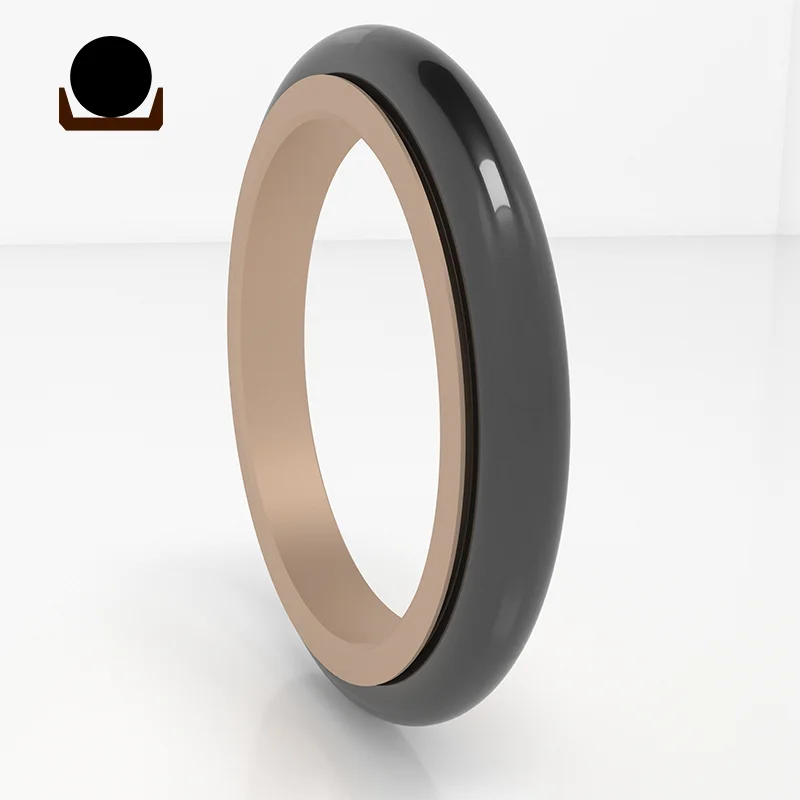

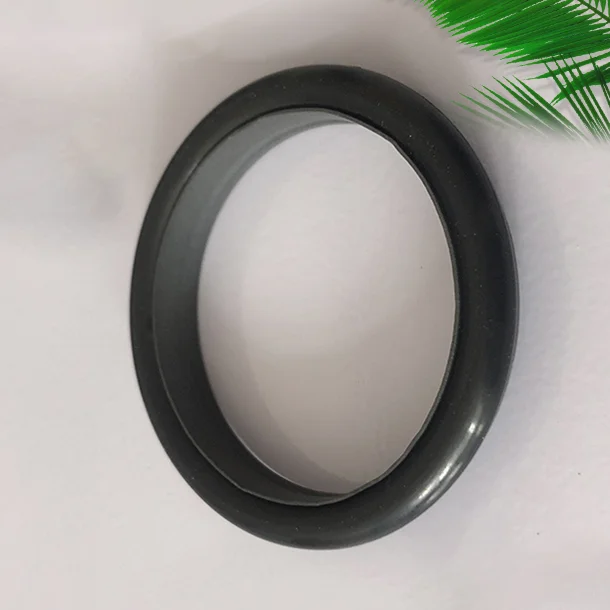

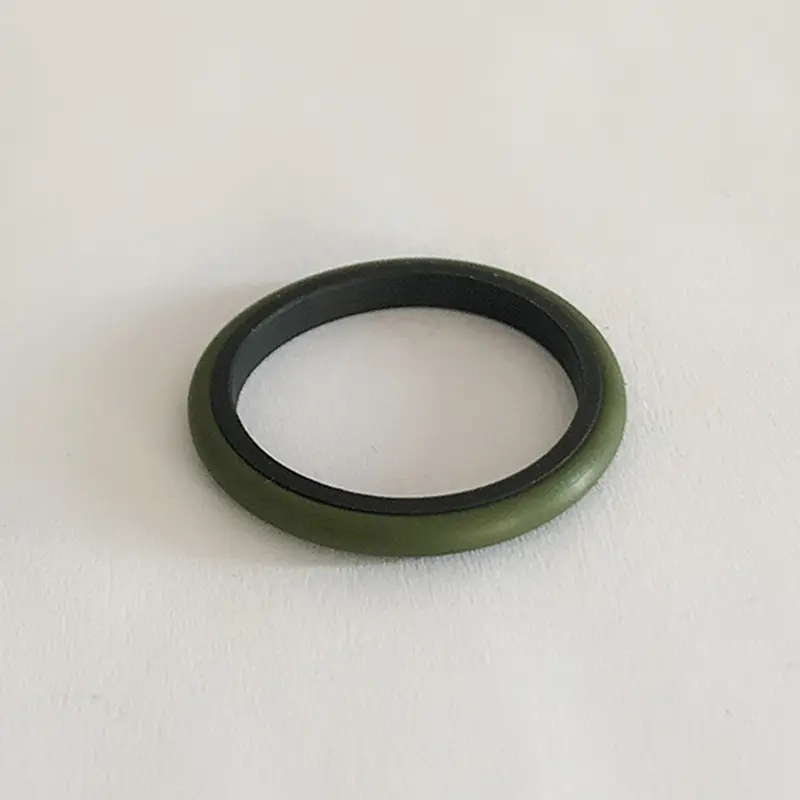

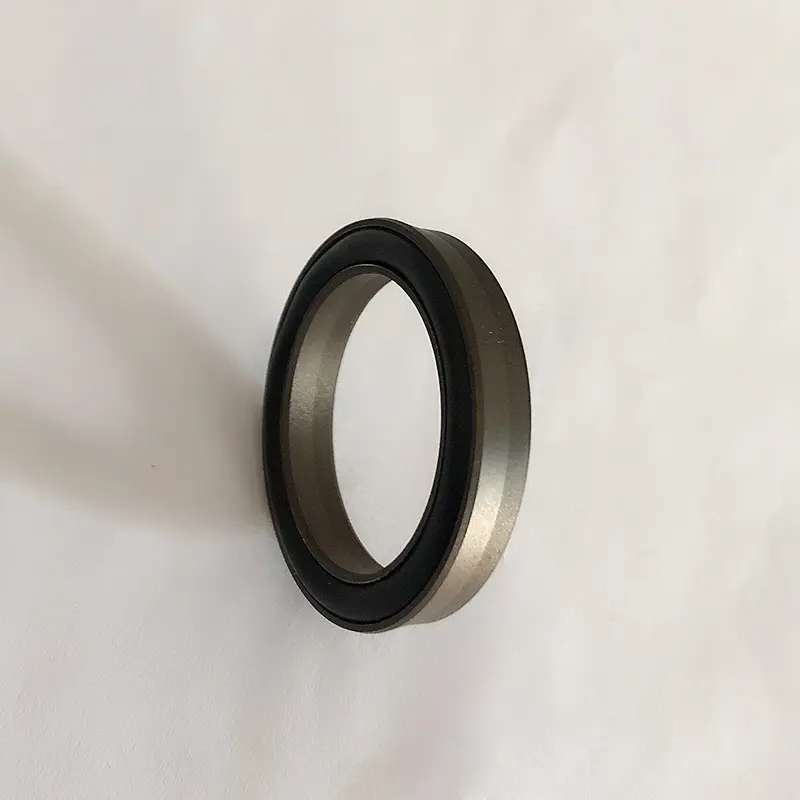

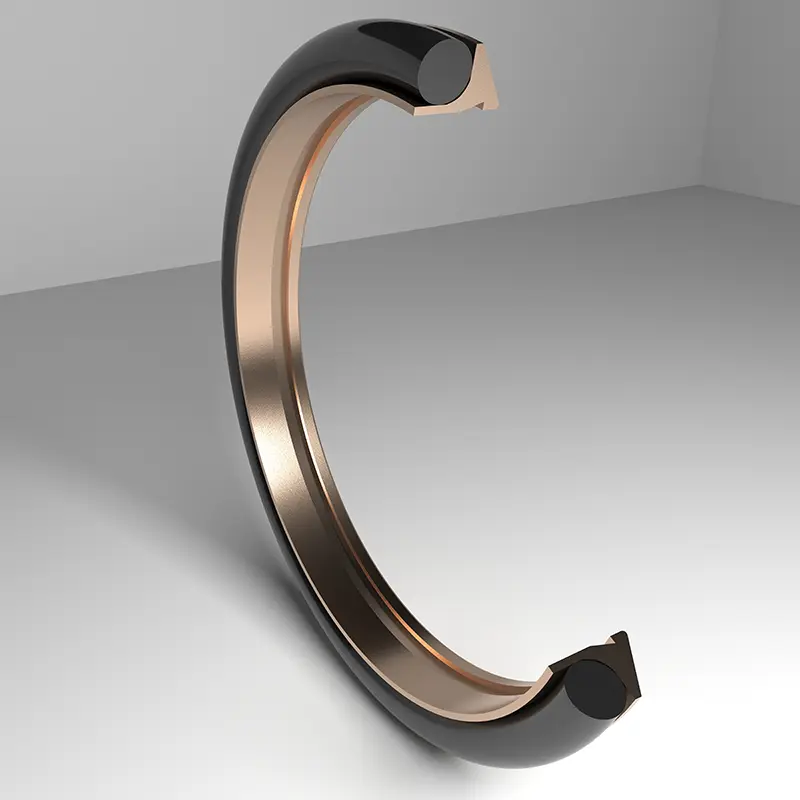

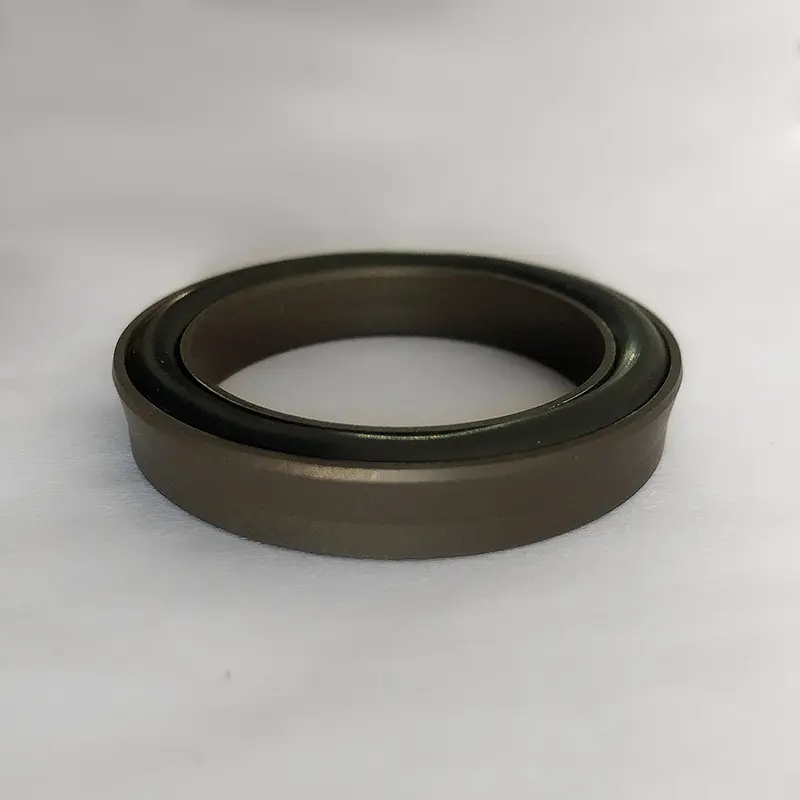

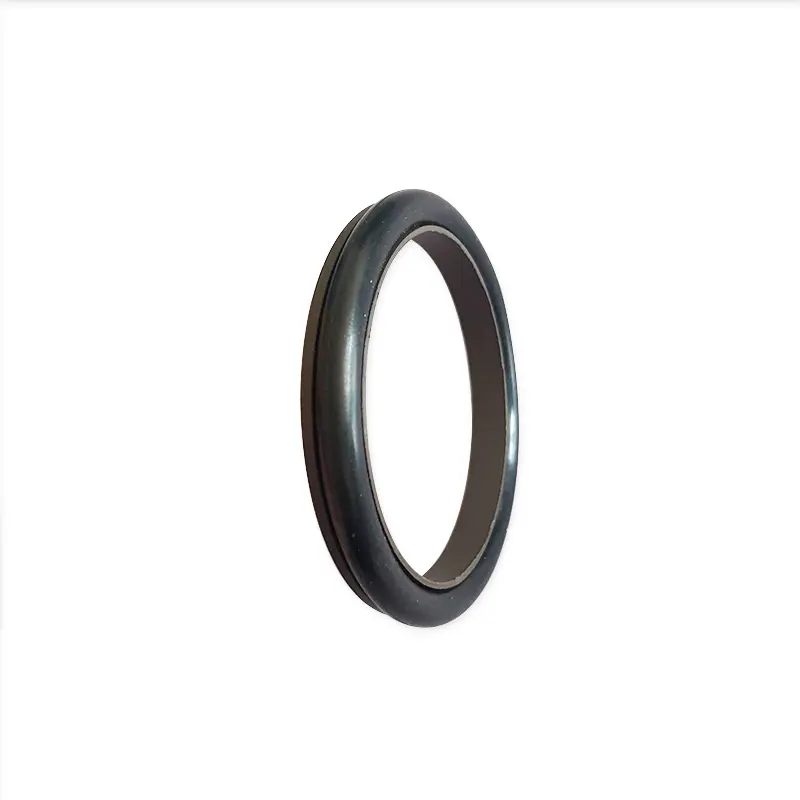

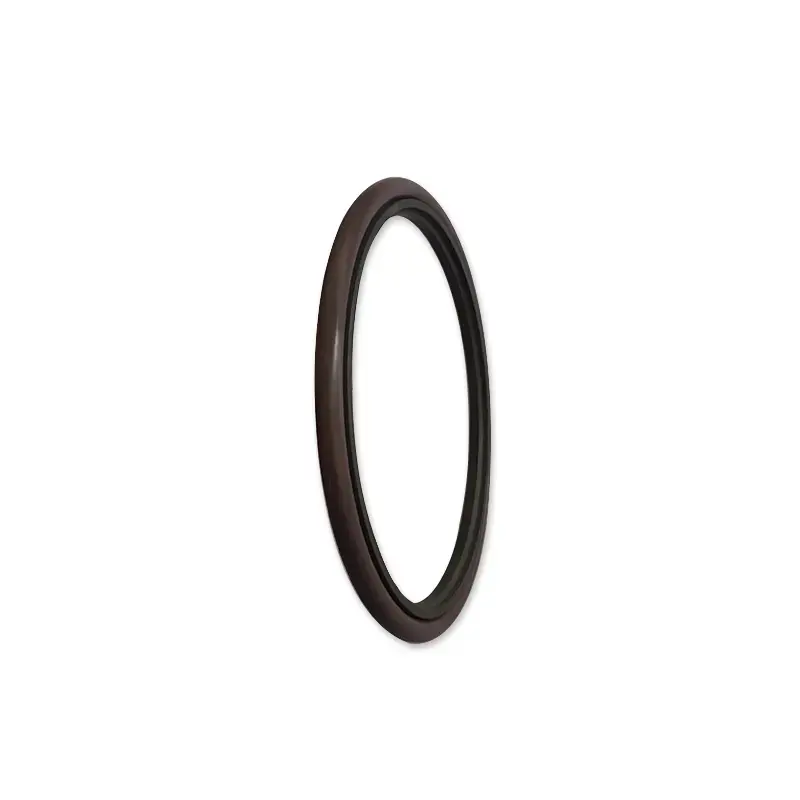

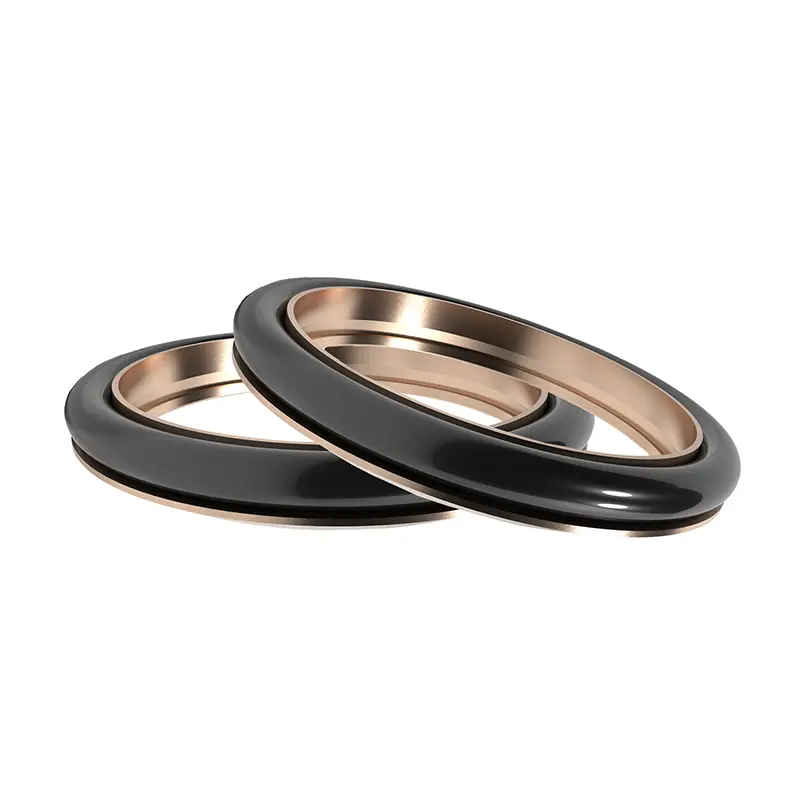

Aukšto slėgio stūmoklio strypų sandariklius, kuriuos pateikė Ruichen, sudaro PTFE sandarinimo žiedai ir O formos guminiai žiedai, kurie yra specialiai naudojami hidraulinio stūmoklinio judesio vienpusei sandarinimui. Jie yra suskirstyti į RC01-RC14 seriją pagal atitinkamus O žiedus. Dirbant O žiedas suteikia radialinę jėgą kompensuoti sandarinimo žiedo susidėvėjimą, o plonos sandarinimo žiedo lūpų dizainas gerai tinka. Jie abu dirba kartu, kad sukurtų gerą sandarinimo efektą.

Mūsų aukšto slėgio stūmoklinių strypų sandarikliai yra plačiai naudojami injekcijų formavimo mašinose ir štampavimo mašinose pramoninėse hidraulinėse sistemose, ekskavatorius ir krautuvus inžinerinėse mašinose, hidraulinės dalys automobilių gamyboje ir priežiūra, tūpimo įrankiai ir pavaros ir hidraulinės valdymo pavaros ir vėjo landos. Jie gali efektyviai užtikrinti stabilų hidraulinių sistemų veikimą ir išvengti nuotėkio.

Produkto funkcijos ir programos:

Savybės:

1. Aukšto slėgio stūmoklinių strypų sandarikliai gali būti naudojami tiek hidraulinėms, tiek pneumatinėms reikmėms.

2. Sandarinimo efektyvumas visada yra geras, nesvarbu, ar tai yra aukštas, ar žemo slėgio sandarinimo sąlygos.

3. Maža trintis, mažas pradinis pasipriešinimas, sklandus judėjimas, vienoda dinaminė ir statinė trintis, be šliaužimo.

4. Antspaudas turi ilgą laiką, tinkamą tepalui be aliejaus.

5. Maža konstrukcinė erdvė ir lengvas montavimas bei priežiūra.

Taikomos darbo sąlygos:

Taikomos aukšto slėgio stūmoklio strypų sandariklių darbo sąlygos (ribinės vertės neturėtų būti tuo pačiu metu)

Profilis	Modelis	Slėgis (MPA)	Temperatūra (℃)	Greitis (m/s)	Žiniasklaida
	RC01/RC02	≤70	-35 ~+100 (atitinka O žiedo NBR)	≤6	Hidraulinis aliejus, liepsnos suklydimo skystis (HFA/HFB), dujos ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC03/RC04	≤100	-35 ~+100 (atitinka O žiedo NBR)	≤6	Hidraulinis aliejus, liepsnos suklydimo skystis (HFA/HFB), dujos ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC05	≤200	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC06/RC07	≤100	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC08/RC09	≤200	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC10	≤260	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC11	≤60	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC11-B	≤60	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC12	≤60	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), vanduo ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC13	≤20	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)
	RC14	≤20	-35 ~+100 (atitinka O žiedo NBR)	≤6	Mineralinių hidraulinių aliejų, liepsnos sulėtėjimo skysčio (HFA/HFB), dujų ir kt.
			-20 ~+180 (atitinkantis O žiedo FKM)

Medžiagos pasirinkimas:

1. Galima pasirinkti atitinkamas O žiedo medžiagas: R01 nitrilo guma (NBR), RO2 fluororubber (FKM) ir kt.

Užsakymo pavyzdys: (Parodomi tik kai kurie modeliai, susisiekite su mumis dėl konkrečių užsakymo modelių)

Užsakymo modelis RC01-80x89.6x7.8-PTFE3-R01

Modelio kremo skersmuo X griovelio skersmuo X griovelio plotis PTFE3 modifikuotas PTFE MEDŽIAGOS Kodas R01 O žiedo medžiagos kodas

Užsakymo modelis RC03–80x89x10-PTFE3-R01
Modelio kremo skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01-O žiedo medžiagos kodas

Užsakymo modelis RC06–80x89,9x9,2-PTFE3-R01
Modelio kremo skersmuo X griovelio skersmuo X griovelio plotis PTFE3 modifikuotas PTFE MEDŽIAGOS Kodas R01 O žiedo medžiagos kodas

Užsakymo modelis RC08-80x90.2x11.2-PTFE3-R01 Modelio kremo skersmuo X griovelio skersmuo X griovelio pločio materialaus kodas

Specifikacijos:

(Parodomi tik kai kurie modeliai, susisiekite su mumis dėl konkrečių užsakymų modelių)

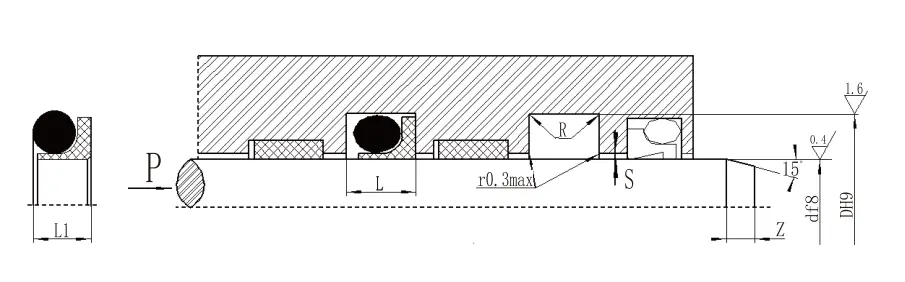

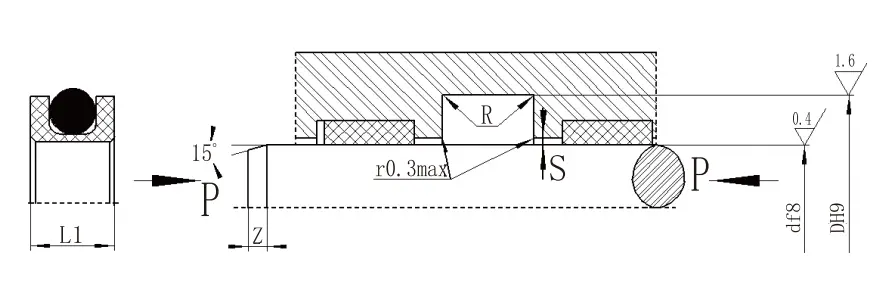

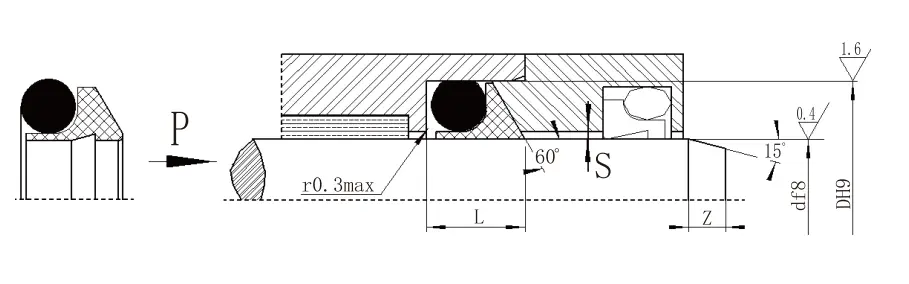

4.1 RC01 Specifikacijos (bet kokio dydžio produktai specifikacijos lentelėje gali būti pagamintos)
df8 Standartinis tipas RC01	df8 Šviesos apkrova RC01-Q	df8 Sunkus krovinys RC01-Z	D H9	L⁺⁰^.²	L1	RMaks	S_Maks		Z_min	d₀
df8 Standartinis tipas RC01	df8 Šviesos apkrova RC01-Q	df8 Sunkus krovinys RC01-Z	D H9	L⁺⁰^.²	L1	RMaks	<20MPA	<40MPA	Z_min	d₀
-	5 ~ 17,9	-	D+3,5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39,9	-	D+5,0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108,9	5 ~ 17,9	D+6,6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108,9	109 ~ 629	18 ~ 39,9	D+9,6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108,9	D+12,5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15,2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥ 1600	630 ~ 999	D+17,8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥ 1600	-	1000 ~ 1599	D+21,2	17.8	16.3	1	0.7	0.6	20	12.0
PASTABA: 1. ≤30 mm, rekomenduojama naudoti atvirą griovelį.
2. Norėdami įdiegti integruotus (uždarų) griovelių sandariklius, skaitykite mūsų įmonės diegimo vadove. 3. Jei slėgis> 40MPa, sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją.

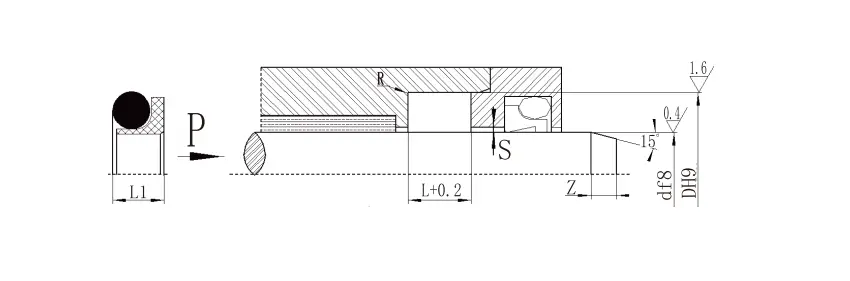

4.1 RC03 Specifikacijos parametrų lentelė (bet kokio dydžio produktai specifikacijos lentelėje gali būti pagaminti)
D F8	D H9	L^+0,2	SMaks		Z_min	d₀
D F8	D H9	L^+0,2	<40MPA	<60MPA	Z_min	d₀
5 ~ 17	D+4,7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6,2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9,0	10	0.3	0.2	7	5.3
109 ~ 670	D+12,0	13.2	0.35	0.25	10	7
671 ~ 999	D+14,6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21,2	22	0.7	0.6	20	12
Pastaba: 1. Jei slėgis> 60MPa, sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją, o ypač aukšto slėgio sandariklis SMAX <0,05.
2. Kreipkitės į mūsų įmonę, kai reikia naudoti uždarą griovelio struktūrą.

4.1 RC06 Specifikacijos (bet kokio dydžio produktai specifikacijos lentelėje gali būti pagamintos)
D F8 Standartinis tipas RC06	D F8 Šviesos apkrova RC06-Q	D F8 Sunkus krovinys RC06-Z	D H9	L⁺⁰^.²	L1	RMaks	S_Maks		Z_min	d₀
D F8 Standartinis tipas RC06	D F8 Šviesos apkrova RC06-Q	D F8 Sunkus krovinys RC06-Z	D H9	L⁺⁰^.²	L1	RMaks	<20MPA	<40MPA	Z_min	d₀
-	4 ~ 17,9	-	D+3,6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17,9	18 ~ 39,9	-	D+5,0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 106,9	4 ~ 17,9	D+6,6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106,9	107 ~ 630,9	18 ~ 39,9	D+9,9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630,9	631 ~ 999	40 ~ 106,9	D+13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630,9	D+15,2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥ 1600	631 ~ 999	D+18,5	16	14.5	0.8	0.6	0.4	15	10
≥ 1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
Pastaba: 1. Jei veleno skersmuo ≤70 mm, rekomenduojama naudoti atvirą griovelį. Norėdami įdiegti integruotus (uždarytus) griovelių sandariklius, skaitykite diegimo vadovą.
2. Slėgiui> 40MPa sandarinimo sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją.

4.1 RC08 specifikacijos (bet kokio dydžio produktai specifikacijos lentelėje gali būti pagamintos)
Standartinis DF8 RC08 tipas	Šviesos apkrova DF8 RC08-Q	Sunkus apkrova DF8 RC08-Z	Griovelio skersmuo D H9	Griovo plotis L+0,2	Sandariklio aukštis L1	Suapvalinti kampai rMaks	Radialinis klirensas s_Maks		Chamferis Z_min	O žiedo vielos skersmuo d₀
Standartinis DF8 RC08 tipas	Šviesos apkrova DF8 RC08-Q	Sunkus apkrova DF8 RC08-Z	Griovelio skersmuo D H9	Griovo plotis L+0,2	Sandariklio aukštis L1	Suapvalinti kampai rMaks	<20MPA	<60MPA	Chamferis Z_min	O žiedo vielos skersmuo d₀
-	5 ~ 17,9	-	D+3,6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39,9	-	D+5,2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108,9	5 ~ 17,9	D+6,8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108,9	109 ~ 629	18 ~ 39,9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108,9	D+13,4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16,0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥ 1600	630 ~ 999	D+18,8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥ 1600	-	1000 ~ 1599	D+22,8	21.8	19.8	1.0	0.7	0.6	20	12.0
Pastaba: 1. Kreipkitės į mūsų įmonę, kai reikalingas uždaras griovelis.
2. Slėgis> 60MPa, šaknis H8/F8 atitikimas, ypač aukšto slėgio sandariklis SMAX <0,05.
