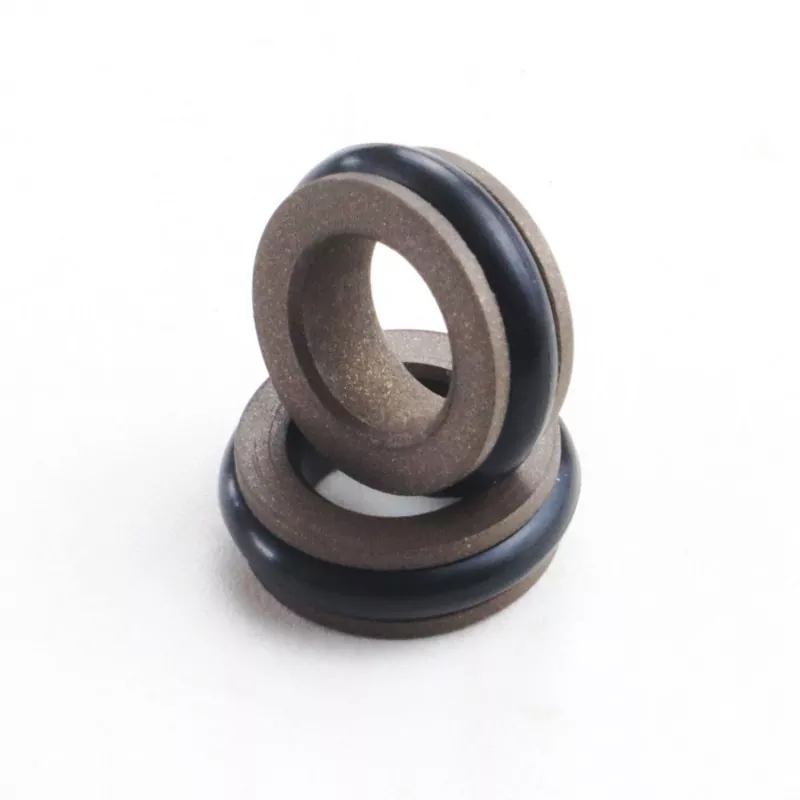

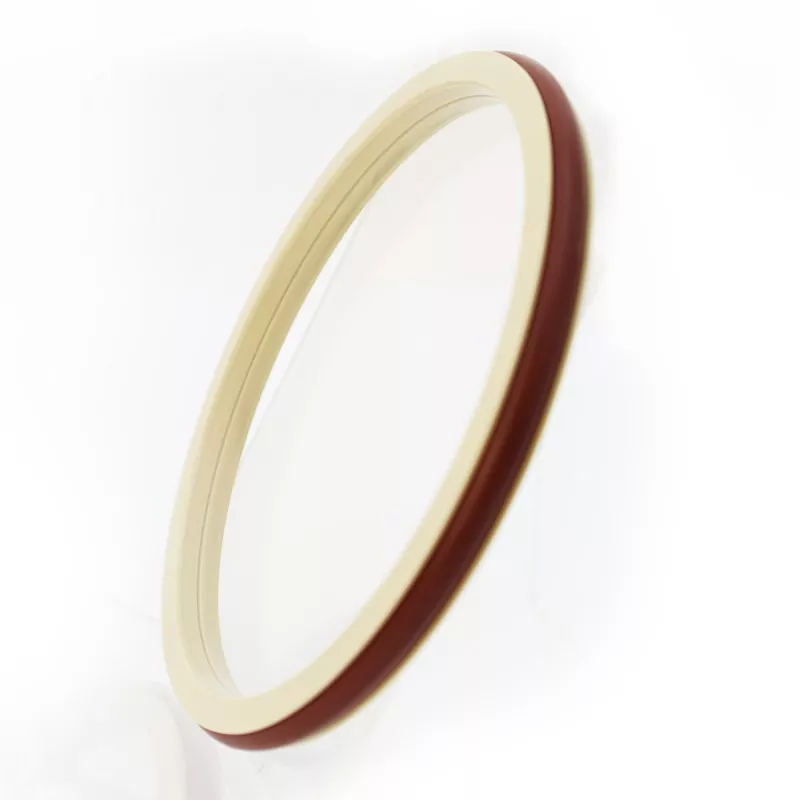

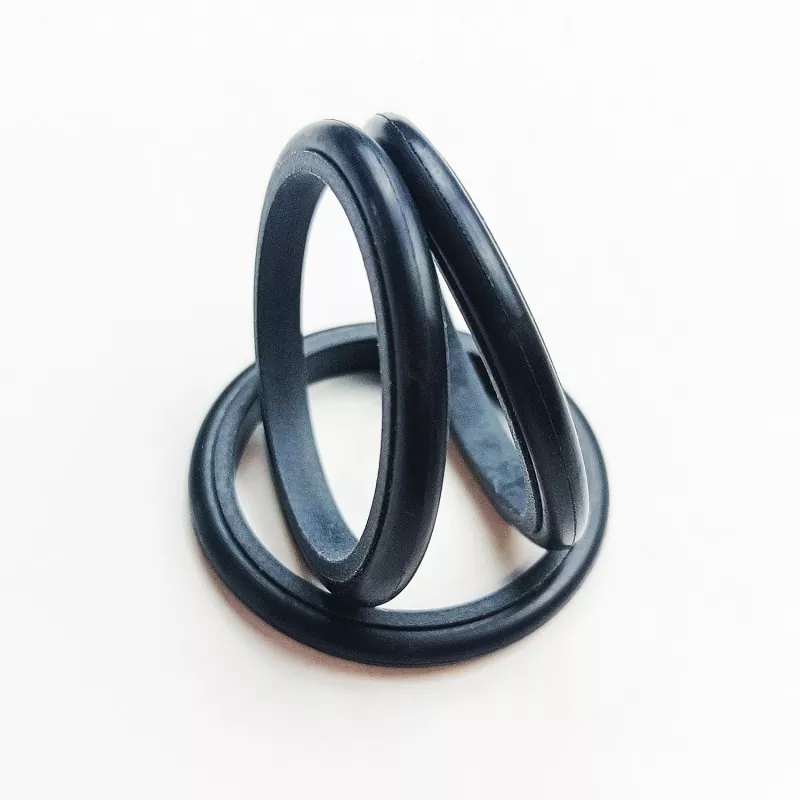

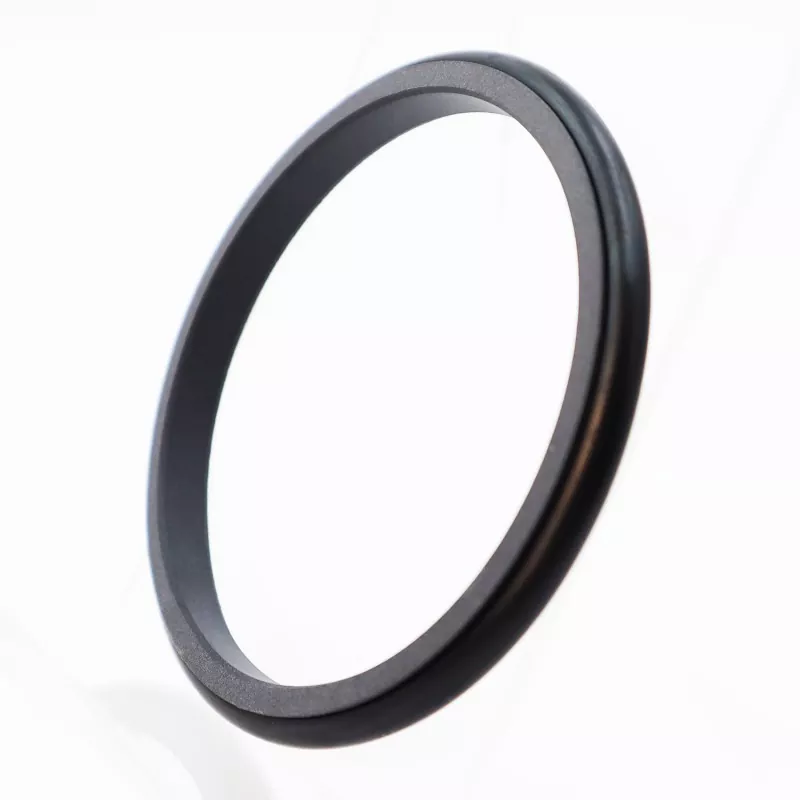

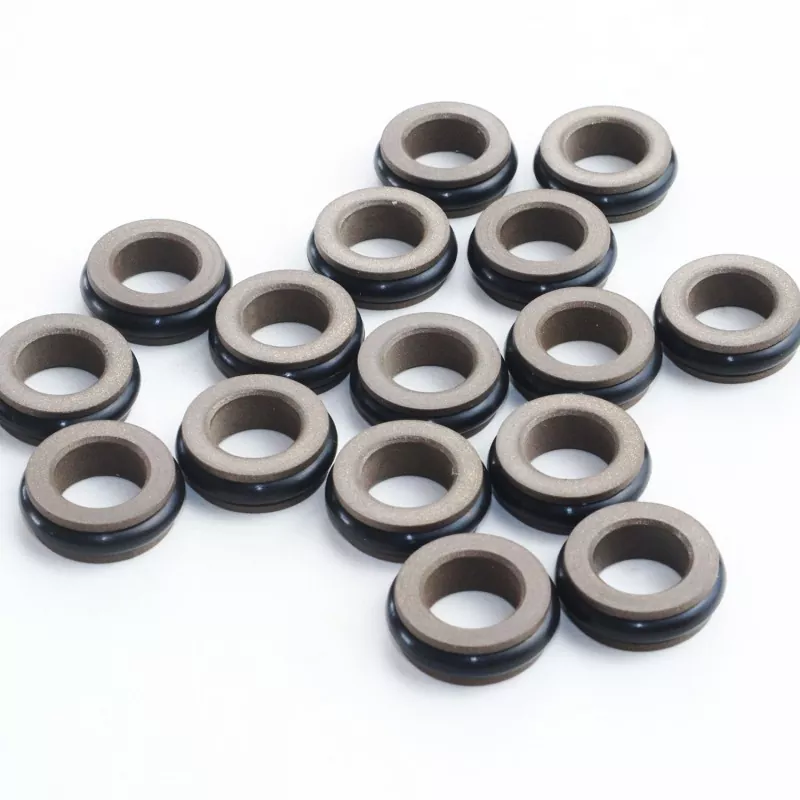

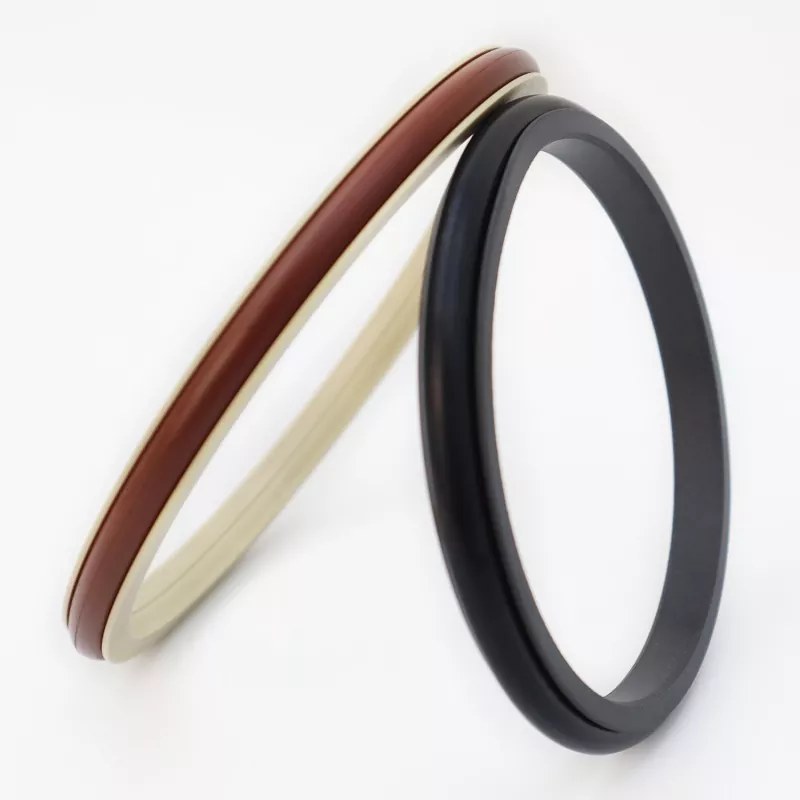

C tipo kombinuotą sandariklį sudaro C formos sandarinimo žiedas, pagamintas iš PTFE ir jo sudėtinės medžiagos, ir O žiedas. Jis tinka dviejų krypčių slėgio sandarinimui tiek hidrauliniais, tiek pneumatiniais stūmokliniais judesiais. Jis tiekiamas RC06 ir RC07 serijose (suderinamas su GB1235 serijos O žiedais), priklausomai nuo atitinkamo O žiedo. Dėl plonos sandarinimo žiedo konstrukcijos jis turi gerą sekimo kompensavimo galimybę, todėl puikiai sandarina. Simetriška C tipo sandariklio struktūra leidžia sandarinti dvikrypčiu slėgiu.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams.
2. Puikus sandarinimo efektyvumas tiek aukštam, tiek žemam slėgiui.
3. Maža trintis, mažas pasipriešinimas paleidimui, sklandus veikimas, vienoda dinaminė ir statinė trintis, be šliaužimo.
4. Ilgas tarnavimo laikas; tinka tepimo sandarinimui be alyvos.
5. Tinka dvikrypčiui slėgio sandarinimui.
Ekstremalios vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Žiniasklaida |
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Hidraulinė alyva, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Tinkamos sandarinimo žiedo medžiagos: RO1 nitrilo butadieno kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3, kitos pasirenkamos medžiagos yra PTFE2, PTFE4 ir kitos aukštos kokybės medžiagos.
Modelio RC06-80x89.9x9.2-PTFE3-R01 užsakymas
Modelio strypo skersmuo x griovelio skersmuo x griovelio plotis PTFE3 – modifikuotos PTFE medžiagos kodas R01 O žiedo medžiaga
Gali gaminti bet kokio dydžio gaminius, nurodytus specifikacijų lentelėje.
|

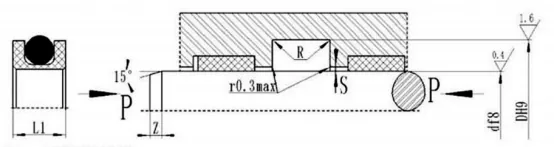

d f8 Standartinis RC06 |
d f8 Lengvas RC06-Q |
d f8 Didelės apkrovos RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜ 20 MPA |
＜ 40 MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631 ~ 999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631 ~ 999 |
1000–1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000–1600 |
≥ 1600 |
631 ~ 999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥ 1600 |
-- |
1000–1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Pastaba: 1. Jei veleno skersmuo ≤ 70 mm, rekomenduojami atvirų griovelių sandarikliai. Dėl integruotų (uždarųjų) griovelių sandariklių montavimo žr. montavimo vadovą.
2. Jei slėgis > 40 MPa, sandariklio šaknies plotas Smax turi atitikti H8/f8 pritaikymo nuokrypį.
Atitinkamas O žiedas GB1235 Gali gaminti bet kokio dydžio gaminius, nurodytus specifikacijų lentelėje.
|
Veleno skersmens diapazonas d f8 |
Griovelio skersmuo D H9 |
Tranšėjos plotis L+0,2 |
Sandarinimo aukštis L1 |
Suapvalinti kampai Rmax |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo d0 |
|
|
＜ 20 MPA |
＜ 40 MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22-39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40 ~ 154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155–1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Užsakymo pavyzdys RC07—80*90.4*9.8-PTFE3-R01
