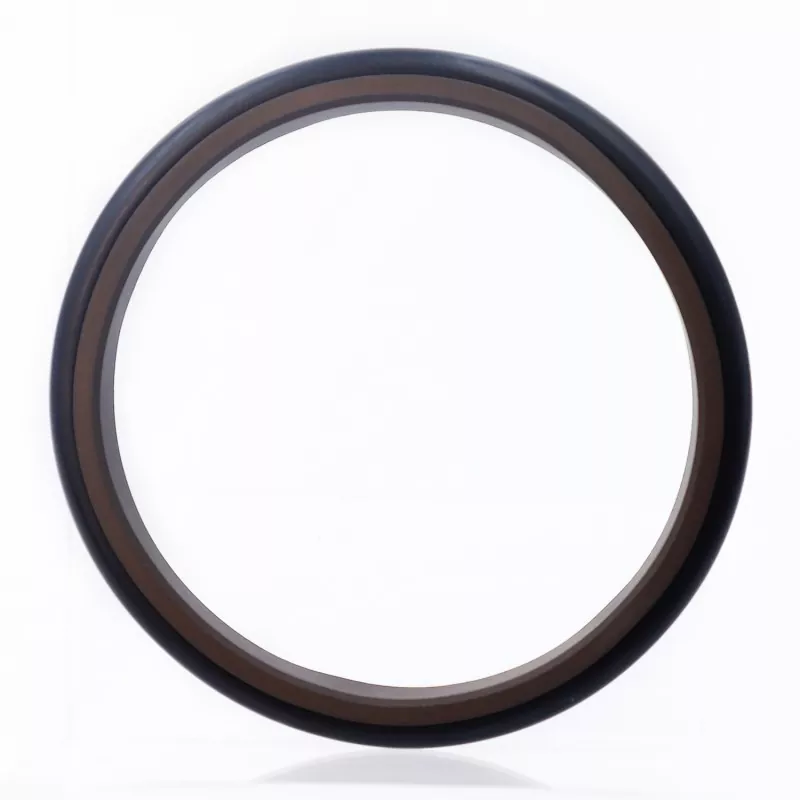

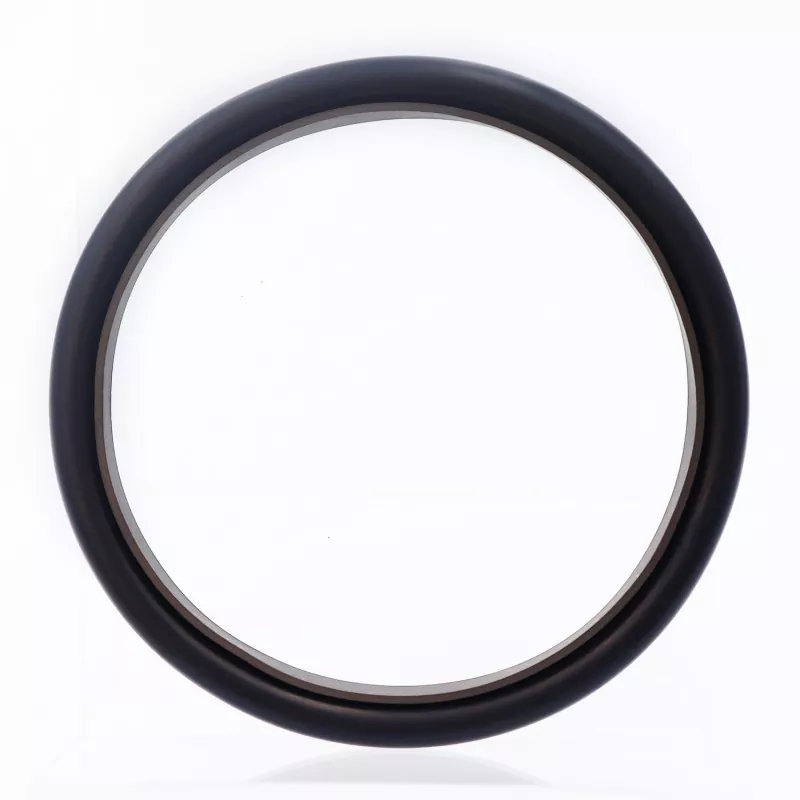

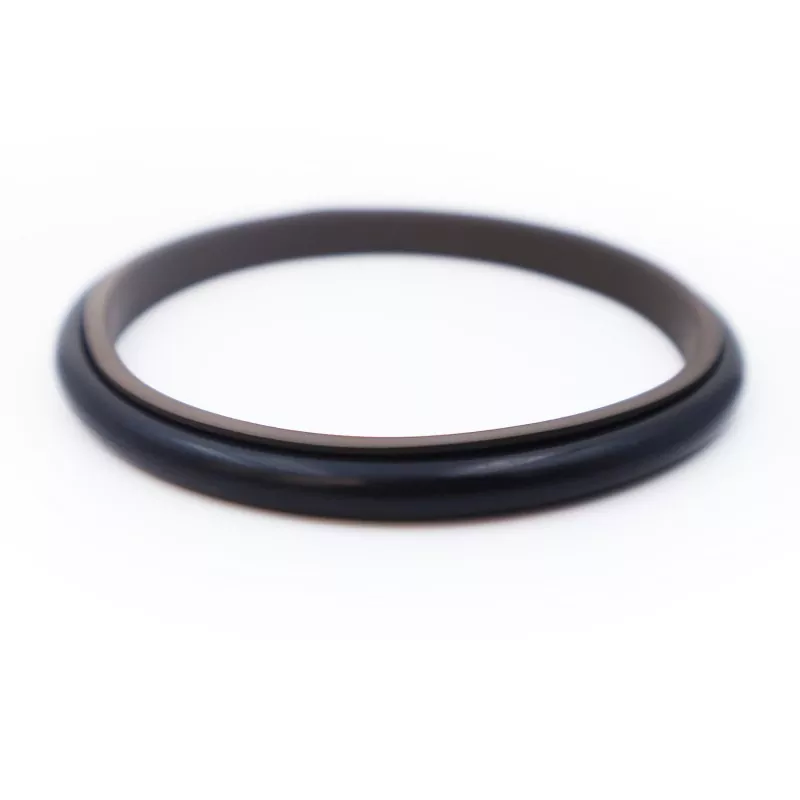

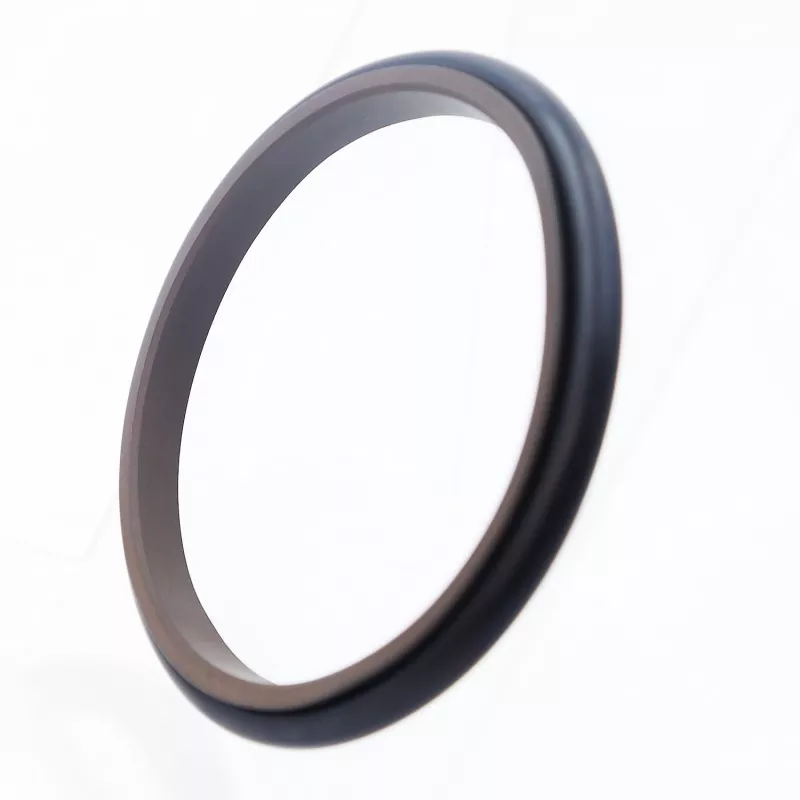

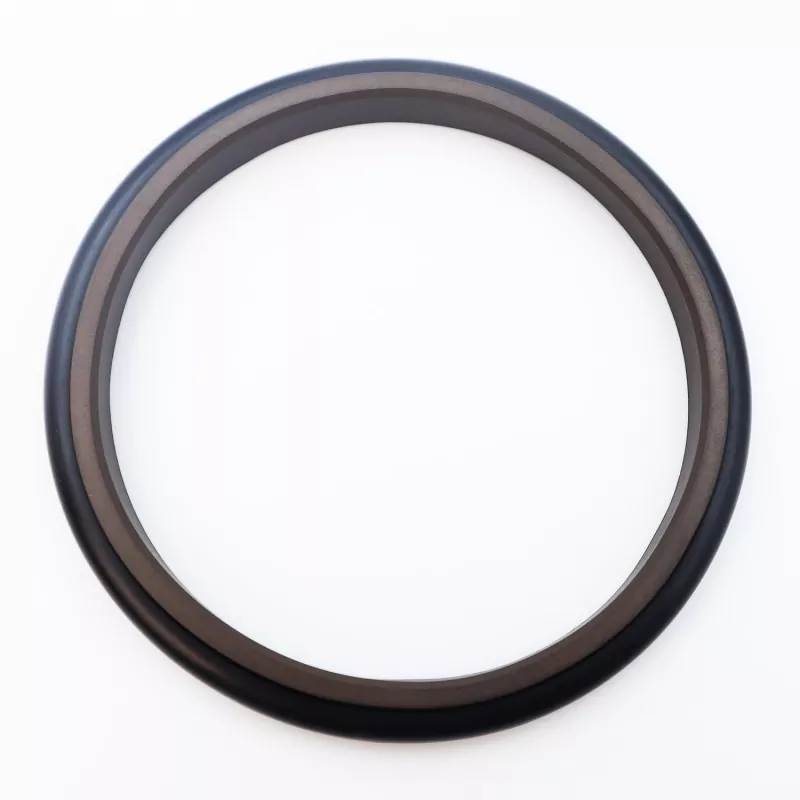

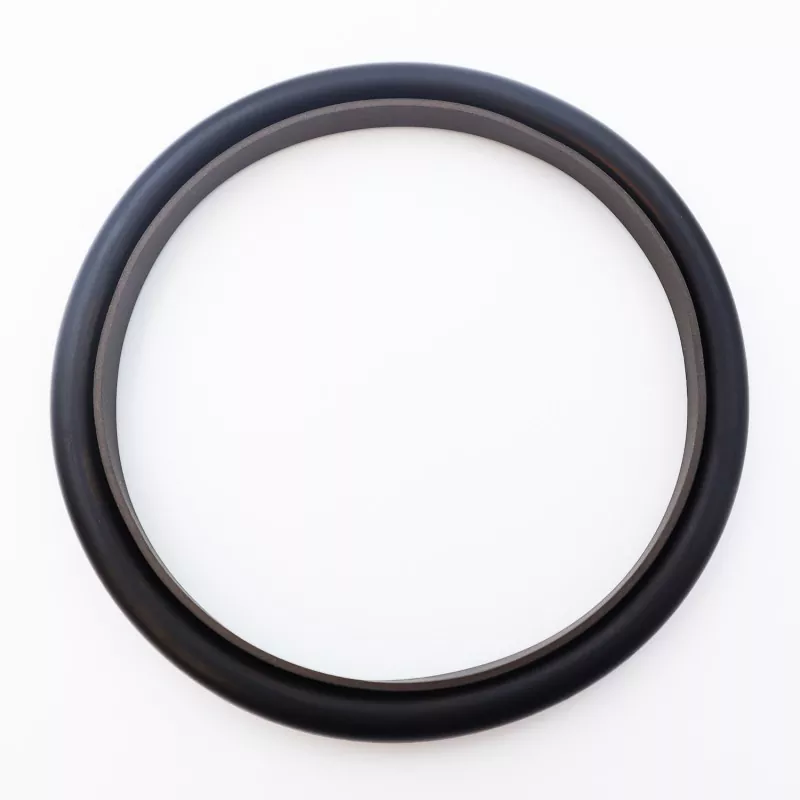

Trikampis kombinuotas sandariklis susideda iš trikampio PTFE sandarinimo žiedo ir guminio O žiedo; jis skirtas vienpusio veikimo slėgio sandarinimui hidrauliniuose ir pneumatiniuose stūmoklinio judėjimo įrenginiuose. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Dėl plonos sandarinimo žiedo konstrukcijos jis puikiai kompensuoja tolesnį darbą ir sandarina. Jei strypų skersmuo yra mažesnis nei 30 mm, reikia naudoti suskaidytą (atviro tipo) griovelio dizainą.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams;
2. Maža trintis, mažas pasipriešinimas atitrūkimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis ir neslysti;
3. Ilgas tarnavimo laikas; tinka tepimui be alyvos;
4. Kompaktiškas dizainas; lengva montuoti ir prižiūrėti;
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis m/s |
Žiniasklaida |
|
≤20 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinės hidraulinės alyvos, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Suderinamos sandarinimo žiedo medžiagos: R01 nitrilo kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; alternatyvios medžiagos yra PTFE1, PTFE2 ir PTFE4.
Užsakymo modelis: RC14-80-PTFE3-R01
RC14 – 80 modelis – Veleno skersmuo d – PTFE (medžiagos kodas R01) – O žiedo medžiagos kodas
Gaminiai gali būti gaminami bet kokio dydžio, nurodyto specifikacijų lentelėje.
|

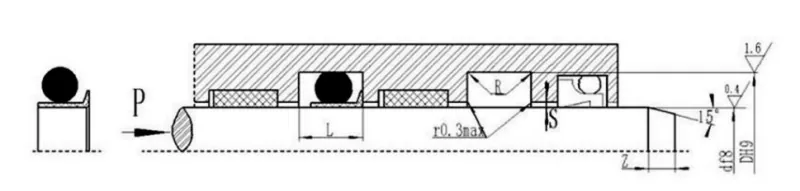

Veleno skersmens diapazonas d f8 |
Griovelio skersmuo D H9 |
Griovelio plotis L+0,2 |
Kampo spindulys Rmax |
Radialinis tarpas S |
Chafer Z |
O-žiedo vielos skersmuo daryti |
|
8-17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40 ~ 108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109–1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Pastaba: Jei veleno skersmuo ≤30 mm, rekomenduojama naudoti atvirus griovelius.
